SHWLC-01 100A 신한콘트롤 워터레벨콘트롤밸브 안닫힘으로 인하여 고수위알람 신형으로 교체

경기도 고양시에 있는 모 군부대 관사입니다

SHWLC-01 100A 신한콘트롤 워터레벨콘트롤밸브 안닫힘으로 인하여 고수위알람으로 인하여 신형 신한시스템 SHWLC-01 100A 엑폭시 코팅타입으로 교체 작업을 진행하였습니다

먼저 많은 문의가 오는 부분인데

고수위알람이 울렸는데 센서 또는 레벨콘트롤 문의 입니다

대부분의 고수위알람 발생시 저수조 물이 어느정도 있느냐가 중요한 포인트입니다

​

신한 정수위밸브경우 솔레노이드밸브는 딘규격으로

검정색 전기 2선들어간 부분으로 간단하게 + 자 드라이버로 충분히 푼후 약간 흔들어 빼면 딘규격 잭이 빠지게 됩니다 그럼 전원이 차단되겠죠

​

간단하고 정확한 정수위밸브 점검법이빈다

​

정수위밸브가 전자타입 또는 전자볼탑 겸용타입일경우

솔레노이드밸브의 전원을 차단하여도

1분이상이 걸려도 정수위밸브가 완전히 물을 차단시키지 못하면

정수위밸브 이상으로 생각하셔도 무방합니다

대부분 정상적인 범위는 솔레노이드밸브 전원차단후 5~15초 (특이한 경우 조금 길어질수도 있음)

내에 쉬~~~~~~~~~~~익 소리와 함께 정수위밸브가 닫히게 됩니다

정수위밸브 안열림은

당연히 저수조에 물이 없겠죠

이때 솔레노이드밸브가 아주뜨겁거나

또는 솔레노이드밸브 외부가 변형(손상)이 되었을수도있습니다

레벨센서 레벨콘트롤이상은

레벨센서의 신호값을 4mA~20mA (기어식레벨센서 프론트타입레벨센서)값을 레벨콘트롤이

인식하여 0%~100%값을 표시하는데

표시가 안되거나 어느지점에서 변동이 없거나 헌팅이라 표현하는 올라갈때 1 2 3 4 5~99 100%

반대로 물이 내려갈때 100 99 98 97 96~2 1 0% 이렇게 순차적으로 저수조 수위에 따라 표시되어야하는데 순간

10%에서 20~30%로 넓뛰기 한다든지 반대로 내려올때 70%에서 60 50%로 넓뛰기 한다든지 입니다

저수위알람이울려 놀래서 달려가봤는데 수위는 저수위알람위치에 있지 않고 정상수위

반대로 고수위알람이 울려서 달려갔더니 고수위알람수위에 있지 않는경우입니다

순간 몇% 몇십% 헌팅하여 알람을 발생하고 제자리를 잡은경우가 이때 레벨센서를 의심해볼필요가있습니다



​

먼저 아래 처럼 현장 사진을 보내주셔야 합니다

정수위밸브 보온제를 벗낀후 사진입니다

상부 사진을 보니 신한콘트롤밸브 중에서 워터레벨콘트롤밸브 SHWLC-01 모델입니다



이렇게 모든정수위밸브는 하부케이싱에 밸브의 구경이 각인되어있습니다

구경은 100A 입니다

얼마전 파주에 있는 군관사도 했어 같은소장이 관리하시는곳이라

바로 견적을 넣고 교체 작업을 진행 하였습니다

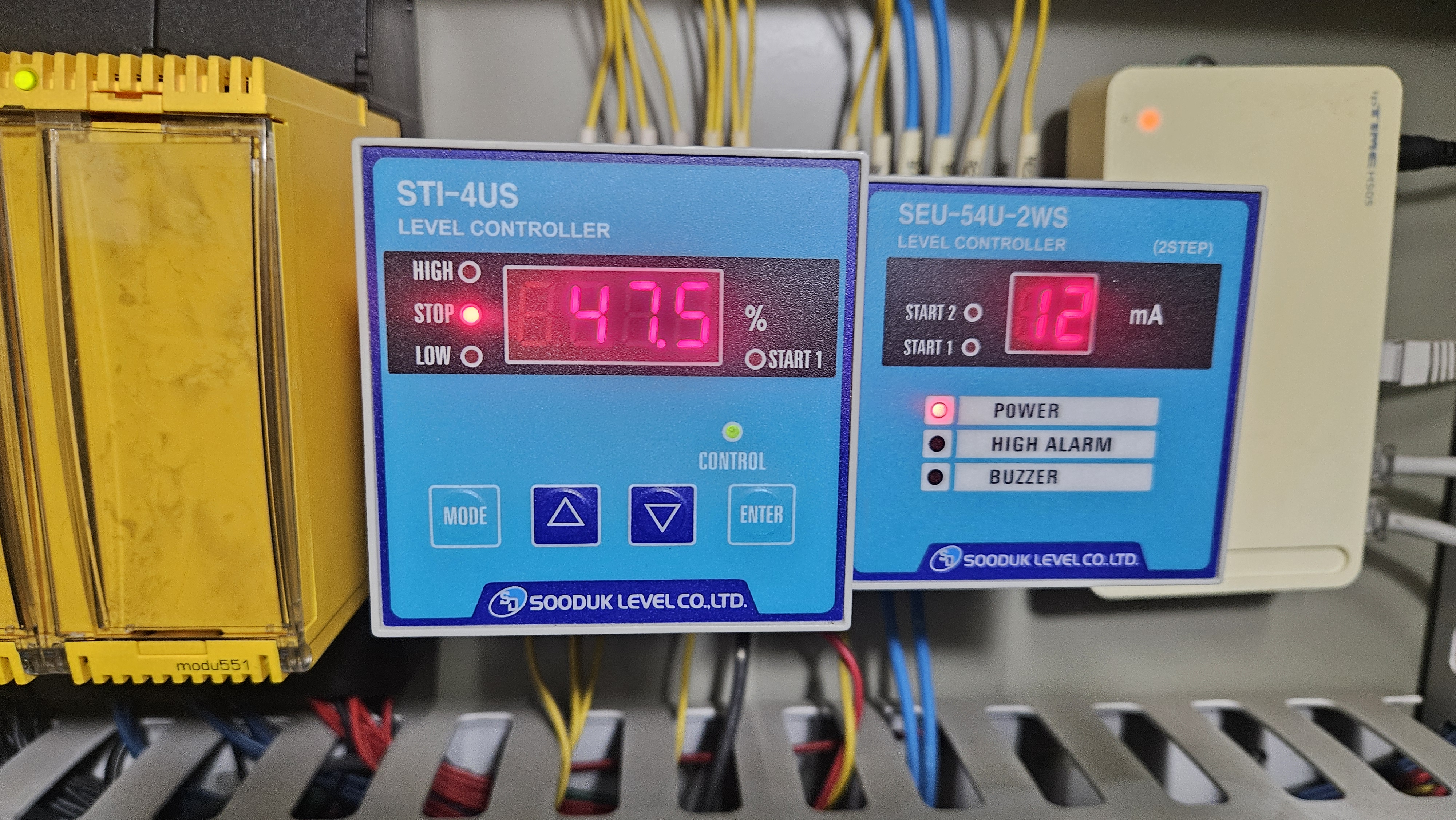

레벨콘트롤러의 저수조 수위를 보고 작업 순서를 정합니다



전체적인 정수위밸브 설치된 곳 사진입니다

교체작업을 진행하기위해 보온제를 제거 합니다

원인 파악겸 상부케이싱 분리 오랜사용으로 부식이 심합니다

전자볼탑 겸용타입으로 저수조 상부에 연결된 볼탑 15A 배관을 살펴봅니다

SR조인트로 유니온을 사용하지 않아 그라인더라 컷팅합니다

정수위밸브 하부케이싱을 배관에서 분리

배관에서 정수위밸브 분리후 후렌지 이물질 제거중

밸브 교체전 배관내 이물질제거를 위해 후래씽작업





저희 대승엔지니어링은 항상 최신 제조품으로 교체작업을 진행해드립니다

신한시스템 SHWLC-01 100A



작업일자는 8월 하순이였습니다

최신 제조품으로 작업을 해드려야 혹시 모를 밸브 이상시 A/S받으실때 문제가 없습니다

거의 A/S는 발생하지 않습니다



밸브를 조심스럽게 인양하고있습니다

밸브 배관에 부착및 볼탑라인 연결중

유니온을 사용하여 추후 점검및 교체작업이 용이하도록 하였습니다

정수위밸브 전단 기어식 버터플라이밸브를 열고 밸브가 닫히고 열리는지 확인합니다

또한 후렌지 연결부위등에서 누수가 있는지도 확인합니다

시운전및 누수확인후 보온을 합니다



교체 완료 시운전완료

시수정수위밸브가 닫히자 정수위밸브 전단 압력계가 올라갑니다

이렇게 정수위밸브 전단 시수배관에 압력계가 있다면 압력계의 압력으로 밸브가 열렸는지 닫혔는지도 알수있습니다
