인천광역시에 있는 모 병원입니다
저희 대승엔지니어링에서 문제 발생시 빠른조치를 해드리고 있는곳인데
식당주방배기팬에 차단기떨어진다고 합니다
자료를 찾아보니 2000년11월에 급하게 야간작업으로 주방배기팬 모터교체를 해준 이력이 있네요
당시 작업사진을 보니
병원 식당 주방에 판넬이 있으며 마그네트도 있는걸로 파악 됩니다
이때 MCCB 배선차단기가 떨어진다는건
모터 권선이 소손된것이라 생각됩니다
종합병원이라 식당도 큽니다
길을 잊어버리지 않고 또 어떤부분이 스위치 인지 사진을 찍어놓습니다
관리자분이 분명 차단기가 떨어졌다고 하는데
푸쉬버턴에 불이 들어와 있네요

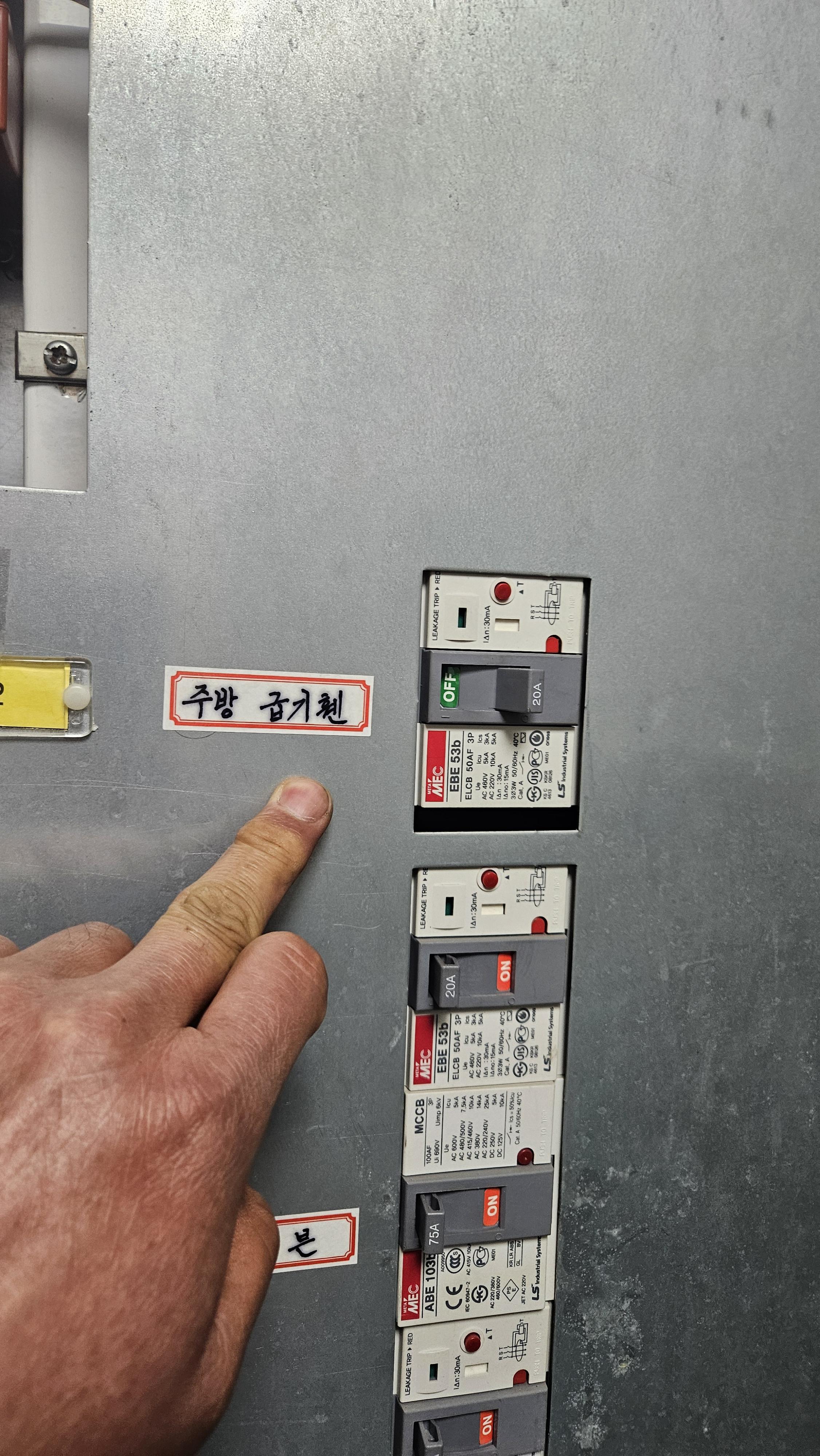

차단기가 떨어진건 F-2
이렇게 손으로 확실히 표시 사진을 찍어놓습니다
추후 시운전시 헷갈리지 않게 하기위함
MCCB 가 이렇게 차단되어있는데 위 사진처럼 온푸쉬 버턴이 켜저있는건 누군가 눌렀다는 뜻입니다
마그네트는 3상 전원부와 조작부분이 틀리기 때문에 메인차단기를 내려도 조작전원을 차단하지 않으면 푸쉬버턴이 작동할수 있습니다 회로에 따라
따라서 전기를 만질경우 항상 확실히 작업자가 체크를 직접해야합니다
일하는 분 10분중 한분이라 이거 꺼졌네 하고 전기를 올리수있기때문입니다
마그네트 와 모터 연결부분에서 모터 절연저항과 상간저항을 측정해보니
모터 소손으로 보입니다

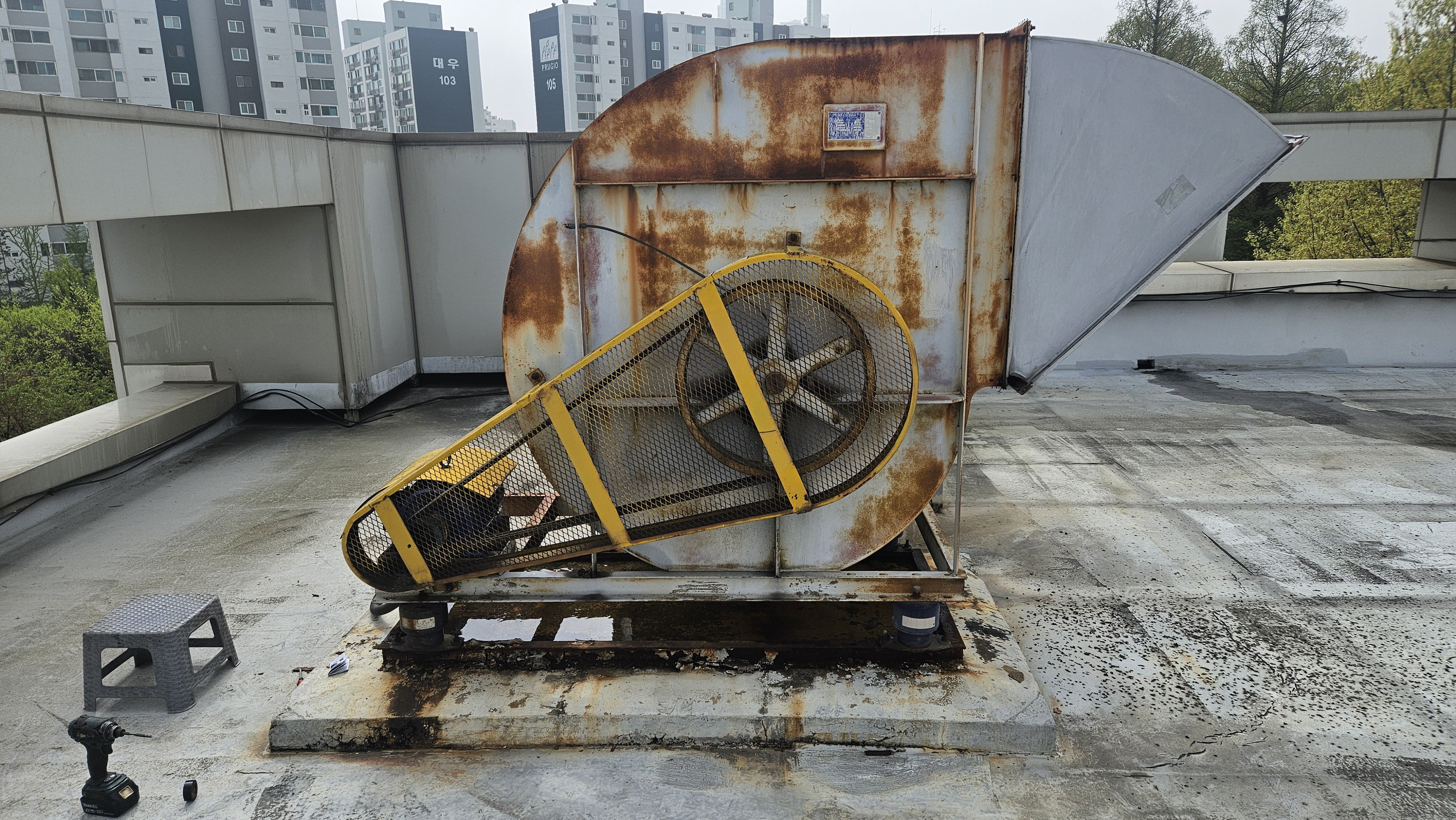

옥상에 설치된 식당배기팬 벨트타입시로코팬입니다
크기는 5호반으로 동력은 5마력입니다

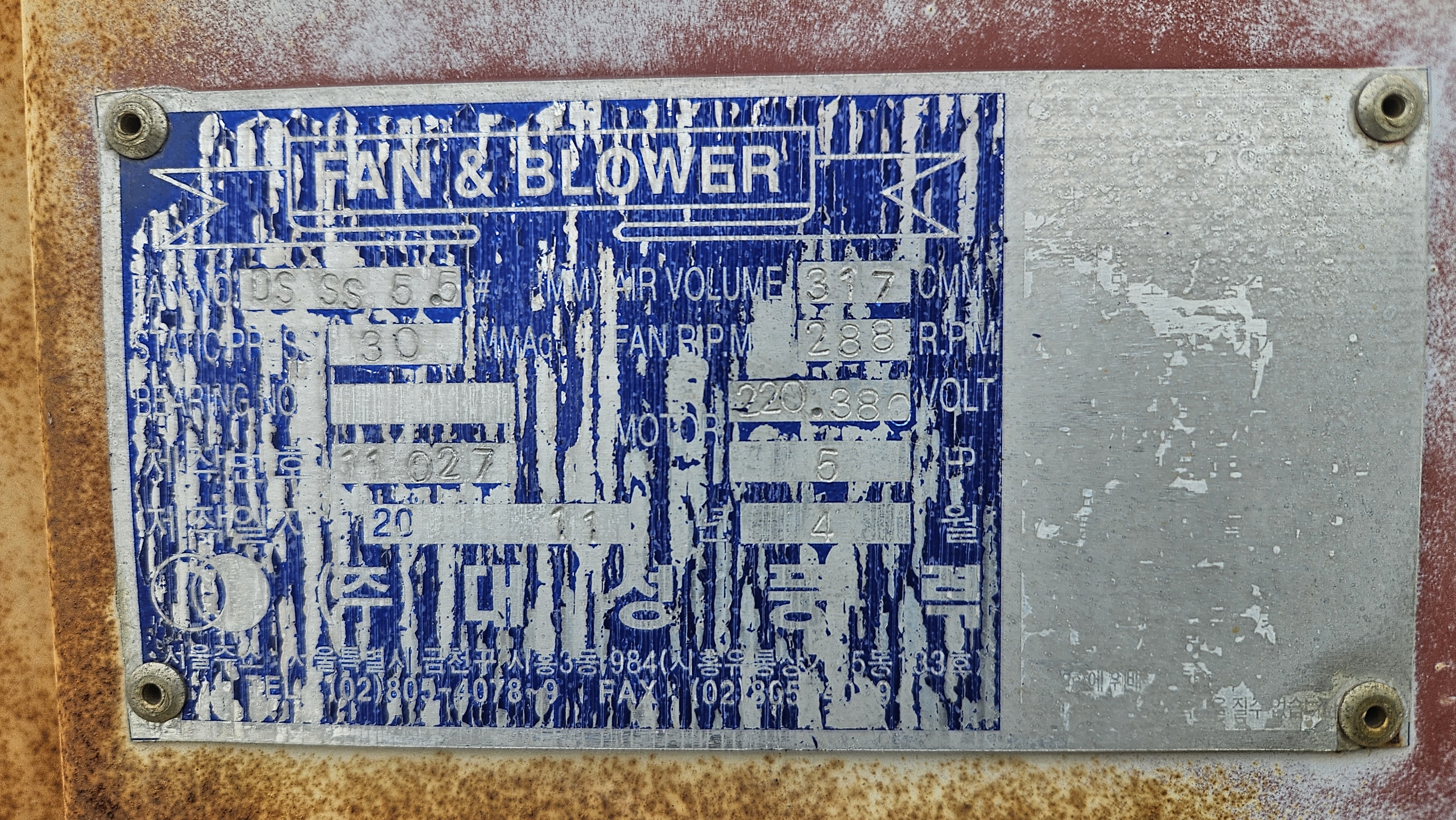

식당배기팬 시로코팬 명판

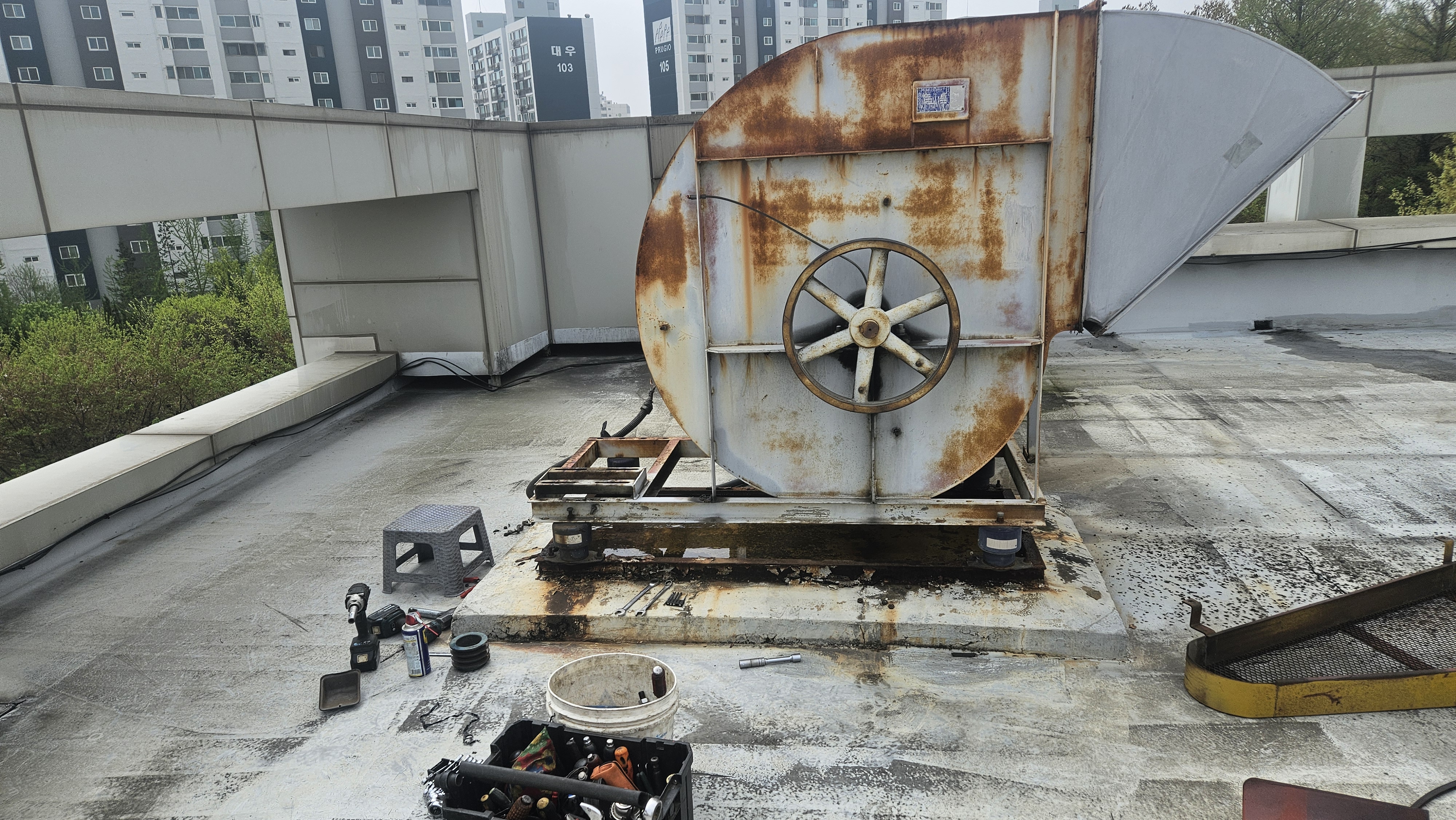

V벨트 안전망 제거중

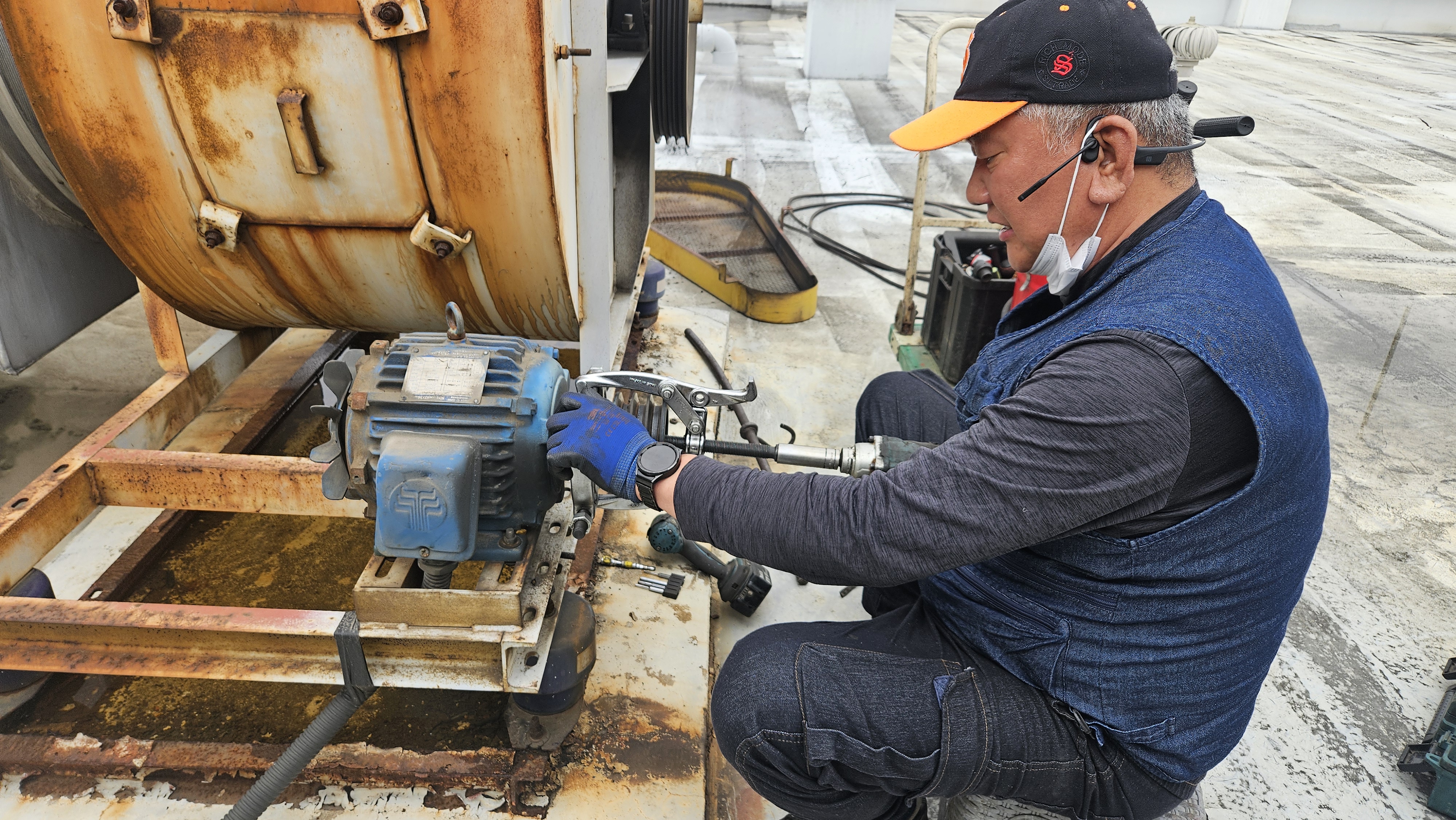

모터 V벨트 풀리 분리중
베어링 소손으로 과부하발생 코일이 소손되었습니다
모터를 주문하고 오는동안 팬측UCP베어링에 충분히 구리스를 주입합니다
구리스 주입시 오염이 안된그리스를 주입해야합니다
UCP베어링 외부로 충분히 그리스가 나오도록 회전시키면서 주입합니다
흡입구측에 있는 베어링에도 충분히 넣어줍니다
모터 분리
효성모터에서 하이젠모터로 교체 합니다
3.7kW 4P 마력으로 따지면 5마력4극
V벨트 교체 B형119 3줄
380V 결선중
전기선에 터미널 압착중
모터에 결선중
시운전 아주 조용하네요
다행히 팬측베어링소음이 크지 않았습니다
모터 분해
베어링소손으로 베어링공차가 생겨 샤프트가 흔들려 모터 코어에 쓸려서 코일이 소손되었네요
모터 회전자에도 모터 고정자 코어에 쓸린자국이 있습니다
