펌프를 전문적으로 하는
모 업체에서 연락이 왔습니다
펌프 수리 및 교체는 대형부터 소형까지 깔끔하게 하는 곳인데
자동제어 쪽은 대형만 하다 보니 .....
부스터펌프시스템 에서 모터가 소손되면서 점검을 해보니

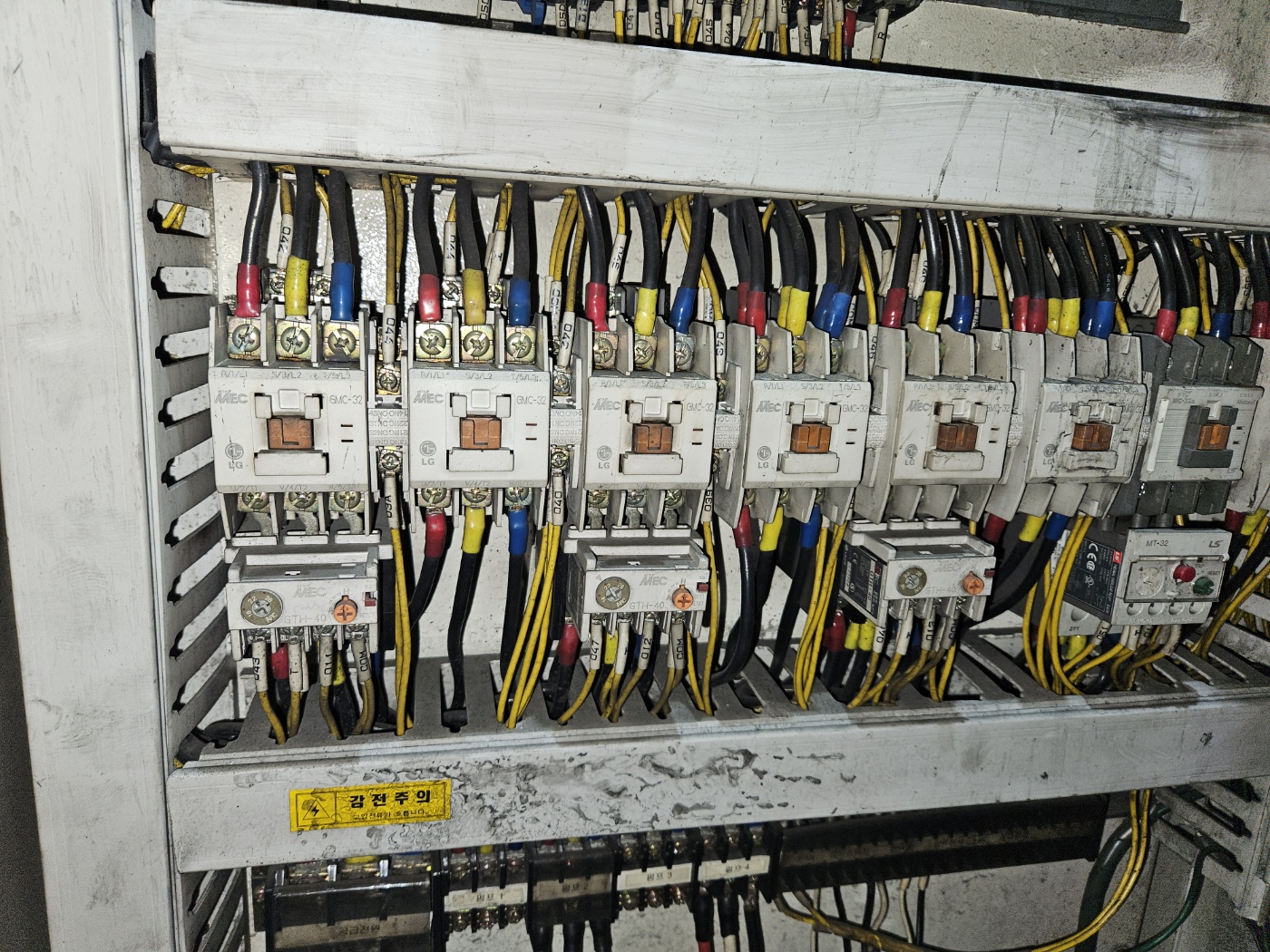

사진처럼 1번 마그네트가 들어간상태로 고장이 났다고 합니다

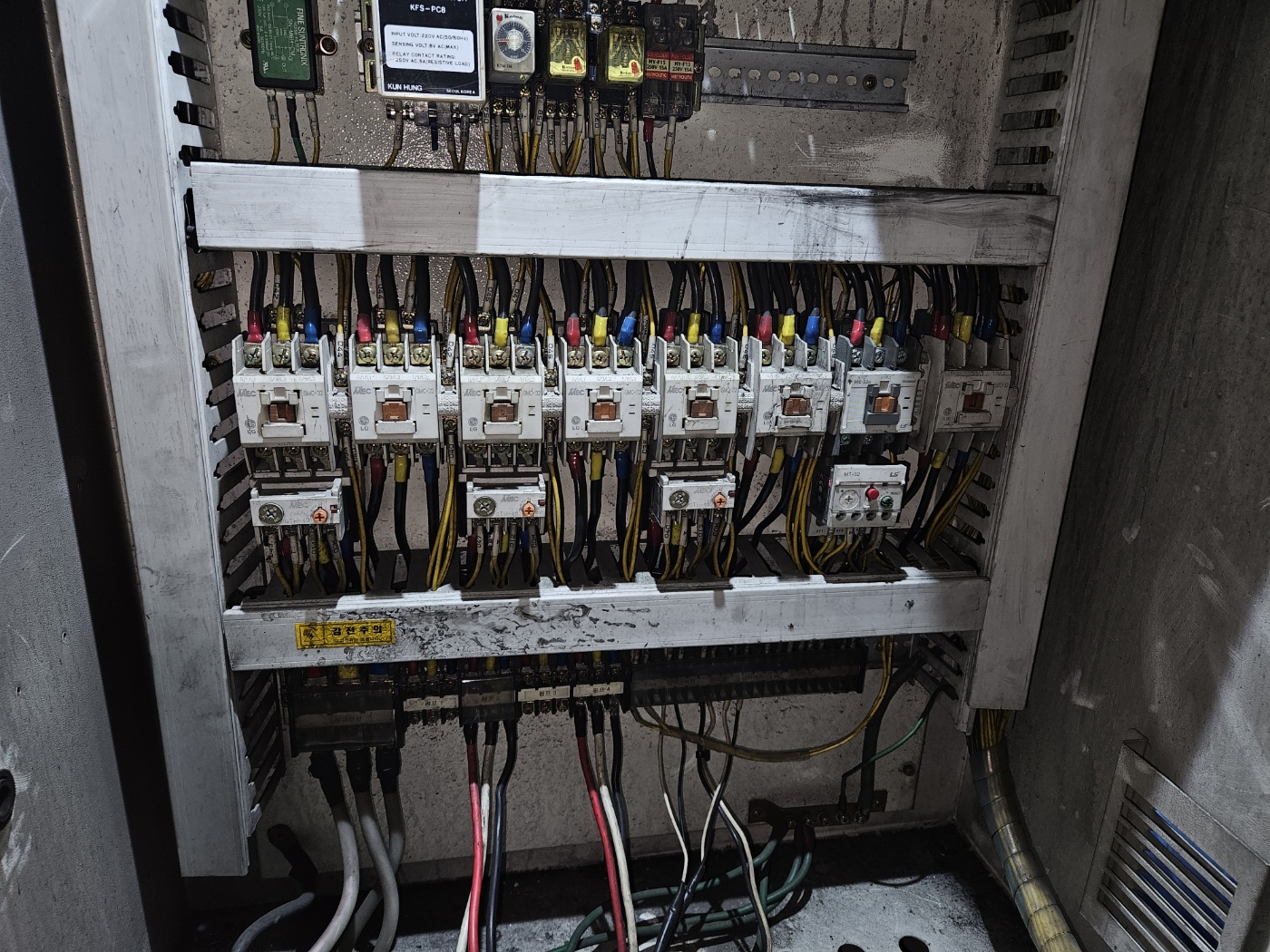

사진을 보니 펌프가 총4대 이며

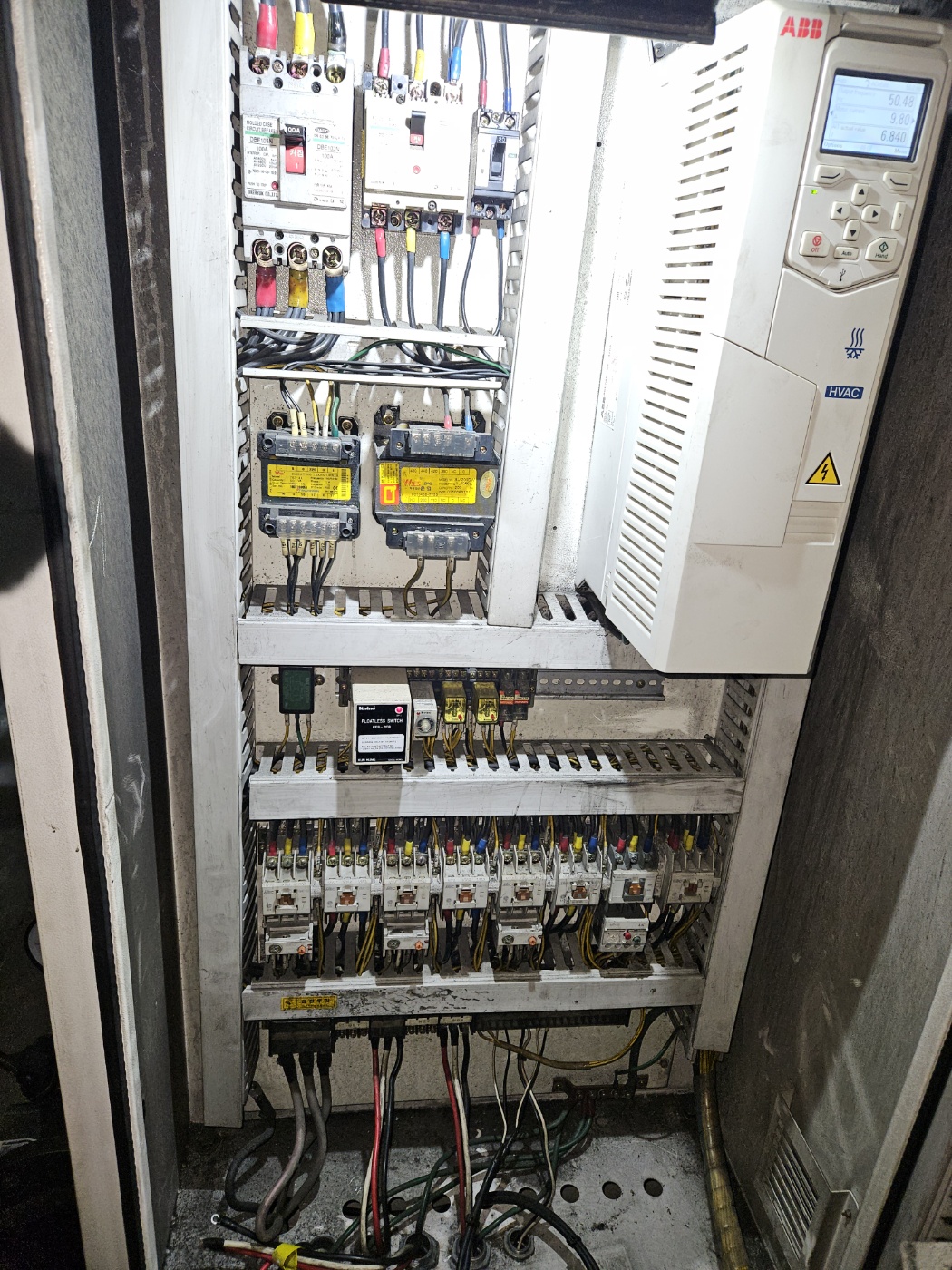

인버터는 한대로 추정됩니다

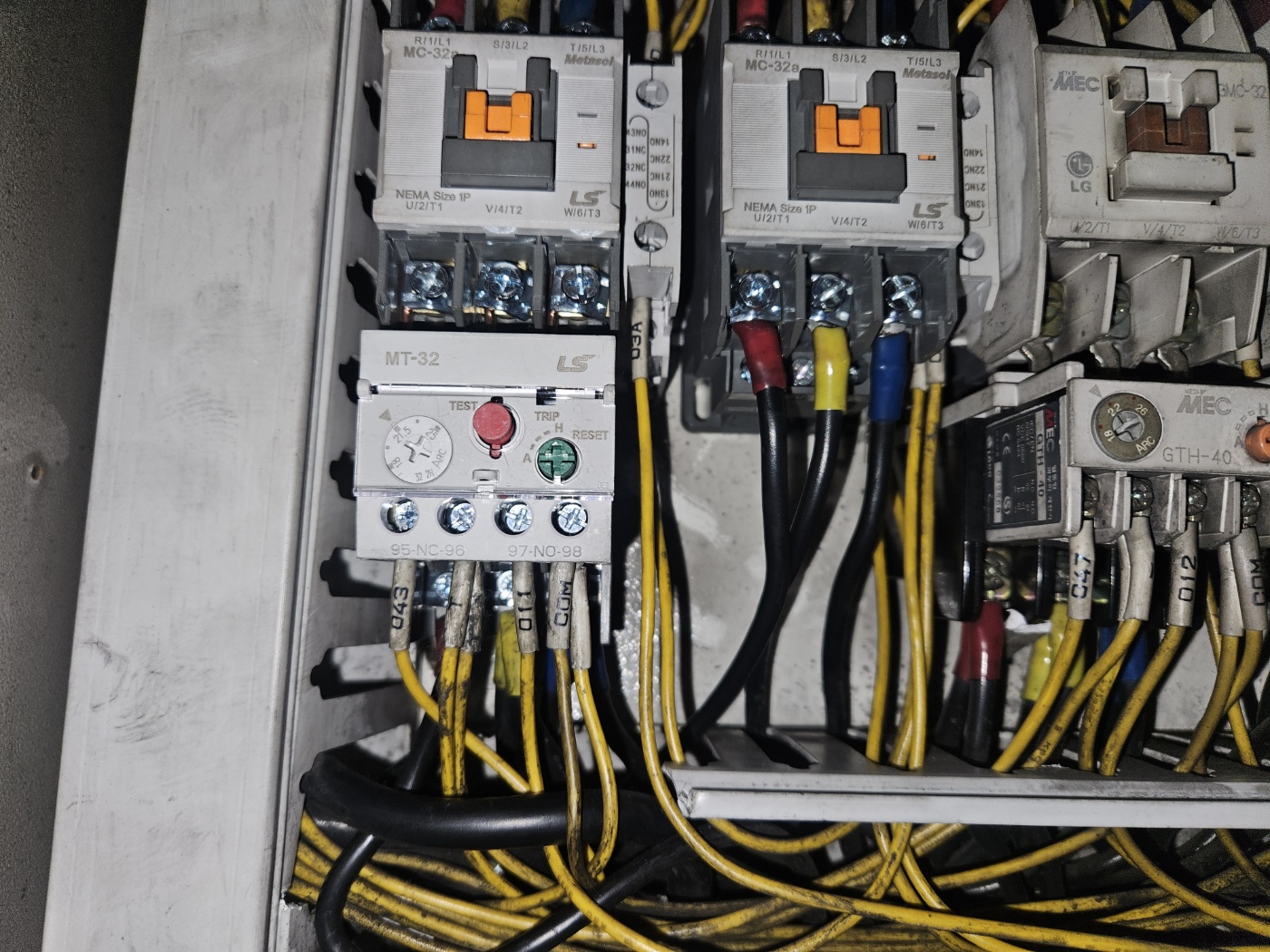

가까이서 찍은 사진인데
하단 열동형과부하 차단기도 튀어 나와있고
마그네트와 열동형과부하 차단기만 교체 하면될것 같네요
이경우 인버터 1개에 4PUMP 시스템이라 칭합니다
평소 인버터에 의해 4대 펌프중 주펌프가 인버터 운전이 되며 물사용량에 따라 나머지 3대중 한대 또는 두대 최대 3대가 직기동하는 시스템입니다
결선을 잘못한것 같지는 않은데
자체적으로 모터 교체후 부스터펌프 판넬 마그네트 2개와 열동형차단기 한개를 교체했는데
교체한 1번 펌프가 작동을 하지않는다고 합니다
뭐 특별한것도 아니고 전기 하시는 직원분이 교체 했다고 하는데 작동을 안한다고 히니 남감하네요
다음날 까지도 해결이 안되
할수없이 가보게 되었습니다
특별하게 잘못할께 없는데 이경우 아는 사이라 안갈수도 없고
일당은 둘째치더라도
잘못할께 별루 없어서....
원인을 점검하자 마자 다행히 바로 나왔습니다
다시 원위치 해놓았다고 하네요
얼마나 하루동안 안되서 고민을 했는지 조작선 번호를 다 외우고 있더군요
그래도 분리전 사진을 찍어놓고
열동형과부하차단기쪽도 찍습니다
특별하게 잘못 연결한건 없는것 같습니다
교체중
원인은 바로 이거였습니다
조작전원 미스
펌프 모터 전원선 연결
차단시킨 전원을 인가해야겟죠

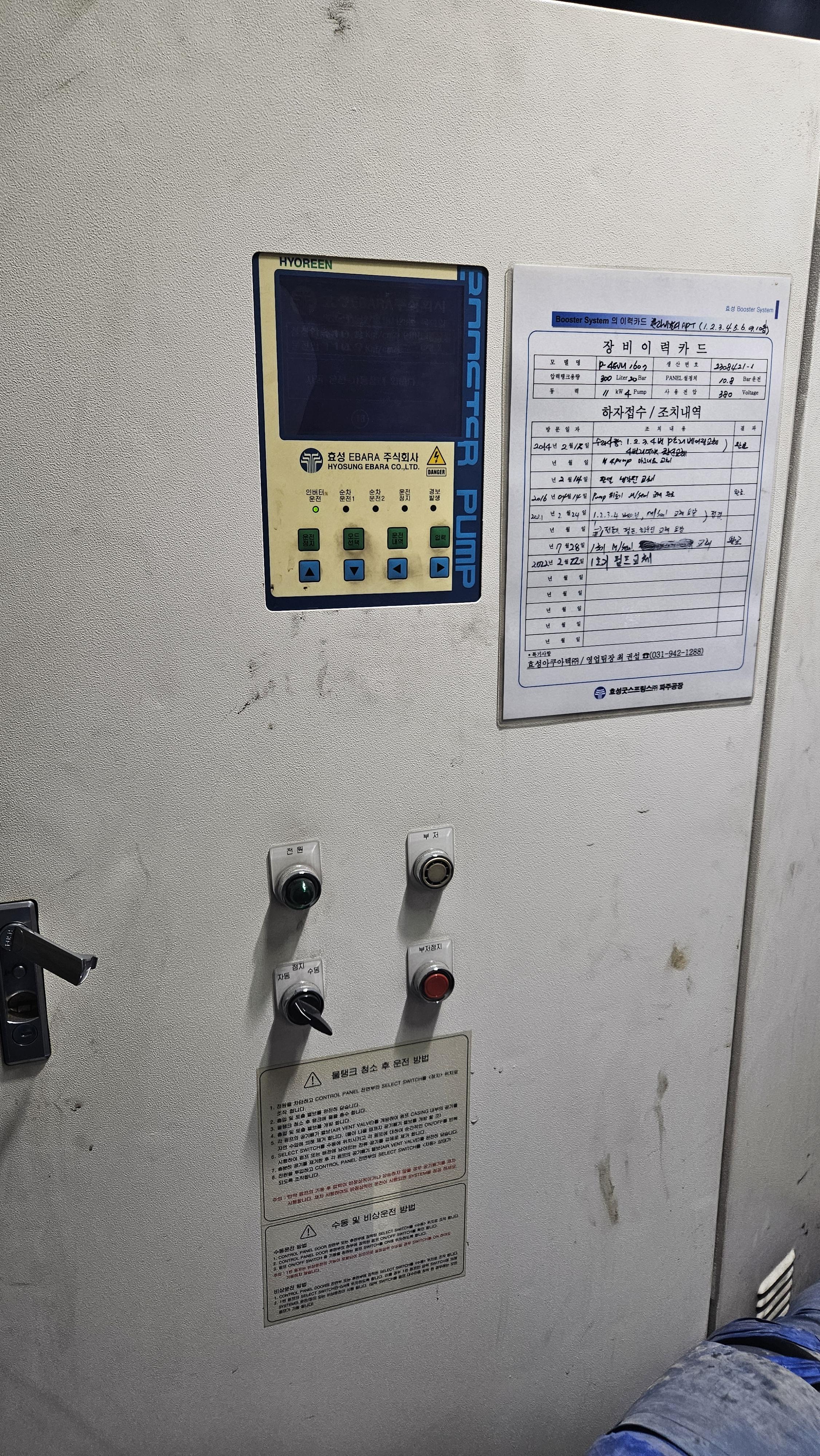

부스터펌프시스템 1개인버터 4PUMP시스템에서 모터 2대소손으로 교체 작업을 한현장입니다
전원을 인가하고 주펌프를 1번으로 하고 인버터 운전 결상으로 에러뜨던것이 정상운전 압력이 발생하니 회전방향도 맞고
2번펌프를 주펌프로 하고 3번 4번을 사용하지 않음으로 하고
2번펌프는 인버터 운전 물사용량을 많게 하여 1번펌프가 직기동 운전까지 마그네트 이상없음을 테스트 하고 철수
