경기도 부천에 있는 모 공장입니다
밀링에 사용되는 DC서보모터 이상으로 점검및 탈착 수리 과정입니다
공작기계 밀링에서 DC서보 모터를 이용하여 테이블을 이동하는 용도로 사용되는 DC서보 모터입니다
밀링모터가 작동을 하지 않아 공작기계 수리업체에서 중고 모터로 갖고 와서 교체후 또 얼마 안가서 이상으로 한번더 교환을 받았다고 합니다
먼저 결선 체크
파란색은 TG 입력선 검정선은 DC모터 전원선입니다
밀링 테이블 하단에 있어 무게 때문에 탈착시 조심해야합니다
DC서보모터 외부로 기름이 보이네요
밀링에서 DC서보 모터 탈착
TG가 기름으로 오염된것으로 보아 모터전체가 오염되었을걸로 판단됩니다
이상하게 부식도 심합니다
아마츄어 정류자가 에고 완전이 이물질로 떡이 되어있습니다
정류자 오염이 너무 심합니다
필드자석도
같이 운동하던 형님공장이라 귀찮지만 올분해 합니다
헬리컬 기어가 테이퍼 방식으로 조립되어있어 조심히 분리해야합니다
베어링도 녹이 많이 발생해있네요
베어링은 일제 LL C3급 NTN 으로 교체 오링및 리데나 교체 합니다
정류자 가공
카본 홀더 점검및 조치
TG
리데나 교체
DC서보 명판 1500W 4극입니다
시운전 아마츄어 정류자에서 불꽃은 발생하지 않으나 전류가 많이 나오네요

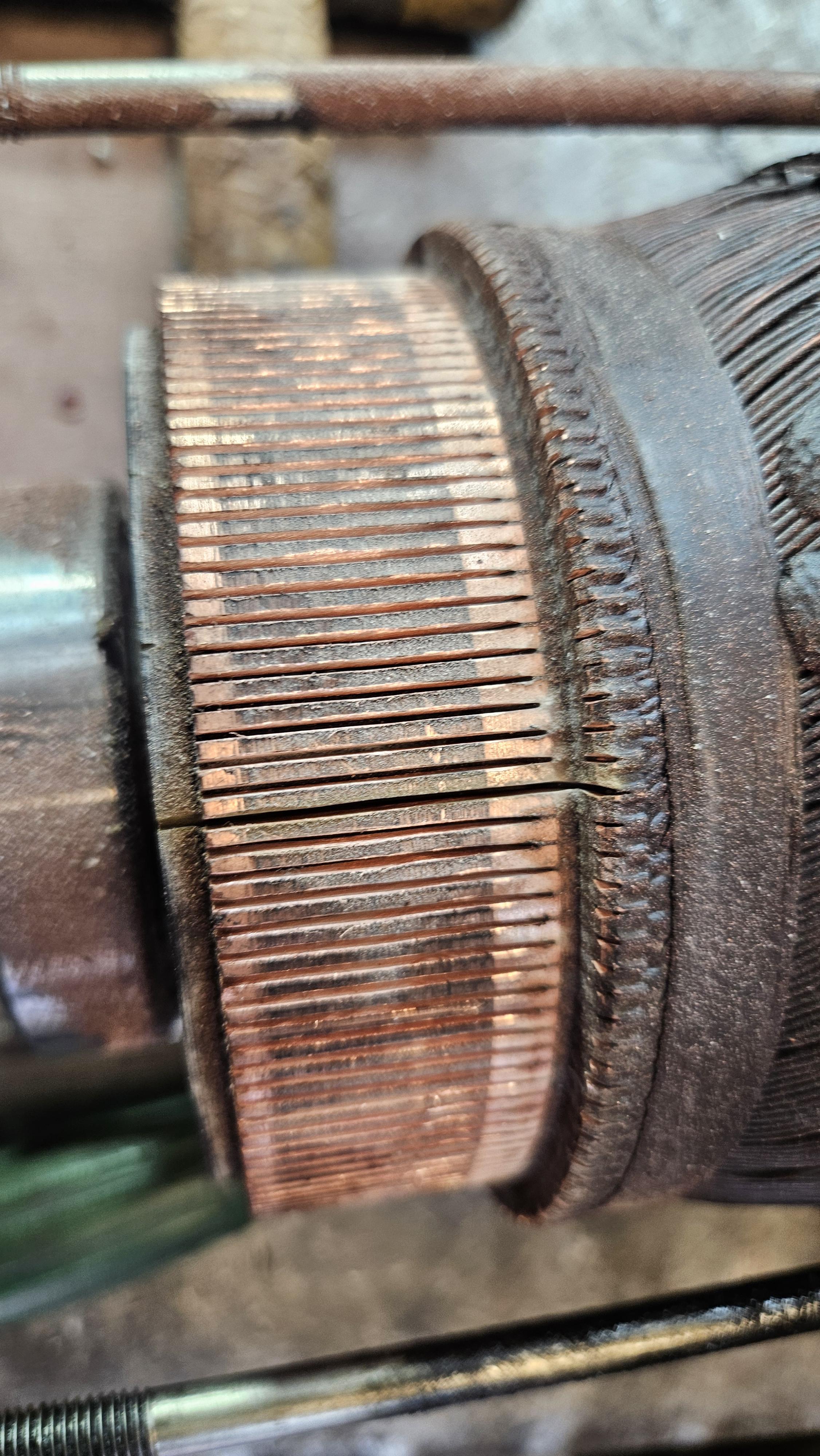

다시 분해 정류자 가공
정류자 오염이 심해 조금 깊게 가공합니다
정류자 편끼리 서로 붙으면 안됩니다 편끼리 서로 절연상태가 되어야합니다
조립완료 시운전
밀링에 부착하고 시운전
상태가 좋습니다
시운전 완료
