SWV-FS12D 150A 신우정수위조절밸브 안닫힘으로 인한 배관 수정후 YAW-3 150A 삼양레벨콘트롤밸브로 교체작업

서울특별시 성동구에 있는 모 아파트입니다

저수조 정수위밸브 안닫힘으로 문의 가 왔는데

아파트명을 보니 2022년 5월에 저희 대승엔지니어링에서 저수조 정수위밸브 바이패스 라인 글로브 밸브 밀림을 인하여

교체작을 해주었던곳이네요

그당시 관리소장님과 과장님 모두 바뀌었다고 합니다

저수조 정수위밸브 바이패스밸브교체시

하단부에 설치된 정수위조절밸브를 보니 SWV-FS12D 구경150A 로 제조날짜를 보니 D형 초기 모델로 여러번 A/S를 받은 이력이 있더군요

저희 대승엔지니어링에서는 D형경우 수리작업을 하지않습니다

요즘은 많이 개선되었습니다

올해부터 주물제품은 단종이 되고 스텐 제품만 나오기때문에 가격상승및 정수위밸브 면간길이가 틀려 가격이 많이 상승됩니다



이런저런 이야기와 가격면에서 단관을 제작해도

삼양레벨콘트롤밸브 가 유리하다고 안내해드리고

대신 정수위밸브에 있는 단관길이를 정확히 측정해주어야한다고 했습니다



아래 문의들어온 신우정수위조절밸브 명판입니다

SWV-FS12D 150A 명판

전체적인 모습 정수위밸브 전후단에 단관이 설치되어있는 FM으로 시공되어있습니다

ㅈㅓ

중요한건 이부분입니다

사진상 길이는 각도에 따라 틀리기때문에

단관길이 후렌지에서 후렌지  짱구통이라 칭하기도합니다

156mm 라고 합니다

단관이 156mm  신우정수위밸브 SWV-FS12D 150A경우 면간길이 510mm 삼양레벨콘트롤밸브경우 면간길이가 400mm

이부분을 계산해서 단관을 제작해서 갖고 가서 한번에 끝내면 교체비용이 저렴합니다







다시한번 정수위밸브 점검법을 알려드리고

정수위밸브 점검법을 간단히 소개 해드립니다

먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 (고수위경보)발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음



위같은 방법으로 점검했을때

정수위밸브에서 닫히는 소리가 들리지 않아

우선 정수위밸브 교체후 레벨센서 레벨콘트롤등을 추가로 점검해볼필요가 있으며

가장먼저 정수위밸브 고장이 의심간다고 아파트과장님과 의견조율

견적을넣고

오케이되어

자재를 준비  작업을 진행했습니다

2024년 1월2일 올해 첫 작업이네요



먼저 단관을 제작합니다

단관제작과 삼양레벨콘트롤 밸브 입니다

삼양정수위밸브 150A경우 요즘 물량이 딸려 겨우 작년에 확보해놓았습니다

필요배관을 해체합니다

정수위밸브 배관에서 분리

후렌지 부식제거중

배관내 이물질 제거 플러싱작업

플러싱후 GS밸브 내부에 스트레이너 망을 살펴봅니다

깨긋합니다

이제 교체 준비

바닥에 SWV-FS12D 150A 수리부품들이 많네요  예상대로 그동안 오작동을 많이 했나봅니다

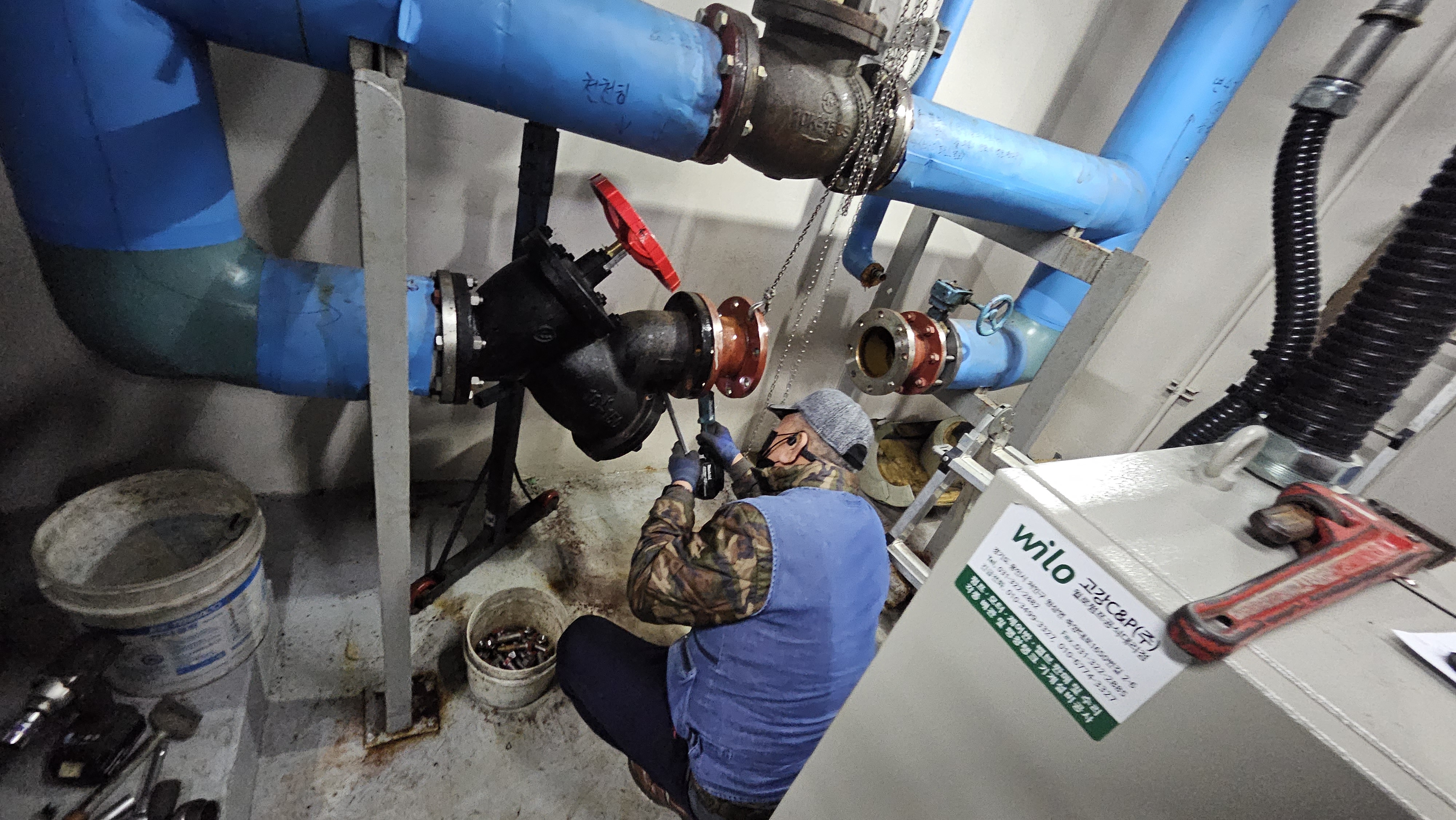

삼양레벨콘트롤밸브 YAW-3 150A를 설치하고있습니다

신우정수위밸브와 삼양정수위밸브 솔레노이드밸브후단 볼탑라인 위치가 서로 틀리기때문에 이부분을 연결해줘야 합니다

삼양정수위밸브의 단점이 솔레노이드밸브 전원선이 그냥 테이핑 처리하게 되어있는데

점검이 용이하도록 짹타입으로 만들어 시운전및 고장유무 확인시 편리하게 하였습니다

볼탑라인 배관연결및 솔레노이드밸브 전원을 연결하고 시운전을 합니다

레벨콘트롤러는 첨단시스템제품이네요

수위를 조작하여 스타트 신호 솔레노이드밸브에 전원을 인가하여 열리도록 합니다

모든 정수위밸브 솔레노이드밸브가 있을경우

전원이들어가면 밸브가 열리고 전원이 차단되면 위에서 설명드린것 처럼

5~15초 많게는 1분안에 부드럽게 닫혀야 정상입니다

전원짹을 분리하자 40초 정도 있다 아주 부드럽게 닫히네요

여러번 테스트 합니다
