SWV-S12B 구경80A 안닫힘으로 인한 교체 SWV-S12D 80A로

경기도 파주시 출판단지에 있는 모 출판 사옥건물입니다

자체적으로 여러번 수리하다

수리후 얼마 못가고 해서

여기 저기 찾아보다

저희 대승엔지니어링을 소개 받고 아래 사진과 함께 연락을 주셨습니다

SWV-S12B 호칭경80A 신우공업 정수위조절밸브로 (전자식)으로 사용중이였습니다

정수위밸브는 설치된 위치는 저수조 하단부에 설치되었네요

조금더 디테일한 사진



정수위밸브 점검법을 간단히 소개 해드립니다

먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 (고수위경보)발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음



다시한번 관리소장님께

정수위밸브 점검방법을 안내해드리고

점검결과 정수위밸브 이상이 확인되어

견적을 넣고

정수위밸브 교체 작업을 진행하였습니다

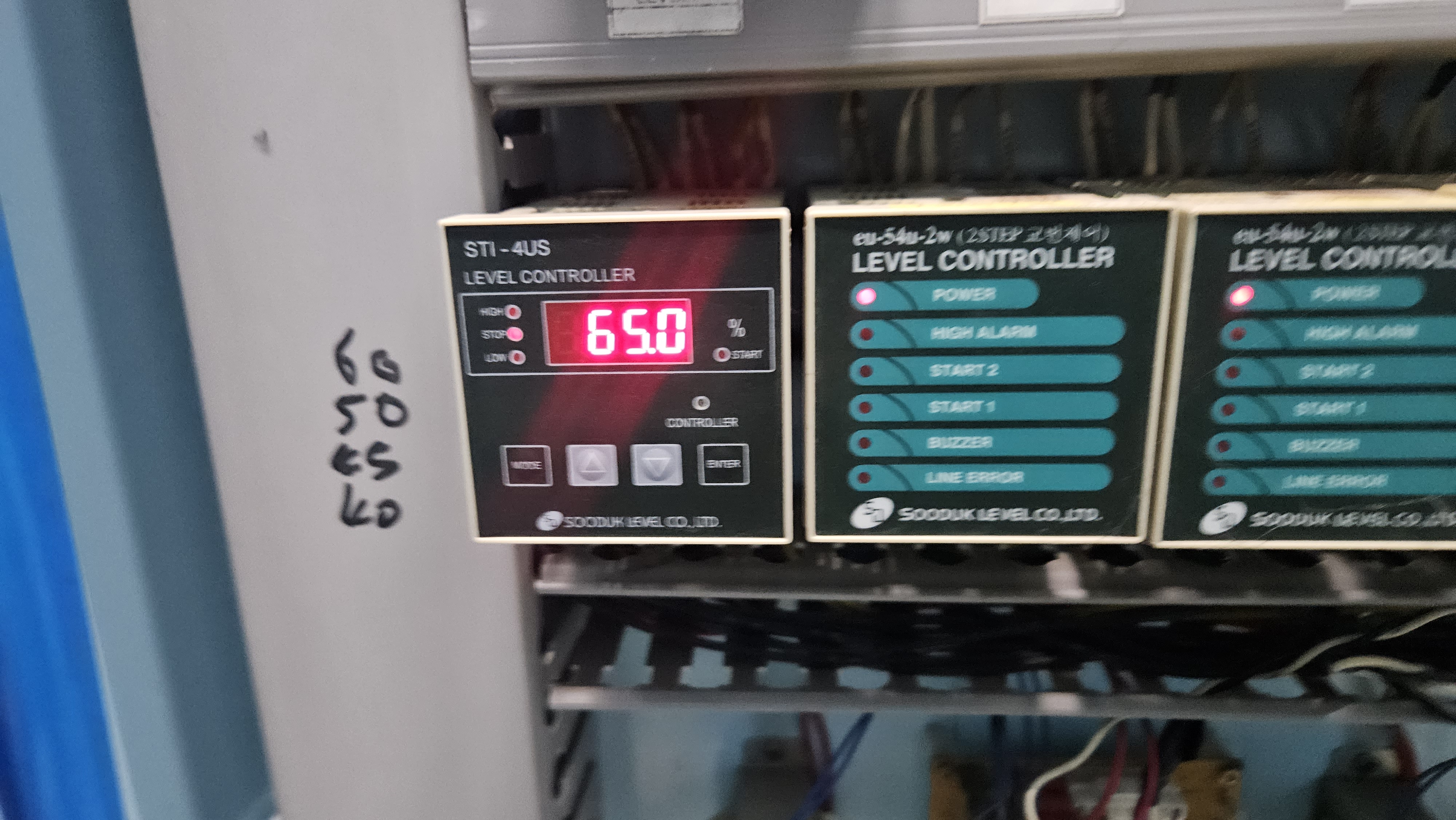

저수조 레벨콘트롤 현제 수위를 보고 작업순서를 정합니다

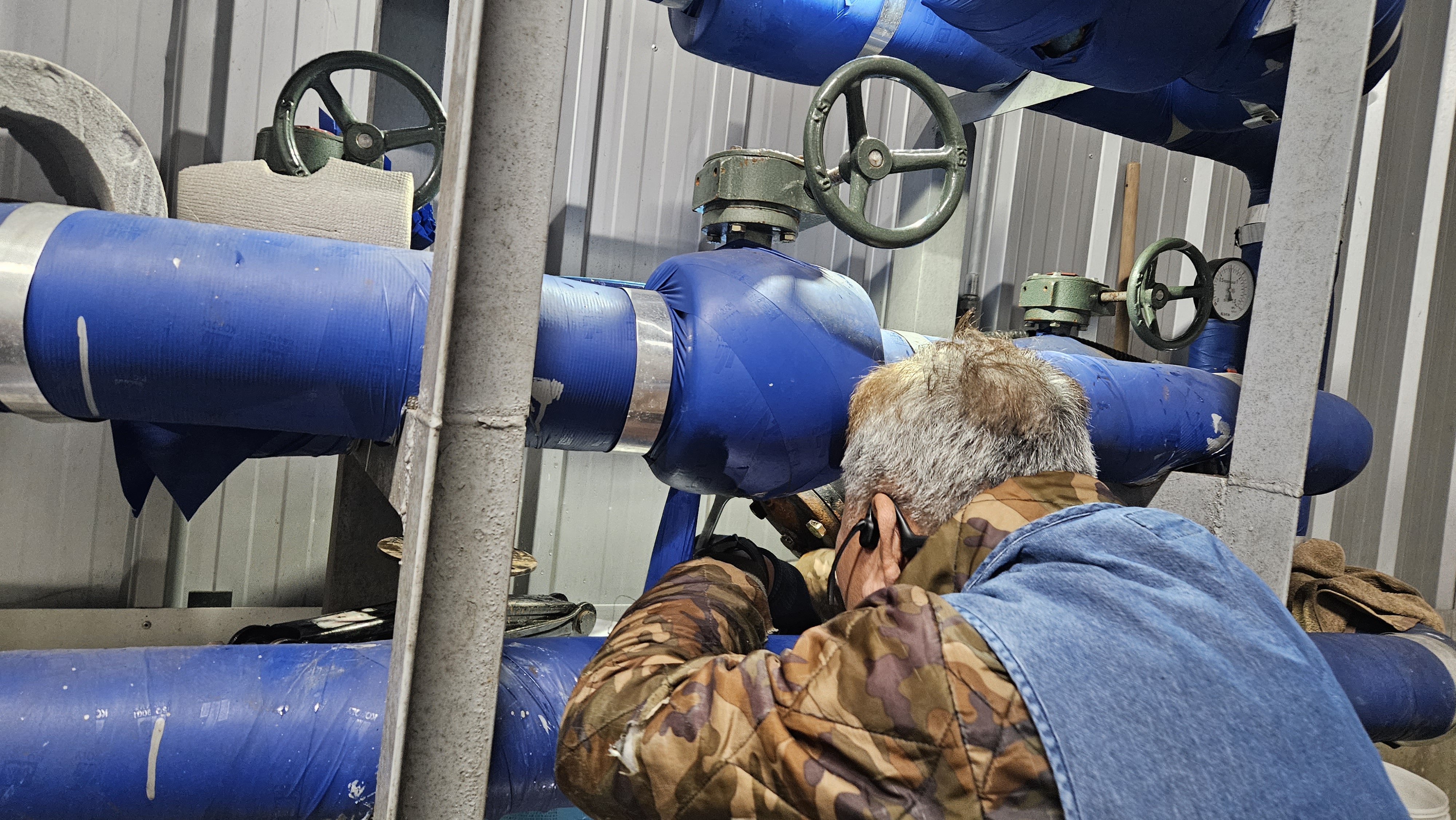

작업을 위해 보온제  벗끼는중

배관에서 밸브 분리중

교체 해드릴 정수위조절밸브 명판입니다

SWV-S12B 80A에서 신형 SWV-S12D 80A로

저희 대승엔지니어링에서 교체및 시운전후 혹시 모를 밸브 이상시

본사 A/S팀에서 2년간 A/S받으실수있습니다

많이 개선 되어 거의 A/S가 발생하지 않습니다

밸브가 배관 중간에 있어 밸브 무게 때문에 밸브를 분해합니다

이제 하부케이싱을 배관에서 분리

밸브를 배관에서 분리함

후렌지 이물질 제거중

후렌지 크리닝

크리닝후 이물질제거를 위한 플러싱 작업

스트레이너 내부 깨긋하네요

정수위밸브를 단관없이 부착을 스트레이너에 바로 연결해놓아 현장에서 볼트길이를 맞춰 짜르고 있습니다

다이스로 볼트 나사산 정리중

밸브 고정중

밸브 교체후 시운전을 하기위해 에어를 빼고 있습니다

누수 확인

시운전하는동안 누수확인후 저희 마님께서 보온작업중

시운전하는동안 저수조 상부 레벨센서 체크

시운전 완료 정상 작동
