SWV-FS12B 100A 안닫힘으로 인한 수리 (신우공업 정수위조절밸브 전자볼탑식)

인천광역시 남동구 에 있는 모 오피스텔 건물입니다

자체적으로 솔레노이드밸브도 교체하고  수리를 해보았는데 정수위밸브가 안닫혀

저희 대승엔지니어링으로 문의가 왔습니다

SWV-FS12B 100A 모델로 신우공업 정수위조절밸브입니다

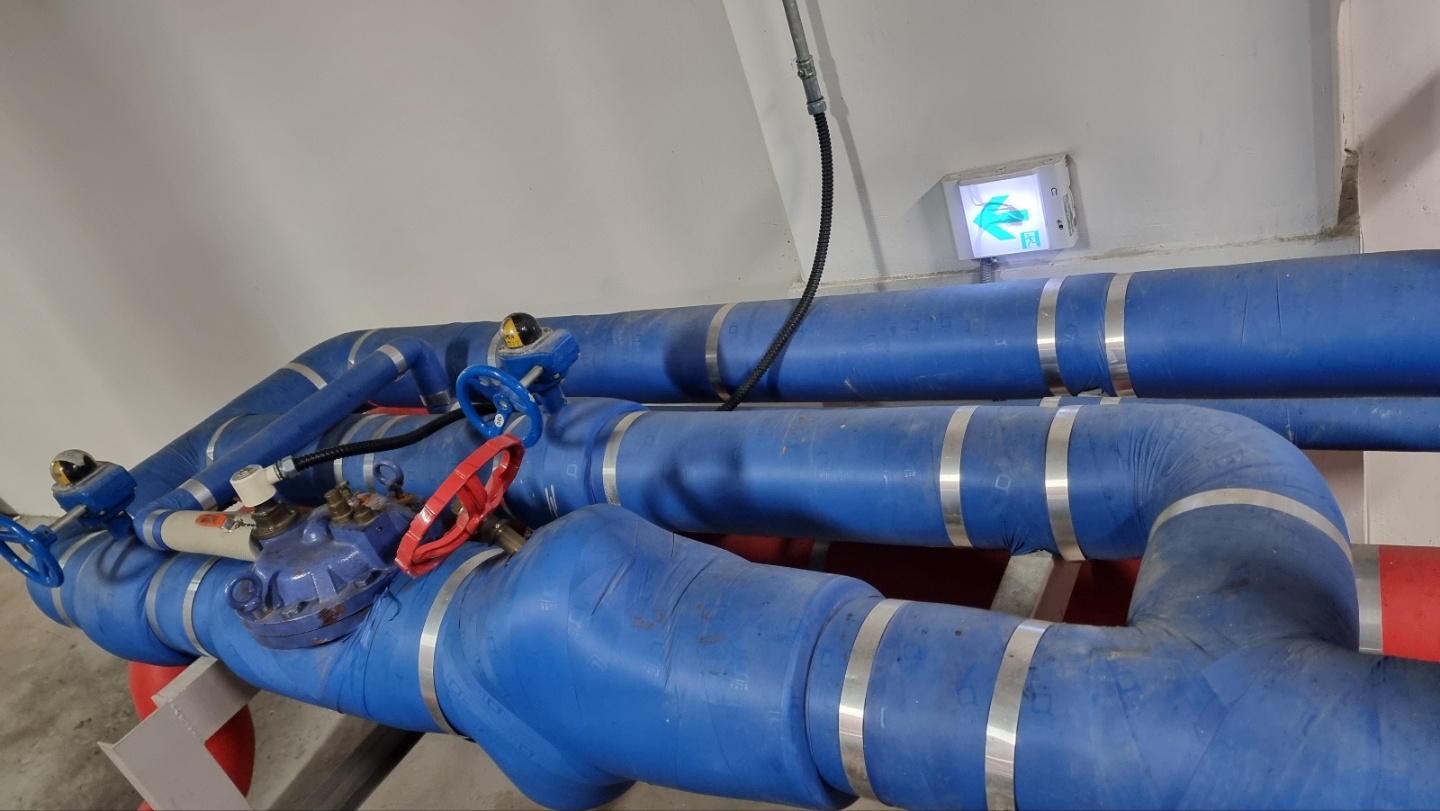

아래처럼 정수위밸브 사진을 첨부하여 문의가 왔습니다

사진을 보니 8년전쯤 단종된 신우정수위밸브 SWV-FS12B 모델입니다

명판을 보니 구경은 100A 이네요

자체적으로 솔레노이드밸브도 교체하고 수리를 했지만 물이 멈추지 않는다고 합니다

먼저 위사진을 보고

정수위밸브 점검법을 알려드렸습니다

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 (고수위경보)발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음



관리소장님께서 최대한 빠른 수리를 원하셔서

저희 대승엔지니어링에서는

정수위밸브 수리부품



신우정수위밸브40A~150A까지

신한정수위밸브50A~200A까지

삼양정수위밸브65A~150A까지



항상 차에 구비가 되어 최대한 빠른 대응조치를 하고있습니다



정수위밸브 수리전 저수조 수위를 체크

작업시 저수조 물부족으로 인한 애로점을 미리 체크합니다

어떻게 작업할지 배관을 보고 체크합니다

먼저 정수위밸브 전단 GS밸브를 잠궈 시수를 차단합니다

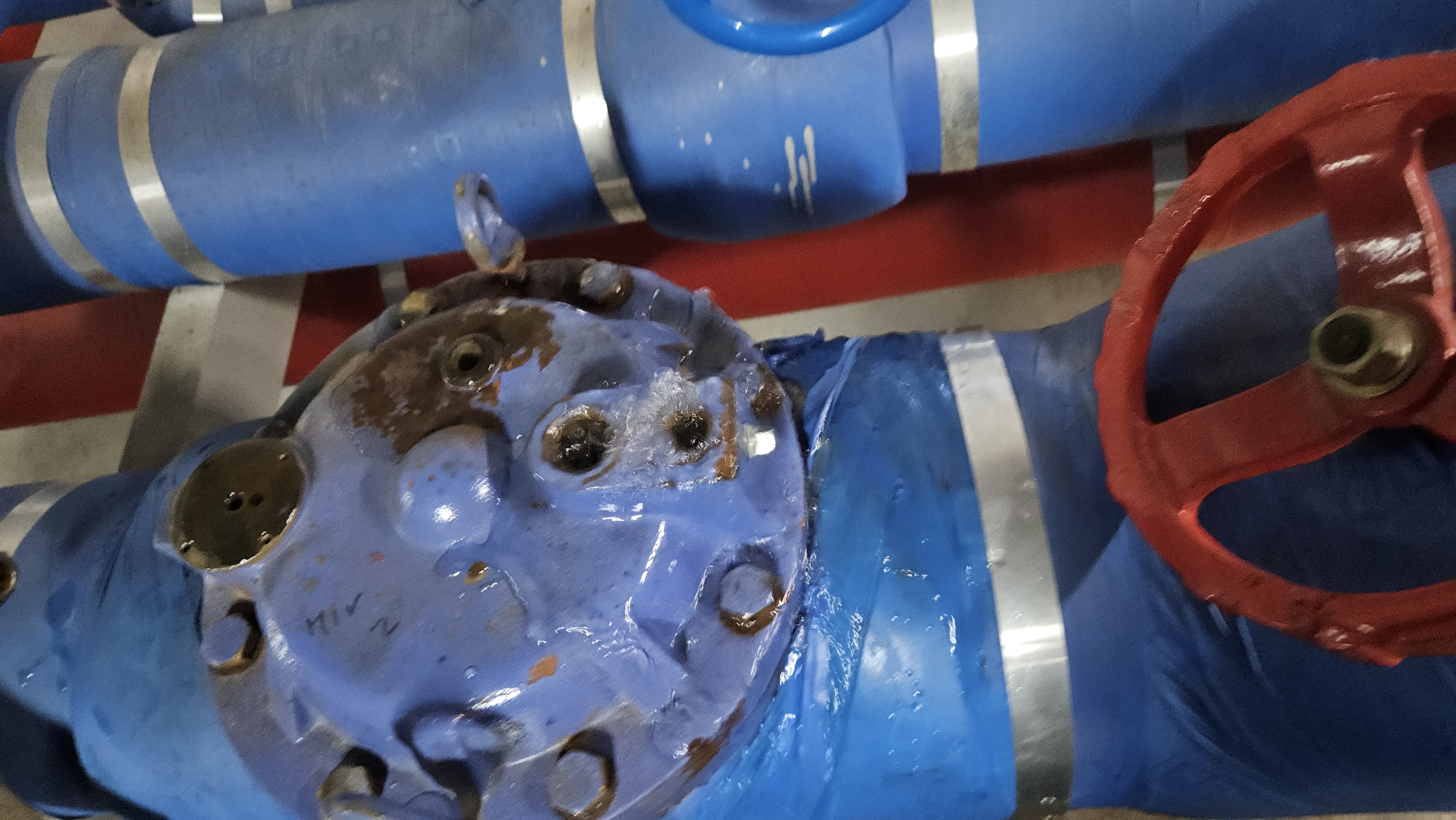

전자변 제거후 후렌지 부식제거

담당자분들 궁금해하셔서 정수위밸브  정수위밸브 상부케이싱을 분해하자 이렇게 부식이 심합니다

하부 케이싱 상태

하부케이싱 부식제거중

이물질 제거를 위한 후래씽작업

다이아후램

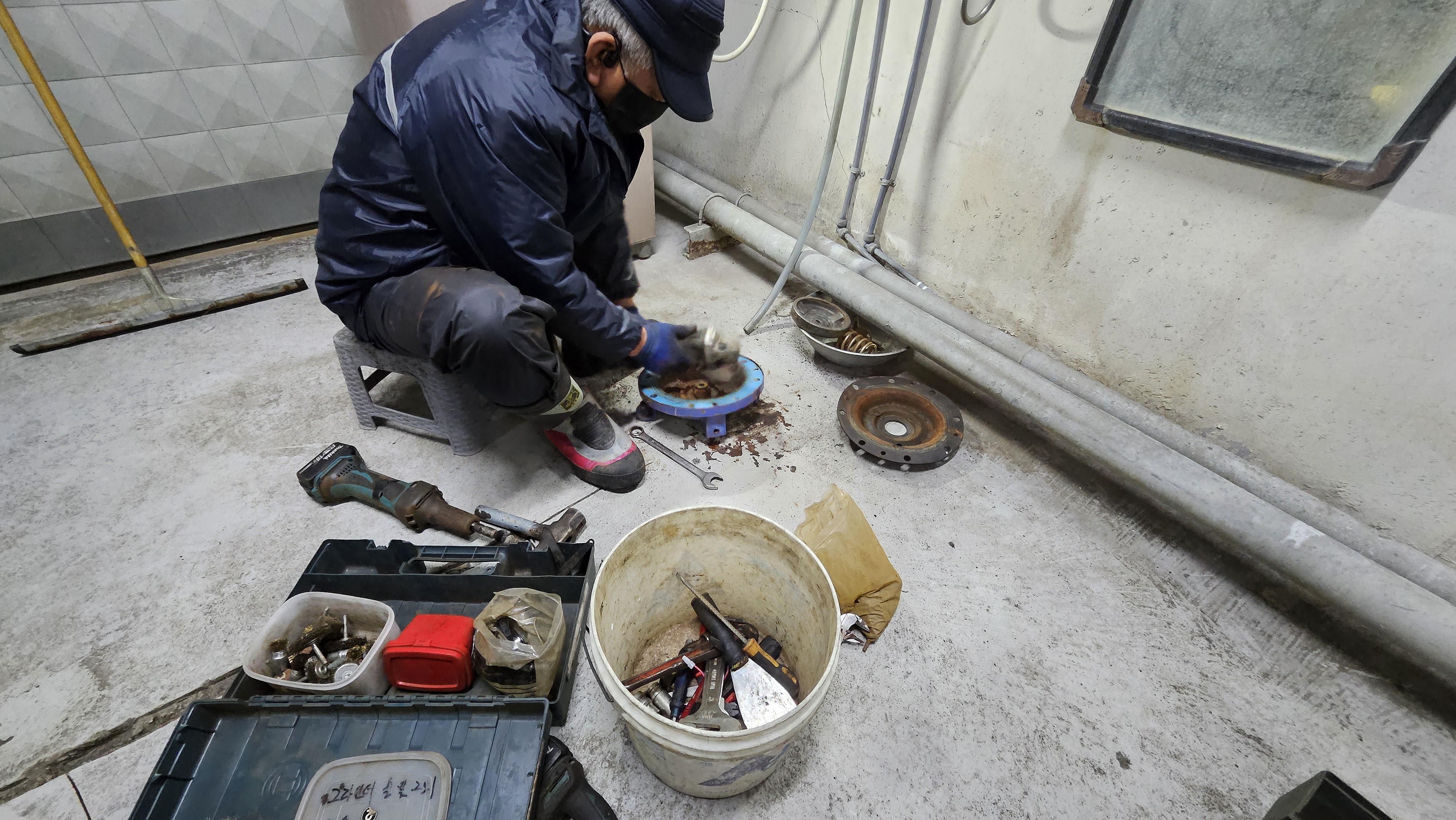

정수위밸브 분해및 체크중

스프링 점검및 부식제거

다이아후램 부분 분해및 디스크 체크 크리닝

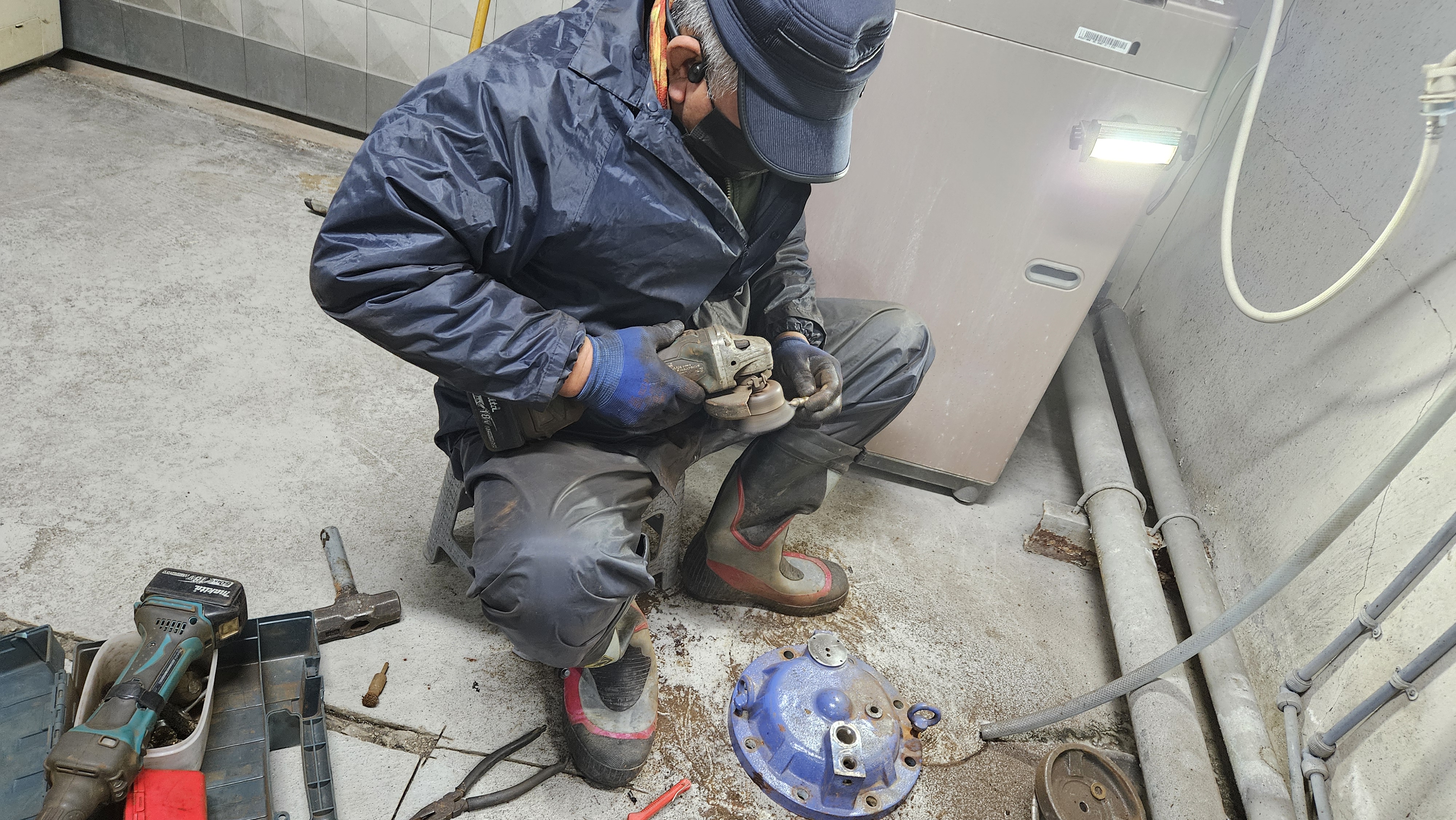

상부케이싱 체크및 부식제거

상부 케이싱 구석 구석 유로를 체크및 부식제거중

다이아후램 분해후 체크 다이아후램에 오랜사용으로 작은 크랙이 감

이러한 부분때문에 다이아후램 작동시 소음및 수충격이 발생함

정수위밸브 부품점검 크리닝후

다이아후램 하부케이싱에 조립

상부케이싱 조립후 후래씽작업

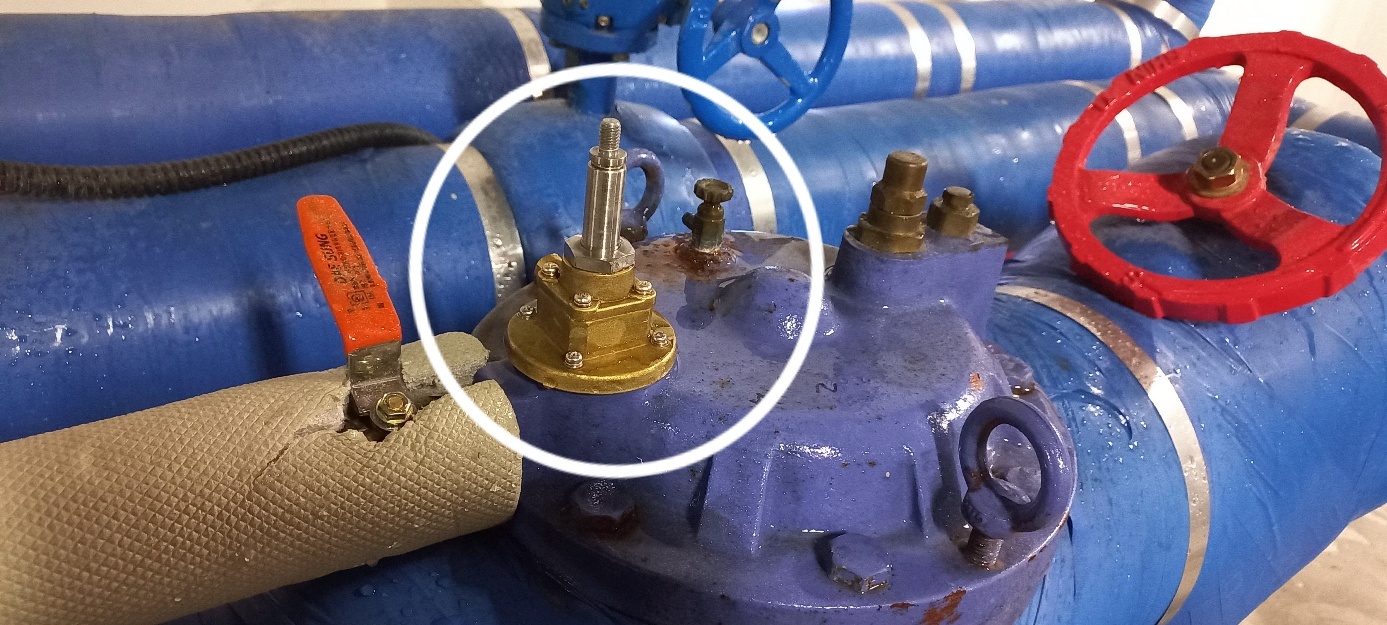

솔레노이드 조립중

기존 정수위밸브를 테이핑 처리만되어있어  신우정수위밸브 커넥터로 연결중

누수 확인및 보온

시운전 완료
