SWV-FS12B 125A 안닫힘으로 인한 고수위알람 수리

서울특별시 용산구에 있는 모 건물입니다

SWV-FS12B 구경125A 안닫힘으로 인한 하이알람발생

저희대승엔지니어링의로 수리 의뢰가 들어왔습니다



시설팀장님으로 부터  아래 처럼 여러장의 사진과 함께 문의가 들어왔습니다

저수조 고수위 알람이 발생





저수조 정수위밸브 이상유무판단법



저희 대승엔지니어링에서는



정수위밸브 수리부품



신우정수위밸브40A~150A까지

신한정수위밸브50A~200A까지

삼양정수위밸브65A~150A까지



항상 차에 구비가 되어 최대한 빠른 대응조치를 하고있습니다

먼저 전화로 문의가 많은데



해당 정수위 밸브 사진을 여러장 많을수록 좋습니다

최대한 많이찍어 보내달라고 합니다

그후 각 회사와 모델별로 특징이 있어

점검방법등을 알려드리고 조치를 하고 있습니다

대부분의 정수위조절밸브 고장문의는 안닫힘입니다

저수조 레벨콘트롤에서 하이알람이 울렸다

이때 저수조에 수위가 하이알람 위치에 있으면 대부분 정수위밸브(워터링밸브 ,레벨콘트롤밸브,워터레벨콘트롤밸브)

이상일경우가 많습니다

저희 대승엔지니어링 의 그동안 데이터를 보면

정수위밸브 안닫힘 고장이 80% 정수위밸브 안열림 고장 10% 레벨센서 레벨콘트롤 고장10%

정도로 문의가 들어옵니다

대부분의 고장은 정수위밸브 안닫힘으로

사용자의 간단한 점검방법은

정수위밸브가 전자타입 또는 전자볼탑 겸용타입일경우

솔레노이드밸브의 전원을 차단하여도

1분이상이 걸려도 정수위밸브가 완전히 물을 차단시키지 못하면

정수위밸브 이상으로 생각하셔도 무방합니다

대부분 정상적인 범위는 솔레노이드밸브 전원차단후 5~15초 (특이한 경우 조금 길어질수도 있음)

내에 쉬~~~~~~~~~~~익 소리와 함께 정수위밸브가 닫히게 됩니다

정수위밸브 안열림은

당연히 저수조에 물이 없겠죠

이때 솔레노이드밸브가 아주뜨겁거나

또는 솔레노이드밸브 외부가 변형(손상)이 되었을수도있습니다

레벨센서 레벨콘트롤이상은

레벨센서의 신호값을 4mA~20mA (기어식레벨센서 프론트타입레벨센서)값을 레벨콘트롤이

인식하여 0%~100%값을 표시하는데

표시가 안되거나 어느지점에서 변동이 없거나 헌팅이라 표현하는 올라갈때 1 2 3 4 5~99 100%

반대로 물이 내려갈때 100 99 98 97 96~2 1 0% 이렇게 순차적으로 저수조 수위에 따라 표시되어야하는데 순간

10%에서 20~30%로 넓뛰기 한다든지 반대로 내려올때 70%에서 60 50%로 넓뛰기 한다든지 입니다

저수위알람이울려 놀래서 달려가봤는데 수위는 저수위알람위치에 있지 않고 정상수위

반대로 고수위알람이 울려서 달려갔더니 고수위알람수위에 있지 않는경우입니다

순간 % 헌팅하여 알람을 발생하고 제자리를 잡은경우가 이때 레벨센서를 의심해볼필요가있습니다





견적을 넣고 최대한 빠른조치를 원하셔서

바로 작업을 해드렸습니다



솔레노이드밸브 전원선을 잭으로 만들고 있습니다

원래 신우정수위조절밸브경우 솔레노이드밸브 전원선이 잭(컨넥터)타입인데 누군가 전기테이프로 테이핑처리를 해놔서

추후 시운전및 점검시 편하게 하기위해 컨넥터타입으로 수정합니다

솔레노이드밸브 후단에 저수조 상부 배관과 연결된 배관을 분리합니다

SWV-FS12B 상부카바 분해중

요건 저희 대승엔지니어링만의 수리 방법인데 SWV-FS12B타입은 측면 무드볼트를 분리해야 스크린에서 니들밸브로 연결된 관을 깨긋이 청소할수있습니다

니들밸브 이물질

상부 케이싱 분리 다이아후램상태

하부 케이싱 부식제거 크리닝

하부케이싱 크리닝후 이물질 제거를위해 크리닝중

상부 케이싱 부품 분해중

상부케이싱 부식제거

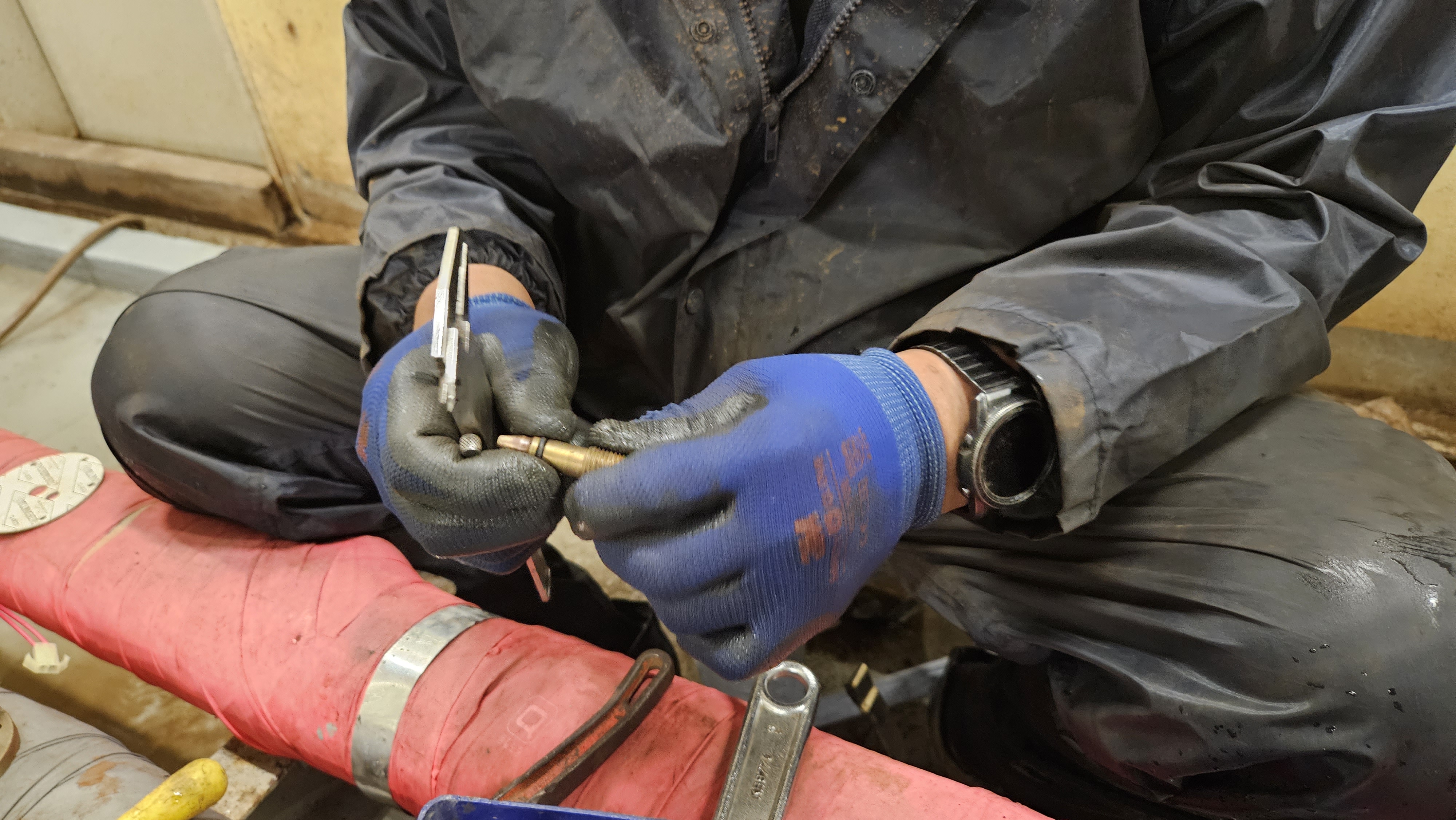

상부케이싱에 있는 구멍들을 전용툴을 이용하여 부식제거및 크리닝중

기존 다이아후램 분리중

스템점검및 크리닝

다이아후램 디스크 점검및 크리닝

다이아후램 프래트 점검및 크리닝

스프링 점검및 크리닝

니들밸브 점검및 크리닝

SWV-FS12B 125A 분해및 점검후

다이아후램 조립중

하부케이싱

다이아후램 조립

상부케이싱조립

스크린 조립

니들밸브 오링교체

솔레노이드밸브교체및 조립

니들밸브 조정중

시운전완료
