SWV-S12C 65A 안닫힘으로 인한 교체작업

경기도 성남시 분당구에 있는 모 빌딩입니다

SWV-S12C 구경65A모델로 자체적으로 솔레노이드밸브도 교체 해보고 스크린청소도 해보았지만

얼마 가지 않아 밸브안닫힘 현상이 발생하자

여기 저기 알아보던중 저희 대승엔지니어링을 알고

여러장의 사진과 함께 견적 의뢰가 들어왔습니다

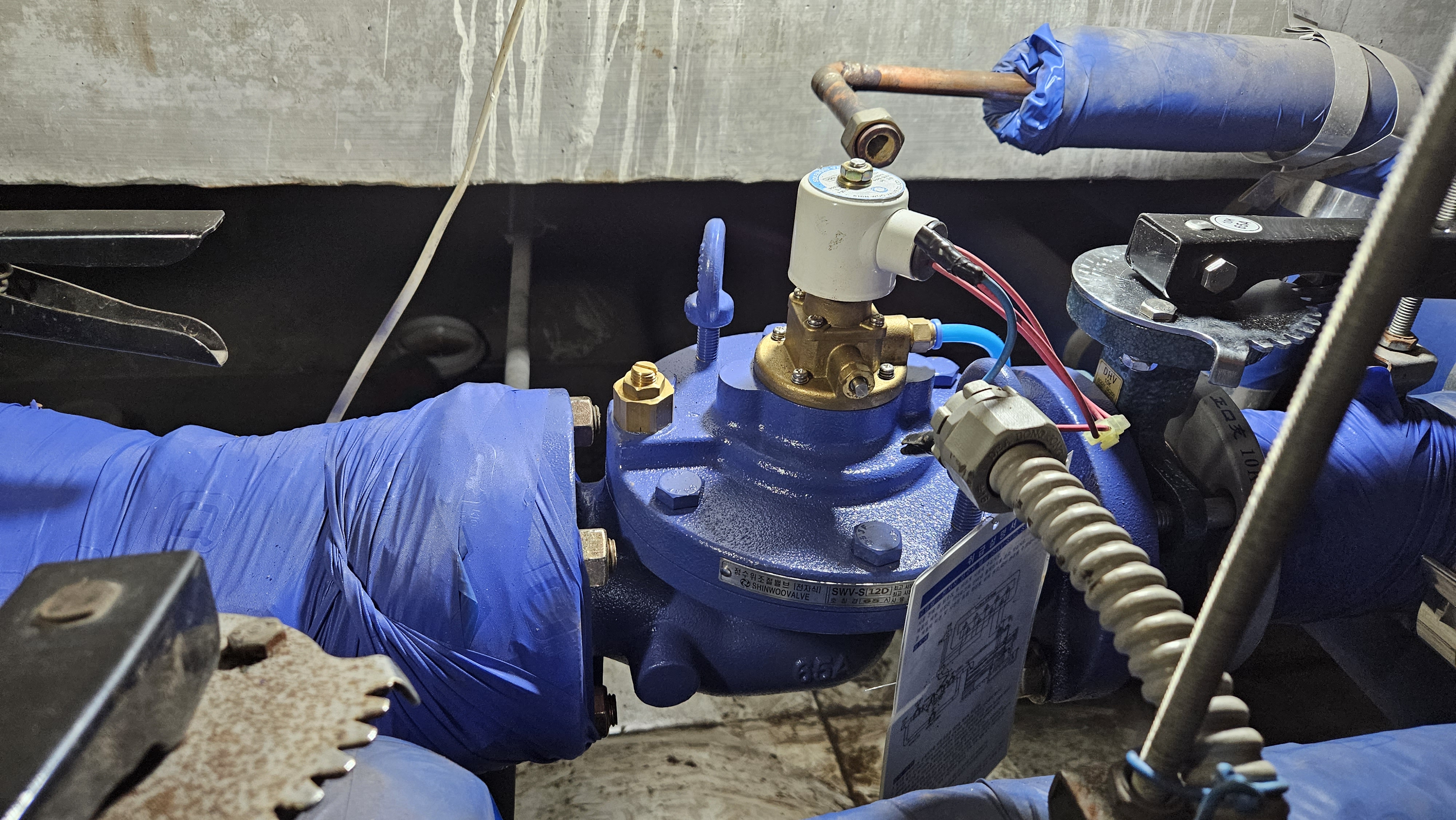

신우정수위밸브 65A 입니다

정수위밸브 하단에 구경이 각인되어있습니다

정수위밸브 사진을 보니 아마 상부카바만 교체 한것 같습니다

기존에 FS타입에서 S 타입으로

다시말해 전자볼탑 겸용에서 전자전용타입으로 상부케이싱만 교체한듯합니다

솔레노이드밸브가 깔끔합니다 자체적으로 교체 했다고 합니다

설치된 사진으로보니 정수위밸브 후단에 버터플라이밸브가 바로 붙어있어 이경우 버터플라이밸브와 함께 교체하는게 좋습니다

교체 작업전

정수위밸브 점검법입니다

저희 대승엔지니어링 의 그동안 데이터를 보면

정수위밸브 안닫힘 고장이 80% 정수위밸브 안열림 고장 10% 레벨센서 레벨콘트롤 고장10%

정도로 문의가 들어옵니다

대부분의 고장은 정수위밸브 안닫힘으로

사용자의 간단한 점검방법은

정수위밸브가 전자타입 또는 전자볼탑 겸용타입일경우

솔레노이드밸브의 전원을 차단하여도

1분이상이 걸려도 정수위밸브가 완전히 물을 차단시키지 못하면

정수위밸브 이상으로 생각하셔도 무방합니다

대부분 정상적인 범위는 솔레노이드밸브 전원차단후 5~15초 (특이한 경우 조금 길어질수도 있음)

내에 쉬~~~~~~~~~~~익 소리와 함께 정수위밸브가 닫히게 됩니다

정수위밸브 안열림은

당연히 저수조에 물이 없겠죠

이때 솔레노이드밸브가 아주뜨겁거나

또는 솔레노이드밸브 외부가 변형(손상)이 되었을수도있습니다

레벨센서 레벨콘트롤이상은

레벨센서의 신호값을 4mA~20mA (기어식레벨센서 프론트타입레벨센서)값을 레벨콘트롤이

인식하여 0%~100%값을 표시하는데

표시가 안되거나 어느지점에서 변동이 없거나 헌팅이라 표현하는 올라갈때 1 2 3 4 5~99 100%

반대로 물이 내려갈때 100 99 98 97 96~2 1 0% 이렇게 순차적으로 저수조 수위에 따라 표시되어야하는데 순간

10%에서 20~30%로 넓뛰기 한다든지 반대로 내려올때 70%에서 60 50%로 넓뛰기 한다든지 입니다

저수위알람이울려 놀래서 달려가봤는데 수위는 저수위알람위치에 있지 않고 정상수위

반대로 고수위알람이 울려서 달려갔더니 고수위알람수위에 있지 않는경우입니다

순간 % 헌팅하여 알람을 발생하고 제자리를 잡은경우가 이때 레벨센서를 의심해볼필요가있습니다





작업전 레벨콘트롤러의 수위를 체크 하여 작업시 저수조 수위로 인한 문제 발생이 없게 합니다

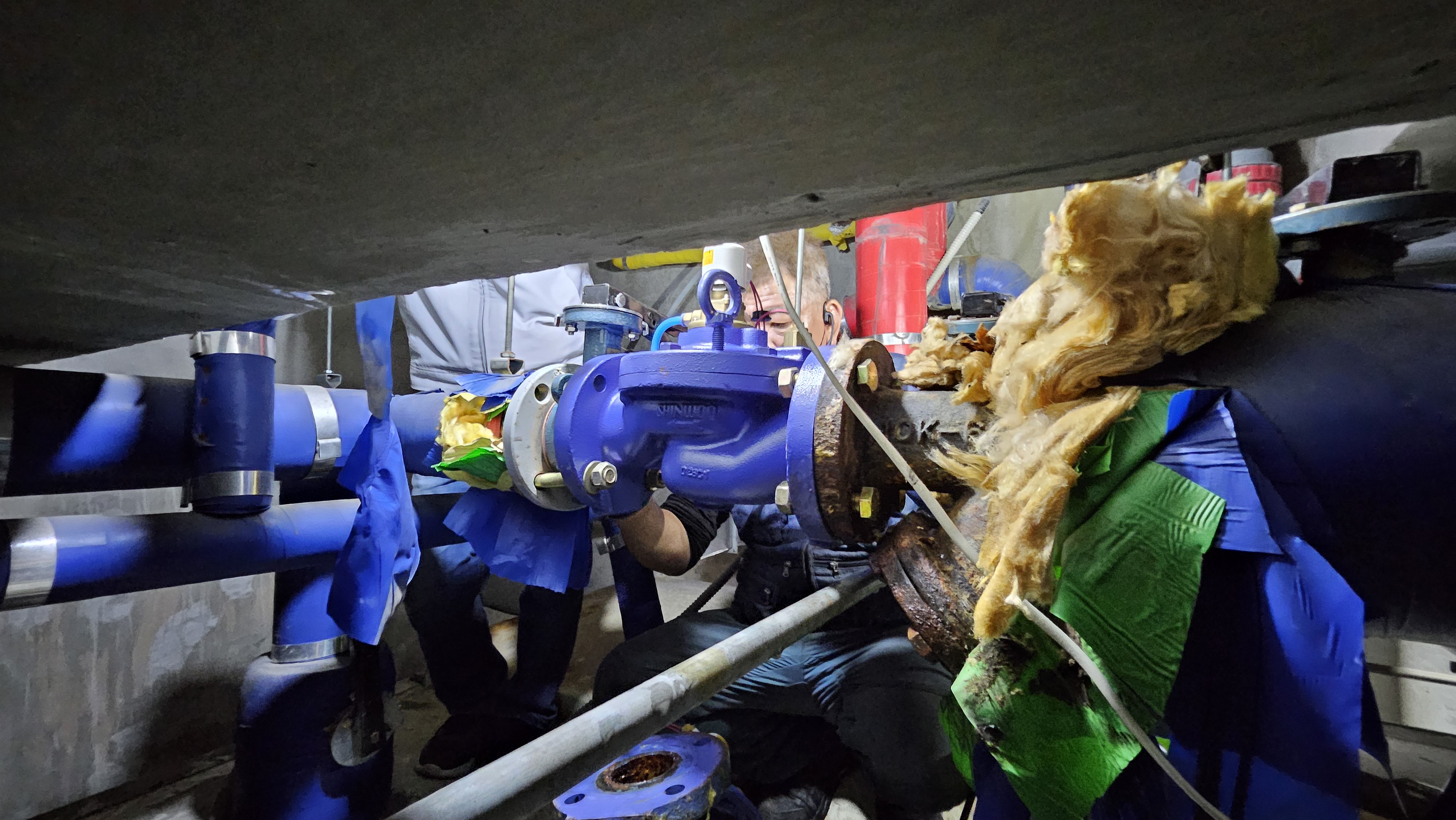

기존 배관에서 신우정수위밸브를 탈착했습니다

오랜사용으로 배관상태가 상당히 안좋습니다

스트레이너 후렌지 부식제거중

후렌지 크리닝

이물질 제거를 위해 후레싱 작업

스트레이너 내부

SWV-S12D 65A모델로 교체 사진처럼 버터플라이밸브가 바로 붙어있어 같이 교체 작업을 진행합니다

저희 대승엔지니어링에서 교체후 본사A/S팀에 의해 2년간 혹시모를 고장시 A/S를 받으실수있습니다

항상 최신 제품으로 교체작업을 진행합니다

이왕이면 작업한 자리를 청소하여 깔끔하게

레벨센서도 체크합니다

저수조 내부도 한번 확인합니다

대한 센서 기어식 레벨센서입니다

누수 확인후 보온

정수위밸브는 특별히 보온할필요가 없습니다
