SWV-FS12B 100A 오랜사용으로 안닫힘으로 저수조 고수위경보발생 SWV-FS12D 100A 신우공업 정수위조절밸브 전자볼탑겸용으로 교체

경기도 수원시 권선구에 있는 모 아파트입니다

몇장에 사진과 함께 저수조 정수위조절밸브가 제대로 안닫혀

고수위경보발생으로

나름 관리자 분들이 솔레노이드밸브도 교체 했는데도

증상이 똑같다고 합니다

보내온사진을 보니 SWV-FS12B  구경100A 입니다



솔레노이드밸브 후단에 저수조 상부에 연결된 볼탑라인 배관이있고

볼밸브가 있는데 이때 볼밸브를 닫아놓으면 솔레노이드밸브 작동과는 상관없이 정상범위 5~15초후 쉬익 하는소리와함께

정수위밸브 자체가 닫혀야 정상힙니다

신우정수위밸브경우 전자변이 잭타입이라 전자변연결된 잭을 분리했을경우 정상범위 5~15초후 쉬익 소리와 함께 닫혀야 정상입니다

점점 닫히는 시간이 늦어지다

안닫히게 되는게 정수위밸브 다이아후램을 기준 상부에 관로 이상으로 눌러주는 힘이 안생기기 때문입니다

이때 쉬~~~~~~~~~~~~~~~~~~~~~~~~쉬~~~~~~~~어느정도 소음은 계속 들리며 닫히지 않는 현상이 나타냄니다

저수조 정수위조절밸브 전체 사진인데 특별한건 없고 저수조 중간쯤에 설치되어있네요

위 사진을 보고

다시한번 정수위조절밸브의 특징과 점검법을 알려드렸습니다

먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음





견적을 넣고 오케이 되어

자재를 준비하고 교체작업을 진행합니다



먼저 자동제어판넬에 레벨콘트롤러를 보고 현제수위등을 체크하며

작업시 급수가 이상없도록 저수조 수위를 체크합니다



정수위조절밸브 전후단 기어식 버터플라이밸브 차단을 합니다

관리자분들이 나름 솔레노이드밸브를 교체 했는대 왜 밸브가 안닫히는지 궁금해 하셔서

상부 카바를 열고 원리를 설명드리고 있습니다

쉽게 말해서 오랜사용으로 부식물이 수로 관로를 막고있기때문입니다

무게 때문에 체인블럭을 이용하여 배관에서 분리중입니다

후렌지 부식제거및 크리닝

스트레이너 후렌지 부식제거및 크리닝

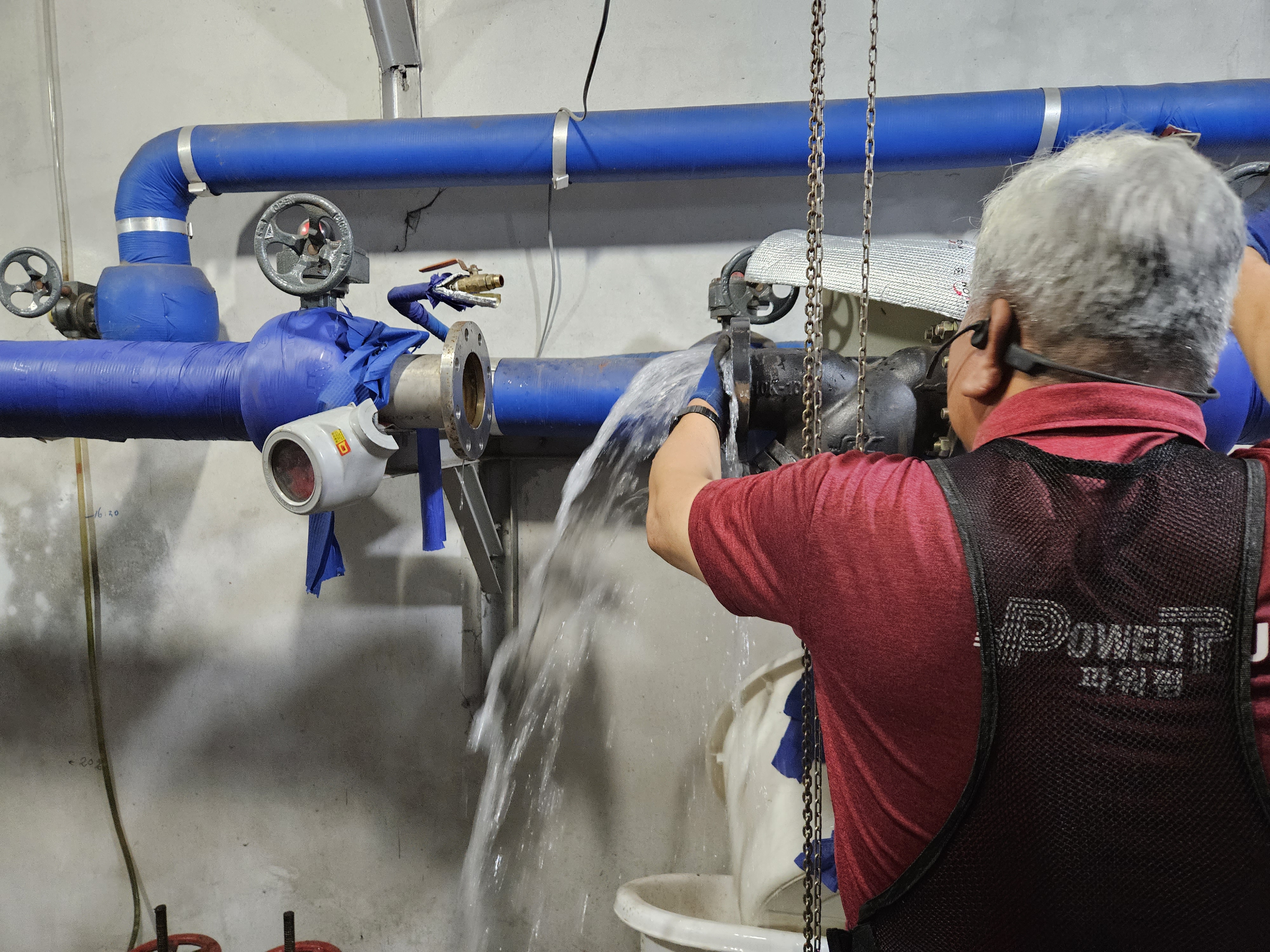

이물질 제거를 위해 플러씽 작업중

스트레이너 상태는 깨긋합니다

교체 해드릴 신형 SWV-FS12D 형 100A

SWV-FS12D 100A 명판

저희대승엔지니어링에서는 항상 최신 제조일 제품으로 교체작업을 진행해드립니다

이유는 혹시 모를 A/S발생시 제조일로 인한 불편을 격지 않게 하기위함입니다

저희대승엔지니어링 교체설치후 혹시 모를 A/S발생시

본사 A/S팀을 통해 2년간 A/S를 받으실수있습니다

볼탑라인 배관 연결중

시운전을 위한 에어빼기

누수확인 시운전후 저희 마님께서 보온을 하고 있습니다
