SWV-FS12B 150A 저수조 정수위밸브 이상으로 스트레이너 포함 SWV-FS12D 150A로 교체

경기도 남양주시 진접읍에 모 아파트 지하 저수조 정수위조절밸브 이상으로 인하여 문의가 들어왔습니다

증상:콘트롤러의 정지(STOP) %에서 점점 높아지더지 밸브자체가 안닫힌다고 합니다



먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음



정수이조절밸브 모델 SWV-FS12B  구경150A

교체시 전단 스트레이너 같이 교체를 원하셔서

스트레이너 모양을 보니 엑폭시 타입이여서

엑폭시 타입경우 발주후  한달이라

일반주철타입으로 교체 하기로 함



밸브 무게 때문에

주차장부터의 이동동선을 사진으로 부탁드림



보내온 사진을 보니 지하 주차장에서 계단한층내려가 기계실

이부분에 무게때문에 관리실에서 도와 주기로 함 (도비비 절약)

계단만 내려가면 구루마로 이동가능

저수조 정수위조절밸브 위치

가까이 디텔일컷

스트레이너 경우 회사별루 면간길이가 틀려 스트레이너 후렌지에서 후렌지 길이 측정

10K150A  면간길이 480mm면  KS표준이라 모두 똑같음

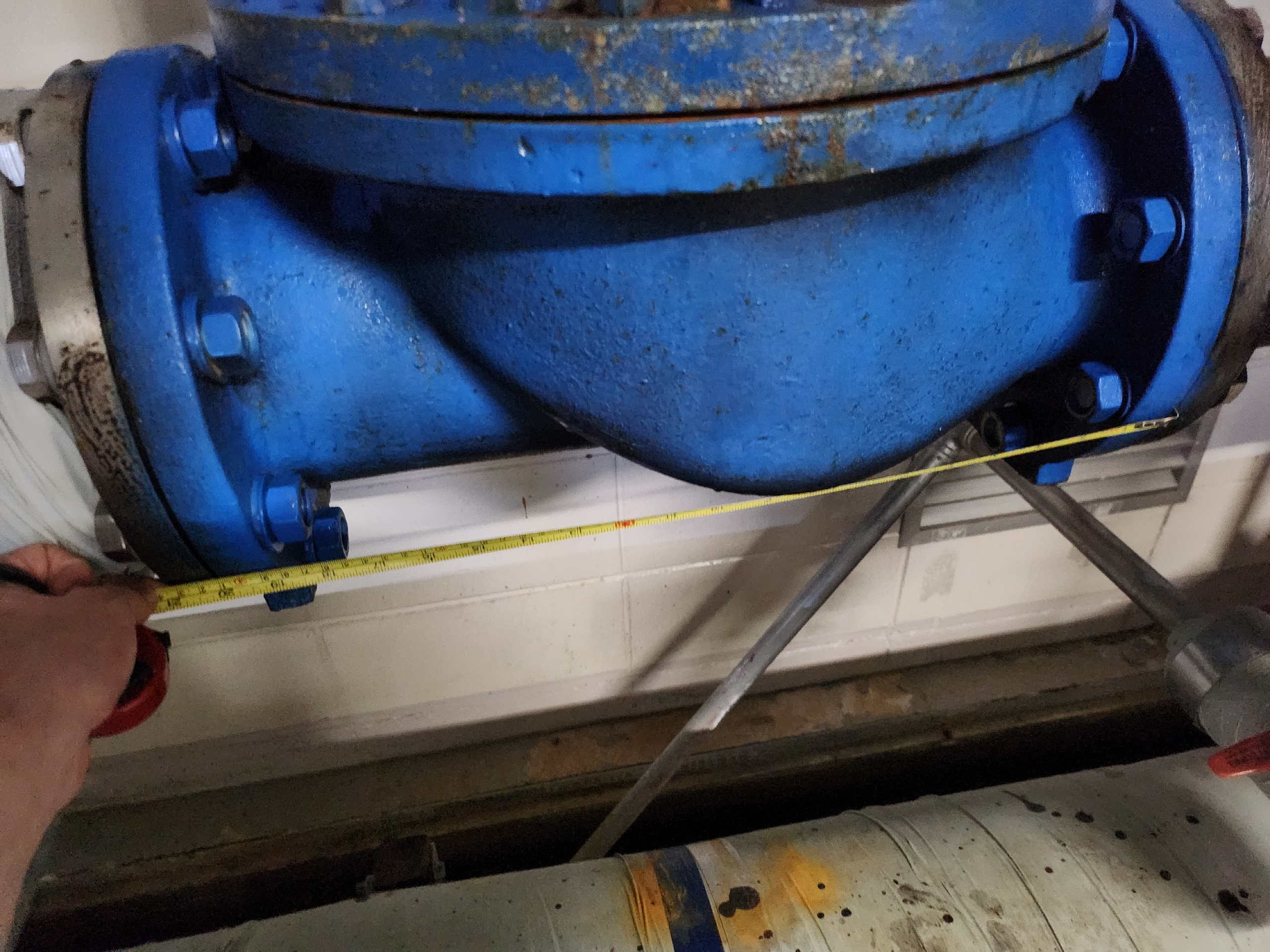

정수위조절밸브 신우정수위밸브경우 SWV-FS12B 150A경우 면간길이는 510mm

오랜사용으로 상부카바도 부식이 심합니다

정수위조절밸브 솔레노이드밸브후단엣 저수조 상부 내 볼탑으로 연결된 배관라인사진





위 사진을 보고 견적을 넣고 오케이 되어

자재를 준비하고 출발합니다



저수조 레벨콘트롤러의 수위를 확인하고

작업시 급수펌프 물부족으로 인한 불편함이 없게 체크합니다

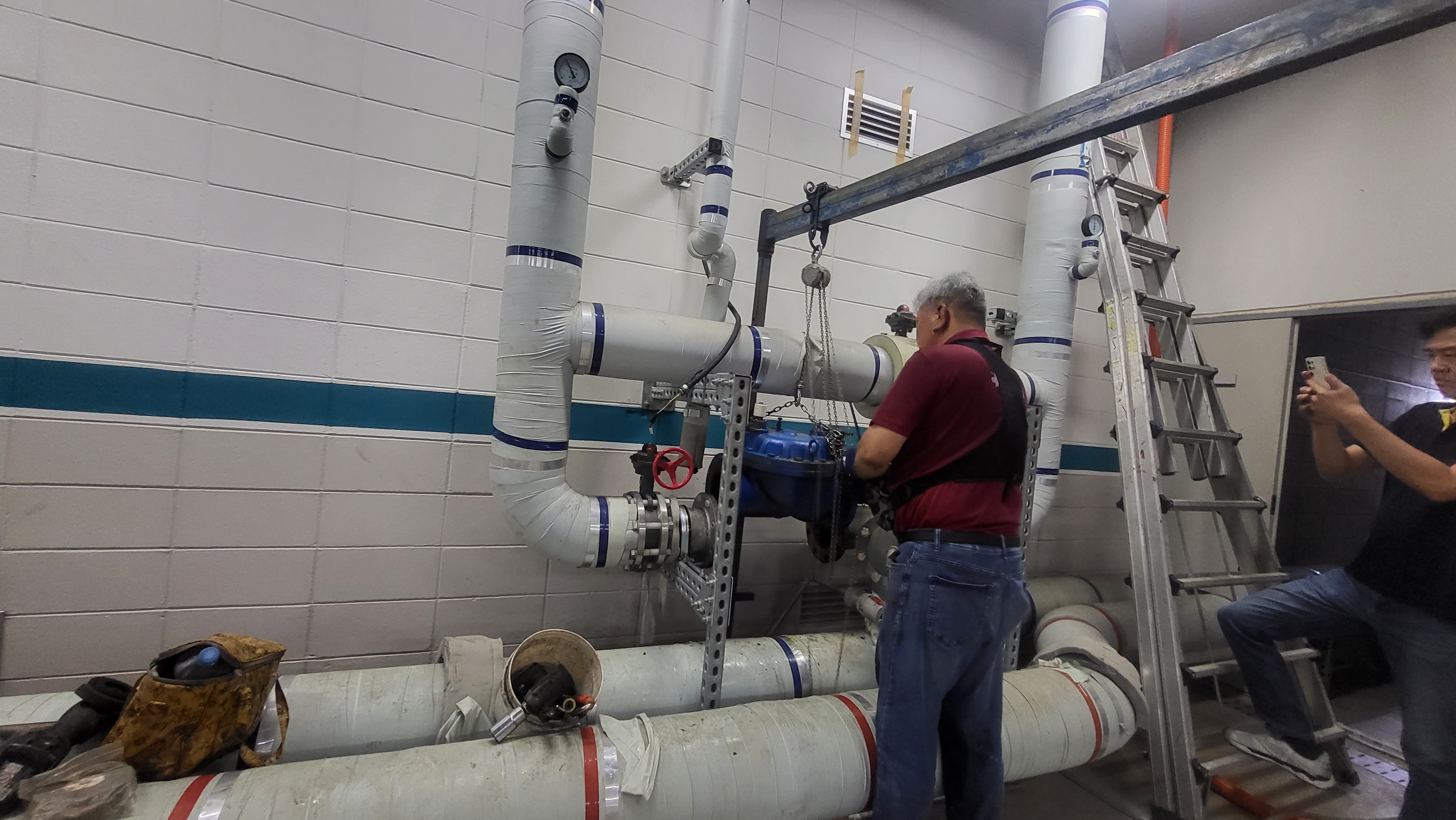

정수위밸브 중심으로 전후단 기어식버터플라이 밸브를 닫고 밸브 무게 때문에 휴대용크레인을 설치하여 작업준비를 합니다

정수위밸브를 배관에서 분리합니다

교체해드릴 SWV-FS12D 150A 신우공업 정수위조절밸브 전자볼탑겸용타입

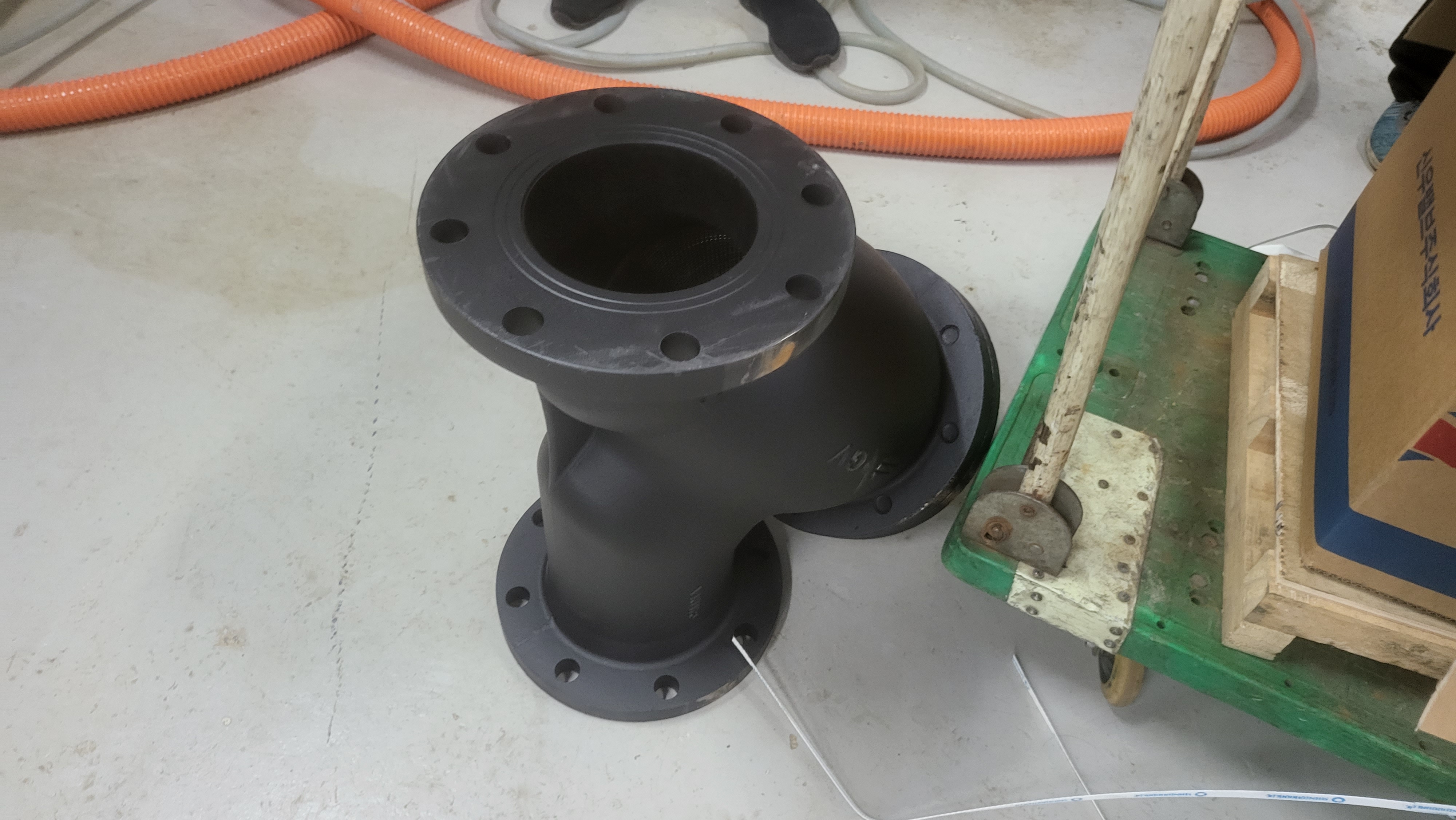

10K150A 주철스트레이너

정수위밸브 분리중

정수위밸브 분리후

스트레이너 퇴수밸브 배관 분리중

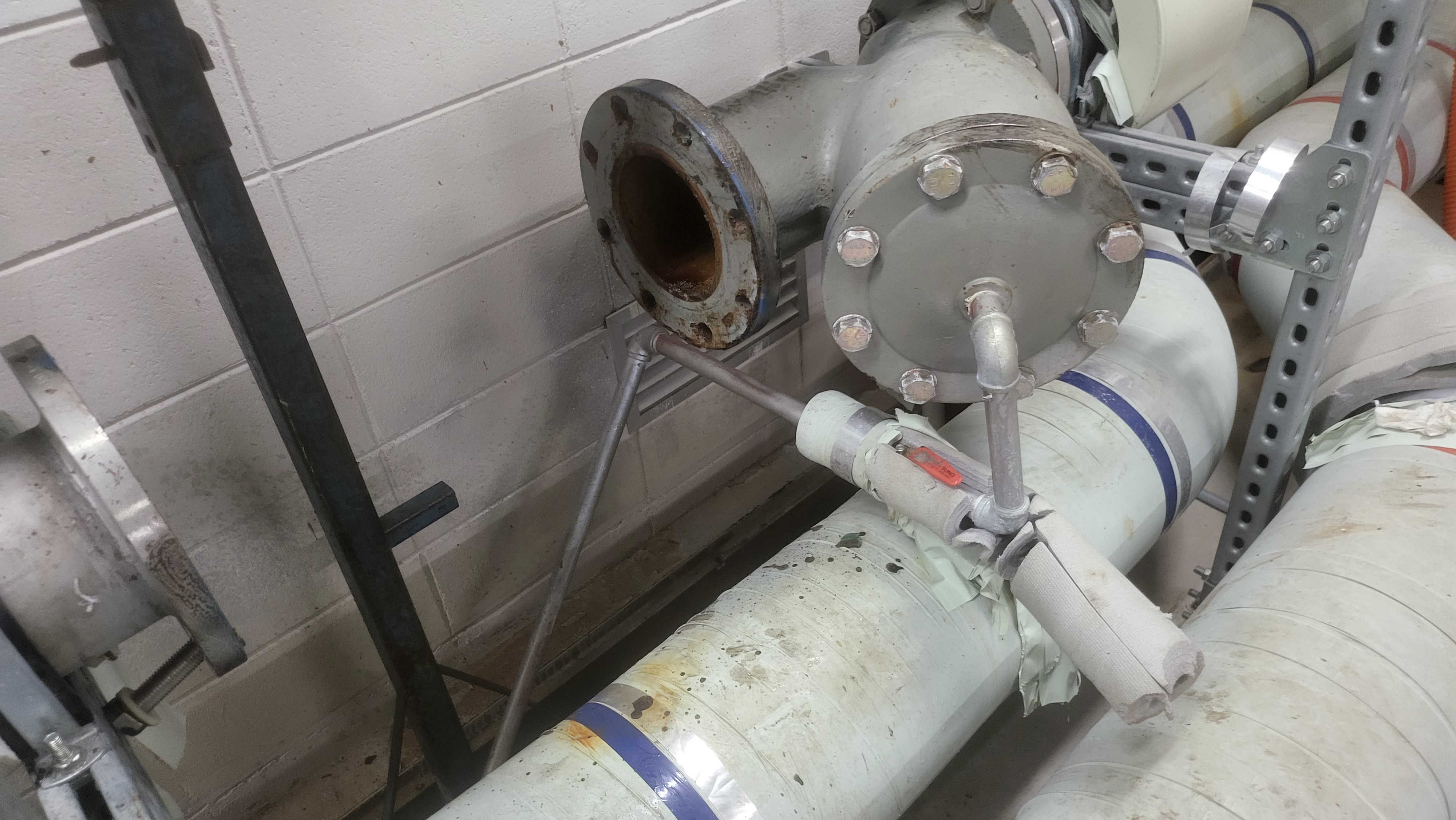

스트레이너 배관에서 분리중



배관에서 스트레이너 및 정수위밸브 분리완료

후렌지 제거및 이물질 제거를위해 플러씽작업

관리사무소에서 정수위밸브 오작동이유가 궁금하다고 하여 정수위밸브 상부카바를 열고 다이아후램 작동원리등을 설명함

주철 와이형 스트레이너 설치중

정수위밸브 부착중

정수위조절밸브 전자변 볼탑라인 후단 배관 연결중

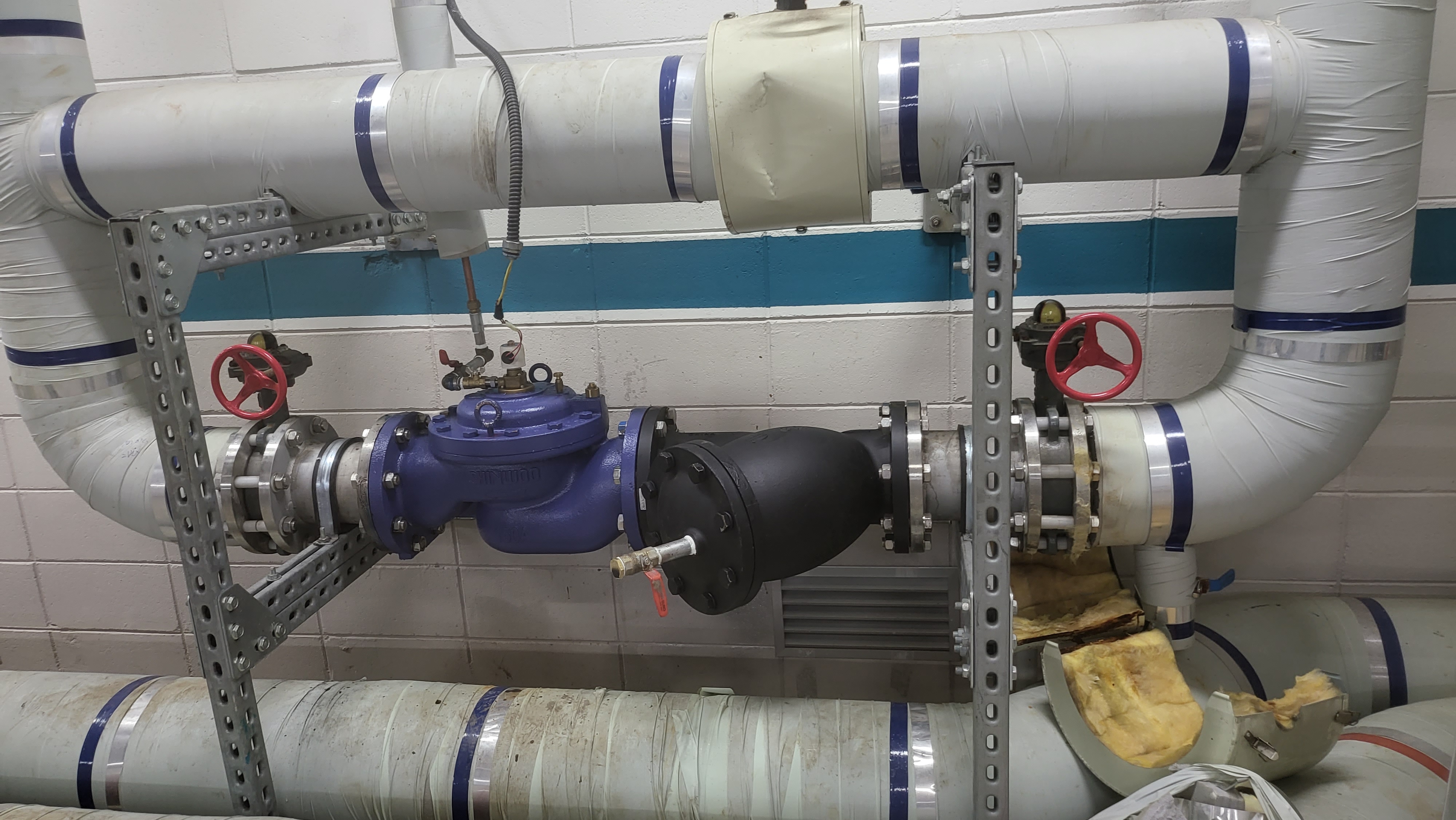

교체 완료 시운전 누수 확인
