SWV-S12 80A신우공업주식회사 정수위조절밸브 전자식 SWV-S12D 80A로 교체

인천광역시 연수구 송도에 있는 모 건물입니다

저희 대승엔지니어링에서  시수 저수조 정수위밸브는 2018년 2020년 두번 수리 해주었던곳입니다

이번엔 중수도 저수조 정수위밸브 교체 문의로

교체 작업을 진행하였습니다



먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음





위 와같은 점검법으로 정수위밸브 전자변의 전원을 분리 하였는대도

밸브가 제대로 닫히질 않아 정수위조절밸브 문제로 보고 교체작업을 진행하였습니다



먼저 보내온 사진입니다

10년 이상된 제품은 교체를 권장합니다

레벨콘트롤러의 수위를 체크하고 작업시 이상없도록 합니다

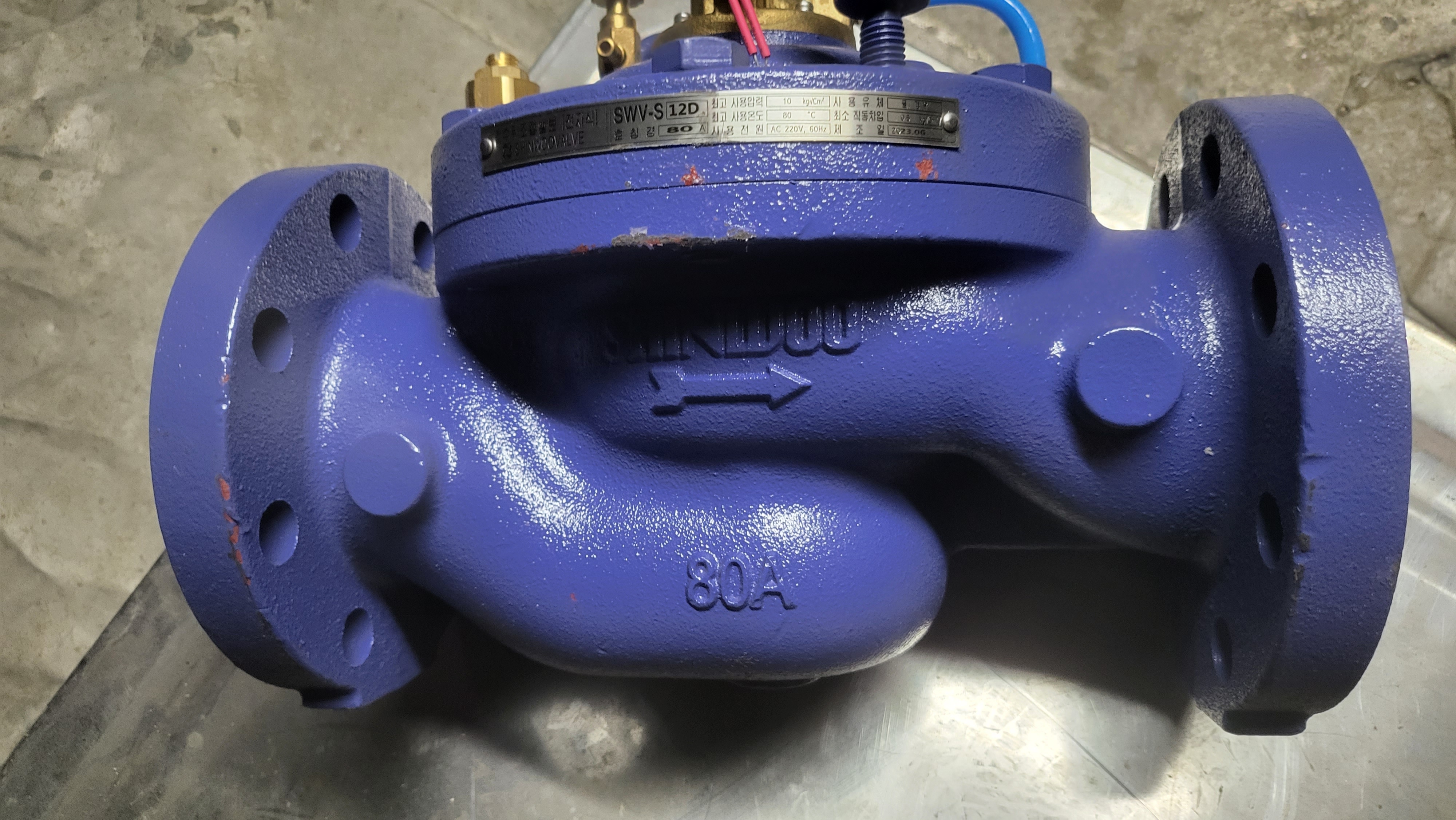

SWV-S12D 80A 정수위밸브 입니다

저희 대승엔지니어링에서 교체후 혹시모를 밸브이상시 본사A/S팀을 통해 2년동안 A/S를 받으실수있습니다

저희대승엔지니어링에서는 항상 최신 제조품으로 교체작업을 진행 해드립니다

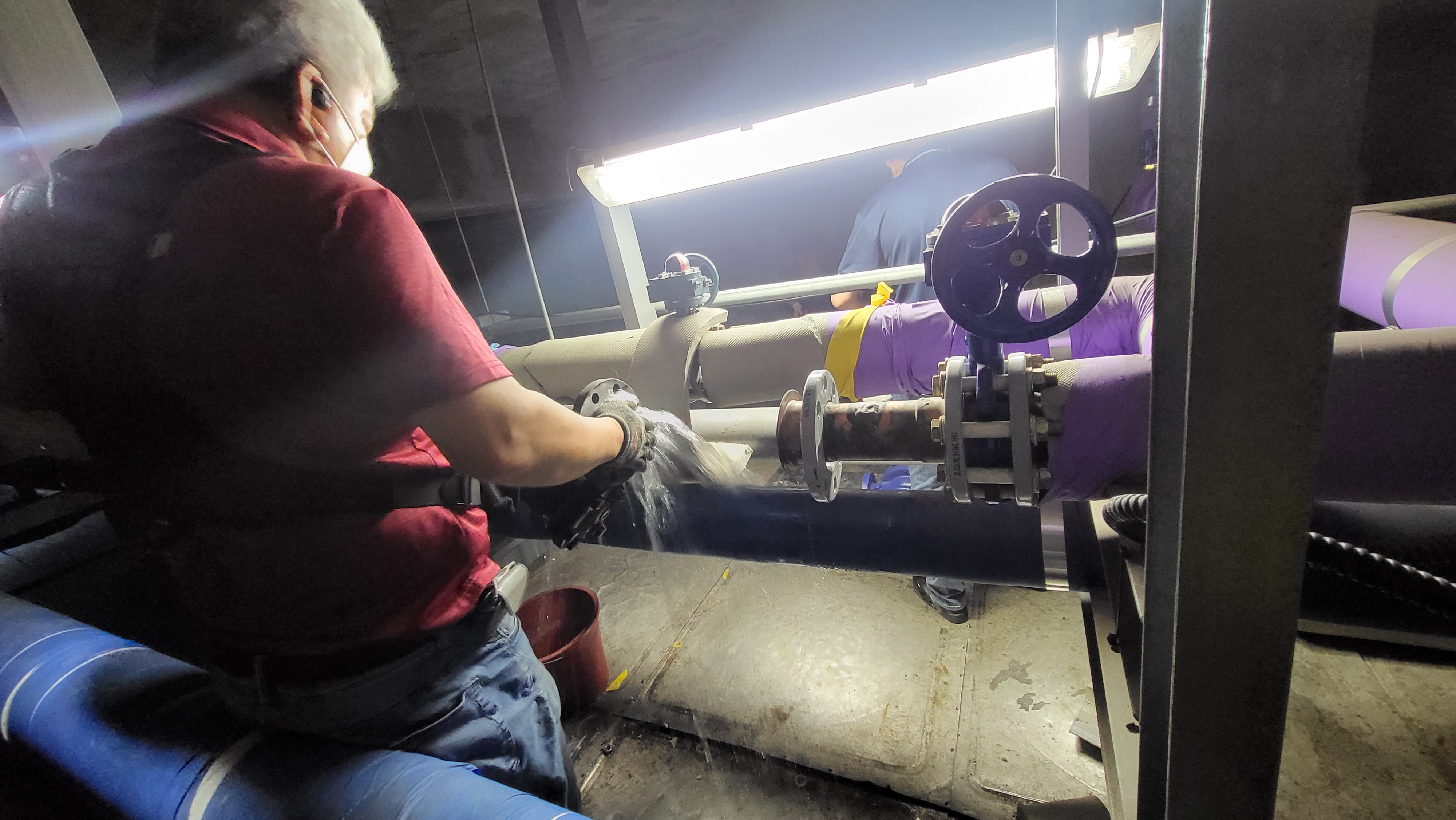

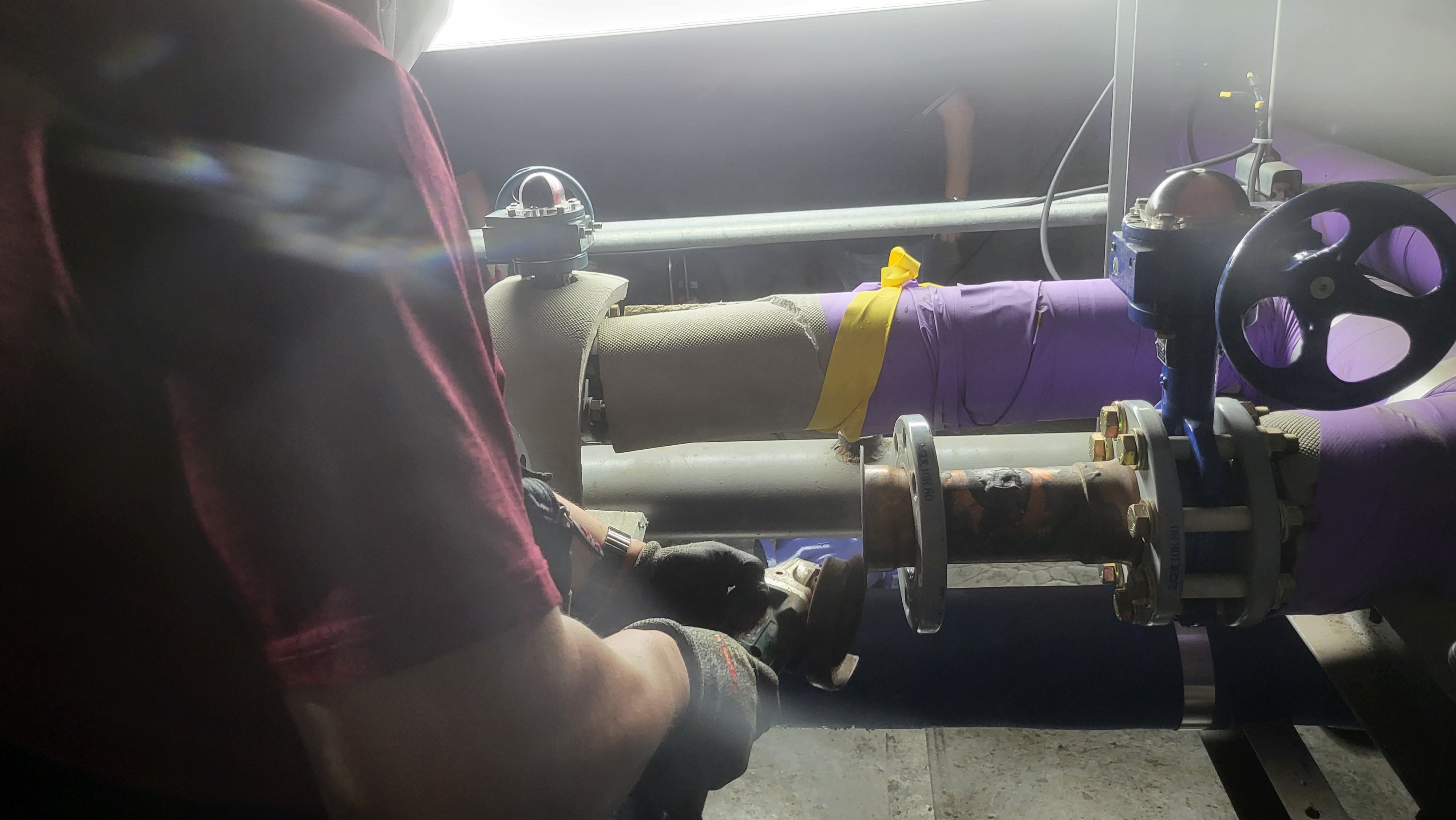

기존밸브를 배관에서 분리중

동관은 상당히 조심히 다뤄야 합니다



후렌지 이물질 제거및 크리닝

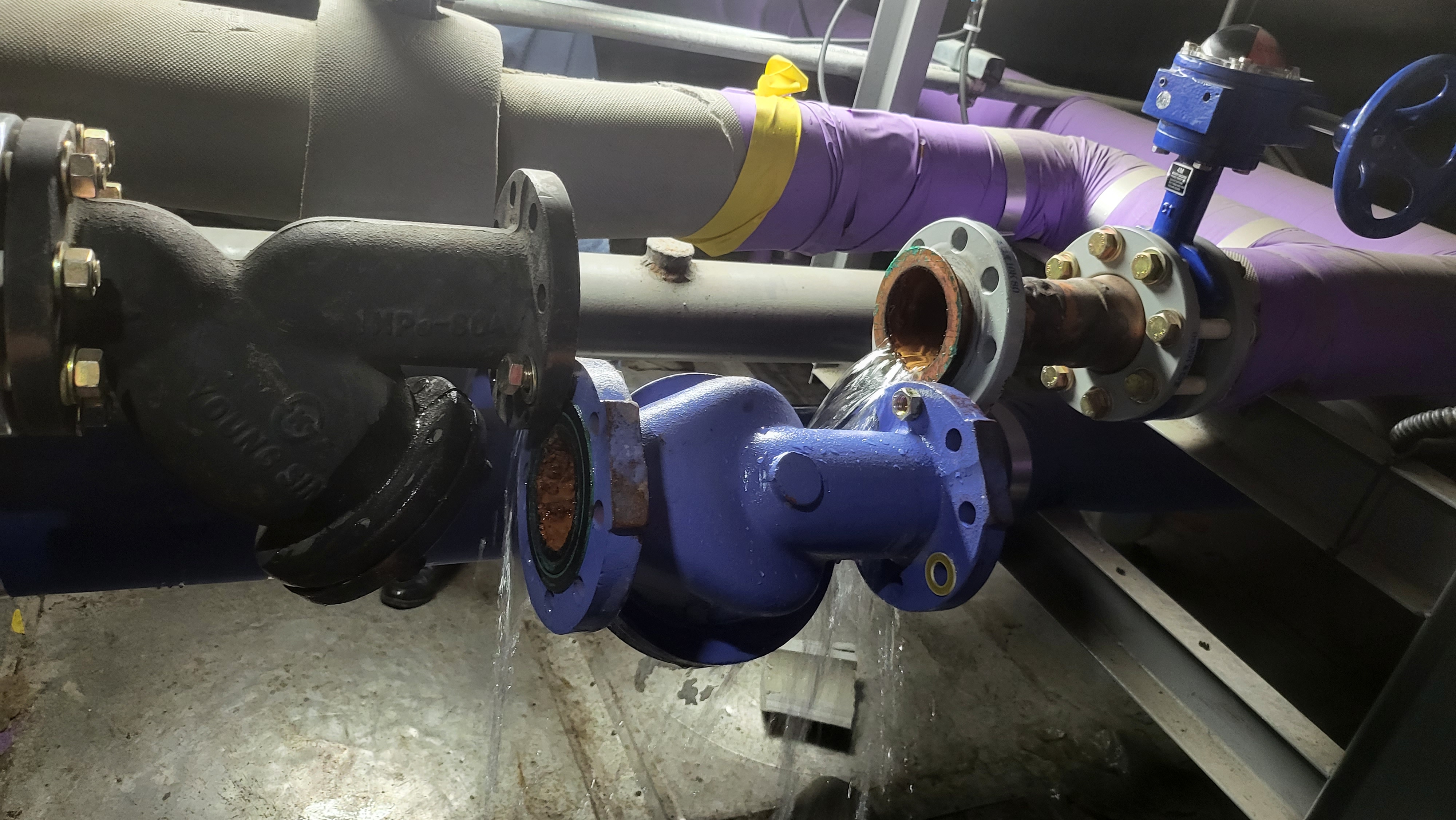

이물질제거를 위해 플러씽 작업중

스트레이너 내부

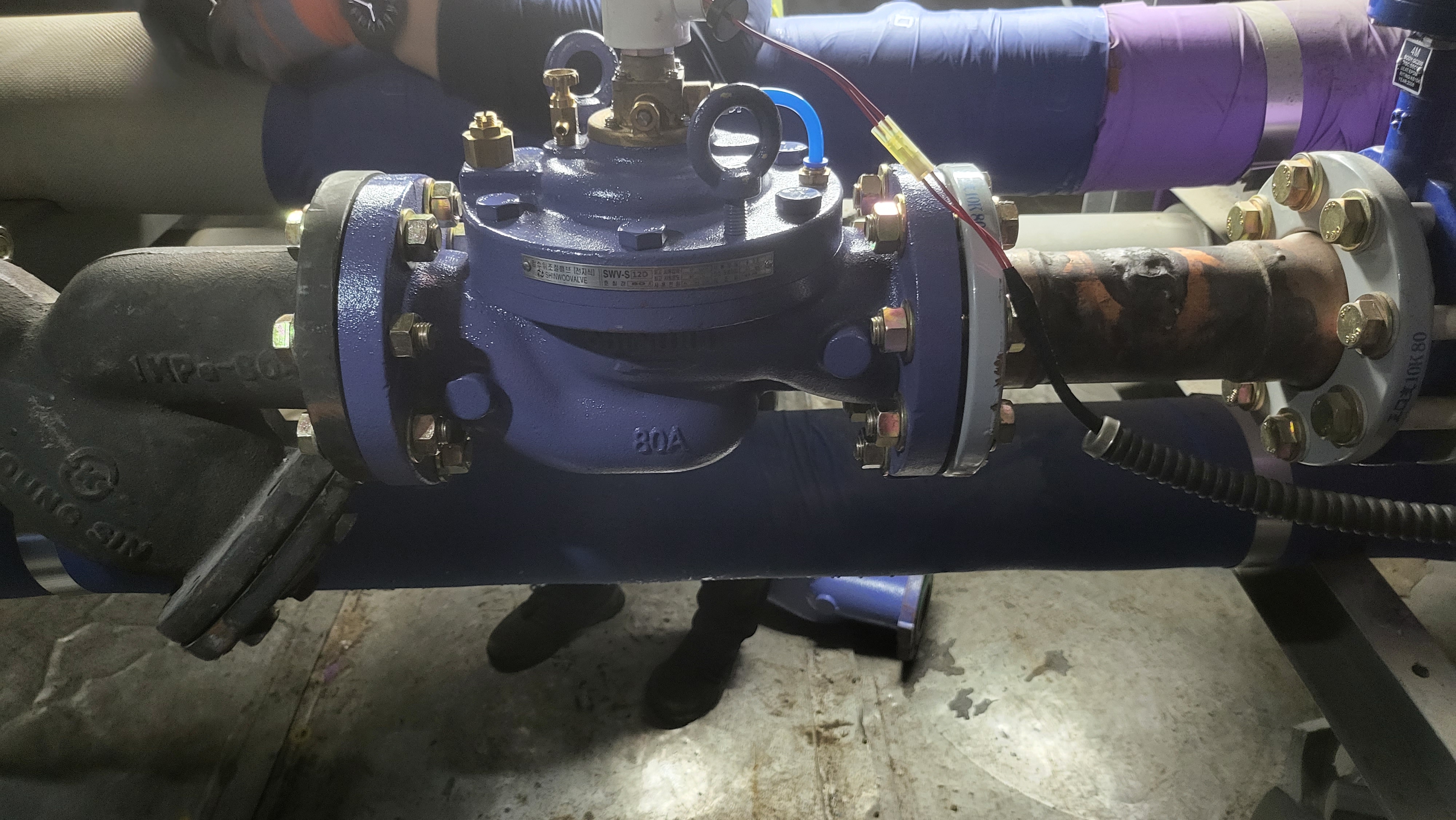

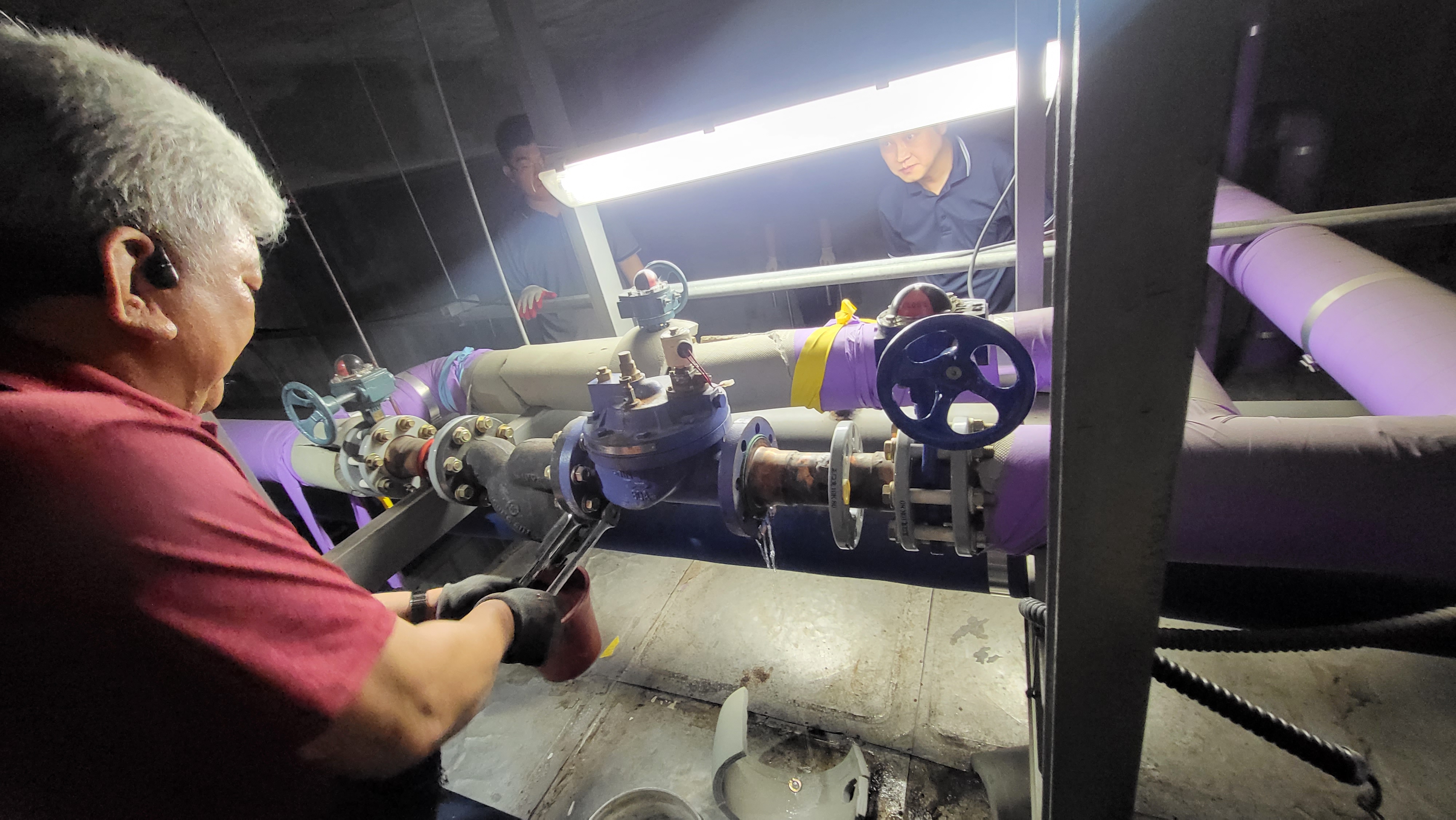

SWV-S12D 80A 부착중

시운전전 에어빼기

시운전

누수 확인후 보온중

시운전 완료

시운전하는동안 레벨센서도 확인합니다
