서울특별시 서대문구에 있는 모 교회 지하4층에 화장실이있습니다
관리자분도 대충 화장실쪽 쪽문으로 내려가면 PT 오수펌프가 있다고만 듣고
또한 전기 판넬에도 PT오수 펌프중 하나는 절연파괴로 정지 되어있네요
첫날은 도전 실패
다음 수중펌프 교체시 마음 단단히 먹고 들어가보기로 했습니다
온몸이 긁히고 어찌 어찌 들어갔습니다
조명도 없어 충전랜턴에 의지하고
지하4층 건물인데
지하4층에 화장실이 있으니
결국 지하 4층 아래에 지하5층은 없고 PT라고 조금한 공간을 만들어 화장실 오수가 자연배수 되면
투라인레벨 오뚜기센서에 의해 수위감지가 되어 자동제어반에 투라인레벨콘트롤러가 감지 전기자동제어 판넬 로 신호를 주고
자동제어판은 지하3층 전기판넬은 지하4층 펌프센서는 PT층 전화도 서로과 고함을 쳐서 릴레이 할수밖에 없는 상황입니다
투라인레벨 오뚜기센서 SET
교번제어 순차제어 레벨콘트롤러 모두 교체 하기로 했습니다
자동제어판넬은 지하3층에 있어서
레벨콘트롤러 이상유무를 떠나 오래되었고
모두 한번에 교체를 원하셨습니다
LED가 기존제품에 비해 밝아진것 같습니다
레벨콘트롤러는 투라인레벨 2선 방식 2S-2SWC 모델입니다
다시 마음을 가다듬고
PT로 제 몸매를 겨우겨우 가다 듬고 들어갔습니다
자동탈착형 수중펌프가 보입니다

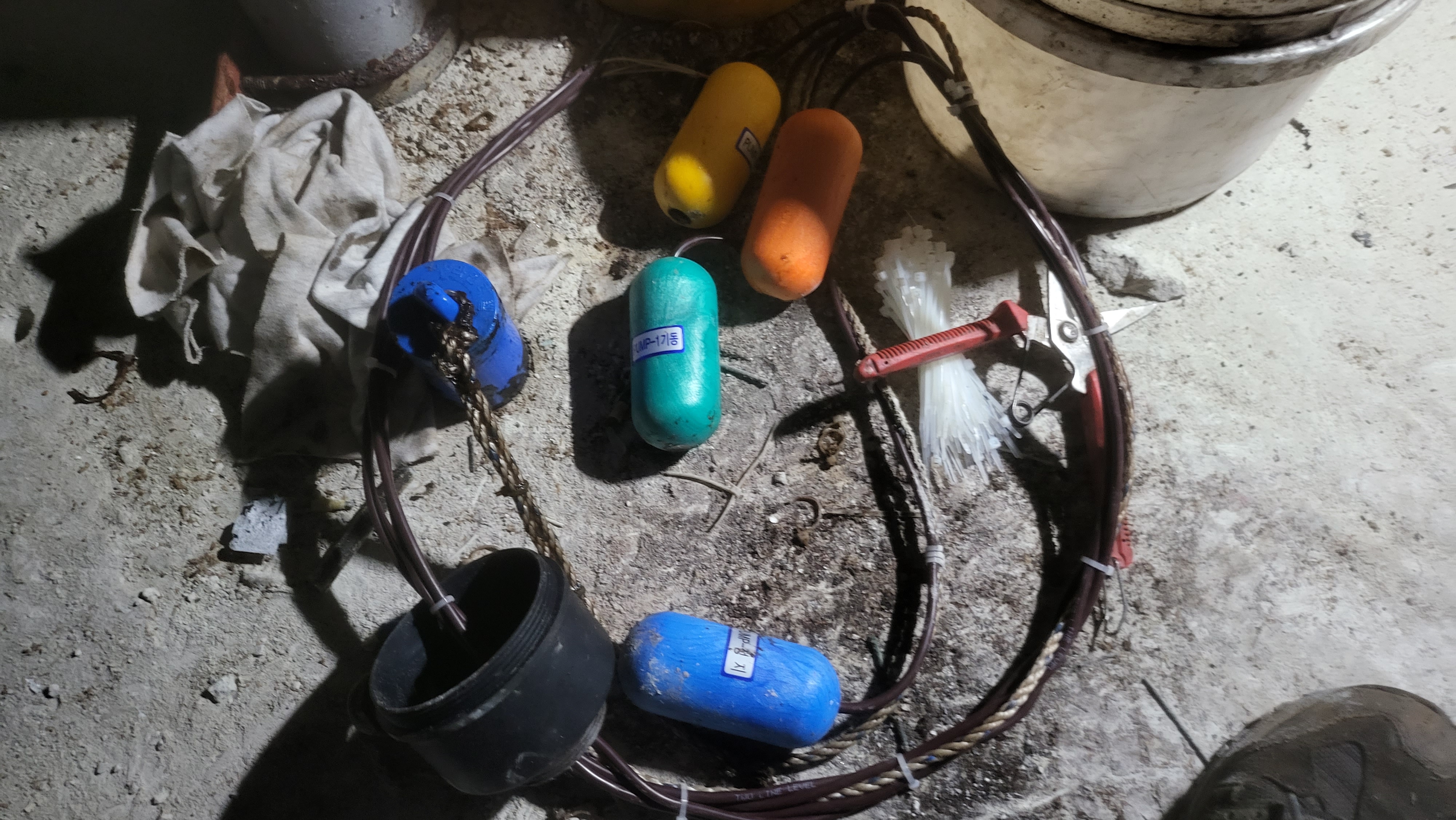

먼저 오뚜기센서 SET교체
스모렌스키체크밸브는 10K65A입니다
면간길이 체크
좌측 오수펌프는 배관이 스탠 우측 배수펌프는 그냥 강관같습니다
기존 체인은 부식으로 끊어지고 겨우겨우 인양했습니다
DWE-50/2HP
대영수중펌프로
요즘은 DWE-15B 이렇게 나옵니다
2마력2극 배수용입니다

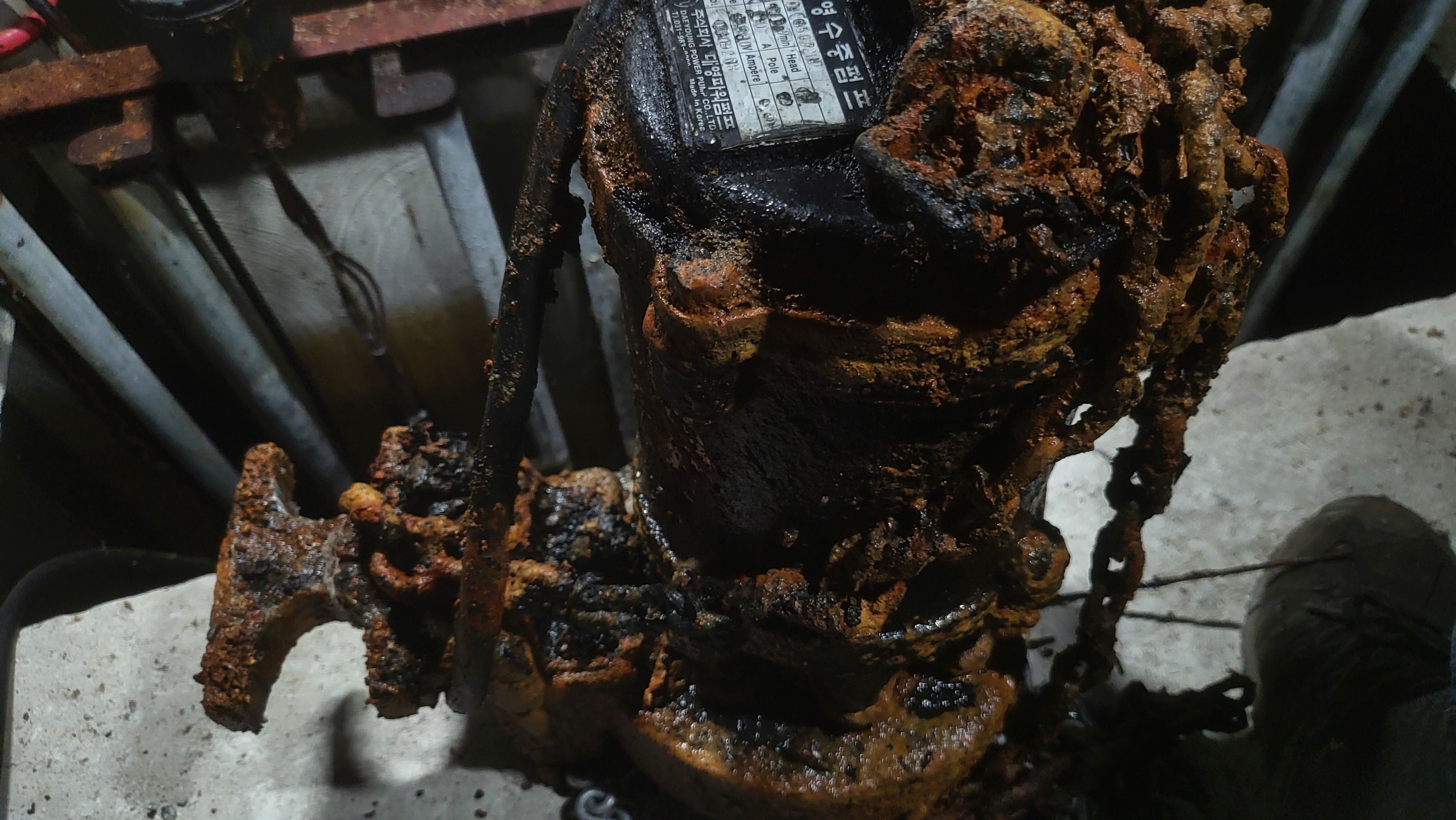

오랜사용으로 부식이 심합니다
수중펌프 인양후
원인분석을 위해 분해해보니 오랜사용으로 상부베어링이고착되어
과부하가 발생하였네요
요즘나오는 대영파워펌프 수중배수펌프
DWE15B모델입니다 1.5KW로 2마력2극입니다
체크밸브볼트등이 부식으로 안풀려 절단중

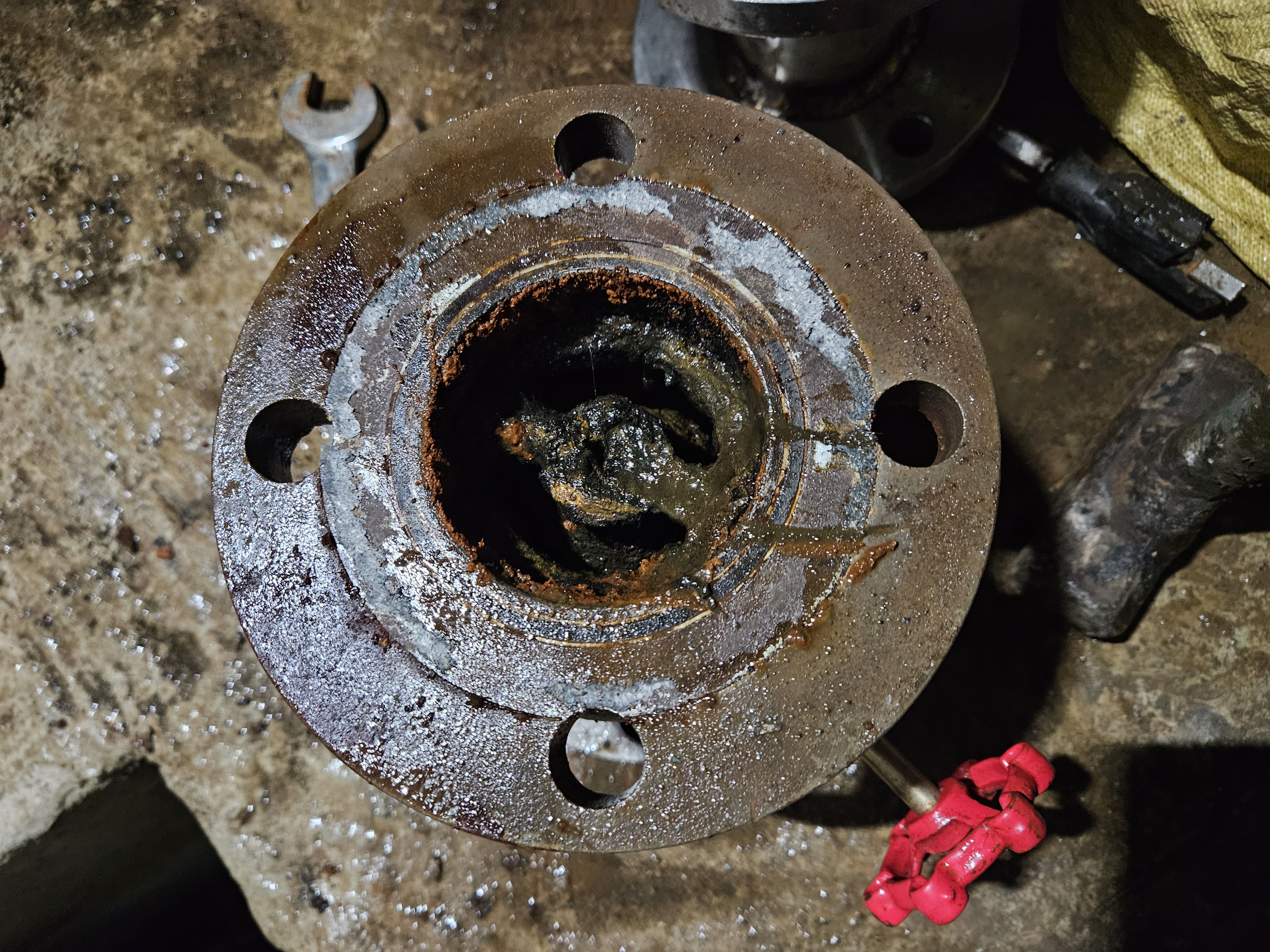

오랜사용으로 체크밸브 디스크 작동이원활하지 않네요
스모렌스체크밸브교체
레바식 버터플라이밸브에서 기어식 버터플라이밸브로 교체
자동탈착장치에 있는 수중펌프도 교체완료했습니다
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
