건물 집수정의 오수및 잡수배수 등으로 많이 사용되는 수중배수펌프입니다
DWE-15B 대영파워펌프중에 수중배수펌프로 일반적으로 집수정배수펌프로 많이 사용합니다
기계적 씰에 의한 완전밀봉된 수중모터형식으로 신뢰성이 높고 설치면적이 적습니다
모터직결형이며 운반및 설치가 용이합니다
자동탈착장치를 이용하여 배관의 해체없이 유지보수가 용이합니다
먼저 레벨콘트롤러 교체 투라인레벨 2S-2S2WC 교번제어 순차제어 하이알람발생
투라인레벨 오뚜기센서 점검중
투라인레벨 오뚜기센서 SET 일반적으로 오뚜기 센서가 4개 달리면 펌프 두대가 교번제어 순차제어 하이알람 발생입니다
한대만있을경우는 오뚜기센서는 3개이면 아래 오뚜기센서 두게에 의해 펌프가 제어되며 가장위에있는 오뚜기 센서는 하이알람 발생입니다
펌프 3대일경우는 오뚜기센서가 5개로 구성됩니다
집수정 높이에 따른 결선및 위치 선정
오뚜기 센서의 설치위치는 집수정에 유입되는 물에 영향을 받지 않으며 주변 구조물 벽 수중펌프 전선등에 오뚜기센서의 동장이 방해를 받으면 안되는곳에 설치해야 오작동을 막을수있습니다
오뚜기센서 교체후 수중펌프 시운전중 체크밸브이상을 발견 교체하기로 합니다
10K50A 스모렌스키 체크밸브
체크밸브위에 레바식버터플라이밸브는 기어식버터플라이밸브로 교체 해서 편리성을 높입니다
집수정수중펌프 배관 해체중

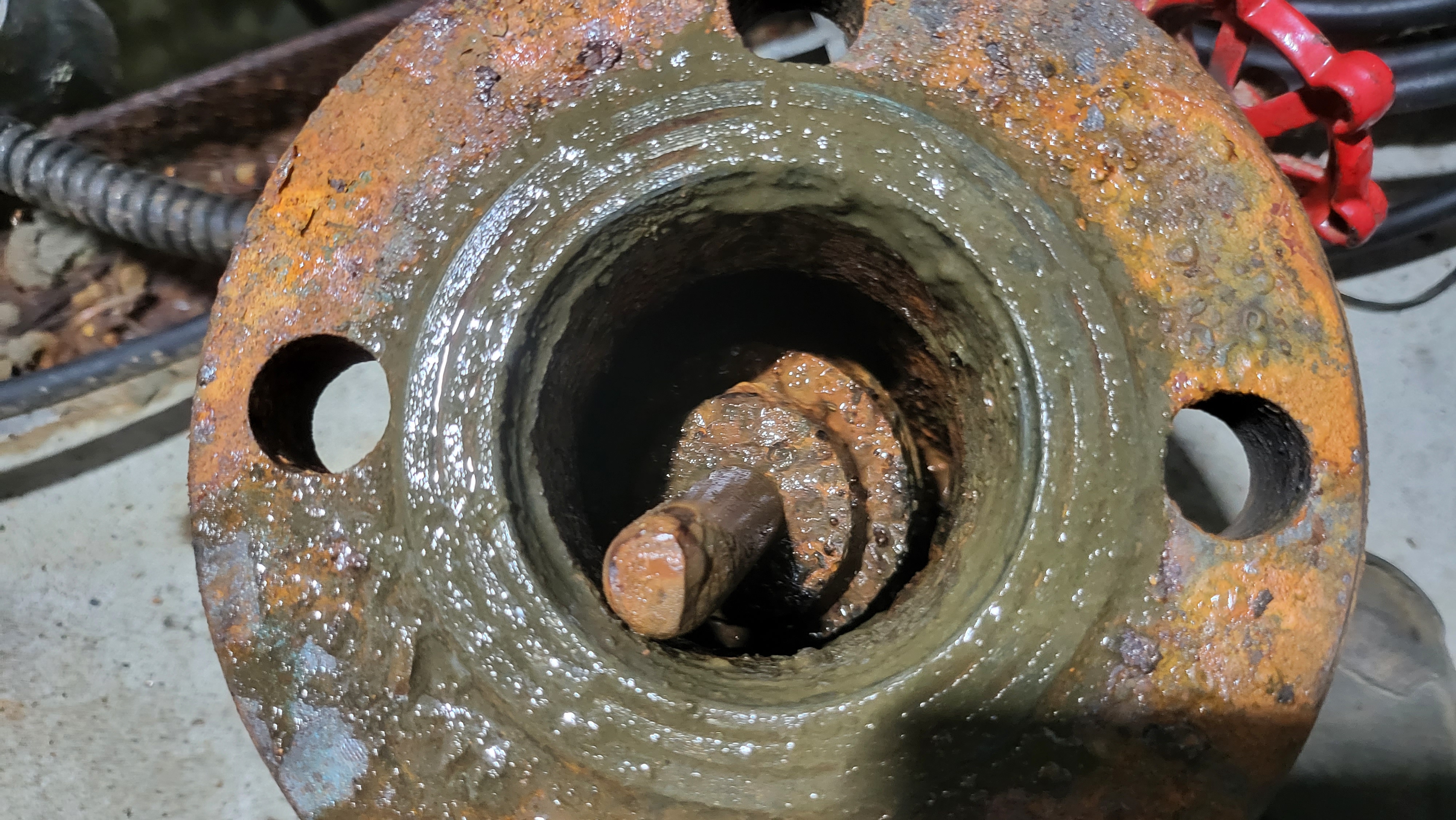

막상 스모렌스체크밸브를 분리 해보니 내부 부속이완전이이탈되었습니다
이러다 보니 반대편 수중펌프가 운전되면 위로 나가는 물보다 체크밸브고장쪽 수중펌프로 다시 돌아 집수정으로 들어와 집수정 내부의 물이 소용돌이 치고 있습니다
기존단관을 재사용해야하기때문에 후렌지 부식을제거중입니다
정상제품은 이렇게 내부 디스크와 버퍼 고정모습입니다
체크밸브뿐아니라 수중펌프및 버터플라이밸브까지 모두 교체하기로 했습니다
DWE-15B 대영수중펌프 2마력 배수용입니다
자동탈착식으로 설치됨
기존레바식 버터플라이밸브에서 사용이 간편한 기어식버터플라이밸브로교체함
수중펌프는 탈착훅을 기존 펌프에 재장착 사용
기어식버터플라이밸브교체중
수중펌프를 가동시며 좌우 누수확인중
기존 펌프 인양중
만약 집수정에 수중펌프 인양체인이 일반 체인일경우 절때 들어올리면 안됩니다
집수정 물이 닿아다 않닿았다 하는곳에는 부식이 심해서 인양시 수중펌프 떨어져 탈착장치를 파손될수있습니다
기존펌프 분리
새펌프로 교체
시운전 탈착장치에서 누수확인 어느정도 10%정도의 누수는 정상입니다
수중배수펌프 교체 체크밸브교체 기어식버터플라이밸브교체 오뚜기센서 교체후
