기계실 집수정 수중펌프 점검및 교체

서울에 있는 모 병원 집수정 수중펌프 교체 요청이 들어왔습니다

저희 대승엔지니어링에서 주기적으로 작업을 진행하는 병원이기때문에

기계실 집수정 펌프를 예전에 찍어 놓은 사진이 있어 대략 3상2마력2극 수중펌프로 판단이 됩니다

자동제어 부분은 수덕레벨 오뚜기 타입입니다

SL-4S-2W 경우는 고유 저항을 갖은 오뚜기센서 4개의 조합입니다 꼭 호환제품을 사용해야합니다

체크밸브도 찍어놓았네요 10K50A 결국 배관은 50A 라는 뜻입니다

여기서 50B 와 우리가 많이 사용하는 50A 는 같은 뜻이라 이해 하시는게 좋습니다

굳이 따지자면  내경 외경  mm 인치 이렇게 구분하는데

저도 잘 이해가 가지 않습니다

그냥 우리가 주로 사용하는 50A 로 보시면 될것 같습니다

위 사진을 바탕으로 수중펌프를 준비하고 방문

기계실 집수정 뚜껑을 열어야겠죠

먼저 자동제어 판넬을 열어 수중펌프의 권선상태를 확인해봅니다

1번 펌프는 상간저항이 ㏀ 과 ㏁ 나오는것 보니 내부 코일이 소손된것 같습니다

2번 펌프는 상간저항이 11.1Ω 나오고 절연저항도 양호합니다

준비 해온 수중펌프

DWE-15V 대영파워수중펌프중에 볼텍스 타입입니다

양정은 조금 낮지만 대신 임페라에 찌거기등이 걸리지 않습니다

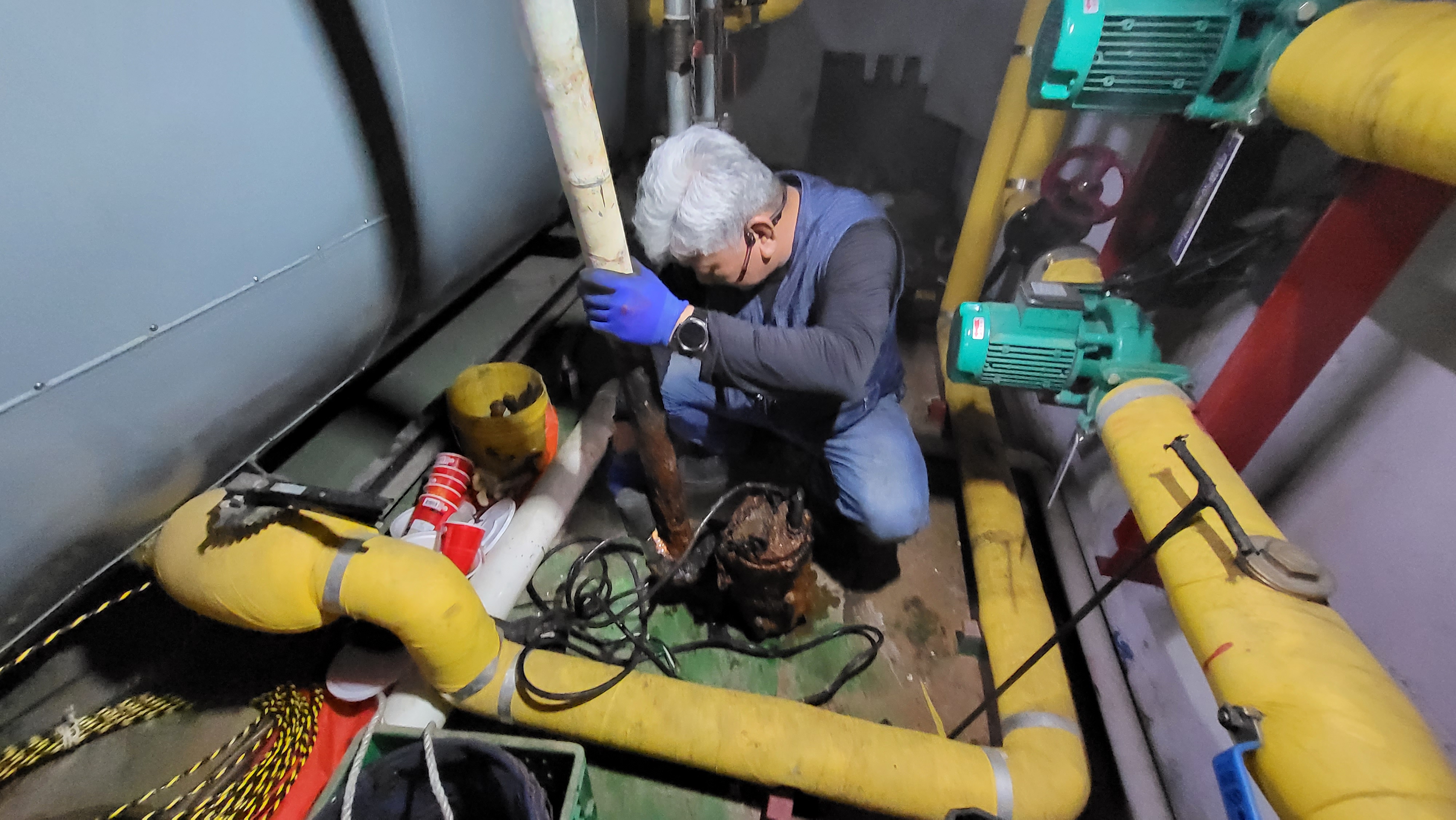

기존 펌프를 해체 하고 있습니다

인양

배관에 부식물을 제거 해보니 기존배관을 재사용이 가능한것 같습니다

교체 할 펌프와 기존 펌프 비교샷  준비해온 펌프가 약간 크네요

아마 기존펌프가 1마력인것 같습니다

수중펌프는 거의 2마력 사용이 많은데

1마력과 가격차이도 몇만원안나고 외형도 거의 비슷합니다

2마력이 유량양정에서 잇점이 있습니다

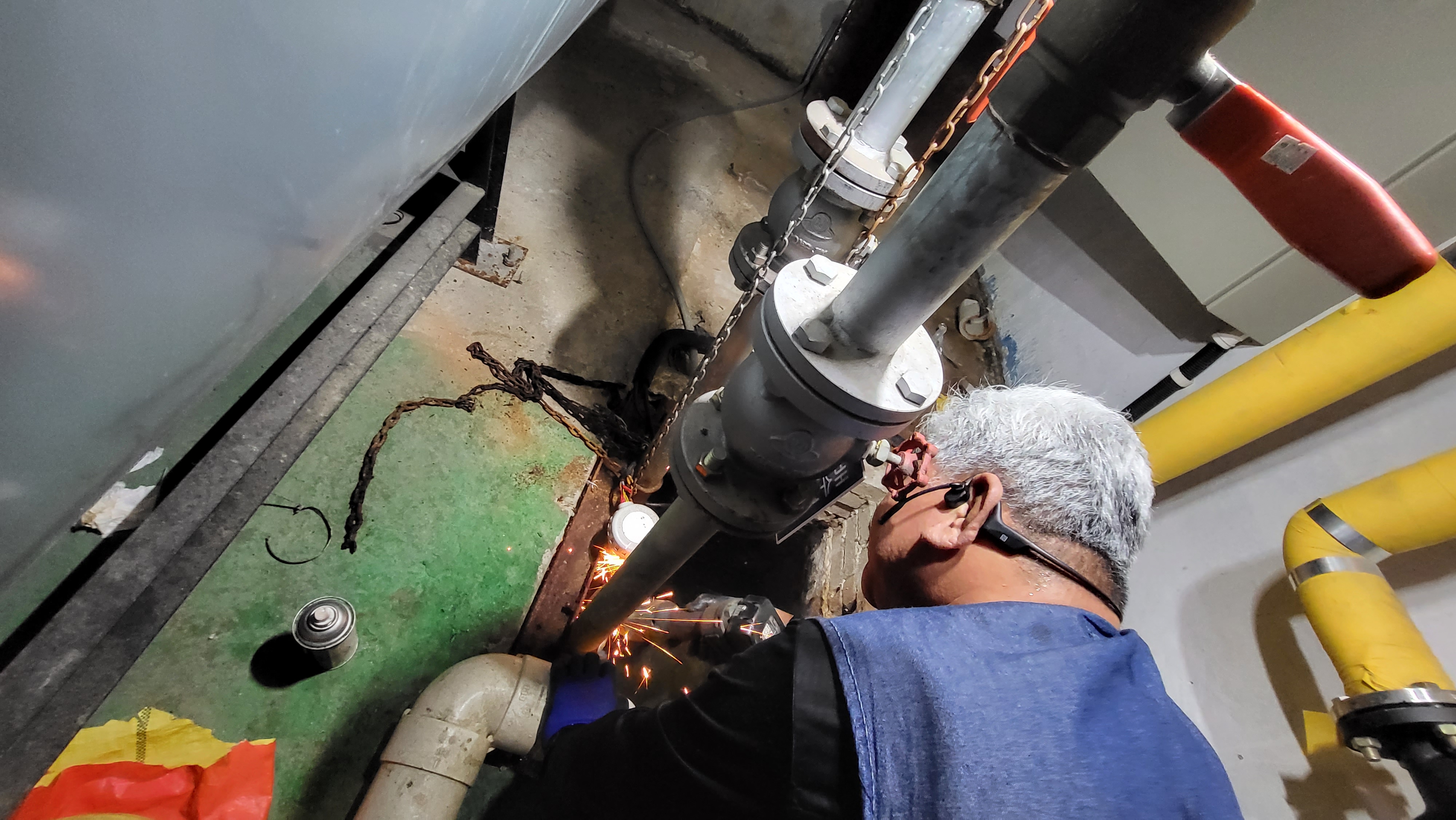

배관 후렌지 이물질 제거

크리닝

체크밸브 후렌지도 크리닝

먼저 있는그대로 요비선을 이용하여 배전판 자동제어 판넬에 연결합니다

연결중

혹시 몰라 상간저항 절연저항 체크중

상간저항이 양호하게 나오네요

EOCR 체크중 설정값조정

회전방향 확인후 설치 준비중

2.7A 로 양호합니다

1번 펌프 교체를 끝내고 시운전까지 끝냈습니다

혹시나하는 마음에 2번펌프 가동하는데 1번 펌프 배관쪽으로 역류합니다

체크밸브가 의심되어 체크밸브를 뜯어 점거 이상발견으로

교체 작업을 추가합니다

2마력 수중펌프 운전암페어

1마력 수중펌프 운전암페어

오뚜기 센서 점검 양호합니다

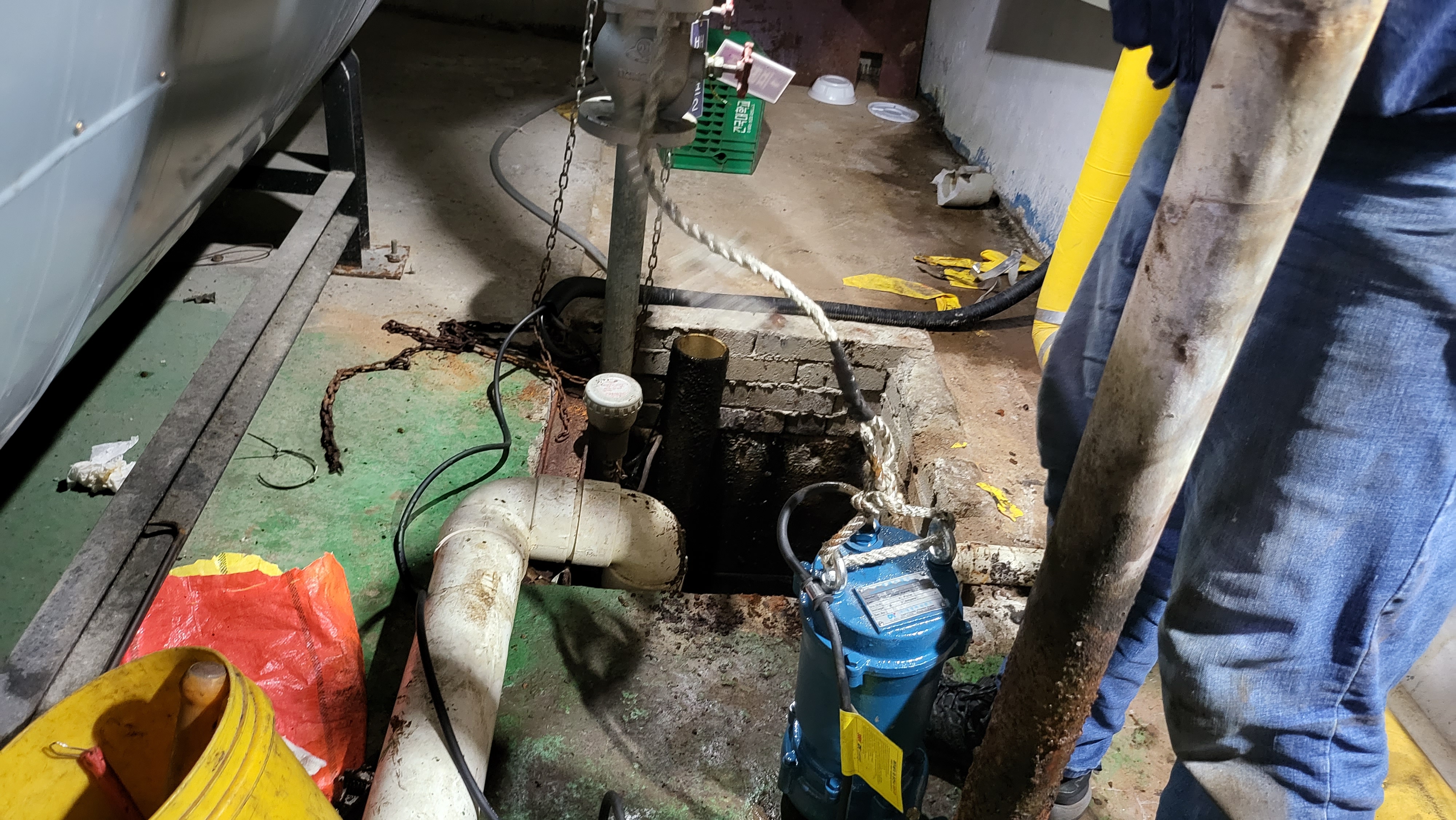

교체 완료 2마력 경우 일반체인은 부식으로 추후 교체시 아주 위험합니다

녹이 안쓰는 밧줄로 대체 했습니다

교체 완료 자동제어 판넬은 자동으로
