주차장 집수정 대아수중펌프 5마력에서 대영파워수중펌프 5마력 DWE-37B로 교체 스모렌스키체크밸브 기어식버터플라이밸브 레벨센서 레벨콘트롤교체 포함

서울특별시 서대문구에 있는 모 교회 지하4층 주차장 집수정펌프 오랜사용으로

펌핑불량및 소음 오작동등 으로 인한

기존 대아수중펌프 고양정오배수용 DSTD 37-2  에서 대영파워펌프 고양정오배수용 DWE-37B 타입으로 교체

용량은 같은 5마력2극 구경 80A 탈착형입니다

오랜사용으로 부식등으로

수중펌프 교체시 스모렌스키체크밸브 기존 레바식 버터플라이밸브에서 기어식 버터플라이밸브로교체

투라인레벨 레벨센서 교번및 순차제어 오뚜기센서 SET  레벨콘트롤러도 같이 모두 교체 하였습니다

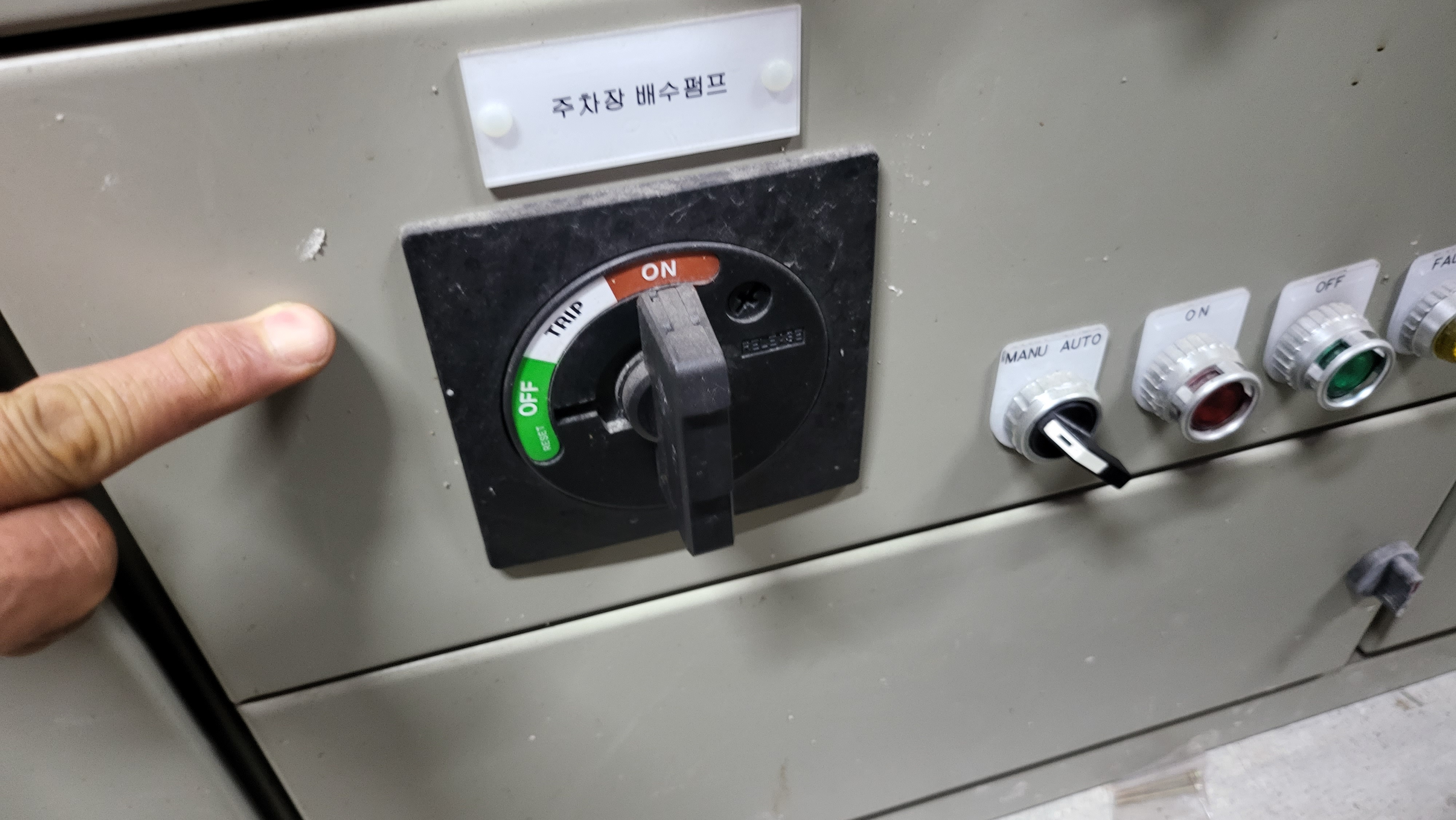

먼저 관리자님께  전원 부를 확인받고 점검전 전원을 차단합니다

수중펌프의 상간저항 절연저항등을 체크합니다

자동제어반입니다

대부분 여기에 별도 레벨콘트롤러가 있습니다

위는 전기를 인가해주는 판넬입니다

원리는 이렇습니다  전기 예로 380V3상 또는 단상 마그네트등을 사용할경우

위 전기 제어반이 있습니다 여기 마그네트 동작은

집수정에 있는 레벨센서 (오뚜기) 에서 신호를 주면 그 신호를 자동제어반에 있는 레벨콘트롤러가 인식 하여

전기 제어반에 마그네트 조작전원을 동작시켜 자동제어를 해주게 됩니다

레벨콘틀러는 투라인레벨  교번및 순차제어 하이알람 발생할수있는 2S-2S2WC 입니다

오랜사용으로 LED등 등이 많이 약해졌습니다

집수정 오뚜기 센서입니다

오랜사용으로 경화가 심합니다

또한 묶음 포인트 지점의 묶음이 떨어져 나간곳도 있습니다

집수정이 조금 크다보니 위에  스틸그레이팅 을 분리하는것도 힘드네요

확실한 점검을 위해 펌프를 인양합니다

인양후 펌프 마력 구경 타입을 확인해야합니다

탈착식이라 편한점도있고 어려운점도 있습니다

오랜사용으로 명판이 제대로 보이지 않습니다

대충 보니 대아수중펌프 3.7KW 2P  5마력2극입니다 전압은 380V 구경은80A

토출배관 스모렌스키체크밸브도 교체를 원하셔서 면간길이를 측정합니다

밸브교체시 꼭 면간길이를 확인해야 합니다 회사별로 틀림니다

면간길이가 구경80A 210이네요

위 펌프를 인양하여 점검을 하여

대영파워수중펌프 DWE-37B 탈착형으로 교체작업을 진행합니다

버터플라이밸브는 기존 레바식에서 기어식으로

스모렌스키 체크밸브

투라인레벨 레벨콘트롤러 2S-2S2WC

레벨센서 오뚜기 SET교체입니다

DWE-37B 대영파워펌프 수중배수펌프명판 5마력2극

투라인레벨 레벨콘트롤러 2S-2S2WC

레벨센서 오뚜기 SET

기어식 버터플라이밸브 스모렌시키체크밸브

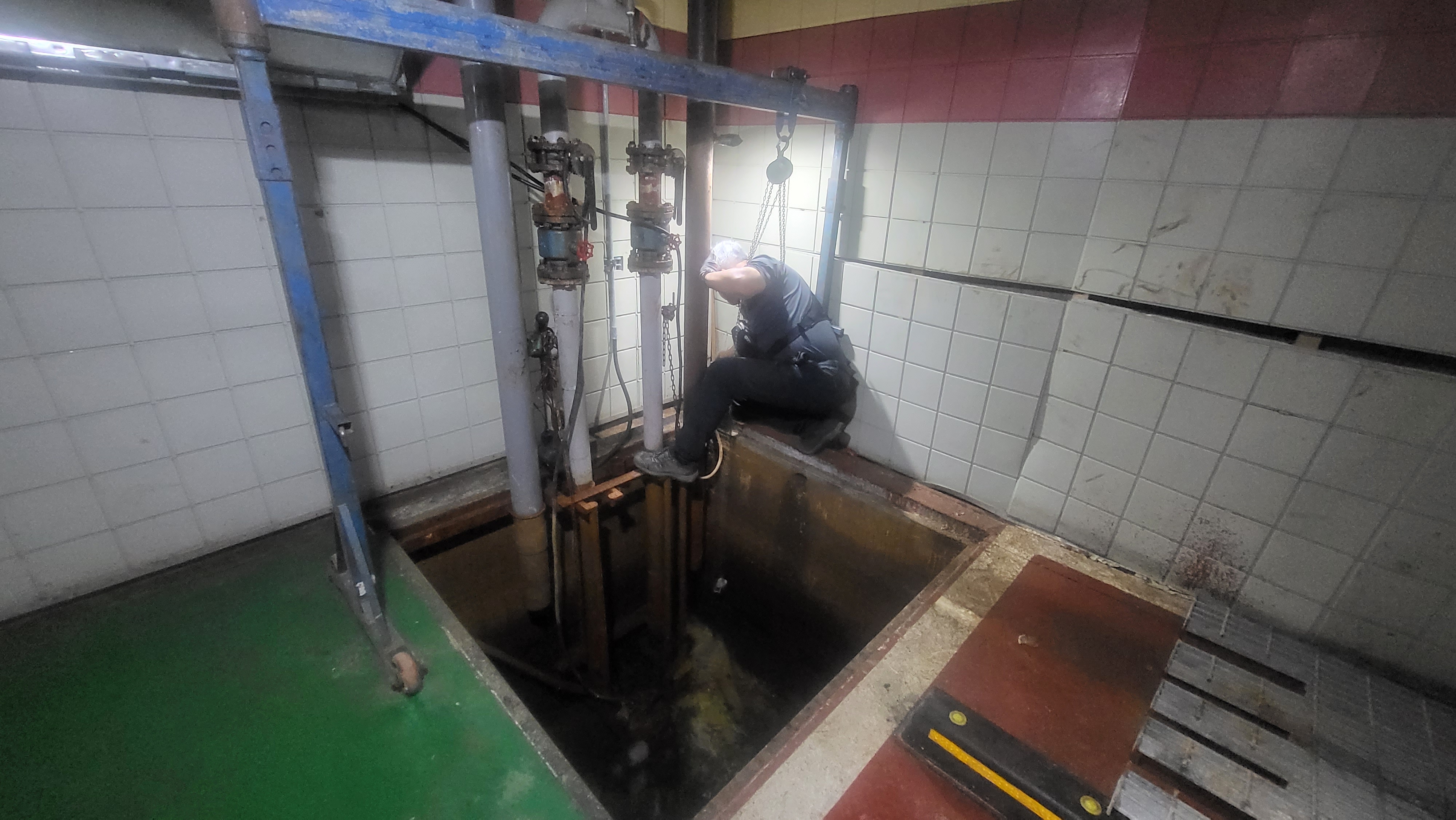

이제 본격적으로 교체작업을 진행하기위해 흎대용크레인설치

기존 펌프 제거

수중펌프 전원선 분리중 창문넘어 있네요

교체전 탈착장치의 이물질 제거

수중펌프를 탈착장치에 고정시키고있습니다

옆에 한대는 탈착장치 가이드한쪽 파이프가 부식으로 떨어져 나갔네요

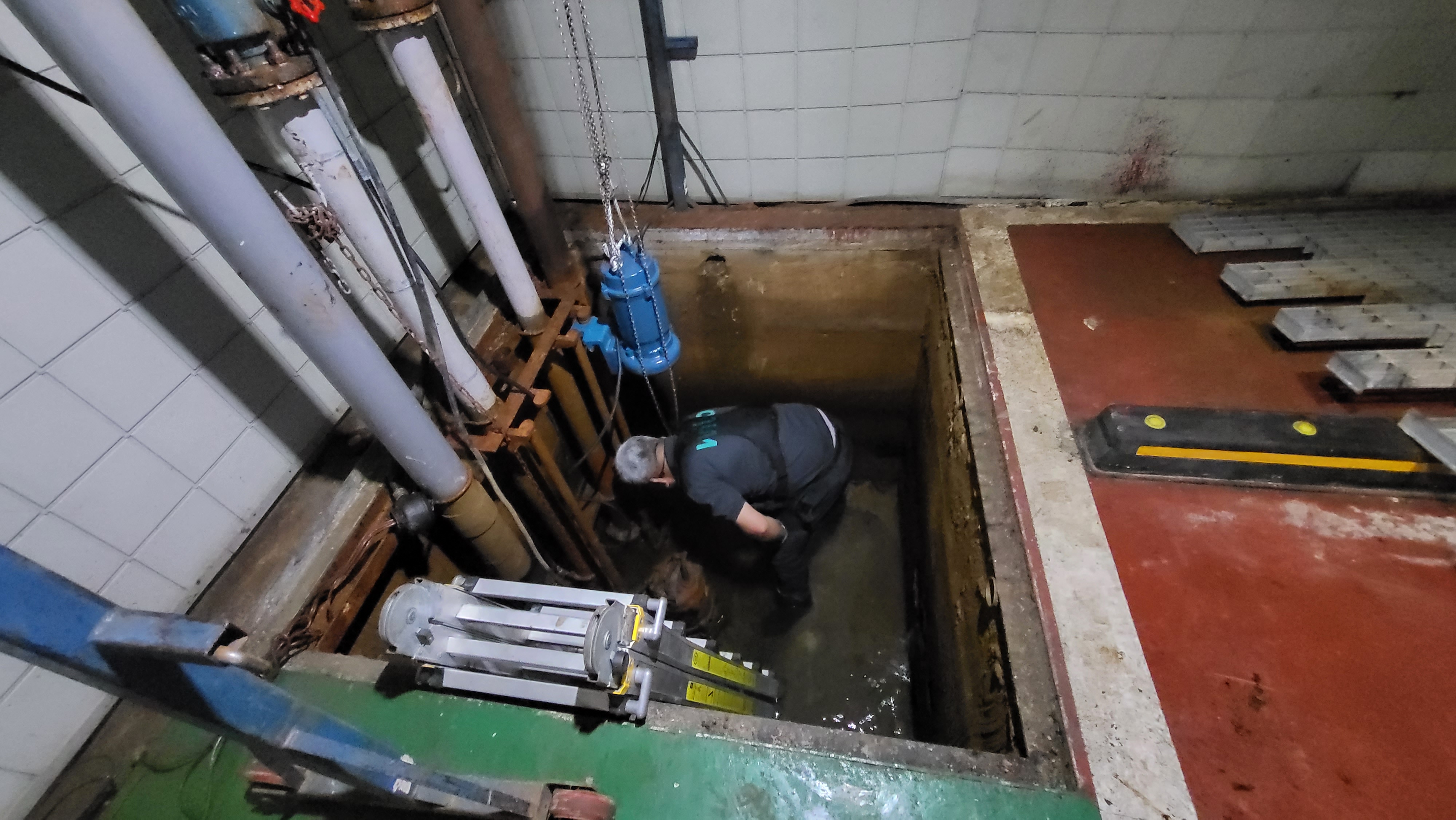

다행히 집수정이 낮아 들어가 직접 탈착장치에 펌프를 고정하기로 했습니다

탈착장치에 수중펌프 훅을 고정하고 있습니다

그새 지하수가 유입되고 있습니다

8월이라 장마끝으로 지하수 유입이 많습니다

깔끔하게 수중펌프를 교체 했습니다

이제 안전하게 집수정 스틸그레이팅 덮고 투라인레벨 오뚜기센서를 교체합니다

기존 오뚜기센서 위치가 벽면에 구조물과 방해로 인한 오작동이 일어날것 같아 스틸크레이팅을 약간 절단후 위치를 옮겨 오뚜기센서가 구조물에 방해를 받지 않고 정상작동을 하게 위치를 변경합니다

레바식 버터플라이밸브 분리중

오랜 사용으로 볼트가 부식되어 짤라내고 있습니다

기존 단관 가스켓 제거중

단관 후렌지크리닝

스모렌스키 체크밸브 내부에 이물질이 붙어 수중펌프가 정상작동해도 펌핑이 제대로 안되었네요

반대쪽도 같은 방법으로

기존 레바식 버터플라이밸브에서 기어식 버터플라이밸브로

스모렌스키 밸브교체를 했더니 제법깔끔합니다

집수정 내부 정상작동중
