저수조 정수위조절밸브 SWV-FS12B 80A에서 신형 SWV-FS12D 80A로 교체

경기도 고양시에 모 건물 저수조 정수위밸브 입니다

정수위조절밸브가 정해진 정지점 수위를 계속 넘어 고수위 경보가 작동하여

알아보던중 저희 대승엔지니어링으로 연락이 왔습니다

먼저 여러장을 사진을 보내주셨습니다

사진을 보니

신우정수위조절밸브 입니다

구경은 명판에도 있지만 하부케이싱에 80A 라고 각인되어있습니다

사진에 각도을 잘찍으셔서 한장에 사진에 모든게 함축되어있어 알아보기가 편합니다

신우공업 정수위조절밸브 전자볼탑타입 명판



위 사진을 보고 견적을 넣고

교체로 작업을 진행합니다

먼저 레벨콘트롤러에서 작업할동안 물사용에 문제가 발생하지 않도록 수위점검을 합니다

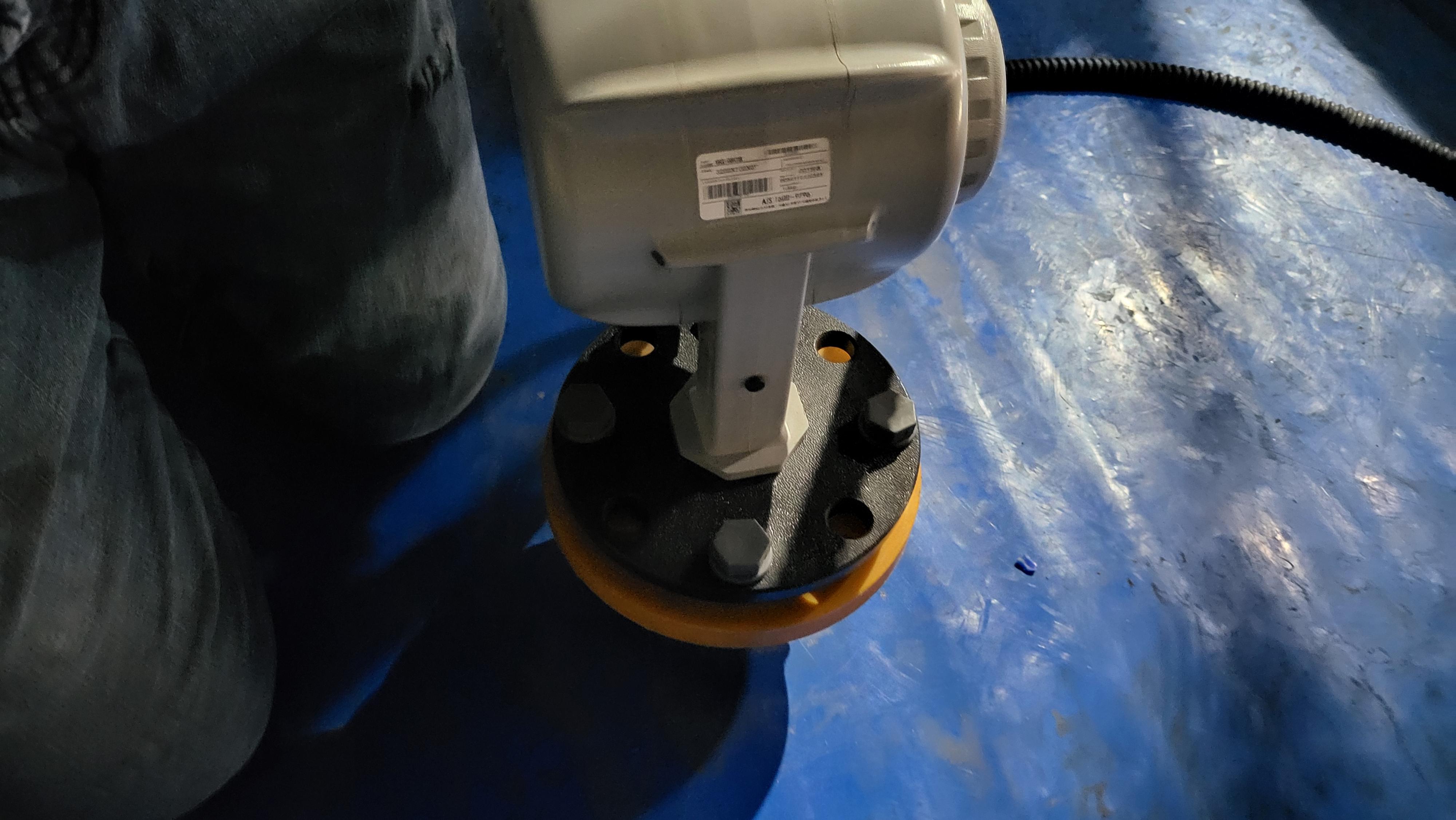

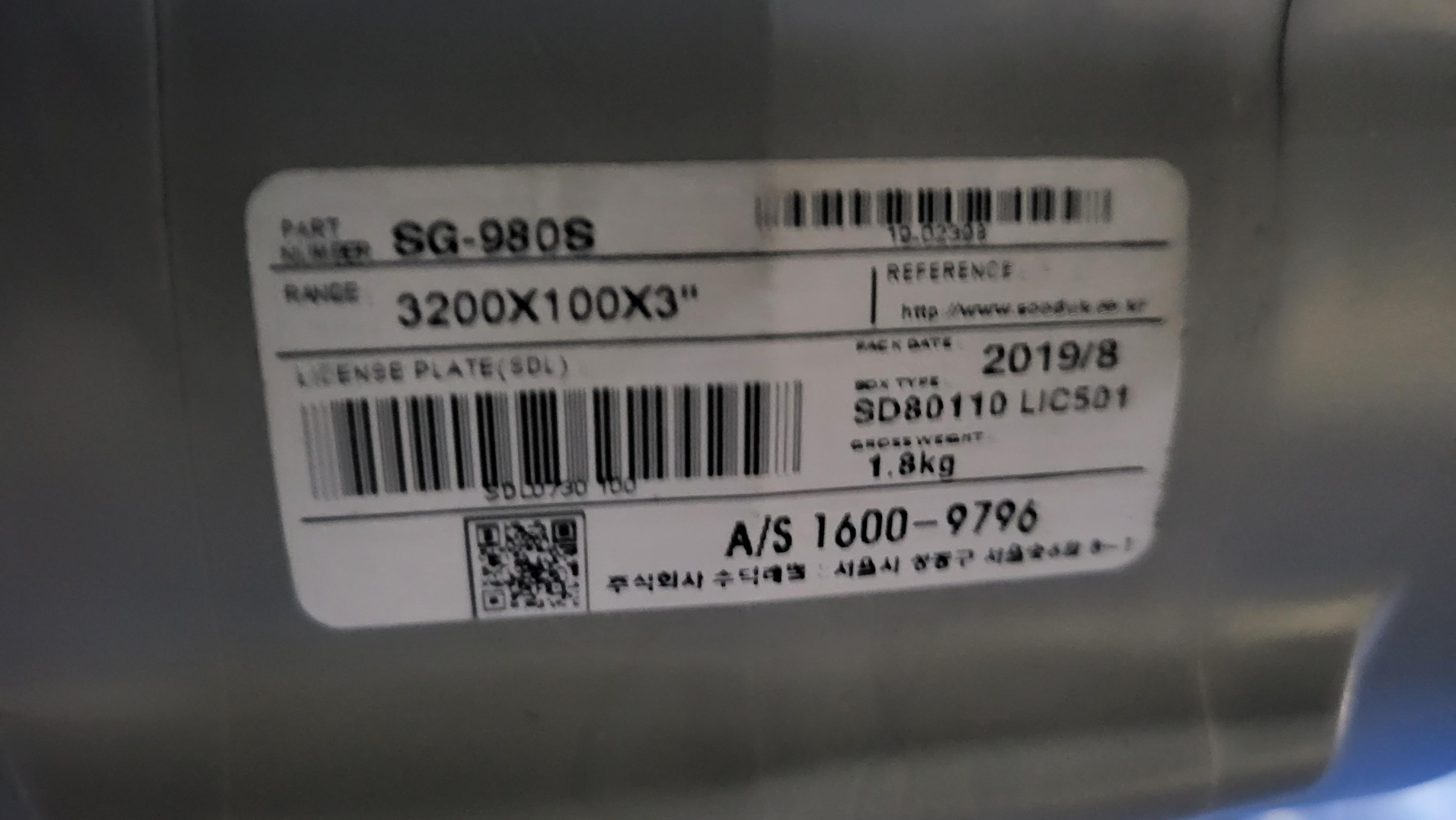

작업전 레벨센서명판으로 보고 수위등을 설명함

전자변 전원이 신우밸브경우 짹으로 호환되기때문에 짹으로 수정중

관리자 분들이 정수위밸브대해 궁금하셔서 현장에서 분해하면서 설명드리고있음

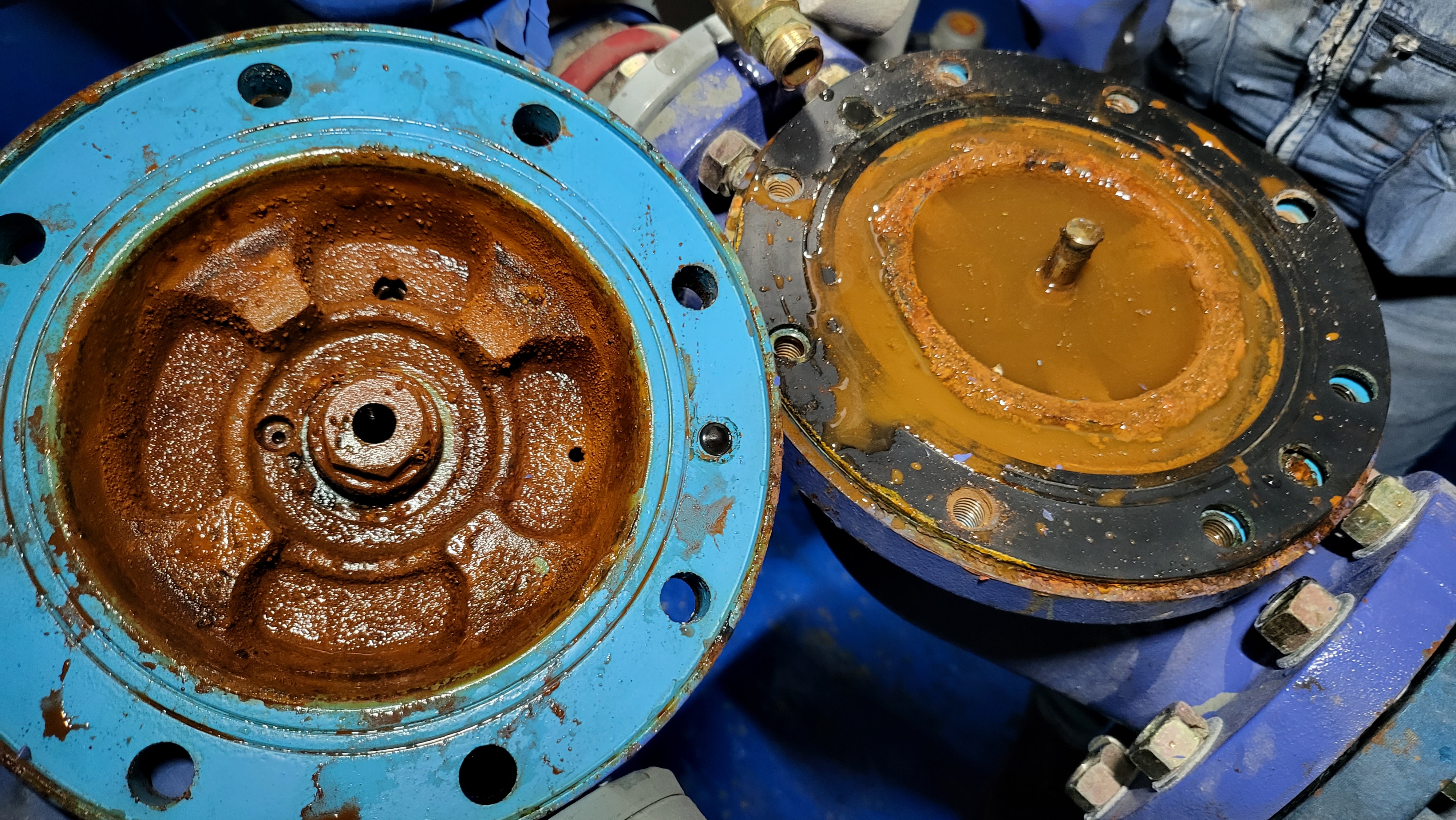

상부카바 분리 부식으로 인한 상부 압력발생에 이상으로 정수위밸브가 제대로 닫히지 않음을 설명

다이아후램 소손시에는 정수위밸브가 안열림현상이 발생함

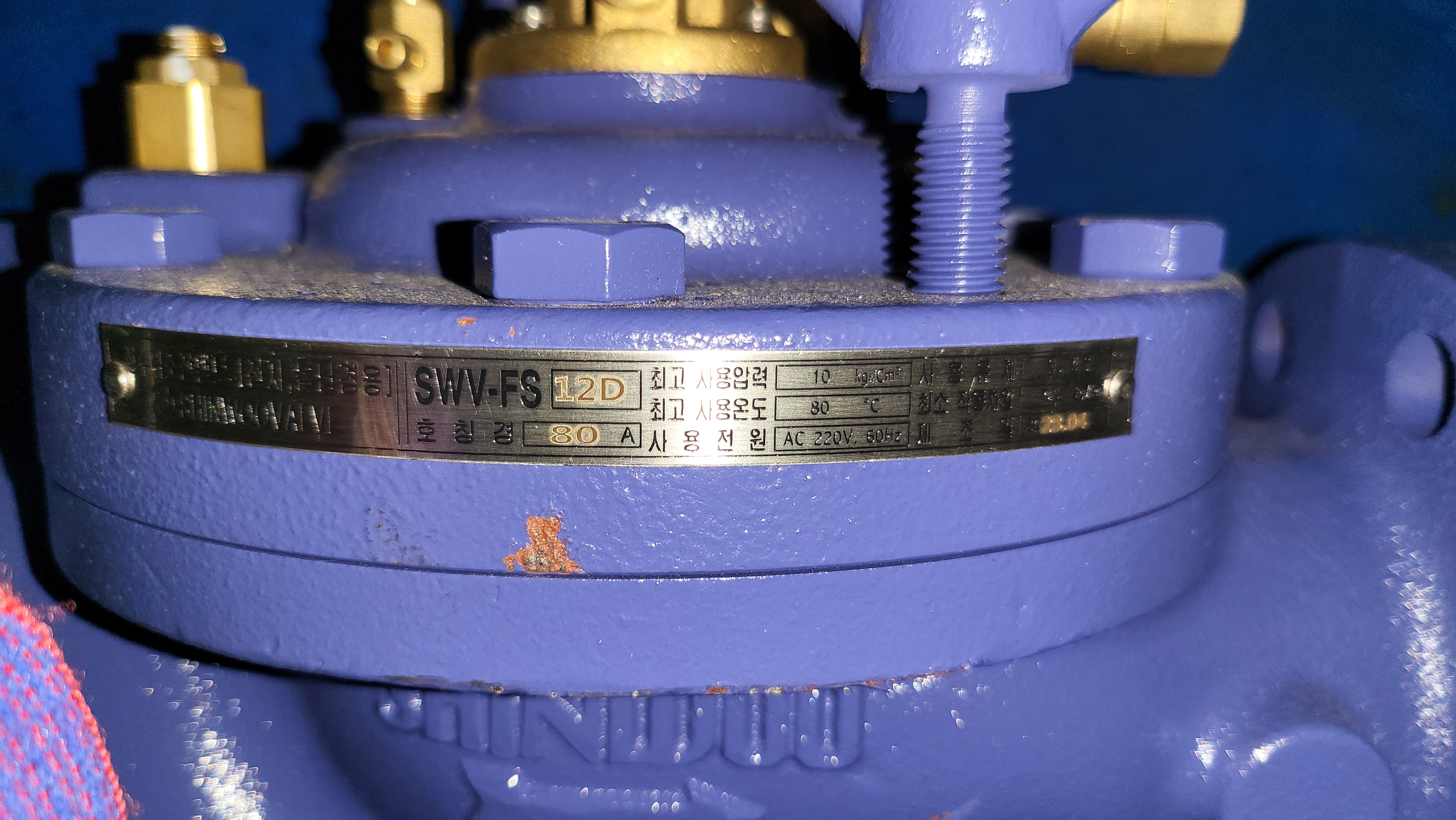

교체 해드릴 신품 SWV-FS12D 80A

항시 최신 제조품을 교체작업을 진행함

후렌지 가스켓 제거

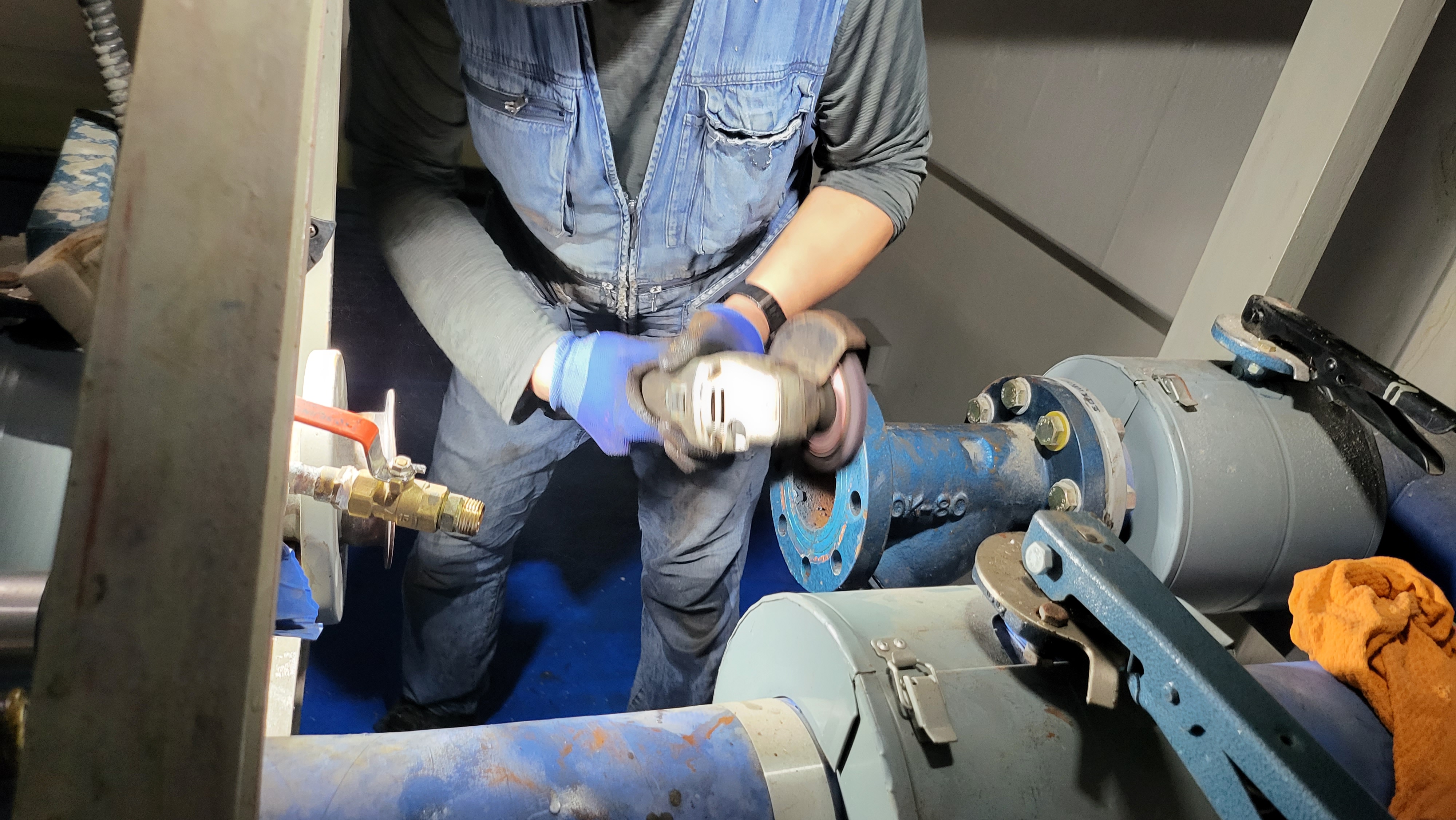

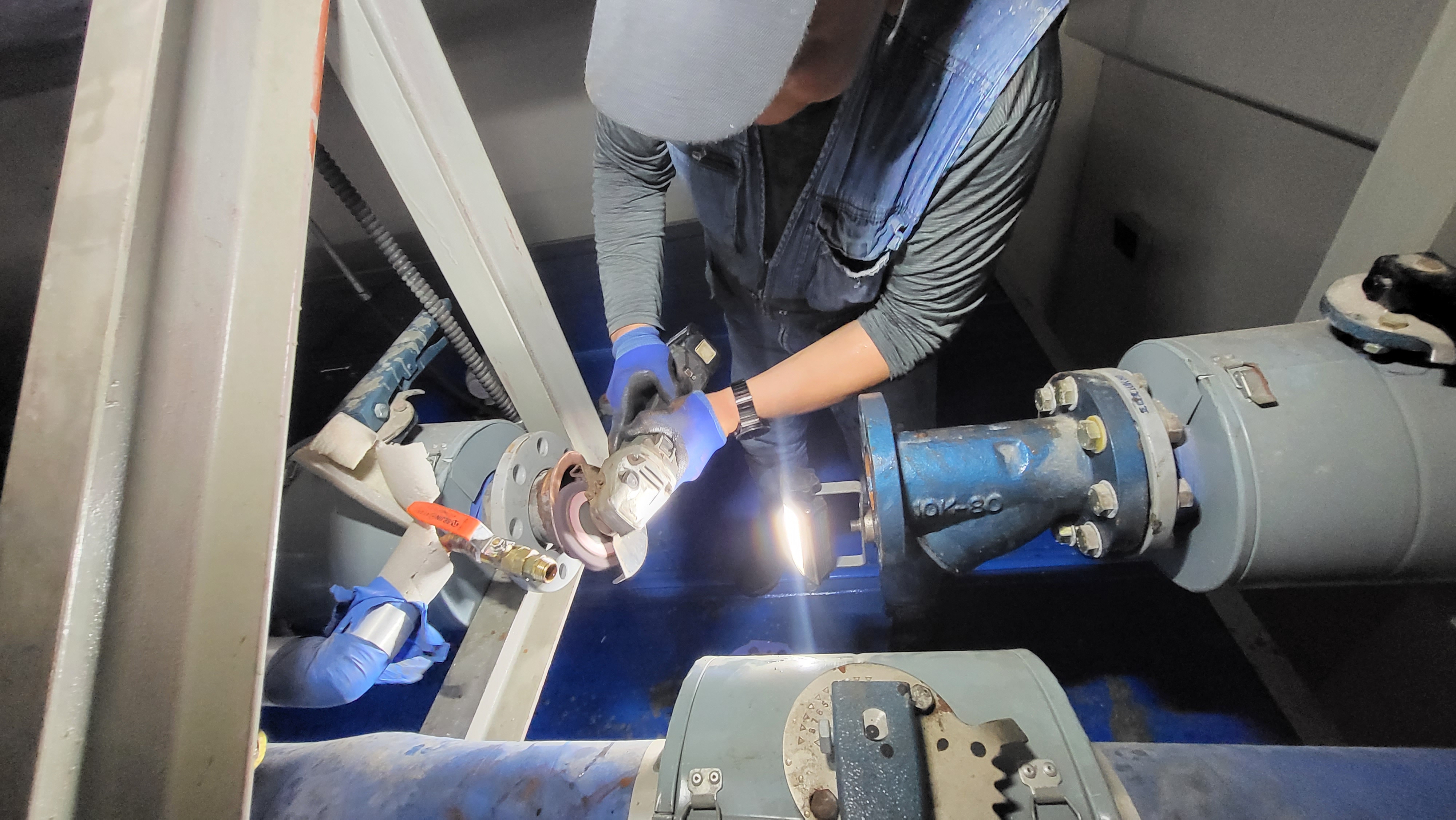

크리닝

이물질제거

플러싱 작업으로 이물질제거중

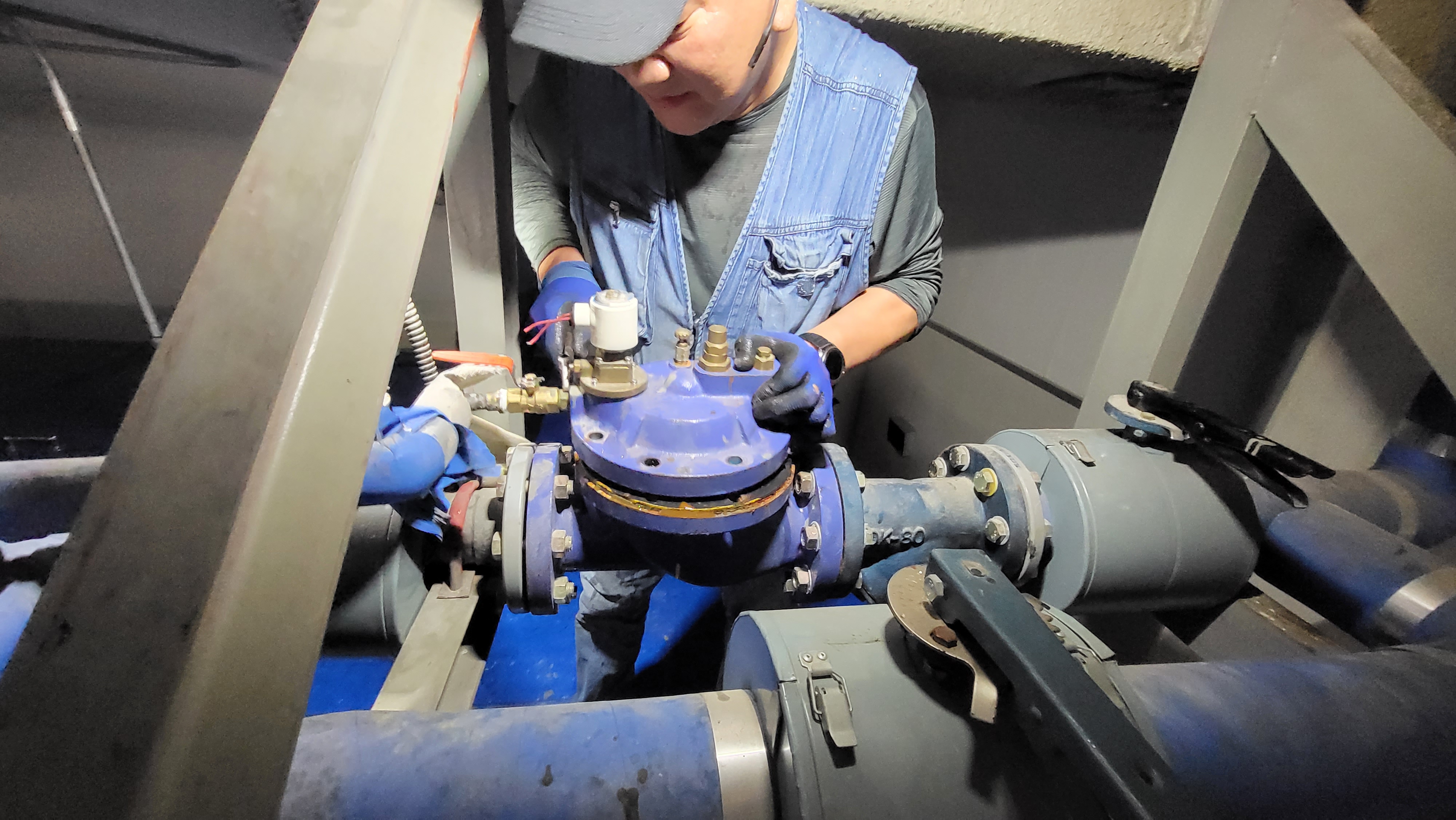

신형모델 배관에 부착중

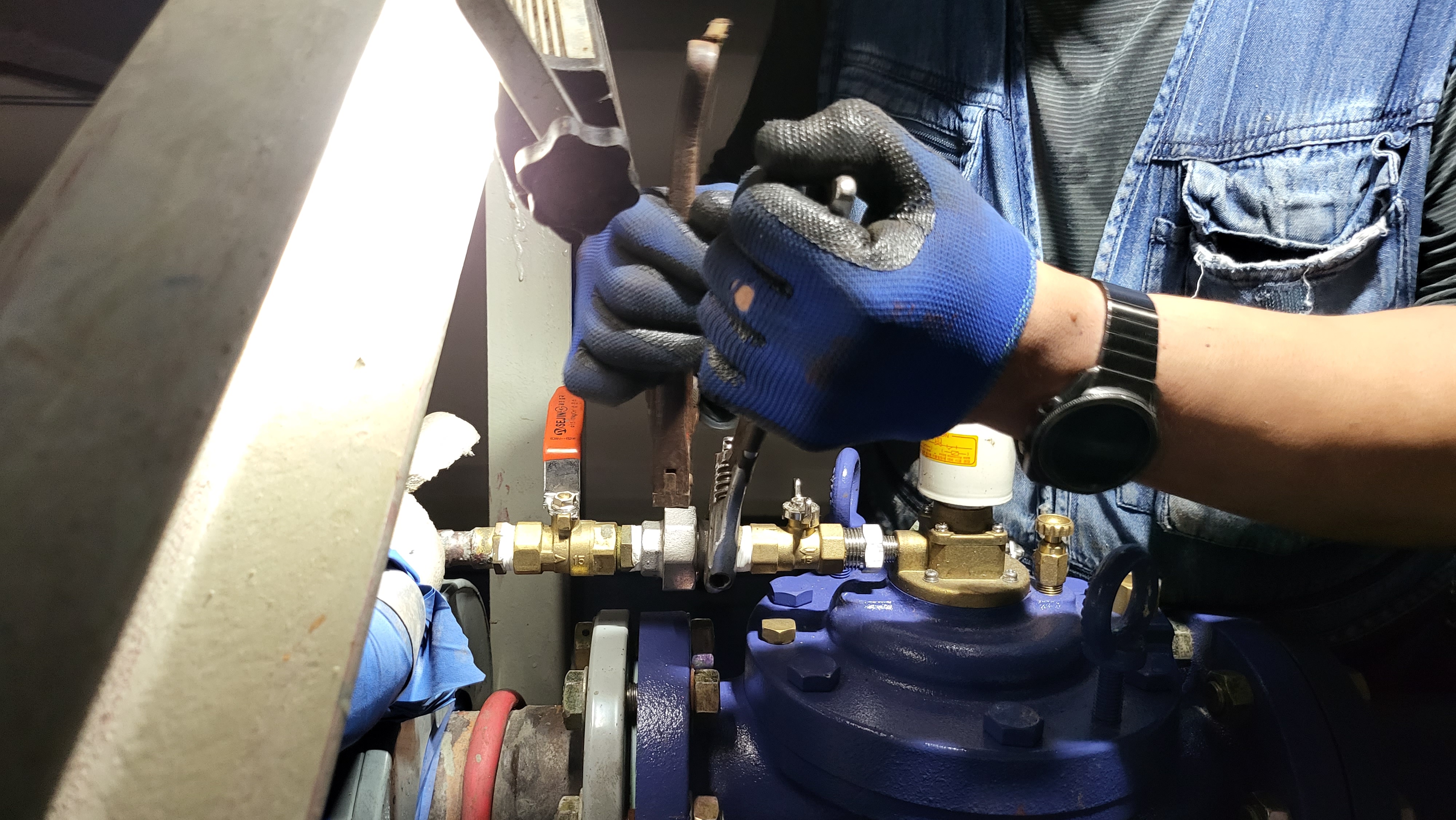

솔레노이드밸브 후단과 볼탑라인 배관이 동용접으로 되어있어 유니온을 사용하여

추후 점검및 보수가 용이하도록 함

시운전전 에어빼기

누수 확인및 보온

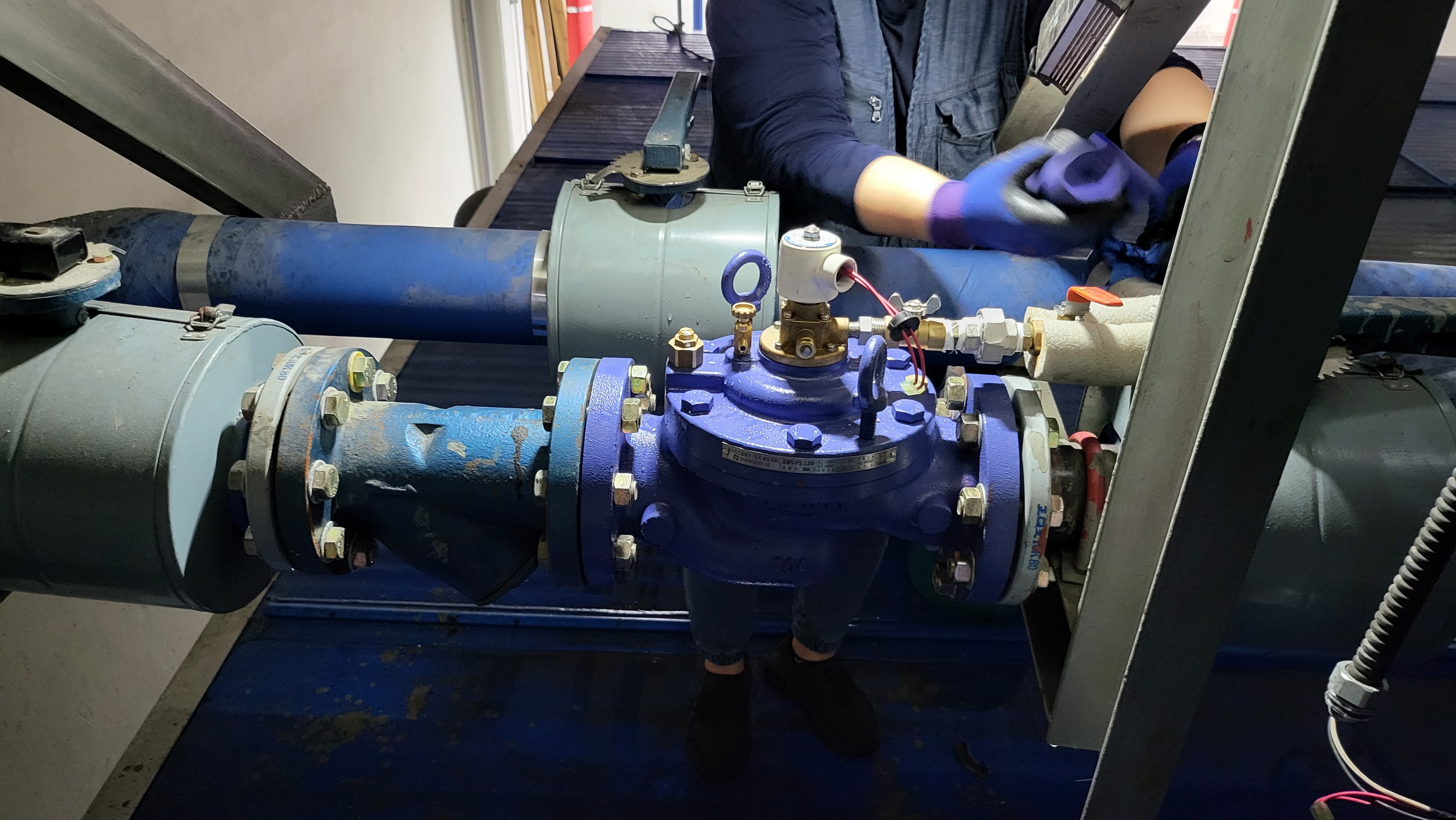

시운전 완료

시운전후 저수조 올라간김에 정수위밸브 배관 구성도 찍어놓으면 추후 문제시  해결이 쉬움

정수위밸브 고장시 물넘침 방지를 위해 설치된 피스텍밸브

우측 저수조 셀렉터스위치를 위치  레벨콘트롤에서는 스타트 램프가 들어왔으나 점딩이 안됨

단자대에서 점검해보니  램프는 점등되나 단자대에서는 출력이 안됨
