항상 저희 대승엔지니어링을 애용해주시는
대구에 있는 모 업체 입니다
3상440V 2마력 수중펌프 샤프트 절단으로 인하여 보내주셨습니다
일반 주물펌프에 비해 스탠수중펌프는 5,6배의 가격이라
수리를 원하셨습니다
택배로 보내주셔서 점검에 먼저 들어갑니다
펌프 분해전 모터 코일상태를 절연저항과 상간저항 측정 이상무
수중펌프 흡입측 카버벗겨보니 임페라가 툭 빠져버리네요
사진처럼 샤프트가 절손되었습니다
수중펌프를 분해 하기위해 오일을 빼냄니다
수중펌프 메카니칼씰 부분 분리
수중펌프 샤프트와 임페라
임페라도 샤프트가 절손되면서 쳤는지 샤프트와 조립되는 공차부분이 이격이 생겼습니다
샤프트 용접을 위해 힘이 가는부분이라 나사를 틀어 스탠봉을 밖았습니다
용접후
미리 측정해놓은 칫수대로 가공을 합니다
가공후 임페라는 스로트 가 있는곳 가서 키자리를 가공해야합니다
임페라 뒷 리데나 측정

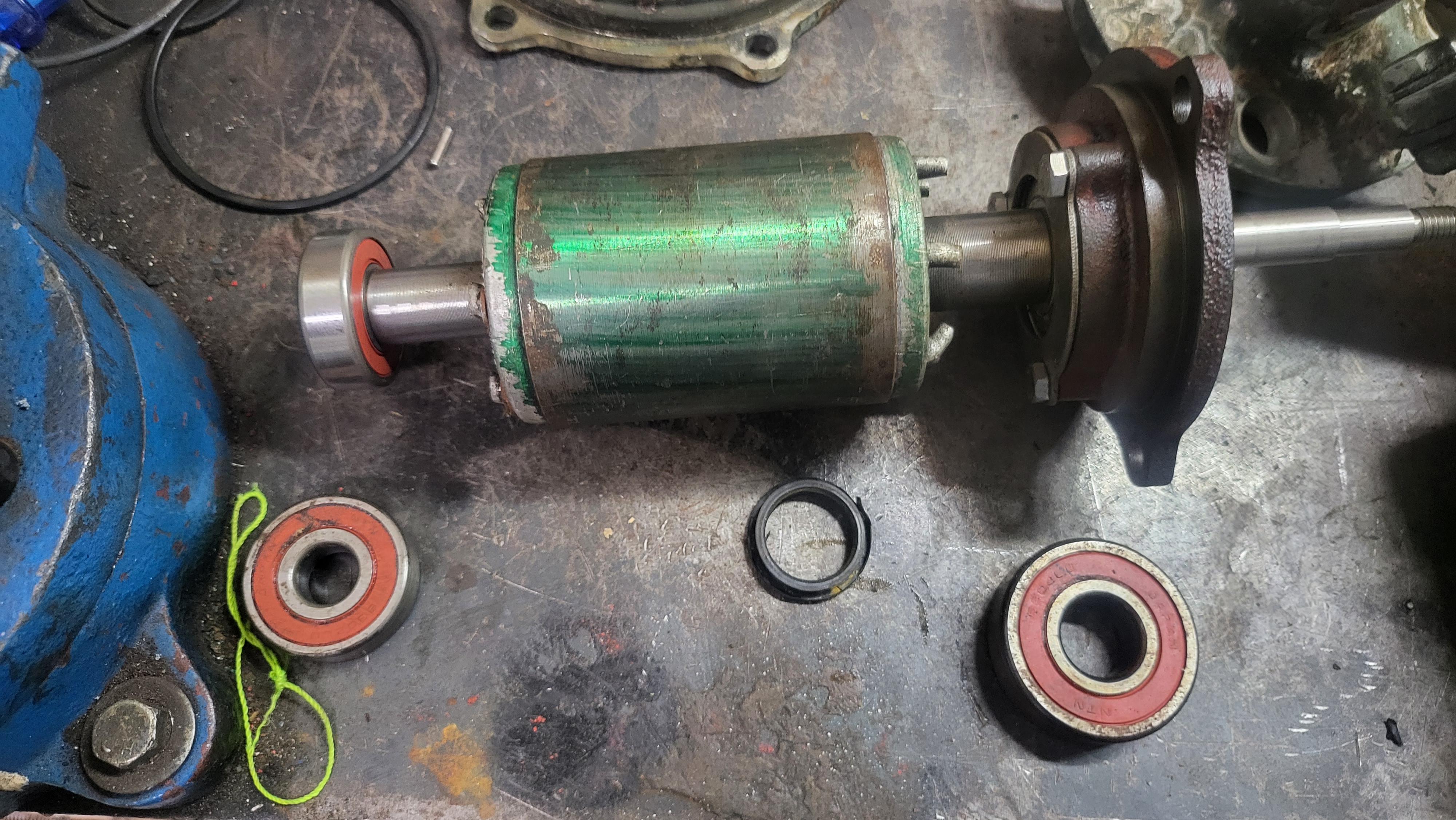

베어링유도가열 무엇보다도 베어링은 충격없이 교체를 해야합니다 베어링유도가열기 사용

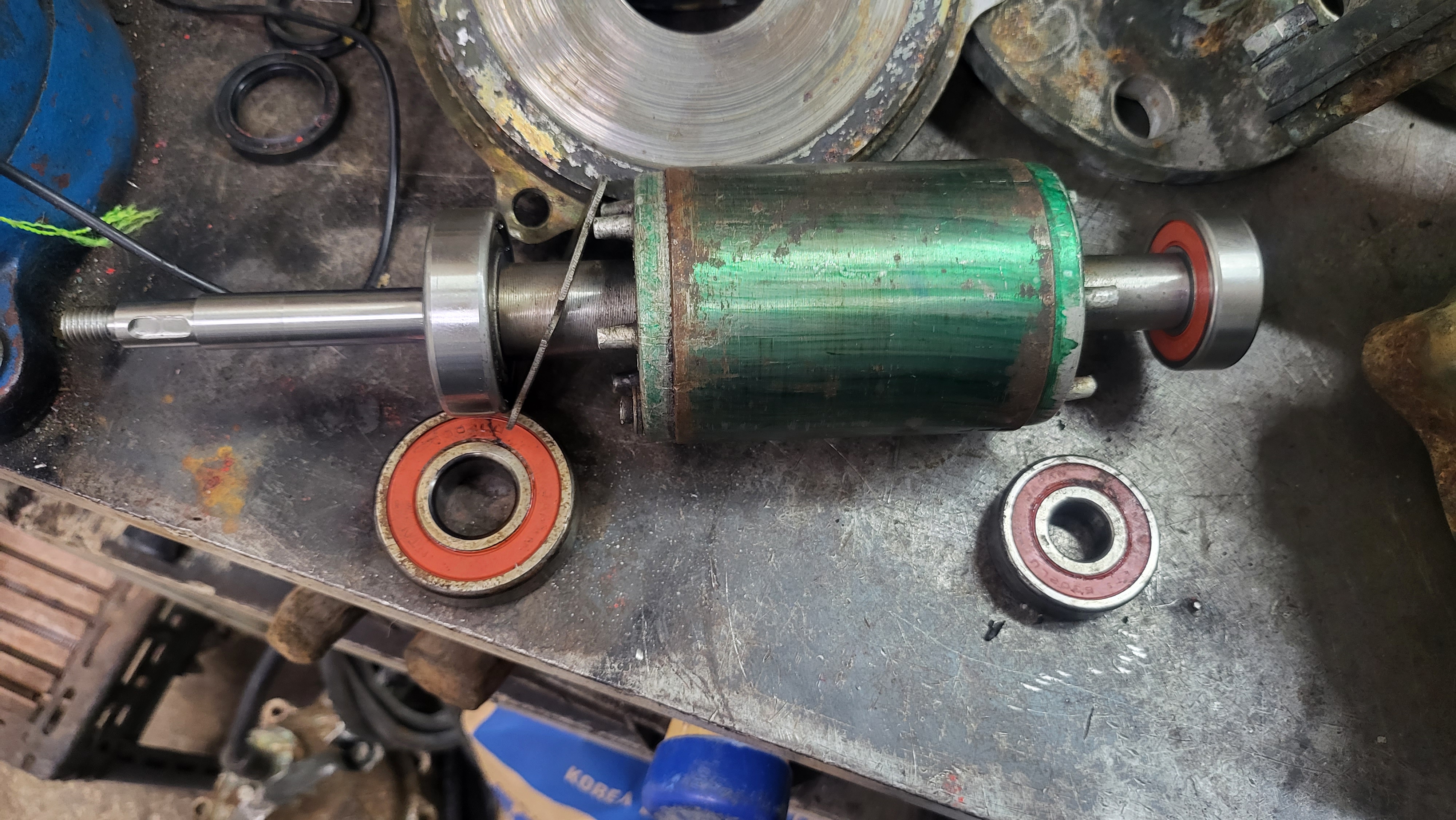

베아링교체
부하측 카바를먼저 조립합니다
권선은 이상없어 건조후 조립합니다
우선 수중펌프 모터 부분만 조립후 권선이 이상없는지 시운전해봅니다
수중펌프용 이중메카니칼씰 조립
리데나 교체후 메카니칼씰 부분 조립
오링교체및 진공도 테스트 메카니칼씰 부분
수중펌프 몸체 부분 진공도 측정
임페라 조립및 수중펌프 흡입카바와 간격조정
수중펌프 받침대 조립
시운전
출고
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
