서울 강동구에 있는 모 병원 저수조에 있는 신한정수위밸브 입니다
2017년도 저희 대승엔지니어링에서 전체 오버홀 해준적이 있던곳입니다
시수 정수위밸브 배관이 제대로 고정이 안되 밸브가 닫힐때 워터햄머가 발생한는곳입니다
워터햄머가 발생할경우 찌꺼기 유입으로 인한 정수위밸브 수명이 상당히 단축되는데
수리후 5년정도 이상없다

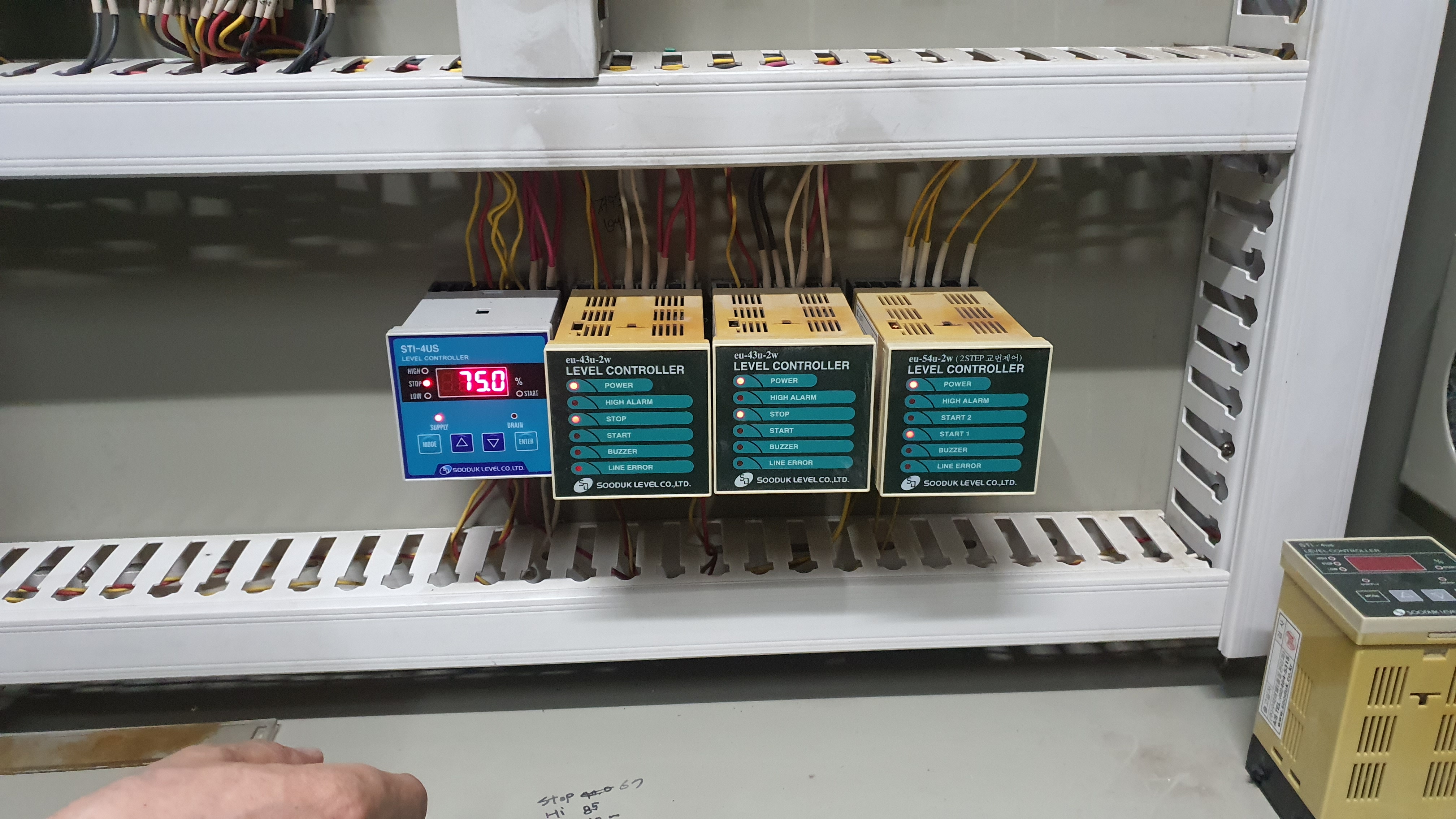

이번에 하이알람이 발생하여
밸브를 신형으로 교체작업을 진행하였습니다
병원 특성상 항상 물을 사용해서 긴급으로 진행하였습니다
SHWLC-01 65A 저수조 정수위밸브 신한콘트롤밸브 설치됨
밸브 교체를 하기위해 솔레노이드밸브 전원을 짹타입으로 변경함
교체할 신한시스템 신형밸브
저희 대승엔지니어링은 설치후 문제 발생시
본사A/S받는데 문제 없게 항상 최신제조품으로 교체작업을 진행합니다
본사에서 2년간 특별한 사용자 잘못이 없을경우 A/S를 2년간 받으실수있습니다
기존 정수위밸브 탈착중

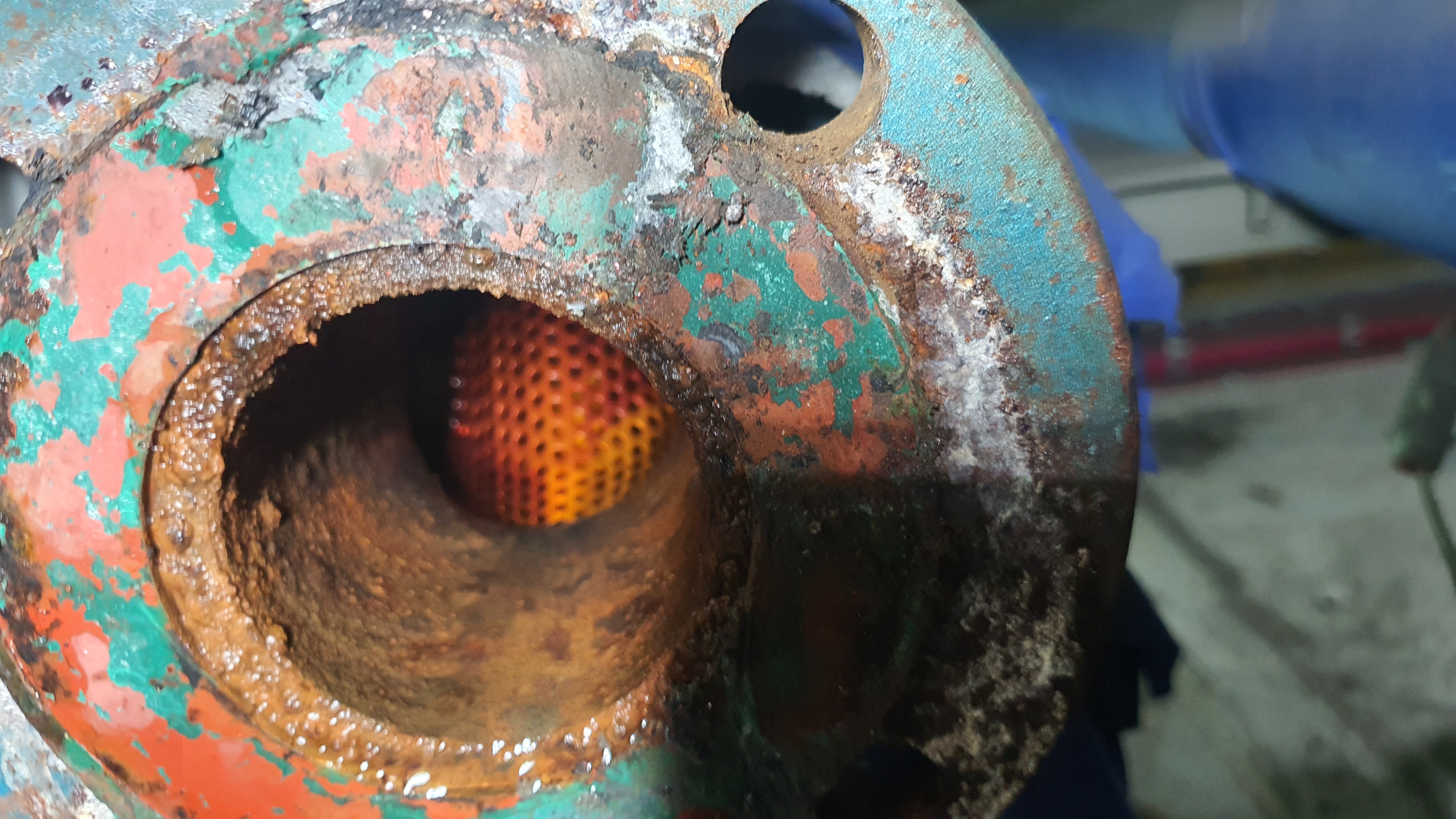

시수 인입쪽을 스트레이와 바로 붙여놓아 스트레이너 후렌지에 부식이 심합니다
다행히 스트레이너 내부 상태는 괜찮습니다
정수위밸브 교체전 후렌지 부식제거중
후렌지쪽도 부식제거중
부식제거후 후래씽
정수위밸브 조립전 스트레이너 크리닝과 후래씽후 깔끔합니다

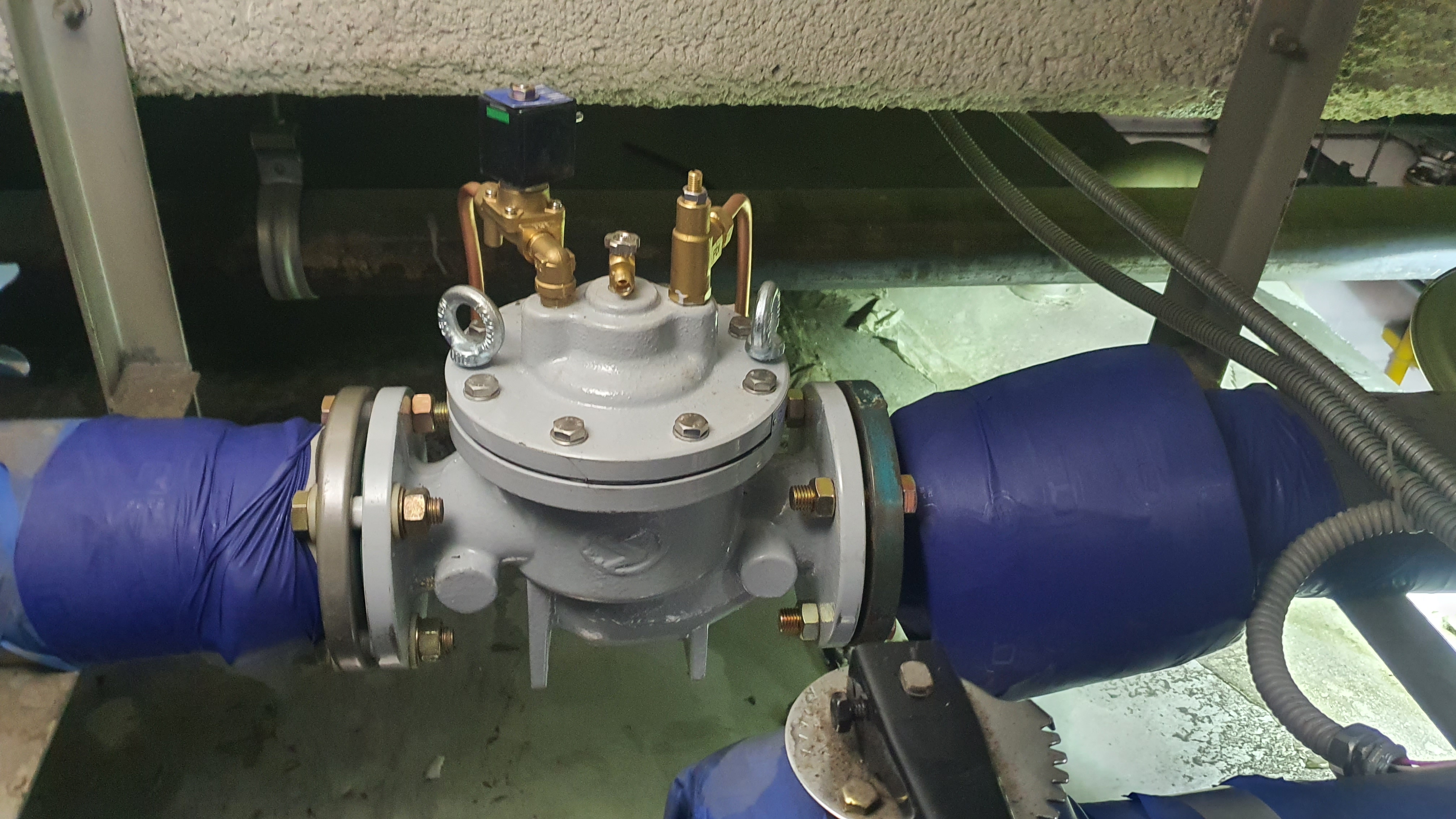

신형밸브 부착중

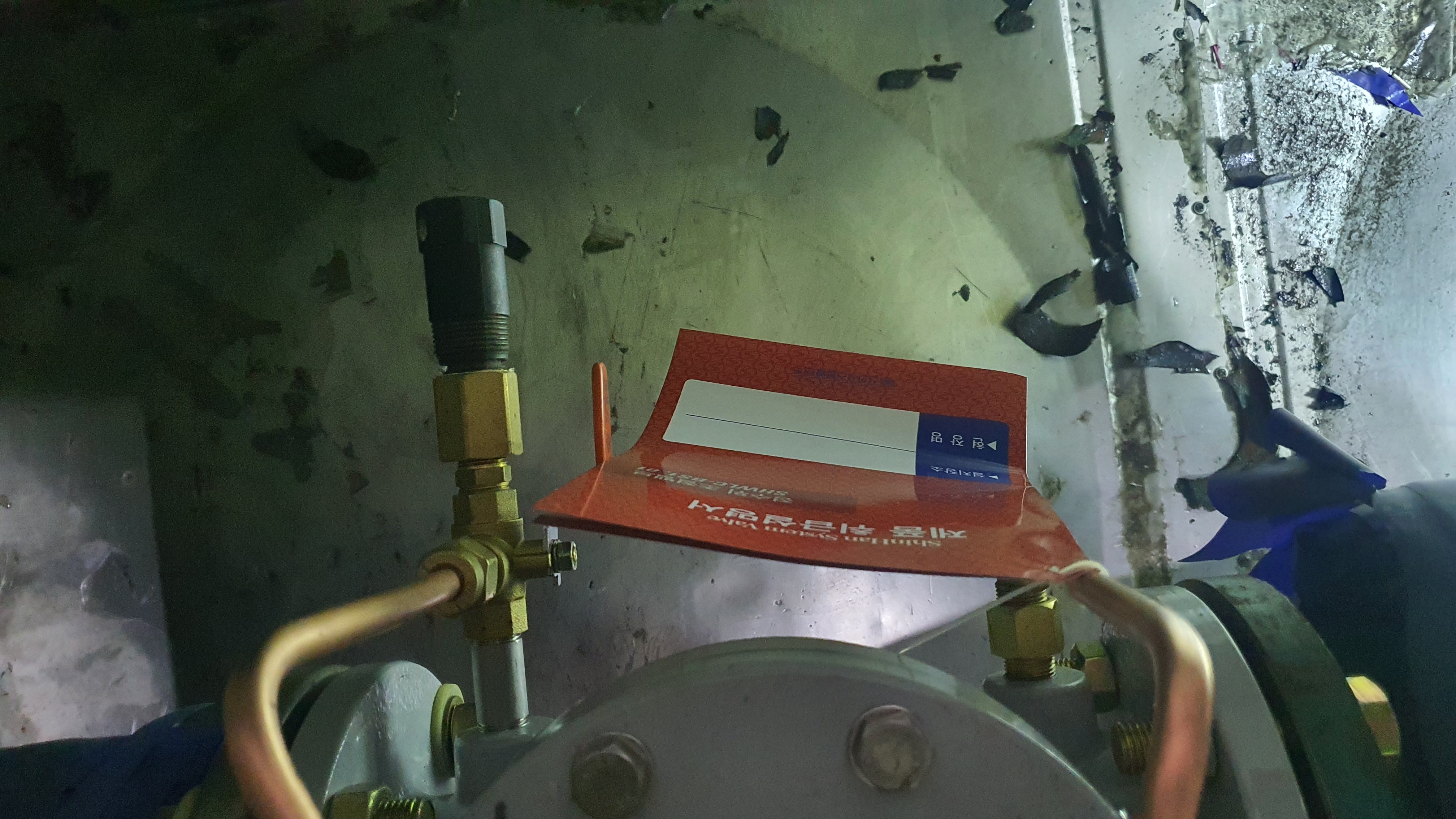

전자타입으로 사용중이라 삼방밸브를 수평으로 놓고 혹시 다른사람이 건드릴까봐 메꾸라를 해놓습니다

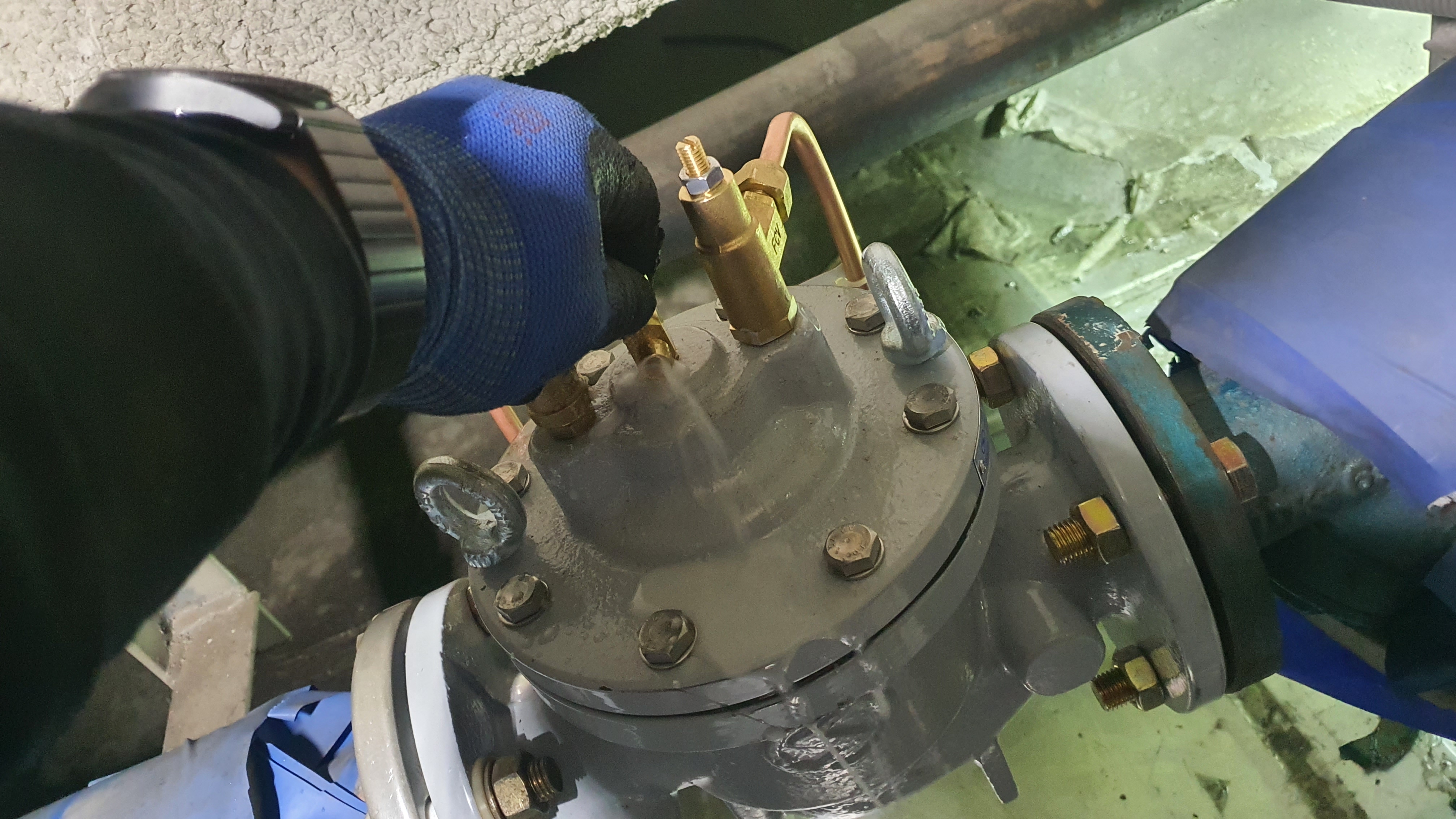

에어빼기
수압을 건후 누수확인중

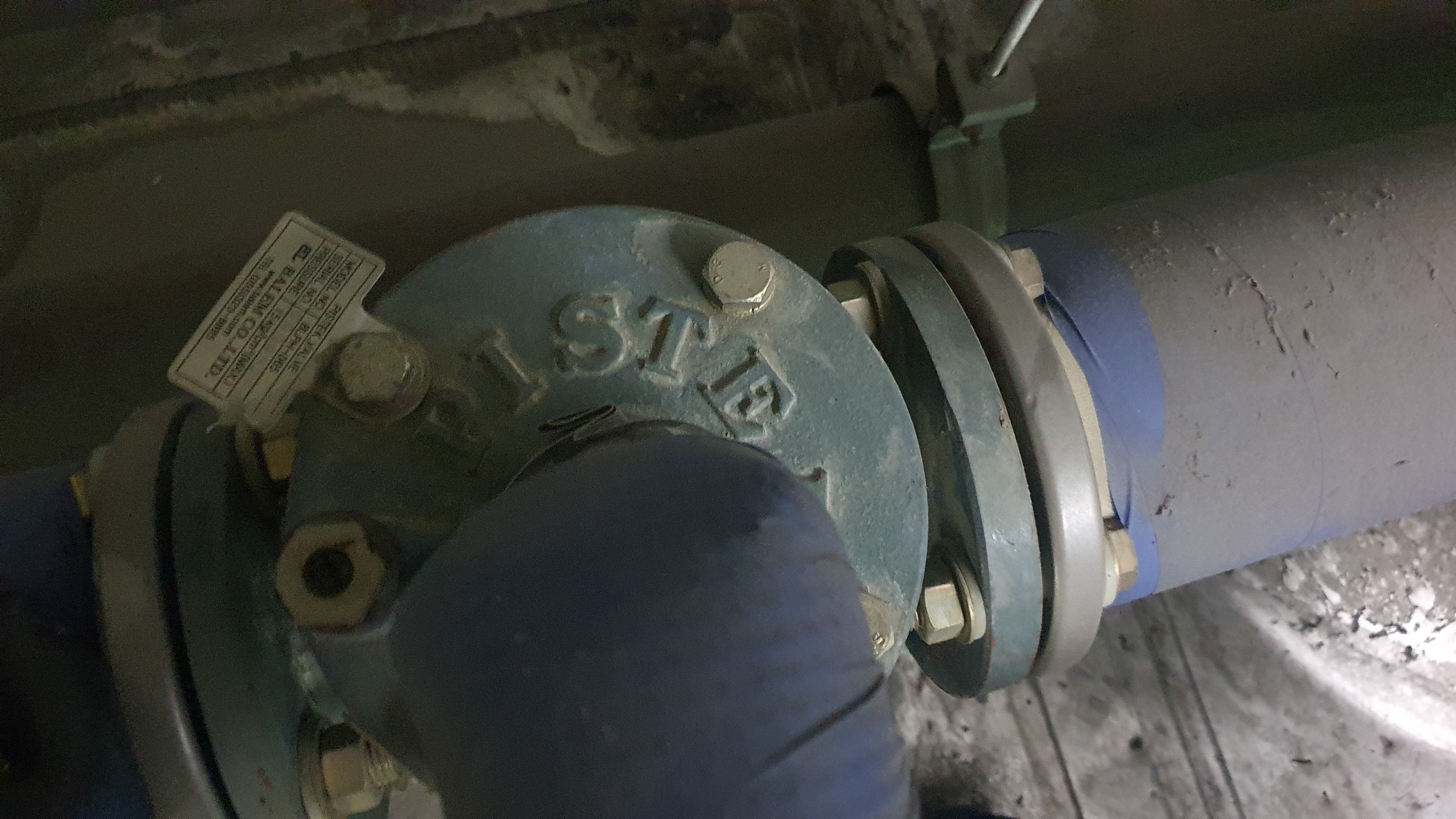

정수위밸브 이상시 볼탑에 의해 닫아주는 2차 안전밸브 피스텍밸브로 설치됨
2차로 피스텍밸브가 설치되면 정수위밸브가 워터햄머 발생가능성이 배관위치에 따라 있을수도 있습니다\
궁합이 안맞는지 ...

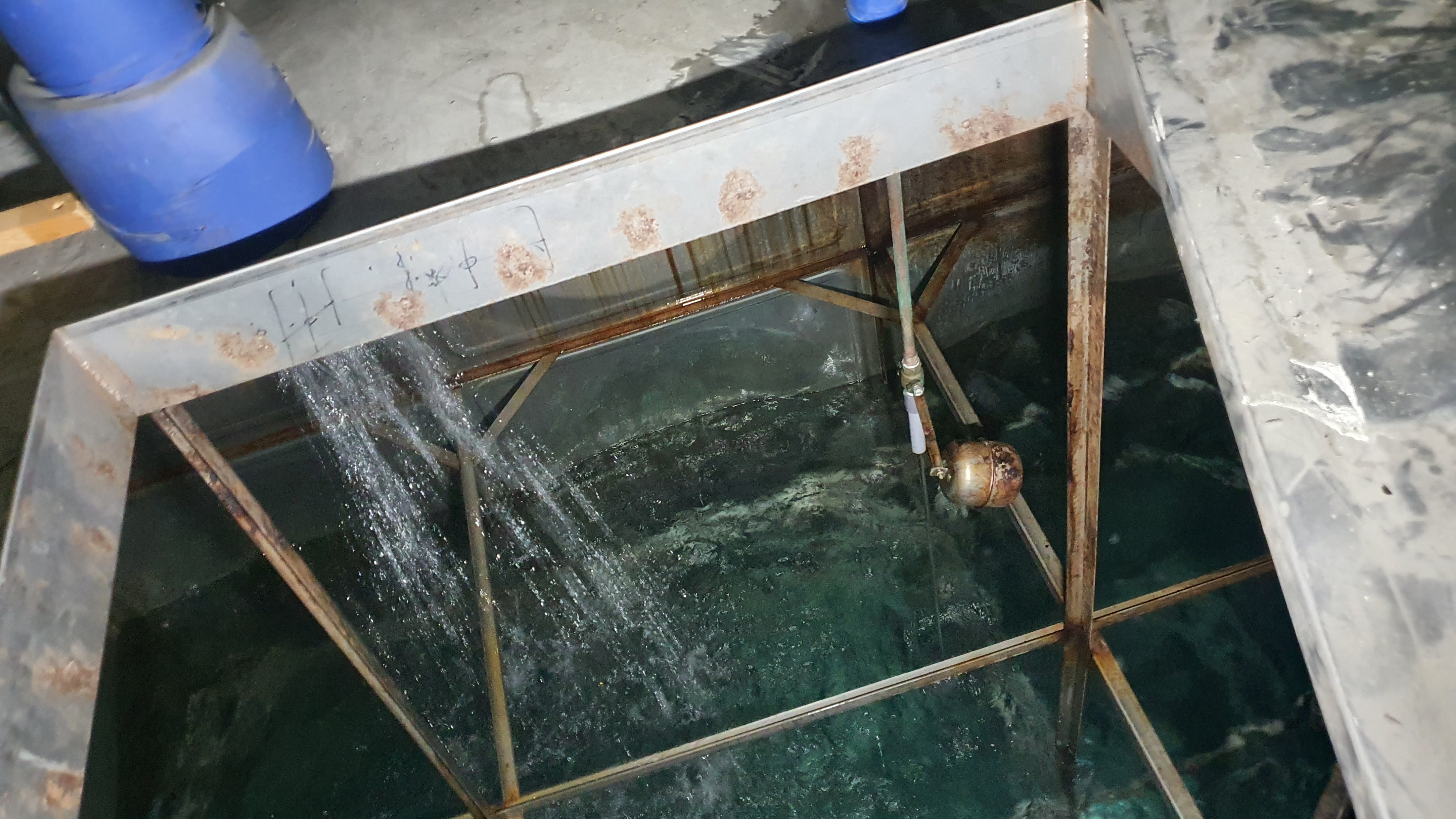

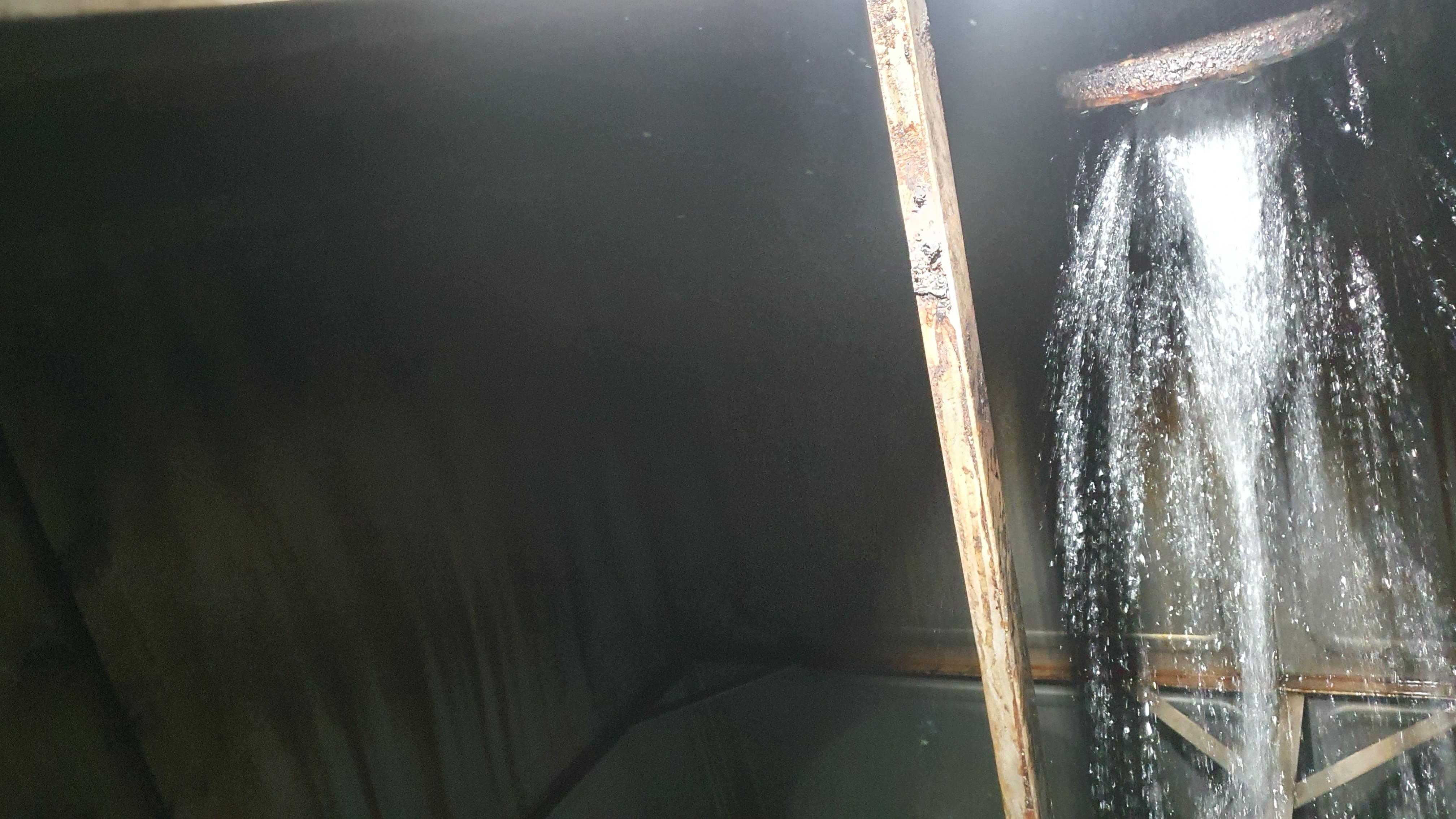

정수위밸브 교체완료 시운전
테스트중 뭐가 이상합니다

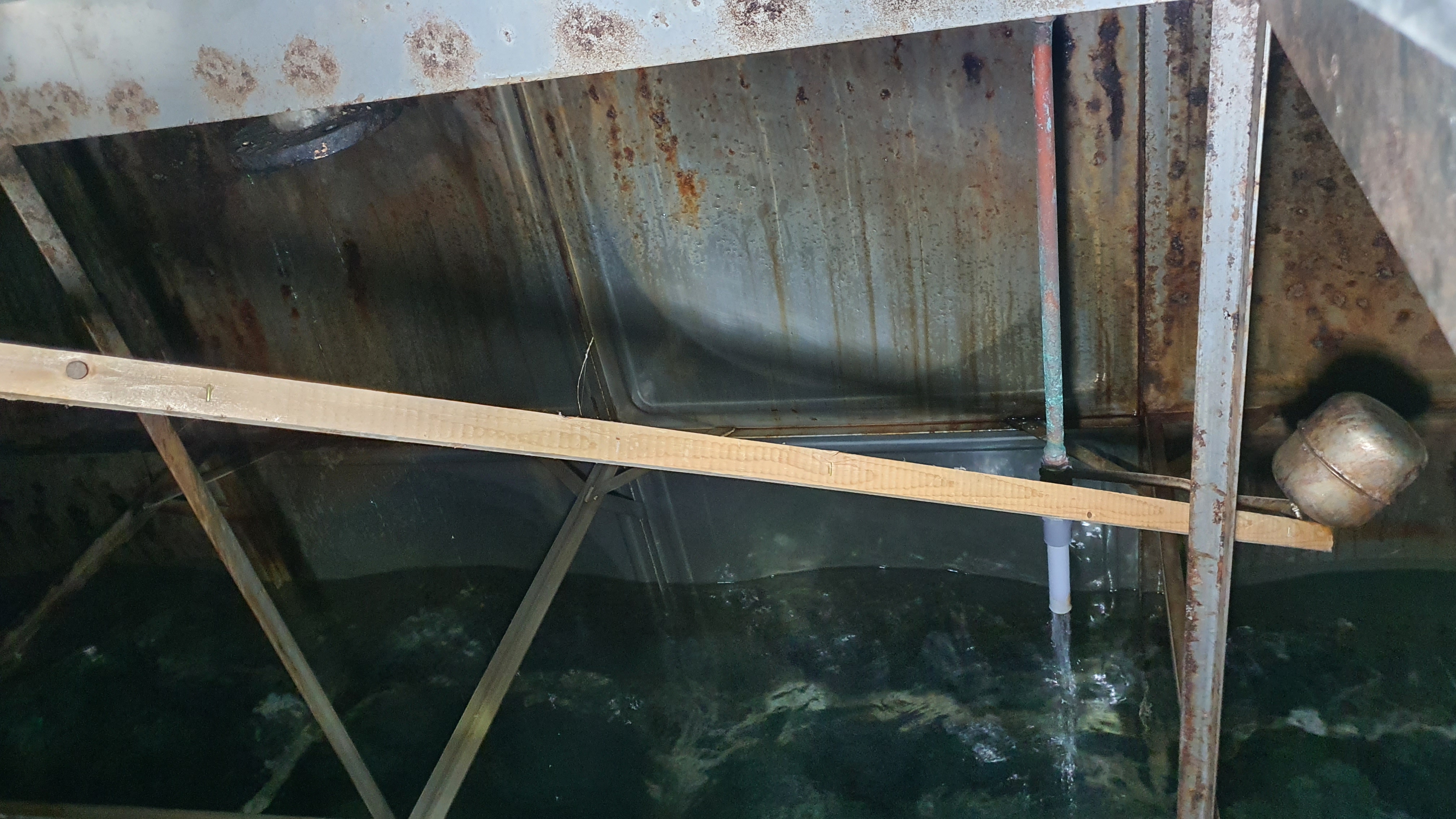

볼탑의 상태를 확인중
이제 제대로 나오는것 같습니다

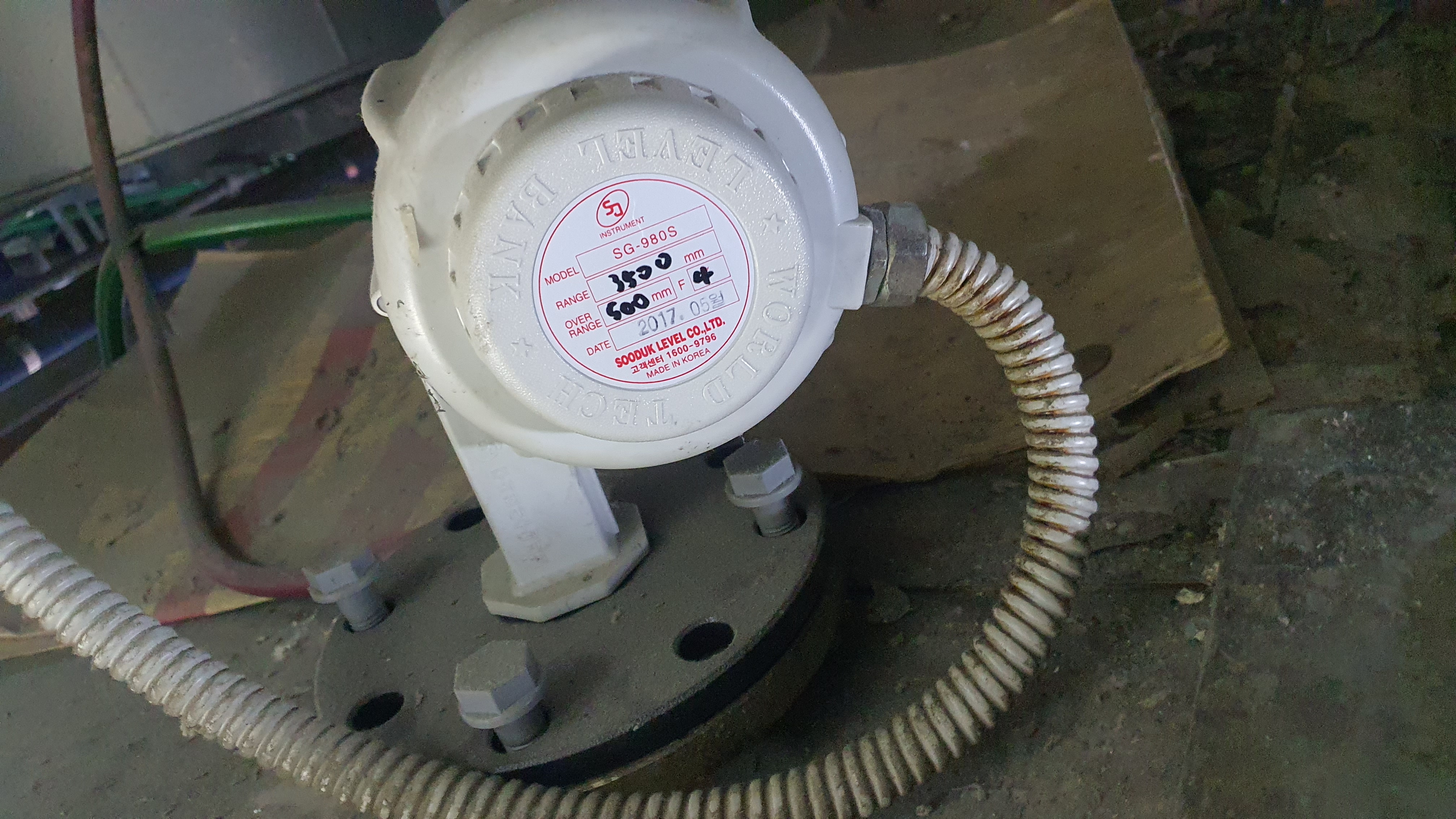

저수조 수위레벨센서 기어식 타입
레벨콘트롤 정지위치에서 정확히 정수위밸브가 닫힘
