경기도에 있는 모 군인 아파트 입니다
자동제어 관리업체에서 의뢰가 들어왔습니다
저수조 정수위밸브 안닫힘으로 인하여 물넘침이 발생 기계실 침수가 발생하여
모든 기계와 자동제어 교체및 조치중이라고 하며 몇장의 사진과 함께 의뢰껀입니다
정수위밸브 제조일을 보니 7~8년 가까이 사용한듯합니다
밸브구경은 100A SHWLC-01 모델 신한정수위밸브입니다
자재를 준비 현장 방문

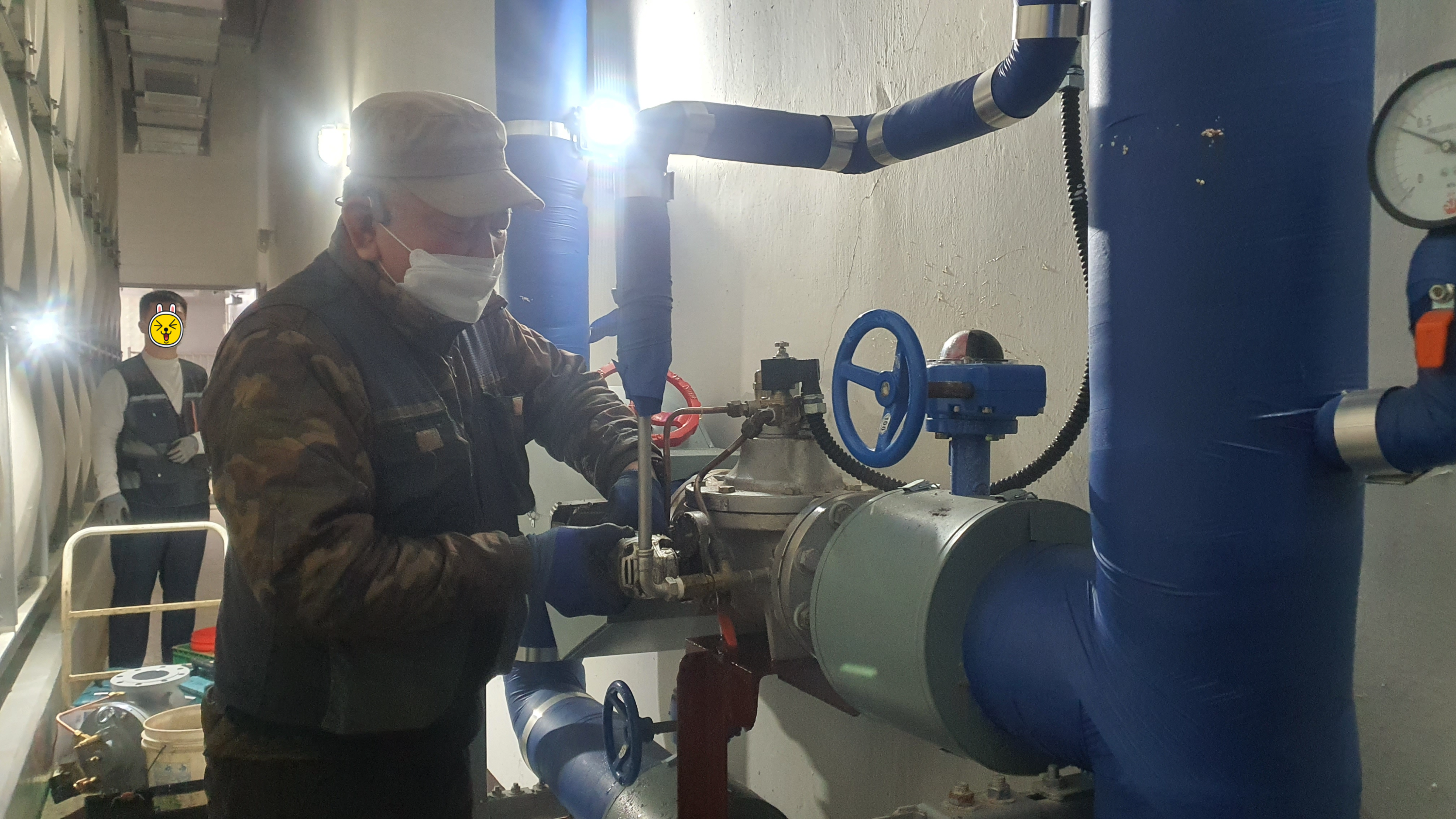

보온재를 벗끼고 작업을 진행합니다
볼탑라인을 유니온을 사용하지 않고 그냥찝어놓아서 ....
밸브 배관에서 분리중
아 밸브 지지대를 보통 배관에 좌우로 하는데 정수위밸브 센터에 놓았네요
이경우 구형과 신형의 밸브 하부 높이가 서로 틀려 문제가 됩니다
2차측 버터플라이밸브 배관 내 사진
스트레이너 사진
후렌지 크리닝
후래씽작업
모든 준비작업 끝낸후
밸브 안착 높이 측정
서로 높이차이 만큼 밸브 높이 조절하기로 결정
신형밸브 배관에 결합중
배관에 장착후 시운전 전 에어빼기
대승엔지니어링에서는 항상 최신 제조일제품만 취급합니다
시운전 하면서 저수조 물탱크 위 점검(서비스)
정수위밸브가 고장을 대비하여 2차 안전밸브 설치되어 있음
작동도 정상인데 왜 물이 넘친건지 원인파악
기어깃 레벨센서
추후 문제 될경우를 위해 기어식레벨센서 명판도 찍어둠
2차 물넘침방지 안전밸브로 피스텍 수평형 설치되어 있음
볼탑에 부식이 심함 작동이 뻑뻑함
원인은 여기에 정수위밸브고장을 대비 2차적으로 설치된 피스텍밸브는 볼탑으로 제어되는데
볼탑이 손상되어있음
전체적으로 점검및 관리자에게 정수위밸브 동작과 2차적인 안전장치 에 관하여 설명해줌
정수위밸브 시운전 완료
레벨 콘트롤
밸브 모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
