SHWLC-01 구경200A(신한콘트롤밸브) 안닫힘으로 인한 오버홀

광주광역시에 있는 모 아파트입니다

SHWLC-01 구경200A  신한정수위밸브 안닫힘으로 인한 오버홀 작업입니다

저수조 워터레벨콘트롤밸브이며

아파트측에서 한달가까이 여기저기 점검  수동으로 사용하다

아파트에 관련대 업체로부터 저희 대승엔지니어링을 소개받고 연락을 주셨습니다

먼저 정수위밸브및 레벨센서 레벨콘트롤  진단법입니다





저희 대승엔지니어링에서는



정수위밸브 수리부품



신우정수위밸브40A~150A까지

신한정수위밸브50A~200A까지

삼양정수위밸브65A~150A까지



항상 차에 구비가 되어 최대한 빠른 대응조치를 하고있습니다

먼저 전화로 문의가 많은데

해당 정수위 밸브 사진을 여러장 많을수록 좋습니다

최대한 많이 찍어 사진을 보내달라고 합니다

그후 각 회사와 모델별로 특징이 있어

점검방법등을 알려드리고 조치를 하고 있습니다

대부분의 정수위조절밸브 고장문의는 안닫힘입니다

저수조 레벨콘트롤에서 하이알람이 울렸다

이때 저수조에 수위가 하이알람 위치에 있으면 대부분 정수위밸브(워터링밸브 ,레벨콘트롤밸브,워터레벨콘트롤밸브)

이상일경우가 많습니다

저희 대승엔지니어링 의 그동안 데이터를 보면

정수위밸브 안닫힘 고장이 80% 정수위밸브 안열림 고장 10% 레벨센서 레벨콘트롤 고장10%

정도로 문의가 들어옵니다

대부분의 고장은 정수위밸브 안닫힘으로



사용자의 간단한 점검방법은



정수위밸브가 전자타입 또는 전자볼탑 겸용타입일경우

솔레노이드밸브의 전원을 차단하고

1분이상이 걸려도 정수위밸브가 완전히 물을 차단시키지 못하면

정수위밸브 이상으로 생각하셔도 무방합니다

대부분 정상적인 범위는 솔레노이드밸브 전원차단후 5~15초 (특이한 경우 조금 길어질수도 있음)

내에 쉬~~~~~~~~~~~익 소리와 함께 정수위밸브가 닫히게 됩니다

정수위밸브 안열림은

당연히 저수조에 물이 없겠죠

이때 솔레노이드밸브가 아주뜨겁거나

또는 솔레노이드밸브 외부가 변형(손상)이 되었을수도있습니다

레벨센서 레벨콘트롤이상은

레벨센서의 신호값을 4mA~20mA (기어식레벨센서 프론트타입레벨센서)값을 레벨콘트롤이

인식하여 0%~100%값을 표시하는데

표시가 안되거나 어느지점에서 변동이 없거나 헌팅이라 표현하는 올라갈때 1 2 3 4 5~99 100%

반대로 물이 내려갈때 100 99 98 97 96~2 1 0% 이렇게 순차적으로 저수조 수위에 따라 표시되어야하는데 순간

10%에서 20~30%로 넓뛰기 한다든지 반대로 내려올때 70%에서 60 50%로 넓뛰기 한다든지 입니다

저수위알람이울려 놀래서 달려가봤는데 수위는 저수위알람위치에 있지 않고 정상수위

반대로 고수위알람이 울려서 달려갔더니 고수위알람수위에 있지 않는경우입니다

순간 몇% 몇십% 헌팅하여 알람을 발생하고 제자리를 잡은경우가 이때 레벨센서를 의심해볼필요가있습니다



저희 대승엔지니어링은 부천이여서

정수위밸브 이상에 대해 많은 이야기를 관리부장님과 하고 의견을 조율 정수위밸브 현장 사진을 받고



위 사진을 바탕으로

자재는 항상 차에 준비되어있어

무엇보다도 주말에 근무자가 편히 쉴수있도록  광주광역시 이지만 바로 달려갔습니다









먼저 저수조 레벨콘트롤을 체크 저수조의 수위상태를 보고 작업시 단수 되는일이 없도록 수위를 조정합니다

앗 그런데 생각지도 못하게 사진으로 안보이던 계단이 있네요

먼저 정수위밸브 수리후 와 점검시  점검이 용이하도록 솔레노이드밸브 전원을 총알짹으로 만들어드립니다

정수위밸브 스트레이너도 이물질이 많이 껴있네요

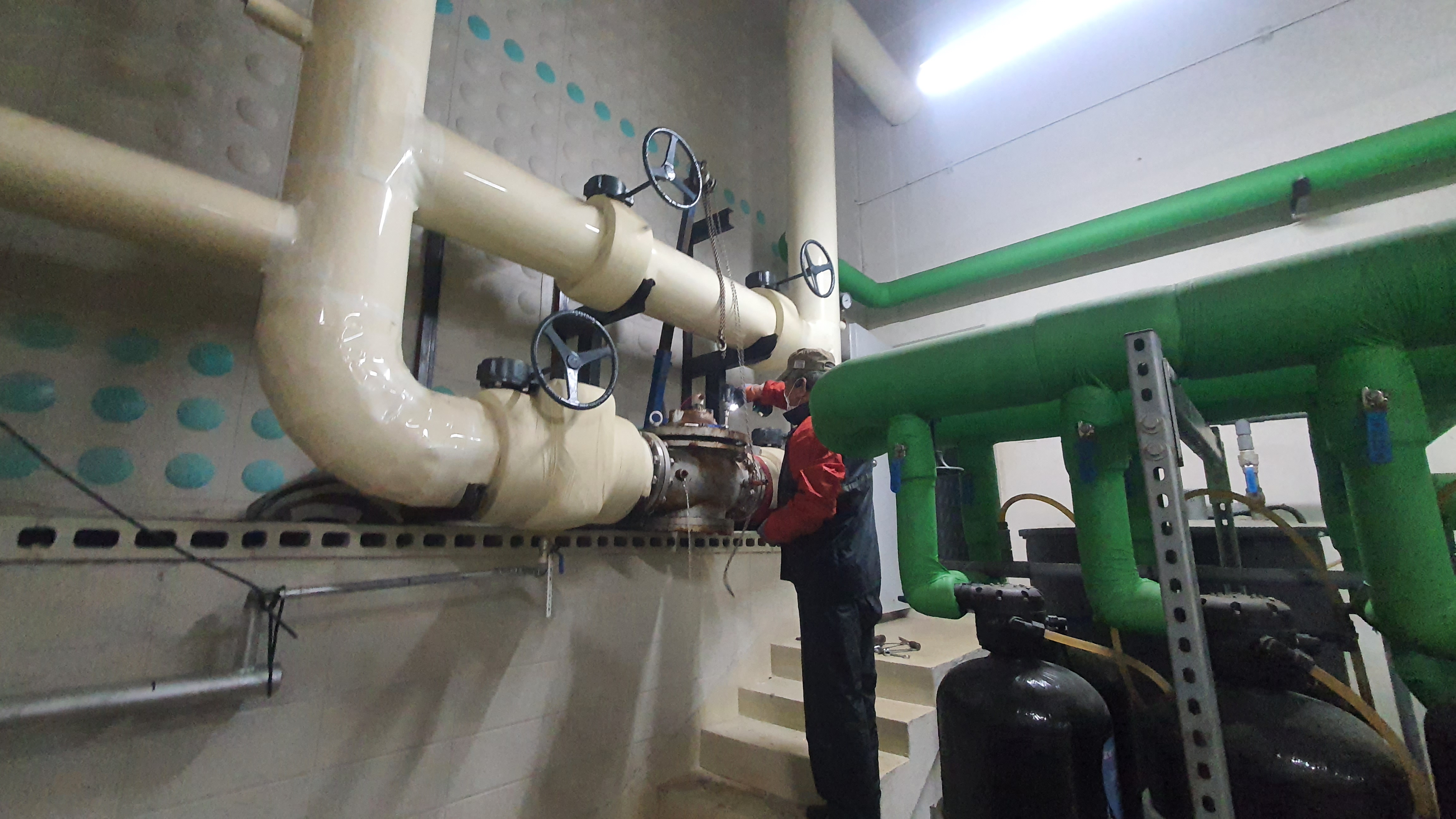

현장에 맞게 지지 가드를 설치하고 정수위밸브 상부케이싱을 분해하고있습니다

아파트 측에서 솔레노이드밸브를 교체를 했지만 작동이 제대로 안되였다고 하네요

정수위밸브가 제대로 안닫히는 고장은 솔레노이드밸브 이상도 있지만 오랜사용으로 내부 부식때문인경우가 대부분입니다

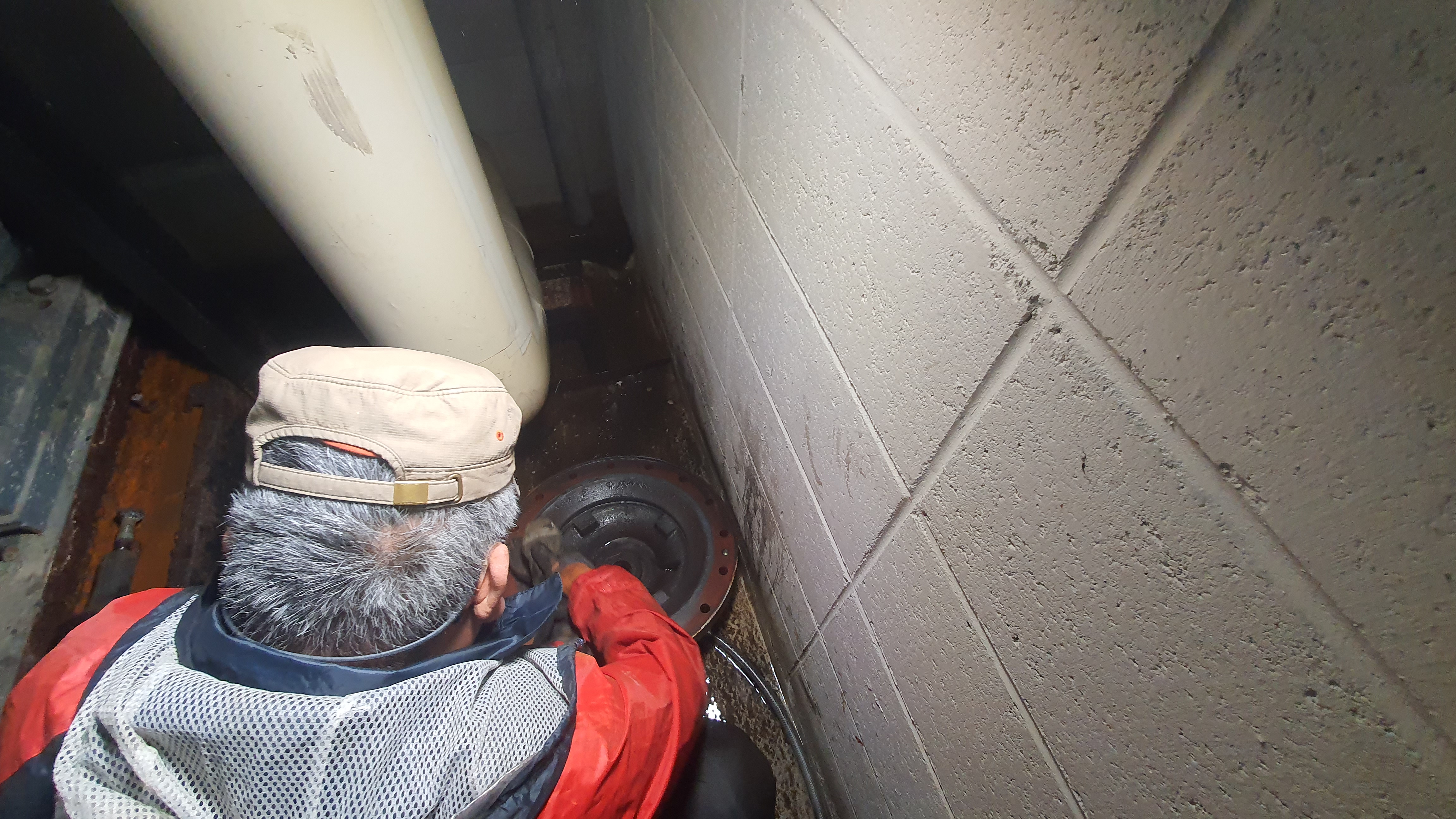

계단이라 허리가 좀 아푸네요 물을 뒤집어쓰고 해야기때문에 우비를 입고 합니다

공간이 안좋았지만 상부케이스 분리성공

오랜사용으로 내부 상부케이싱에 부식으로 인한 물 이동관로를 모두 막어 버린상태입니다

정수위밸브 작동 불능

다이아후램도 손상 직전입니다

사진에 보시면 가운데 를 중심 양쪽 구멍이 많이 좁아져 있는게 보입니다

제가 정수위밸브를 설명드릴때 정수위밸브 원리는 사람 심장과 같으며

닫히는 원리는 다이아후램은 심장판

그리고 동맥과 정맥이 피가 들어가고 나가는 길이 제대로 되어야 하는데

오래되면 혈관이 막히는것처럼

아래사진처럼 내부 수로관로가 막히기때문에 제대로 작동을 안합니다

어떤 분들은 자기들이 솔레노이드밸브를 교체하여 고쳤다고 이야기도 합니다

물론 틀린이야기는 아니지만 솔레노이드밸브교체시 충격으로 잠시 구멍이 뚫렸다 다시막히는경우가 많습니다

정수위밸브를 몇년이상 사용했다면 전체적인 오바홀을 하는게 좋습니다

부식을 우선 물로 닦어봅니다

다이아후램 프래트를 크리닝중입니다

스템 도 점검및 크리닝중

하부케이싱 점검및 크리닝

상부케이싱 점검및 크리닝중

부식제거 크리닝후 기존 부품과 비교샷

각각 부품 마모도 측정및 오링교체

다이아후램 조립

상부케이싱 인양중

상부케이싱 조립중

배관연결및 후래씽 작업

상부카바 솔레로이드 밸브 결합후 누수 확인 후래씽

모든 부품 조립완료 시운전

작업완료 누수 확인
