연구소에 설치도어있는 가드너 덴버 링브로옆에

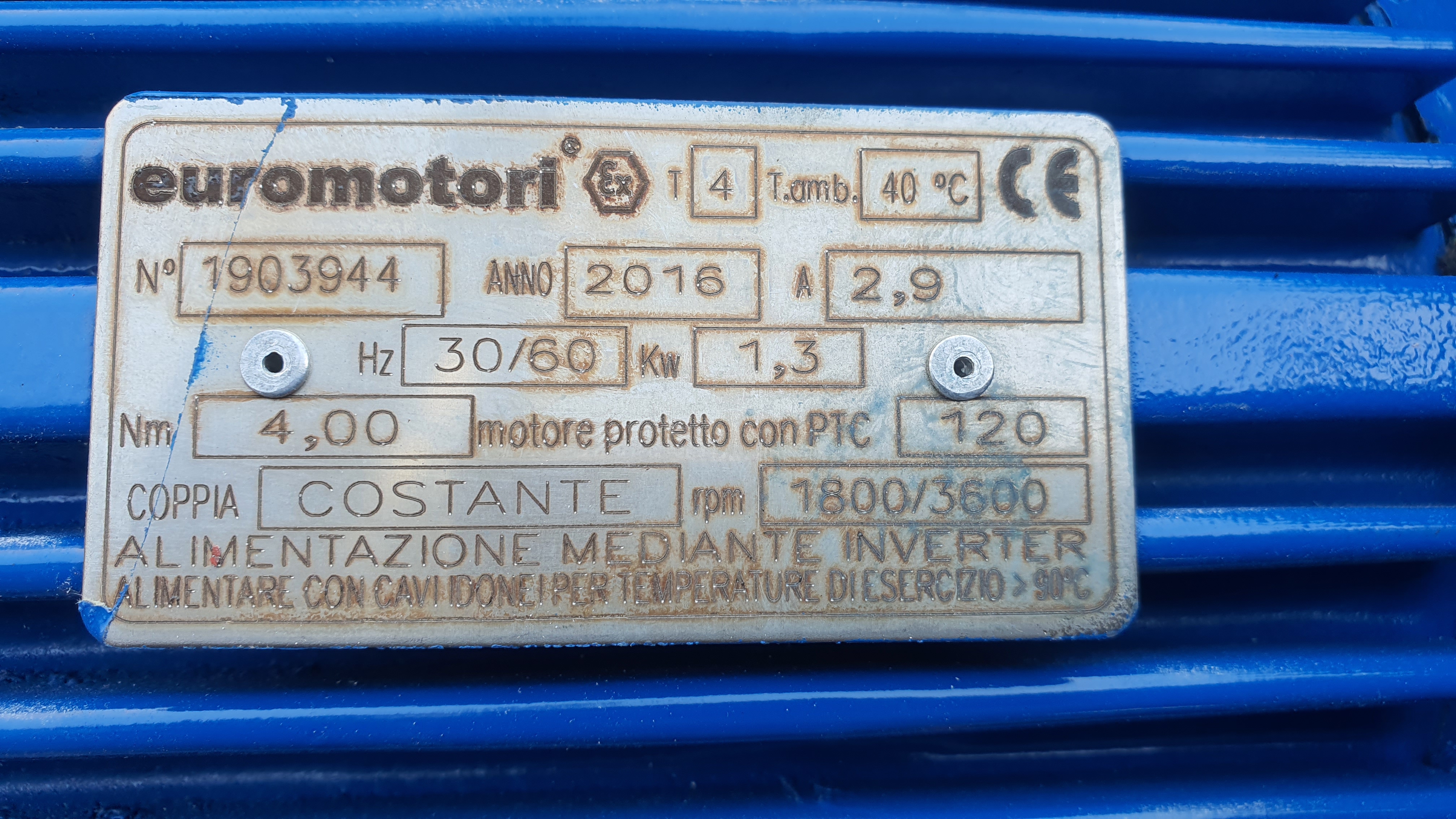

같이 설치어있는 1.3Kw 링브로워입니다
결선은 와이결선 380V 사용
maproint 회사제품이네요 VERDICHTER-BLOWER
현장에서 분해 반출후 점검준비
먼저 모터 뒷부분을 열어 돌려보니 돌아는 가는데 손으로 돌려도 소음이 발생하네요
뒷 베어링 하우징 분리
버티컬 타입으로 사용하기때문에 임페라 케이싱부분이 바닥에 고정할수있게 만들어져있네요
임페라 케이싱을 분리하니 임페라 모양이 링브로워에서는 이런모양을 볼텍스타입이라 합니다
임페라 고정볼트 제거
링브로워는 조립된간격이 중요하기때문에 분해시 일일히 간극을 측정합니다
임페라 분리후
이렇게 얇은 와샤 하나 하나가 상당히 중요함

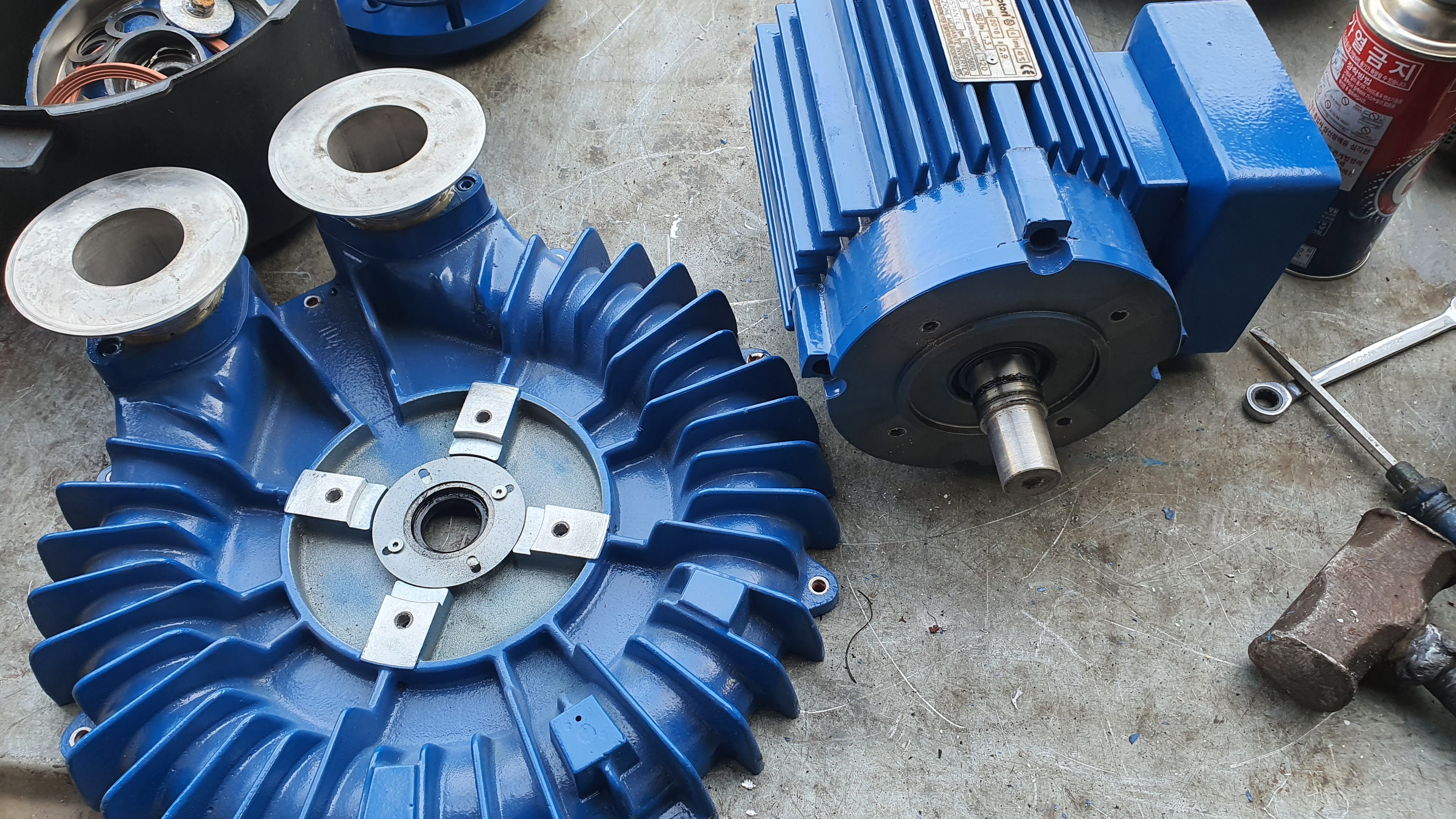

모터 링브로워 임페라 케이싱에서 분리
모터 분해

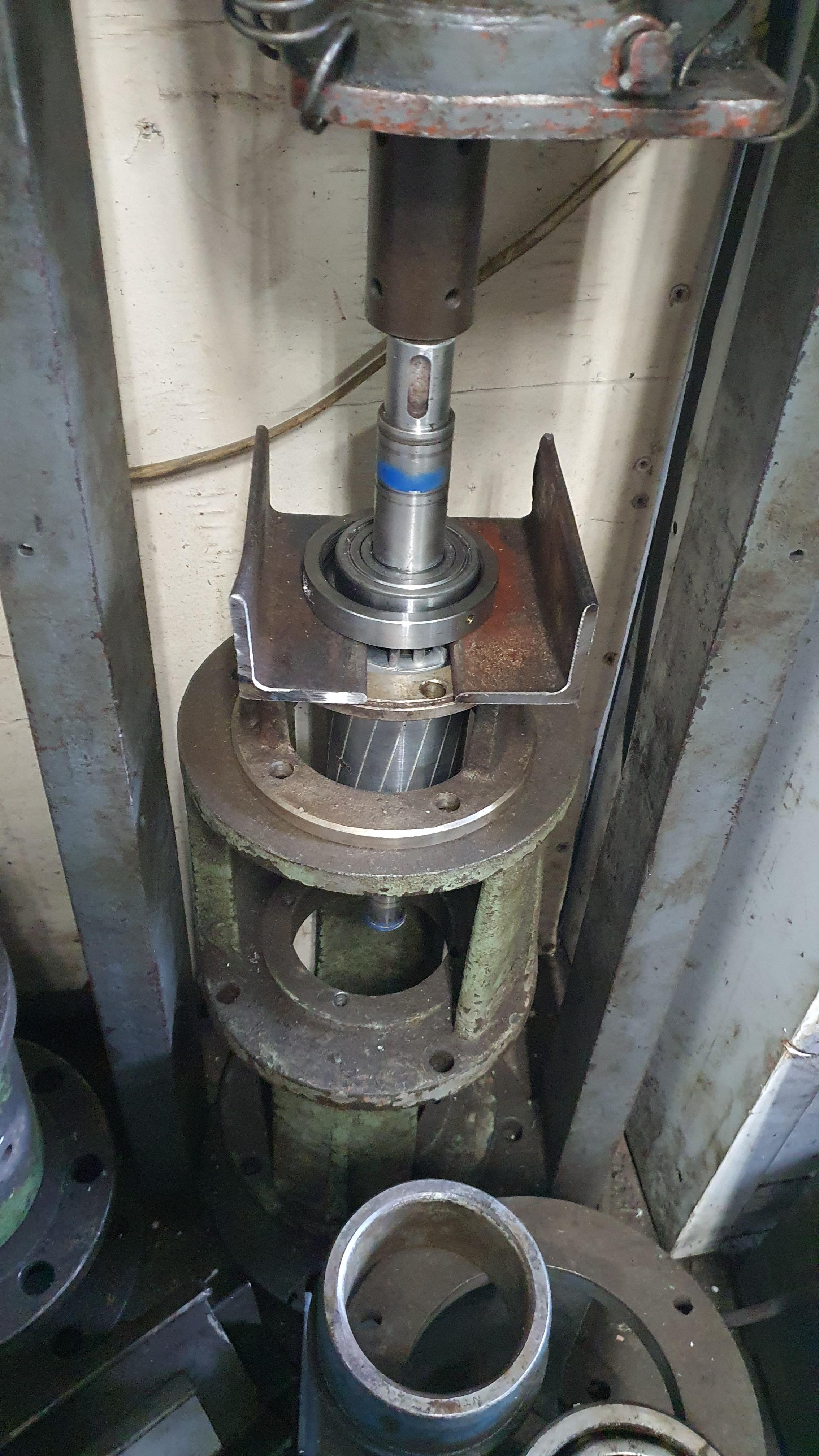

베어링 유압으로 분리중
베어링 유도가열 삽입
임페라및 케이싱 크리닝
조립
모터 권선 이상유무 측정 상간저항 절연저항
시운전

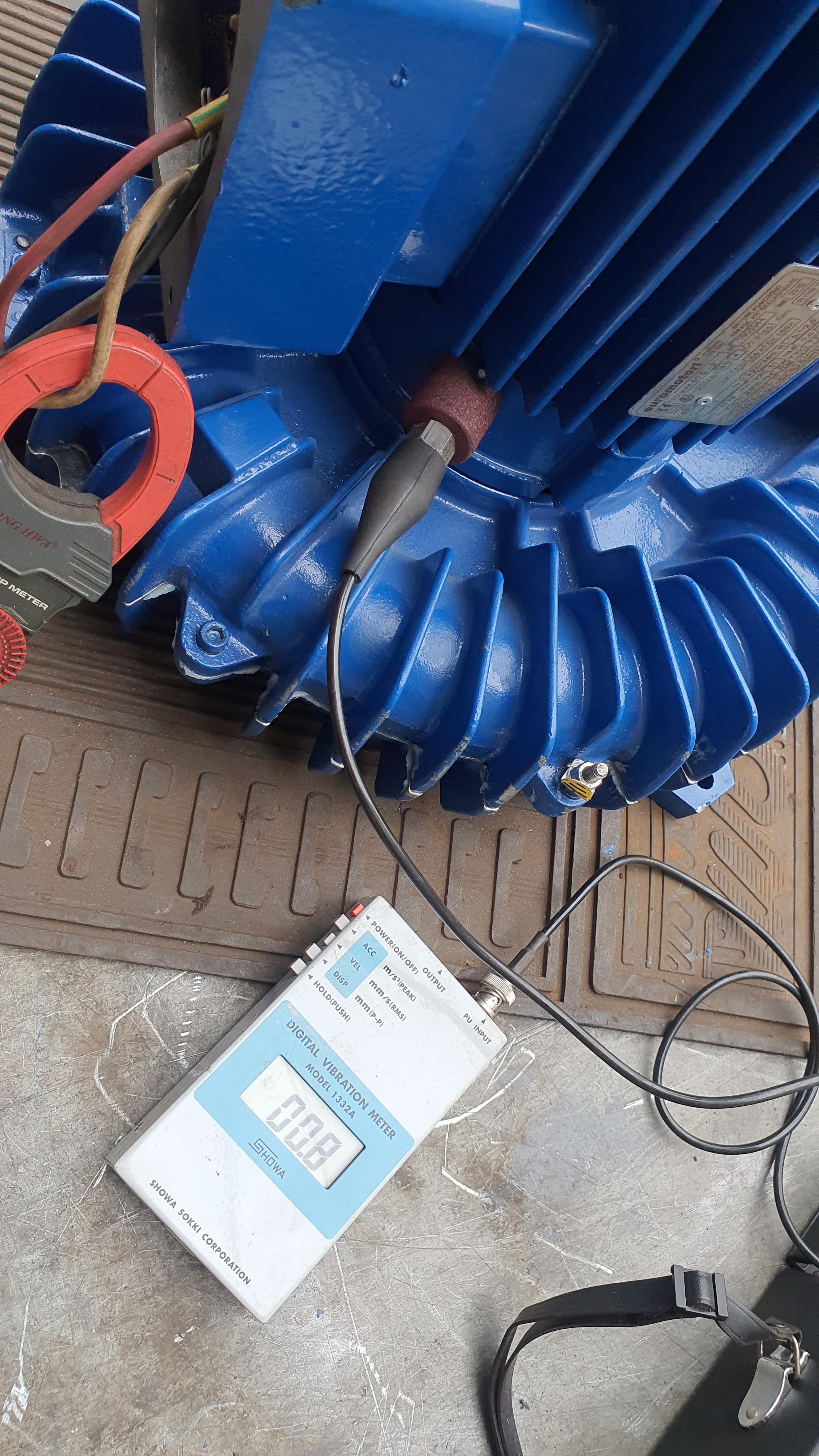

베어링 진동값도 상당히 좋습니다
