경기도 용인시에 있는 모 건설 업체 입니다
저희대승엔지니어링과 5년전 용인에 있는 학교 저수조 레벨센서 레벨콘트롤러 때문에 인연이된 업체 입니다
주로 용인시 학교 공사전문업체로 대표님께서 상당히 적극적이고 확실한분입니다
저또한 신뢰와 기술로 서로 꾸준히 인연을 맺고 있습니다
이번엔 용인시 모고등학교 부스터펌프 시스템중에서 입형다단펌프 두대만 교체가능하냐는 문의입니다

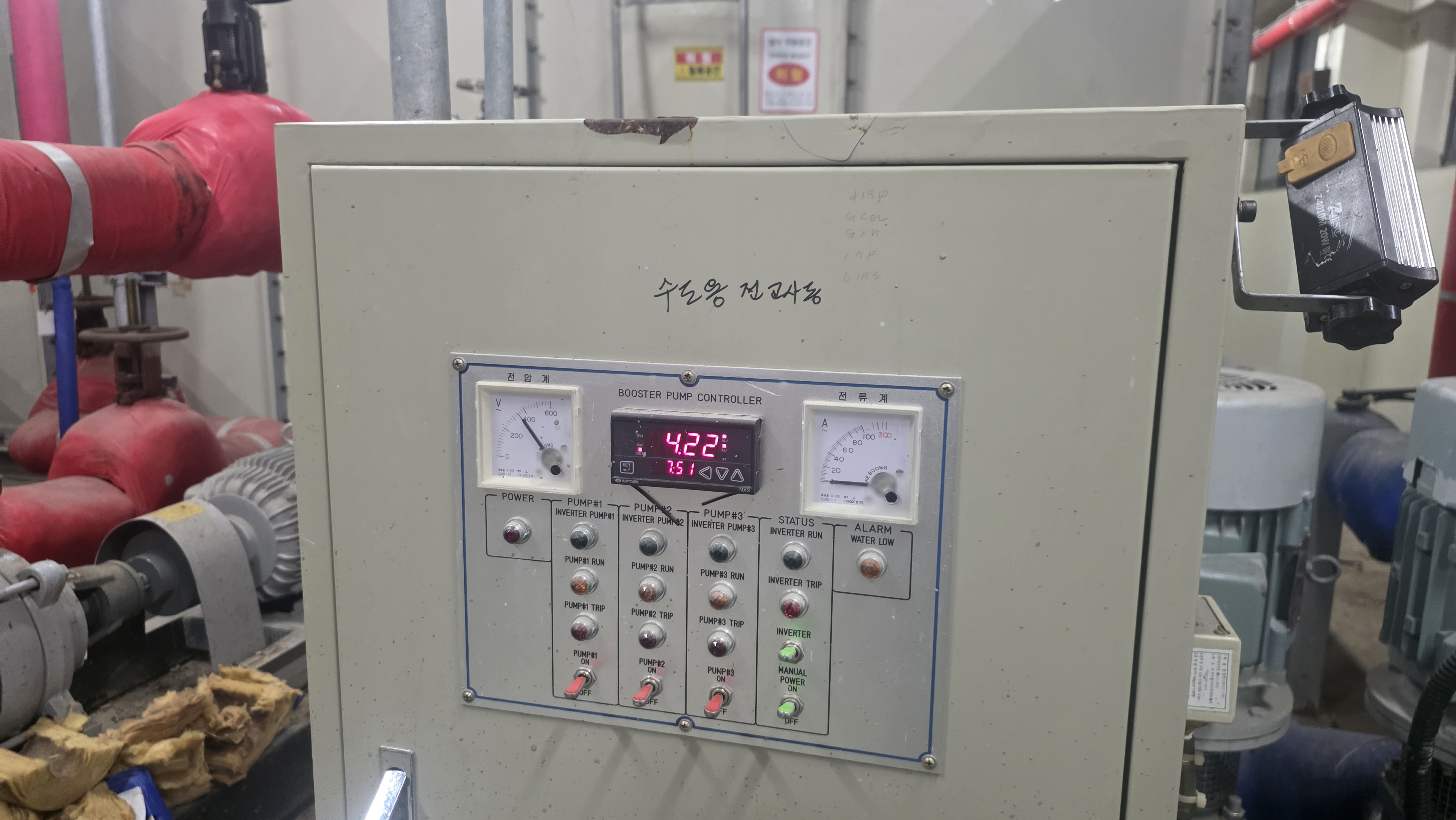

부스터펌프 판넬입니다
부스터펌프가 도입된 2000년 전후 온도센서등 다양한 방법으로 부스터펌프시스템을 구성했었습니다
지금은 수많은 업체가 정리되고 부스터펌프시스템 자체가 안정화 되었습니다

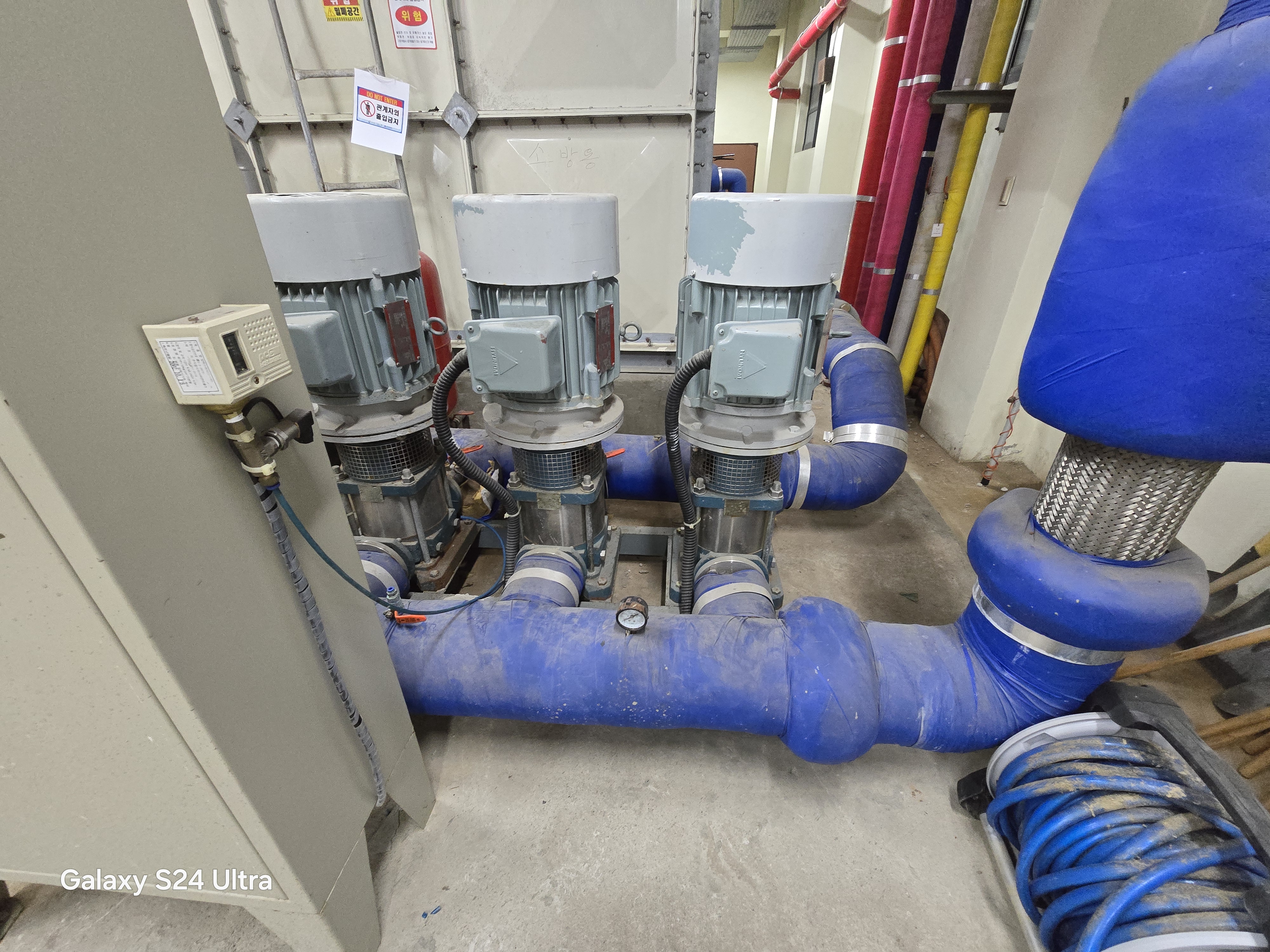

5.5KW(7.5마력)X3PUMP 구성 시스템입니다

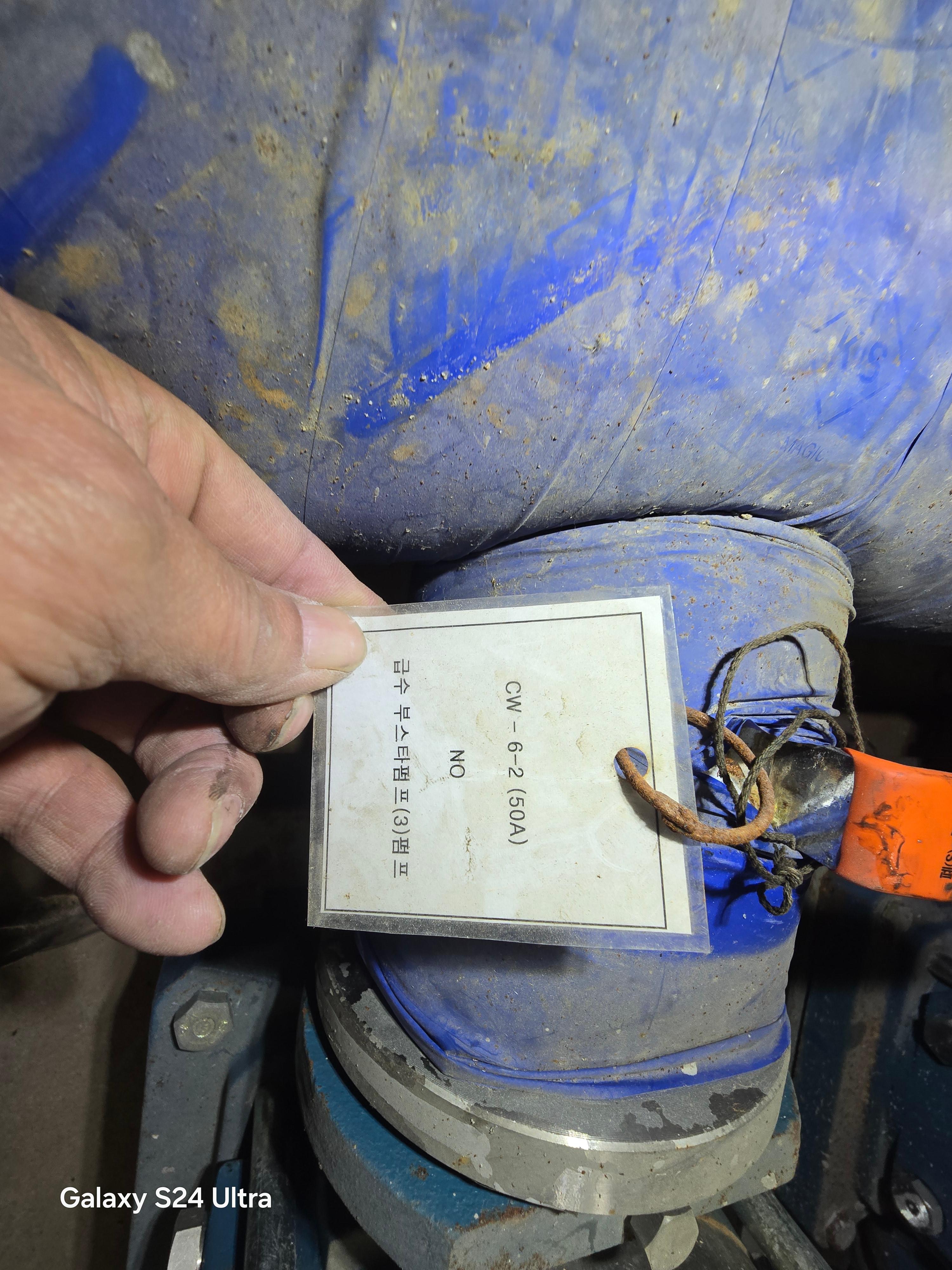

토출측 합류관 펌프 구경은 50A 입니다

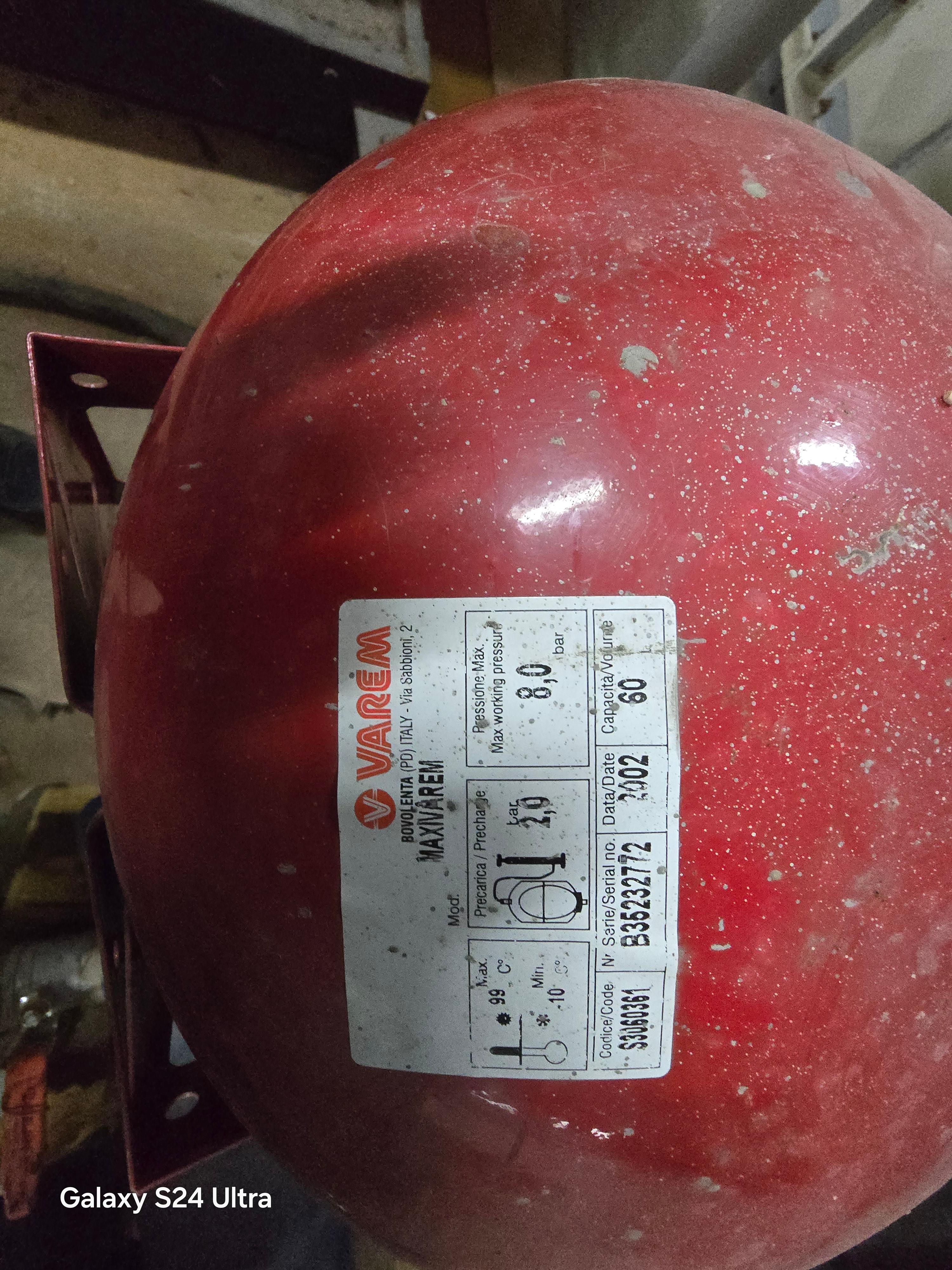

압력탱크

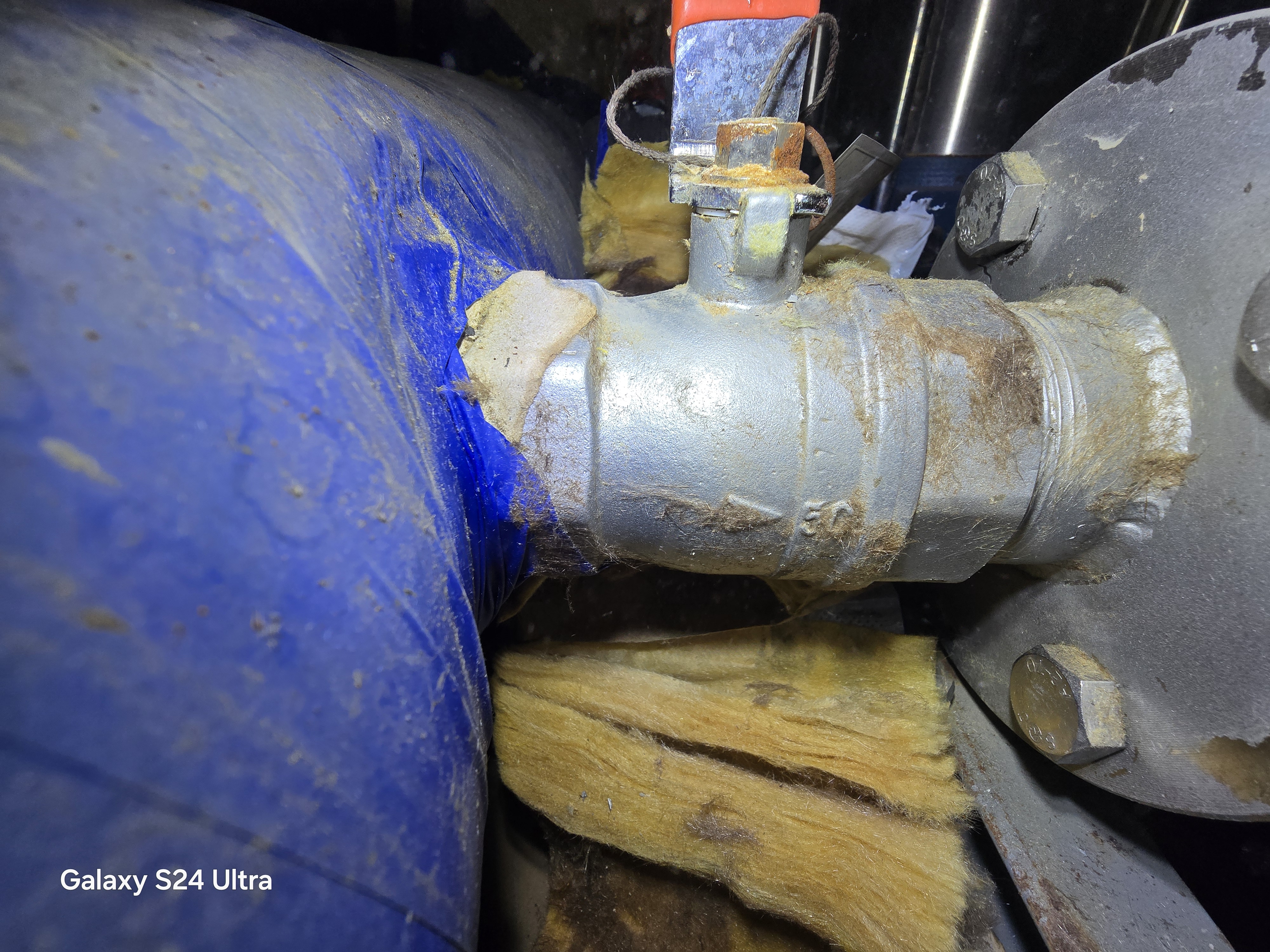

흡입토출구 볼밸브 50A

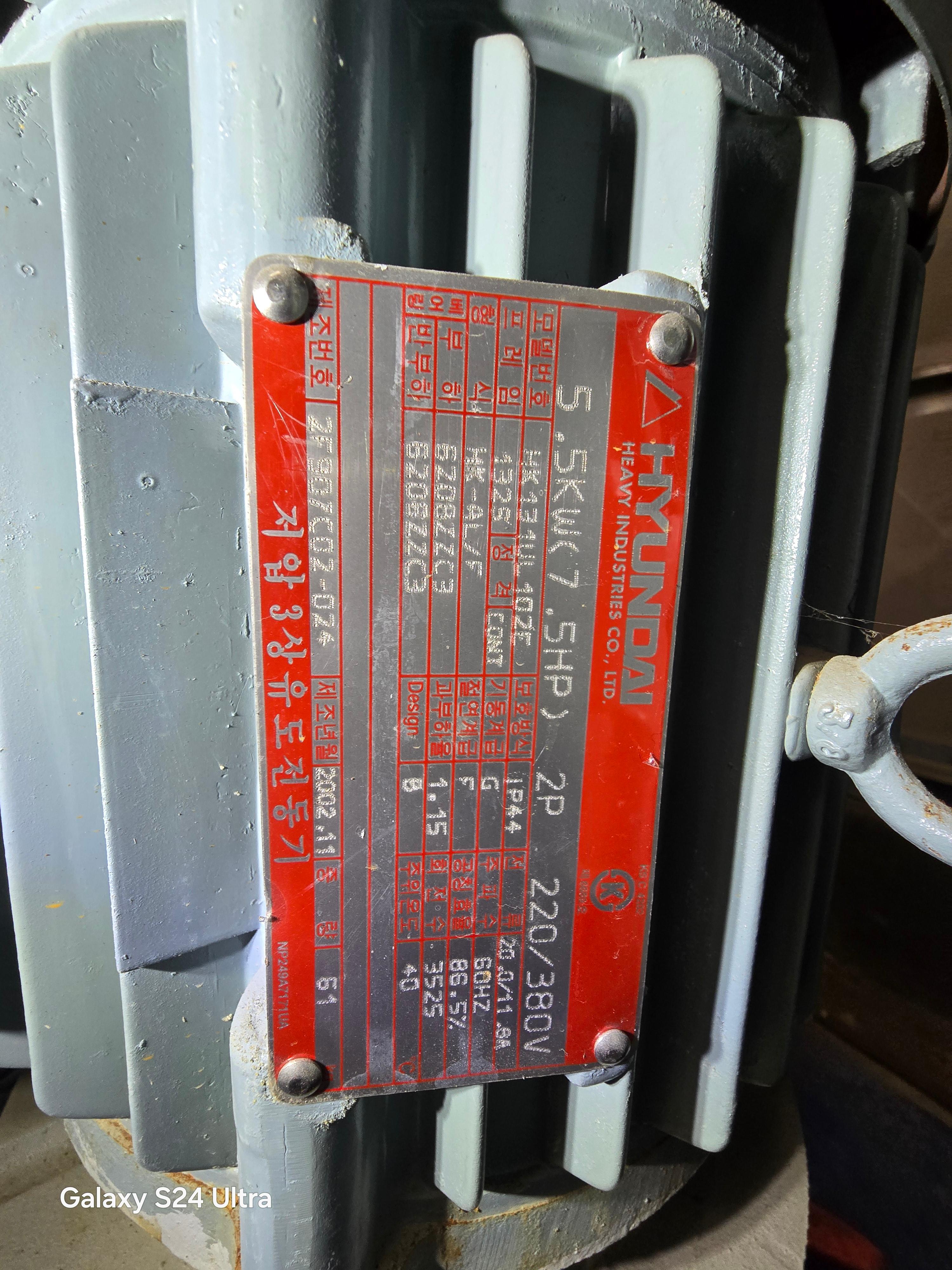

펌프 명판입니다 원낙 오래되고 그당시 외국에서 다양하게 들어와서 같은펌프를 구한다는게 상당히 어렵습니다
모터는5.5KW2P(7.5마력2극) 회전수3600RPM 슬립빼면 3575RPM
위 사진을 바탕으로 너무 오래된제품으로 전체교체를 권하였지만
가격문제로 건설회사대표님께서 우선 입형다단펌프두대만 교체 하자고 하여 결국 입형다단펌프 두대만 교체하기로 했습니다

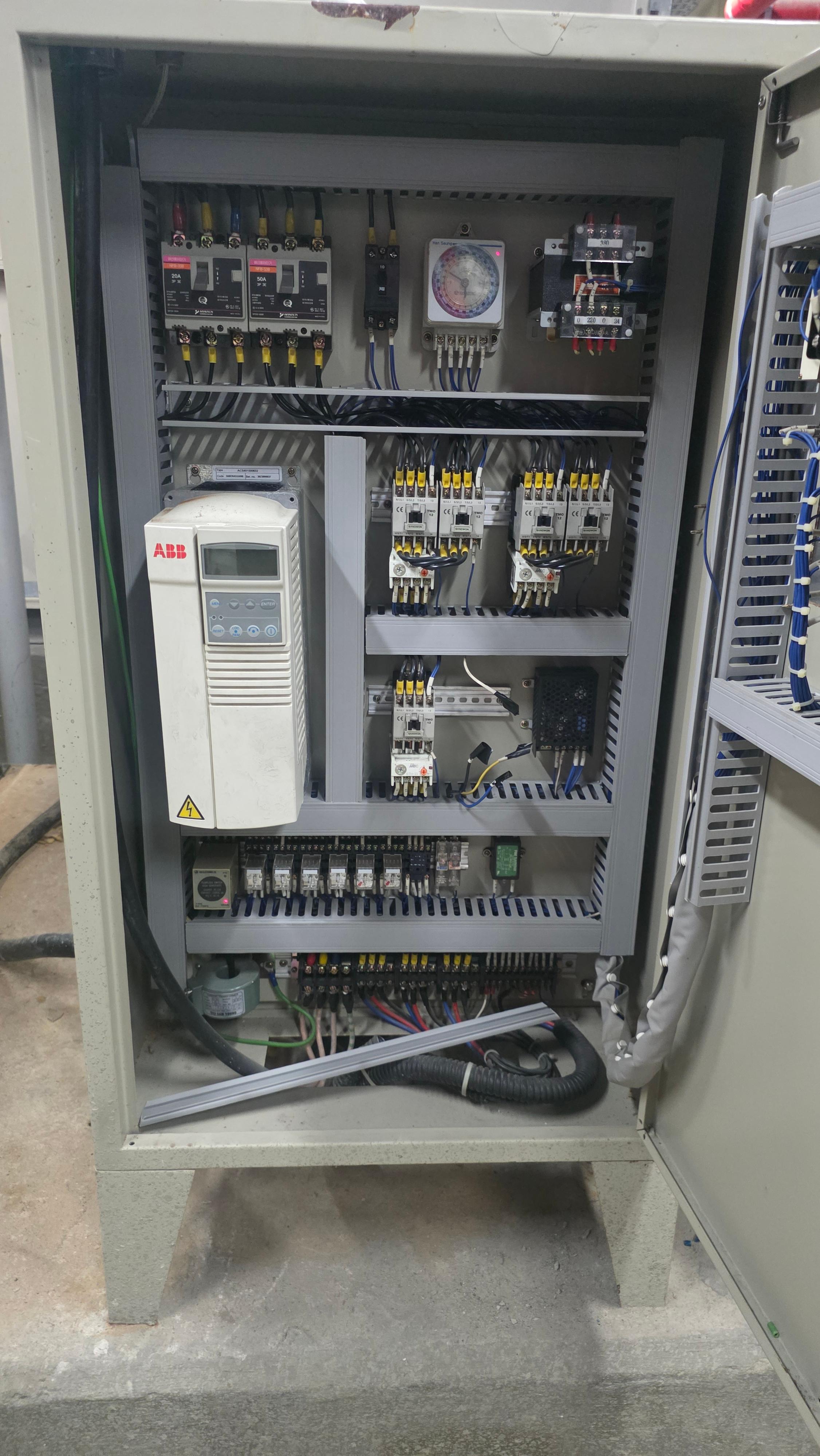

제어 판넬입니다 정말 오래된 초기모델 입니다
인버터 한대 모델인데 인버터에 전원자체가 들어오지 않습니다
다행히 댓수방식을 가동이됩니다

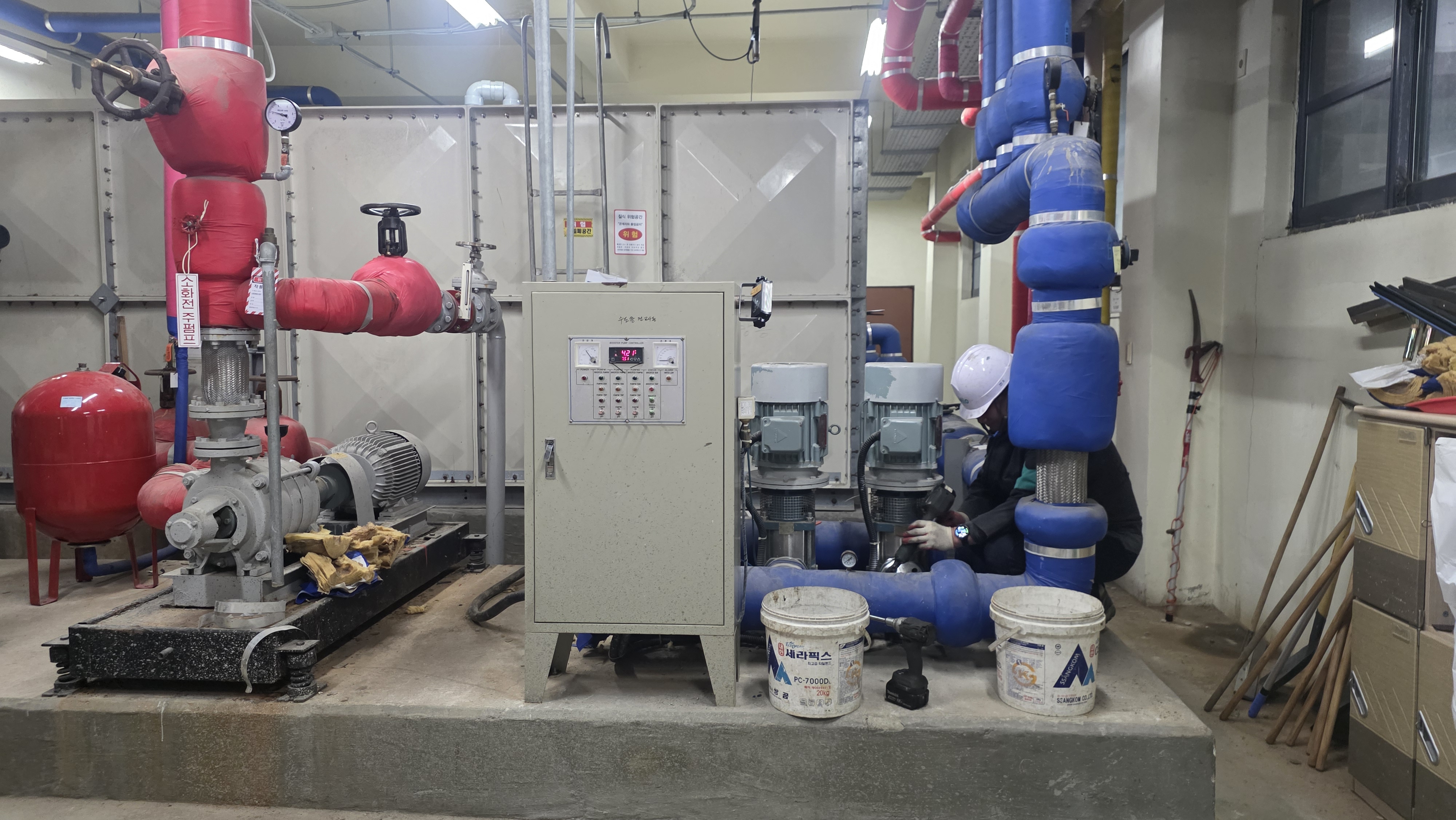

기존 펌프를 합류관에서 해체합니다
모터 결선도 분리합니다
준비해온 두크 입형다단 XRL15-4 모델입니다

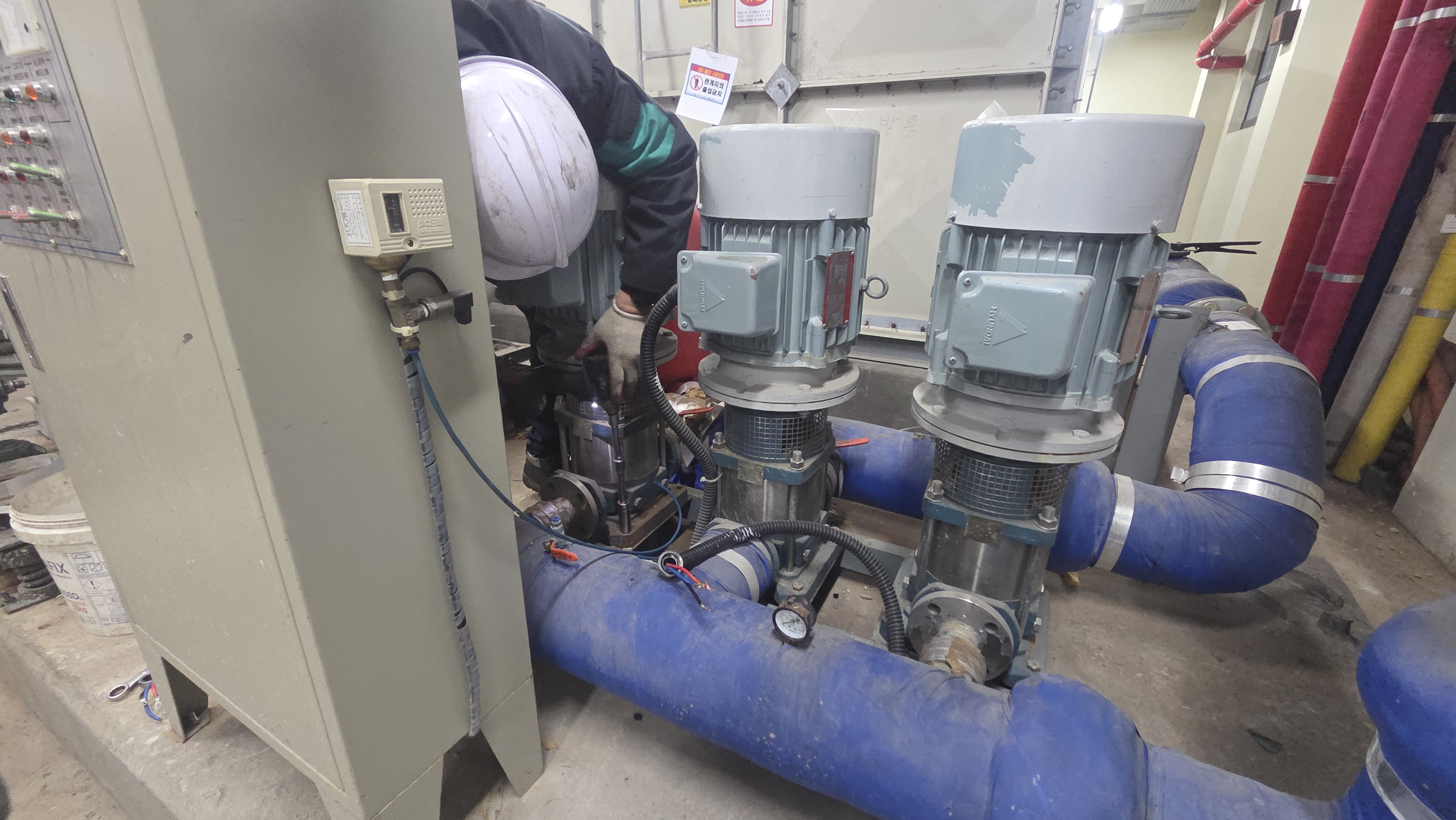

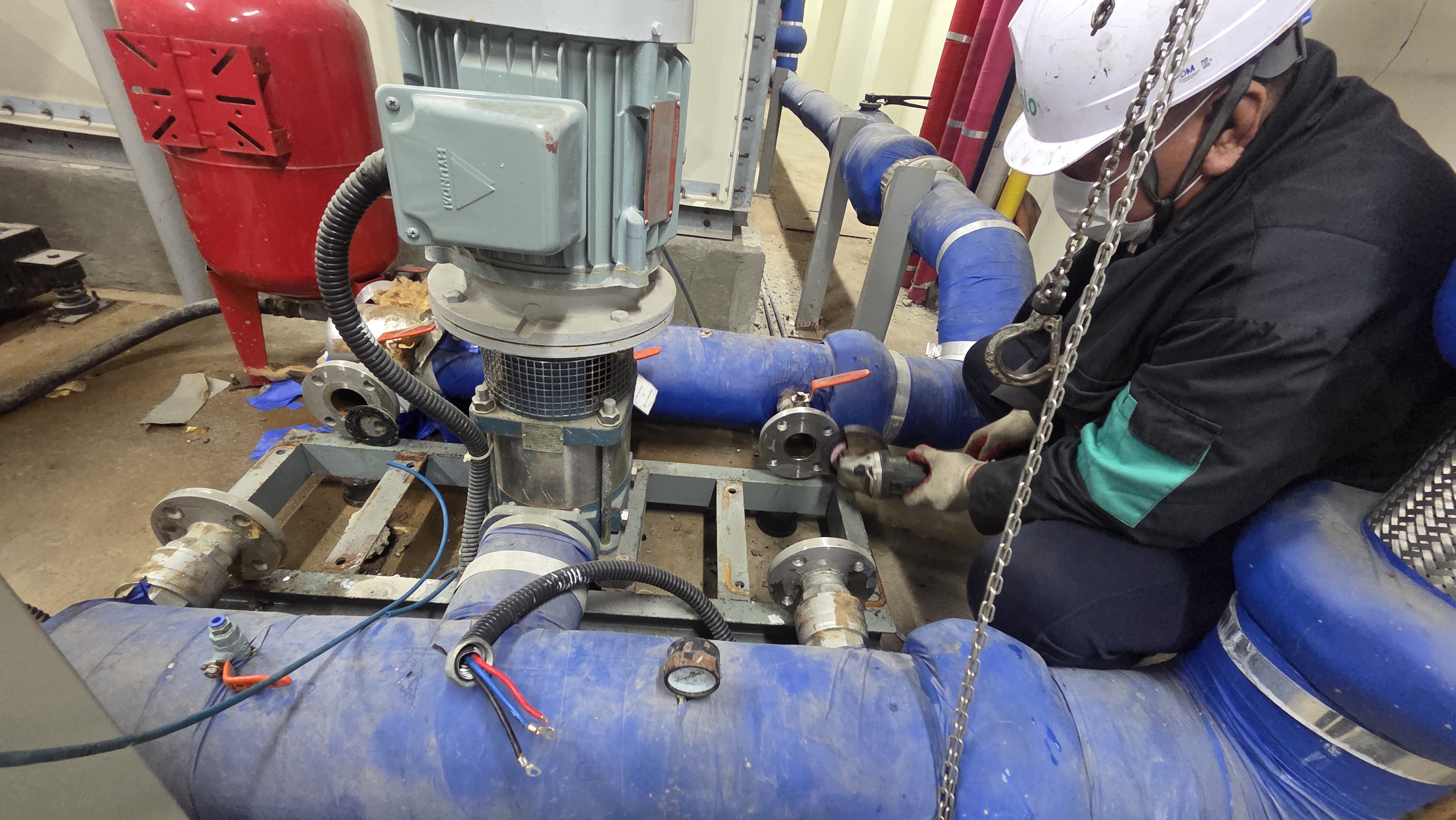

기존펌프 합류관에서 분리중
기존펌프 부스터펌프시스템 베드에서 분리
흡입구 토출구 부식제거
XRL15-4 두크 입형다단펌프 설치준비

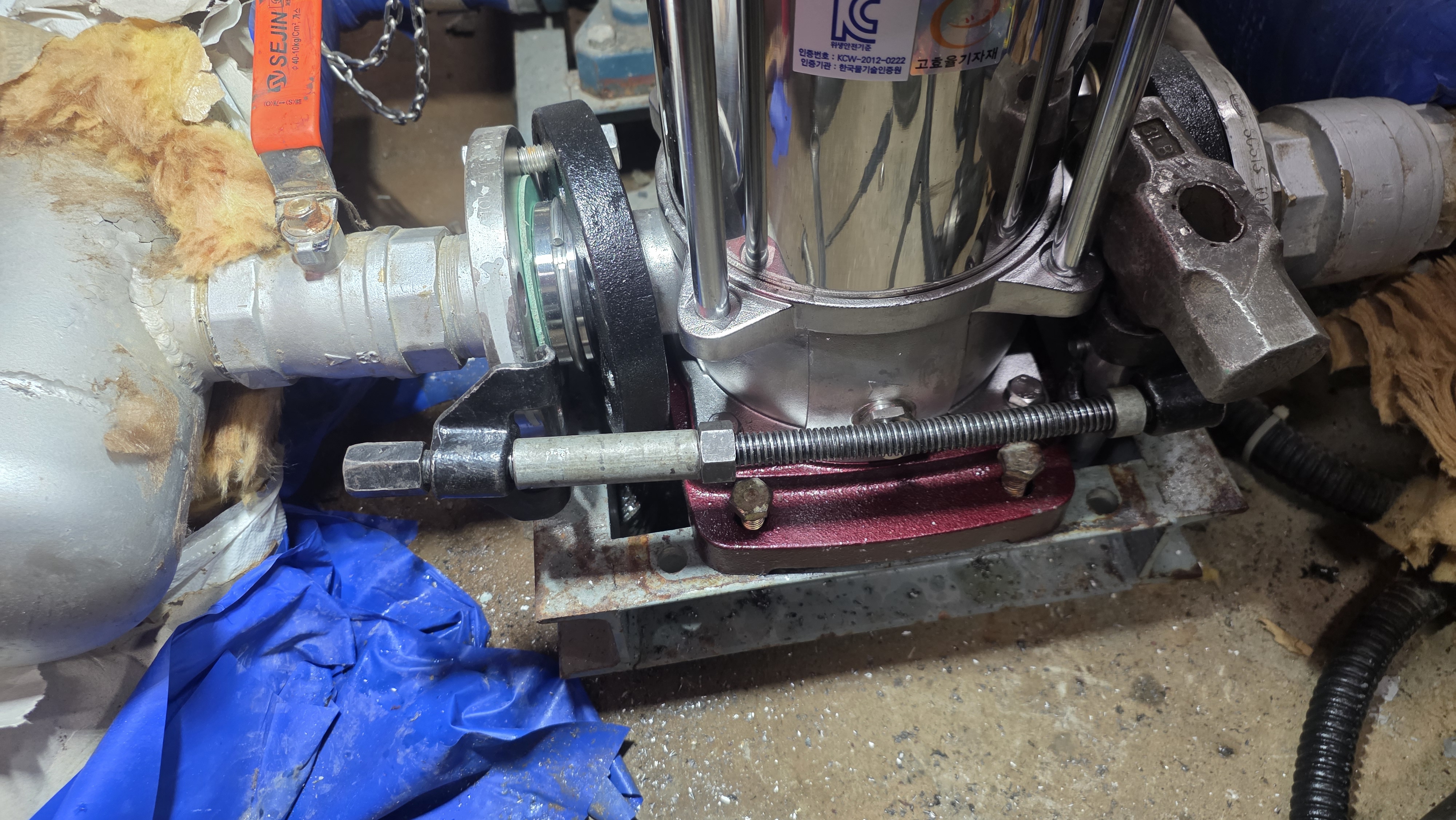

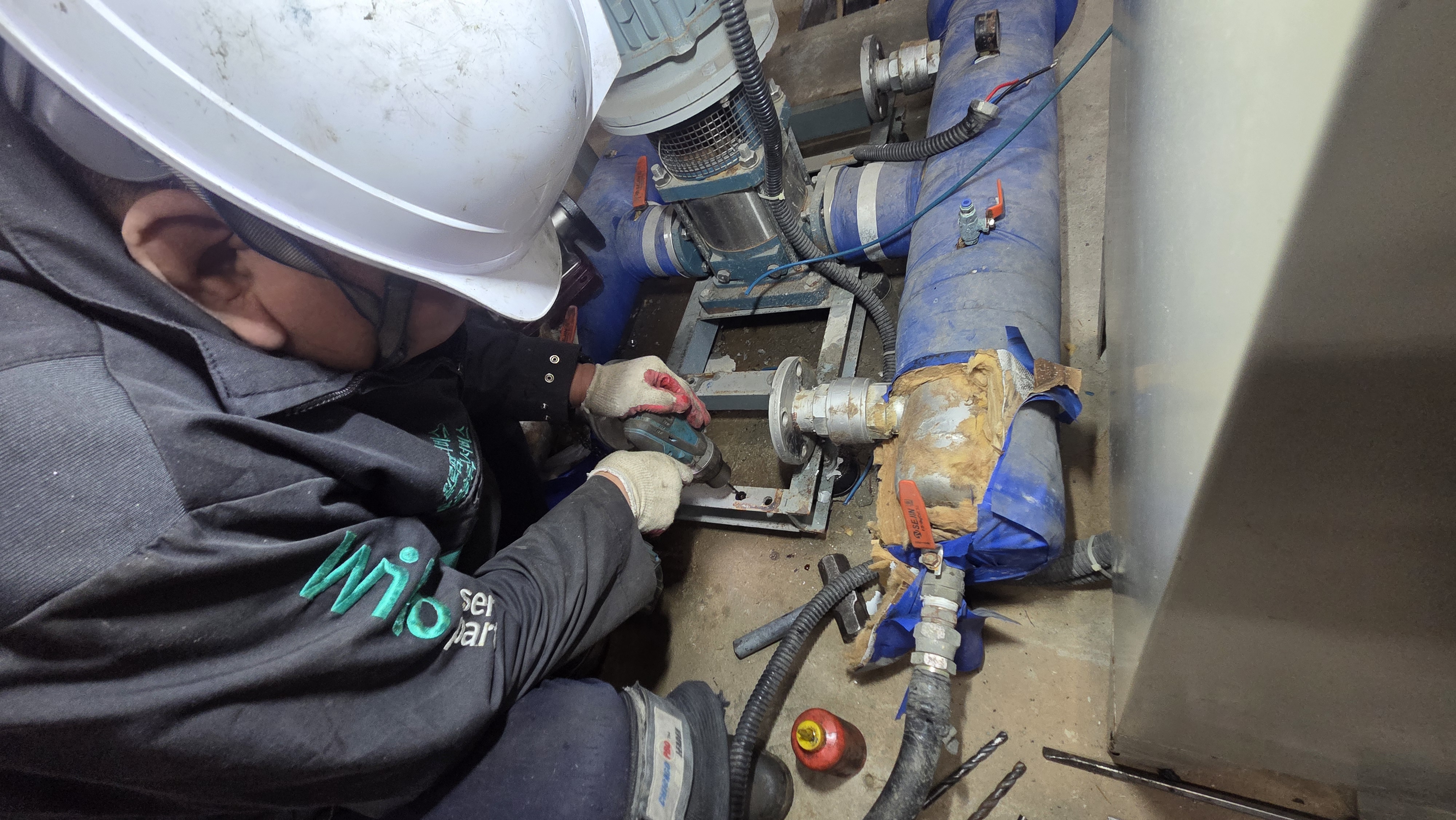

입형펌프 고정자리 탭홀작업
흡입구 토춢구 패킹넣는중

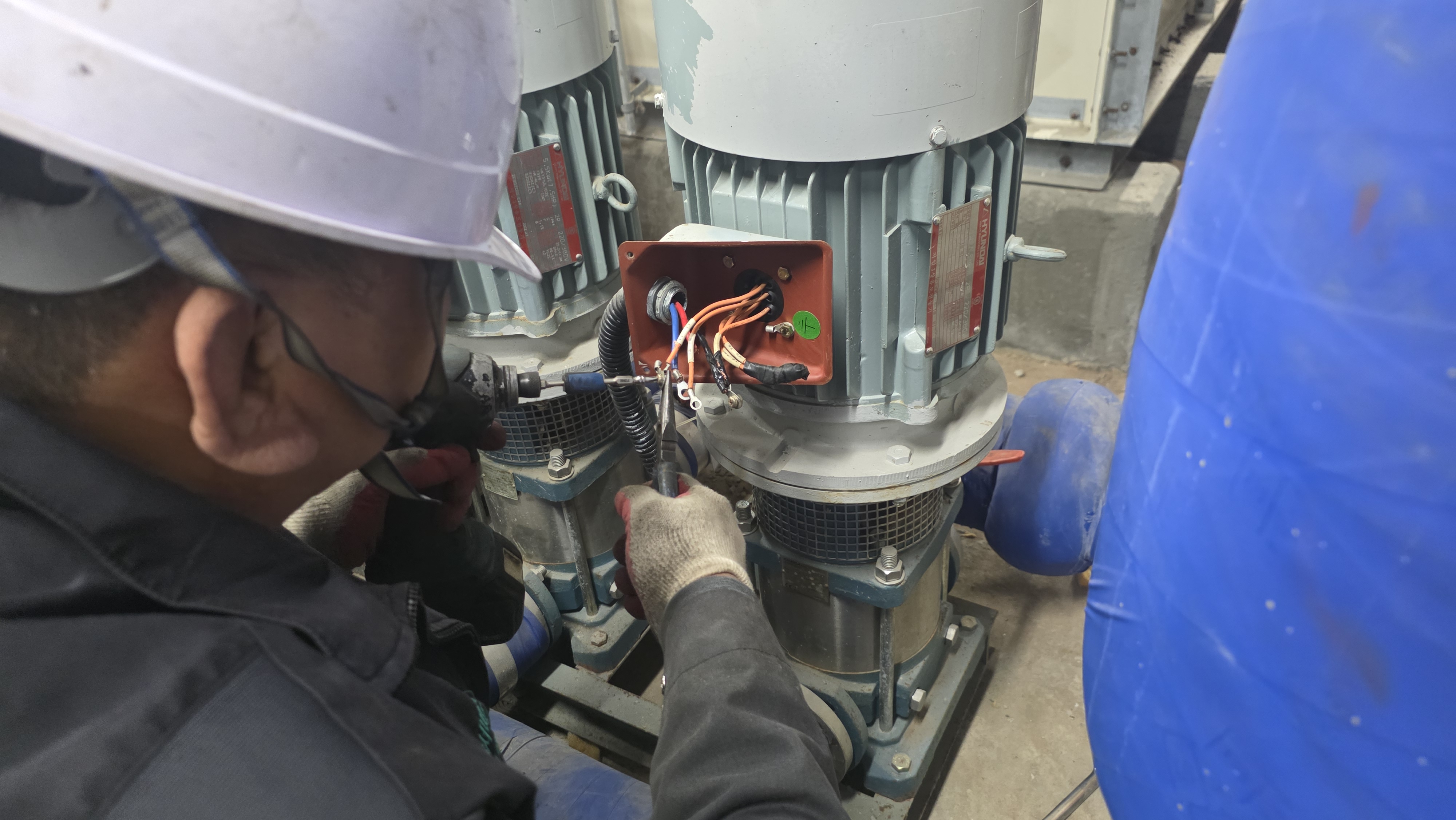

모터 결선
교체후 에어빼기는 필수
펌프 회전방향확인

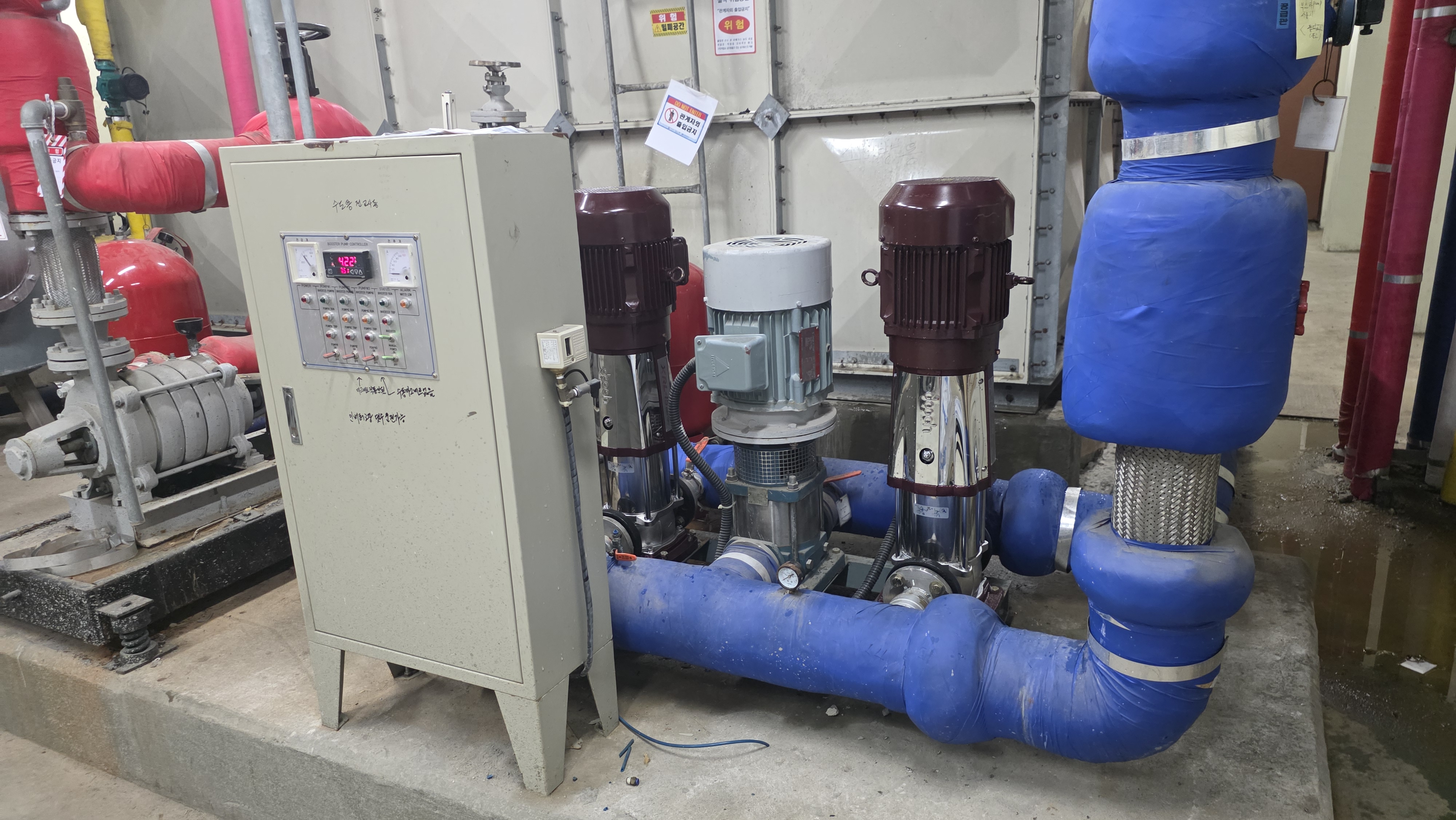

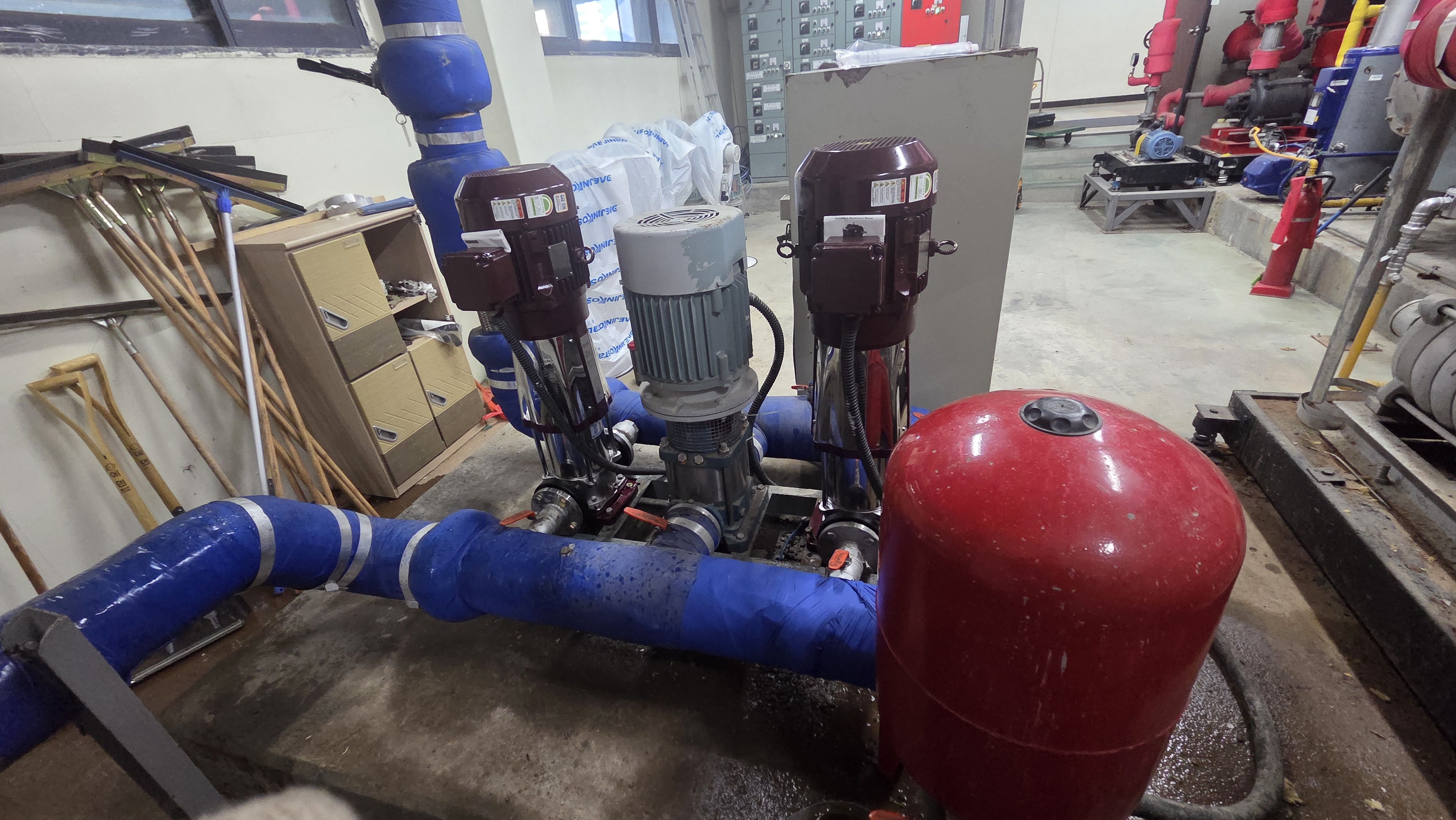

교체완료
교체및 시운전완료 인버터 가동불가 자동댓수제어방식가능

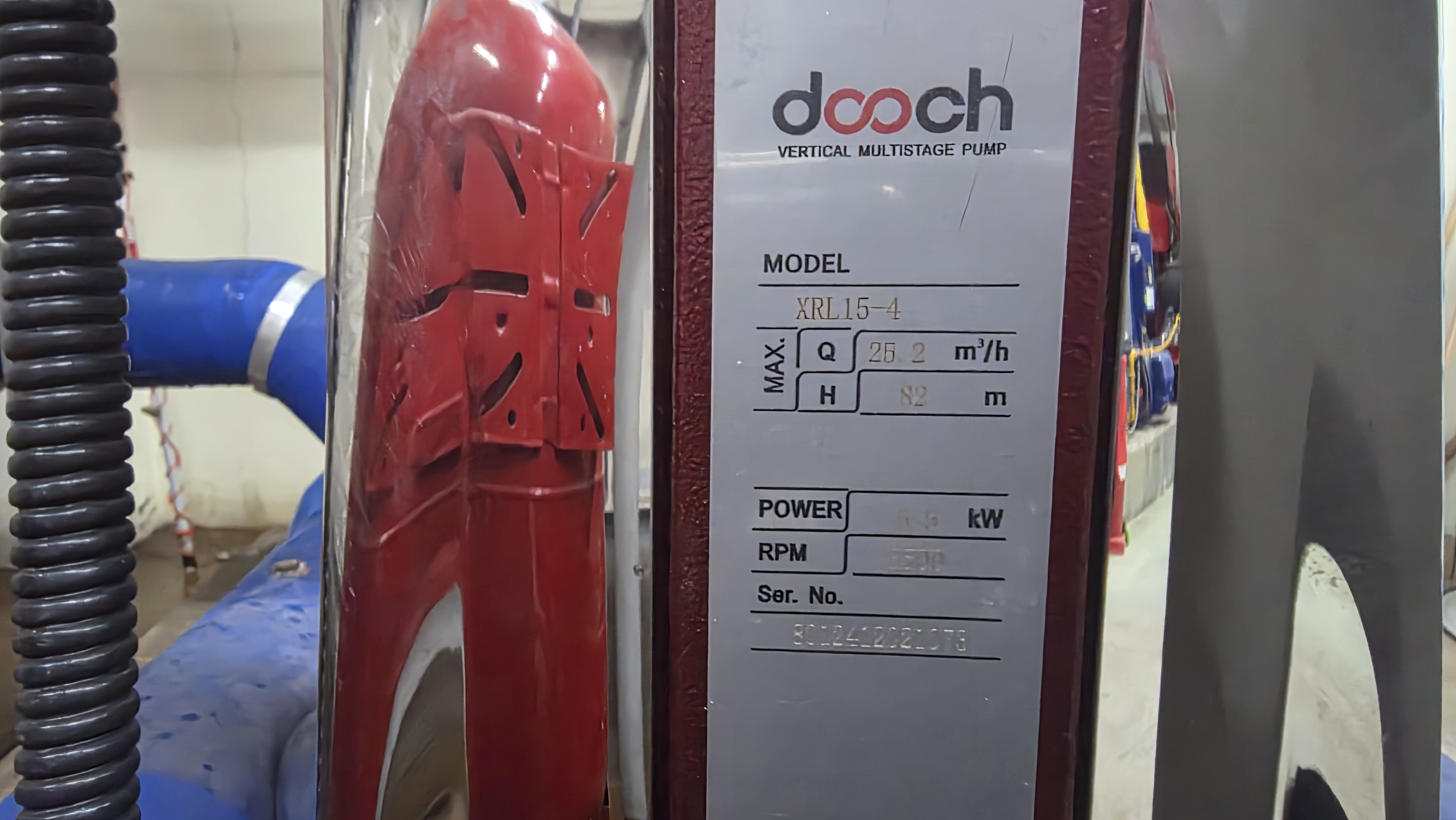

두크 XRL15-4 입형다단펌프 명판

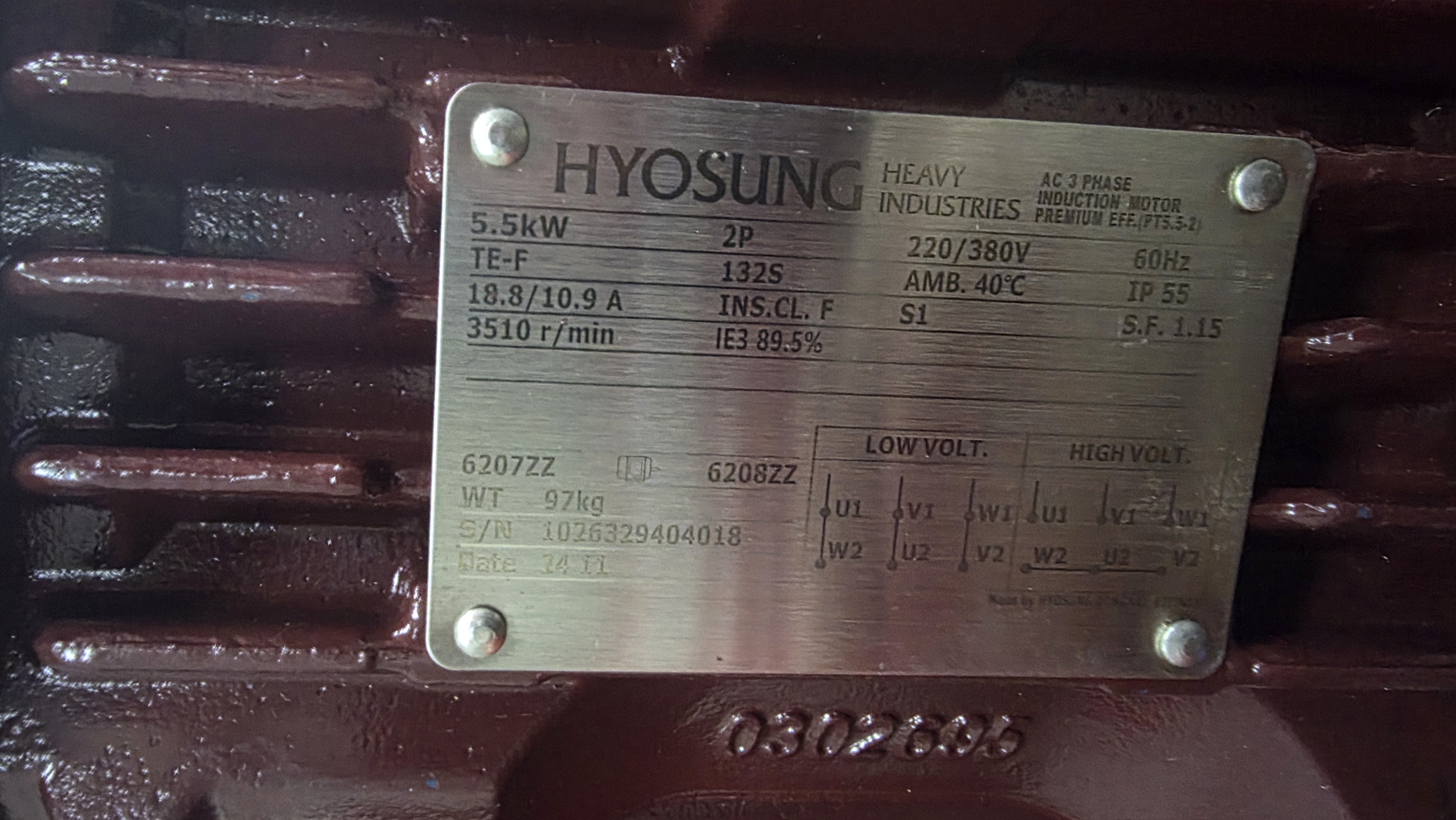

모터 명판 5.5KW2P 효성모터 채용
각종밸브 각종센서 모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
첨단오트콘스 공식대리점 공식서비스파트너
(Level Controller & Level Sensor 전문 Maker 전문업체)
