서울특별시 종로구에 모 오피스텔 건물입니다
얼마전 저수조 정수위밸브와 레벨센서 레벨콘트롤러로 인연이 된곳입니다
아침일찍 관리소장님으로 부터 연락입니다
다급하게 급수가 안된다고 합니다
얼마전 정수위밸브와 레벨센서 레벨콘트롤러 교체작업을 진행해주었던곳이라 순간 긴장이 앞서갑니다
몇번이고 확인하고 했지만 혹시나 등줄기에 식은땀이 흐름니다
먼저 저수조에 물이 있는지 확인을 부탁드렸는데 저수조 에 물이 있고 저수조 문제는 아닌것 같다고 합니다
휴~~~~~~~~~~~~ 그제서야 안심이 됩니다
부스터펌프 시스템이 이상있는것 같다고 합니다
갑자기 새벽에 자동이 안되서 그날 하필 당직자분은 첫출근하신분이라고 합니다
수동으로 먼저 가동했더니 충격으로 인한 후렌지 파손등으로 누수가 되서 난리가 났다고 합니다
영상통화로 부스터펌프 시스템 모터 용량을 확인합니다
모터의 용량은 7.5kW 10마력 입니다
펌프 모델은 윌로 MVI-1804-1 입니다
긴급하게 가설 판넬을 준비하고 부천서부터 달려갑니다

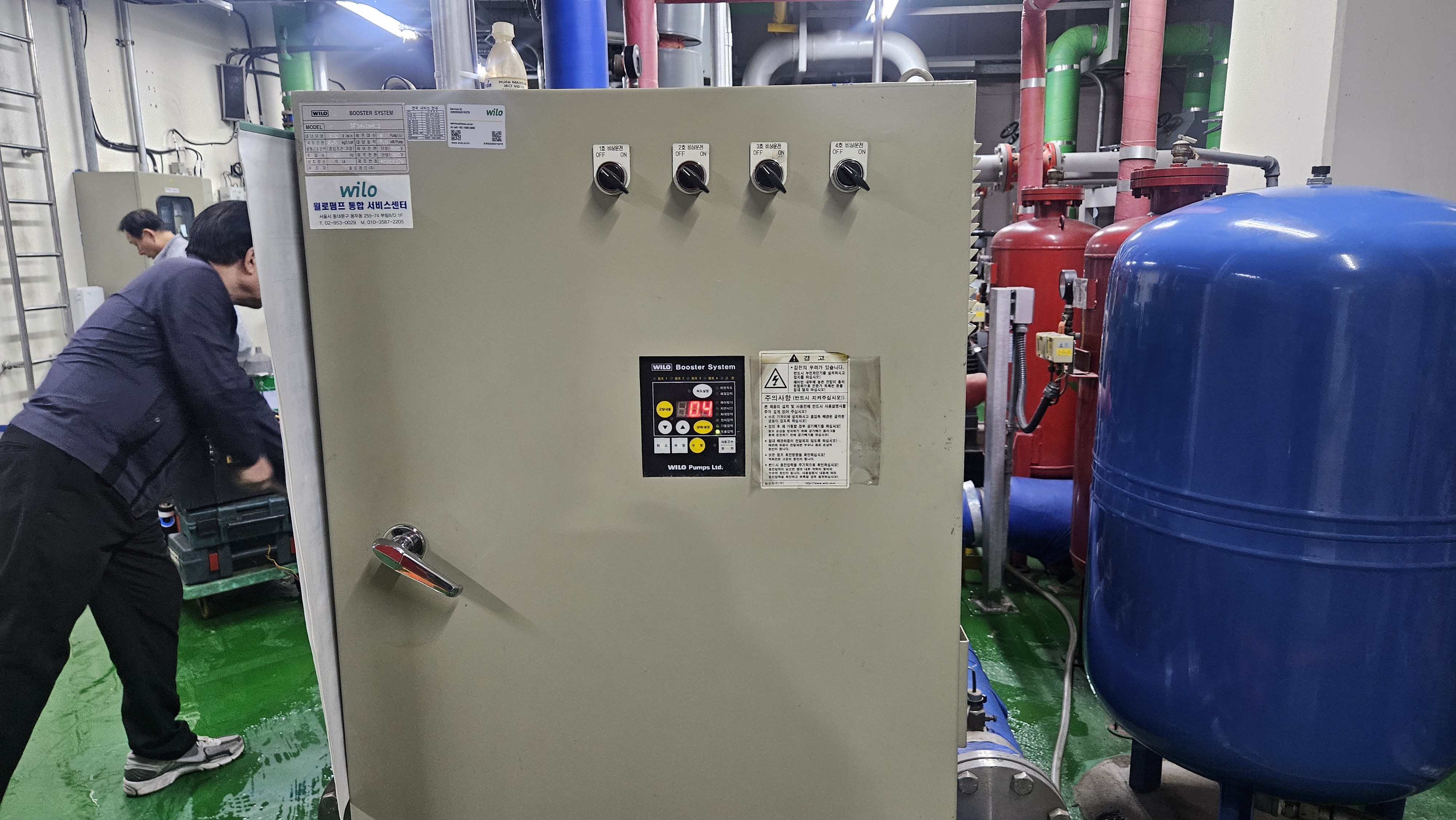

오래된 초창기 윌로부스터펌프시스템 판넬입니다
외관상 판넬 전원은 이상없습니다

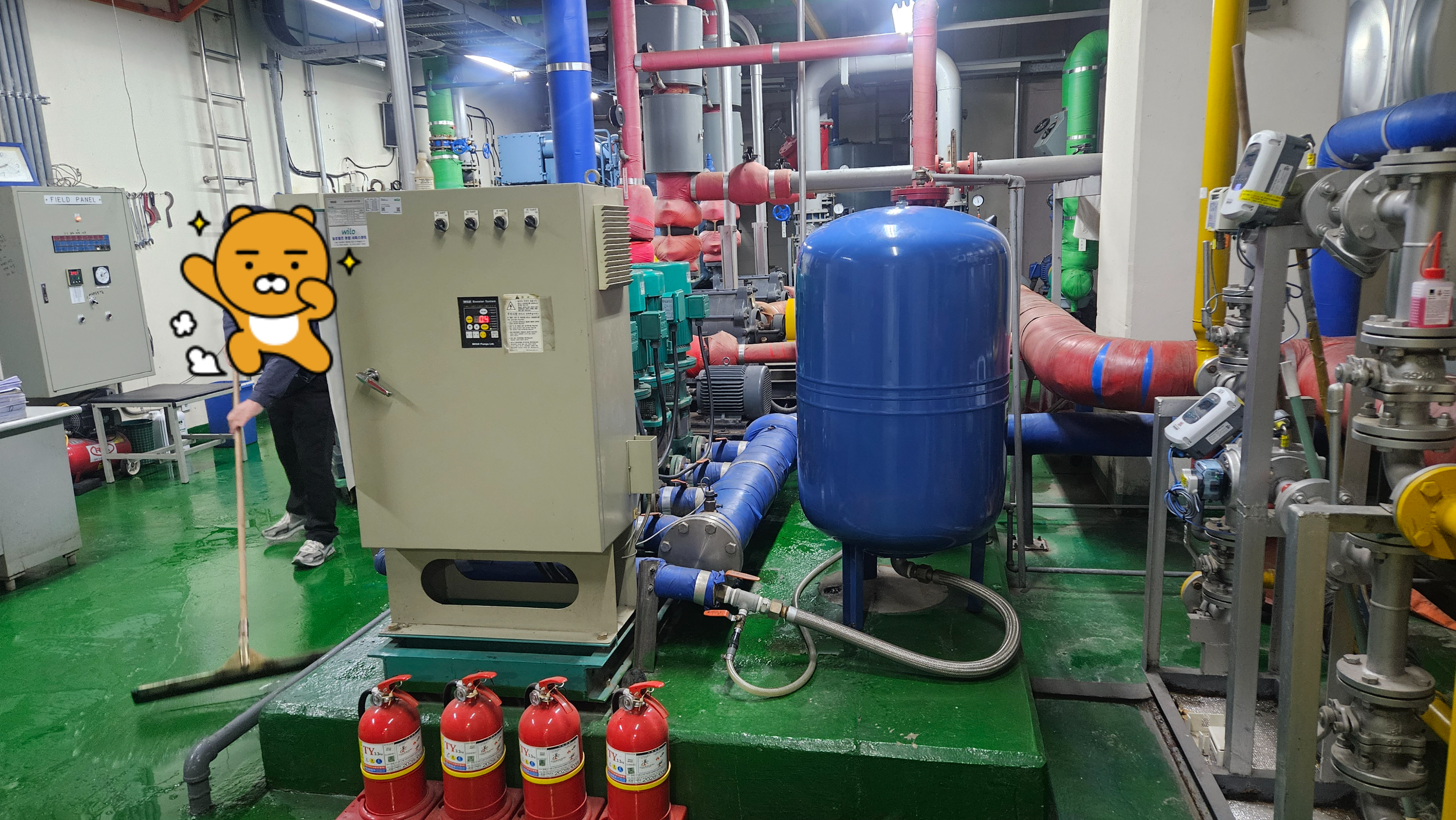

수동(댓수제어방식)으로 작동시키자 어떤이유에서 워터햄머등으로 후렌지부분이 터졌 열심히 기계실바닥물을 치우고 계시네요

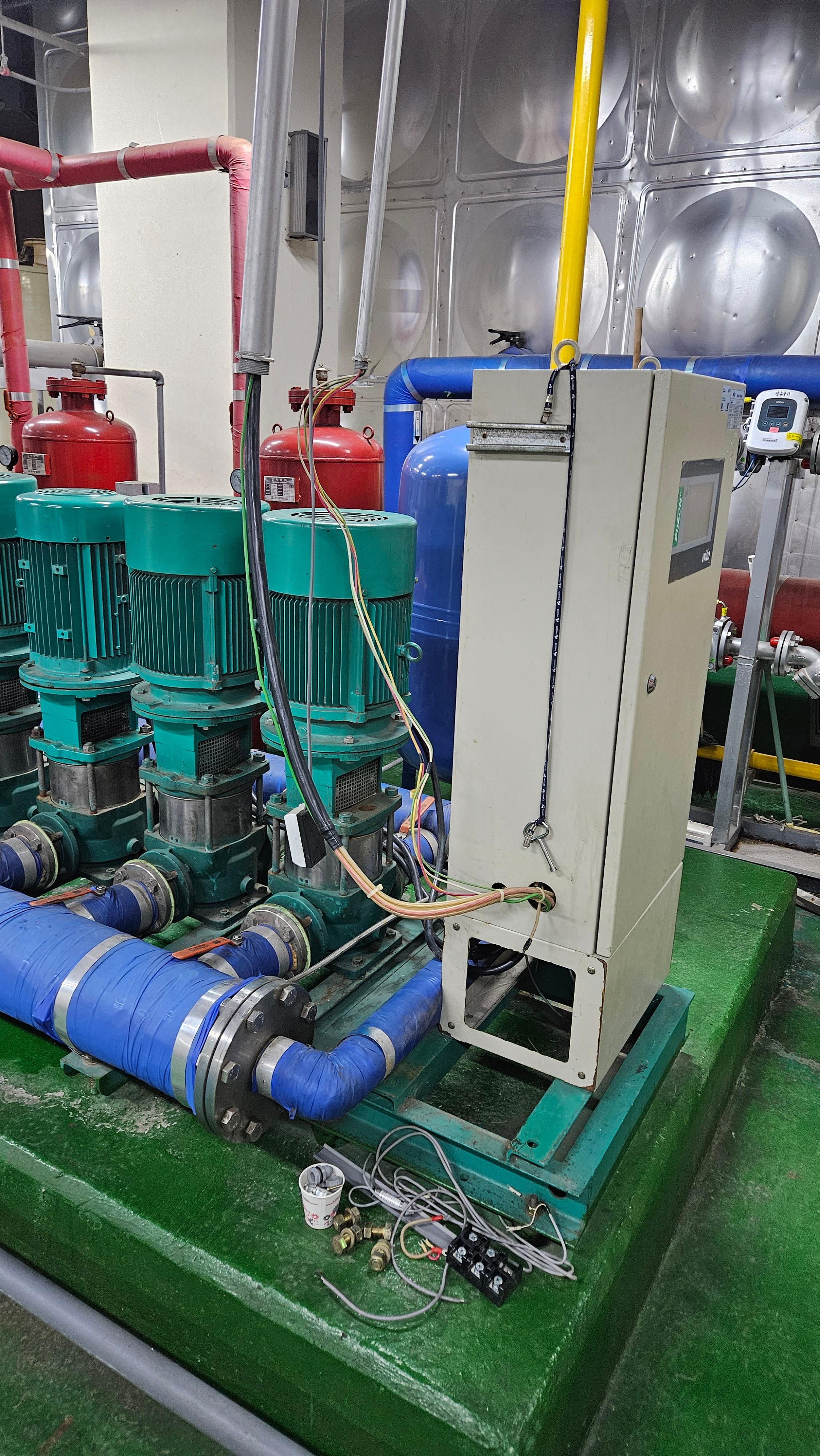

10마력X4PUMP 부스터시스템이네요
인버터 자체가 고장난것 같습니다
너무 오래된었습니다
20년이상 사용한 모델이라 부분수리시 수명을 장담하지 못하기때문에 10년이상 사용한 부스터 시스템 판넬은 전체 교체가 효율적입니다
한마디로 컴퓨터와 같습니다 인버터는 보이는 부분이지만
메인보드자체가 더중요하기때문입니다
요즘은 메인보드도 터치 스크린 방식으로 누구나 간단하게 고장유무를 알수있습니다
초창기 모델로 인버터 하나로 먼저 주펌프 가동후 추가 가동되는 펌프는 직입기동 타입입니다
이때 압력탱크의 역활이 상당히 중요합니다
기존 부스터 판넬결선확인

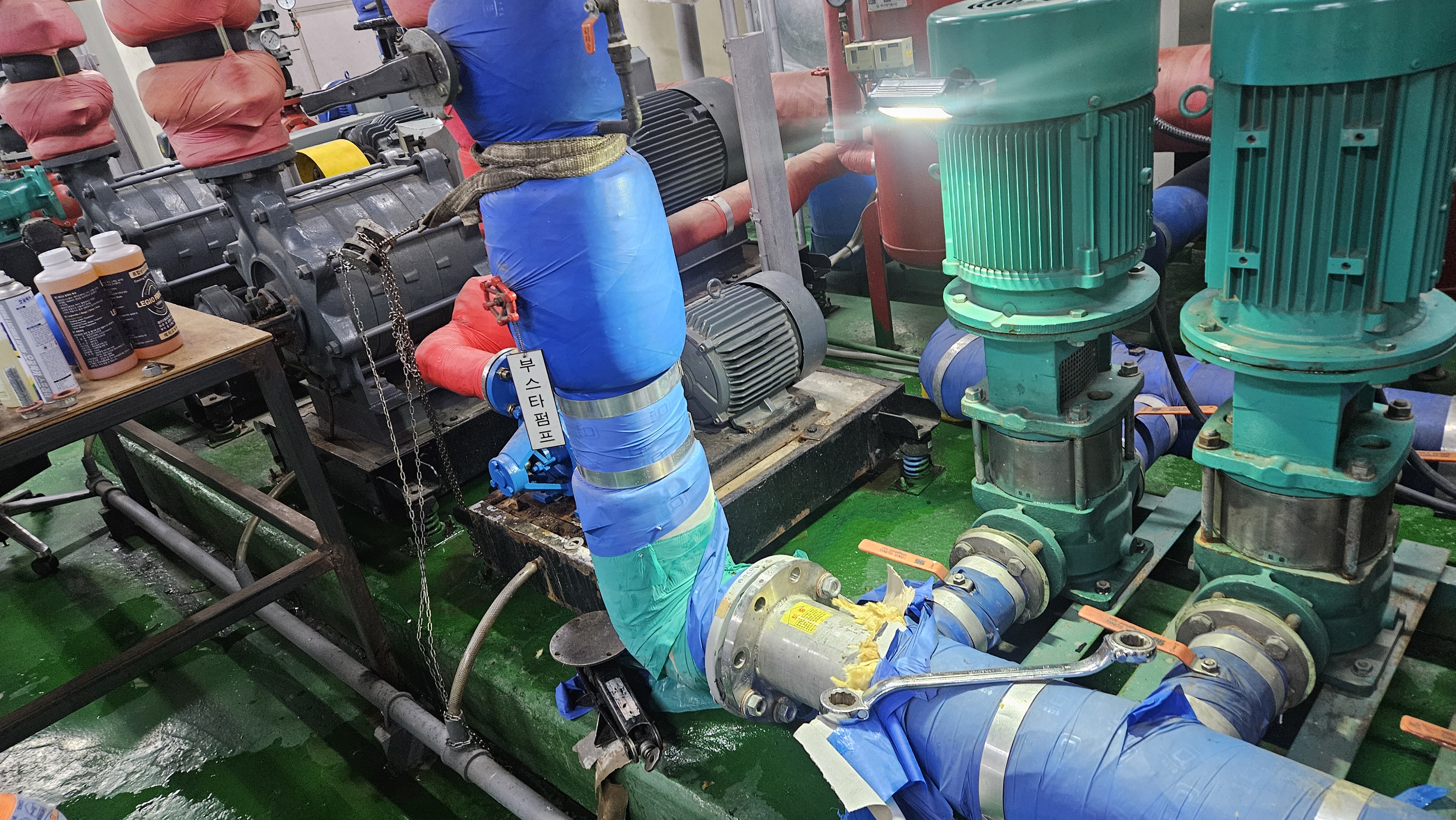

누수가 발생한 후렌지를 분리합니다 배관처짐을 유의 해야합니다
후렌지 누수 작업후 임시가설판넬로 교체 하기위해 메인전원을 차단하고 확실히 차단되었는지 다시한번 확인합니다
메인보드로 간 통신선등도 확인합니다
기존 윌로 초창기 모델 판넬 철거후 윌로 퓨젠 PZeU34M184 모델로 교체 합니다
통신선도 이상없이 연결중입니다

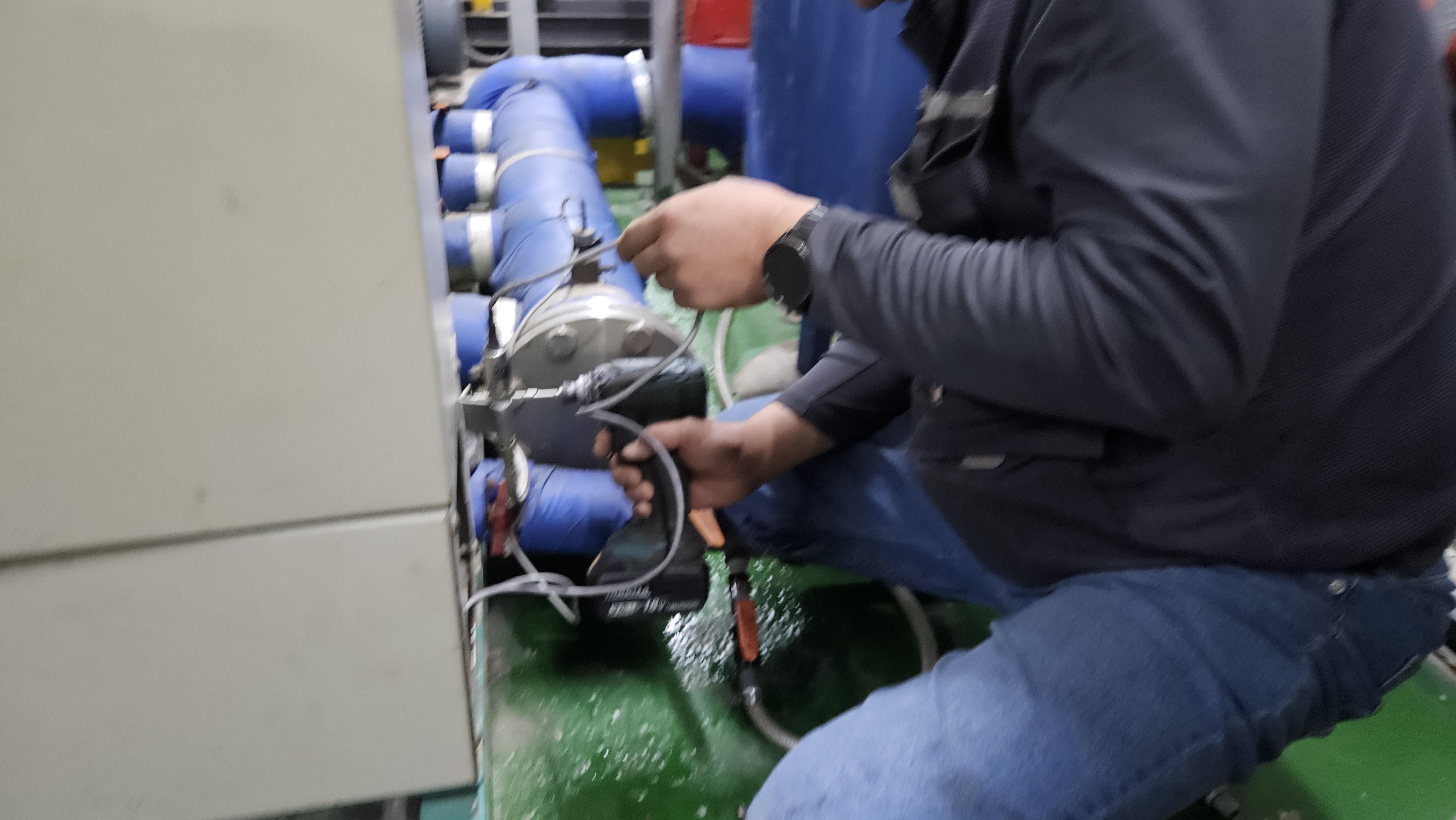

압력트렌스미터 연결중
수충격이 일어났던 문제를 감안하여 압력탱크를 점검합니다
다행히 압력탱크는 이상없었지만 예상대로 공기 충압이 문제 였습니다 사용압력에 비해 충진된 공기압력이 너무 낮아 압력탱크 기능을 하지 못하고 있었습니다
다행히 현장에 콤퓨레샤가 있어 압력탱크에 적정공기압을 충진하고 있습니다
부스터펌프 시스템 운전전에 각 펌프에 에어를 빼고 있습니다

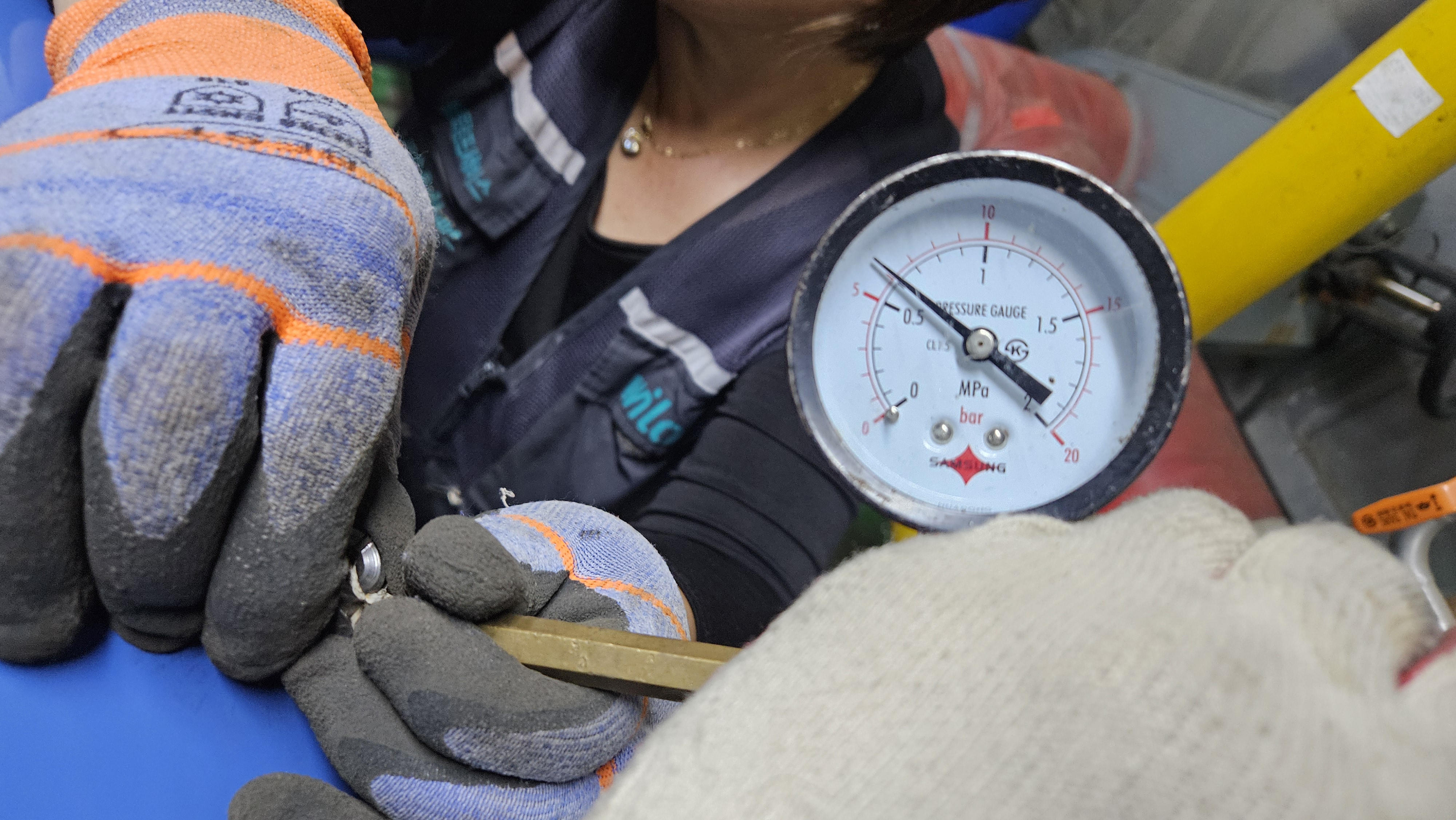

적정압력까지 압력탱크 공기압 충진중
앗 모터 회전방향이 반대네요 결선을 변경합니다
드디여 가설판넬로 시운전을 합니다
압력헌팅없이 정상운전이 되고있습니다

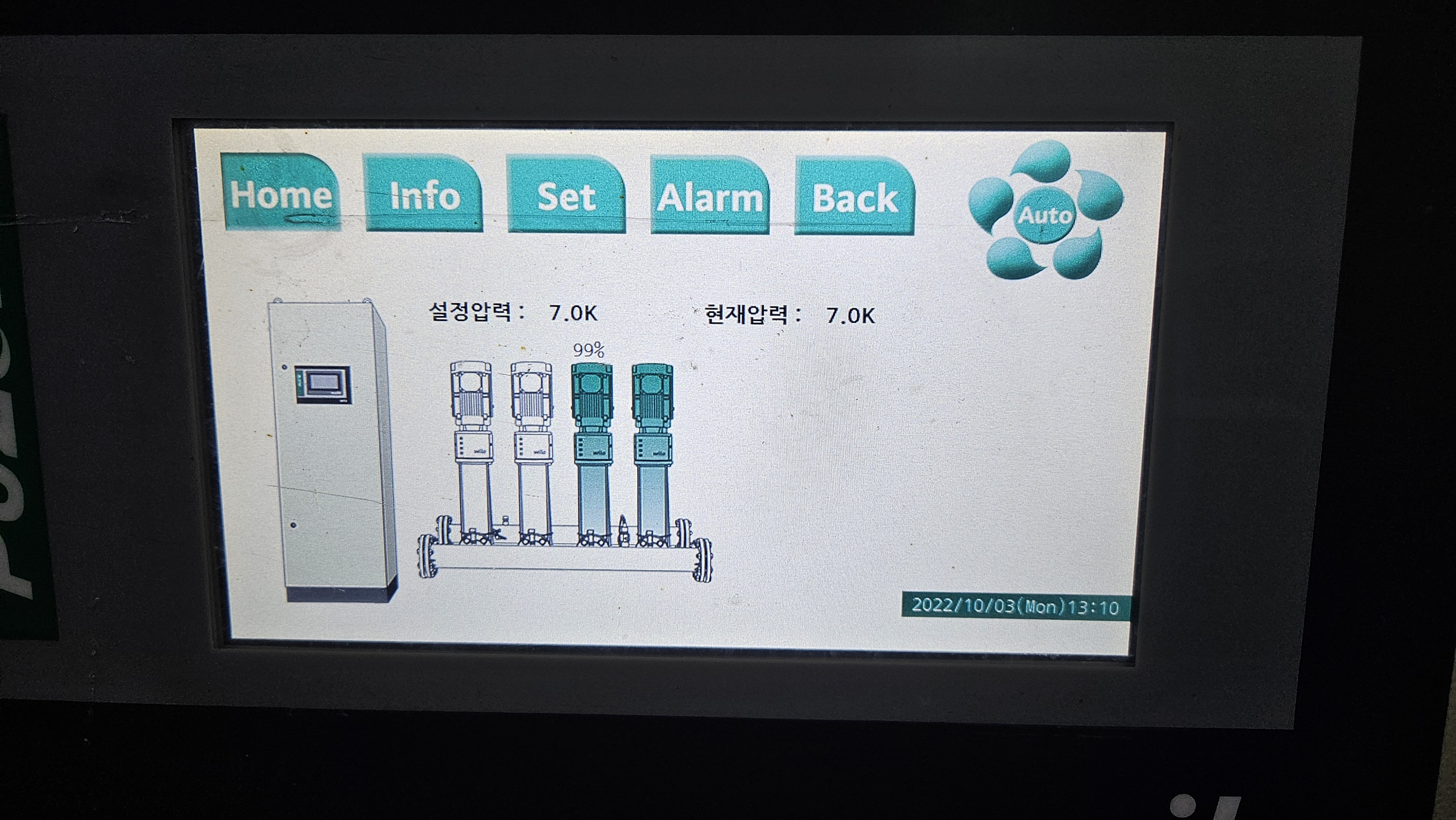

윌로펌프 부스터시스템 퓨젼 판넬 모델은 이렇게 터치스크린방식으로 쉽게 알아볼수있습니다

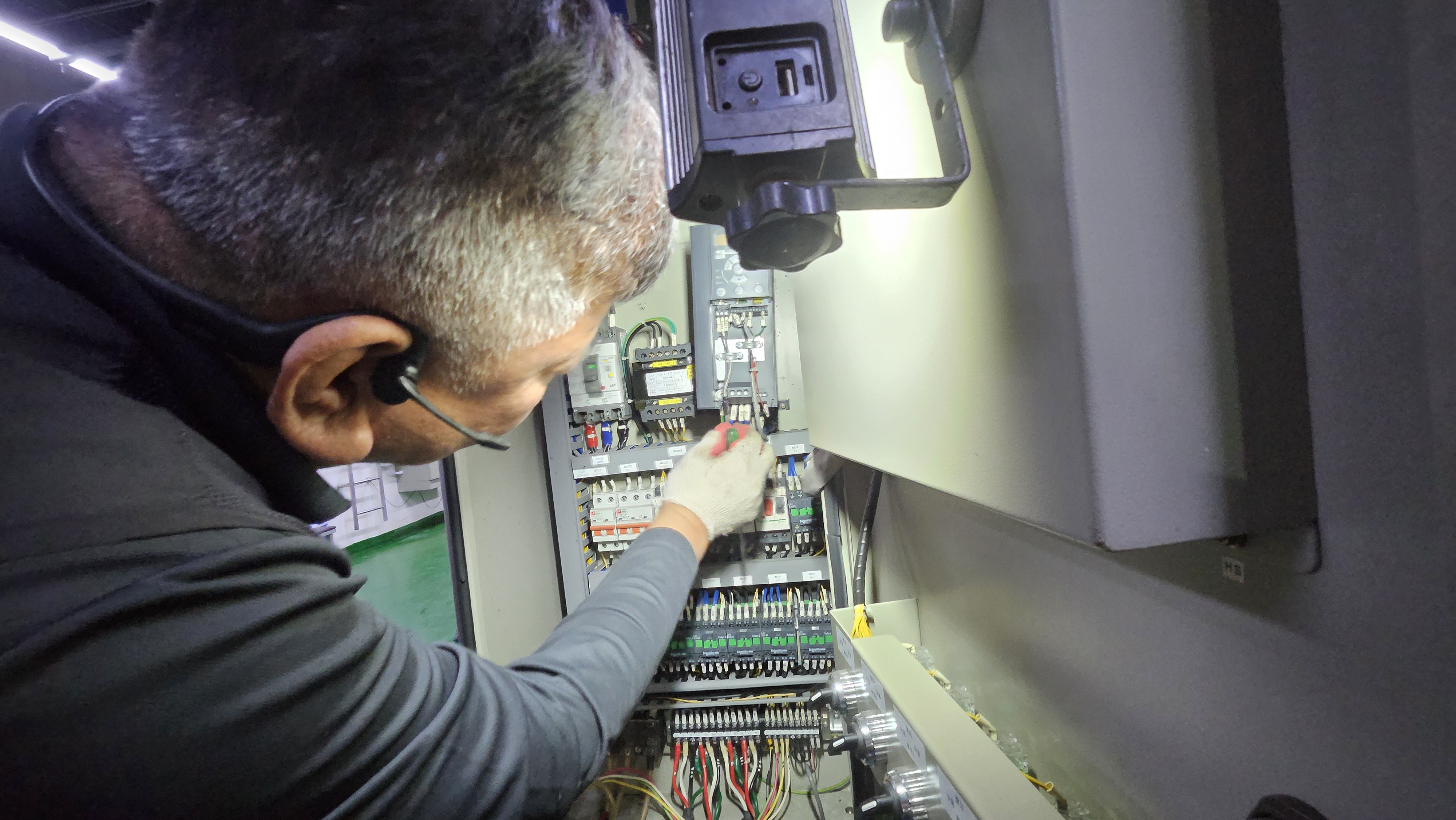

가설 판넬을 열어 내부 를 다시한번 확인합니다

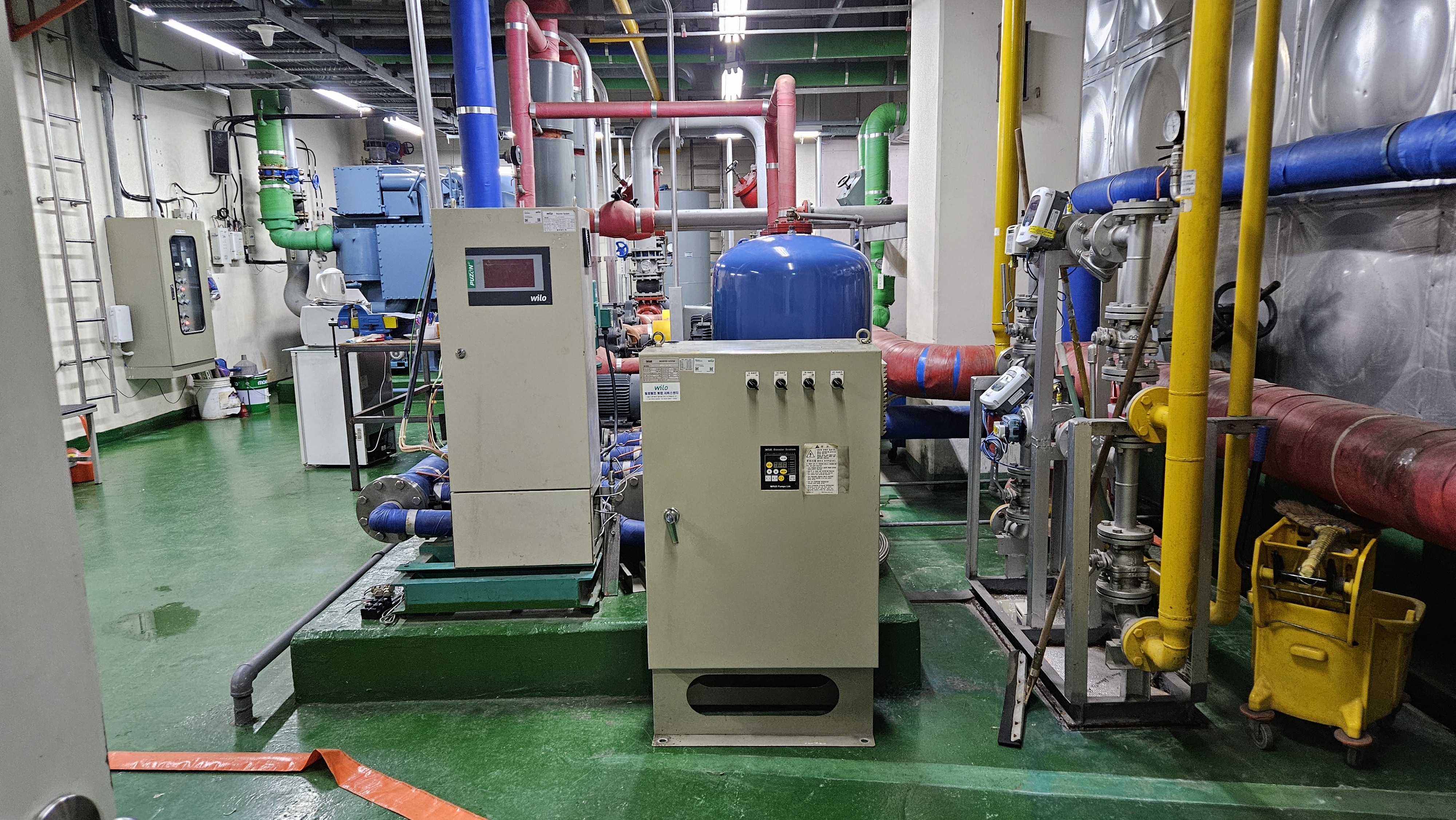

전체적인 배관구성을 체크
휴 정신없이 임시 가설을 끝내고 한숨돌리니 점심시간이네요
그동안 판넬을 제작하고 오피스텔측과 일정을 조율해서 가설 판넬과 교체작업을 진행합니다
단수가 몇시간 발생하기때문에 일정조율이 필수입니다
가격및 성능등을 참고하여 인정 INJ-1000 모델에 인버터 두게를 장착했습니다
개별인버터가 좋지만 개별인버터로 제작하면 가격이 많이 상승하네요
기존 가설판넬 해체
신설 판넬엔 부스터펌프 시스템에서 펌프와 배관빼고 부품 모두를 교체 해드리는 조건입니다
부스터펌프 판넬 시스템에서 핵심부품인 압력트랜스미터도 신품으로교체합니다

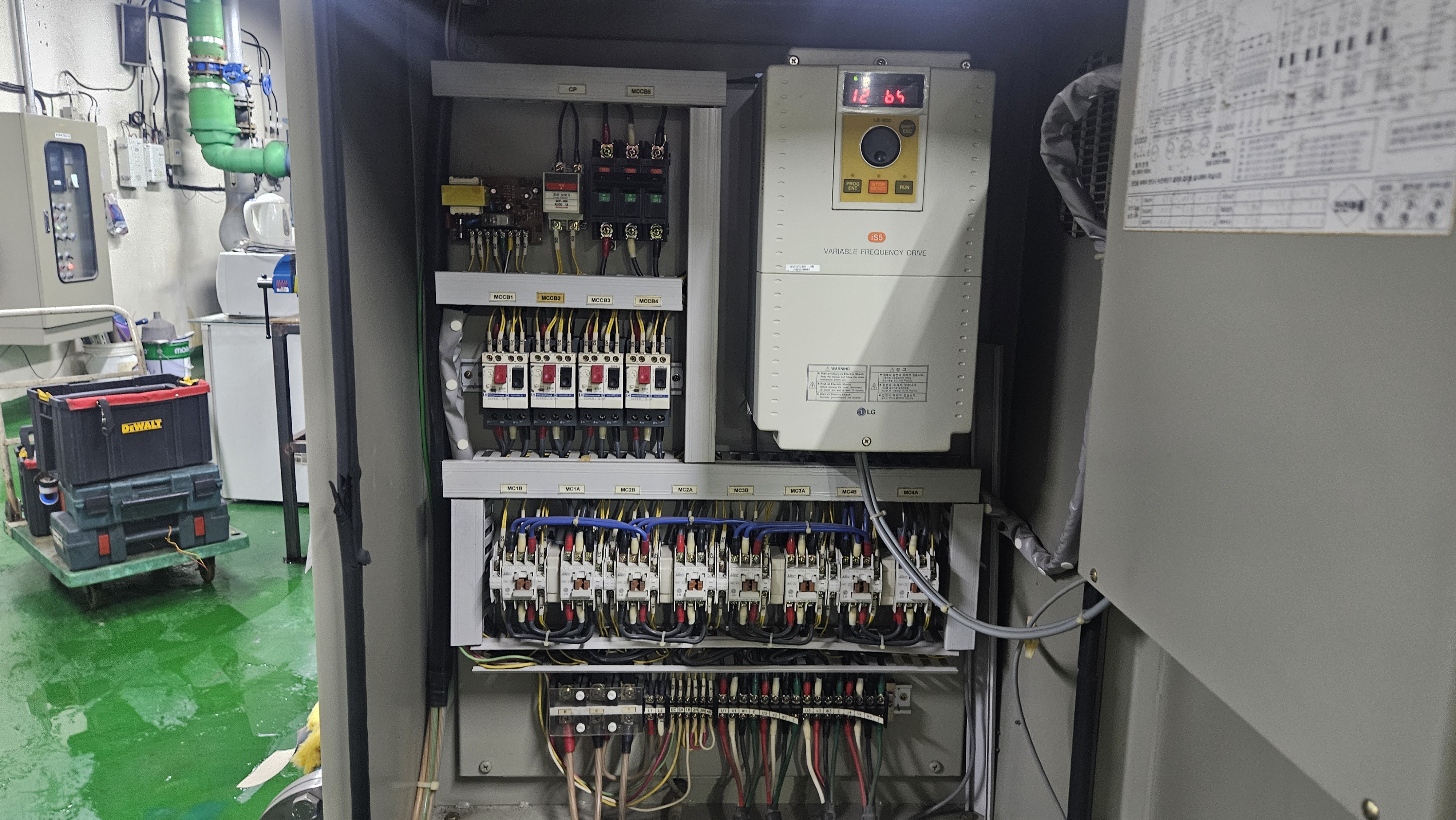

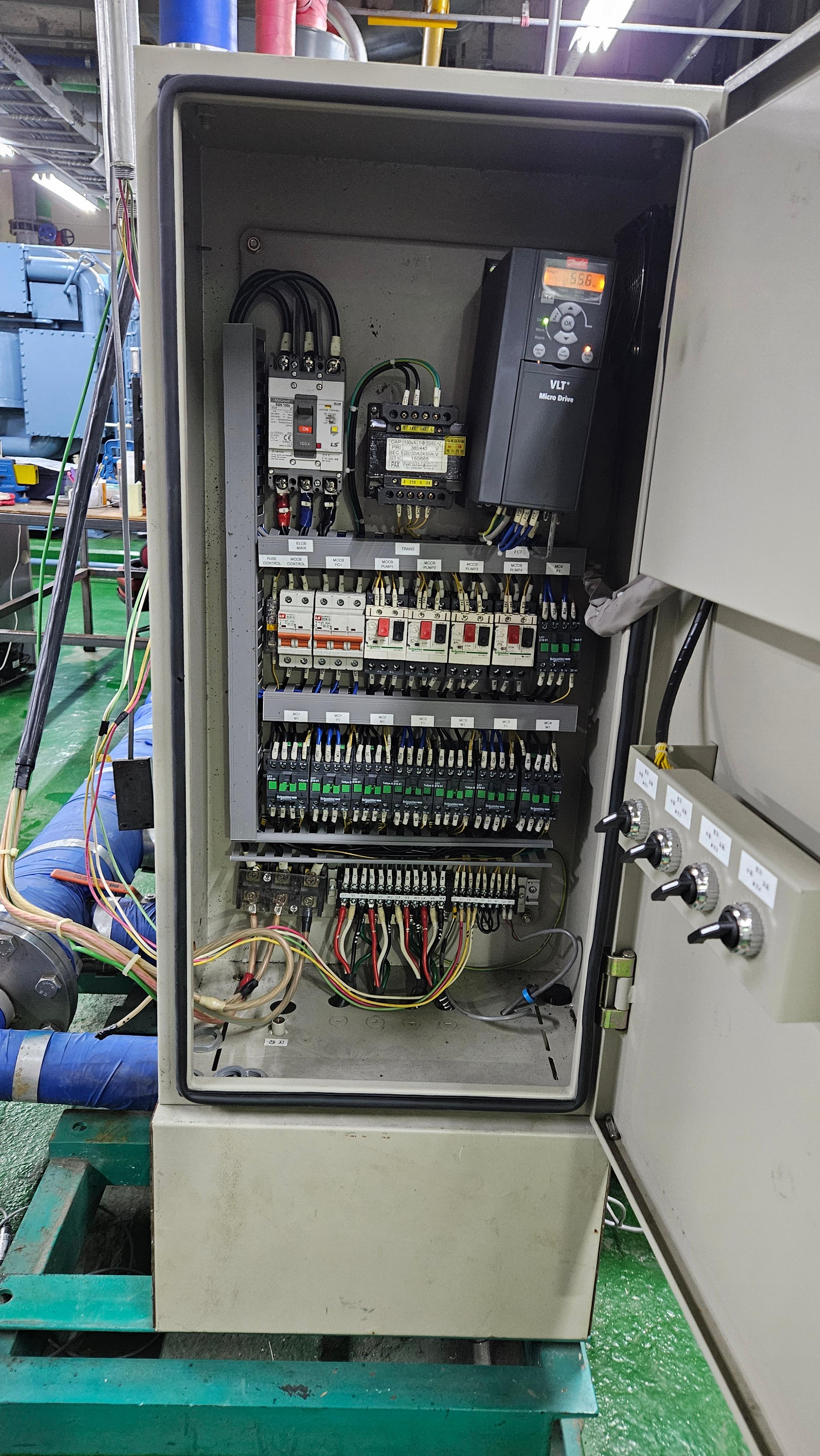

인버터가 이렇게 두게 설치됩니다
총펌프 4대가 가동될일은 거의 아니 아예없습니다 배관이 터지기 전에
평상시 한대 인버터 운전하다 물사용량에 따라 두대가 운전되고 정말 물사용량이 많다면 한대는 직입기동이됩니다
거의 한대로 운전되다가 두대 운전되다 다시 한대 되다 할겁니다

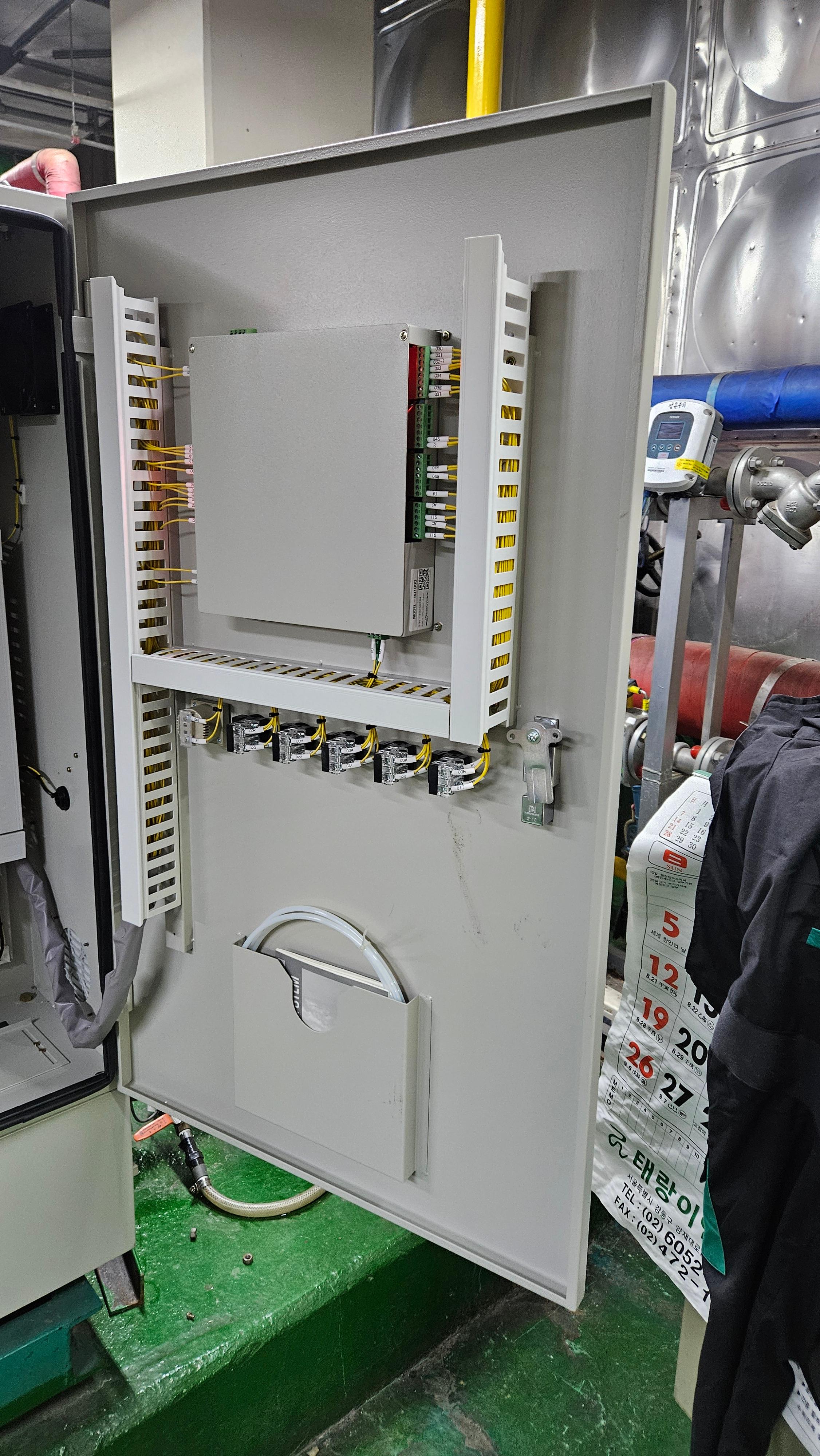

메인보드 판넬도 이렇게 깔끔하게 외판으로 덮혀있습니다

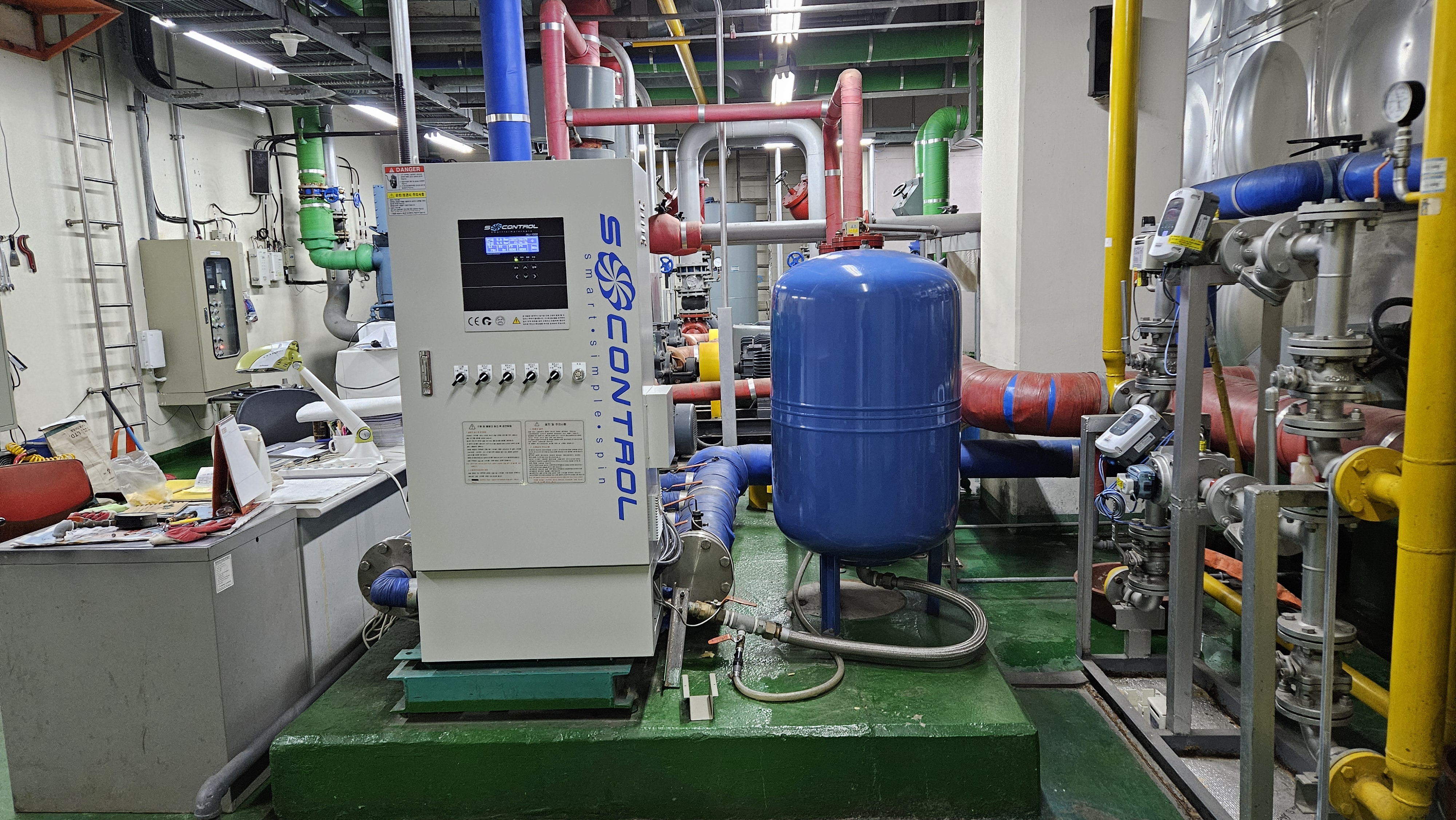

인정INJ-1000 부스터펌프 제어판넬

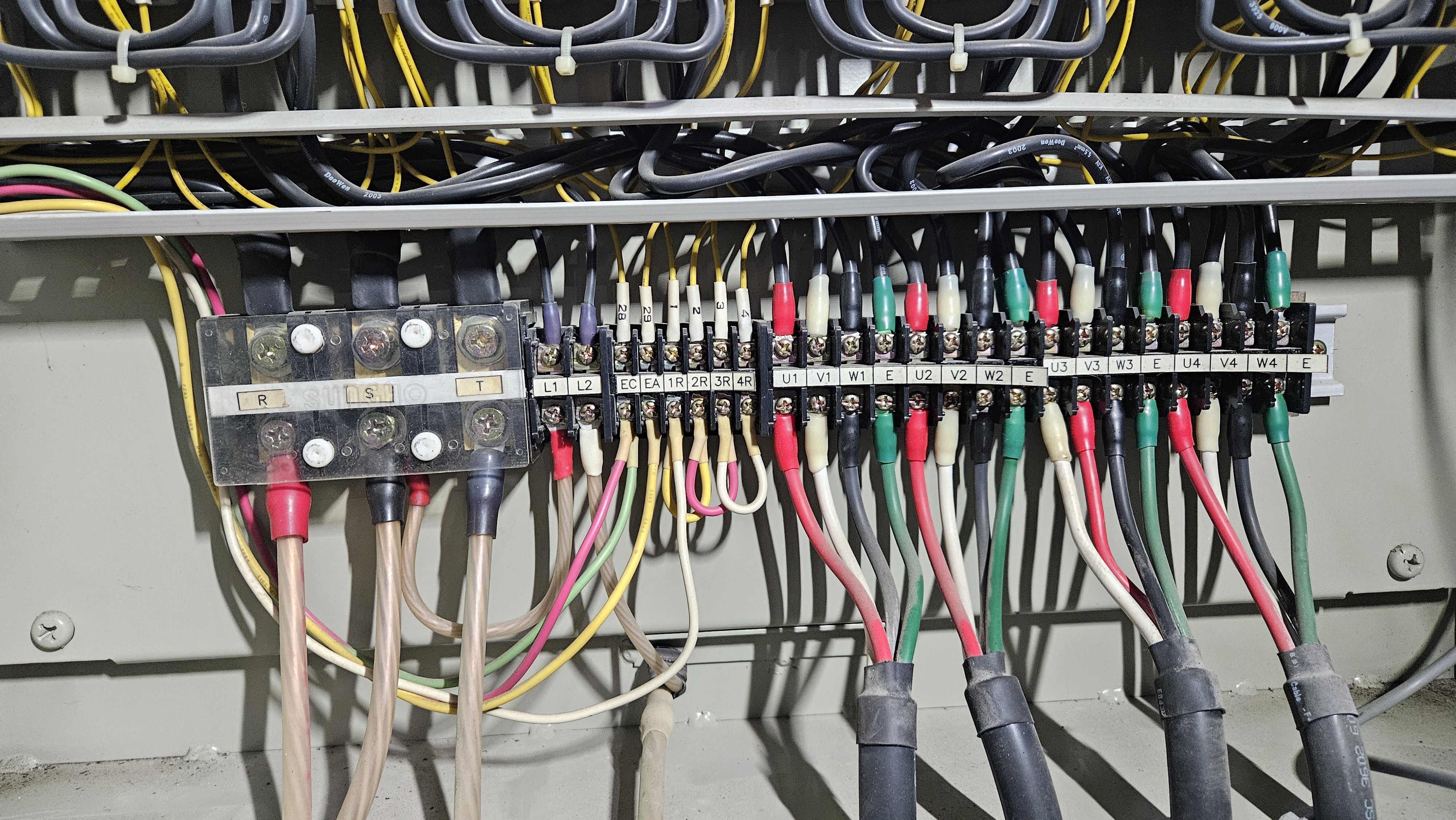

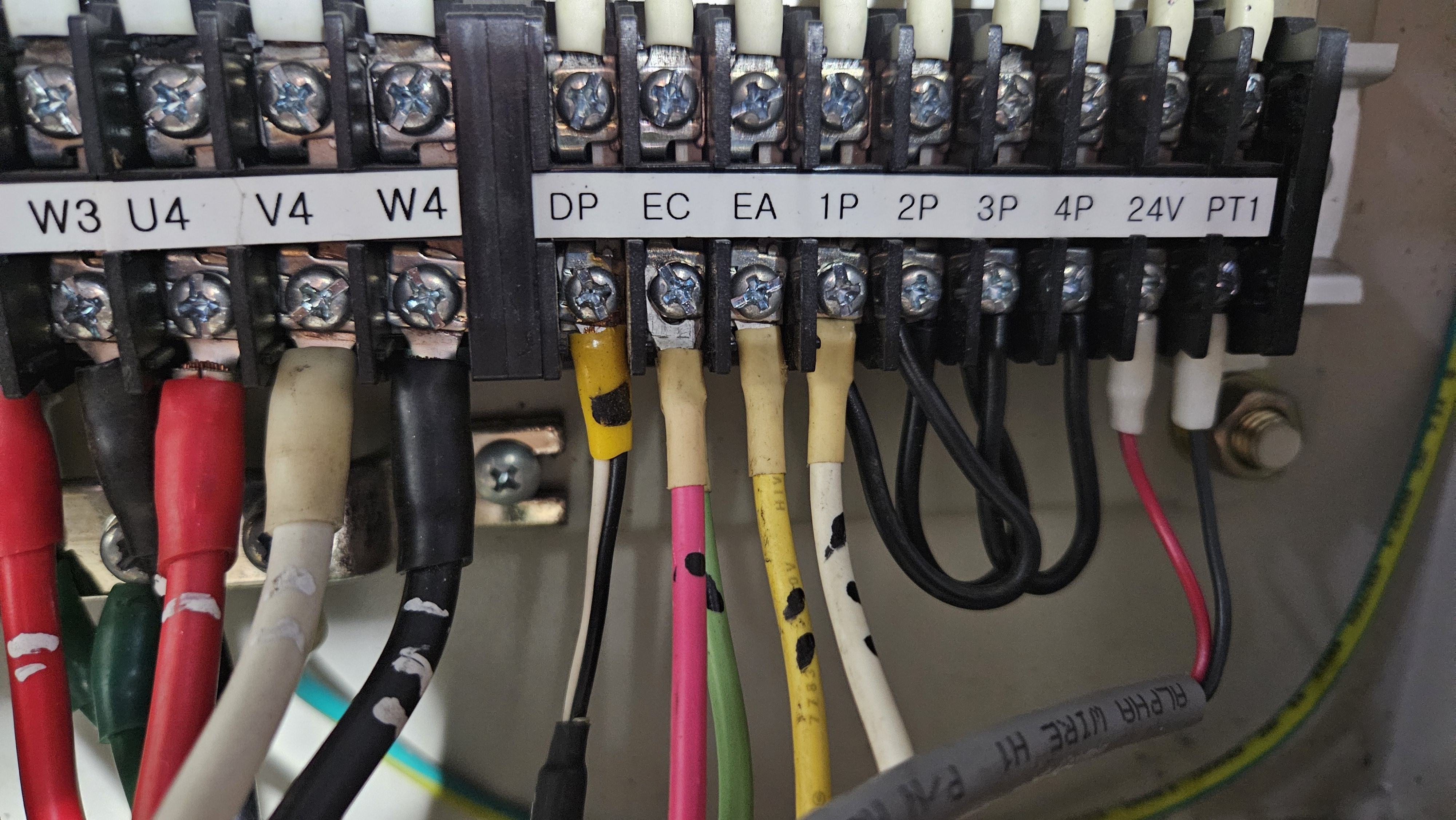

단자대 결선상태 기존 통신선과 위치가 바뀌다 보니 X 자 형태가 되었습니다
교체후 시운전 기존 판넬경우 인버터 하나로 운전되다 보니
물사용량에 따라 두대가 운전될경우 한대는 인버터 운전 한대는 직입기동으로 충격이 발생했는데
인버터 두대를 이용해서 부스터시스템을 가동해서 수충격 발생을 감소시켰습니다
사용자가 아주 만족합니다
