경기도 부천에 있는 모 상가 건물 부스터펌프 시스템 입형다단펌프 소음과 메카니칼씰 누수로 인한 점검및 조치입니다
대아입형다단펌프 20VMI 8-50 모델 5마력입니다
동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.

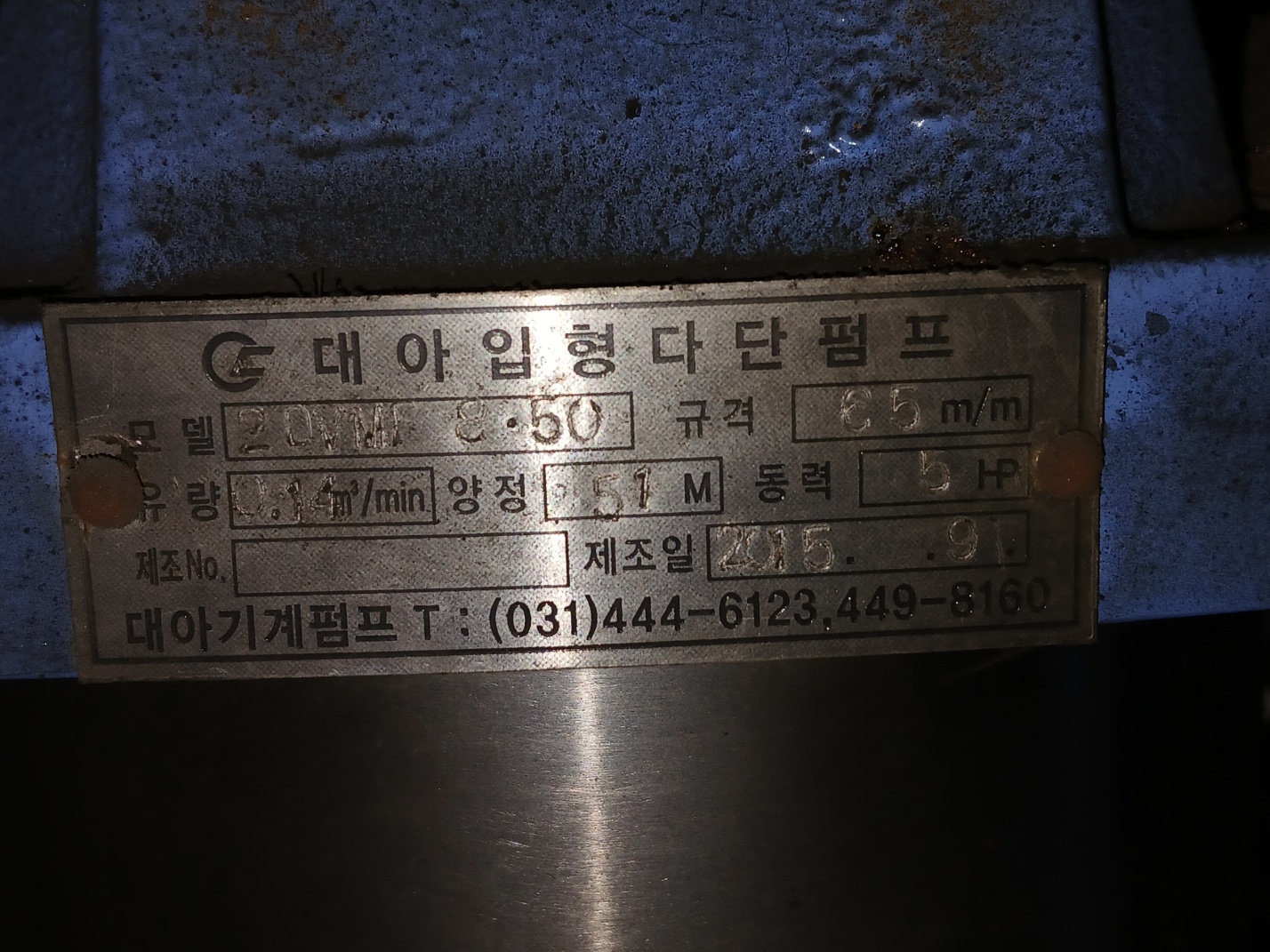

대아입형다단펌프 명판입니다

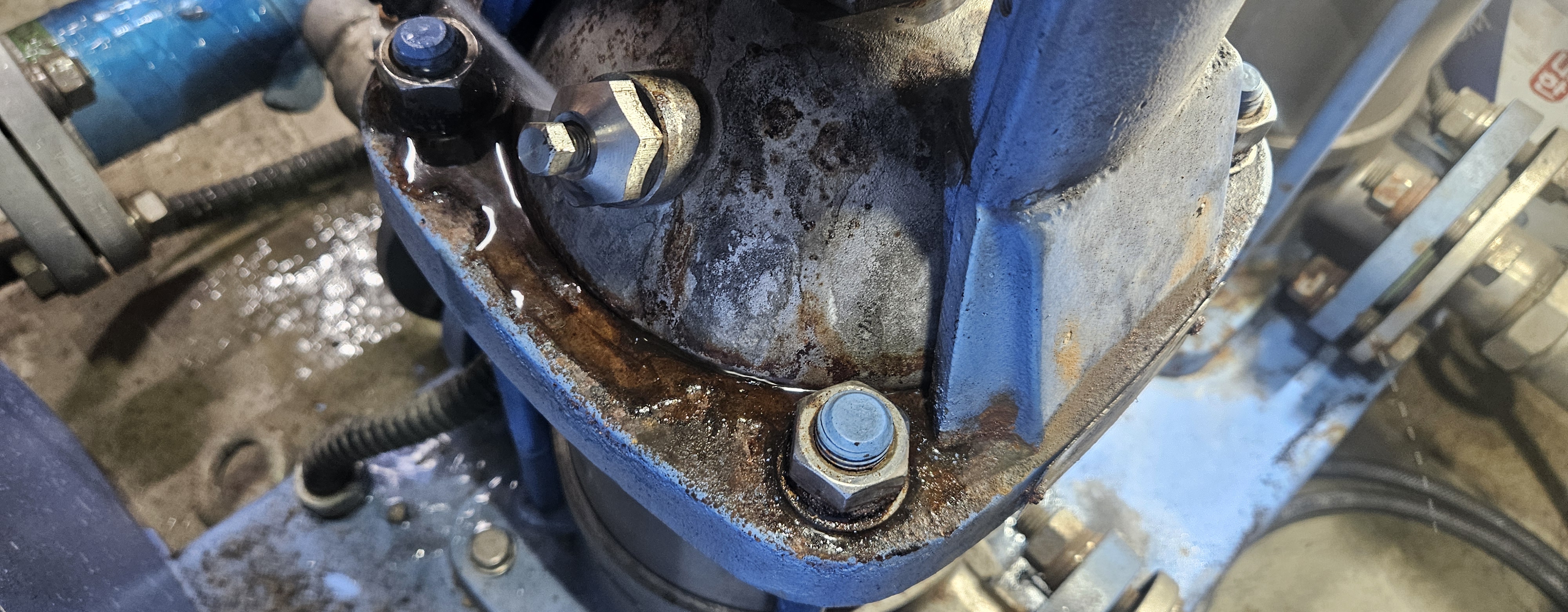

모터와 펌프 사이에서 물이 보인다면 펌프축봉장치인 메카니칼씰 소손을 확인해야합니다

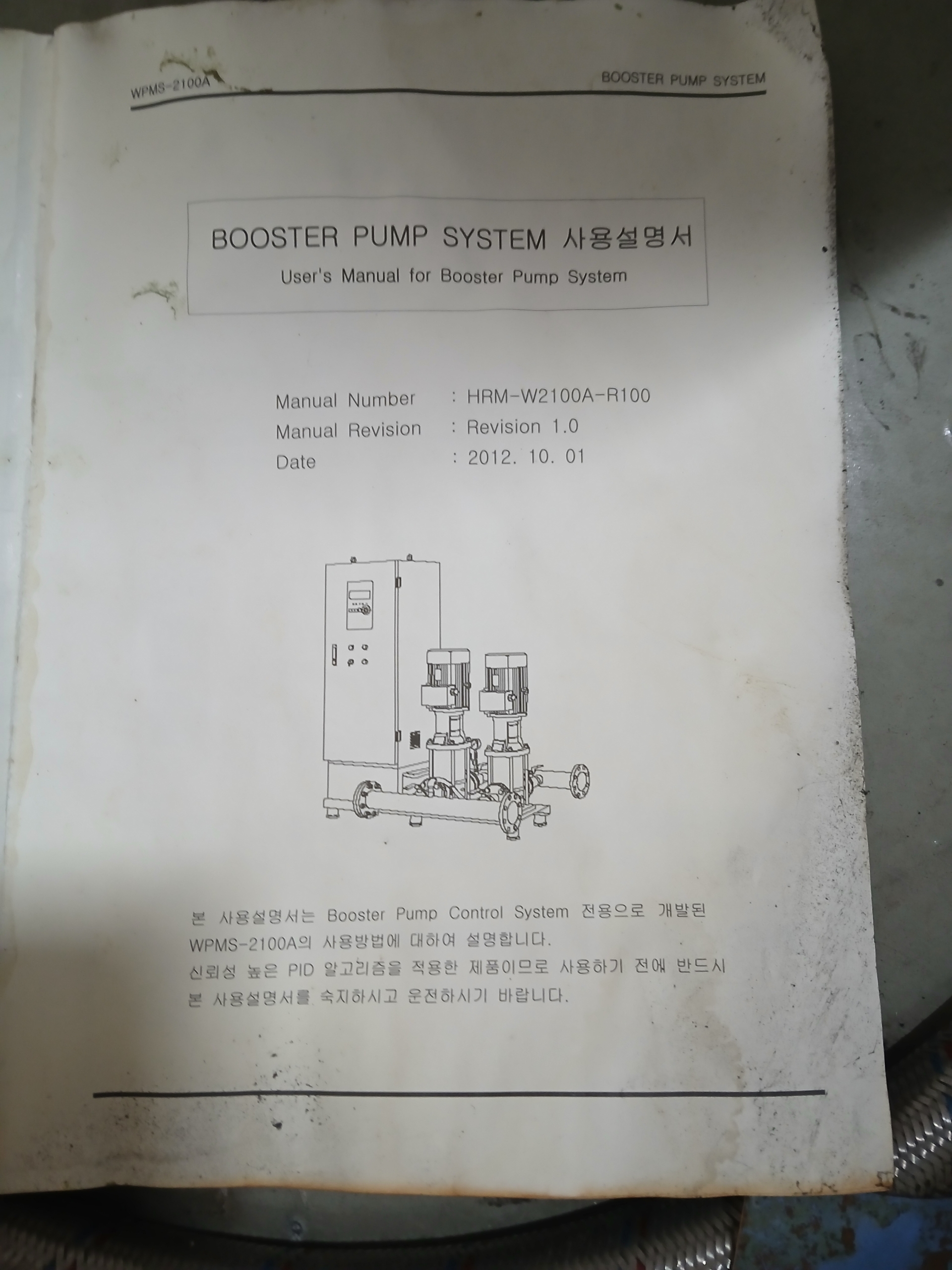

부스터펌프 시스템 사용설명서

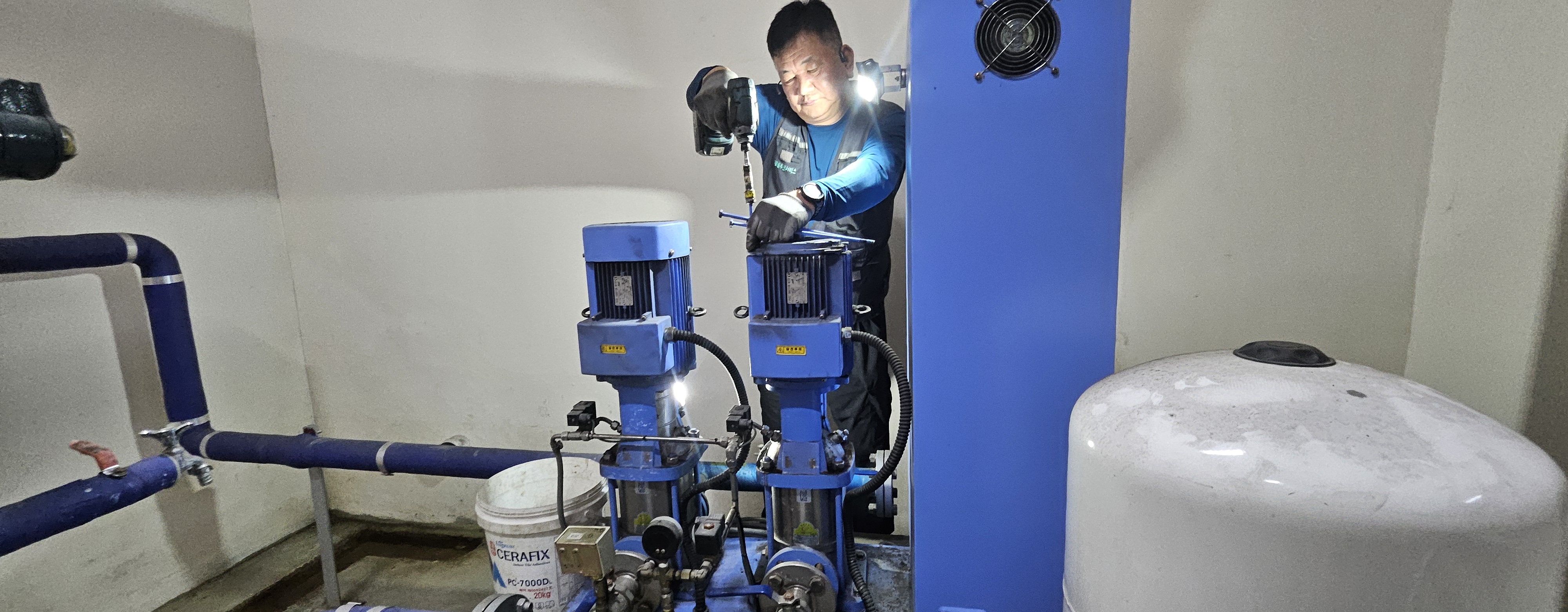

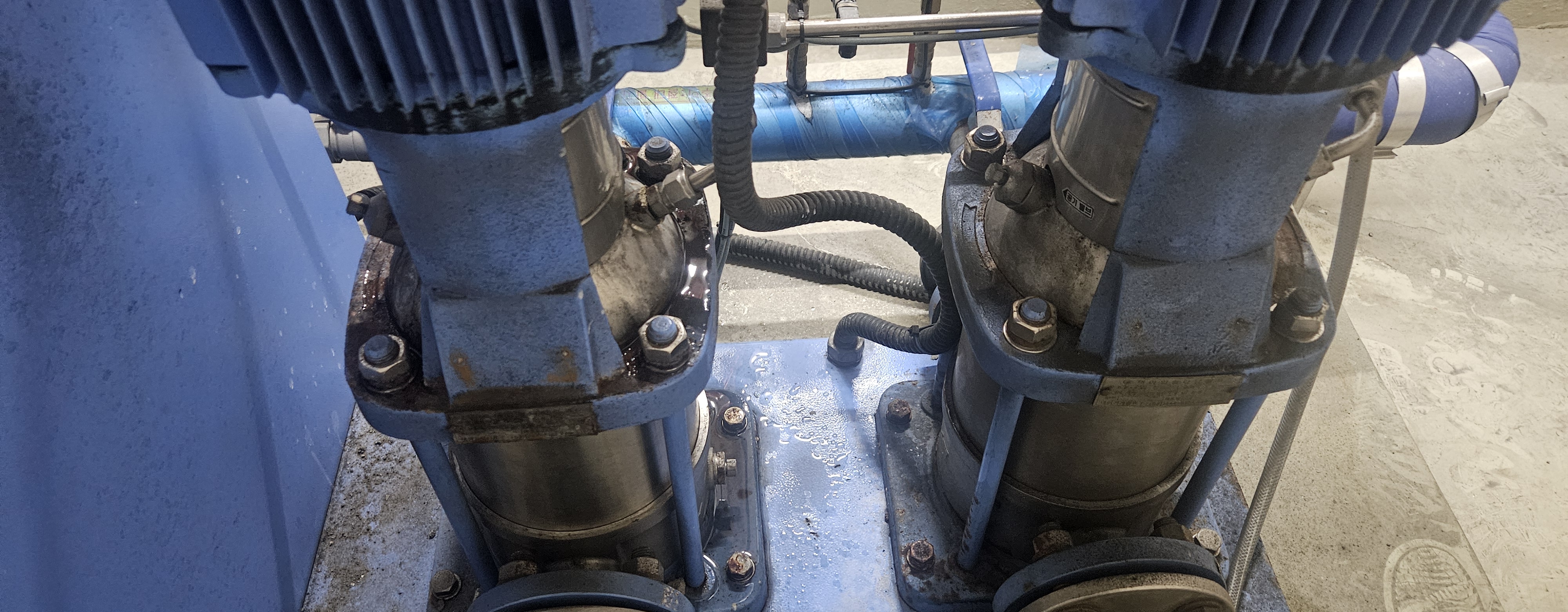

펌프두대로 꾸며진 시스템입니다

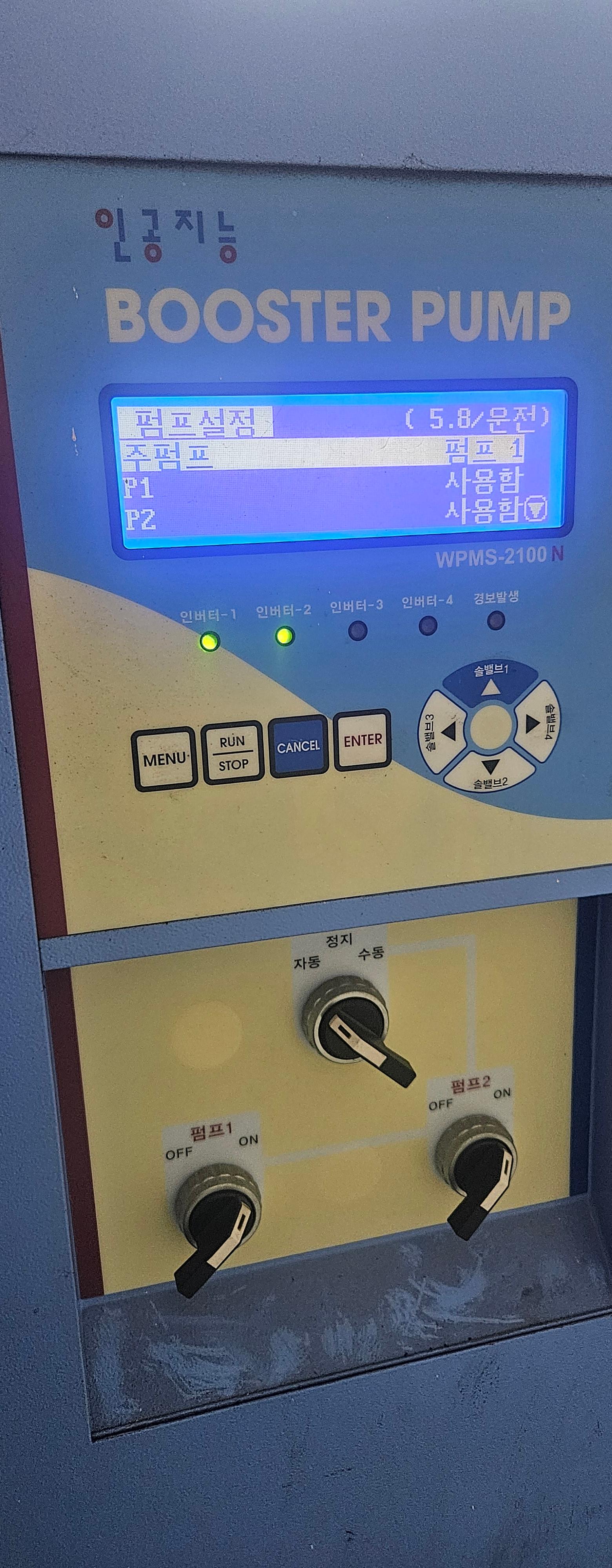

부스터펌프 시스템 제어판넬입니다
개별인버터 타입

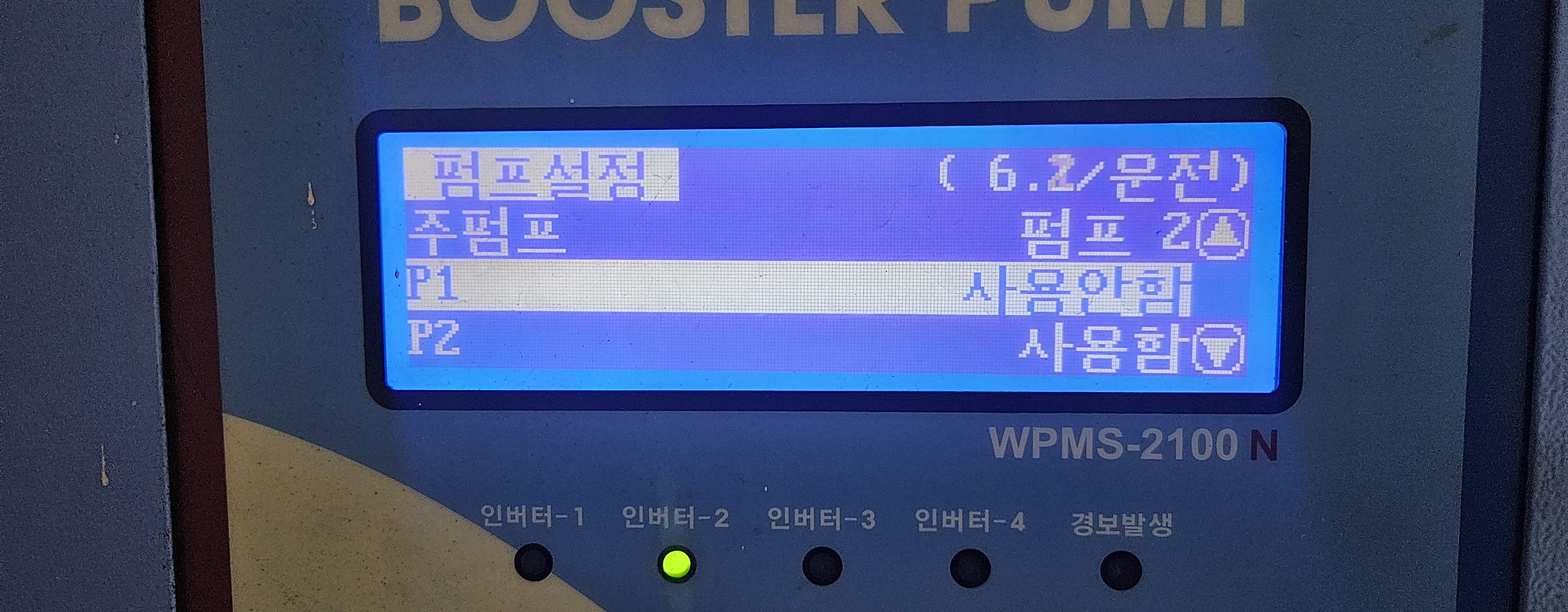

점검및 수리를 위해 점검할 펌프를 사용안함으로 설정합니다

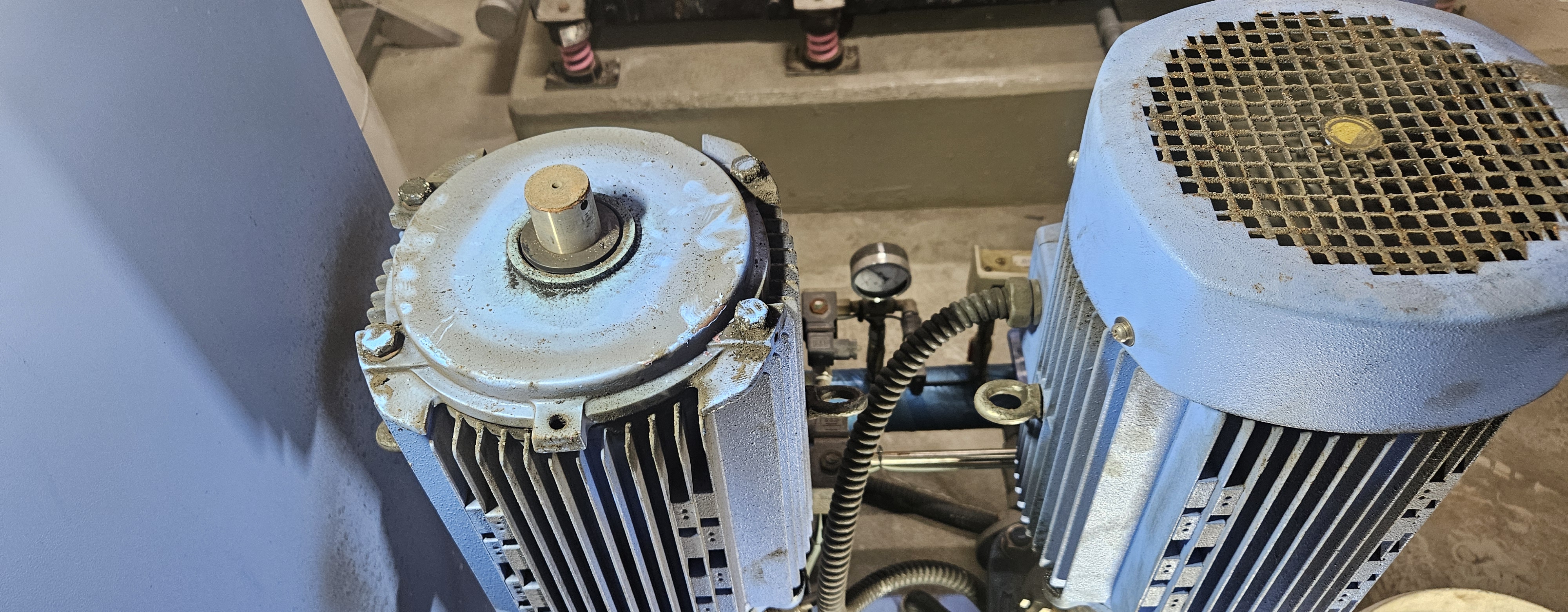

모터 팬분리

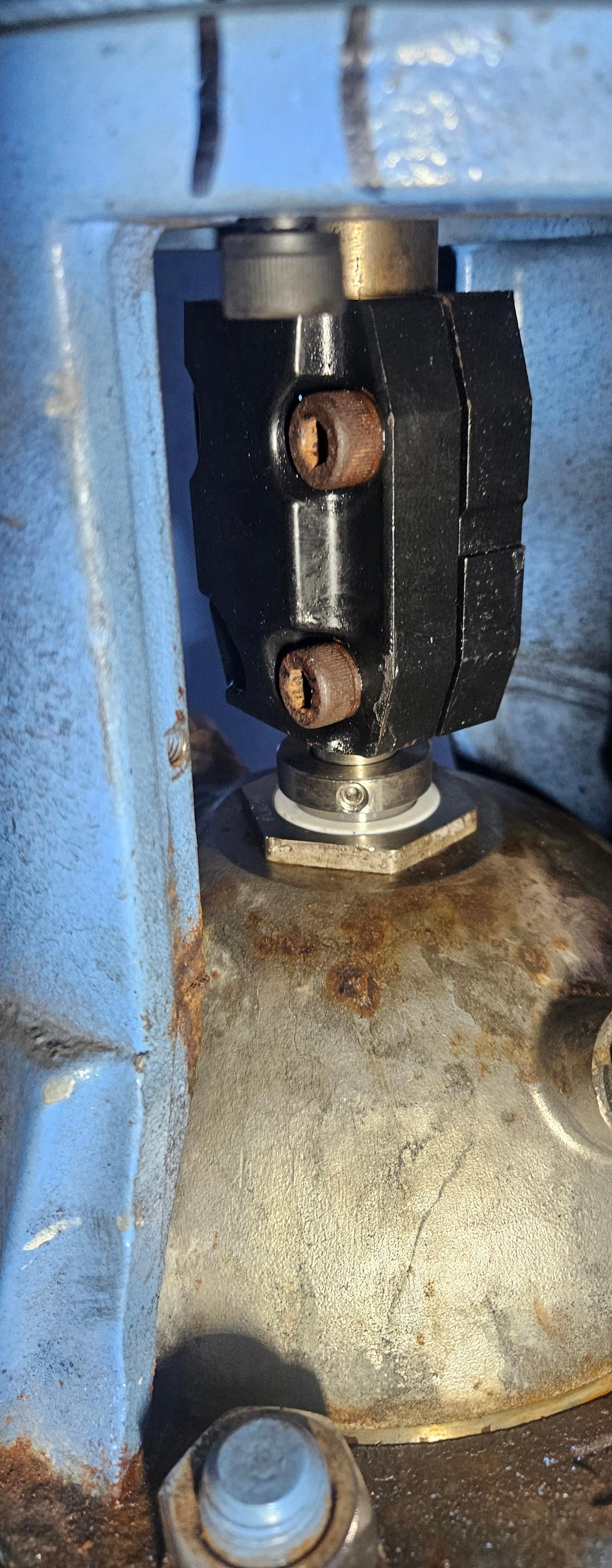

모터와 펌프카플링
카플링 분리
모터 반부하측 베어링 브라켓 분리중

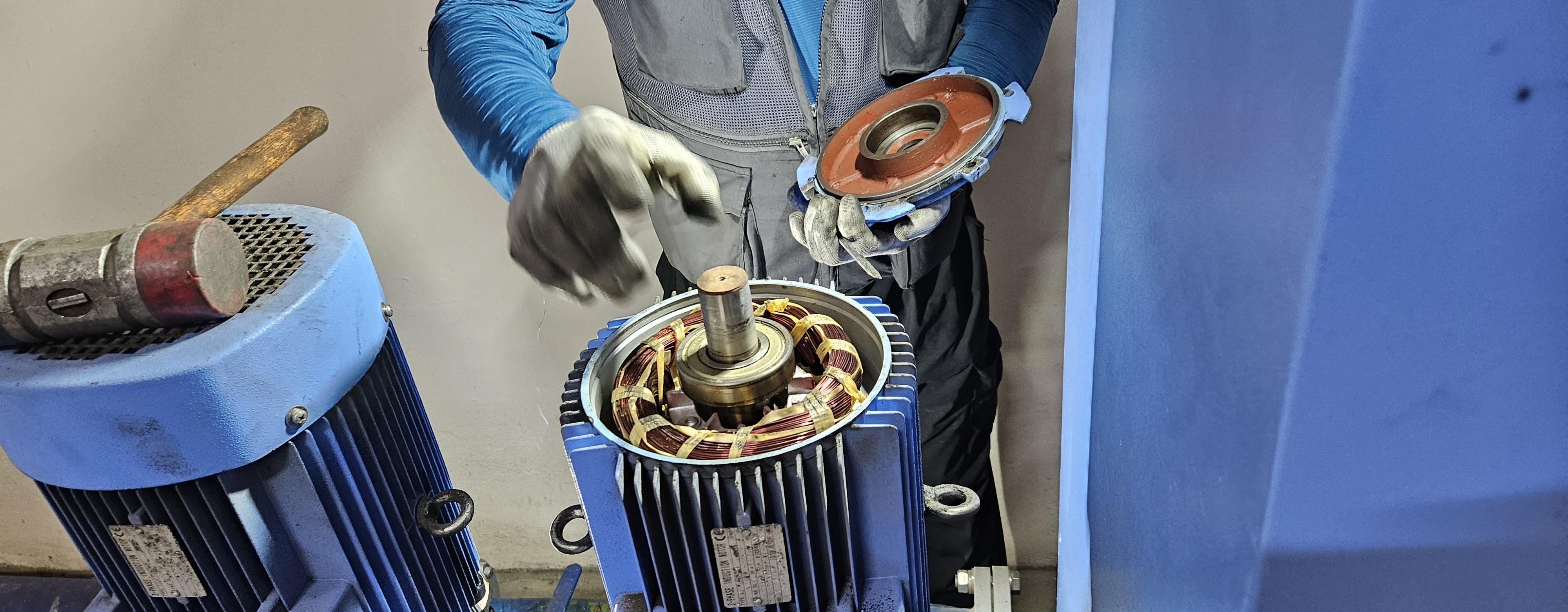

모터 코일 상태 점검

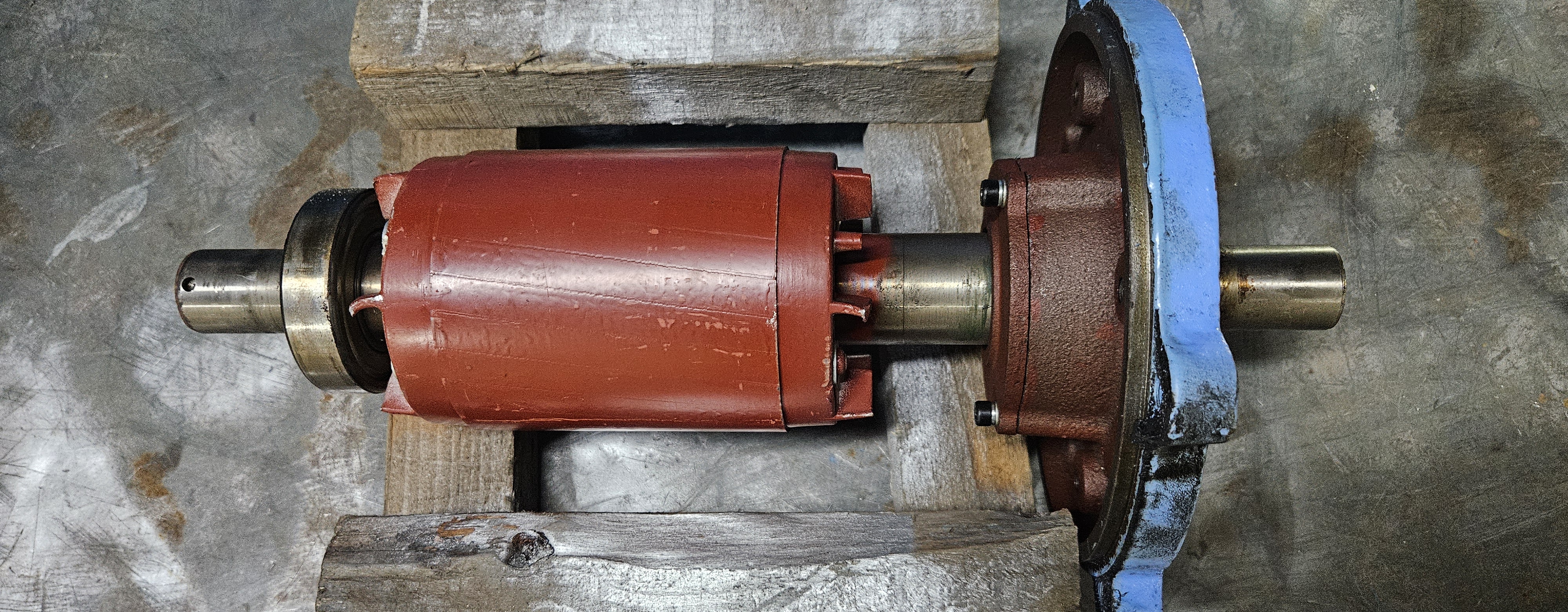

모터 회전자 분리

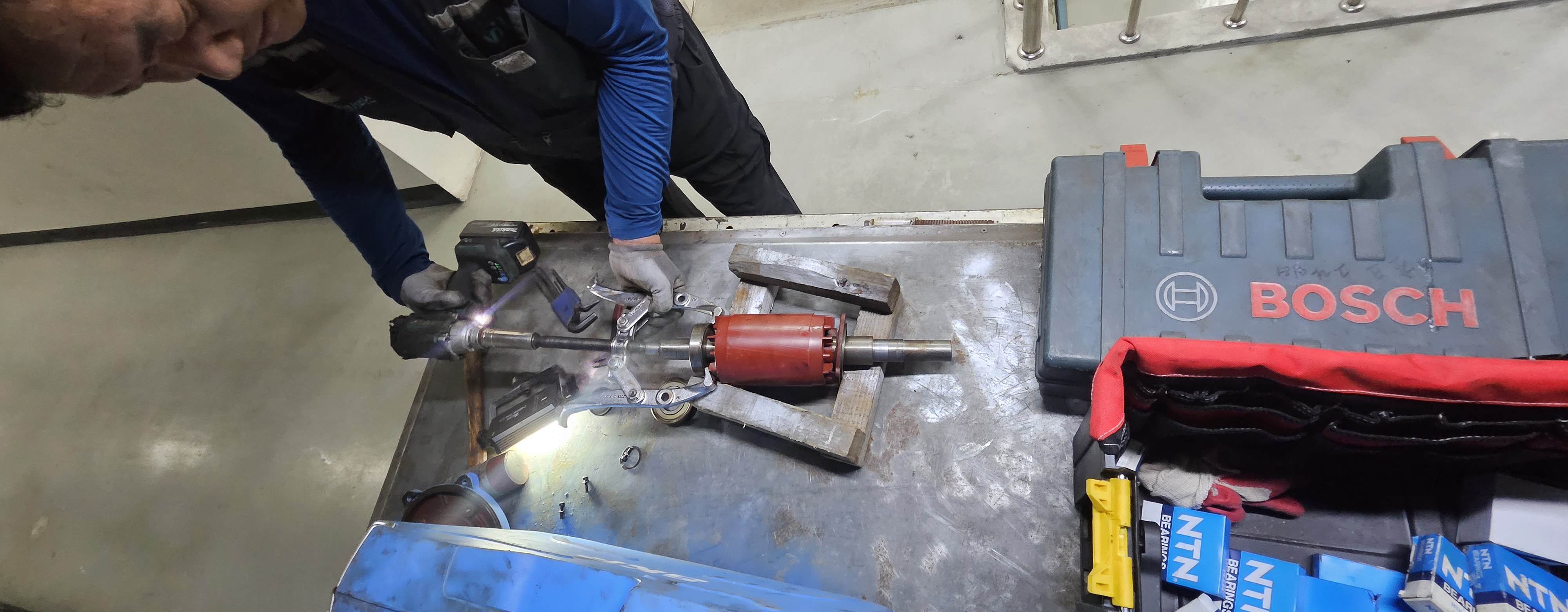

모터 회전자 베어링 분리중

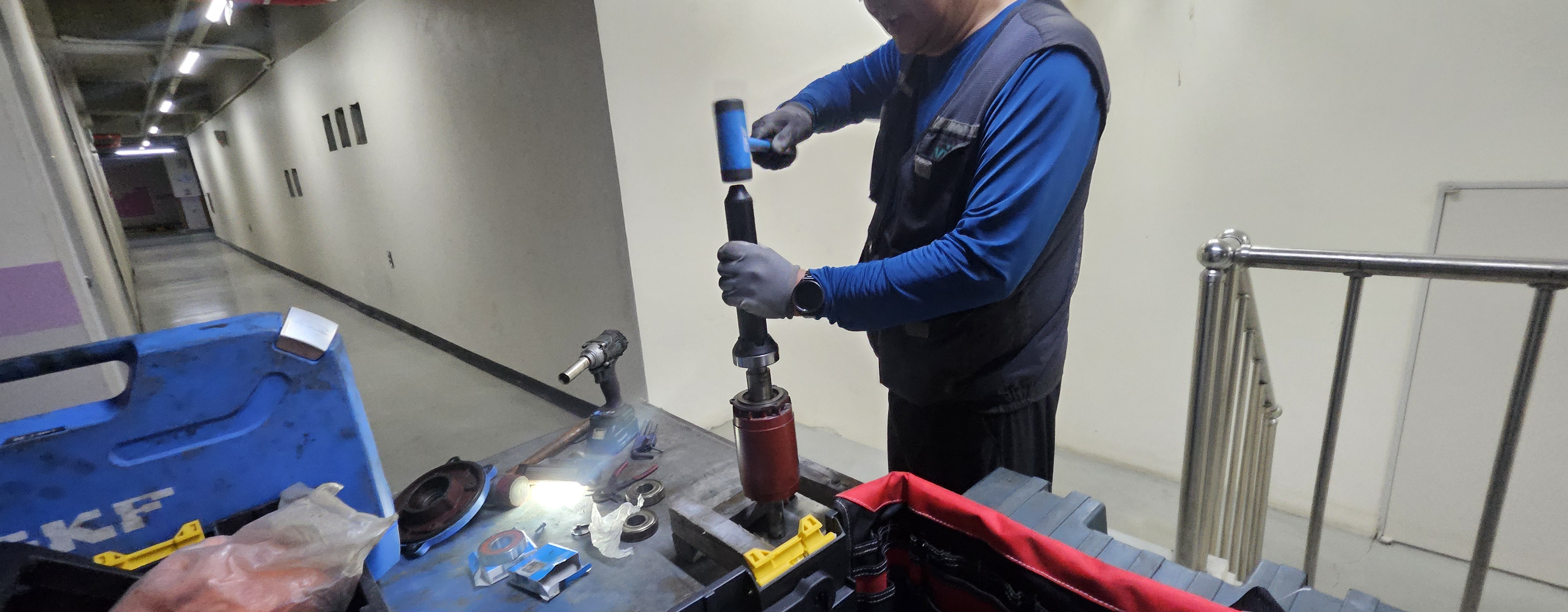

베어링 교체 전용지그를 사용해서 베어링 삽입중
모터 회전자 베어링교체 C3급
펌프 측 메카니칼씰 카트리지타입 분해중
카트리지 타입 메카니칼씰

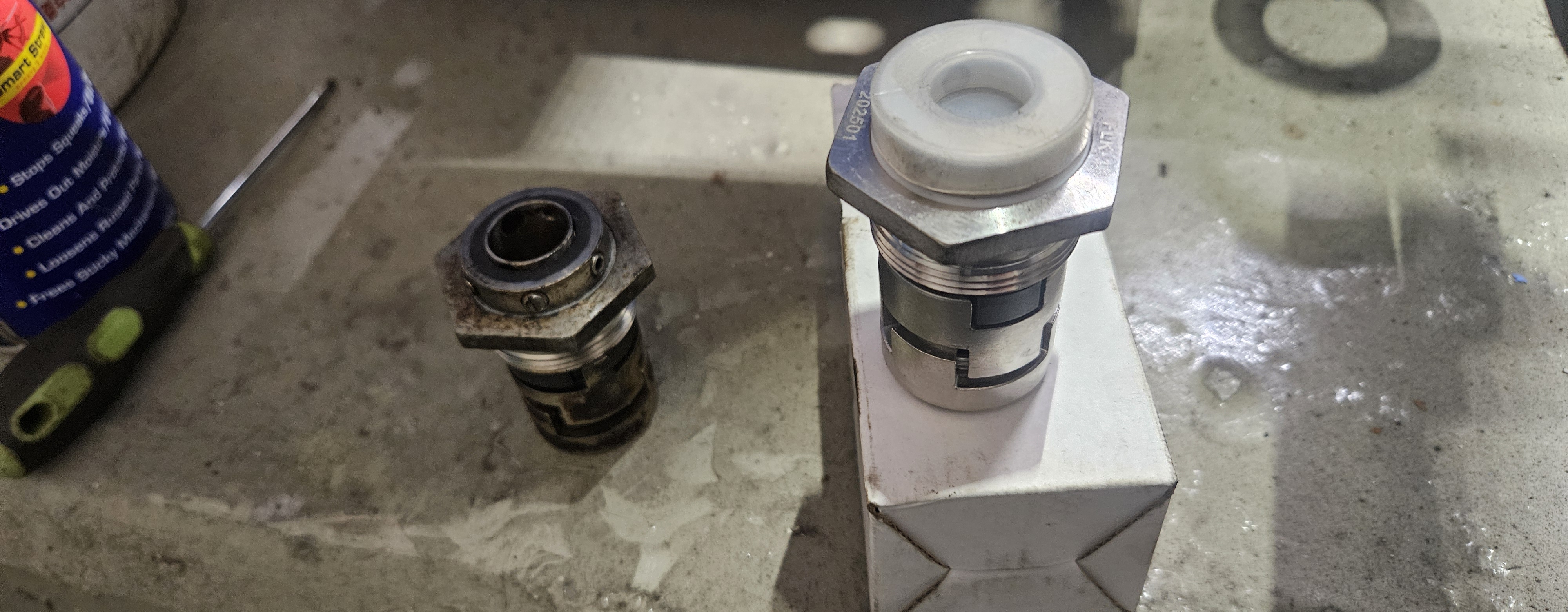

신품과 비교샷

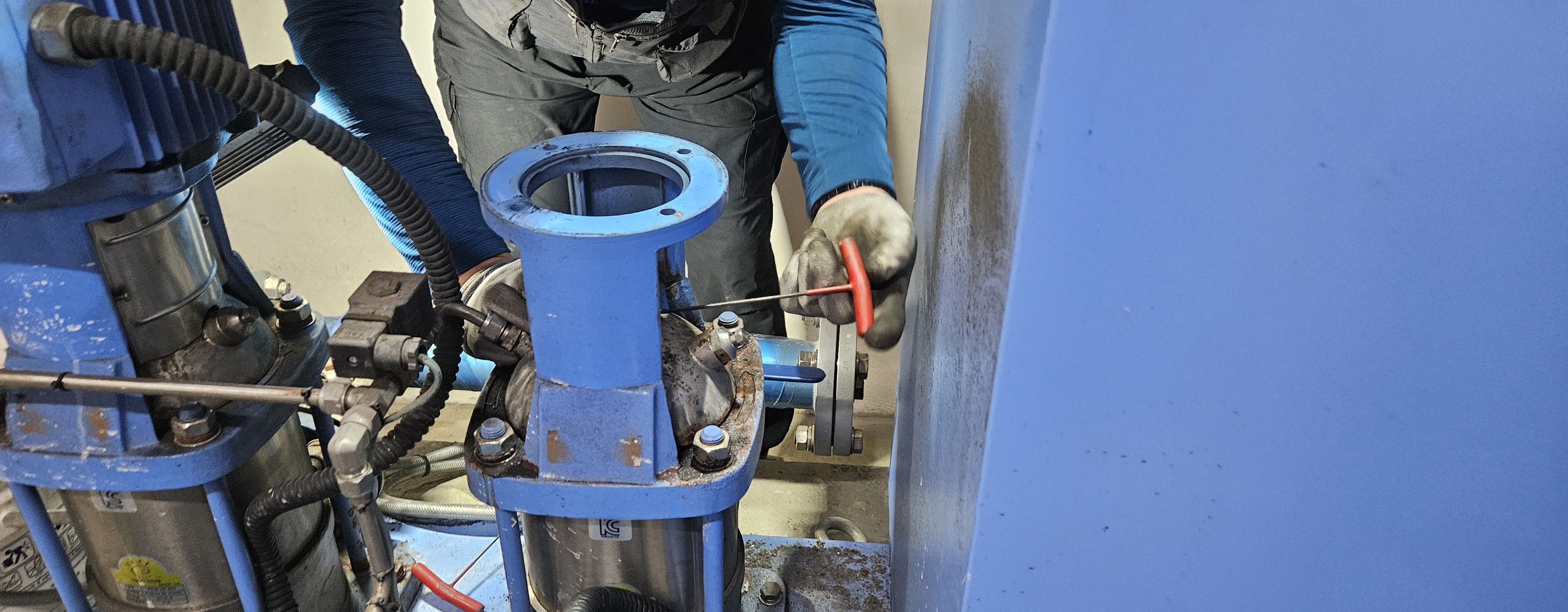

입형다단 카트리지타입 메카니칼씰 펌프에서 분리
샤프트 측정
메카니칼씰 교체
펌프 조립
모터 펌프 카플링 조립
시운전전 에어빼기

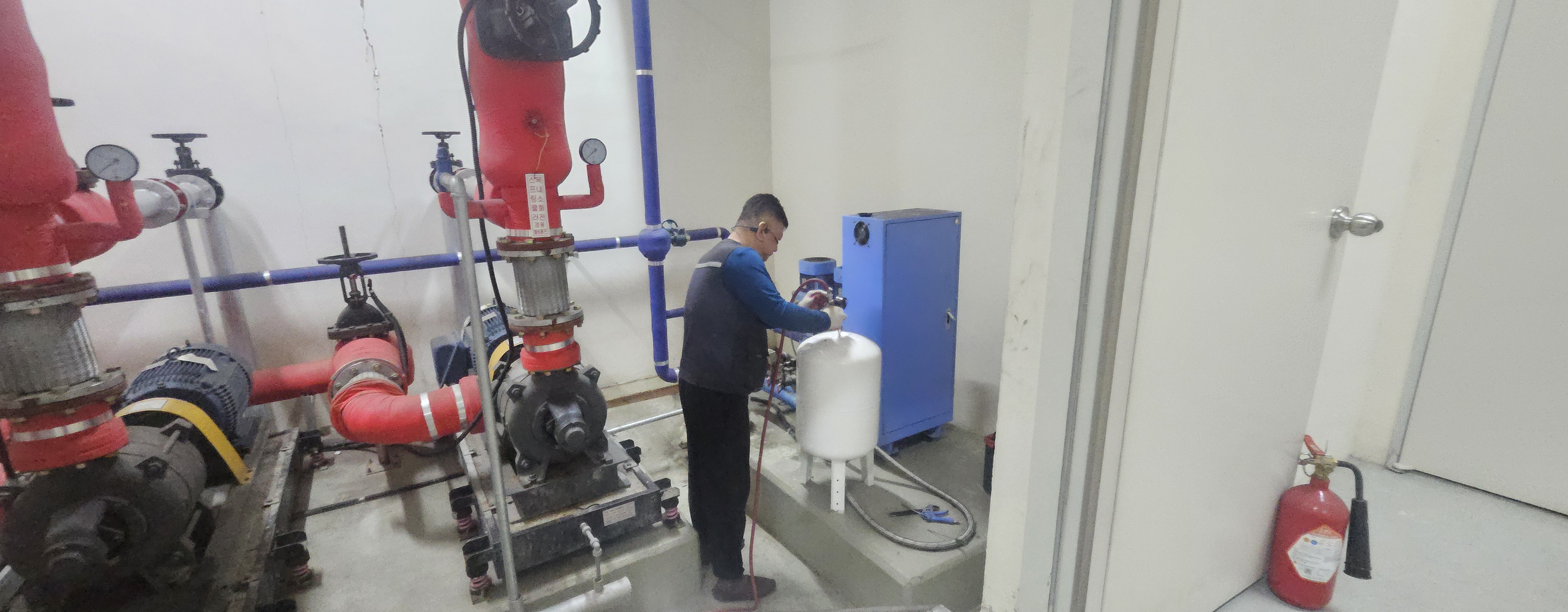

시운전
시운전시 압력헌팅 발생 점검

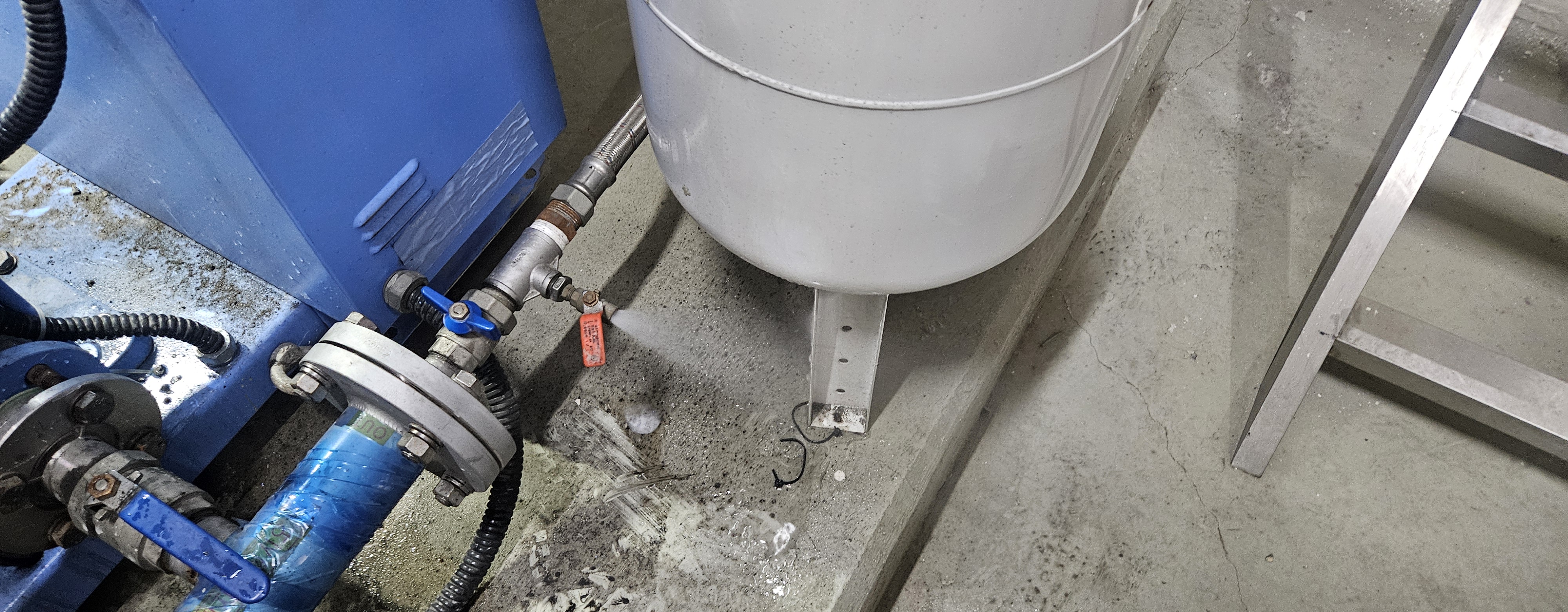

압력탱크 점검 타행히 브라이드는 손상이 안된것 같아
압력탱크 내부 물을 빼고 압력체크준비

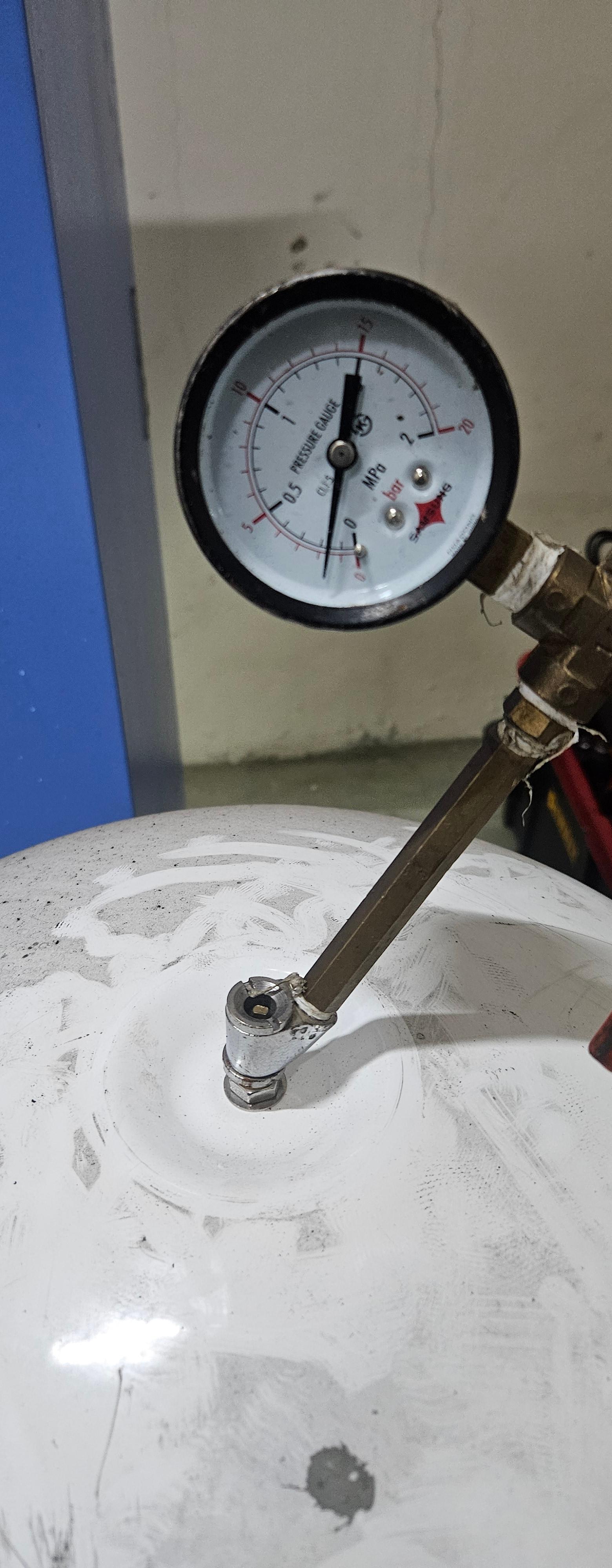

압력탱크 공기압이 거의 없네요

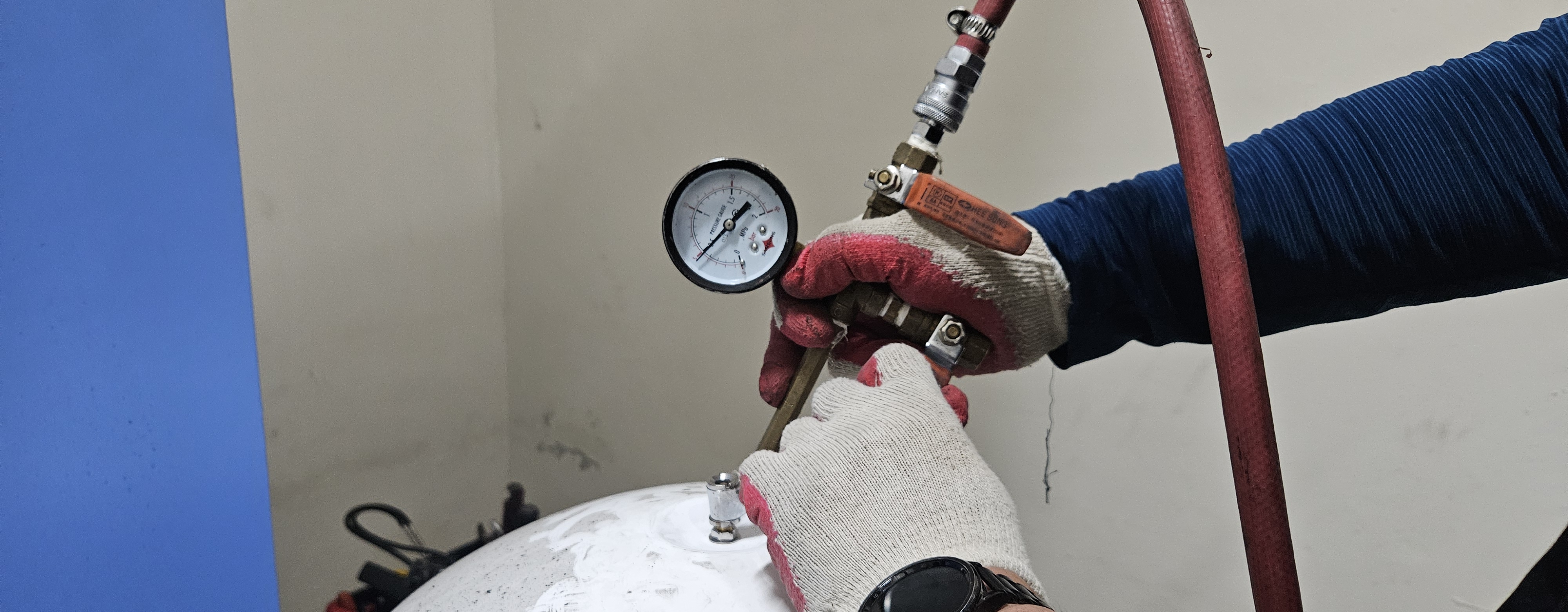

압력탱크 공기주입
설정압력의 80% 충압
압력탱크 적정압력 충압후 시운전 설정압력에서 현제압력이 크게 벗어나지 않음
동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.
시운전완료 이상무 펌프측에서 약간에 소음은 있음
