아파트 휀룸실집수정배수펌프 2-1 수중펌프점검및 자동제어 점검조치

서울특별시 송파구에 있는 모아파트 지하2층 집수정 배수펌프 점검및 자동제어 점검및조치입니다

먼저 어느곳을 했는지 찰칵

문제가 있을때마다 저희 대승엔지니어링에 의뢰 하시기때문에 사진과 자료를 남겨놓기 위해 좀더 디테일하게 사진을 찍고 자료를 남겨 저장합니다



집수정자동제어 판넬 내부

우측 아래 수덕레벨 2step 레벨콘트롤러 가 보입니다

eu-54-2w 모델로 15년전쯤 단종된 구형모델입니다

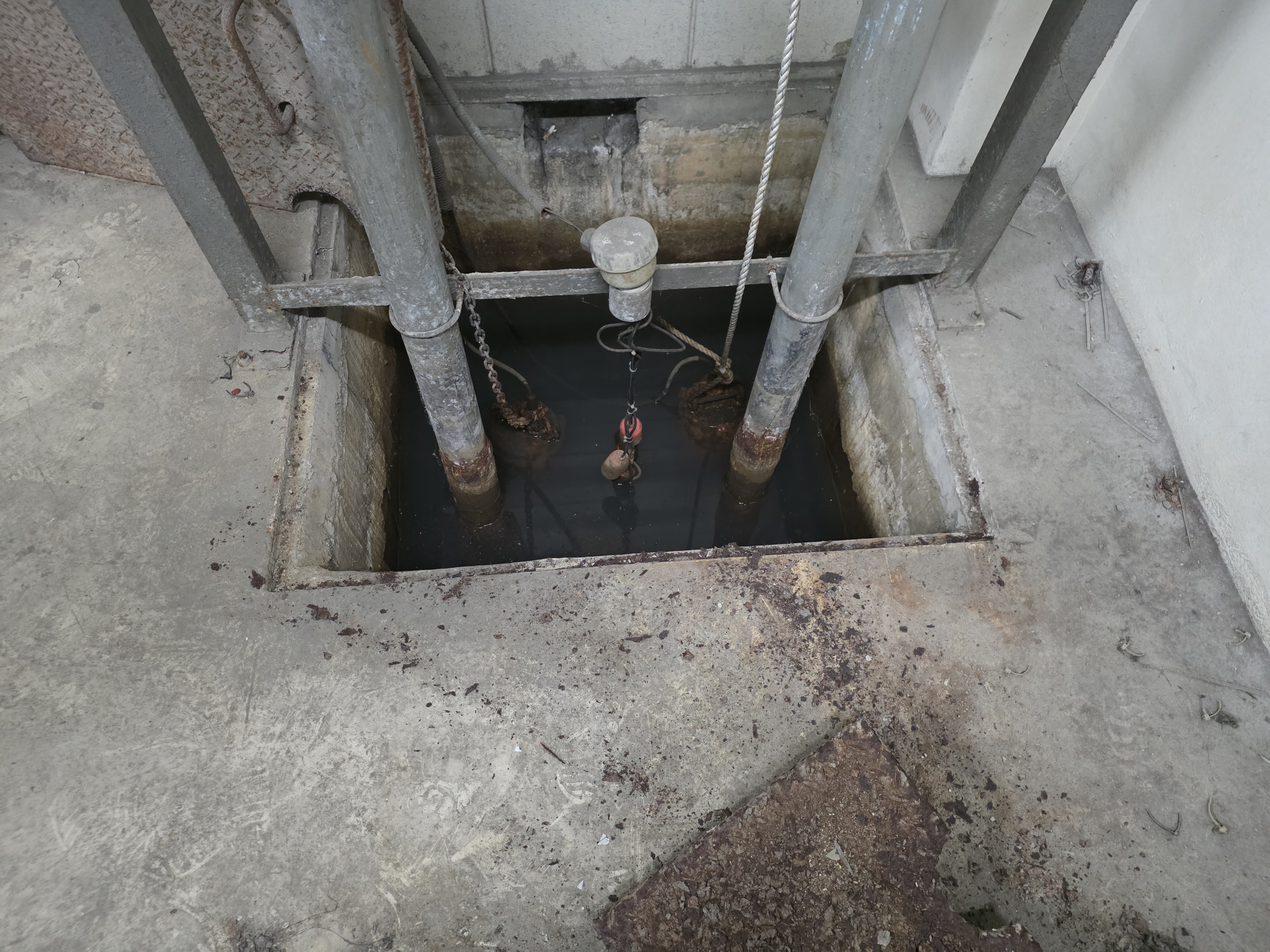

집수정입니다

수중펌프 두대를 교번운천(시퀸스에 따라 한번식 교대로 자동운전되는 방식)

순차운전(총오뚜기센서 4개에서 높이에 따른 한대 운전 두대 동시운전 고수위알람)

오뚜기센서가 주황색입니다

a접점 방식오뚜기센서로 15년전쯤 단종된 모델입니다

지금은 저항타입 오뚜기센서를 사용합니다

기존 a접점 오뚜기센서를 철거후 집수정 깊이 측정

주황색 a접점 오뚜기센서와 군청색 계통 LED등이 내장되어있는 저항타입 수덕레벨 최신형 오뚜기센서 입니다

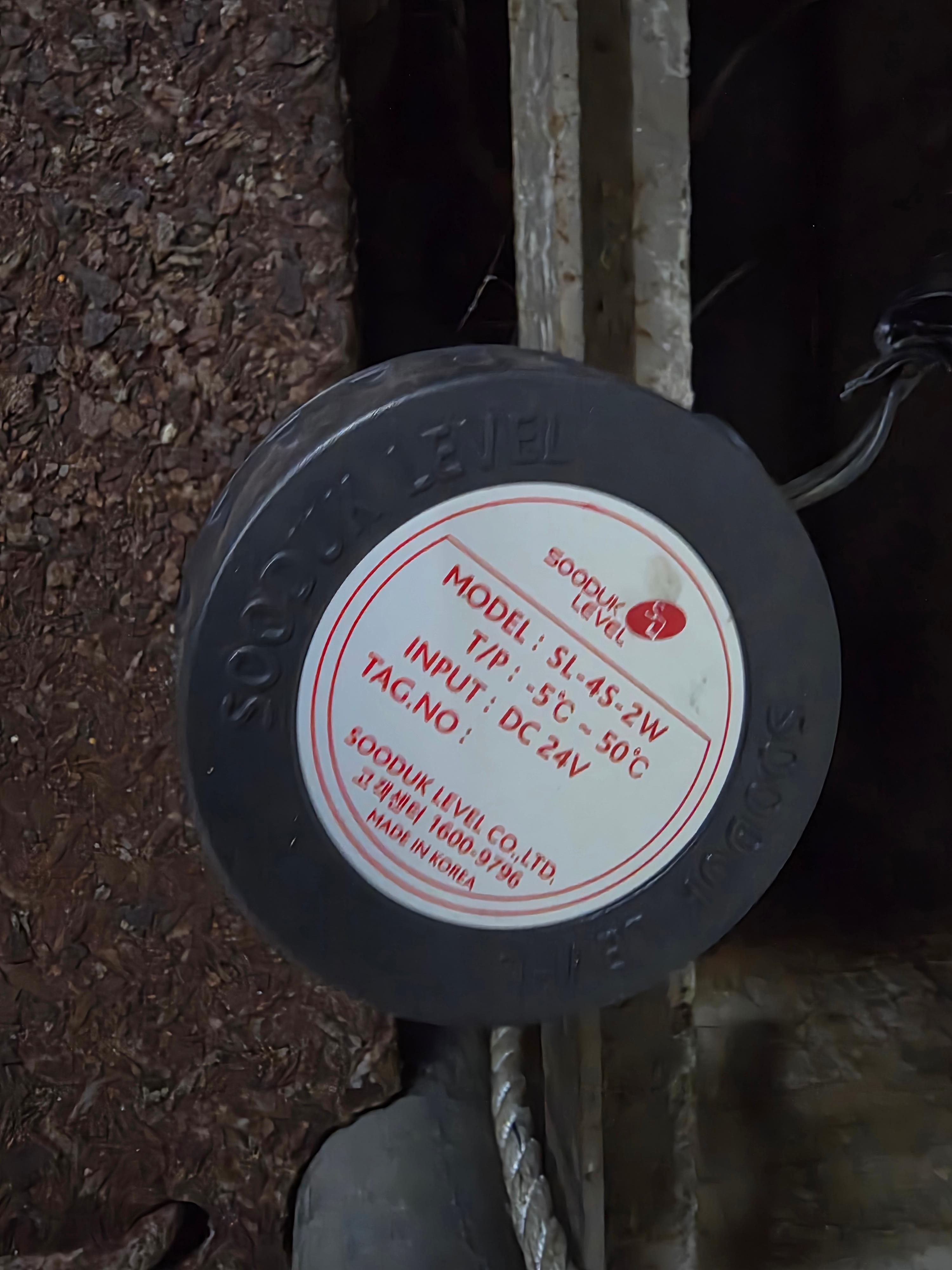

SL-4S-2W 수덕레벨 배수펌프 두대를 교번운전과 순차운전 고수위알람 발생가능한 오뚜기센서 홀더 컨버터가 내장되어있습니다

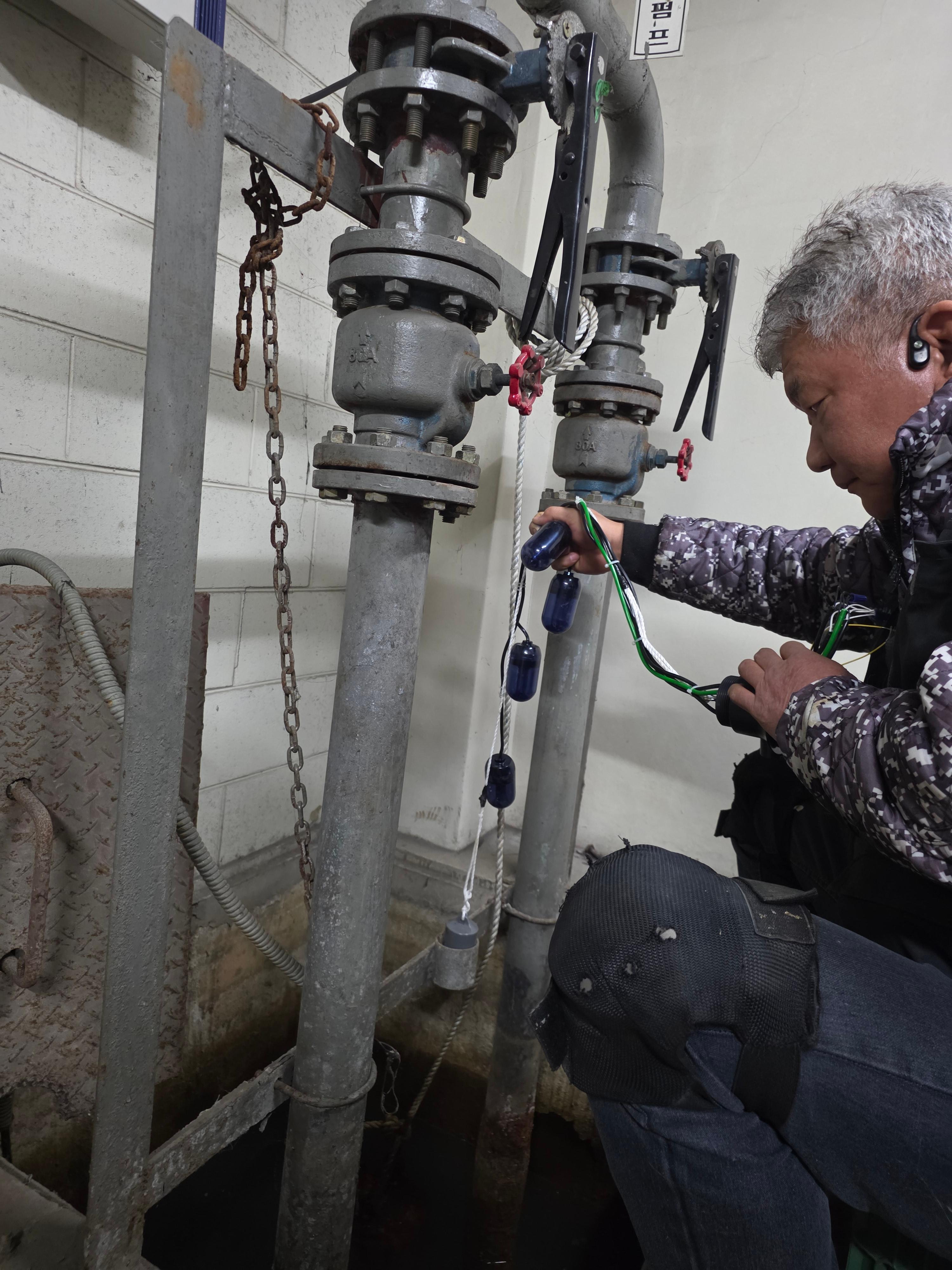

집수정 깊이 체크후 오뚜기센서를 추에 고정한후 집수정에 넣고 있습니다

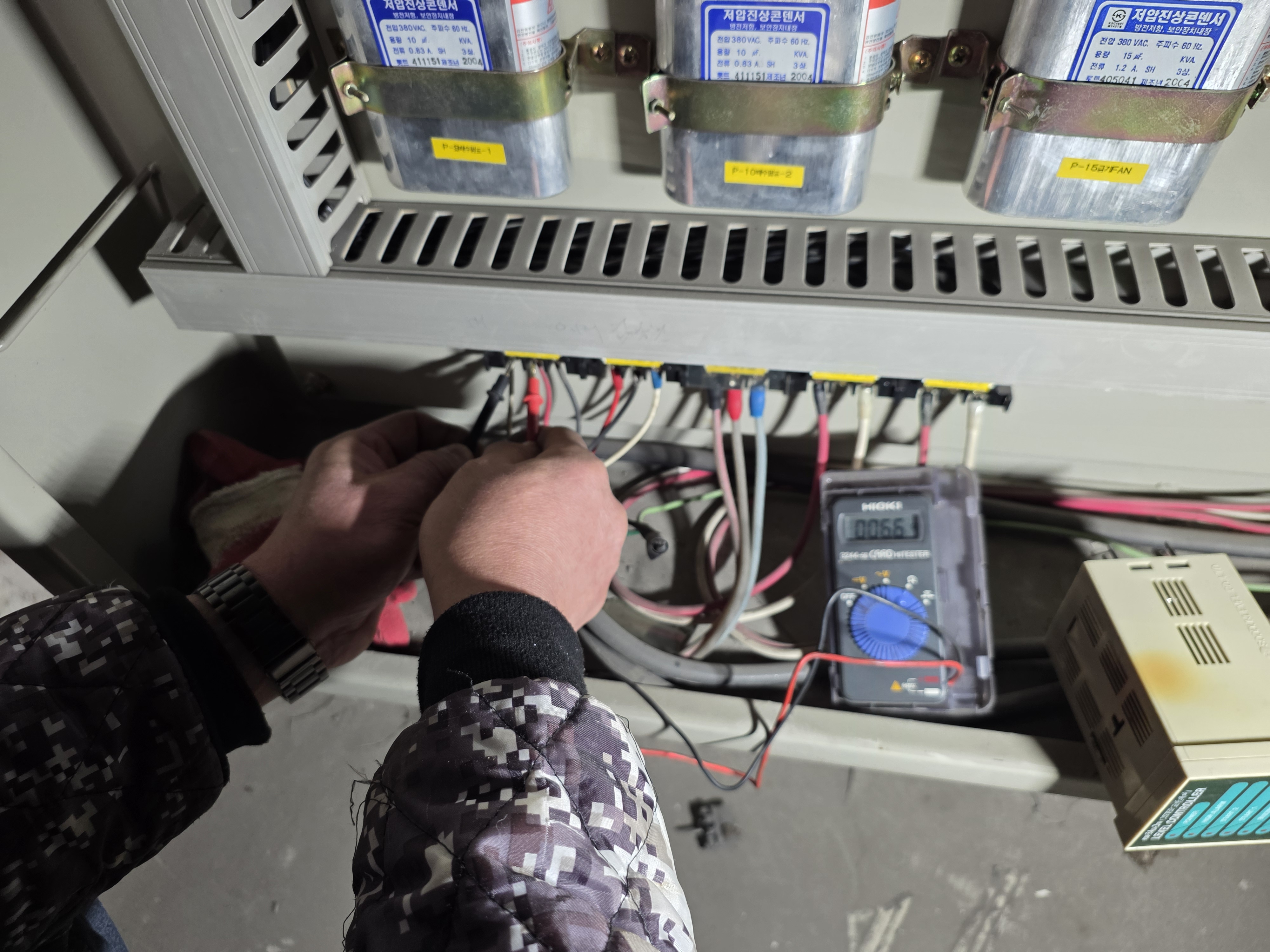

수중펌프 상간저항및 절연저항 체크

수중펌프경우 집수정 안에 설치되어있기때문에

점검은 절연저항과 상간저항으로 체크합니다

절연저항 10㏁ 이하인경우 수분침투로 보고 정밀 점검을 합니다

또한 각상의 저항값이 일정하게 나와야합니다 평상시 정상적인 상간저항을 체크해놓으면 좋습니다

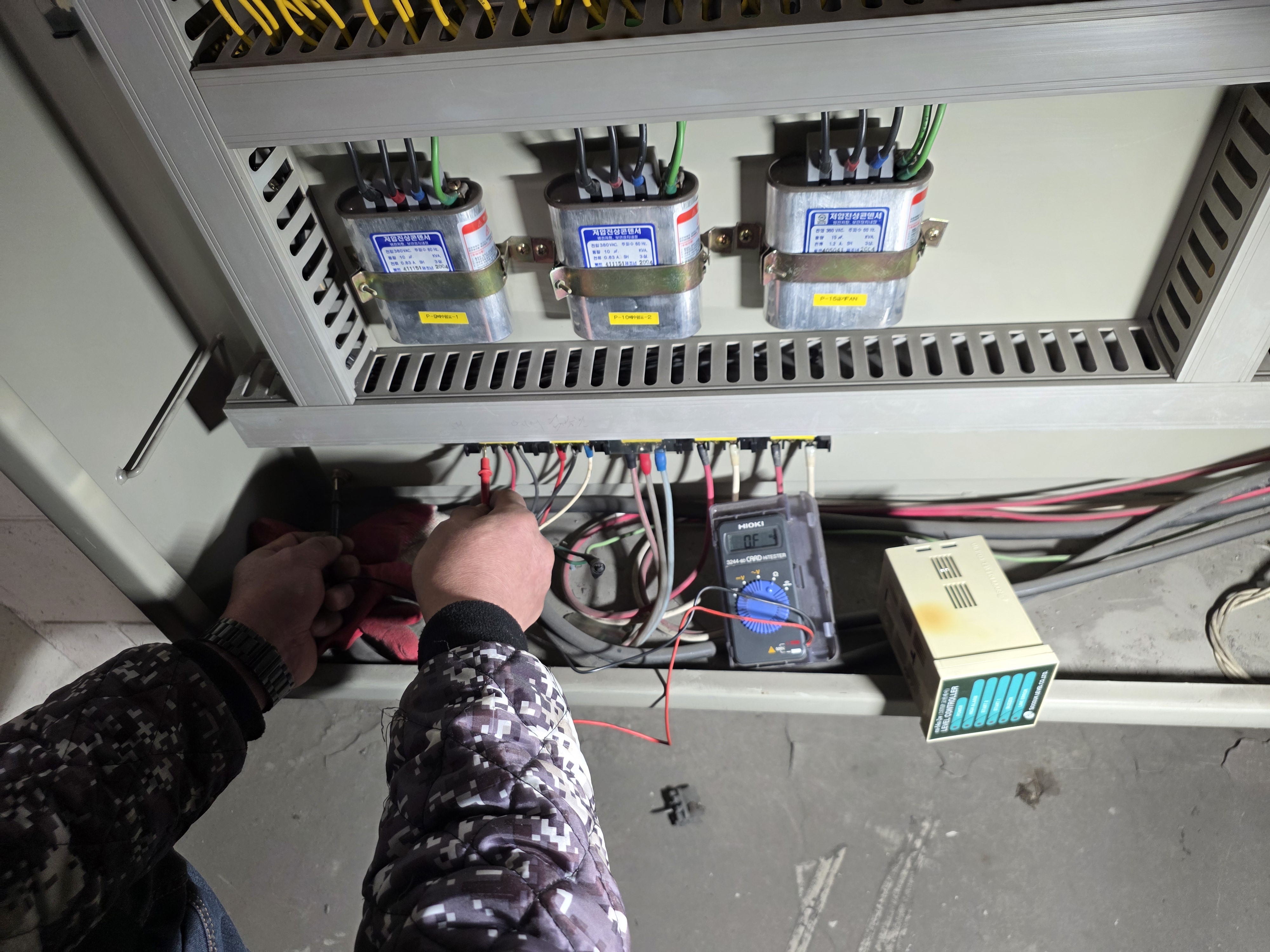

A펌프에 이어 B펌프 체크중

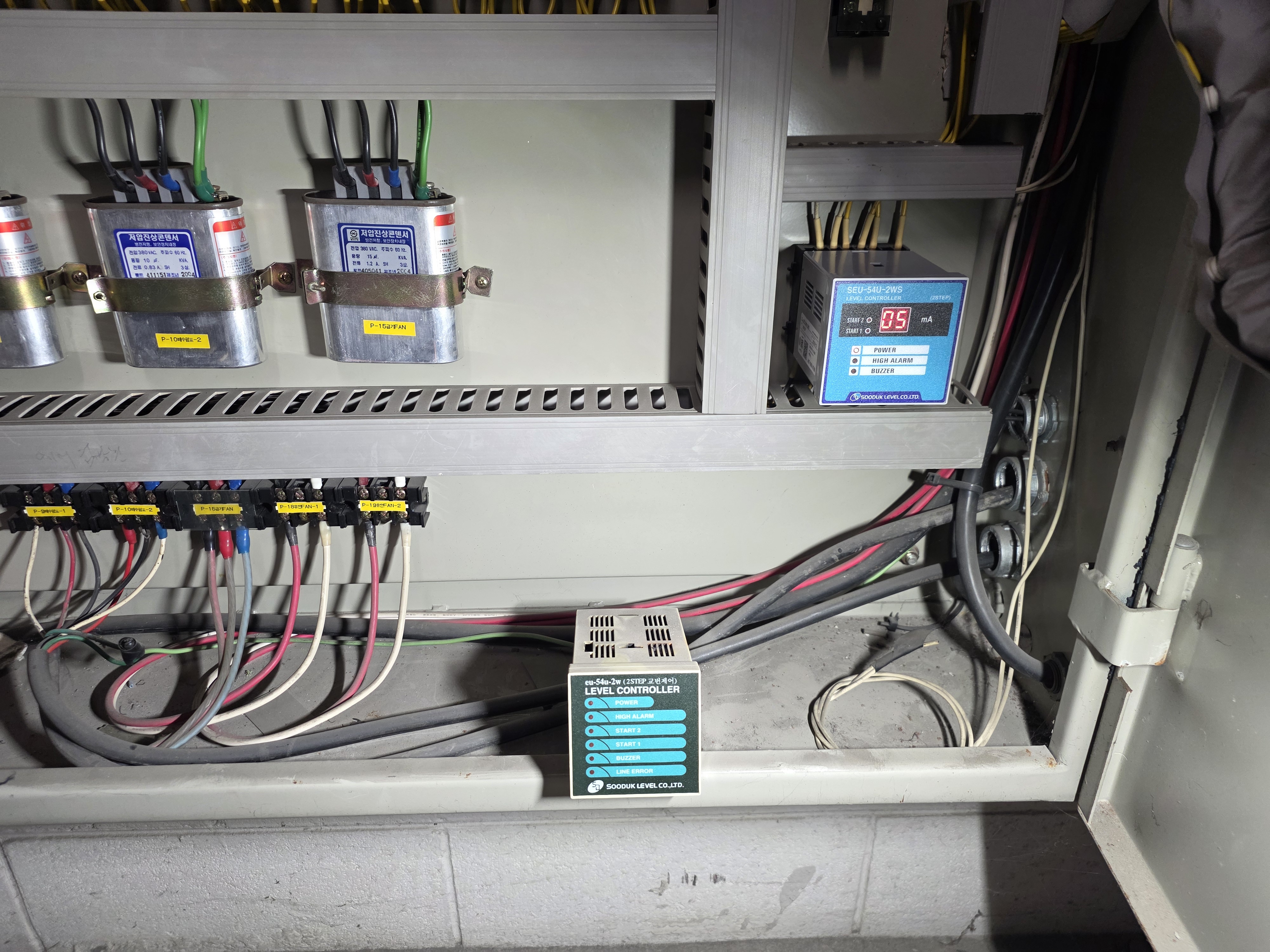

EU-54U-2W 구형모델에서 SEU-54U-2WS 모델로 교체

신형 SEU-54U2WS경우

교번제어 레벨콘트롤러

05 오뚜기 모두 내려감

오뚜기 센서 하나당 7mA값을 갖고

오뚜기센서 가장 밑에 하나가 올라가면 12mA 작동준비

하단부터 두게 오뚜기센서가 올라가면 19mA 출력되며 수중펌프 한대 가동

이때 두번째 오뚜기가 내려가면 다시 12mA 하지만 자동제어판넬 마그네트는 자기유지로 펌프는 계속 가동 오뚜기센서 모두 내려가면 05mA값이 나오면서 펌프 정지

하단부터 3개 오뚜기센서 올라가면 26mA출력되며 펌프 두대 운전 (순차운전)이경우 오뚜기세넛 가 3개 까지 들리는경우는 일반적인 경우에서 없으며 한대가 고장 또는 펌프가 펌핑하는 양보다 들어오는 유입양이 많은경우 입니다

오뚜기센서 4개가 모두 올라갈경우 61mA값이 표시되고 하이알람 경보가 출력됩니다

현제 05mA값이 출력되는걸로 보아 집수정 오뚜기센서가 모두 내려가 있는 상태며 수중펌프는 모두 정지가 된상태입니다

수덕레벨 신형 배수용 오뚜기센서 경우 최신형의 특징은 오뚜기가 수위에 따라 올라가면 내부 LED등이 켜기제 괴어있습니다

A펌프 시운전 이상무 4.1A 가 나오늘걸로 보아 3마력정도의 수중펌프로 예상됨



B펌프 시운전 3.2A A펌프에 비해 암페어가 적게 나오는걸로 보아 오랜사용으로 임페라 소손 또는 임페라에 이물질 감김 체크밸브 막힘듬 여러 문제가 존제 하지만 3마력수중펌프 에서 크게 문제 되지 않음 2.5A 밑으로 떨어지면 양수불가로 볼수있음

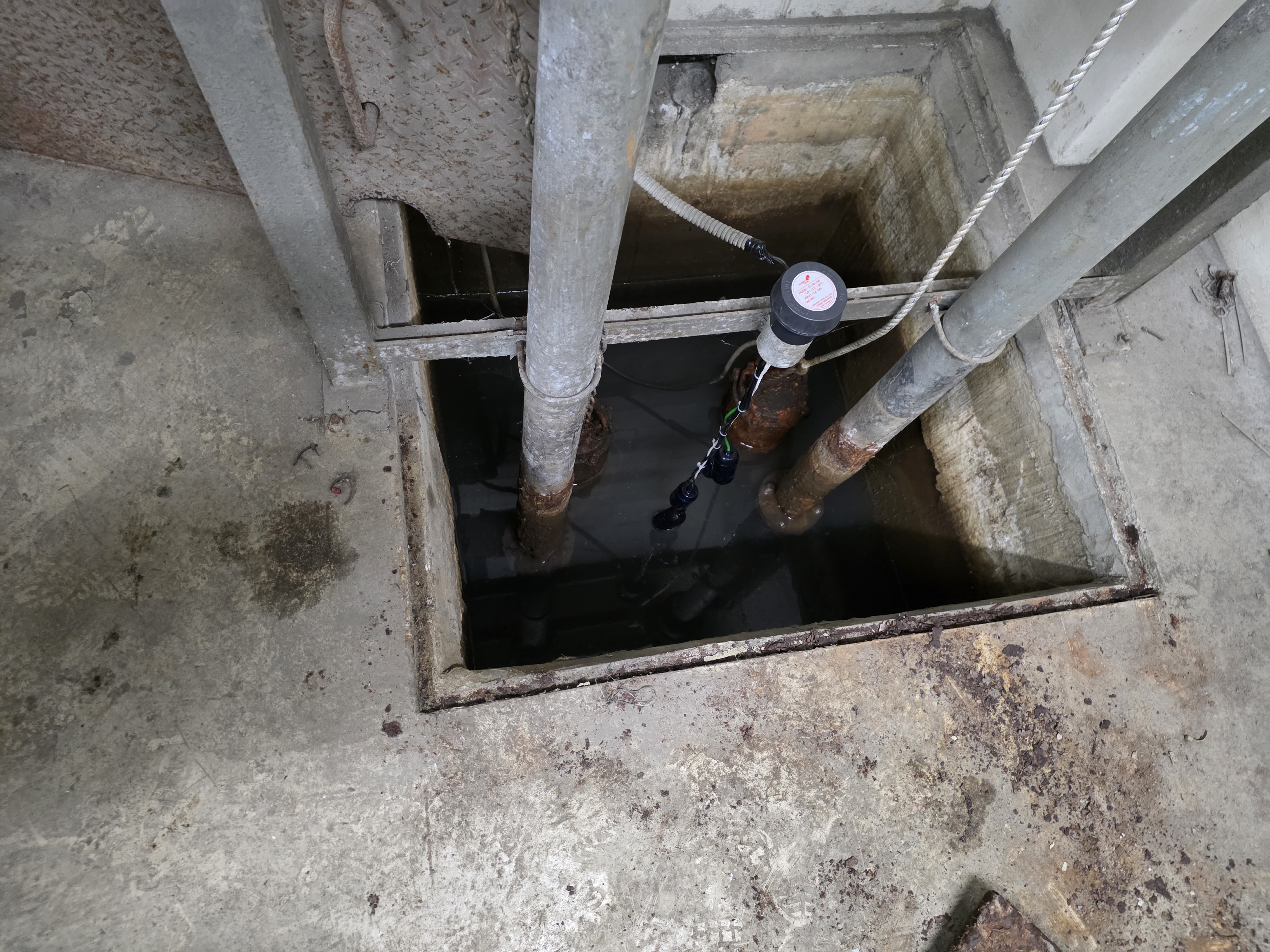

자동으로 수중펌프가 정지하고 오뚜기가 모두내려가 오뚜기 LED등이 모두 꺼진상태

SEU-54U-2WS 레벨컨트롤러에서 DC24V가 출력되고

SL-4S-2W 레벨센서홀더 컨버터가 DC24V 받아 저항타입 오뚜기센서 동작에 따란 05 12 19 26 61mA출력

레벨콘트롤러 모니터에 표시됨

휀룸실안에있는 집수정 자동제어 판넬 점검조치한 수중펌프 A B모두 셀렉터스위치를 자동으로놈

시운전 완료
