아파트 지하2층 주차장 집수정 배수펌프 자동제어 점검및조치

서울특별시 송파구에 있는 모아파트 입니다

저희 대승엔지니어링에서 시수 버터플라이밸브 액츄에이터로 인연이 된곳입니다

정수위밸브 대신 버터플라이밸브 액츄에이터로 작동이 되는곳입니다

관리소장님께서 저희 명함을 보고 그당시 추가적으로 기계식 집수정 수중펌프 점검및 체크밸브등도 자동제어도 같이 작업을 했습니다

이번엔 지하2층 주차장 집수정 배수펌프가 집수정에 물이 없어도 계속 동작을 한다고 하여 점검및 조치작업입니다

그당시 혹시 몰라 찍어논 사진이있어 자재를 미리 준비하였습니다

​

지하 2층 주차장 별도의 배수펌프실

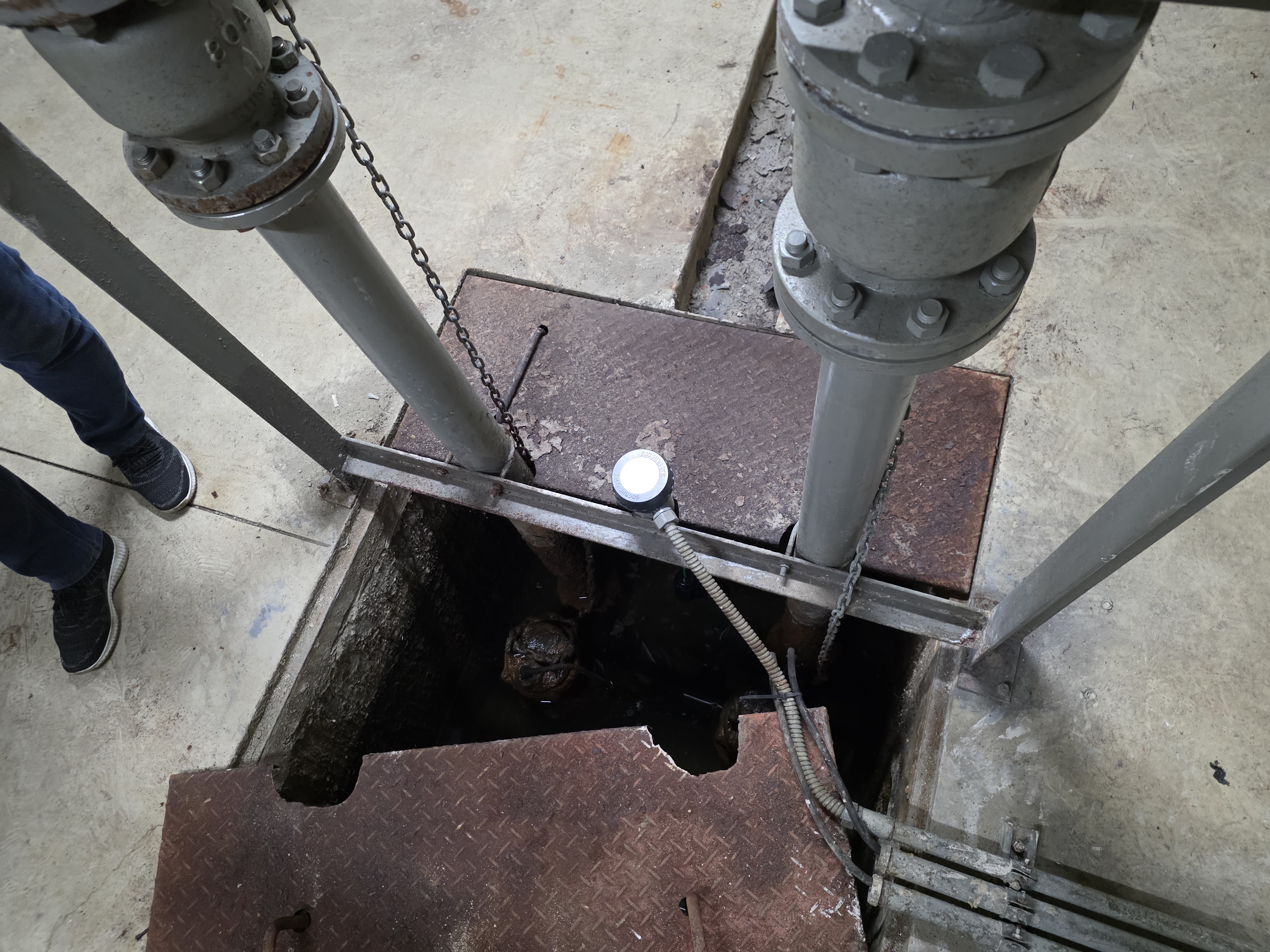

집수정이 별도로 꽤 넓게 되어있습니다

홀더를 보니 SL-4S-2W 수덕레벨 집수정 오뚜기 홀더입니다

SL-4S-2W

SL수덕레벨 오뚜기센서홀더

4S 오뚜기센서 4개 조합

2W 2선으로 콘트롤러와 통신

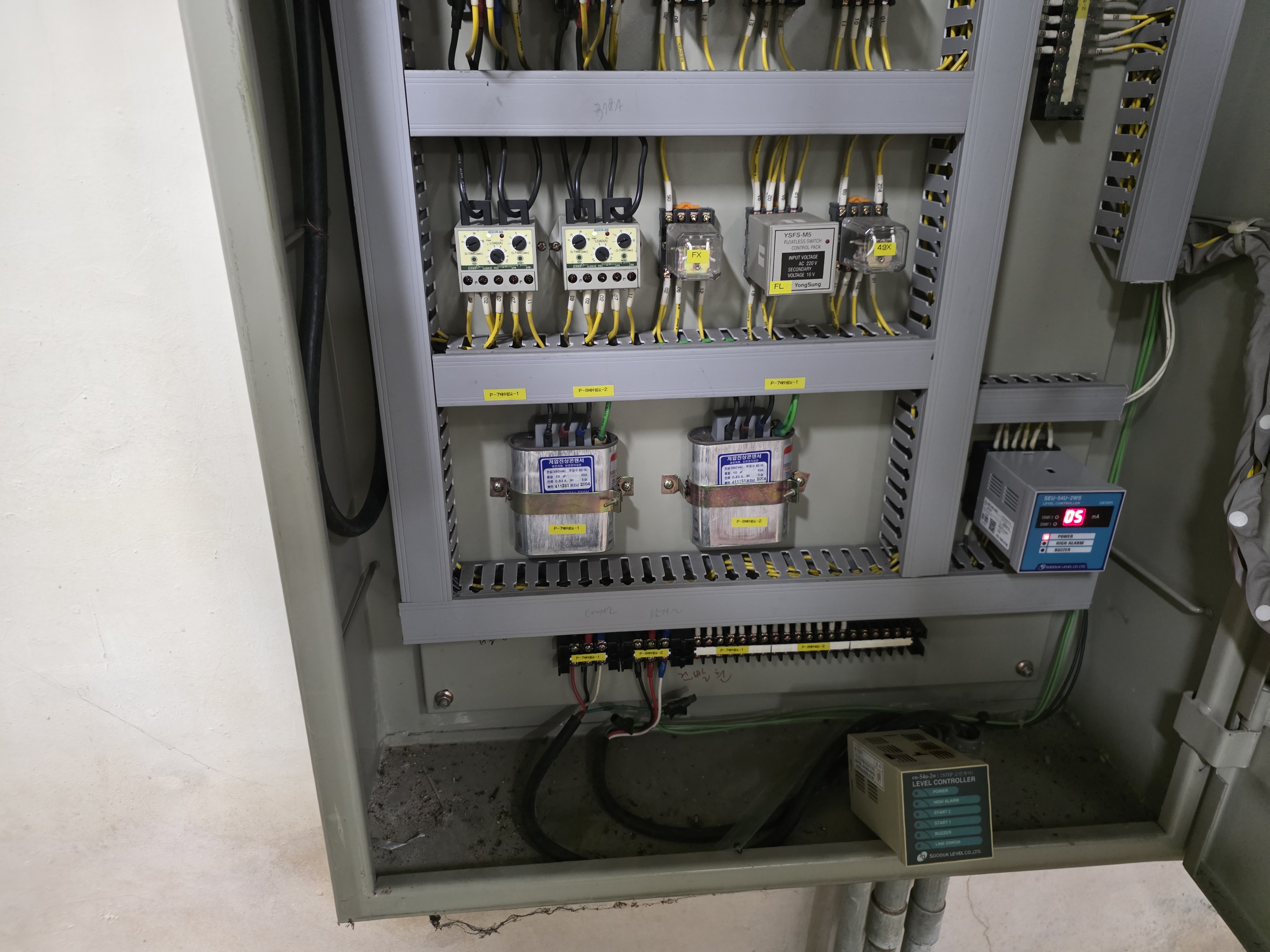

배수펌프 판넬 내부입니다

eu-54u-2w 일반적으로 집수정배수펌프 2대를 2스텝 교번제어 순차제어 방식에 사용하는 컨트롤러입니다

eu 수덕레벨 레벨콘트롤러

54u 5포인트 선이지만 4출력을 합니다

2w 레벨센서홀더와 2선으로 통신합니다

eu만 표기된경우 오래된 수덕레벨제품입니다

seu-54u-2ws 표기가 신형제품입니다

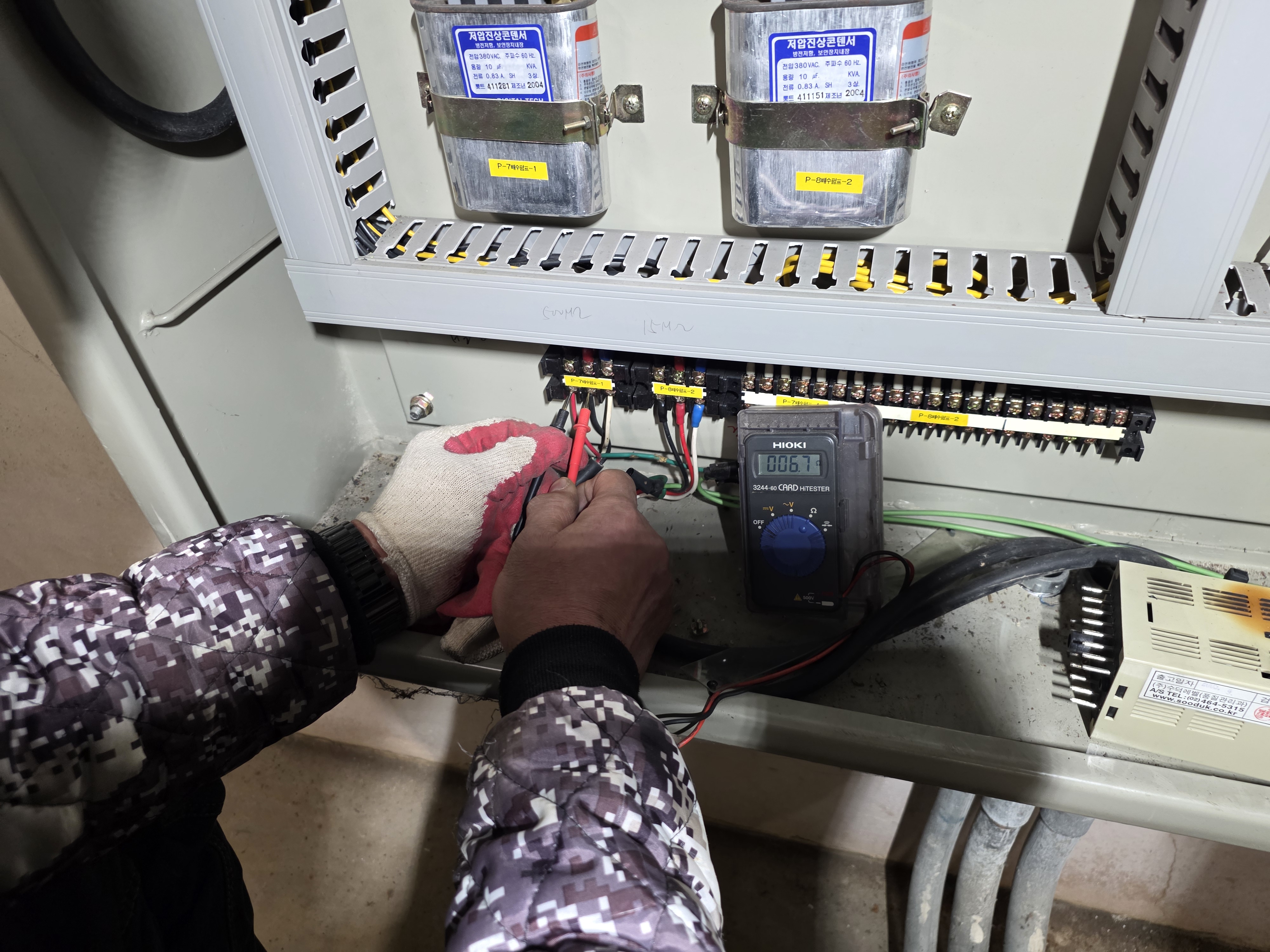

전원을 차단하고 집수정수중펌프 상간저항 절연저항체크중

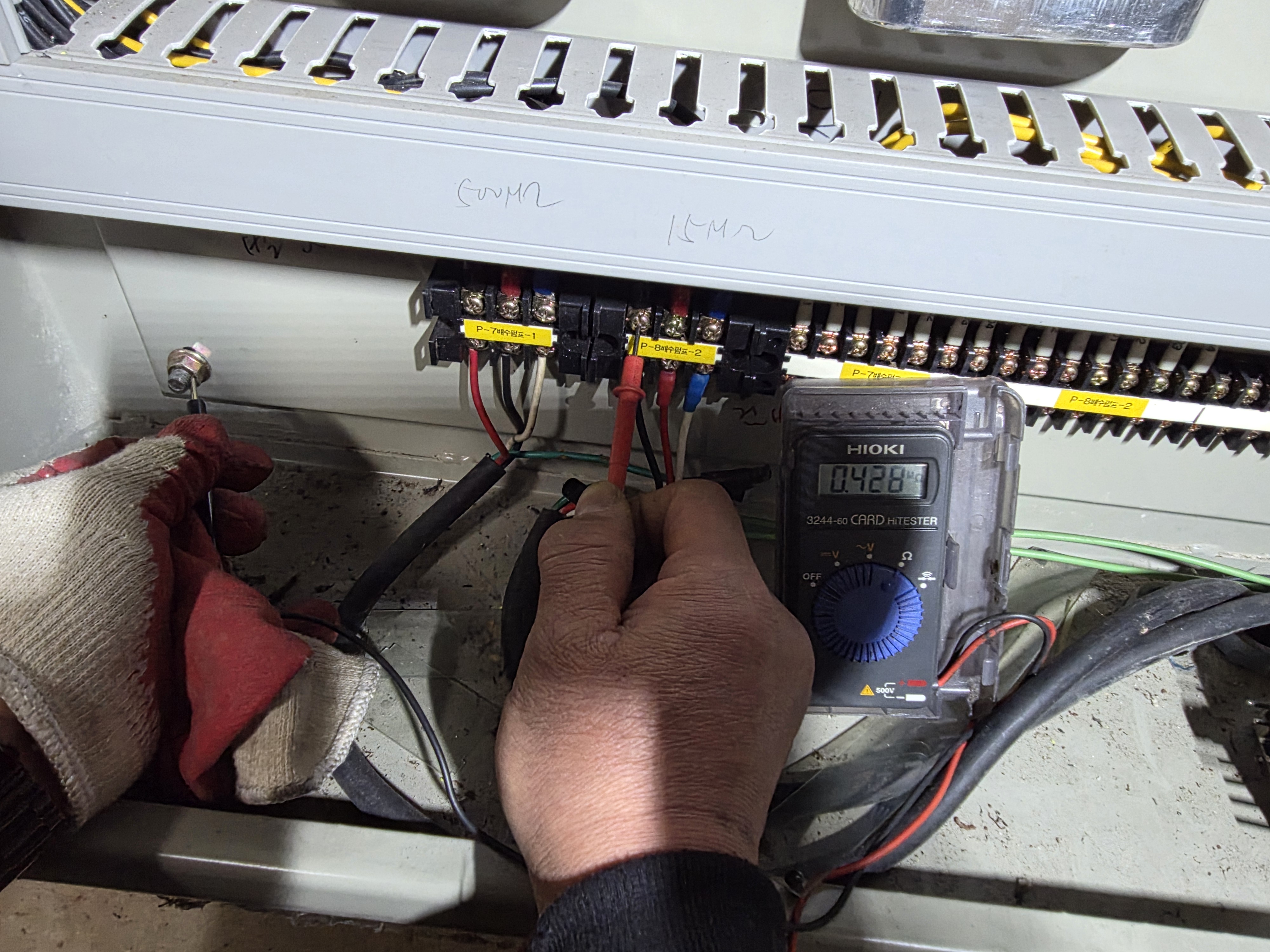

A펌프에 이어 B펌프 점검중

예전 수덕레벨제품은 초기에는 A접점 주황색 오뚜기사용에서

수덕레벨 고유저항제품 회색오뚜기 사용

최신은 LED등이 내장되어있는 검푸른색 을뛴 오뚜기센서입니다

구형제품과 신형제품 오뚜기 비교샷

집수정 깊이 측정

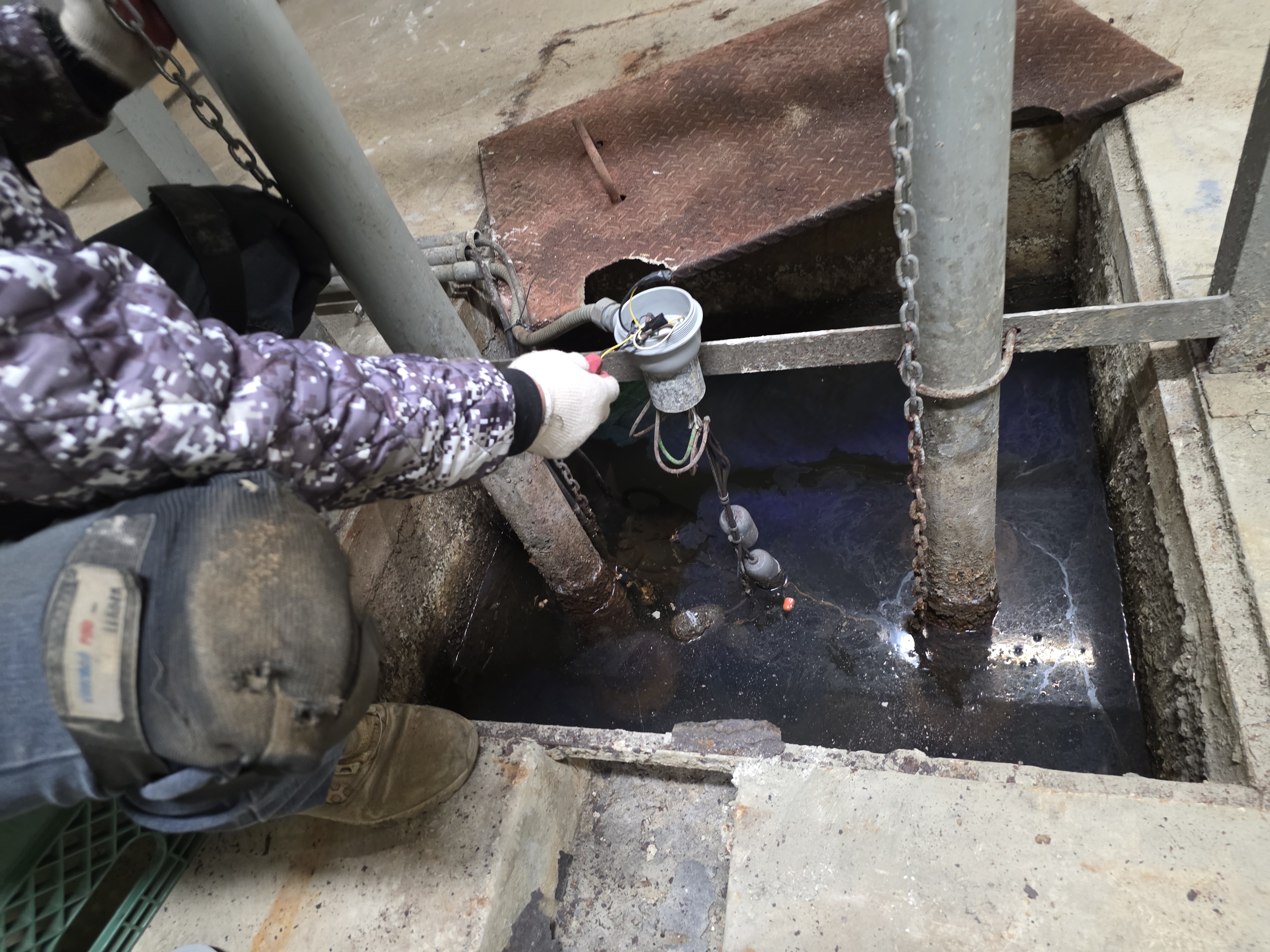

집수정 깊이와 집수정 주변사항을 고려해 오뚜기센서 높이를 잡고 결선 홀더연결중

SEU-54U-2WS 2STEP 교번제어 레벨콘트롤러

05 오뚜기 모두 내려감

오뚜기 센서 하나당 7mA값을 갖고

오뚜기센서 가장 밑에 하나가 올라가면 12mA 작동준비

하단부터 두게 오뚜기센서가 올라가면 19mA 출력되며 수중펌프 한대 가동

이때 두번째 오뚜기가 내려가면 다시 12mA 하지만 자동제어판넬 마그네트는 자기유지로 펌프는 계속 가동 오뚜기센서 모두 내려가면 05mA값이 나오면서 펌프 정지

하단부터 3개 오뚜기센서 올라가면 26mA출력되며 펌프 두대 운전 (순차운전)이경우 오뚜기세넛 가 3개 까지 들리는경우는 일반적인 경우에서 없으며 한대가 고장 또는 펌프가 펌핑하는 양보다 들어오는 유입양이 많은경우 입니다

오뚜기센서 4개가 모두 올라갈경우 61mA값이 표시되고 하이알람 경보가 출력됩니다

현제 05mA값이 출력되는걸로 보아 집수정 오뚜기센서가 모두 내려가 있는 상태며 수중펌프는 모두 정지가 된상태입니다

SL-4S-2W홀더 뚜꼉을 열면 적색 LED등이 점등되고 오뚜기센서가 하나씩 올라갈때마다 더 밝아집니다

오뚜기센서를 수동으로 올려 테스트중 펌프 이상무

B펌프 전류체크

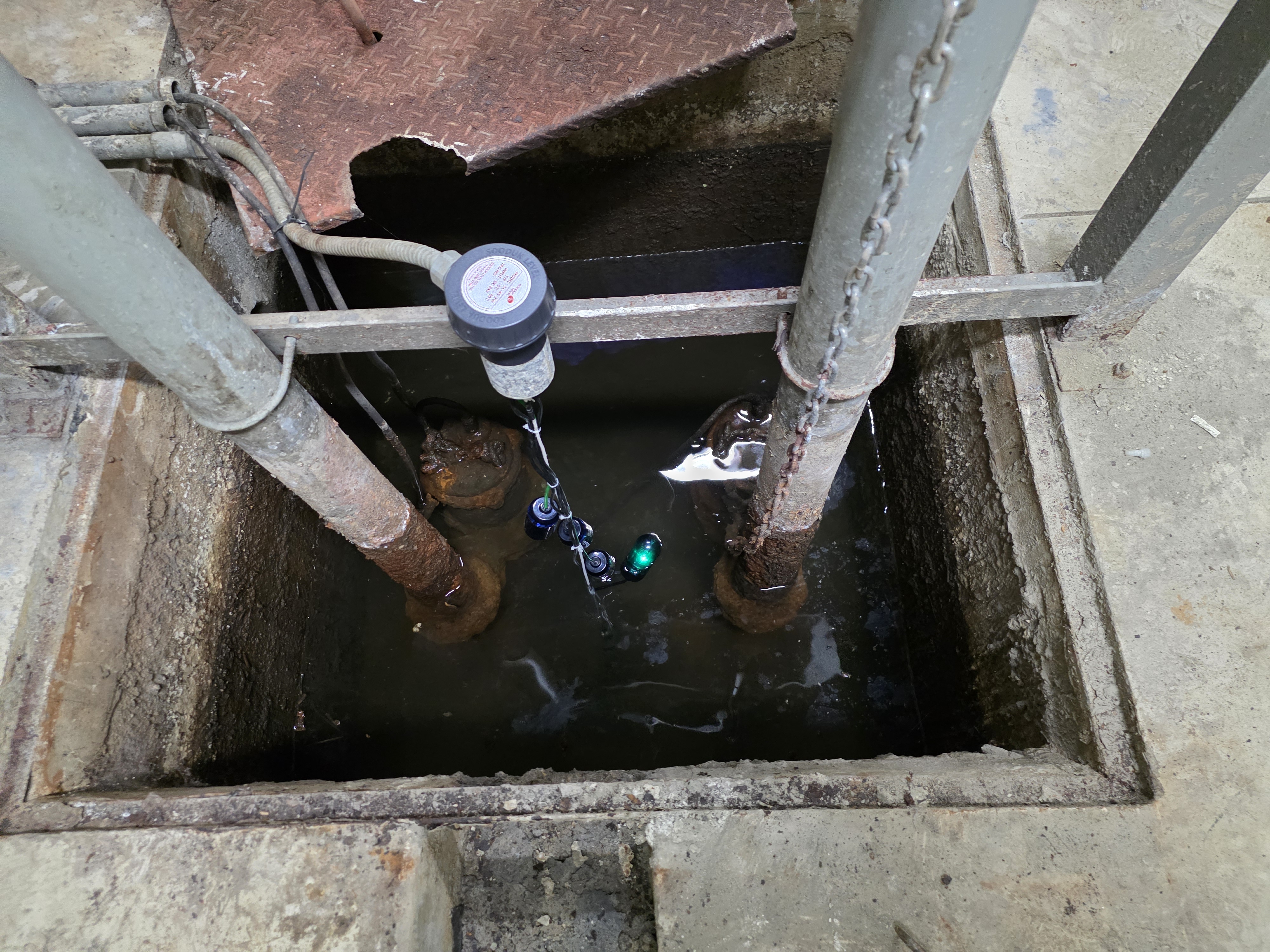

수덕레벨 오뚜기센서 신형볼은 이렇게 오뚜기센서 내부에 LED등이 내장되어있어 오뚜기센서가 올라가면 LED이 점등됩니다



자동으로 정지되고 오뚜기센서가 모두 내려가 오뚜기센서 LED등이 모두 소등되었습니다

집수정 수중펌프 자동정지됨

시운전완료
