아파트 지하2층 휀룸실 집수정 배수펌프 자동제어 점검및조치

아파트 지하2층 주차장 휀룸실 집수정 배수펌프 자동제어 점검및 조치입니다

집수정 배수펌프 판넬

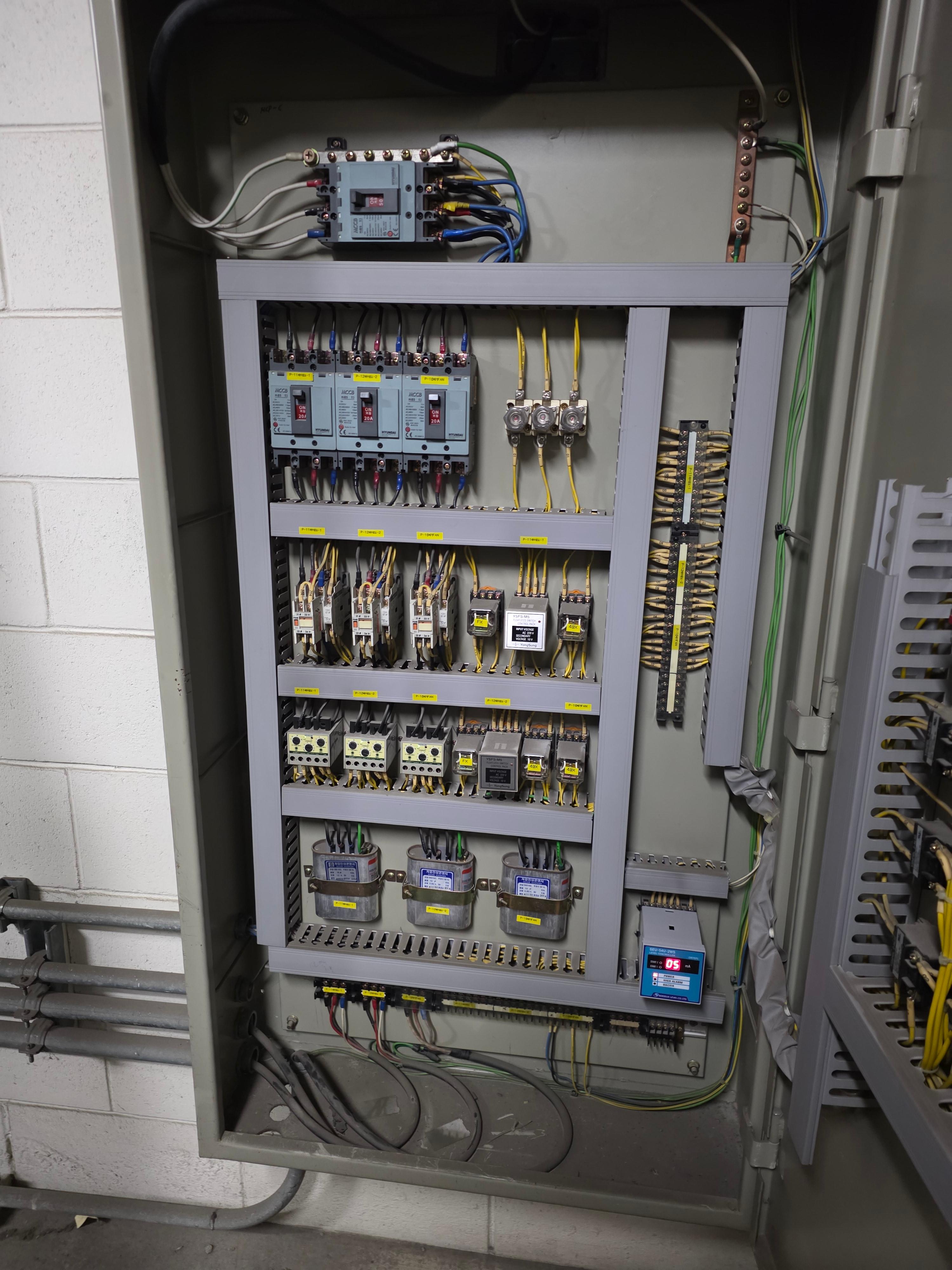

배수펌프 판넬 내부입니다

eu-54u-2w 일반적으로 집수정배수펌프 2대를 2스텝 교번제어 순차제어 방식에 사용하는 컨트롤러입니다

eu 수덕레벨 레벨콘트롤러

54u 5포인트 선이지만 4출력을 합니다

2w 레벨센서홀더와 2선으로 통신합니다

eu만 표기된경우 오래된 수덕레벨제품입니다

seu-54u-2ws 표기가 신형제품입니다

집수정 지하2층이다 보니 집수정을 거의 사용할 일이 없어 집수정이 말랐습니다

하지만 자동제어는 언제든지 완벽해야지 집수정 넘침으로 인한 2차 피해를 줄일수있습니다

SL-4S-2W 수덕레벨 집수정 2STEP 오뚜기센서 로 주황색 오뚜센서로 A접점타입 홀더에 단자대 컨버터가 있는 완전 구형모델입니다

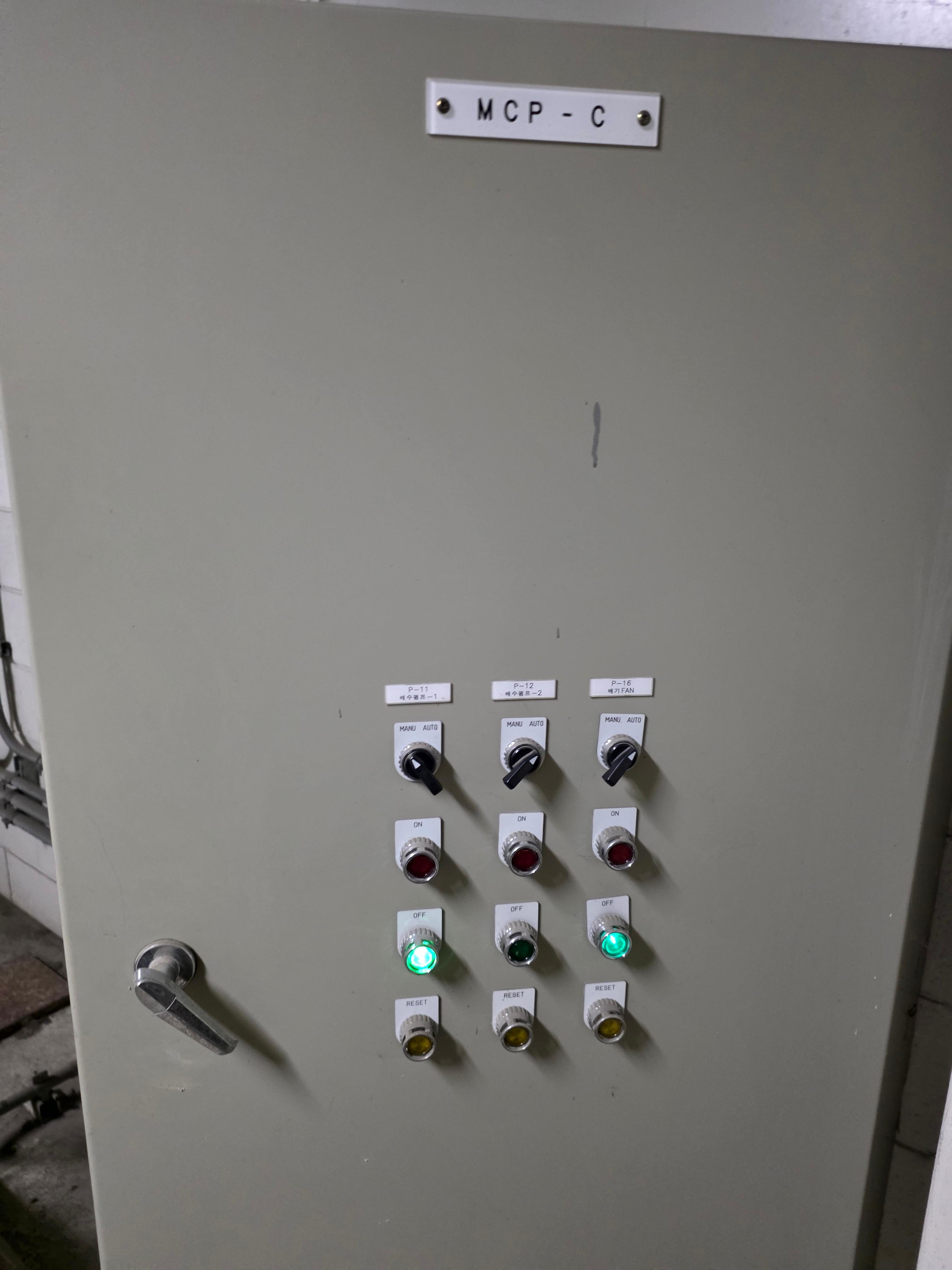

집수정 배수펌프 자동제어 판넬 외부



수덕레벨 SL-4S-2W 주황색 A접점 오뚜기 타입 홀더내부에 단자대식 컨버터 타입 수덕레벨 초기 모델입니다

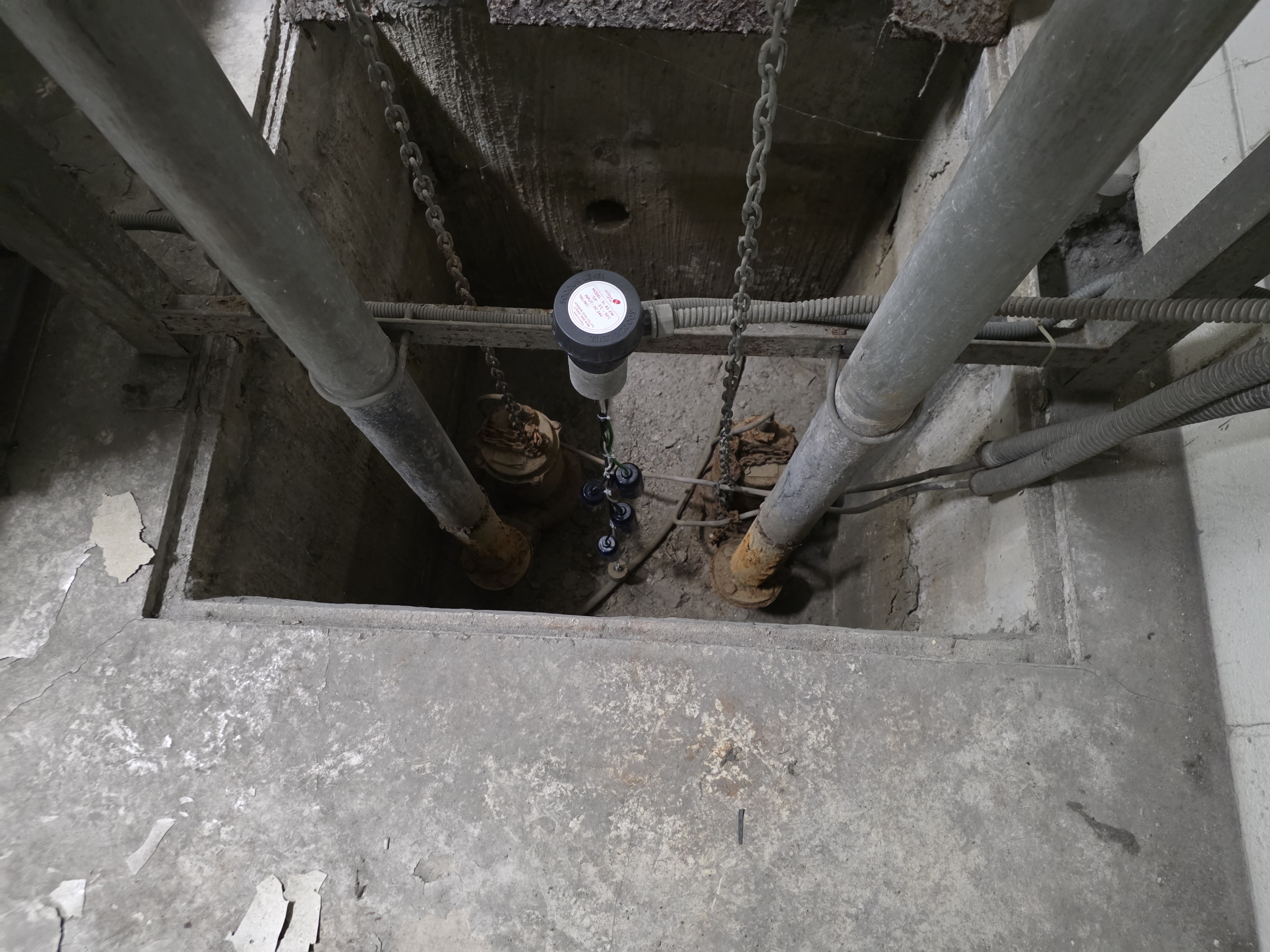

집수정 깊이 측정

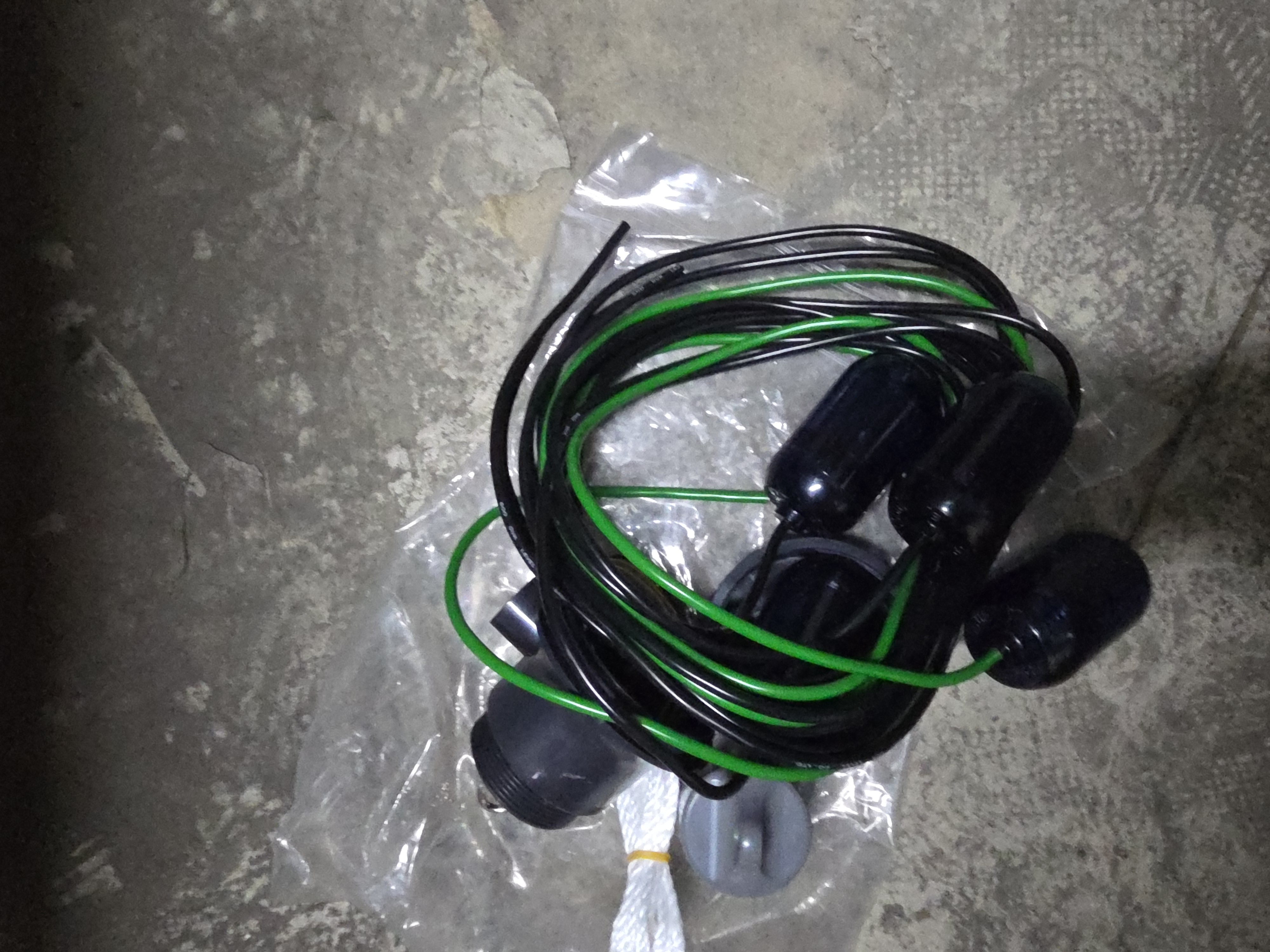

최신형 LED내장형 SL-4S-2W 홀더 포함 저항식 수덕레벨 오뚜기센서 SET

집수정 깊이 측정후 오뚜기 센서 4포인트 높이 설정중

수덕레벨 저항타입 오뚜기센서경우 높이 설정시 가장위에 녹색선 오뚜기를 설치함

​

저항타입 오뚜기센서경우 홀더내부에 LED등이 내장되어 오뚜기센서가 작동할때마다 LED밝기가 밝아짐

수중펌프 상간저항 절연저항 체크중

펌프 시운전 점검 집수정에 물이없어 공회전 암페어

A펌프에 이어 B펌프 시운전

SEU-54U-2WS 2STEP 교번제어 레벨콘트롤러

05 오뚜기 모두 내려감

오뚜기 센서 하나당 7mA값을 갖고

오뚜기센서 가장 밑에 하나가 올라가면 12mA 작동준비

하단부터 두게 오뚜기센서가 올라가면 19mA 출력되며 수중펌프 한대 가동

이때 두번째 오뚜기가 내려가면 다시 12mA 하지만 자동제어판넬 마그네트는 자기유지로 펌프는 계속 가동 오뚜기센서 모두 내려가면 05mA값이 나오면서 펌프 정지

하단부터 3개 오뚜기센서 올라가면 26mA출력되며 펌프 두대 운전 (순차운전)이경우 오뚜기세넛 가 3개 까지 들리는경우는 일반적인 경우에서 없으며 한대가 고장 또는 펌프가 펌핑하는 양보다 들어오는 유입양이 많은경우 입니다

오뚜기센서 4개가 모두 올라갈경우 61mA값이 표시되고 하이알람 경보가 출력됩니다

현제 05mA값이 출력되는걸로 보아 집수정 오뚜기센서가 모두 내려가 있는 상태며 수중펌프는 모두 정지가 된상태입니다

집수정자동제어 판넬 셀렉터 스위치를 모두 자동으로 설청함

점검및 조치완료
