고가수조 SWV-FS12D 65A 신우정수위밸브에서 YAW-3 65A 삼양정수위밸브로 교체

인광역시 연수구에 있는 모 대형병원 옥상고가수조 정수위밸브입니다

2020년 11월 저희 대승엔지니어링에서 기존 신우정수위밸브에서 SWV-FS12D형 모델로 교체 작업을 긴급으로 해주었던 곳입니다

담당자분이 연락이 와서 또 밸브가 예전처럼 제대로 안닫혀 고수위알람이 울렸다고 합니다

신우정수위밸브경우 주철제품은 2023년말 단종으로 현제 올 스텐제품만 생산되고있습니다

현제 생산되는 올스탠 신우정수위밸브경우 기존 밸브와 면간길이가 틀려 짧아진 길이를 보전해줘야합니다

삼양정수위밸브경우도 65A경우 기존 신우주철제품보다 10mm정도 짧지만 가스켓만으로도 충분히 기장 보전이 됩니다

또한 삼양정수우밸브경우 상부 작동부 주요부분 케이싱이 황동재질이라 부식에 강해 오랜사용에도 오작동이 없고 수리가 충분히 가능한 재품입니다

두가지로 견적을 넣고

삼양제품으로 교체작업을 진행했습니다

​

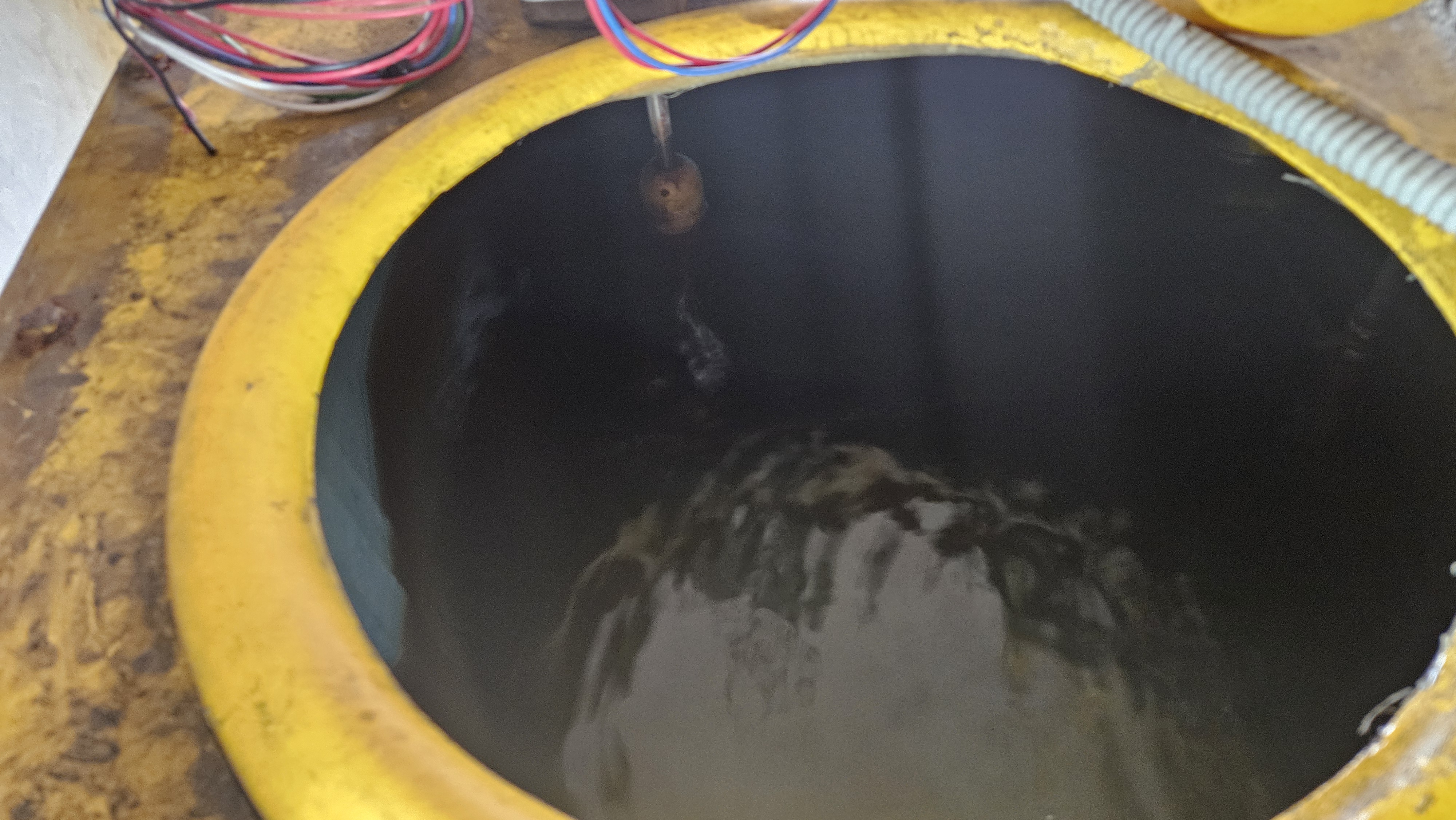

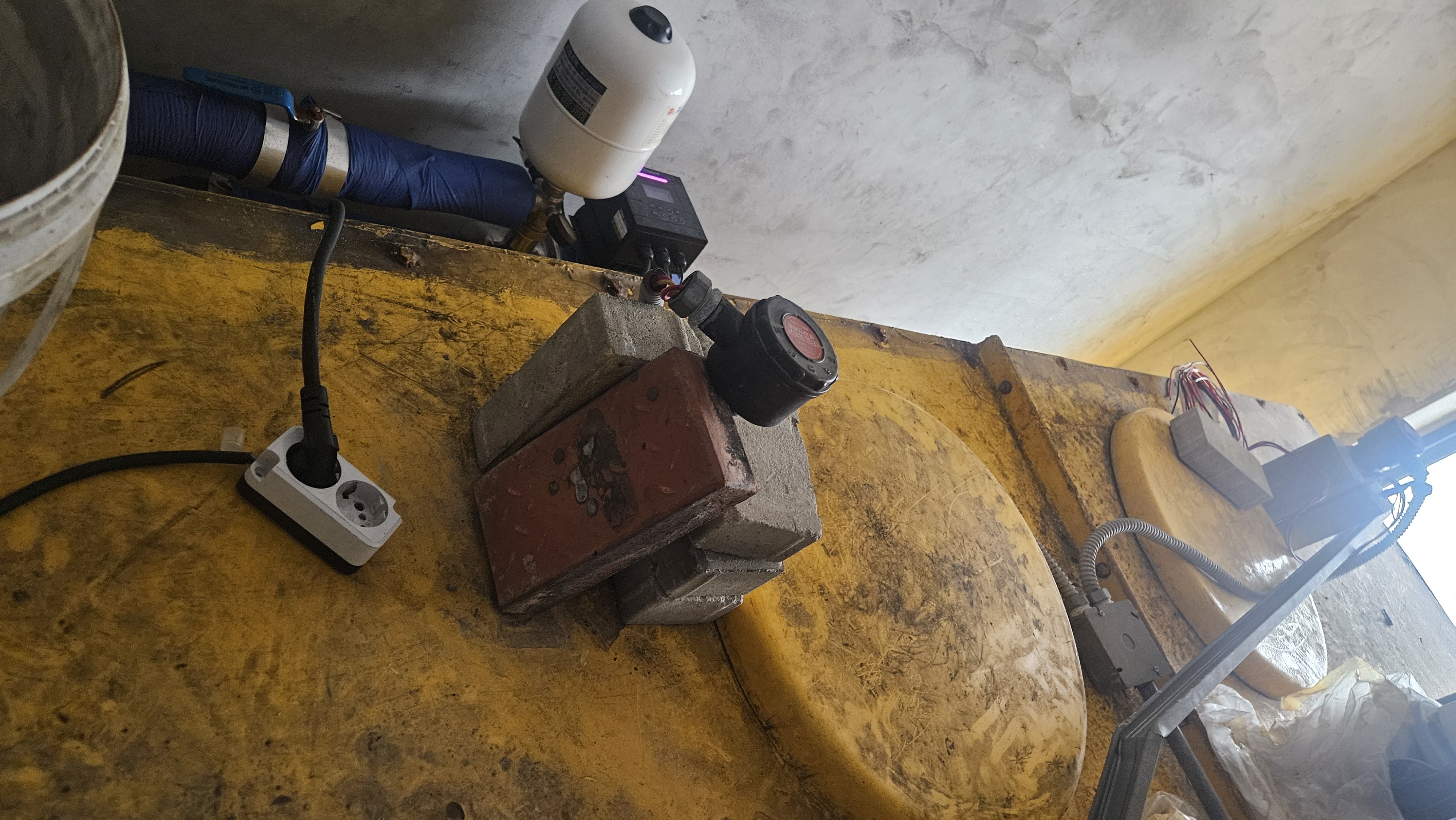

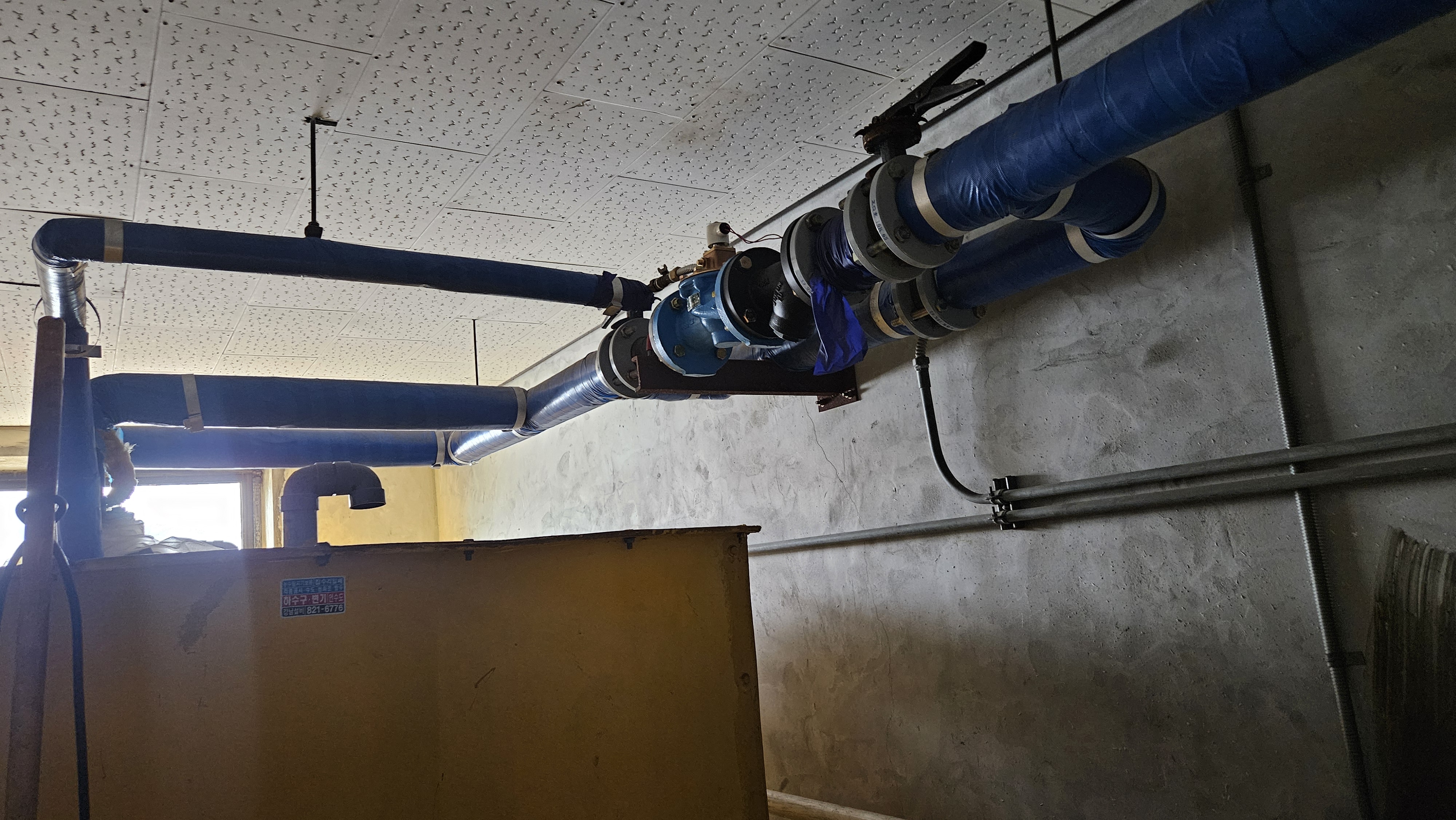

고가수조 상부 모습 레벨센서가 프론트타입으로 높이를 맞추고자 벽돌로 높여놓은 모습입니다

​

저희 대승엔지니어링 의 그동안 데이터를 보면

정수위밸브 안닫힘 고장이 80% 정수위밸브 안열림 고장 10% 레벨센서 레벨콘트롤 고장10%

정도로 문의가 들어옵니다

대부분의 고장은 정수위밸브 안닫힘으로

사용자의 간단한 점검방법은

정수위밸브가 전자타입 또는 전자볼탑 겸용타입일경우

솔레노이드밸브의 전원을 차단하여도

1분이상이 걸려도 10분이런식으로 점점 길어지면서 정수위밸브가 완전히 물을 차단시키지 못하면

정수위밸브 이상으로 생각하셔도 무방합니다

대부분 정상적인 범위는 솔레노이드밸브 전원차단후 5~15초 (특이한 경우 조금 길어질수도 있음)

내에 쉬~~~~~~~~~~~익 소리와 함께 정수위밸브가 닫히게 됩니다

정수위밸브 안열림은

당연히 저수조에 물이 없겠죠

이때 솔레노이드밸브가 아주뜨겁거나

또는 솔레노이드밸브 외부가 변형(손상)이 되었을수도있습니다

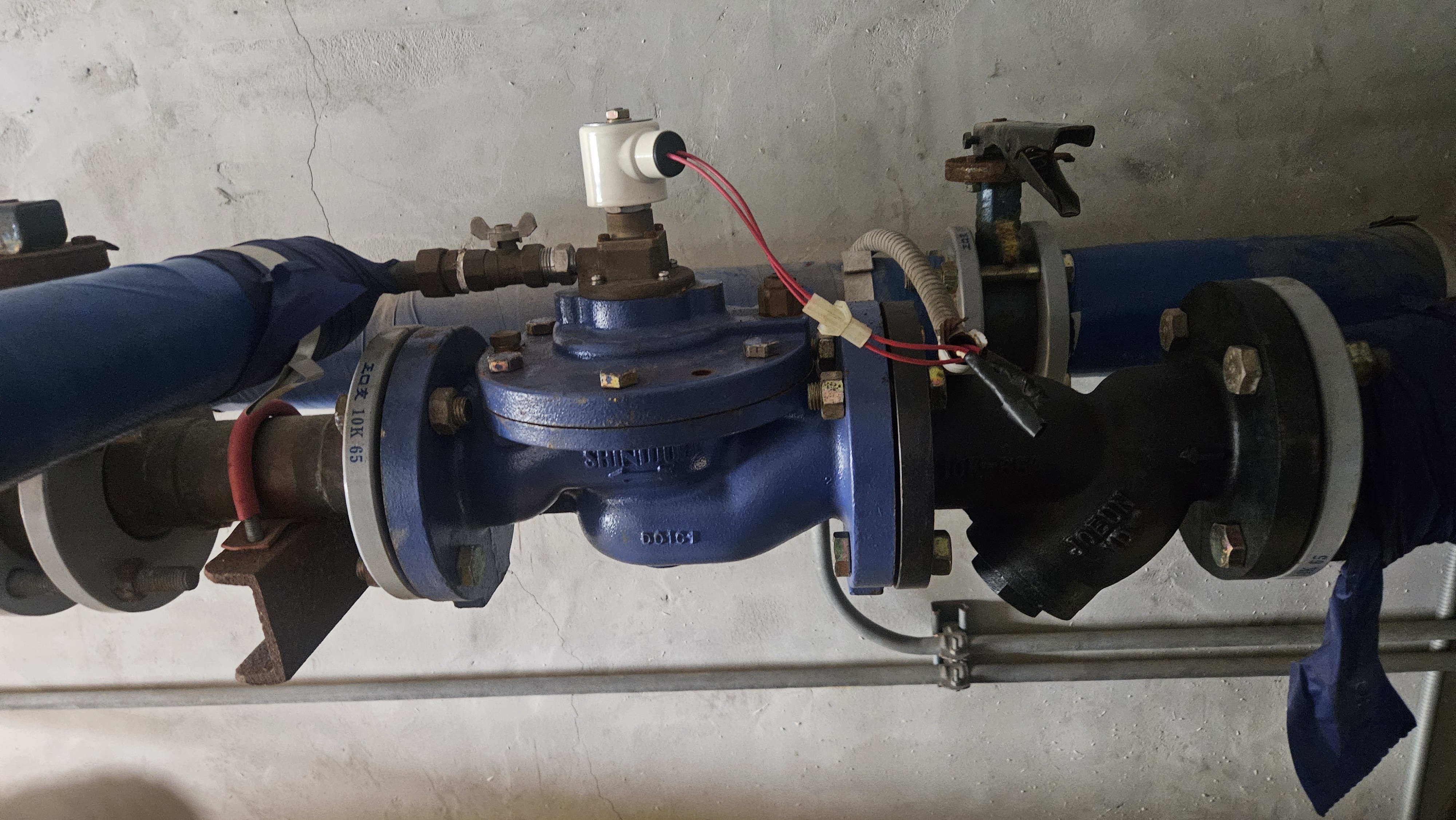

SWV-FS12D 65A 신우정수위밸브 모습

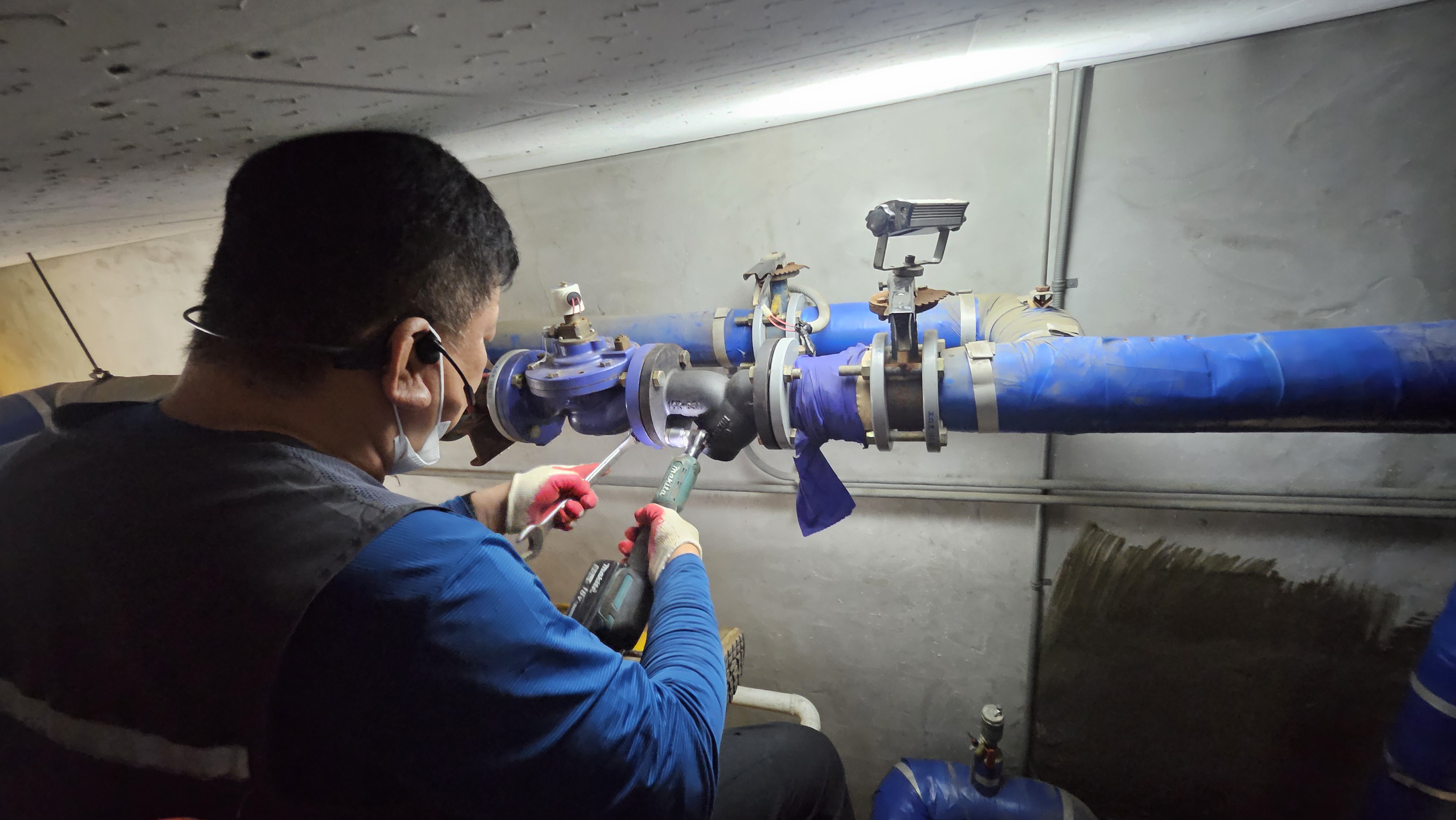

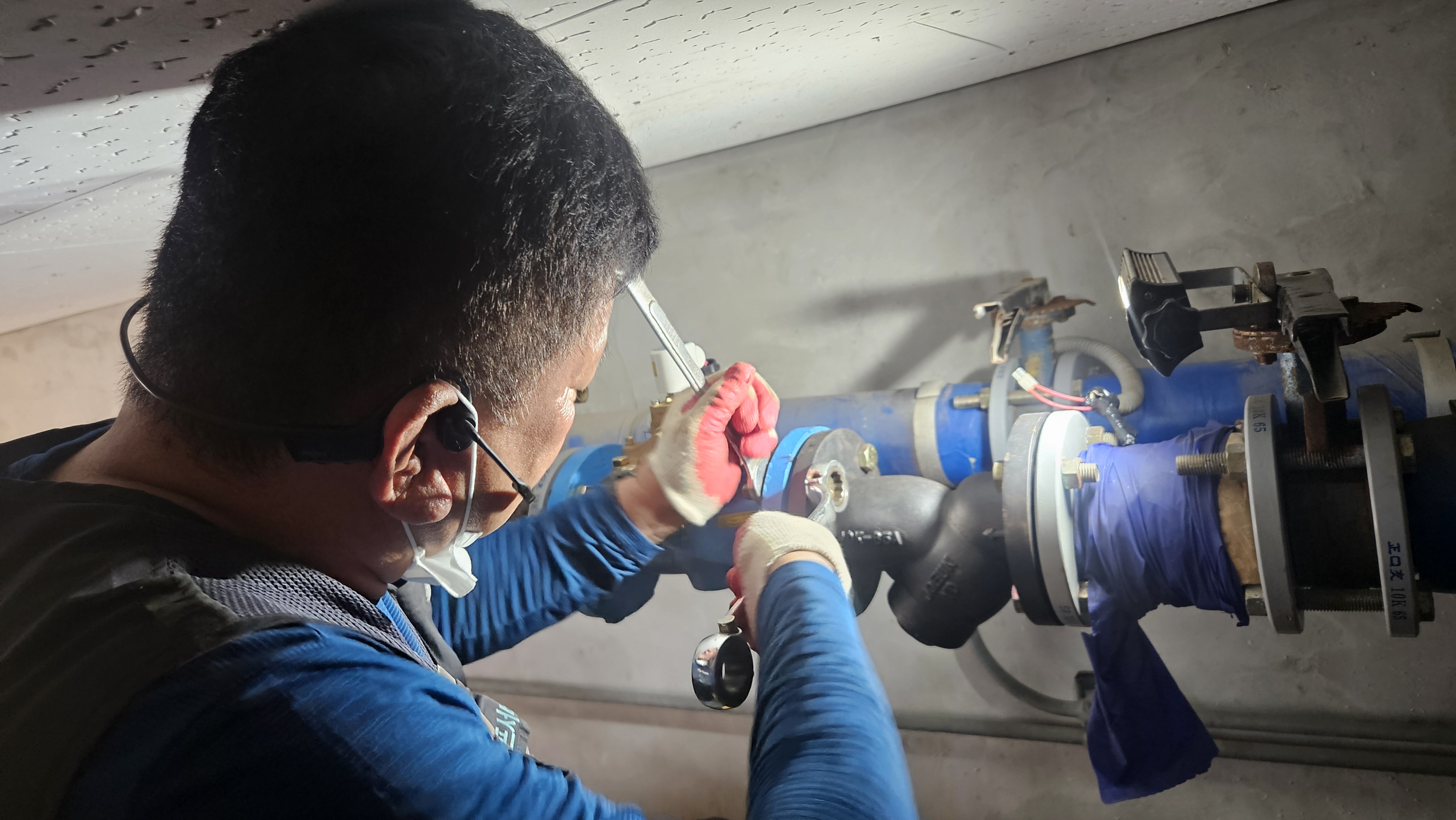

기존 정수위밸브 분리중

준비해온 YAW-3F 65A 삼양레벨콘트롤밸브

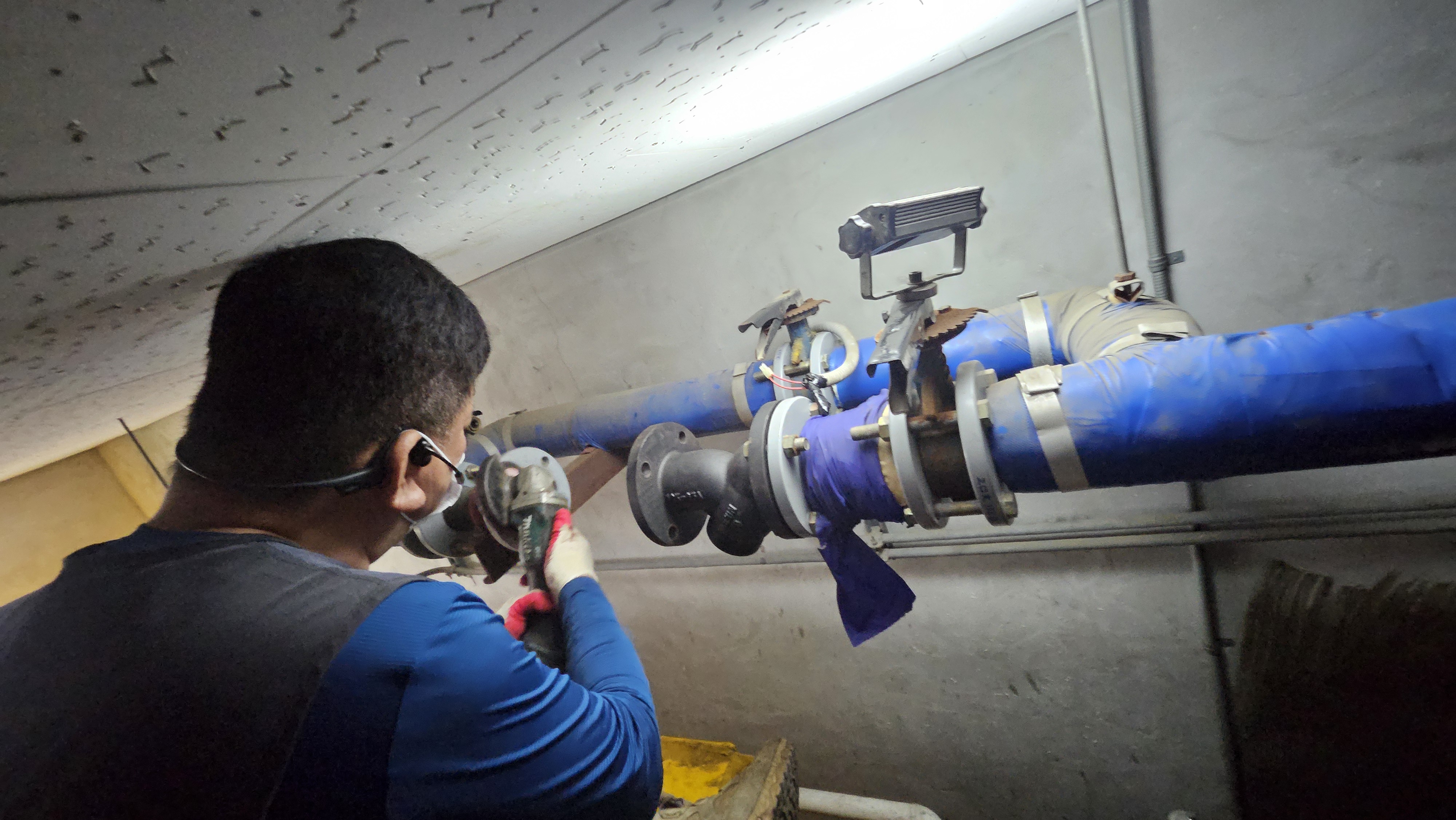

기존신우정수위밸브 배관에서 탈착후 후렌지 크리닝작업중



배관내 이물질 배출을 위해 후래씽작업

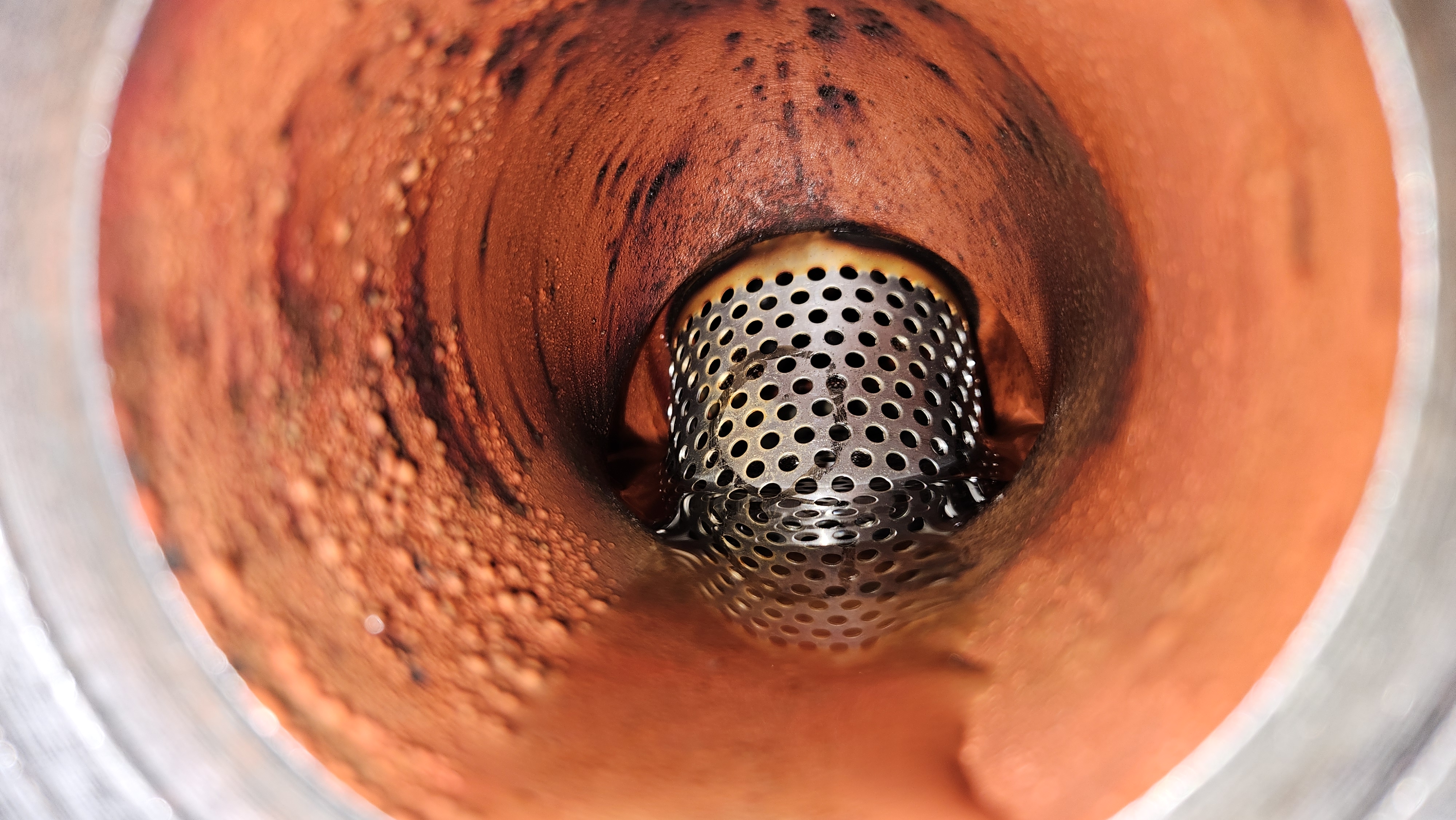

스트레나 내부 모습 깨긋합니다

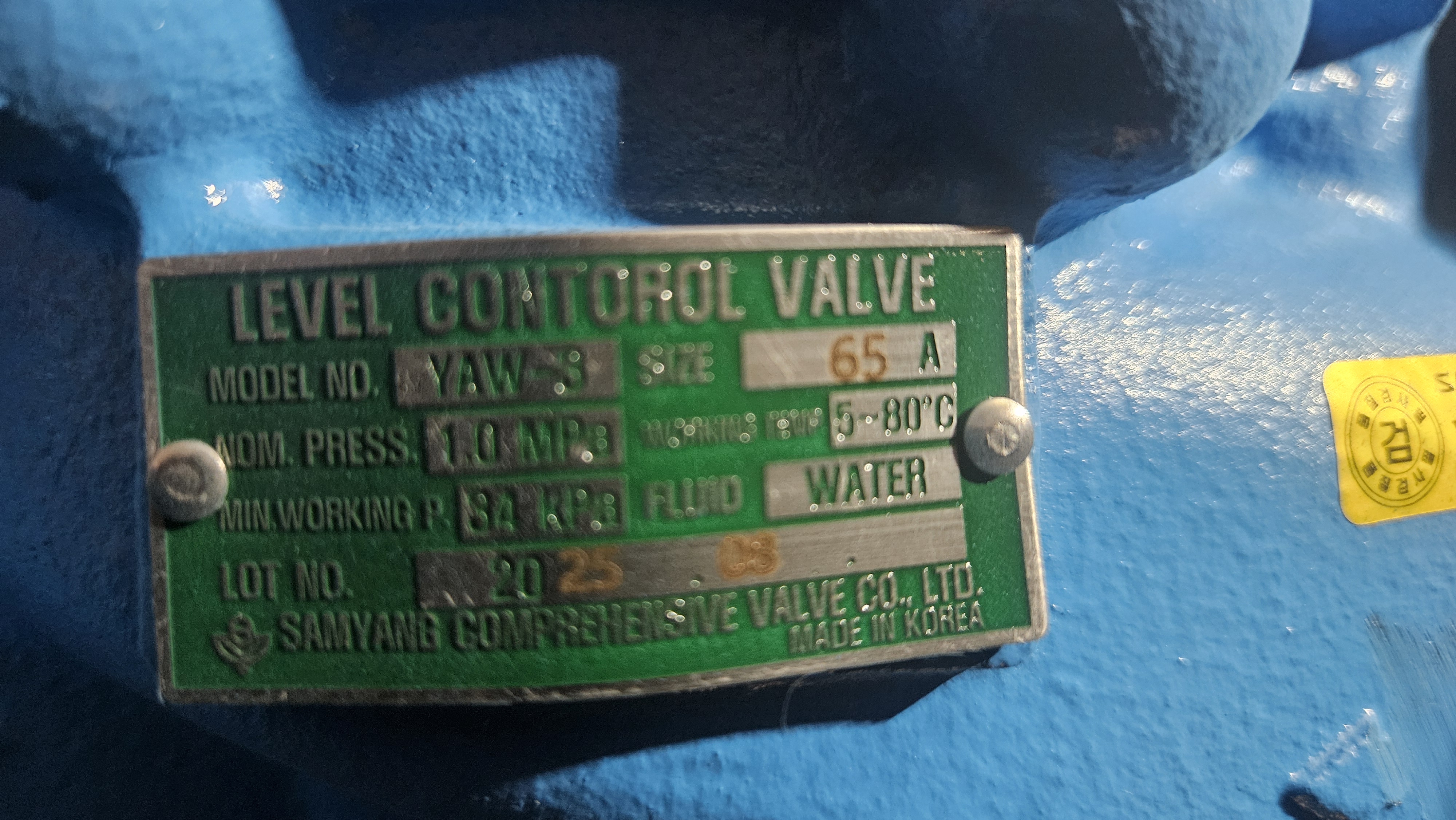

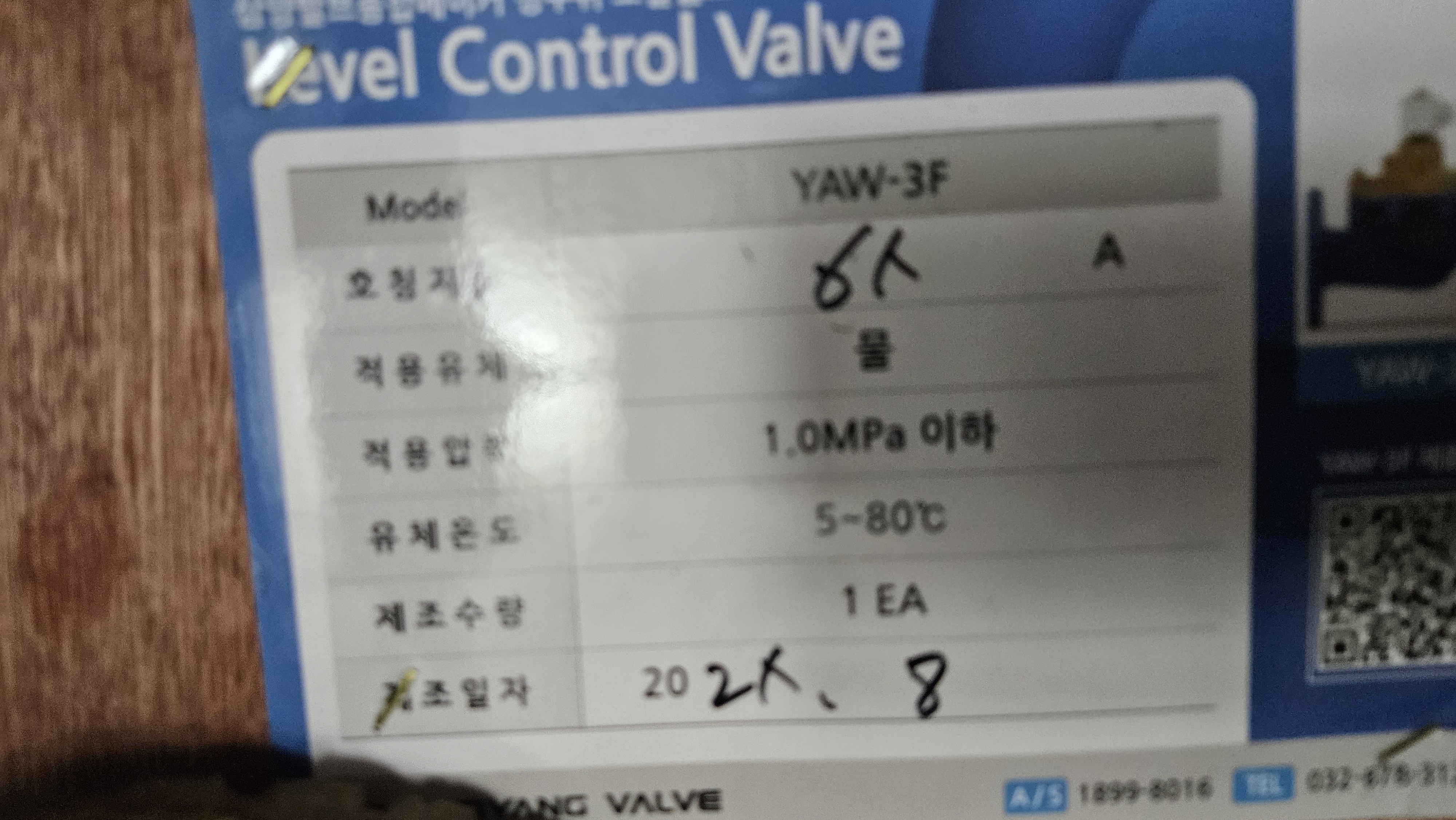

YAW-3 65A 삼양레벨콘트롤밸브 명판

저희대승엔지니어링에서 교체 후 시운전 등록 별도 이상시 정수위밸브에 대해서 본사A/S팀에서 2년간 A/S가 가능합니다 거의 문제는 생기지 않습니다

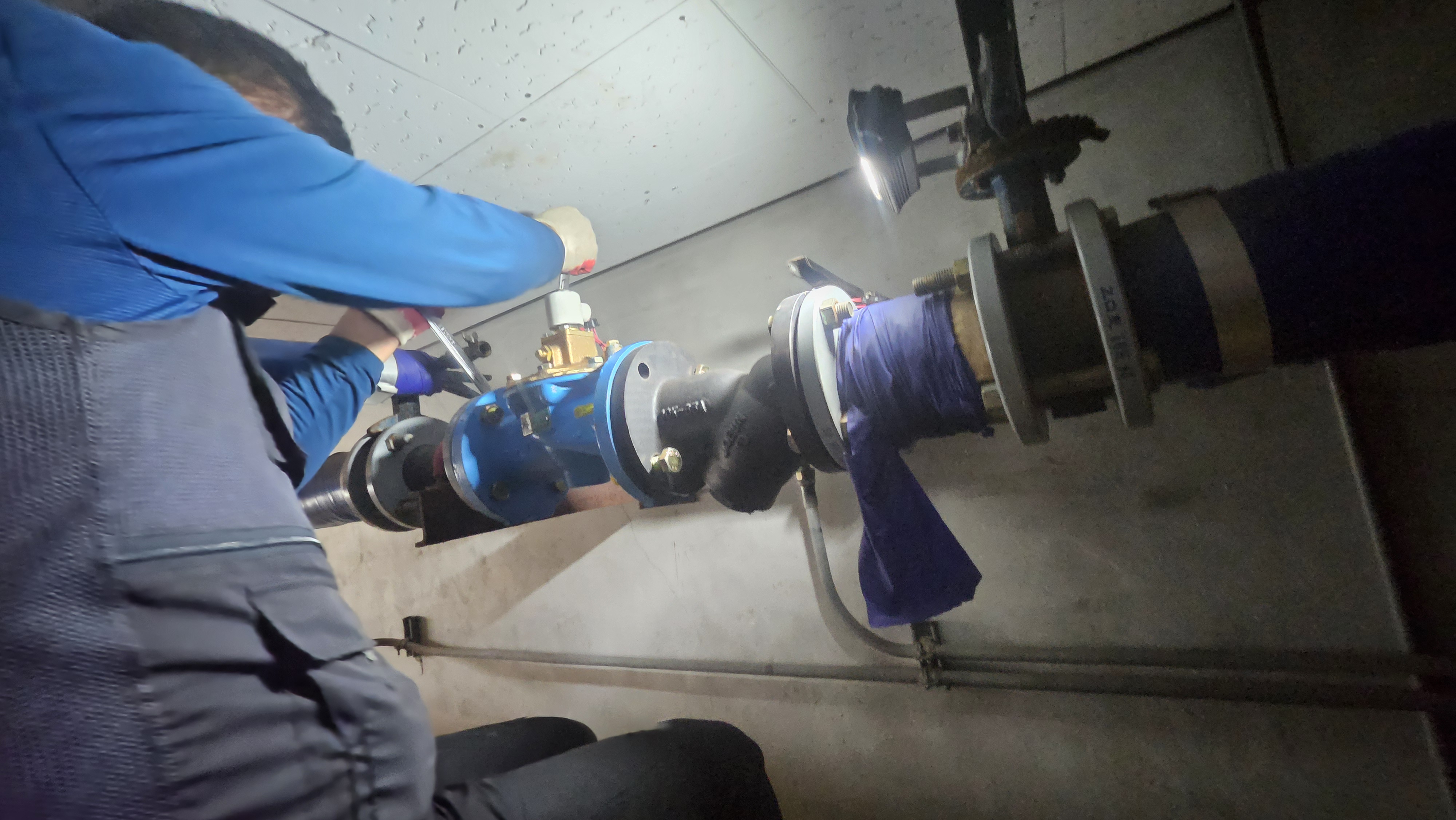

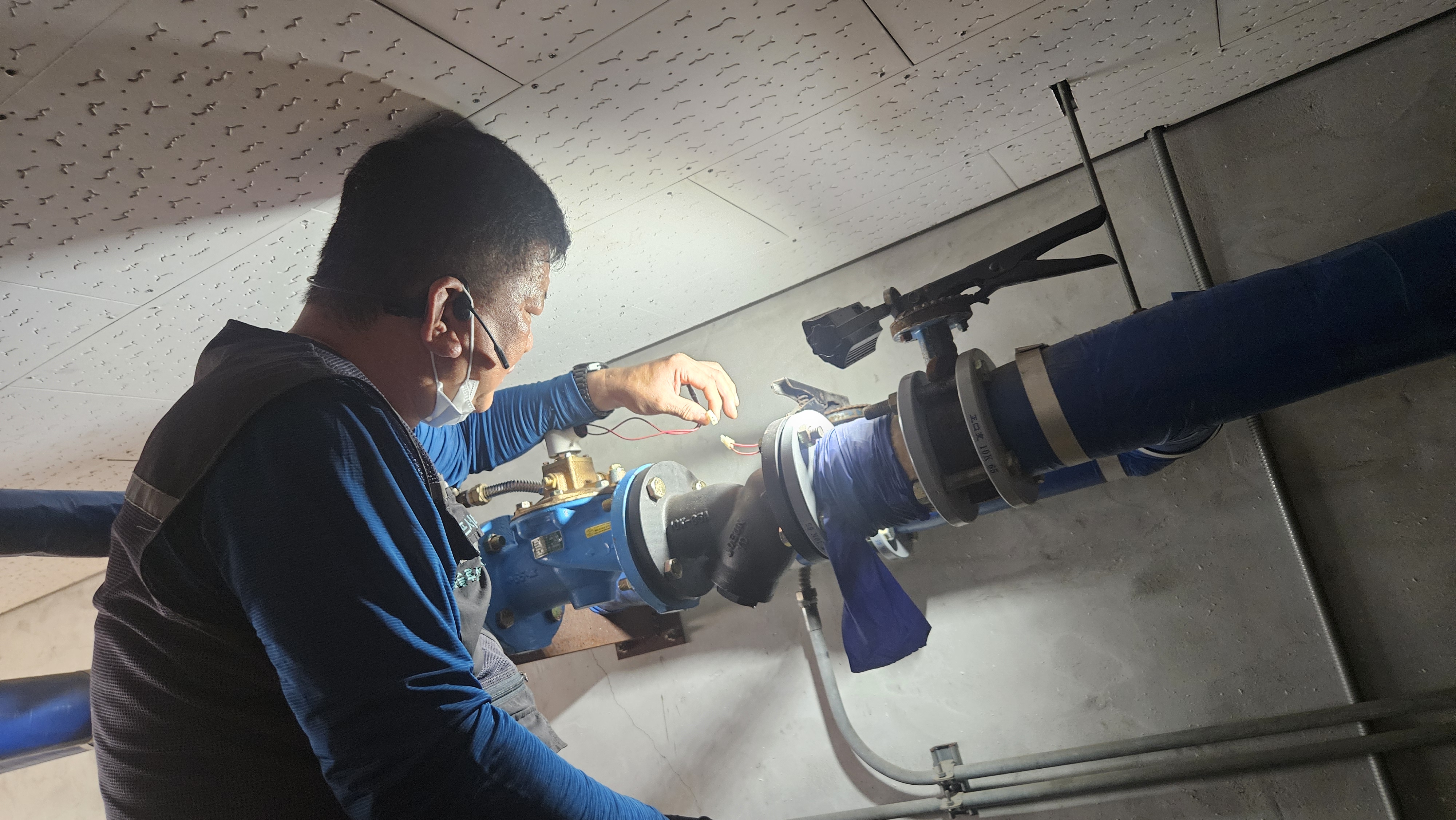

밸브 부착중

고가수조 상부에 연결된 볼탑라인연결중

저희대승엔지니어링에서는 교체후 시운전 또 추후점검이 편하도록 솔레노이드밸브 전원선을 짹으로 만들어드립니다

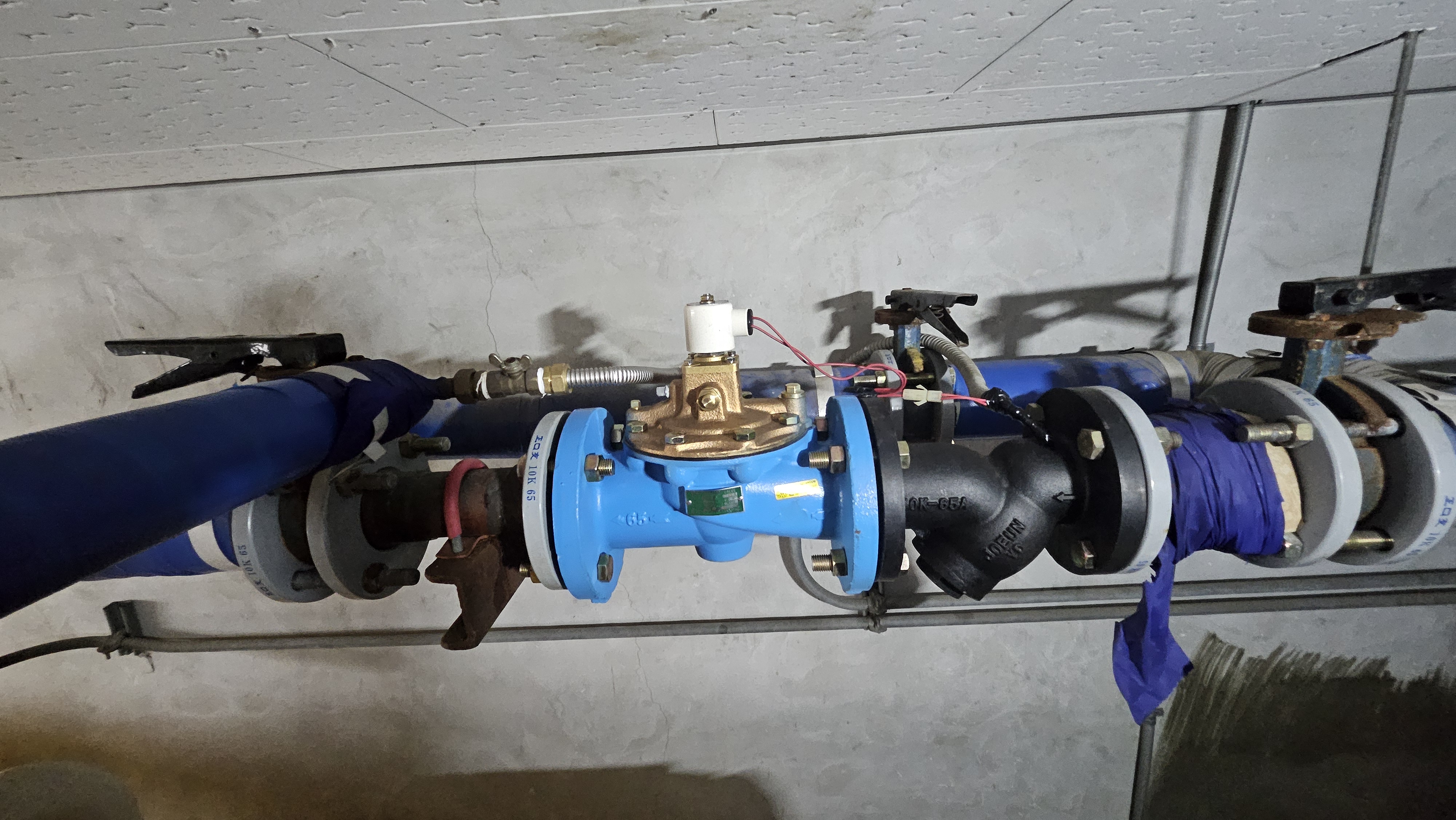

교체 완료 시운전완료

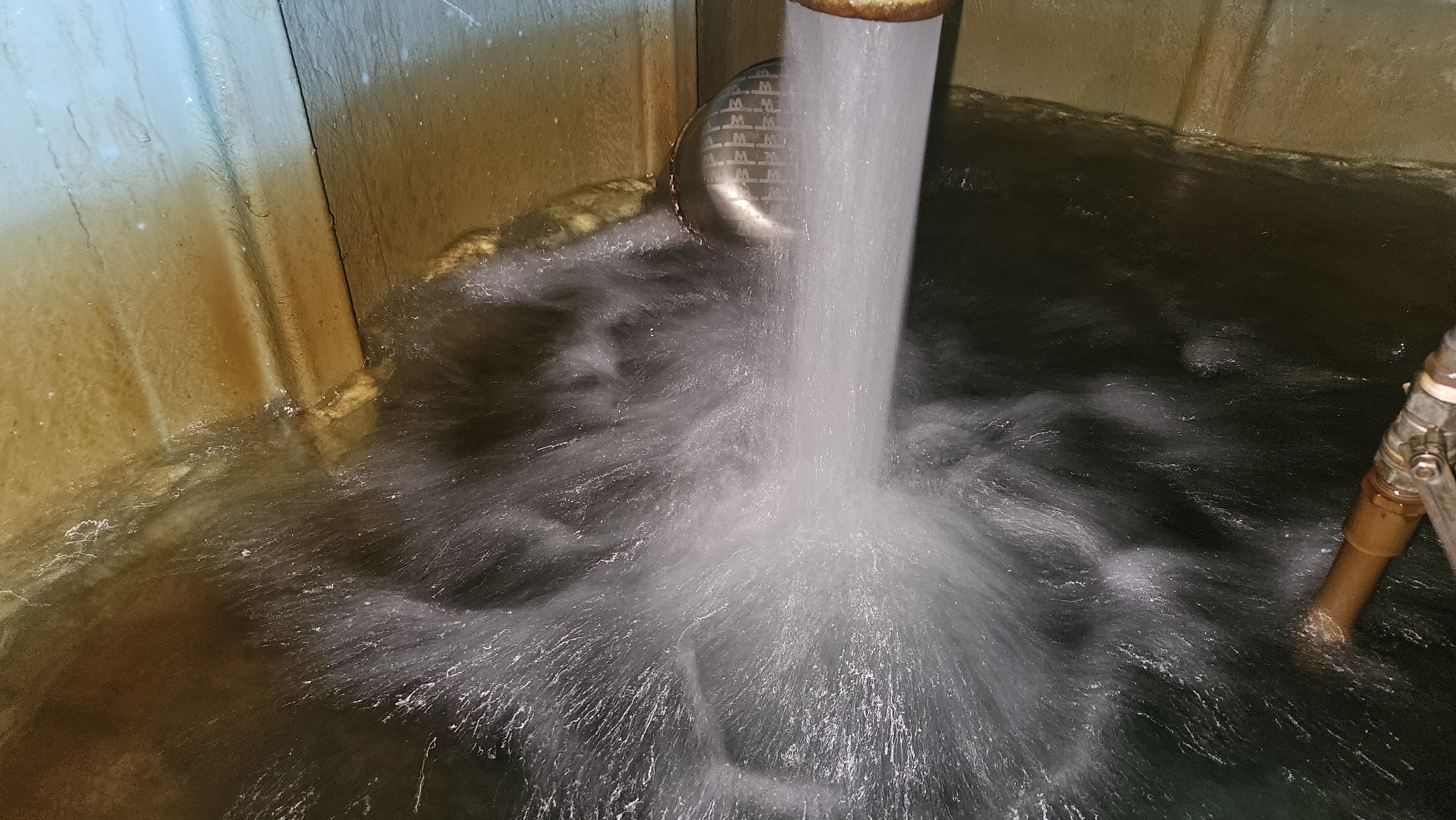

정수위밸브 열림

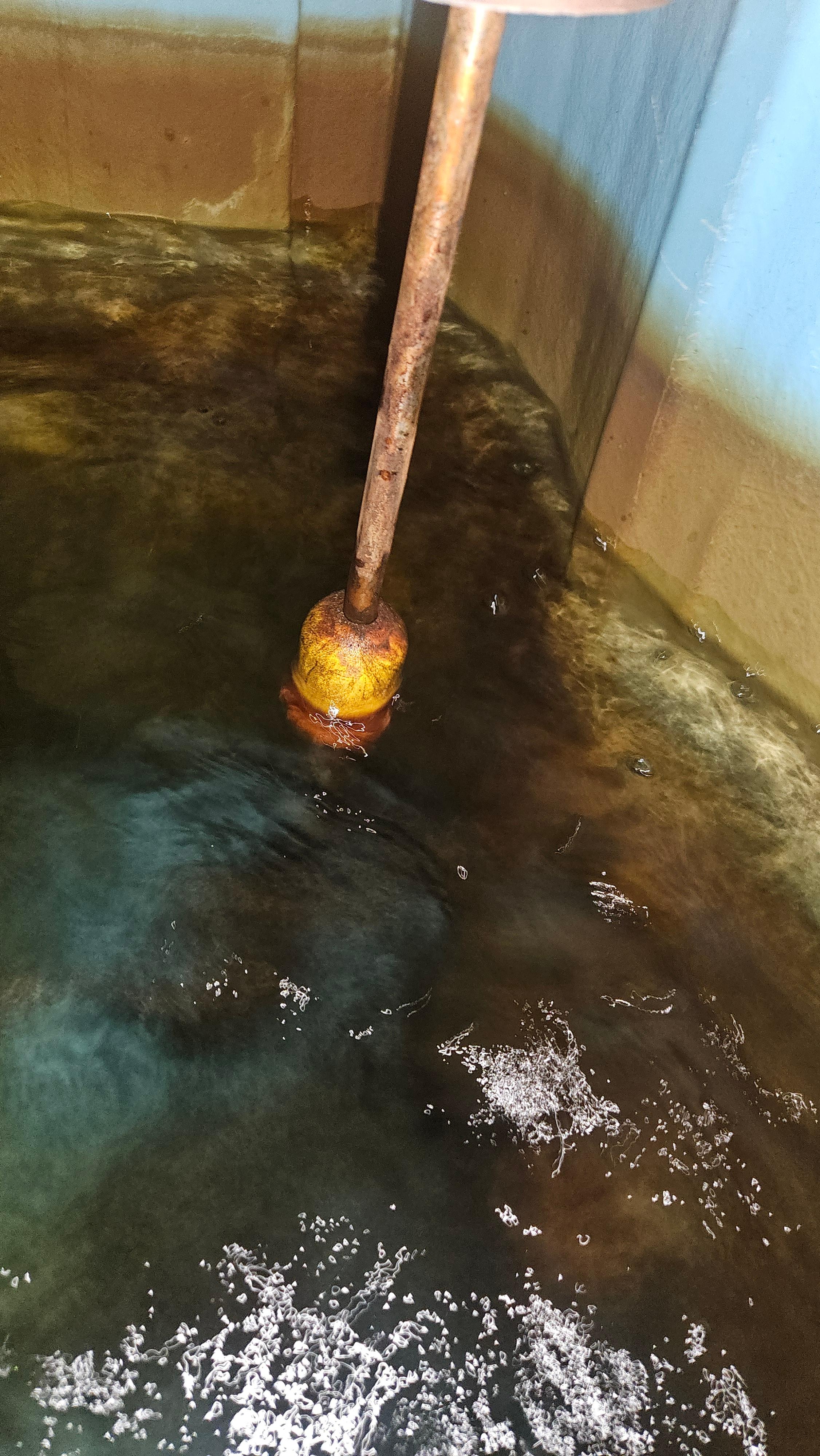

고가수조 투라인레벨 프론트타입센서

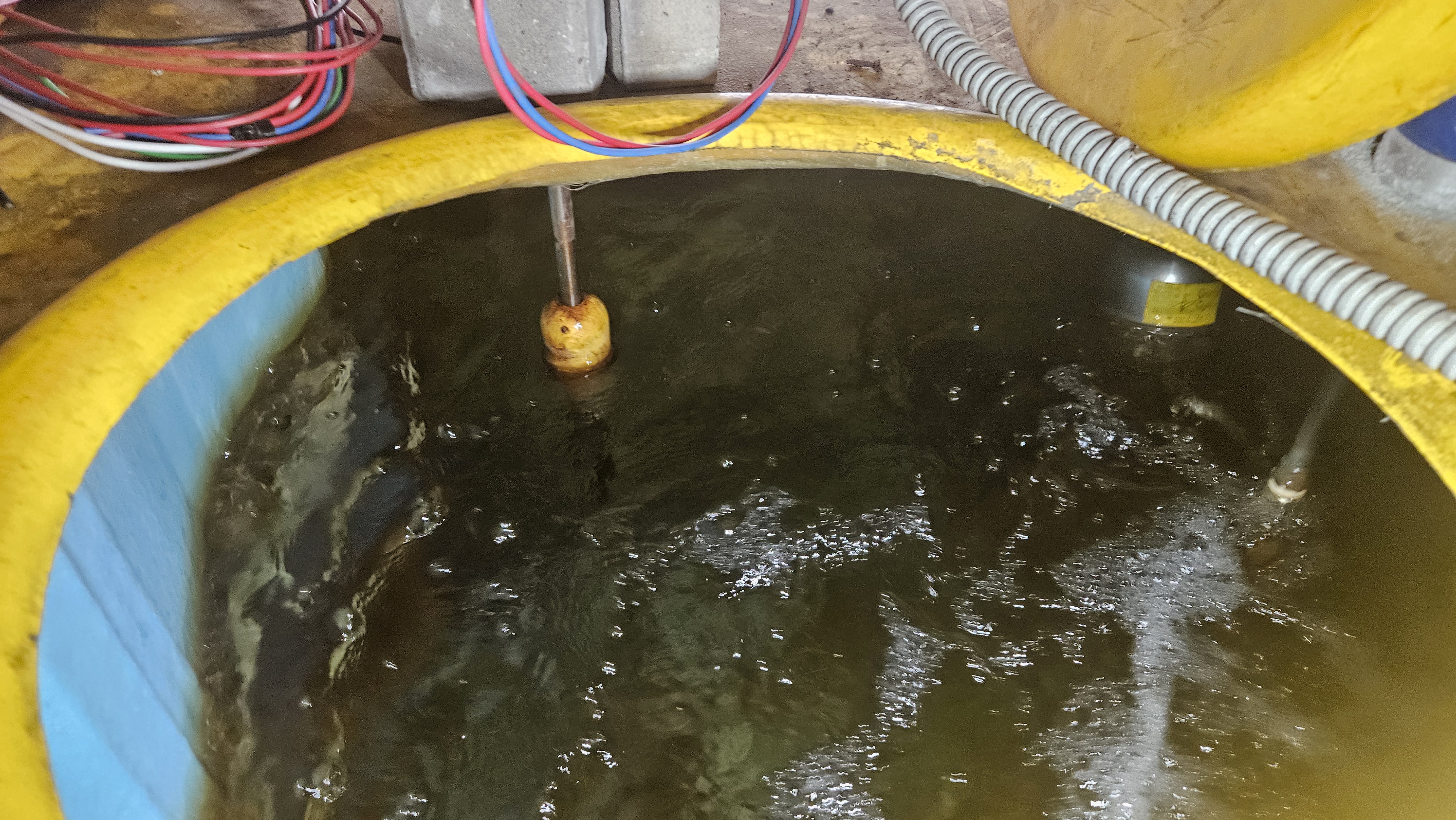

센서 프론트 부분을 들어올리자 5~15초후 정수위밸브가 부드럽게 닫힘니다

다시 프론트를 밑으로 내려 정수우밸브가 열리고 프론트가 자연스럽게 정지수위에서 정수위밸브가 닫히는지 확인중

정수위밸브가 프론트 정지점에 도달후 7초정도후 자연스럽게 닫힘니다

교체 완료 시운전완료

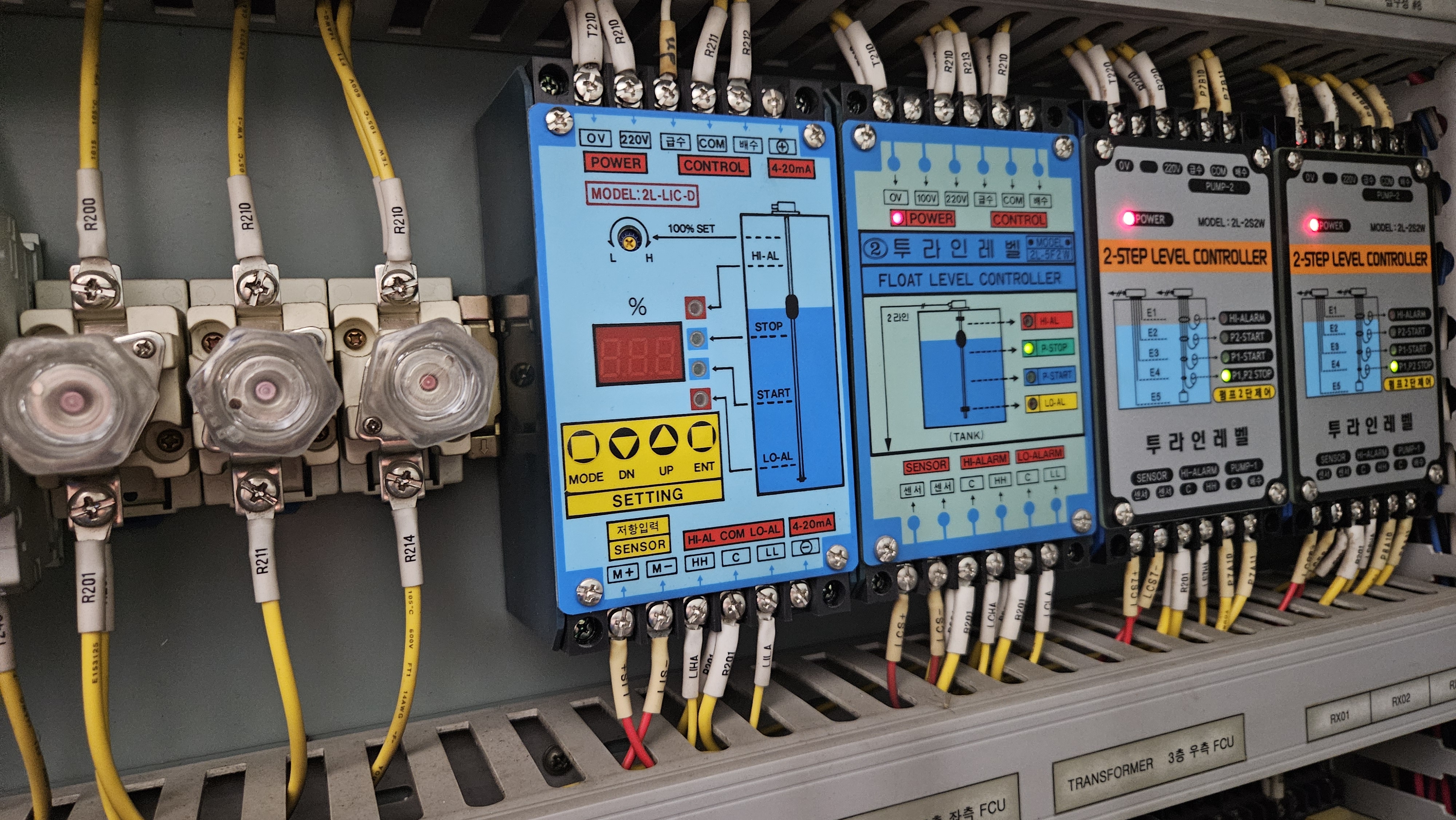

기계실로 내려가 고가수조 레벨콘트롤러 확인

2L-5F2W 투라인레벨제품으로 수위에 따른 %표시가 아닌 미리제작된 위치에서 로우알람 스타트 정지 하이알람이 출력됩니다
