신우정수위밸브 안열림으로 인한 점검조치 SWV-F11B 50A



인천광역시 강화도 입니다

강화읍에 있는 모 프라자 건물 관리소장님께서

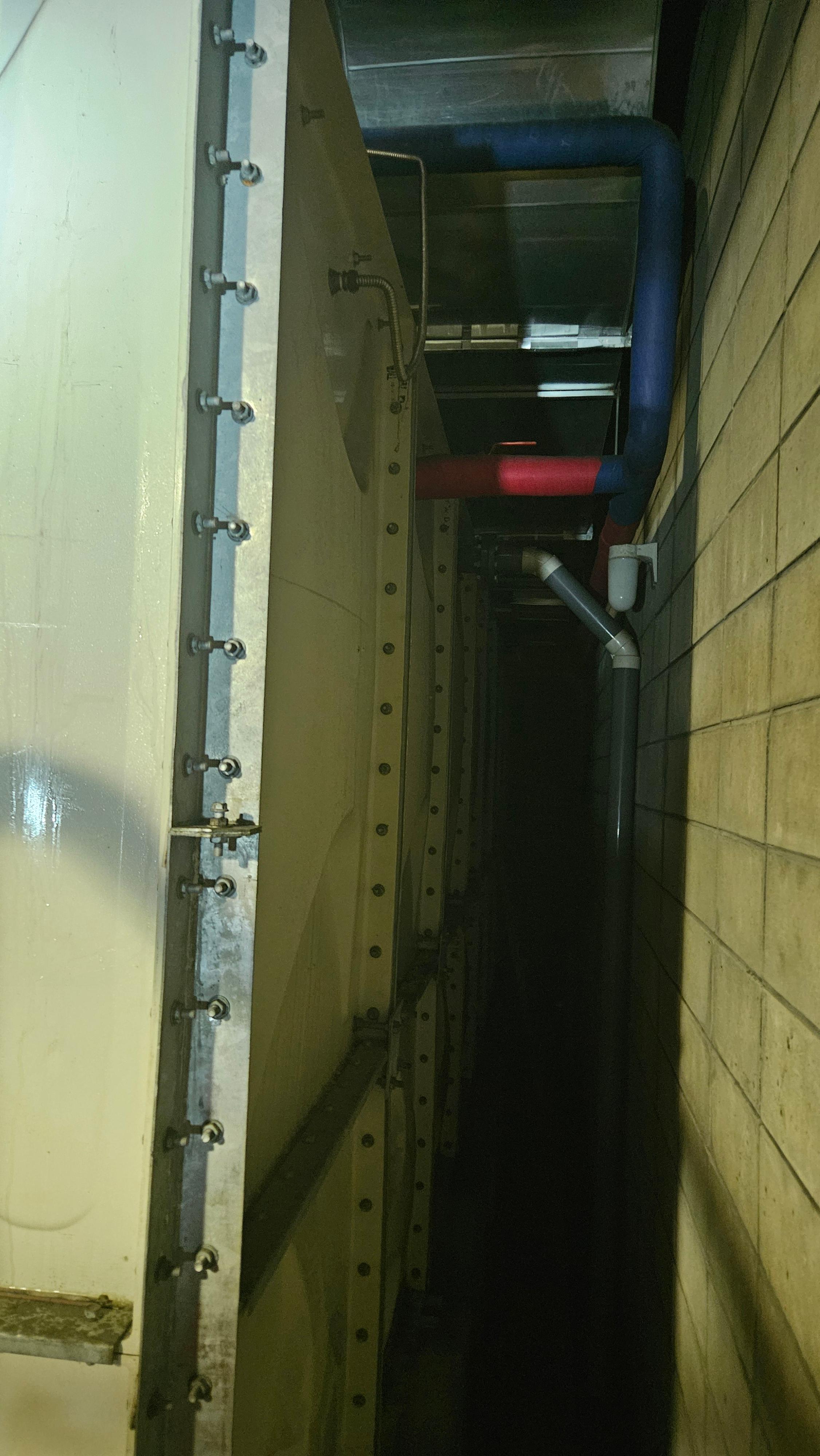

프라자 건물 저수조에 자동으로 저장되던 물이 어느날부터 줄어들더니

저수조 물이 차지 않아 바이패스배관을 열어 채우고 있다고 합니다

여러장의 사진과 함께

직접 잘알지는 못하지만 대략적인 배관도 등을 그려서 보내주셨습니다

참 이런분들을 보면 열정이 대단하다고 봅니다

대부분의 분들이 난 몰라 이러는데

저희가 가본 현장이 아니기때문에

자신이 관리하고 있는 건물에 대해서 자기가 아는한도 내에서 최대한 설명해주셨습니다

저희는 이런 자료를 바탕으로 그분야를 고치거나 조언을 해주는 역활을 하는 업체입니다

막무가네로 전문가닌까 알지 아는냐 하는 아직도 이상한 관념에 사로잡혀 전문가 전문가 가 아닌 점쟁이를 원하는곳이 많습니다

하지만 이런 관리소장님을 만나게 되면 저희또한 한없이 배워야 하고

자기 일에 대해서 그만큼 열정을 갖고 대할려고 다시한번 되쇠김 합니다

여러장의 사진을 보내주셨는데 어두워서

​

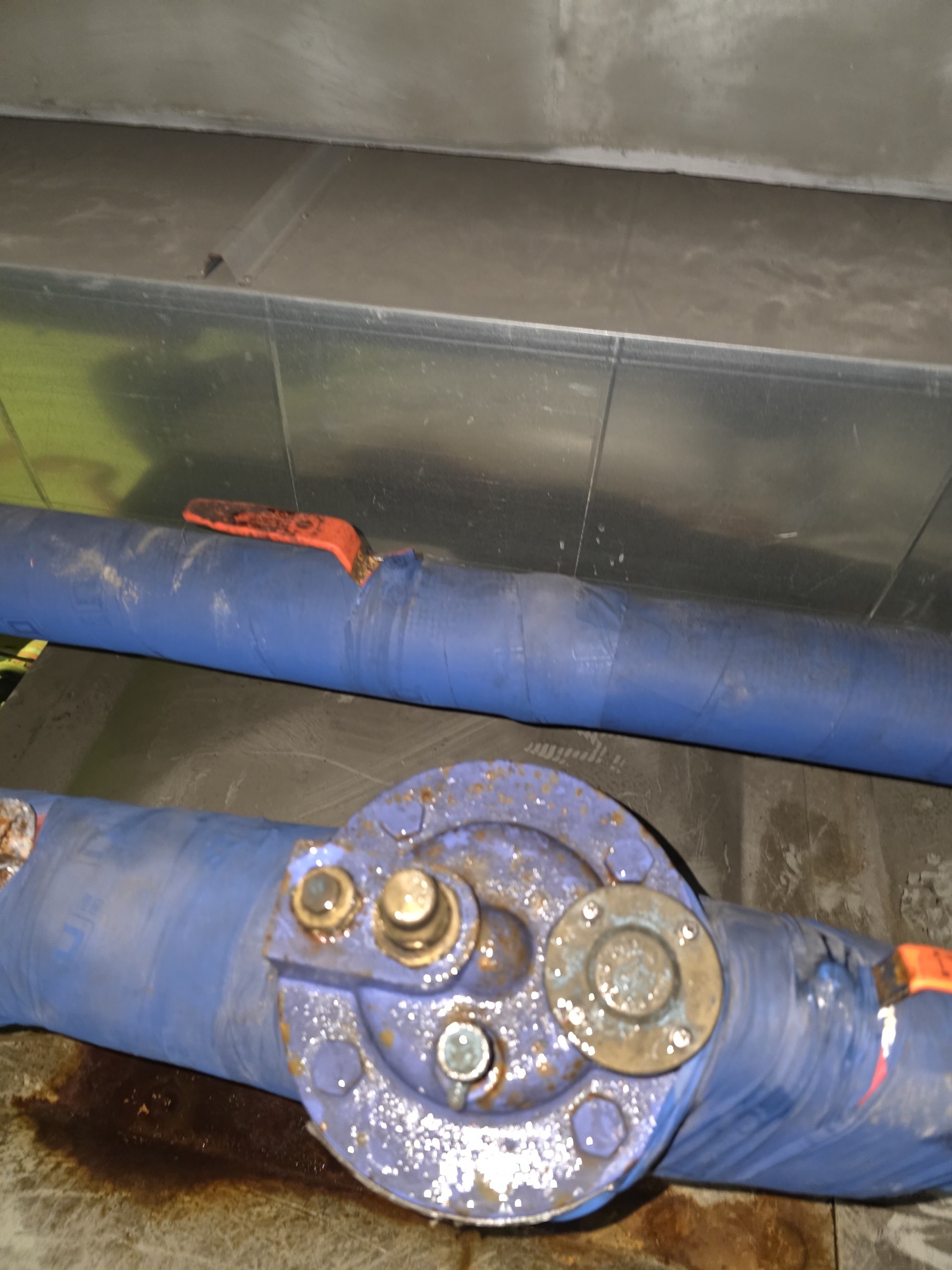

어렴풋이 정수위밸브 신우정수위밸브인것 같습니다

하지만 솔레노이드밸브가 없네요

이경우 볼탑전용 정수위밸브일수있습니다

정수위밸브 전단 스트레이너 주철제품이네요



구경은 50A

이제 밝게 찍으셨는데

SWV-F11B 모델이네요

SWV 신우밸브공업주식회사 정수위밸브 모델

F 볼탑제어방식

11 구경50A 이하 접속방식 나사산 PT

B 시리즈로 기호없음 A B C D이런씩으로 신형으로 나뉨니다

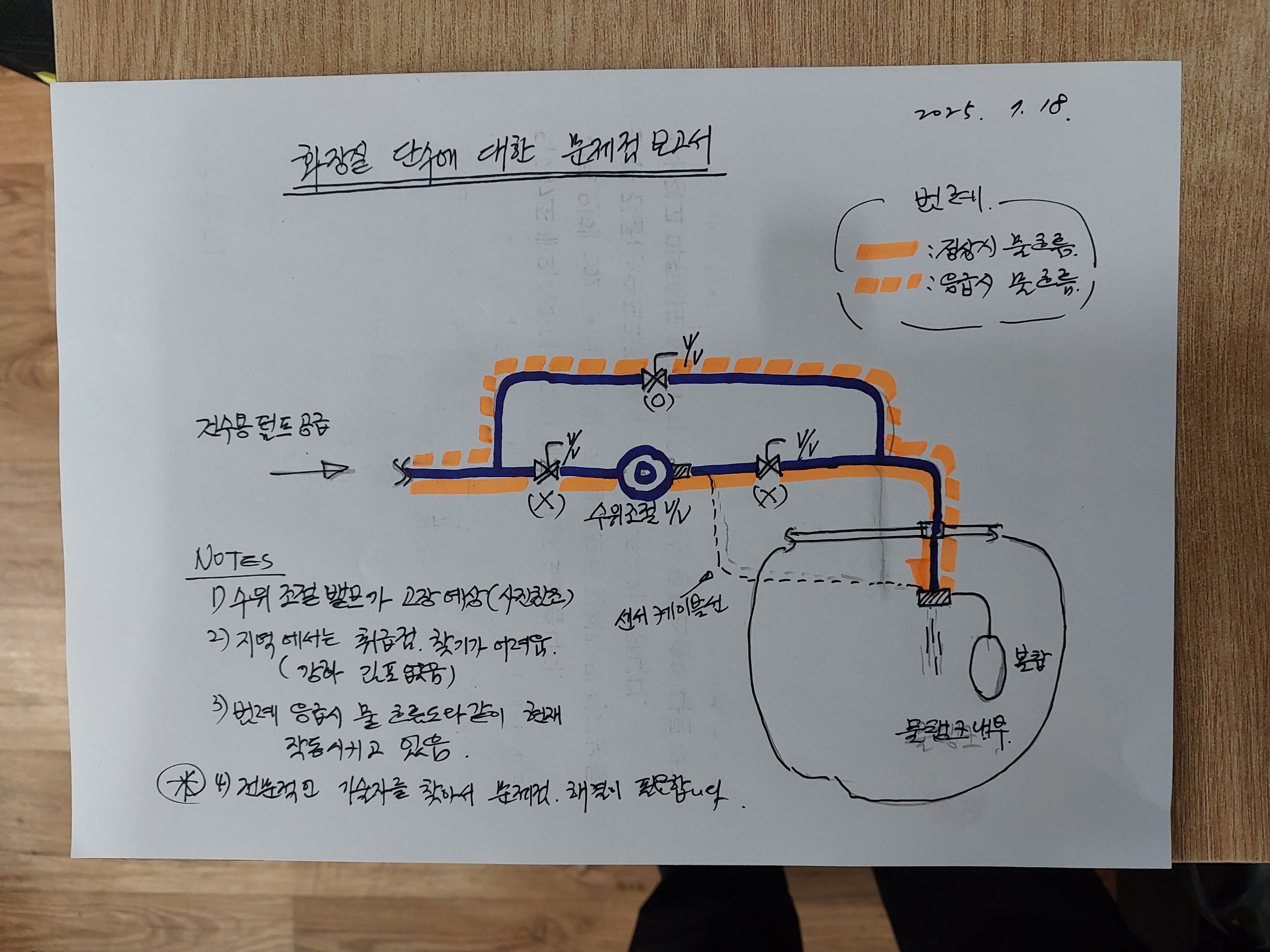

이렇게 메모를 사진찍어 보내주셨는데

참 감탄했습니다

완벽하지는 않지만 위에 사진하고 같이 이해하는데 많은 도움이 되었습니다

나름대로 강화 김포에 정수위밸브에 관하여 취급점을 찾았는데 찾을수없어 여기 저기 알아보던중

저희 대승엔지니어링에 연락을 주시고 바로 견적 보고후 작업이 진행되었습니다

견적을 넣고 바로 오케이 되어 자재를 준비하여 작업을 진행합니다

정수위밸브 전후단 볼밸브가 개방되어있지만 정수위밸브를 통해서는 저수조에 물이 들어오지 않고 바이패스배관을 열면 들어오고 있습니다

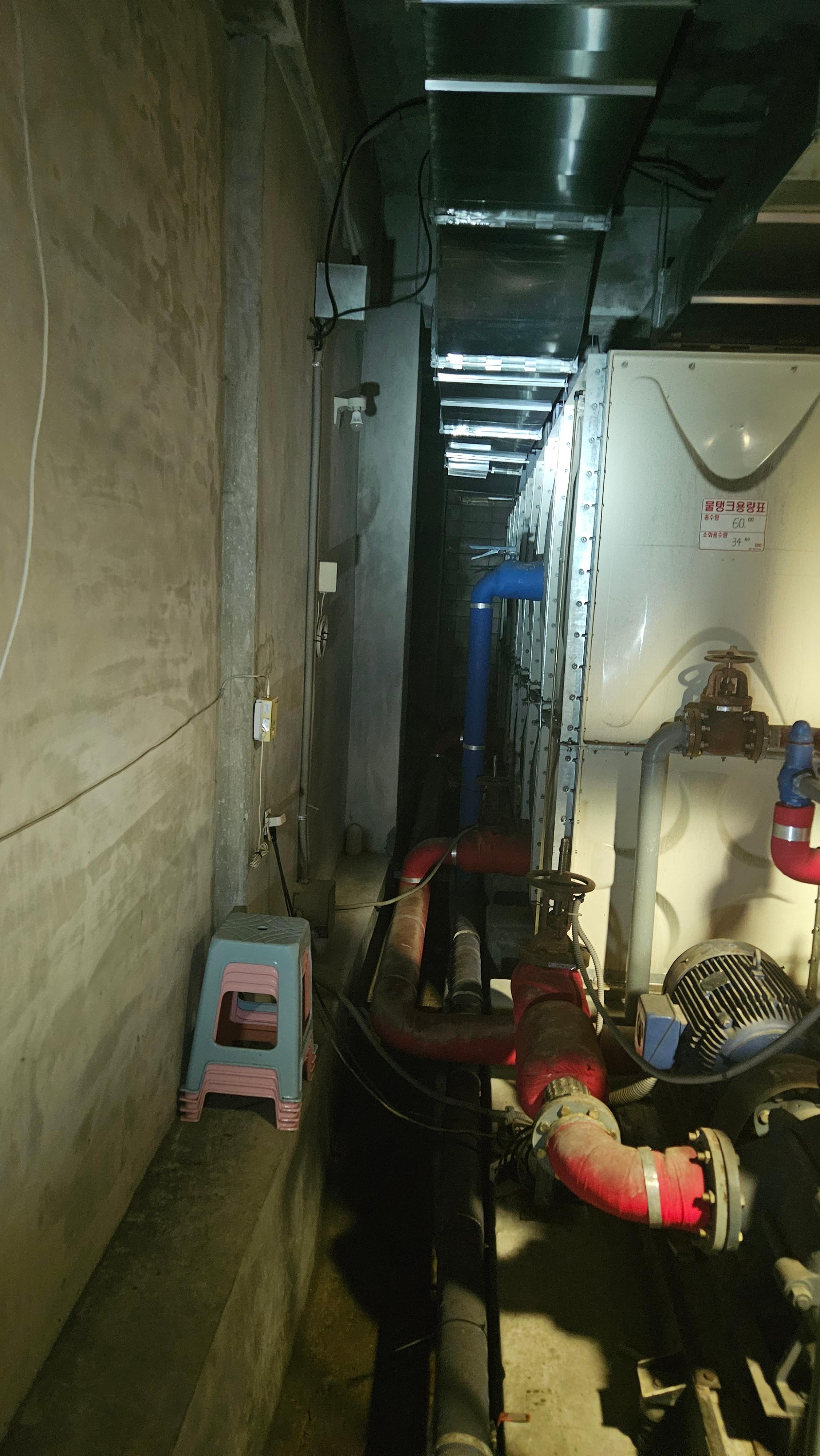

급수방식은 일반적인 시수가 아니라 건물에 나오는 지하수를 펌프로 급수하는 방식이며

저수조에 물이 차면 정수위밸브의 볼탑이 정수위밸브를 제어하는 아주 독특한 구조방식입니다

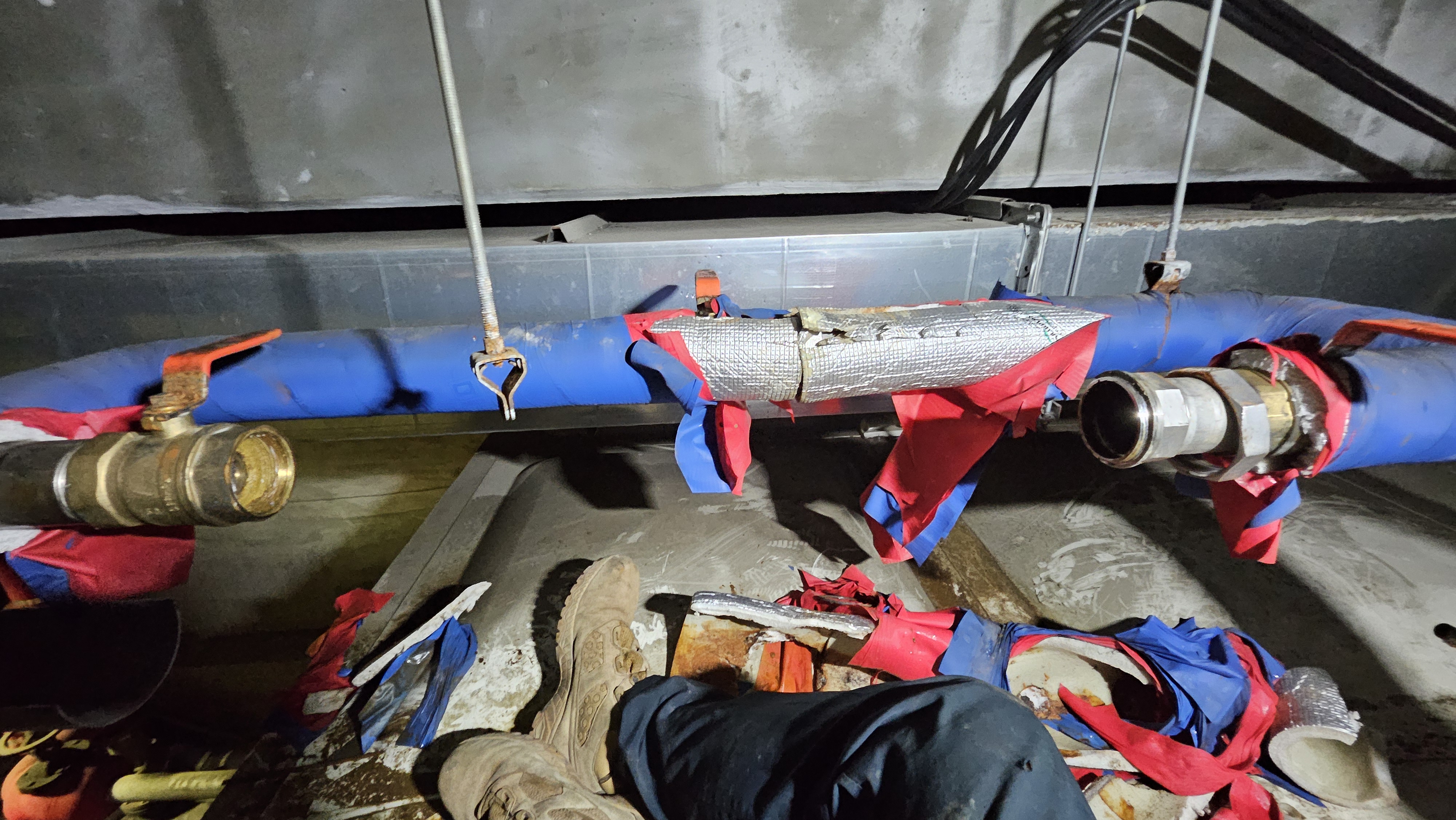

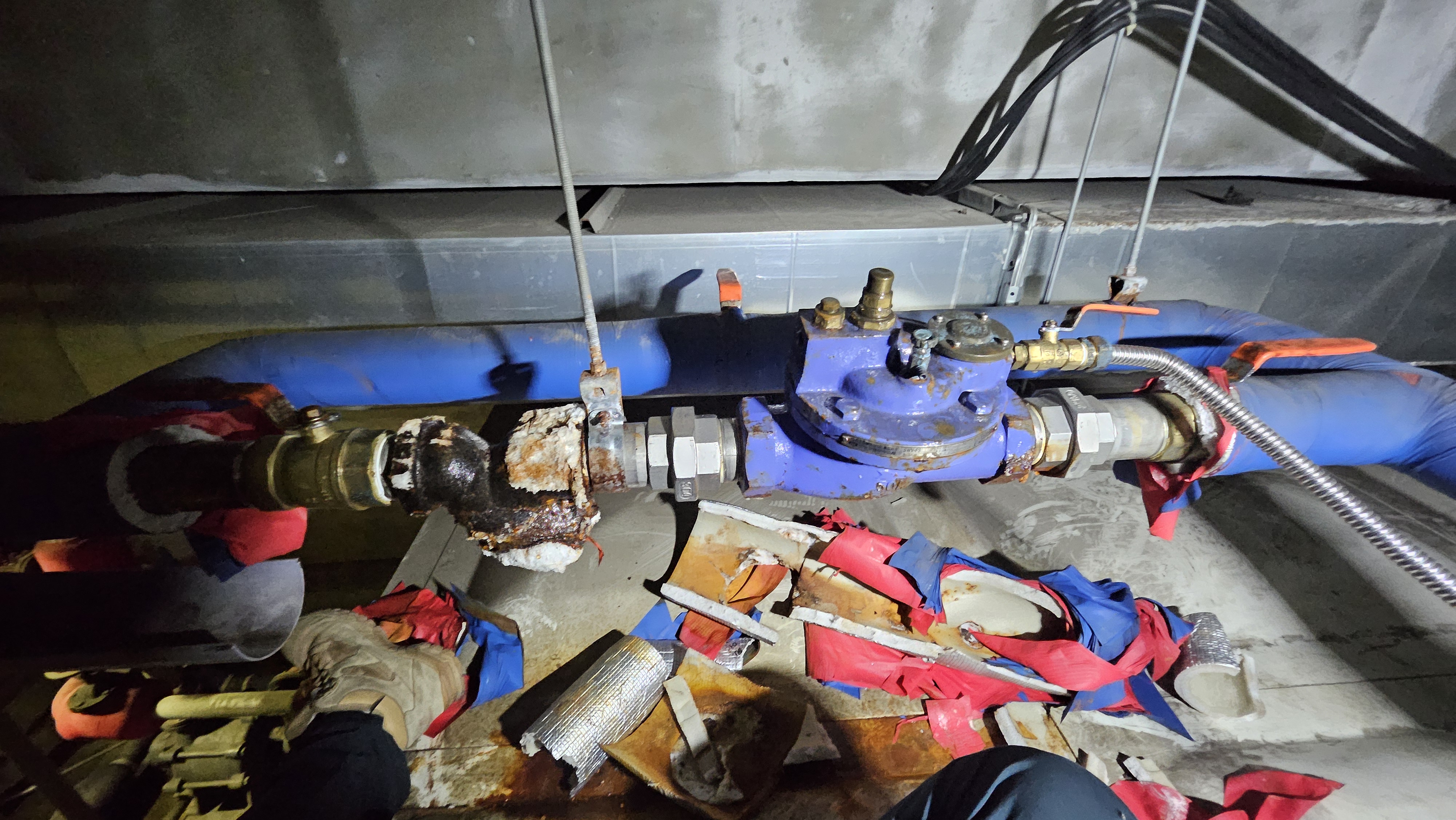

배관에서 정수위밸브를 분리하고있습니다

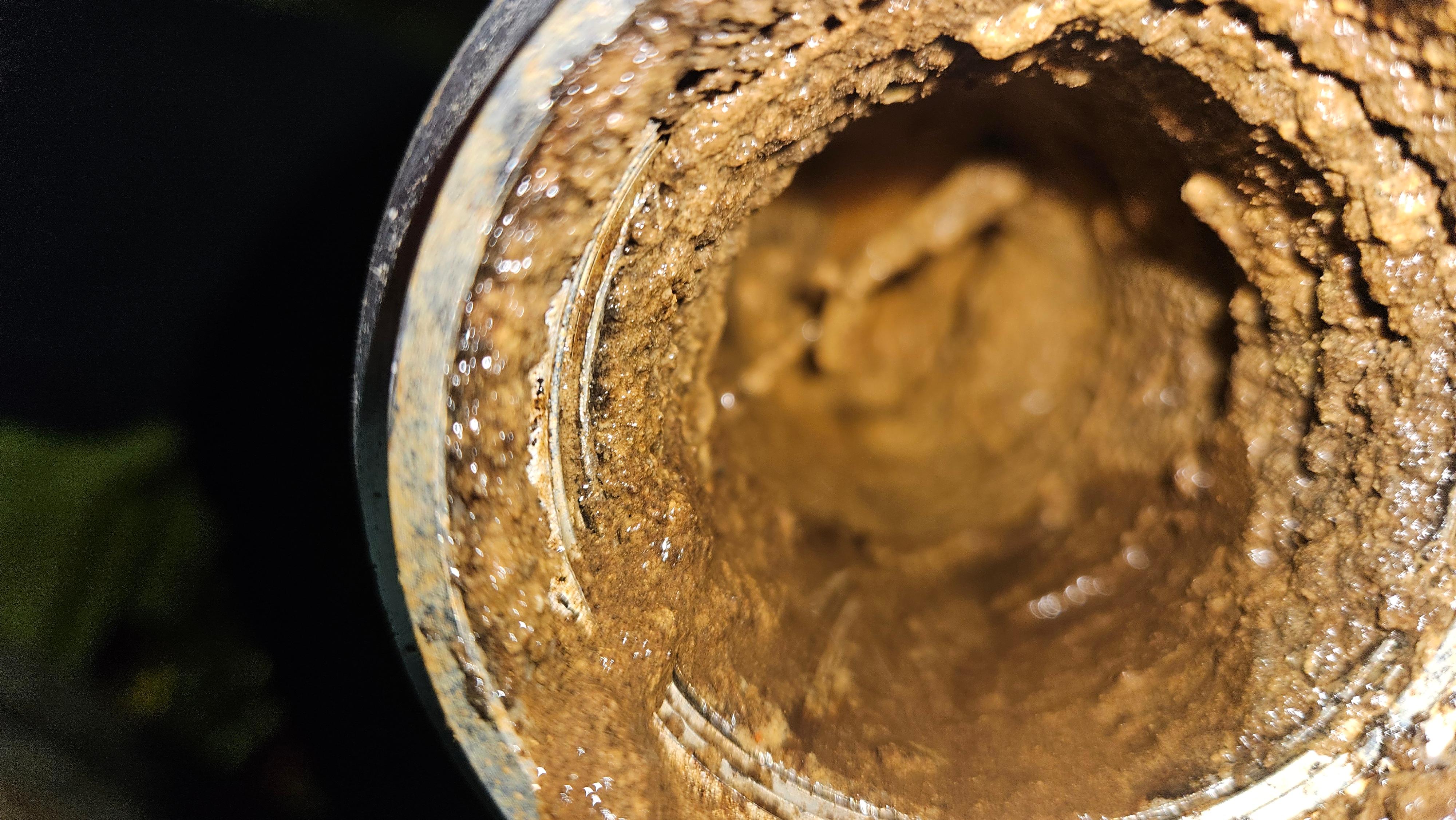

정수위밸브 분리후 차단되었던 정수위밸브 앞 스트레이나 1차측 볼밸브를 열어도 물이 잘 나오지 않아 살펴보니 주철스트레이나가 완적히 막혔네요

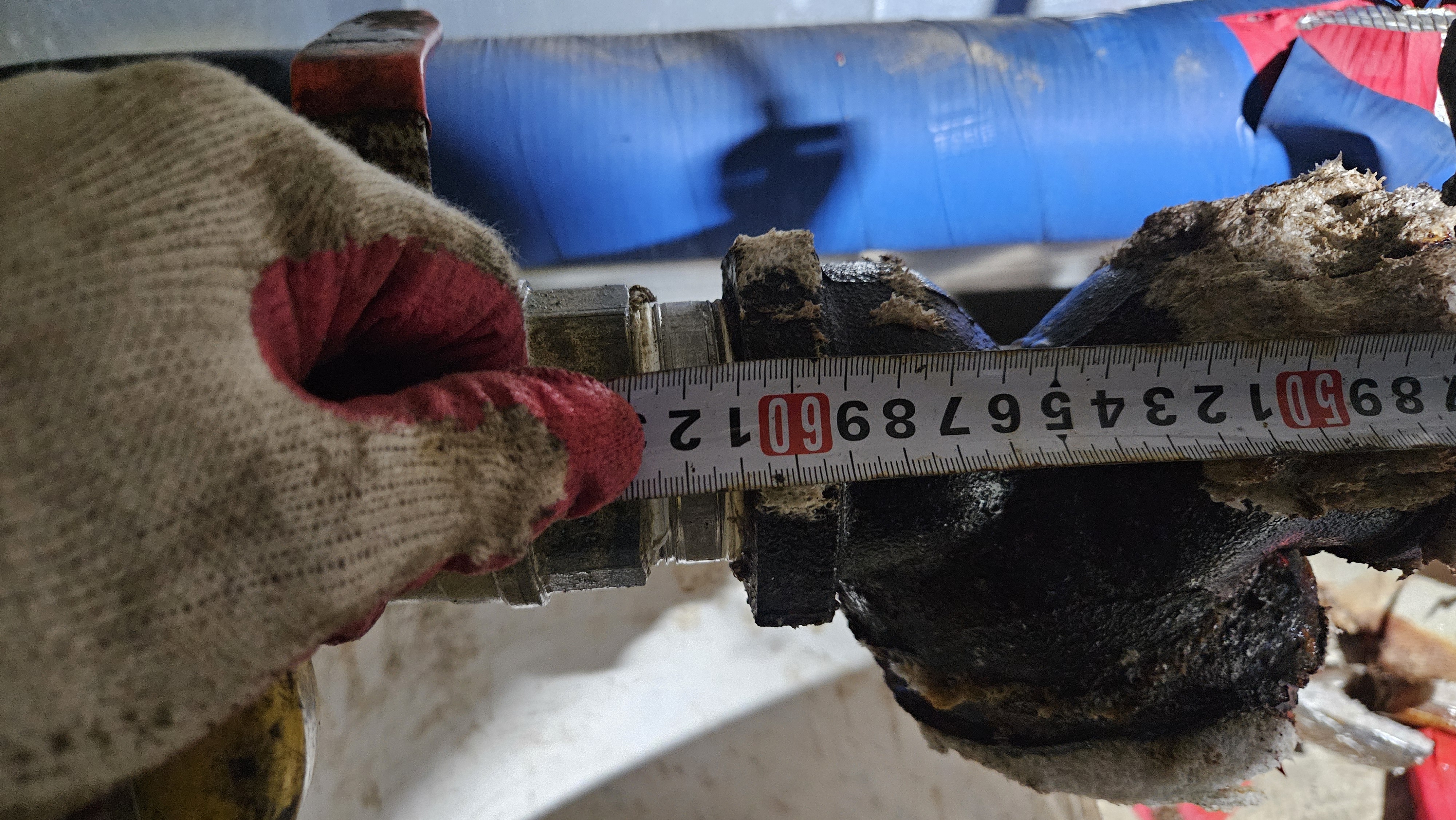

전체적인 길이 측정

스트레이나 1차측 볼밸브를 열어도 물이 이렇게 나옵니다

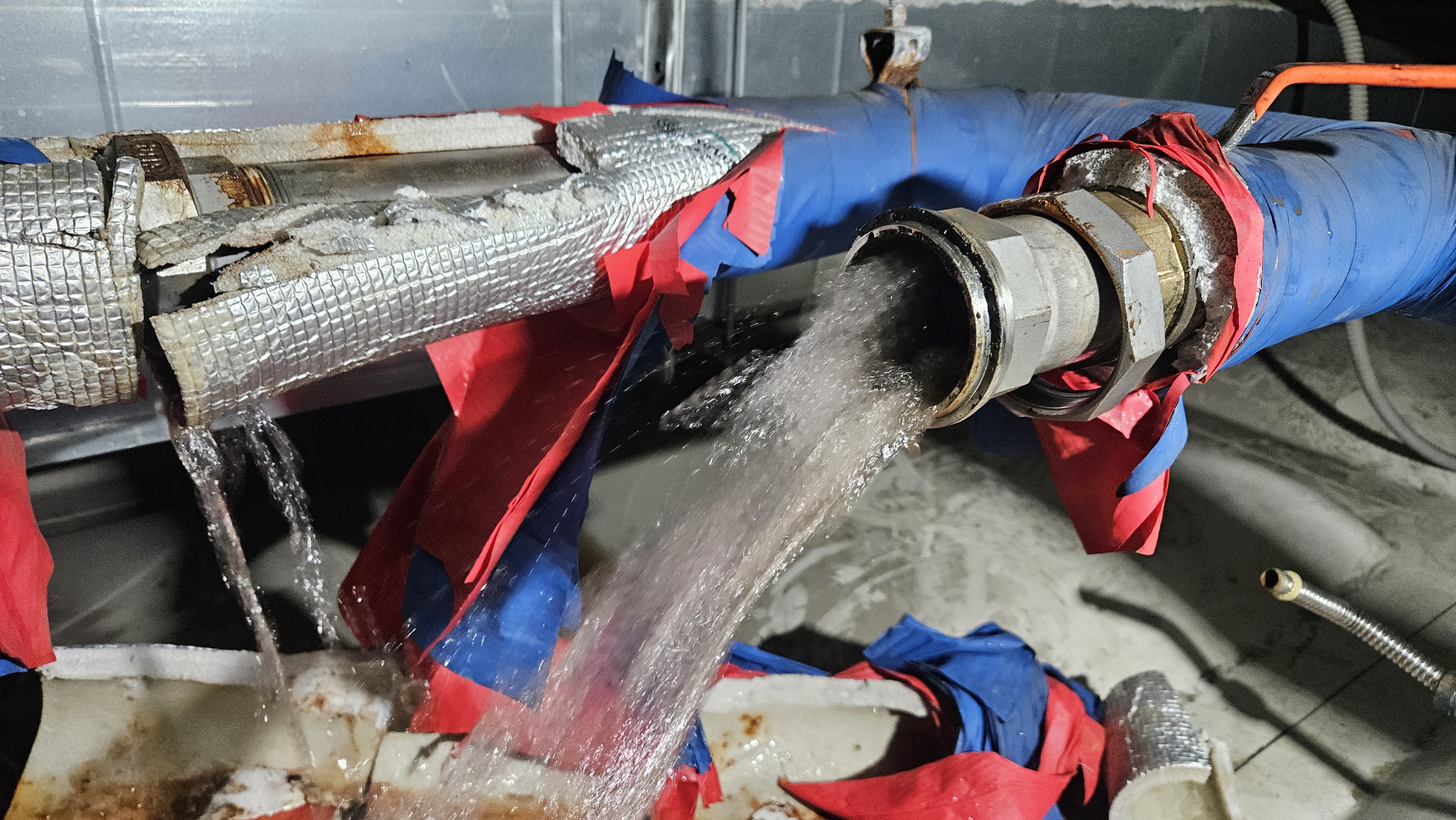

바이패스를 열면 정수위밸브 2차측 밸브쪽으로 시원하게 나오니 배관과 급수는 이상없는걸로 판단

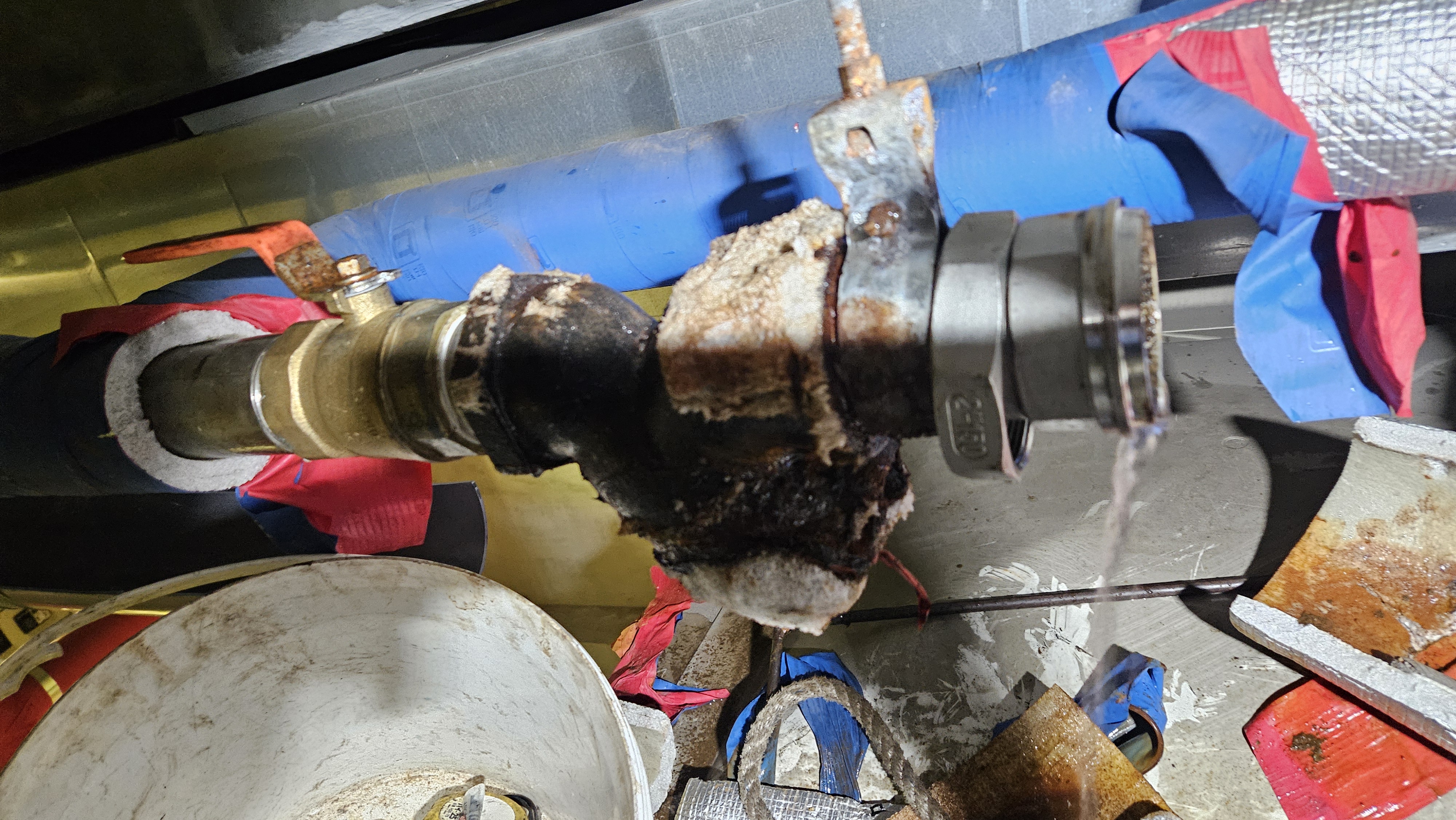

이렇게 스트레이나 전단 볼밸브를 열어도 졸졸졸

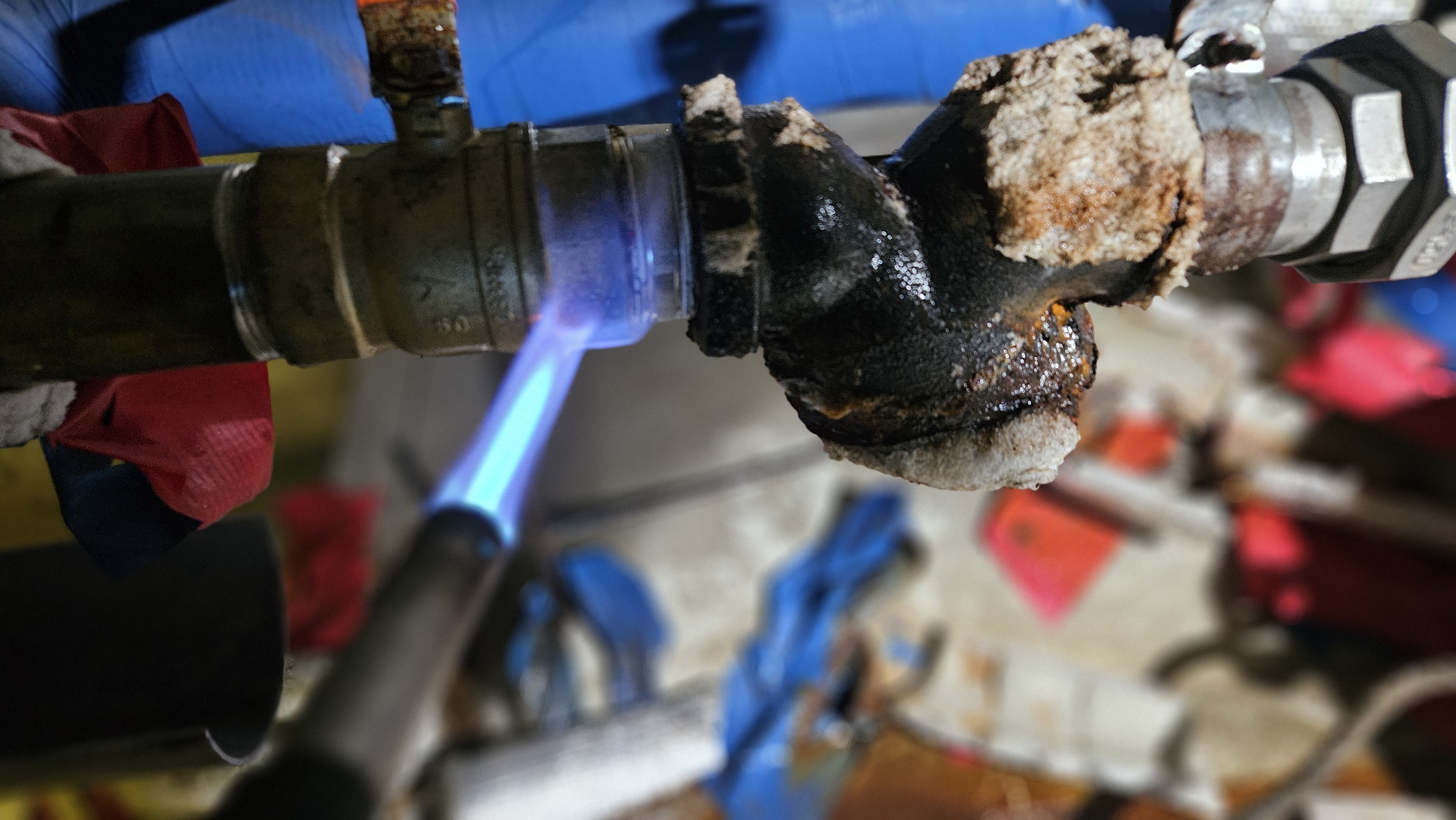

스트레이나 분리중

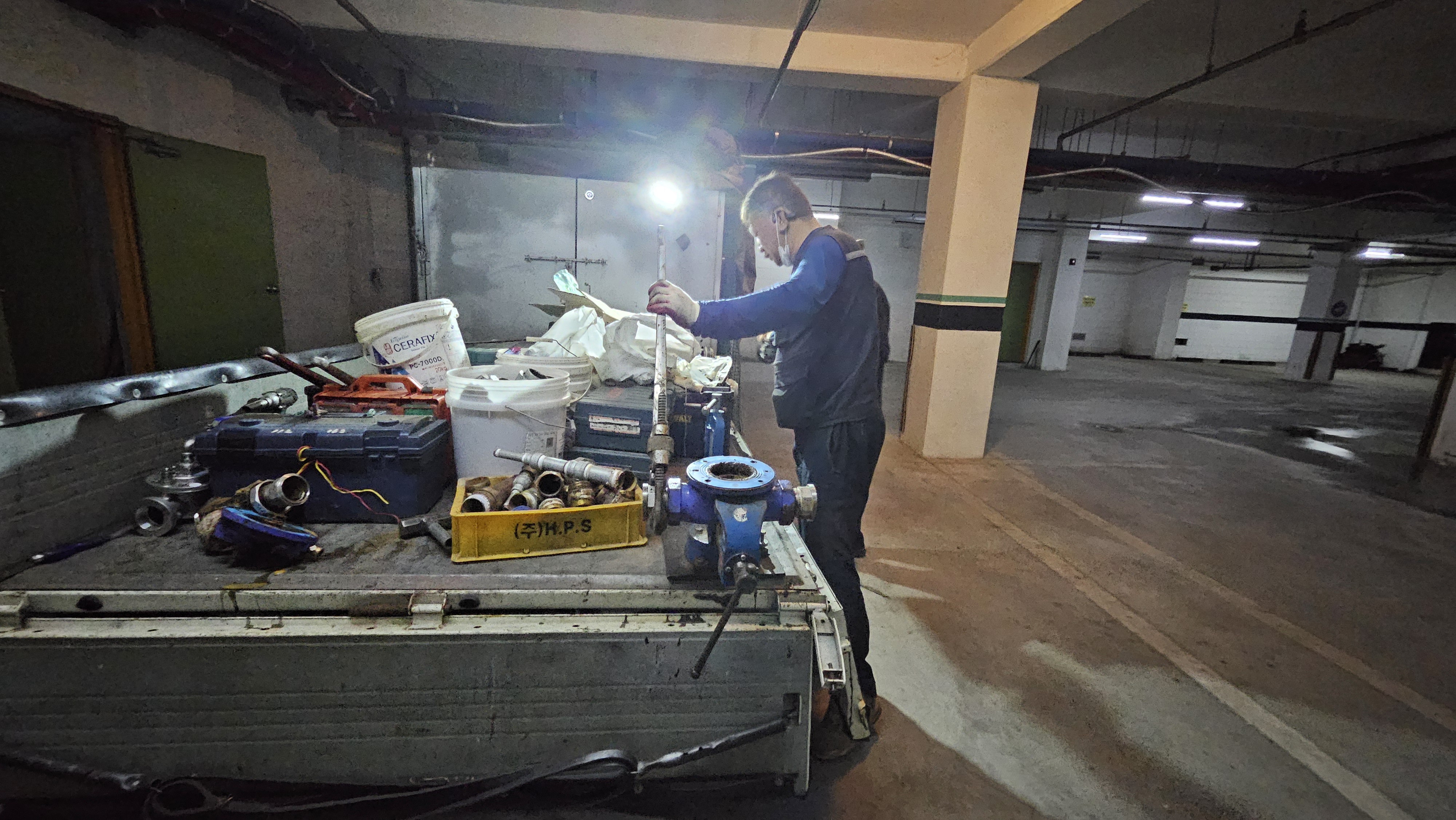

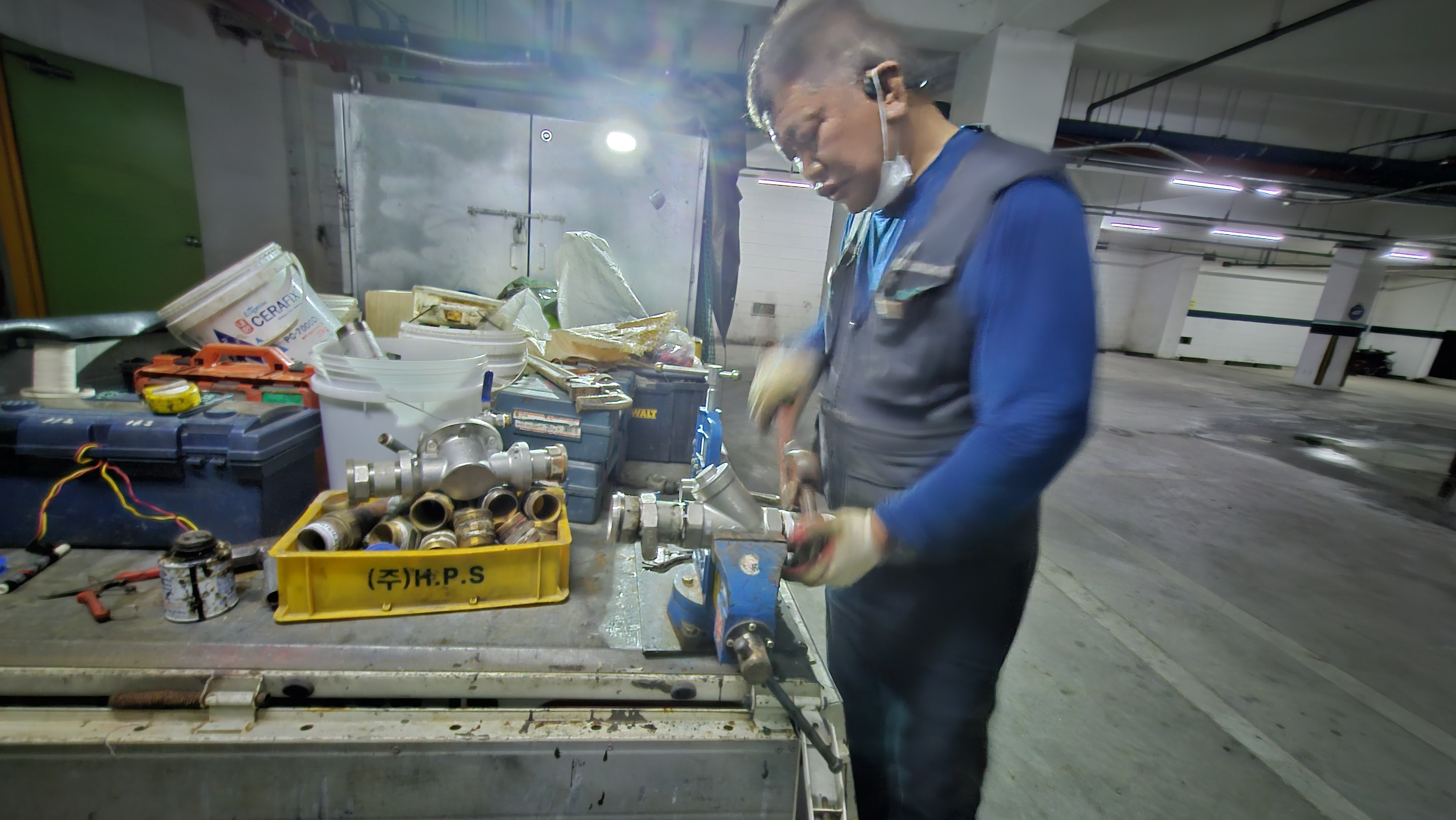

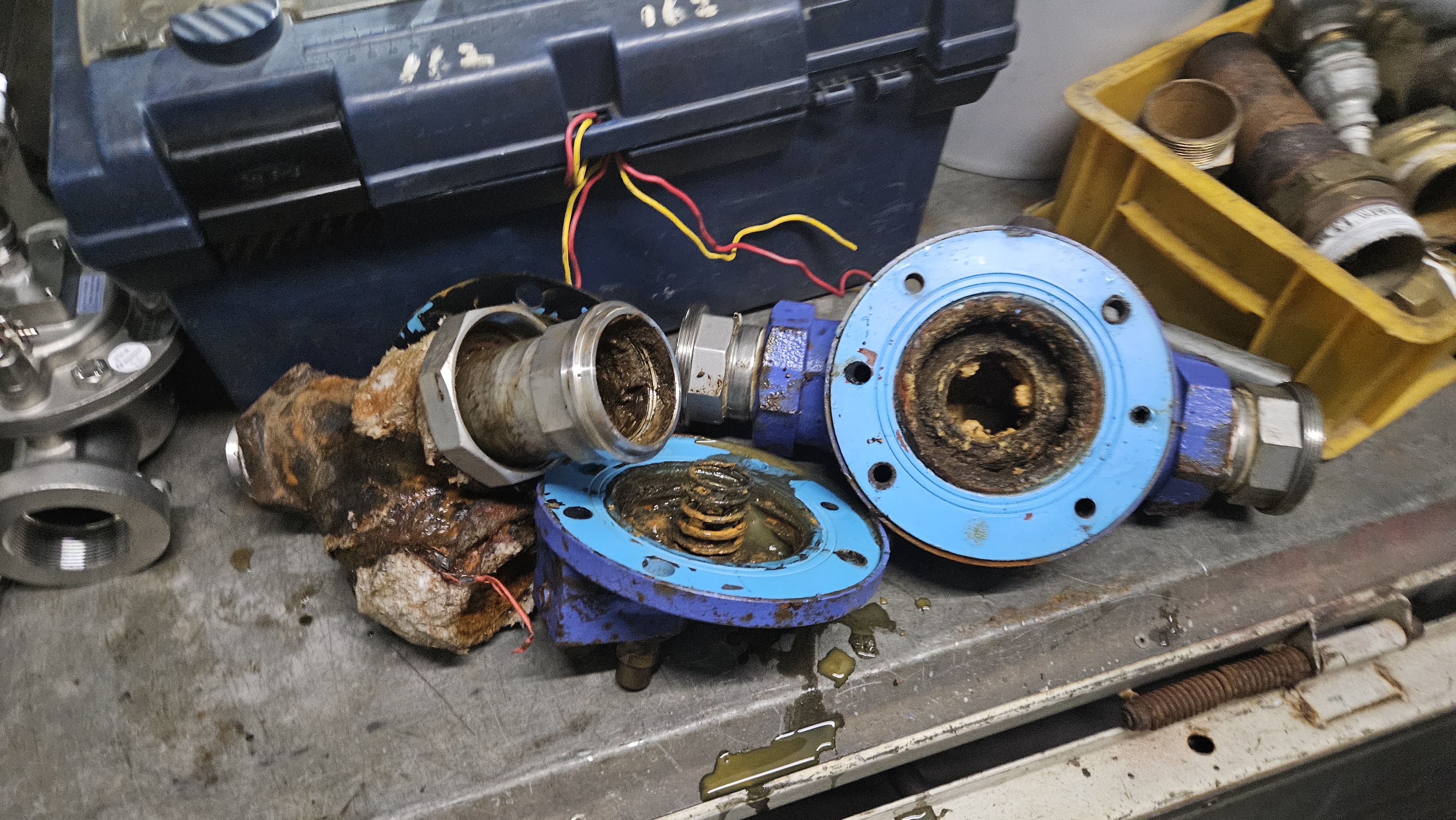

차로 정수위밸브 스트레이나를 분리해서 갖고와서 분해점검합니다

지하수를 사용하다 보니 일반 시수에 비해 부식이 강합니다

또 강화도란 특성도 있습니다

작년부터 나온 신우정수위밸브 올스탠 제품입니다

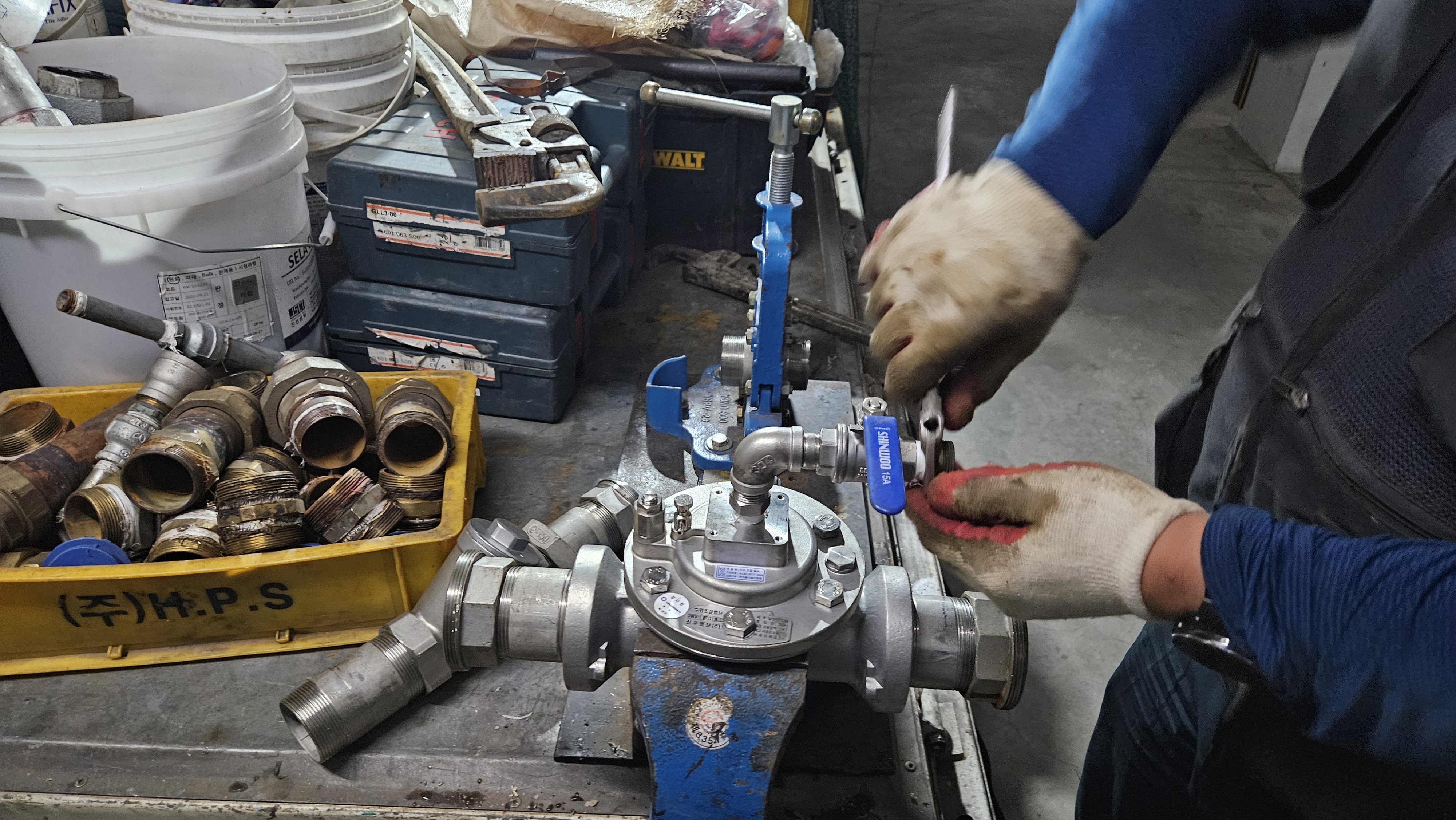

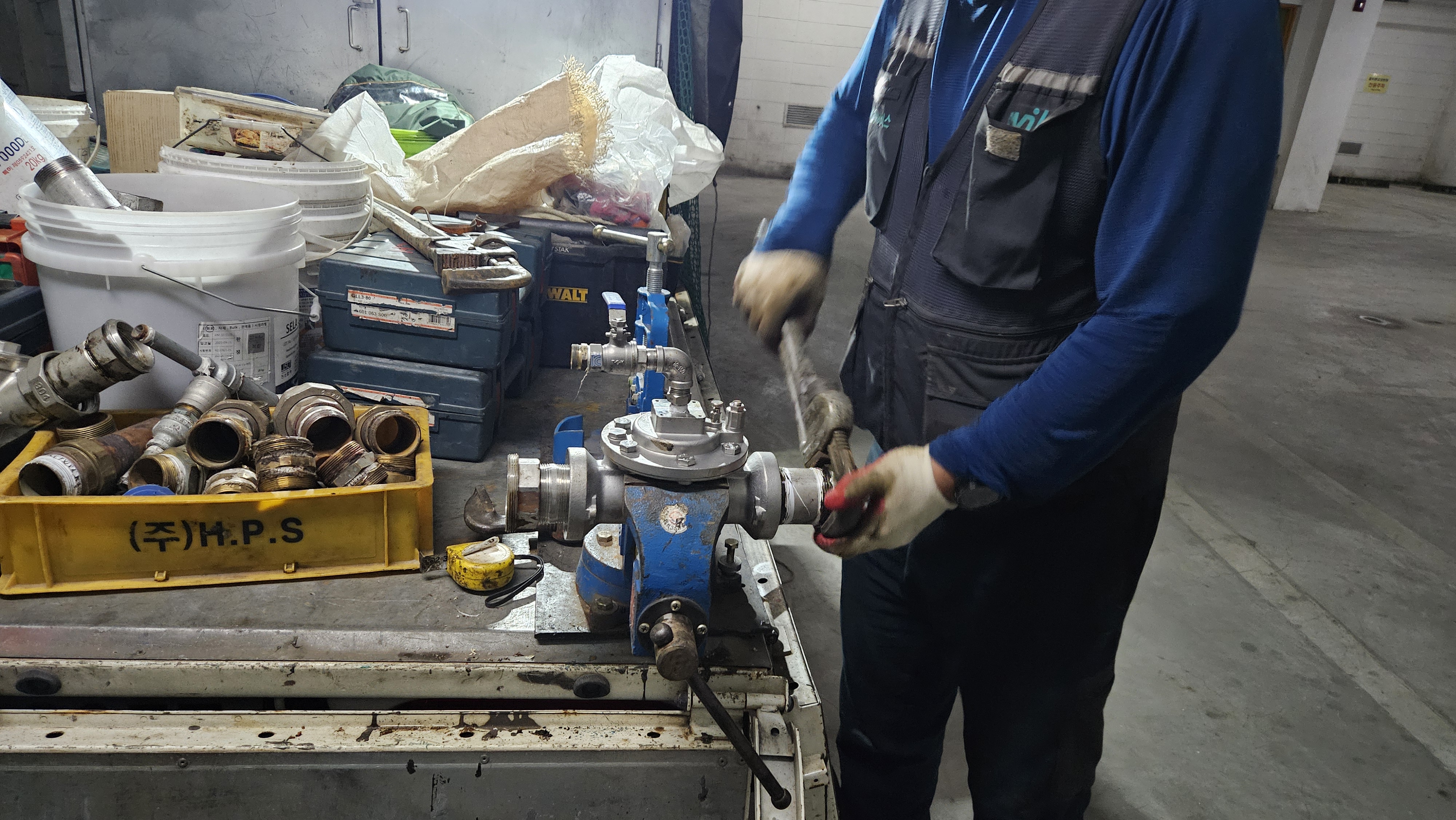

기존 정수위밸브와 면간길이가 틀려 전체적인 배관 길이를 수정해야합니다

건물주님과 통화하여 기존 주철스트레이나에서 올스텐제품 스트레이나로 교체 합니다

이제 다시 저수조 정수위밸브 설치된 배관으로 올라와서

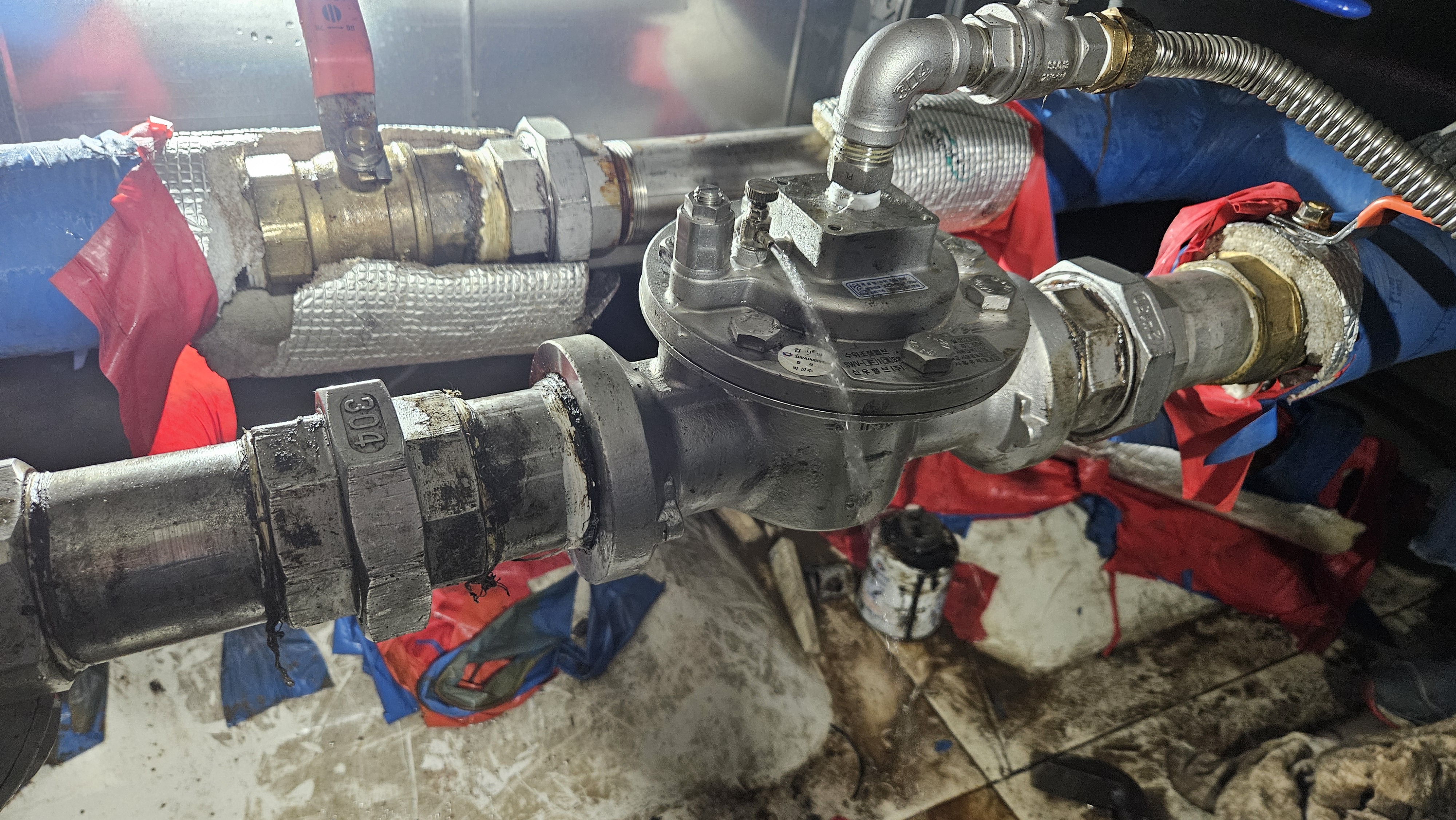

모든제품을 올스텐으로 스트레이나 정수위밸브 시운전을 위해 정수위밸브 에어를 빼고 있습니다

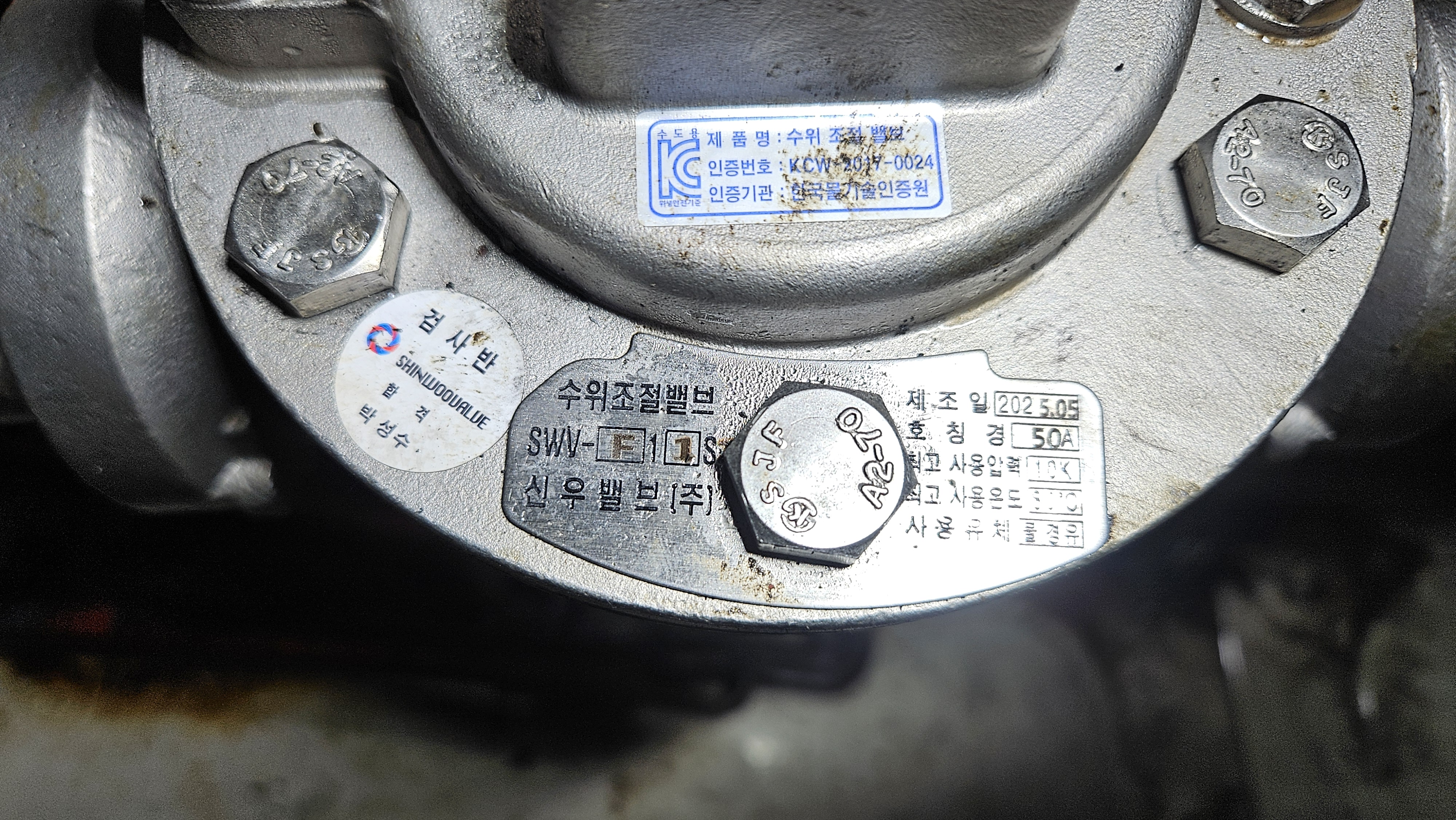

SWV-F11S 신우정수위밸브 올스탠 명판입니다

저희 대승엔지니어링에서 교체 시운전후 혹시 모를 이상시 본사 A/S팀으로 부터2년간 A/S를 받으실수있습니다

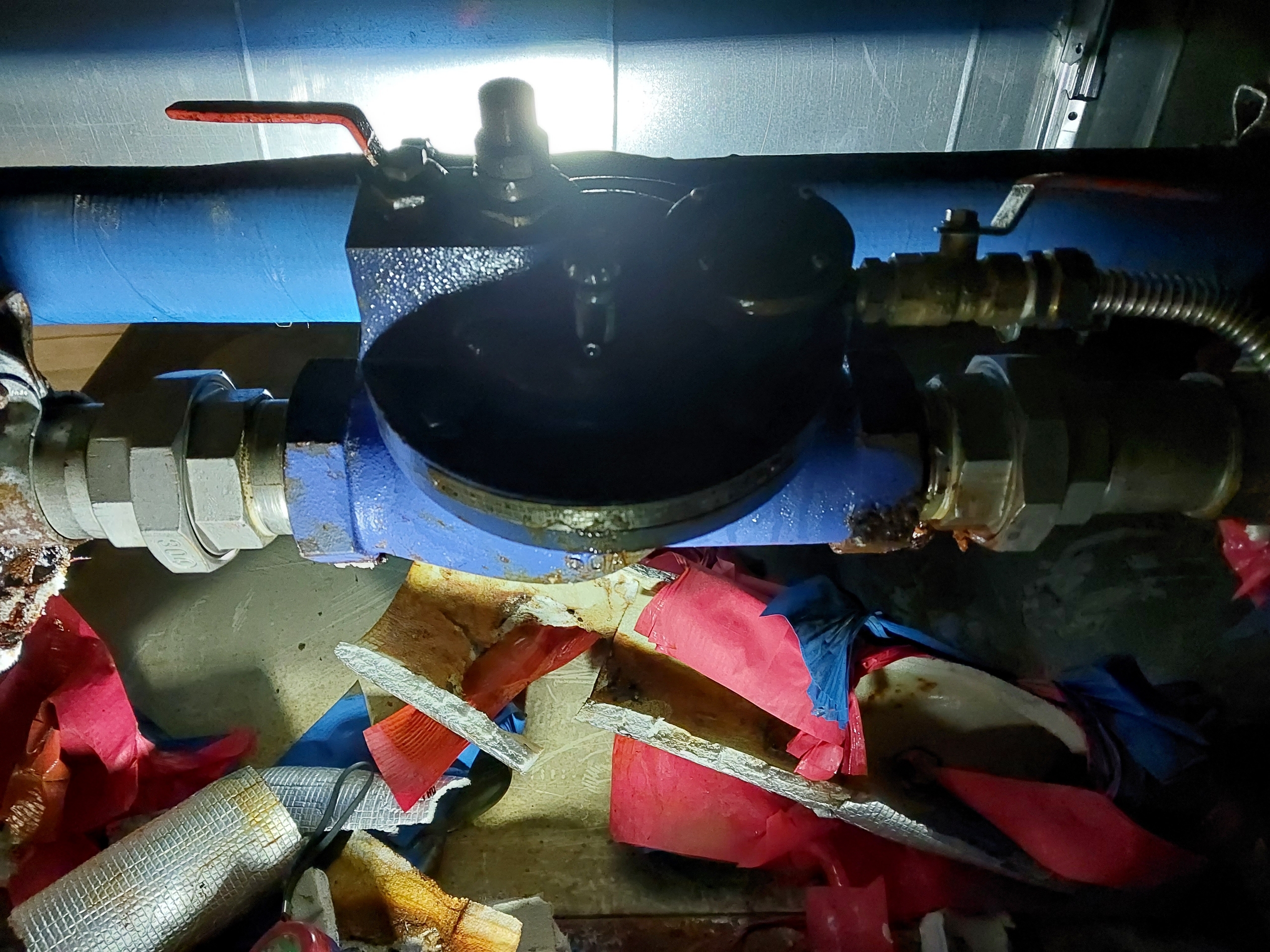

저수조 정수위밸브를 볼탑 전용으로 교체 완료 했습니다

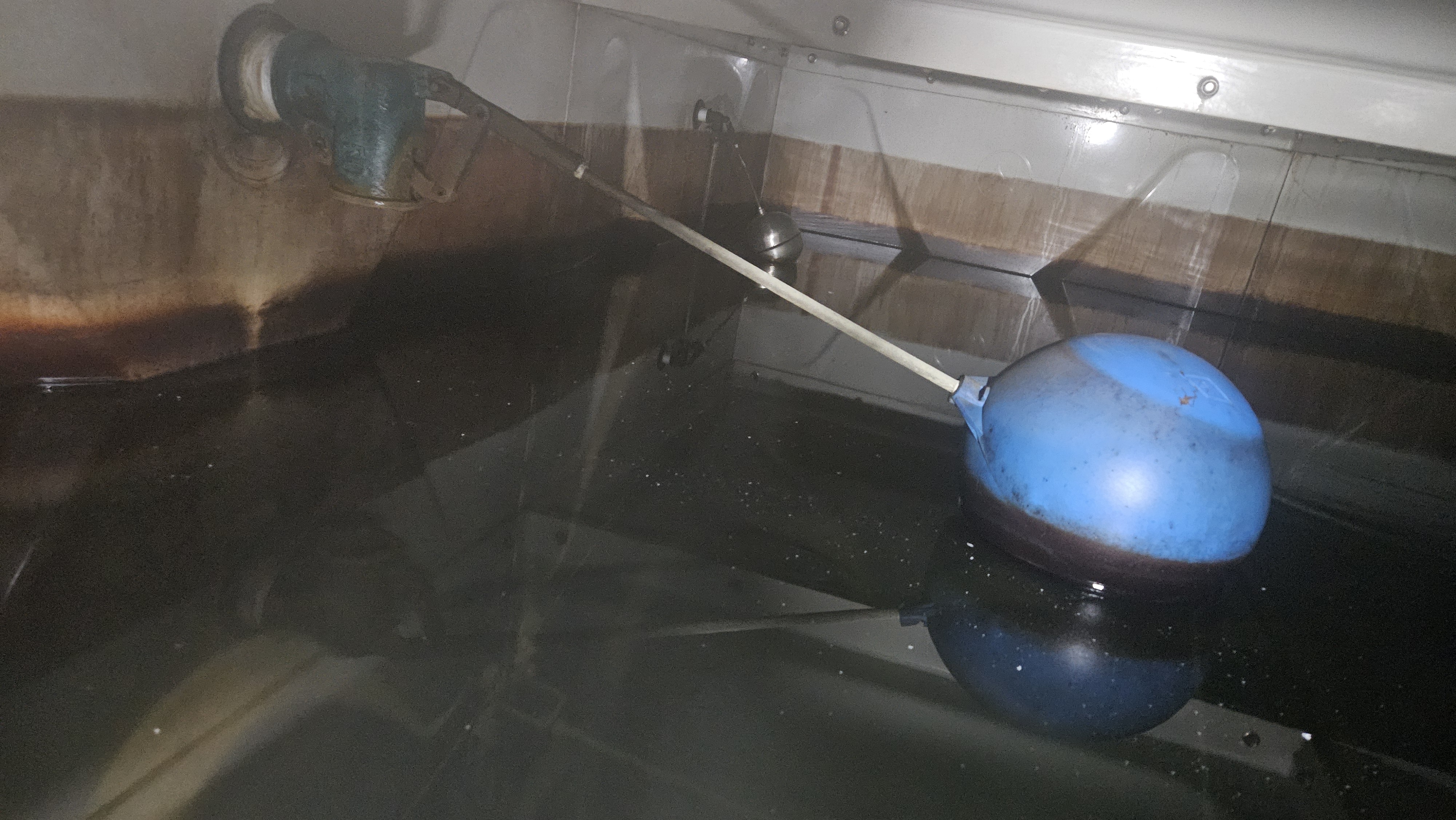

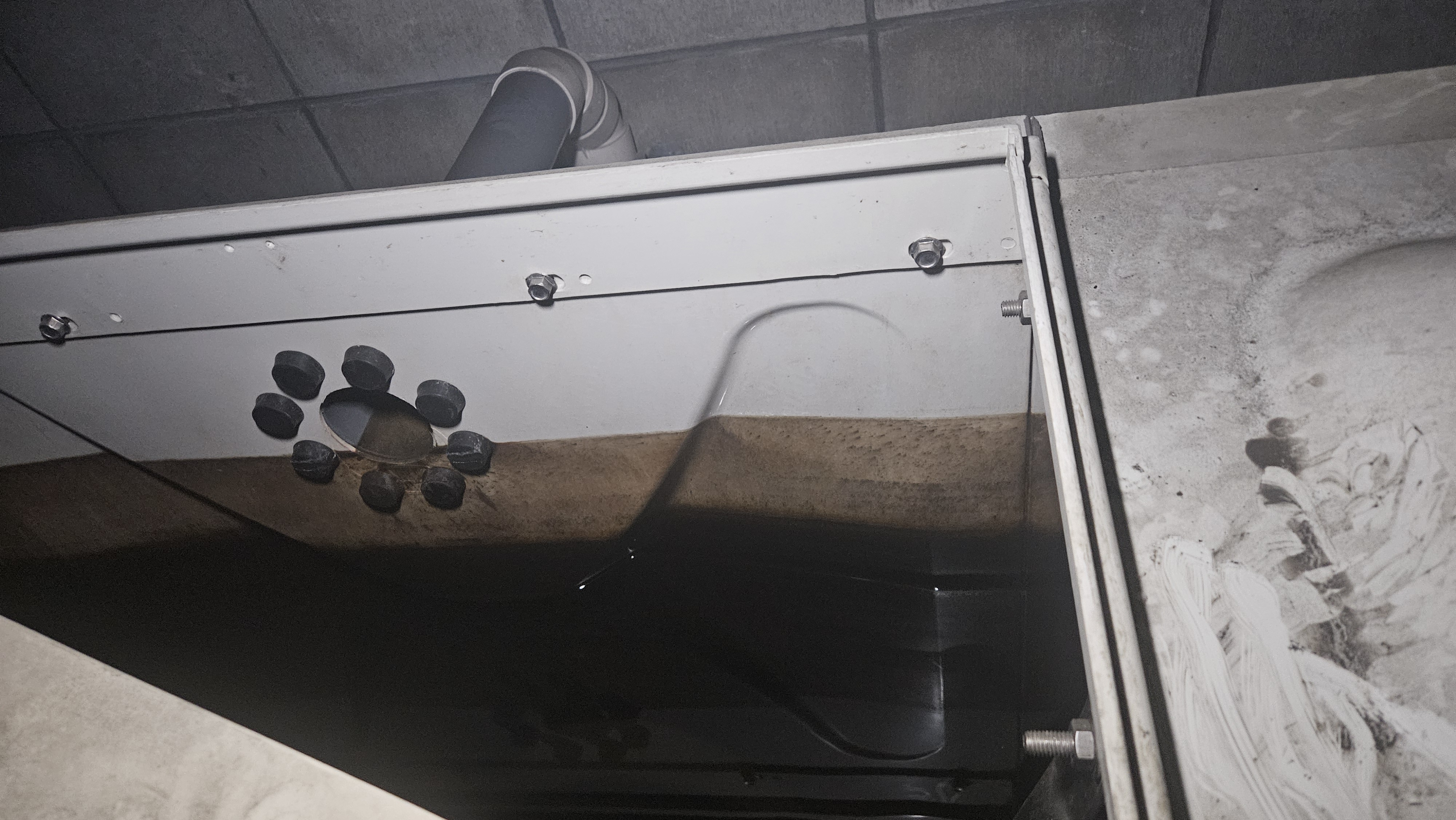

저수조내부를 열어 정수위밸브가 제대로 닫히고 열리는지 확인중

오버 플로우관 높이등을 체크



저수조가 소방용수와 같이 사용하기때문에 급수배관이 저수조에서 소방용수 확보로 위해 높게 설치되어있습니다

정수위밸브 볼탑제어배관이 너무높아 추후 볼탑제어배관을 더 낮게 설치하는게 좋겠다고 관리소장님께 설명드림
