소방저수조 SWV-S12 사이즈80A 신우워터링밸브 오랜사용으로 안닫힘 교체 작업

경기도 안양시에 있는 모 아파트입니다

약30년정도된 오래된 아파트인데요

얼마전 고가수조 정수위밸브 교체로 인하여 인연이된곳입니다

이번엔 관리소장님께서 지하 기계실옆 소방수조 오버플로우 배관으로 계속 물이 넘치고있다고 합니다

이걸경우 먼저 정수위밸브를 의심해봐야합니다

사진을 보내달라고 했고

아래 처럼 사진이 왔는데

신우공업 워터링밸브 SWV-S12 모델입니다

단종된지 25년이 넘은 모델로

1차적으로 워터링밸브에 있는 솔레노이드밸브의 전원을 차단후에도 계속 물이 소방수조 오버플로우관으로 넘어간다면 다시말해서 시수가 계속 유입이된다면 워터링밸브 다시말해서 정수위밸브 안닫힘을 의심해봐야합니다

본온제에 쌓여있지만 신우공업 구형정수위밸브 모델 모양같습니다

관리소장님께 보온재를 벗껴서 모델명과 구경을 확인해달라 했습니다



위 모델은 SWV-S12 구경이 80A 라 하셔서

방법은 두가지 입니다

기존 신우정수위밸브 주철제품이 단존(G200) 올스텐 제품으로 하던지

아니면 다른회사 제품으로 교체 하는경우입니다

이경우 밸브교체시 중요한 면간길이가 기존 신우정수위밸브 제품보다 짧기때문에

그만큼 단관을 제작하여 보전을 해야합니다

​

가격면에서 삼양레벨콘트롤밸브 YAW-3 80A제품으로 교체하기로 했습니다

관리소장님께서 기존 보온재를 벗끼고 확인하느라 귀신나올것 같습니다



뒤쪽에 있는 정수위밸브는 급수저수조 정수위밸브 인데 교체 한것같습니다

SWV-S12 사이즈 80A

신우워터링밸브 입니다 1996년도 제품이네요

명판 하단에 구경이 큼직막하니 80A로 각인되어있습니다

먼저 솔레노이드 전원선을 시운전및 점검이 용이하도록 총알짹으로 만듭니다



소방수조 정수위밸브를 배관에서 분리하기위해 보온제를 벗끼고 있습니다

정수위밸브 앞에 있는 시수유입밸브를 잠궈 시수유입을 차단합니다

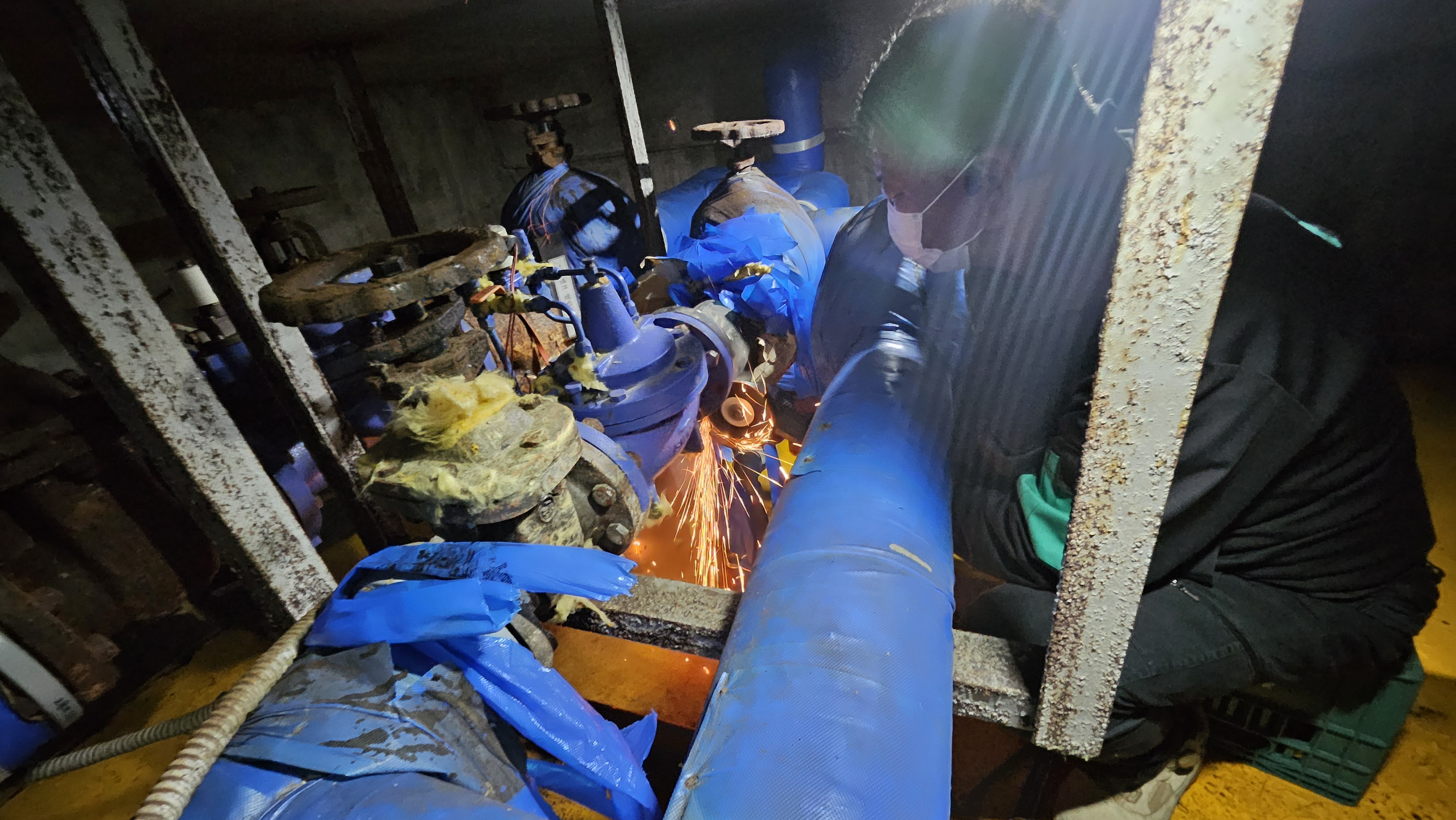

오래된 밸브다 보니 볼트가 풀리지 안내요

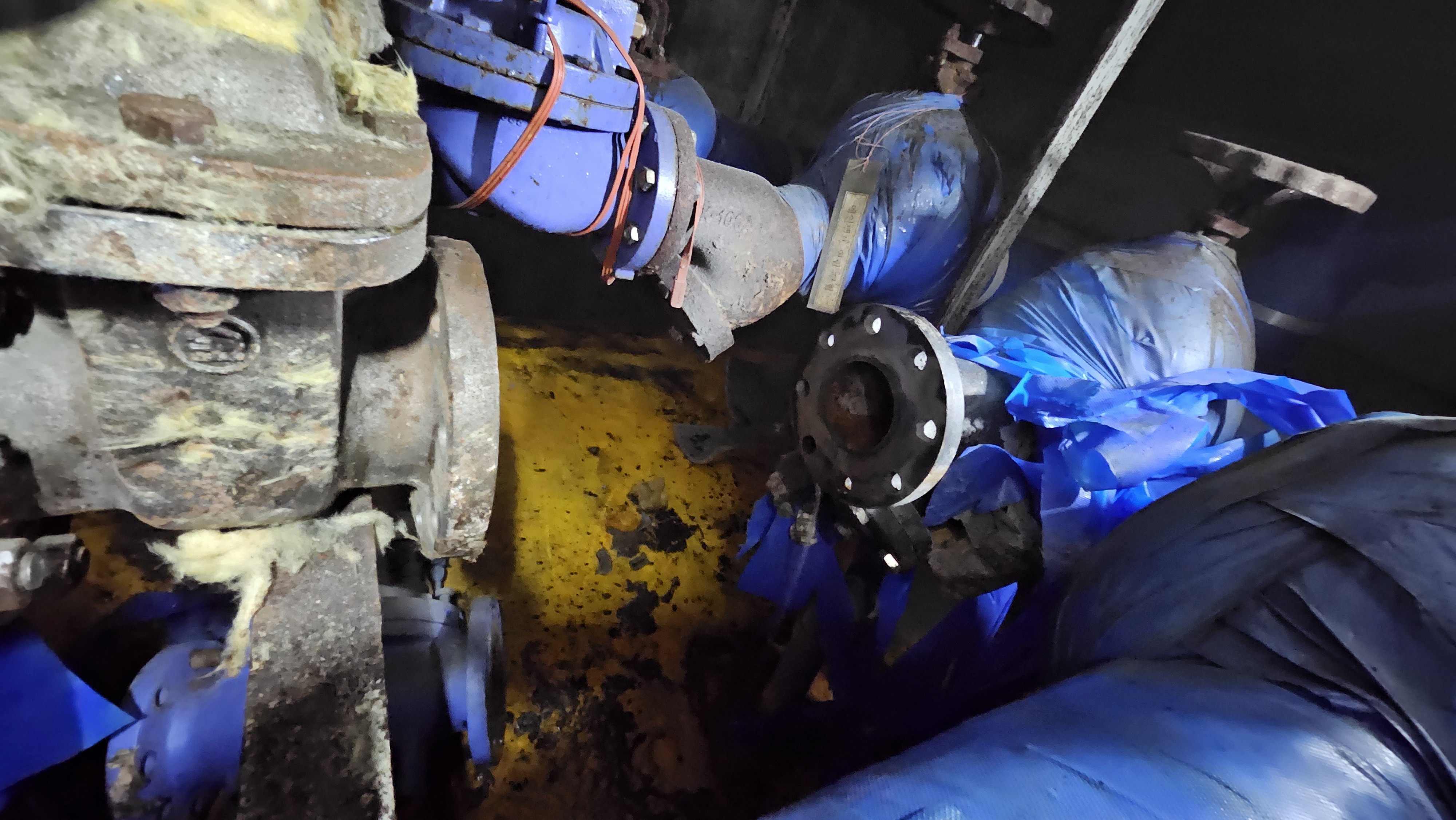

어찌 어찌 밸브를 배관에서 분리했습니다



스트레이너 후렌지에 이물질을 제거합니다

후렌지 크리닝을 합니다

귀찮은 작업도 조립전 깔끔해야 누수가 없습니다

배관내 후래씽작업으로 배관내 이물질을 제거합니다

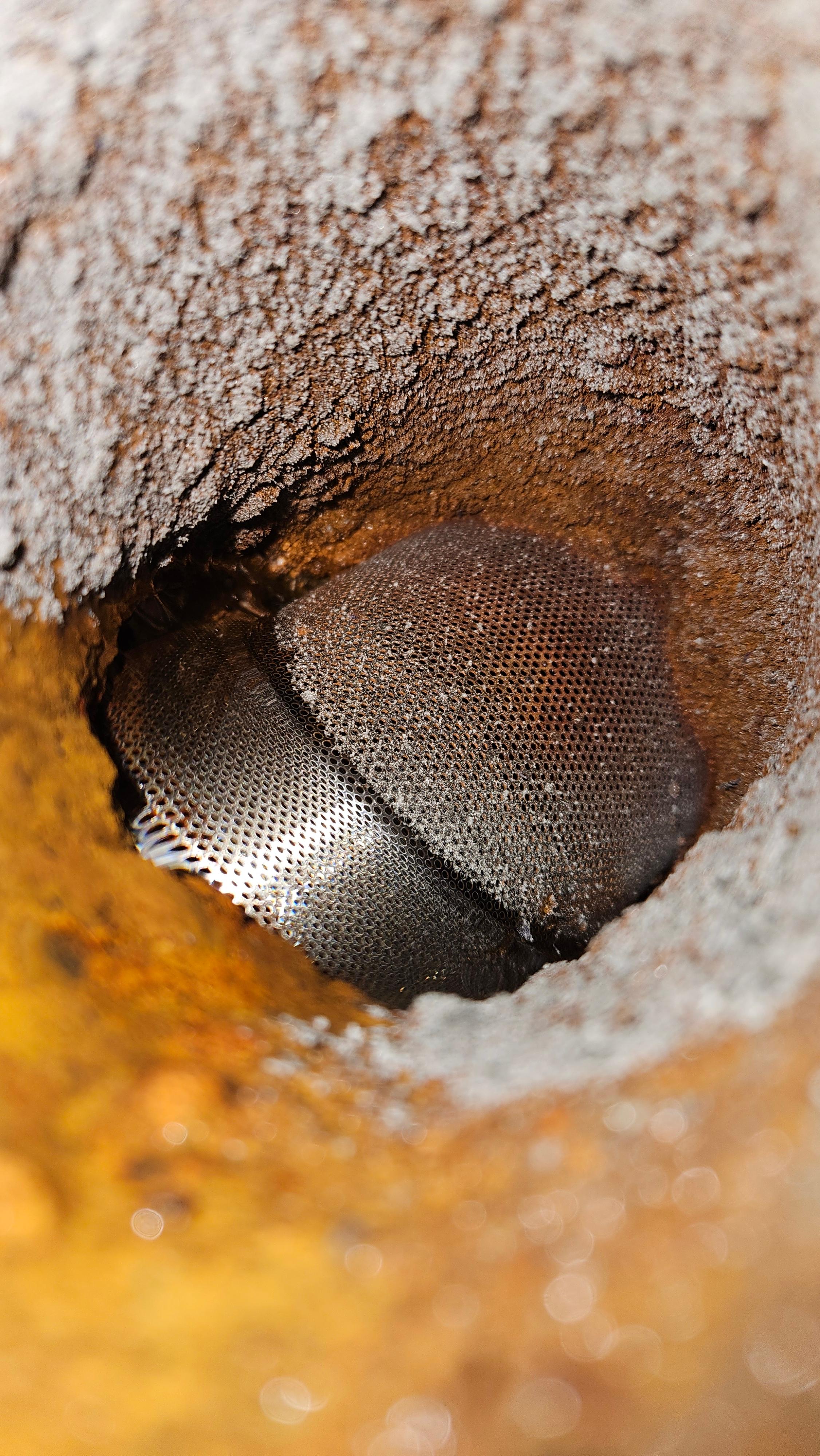

스트레이너는 오래되었지만 그래도 깔끔합니다

준비해온 YAW-3 사이즈는 같은 80A 삼양발브 레벨콘트롤밸브입니다

항상 최신 제조품으로 교체작업을 진행해드리고있습니다

교체후 시운전 등록 혹시모를 이상시 밸브에 대해서

본사A/S팀을 통해 2년간 A/S를 받으실수있습니다

단 이물질유입 레벨센서 레벨콘트롤러 이상은 유상처리됩니다

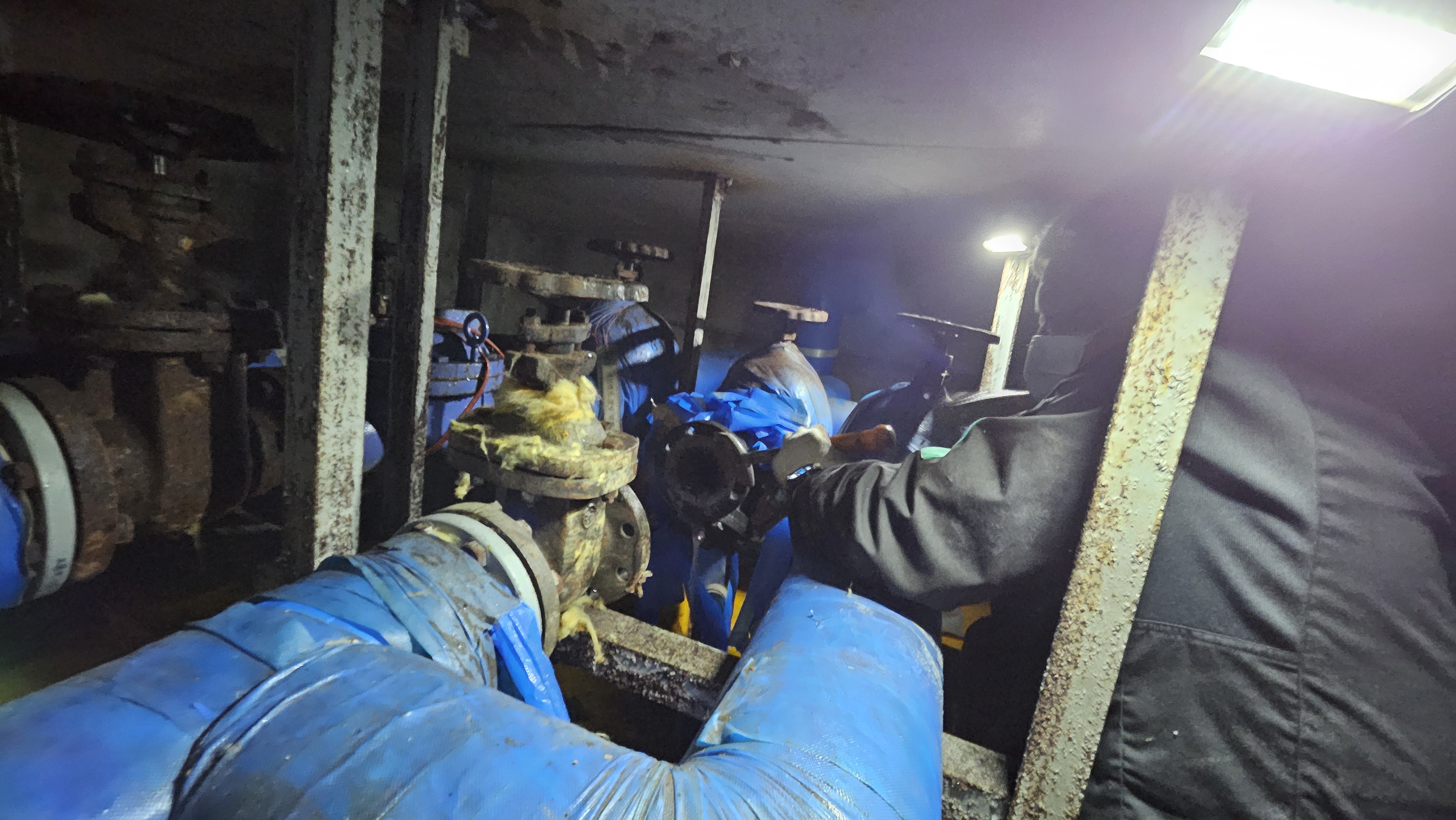

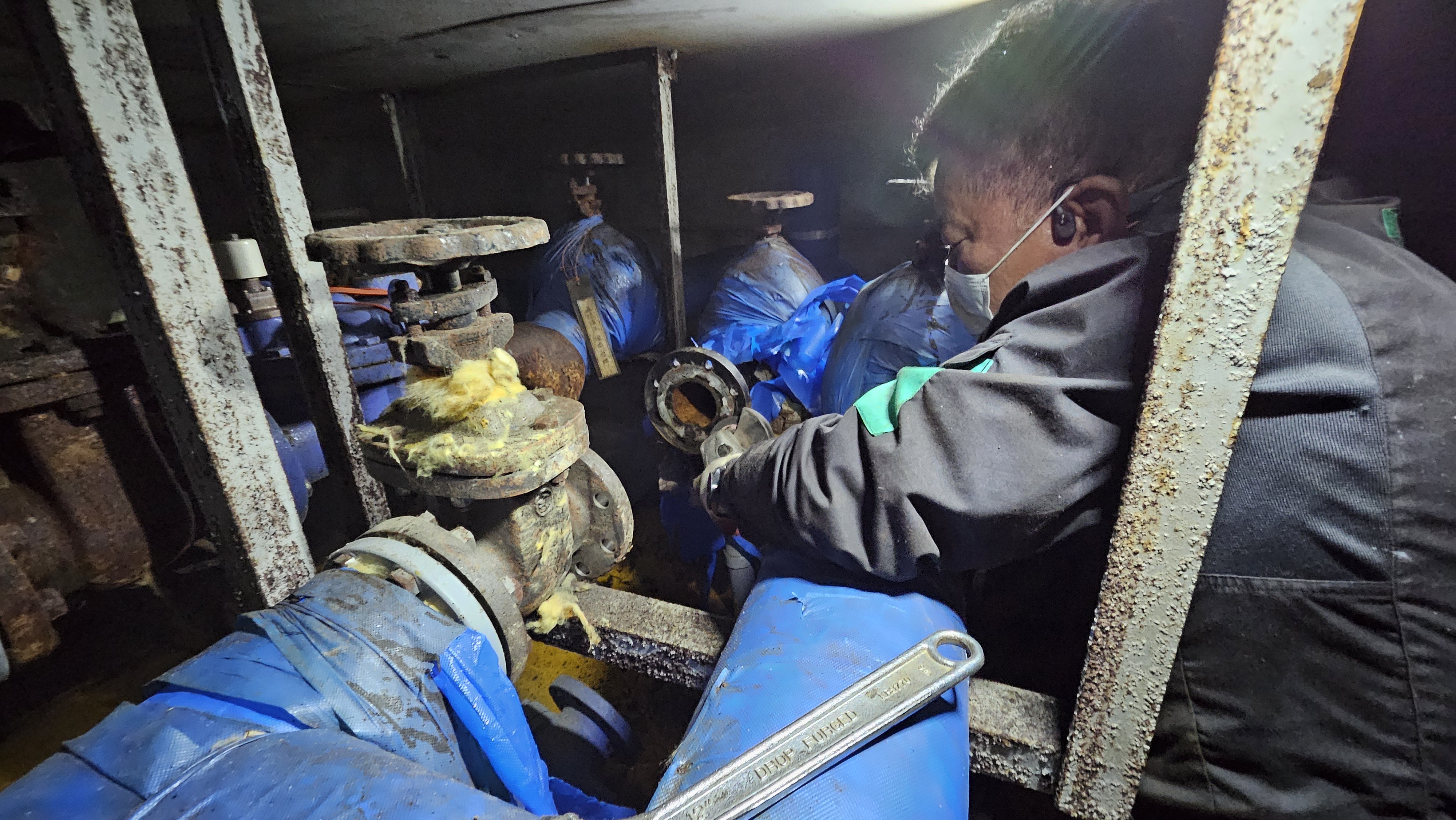

준비해온 단관과 함께 조립중입니다

조립후 정수위밸브 전단 게이트 밸브를 열어 연결부위 누수를 확인합니다

꼼꼼히 충분히 살펴봐야합니다 문제대면 신뢰도 잃고 재방문 해야합니다

고가수조 센서는 전극봉타입이네요

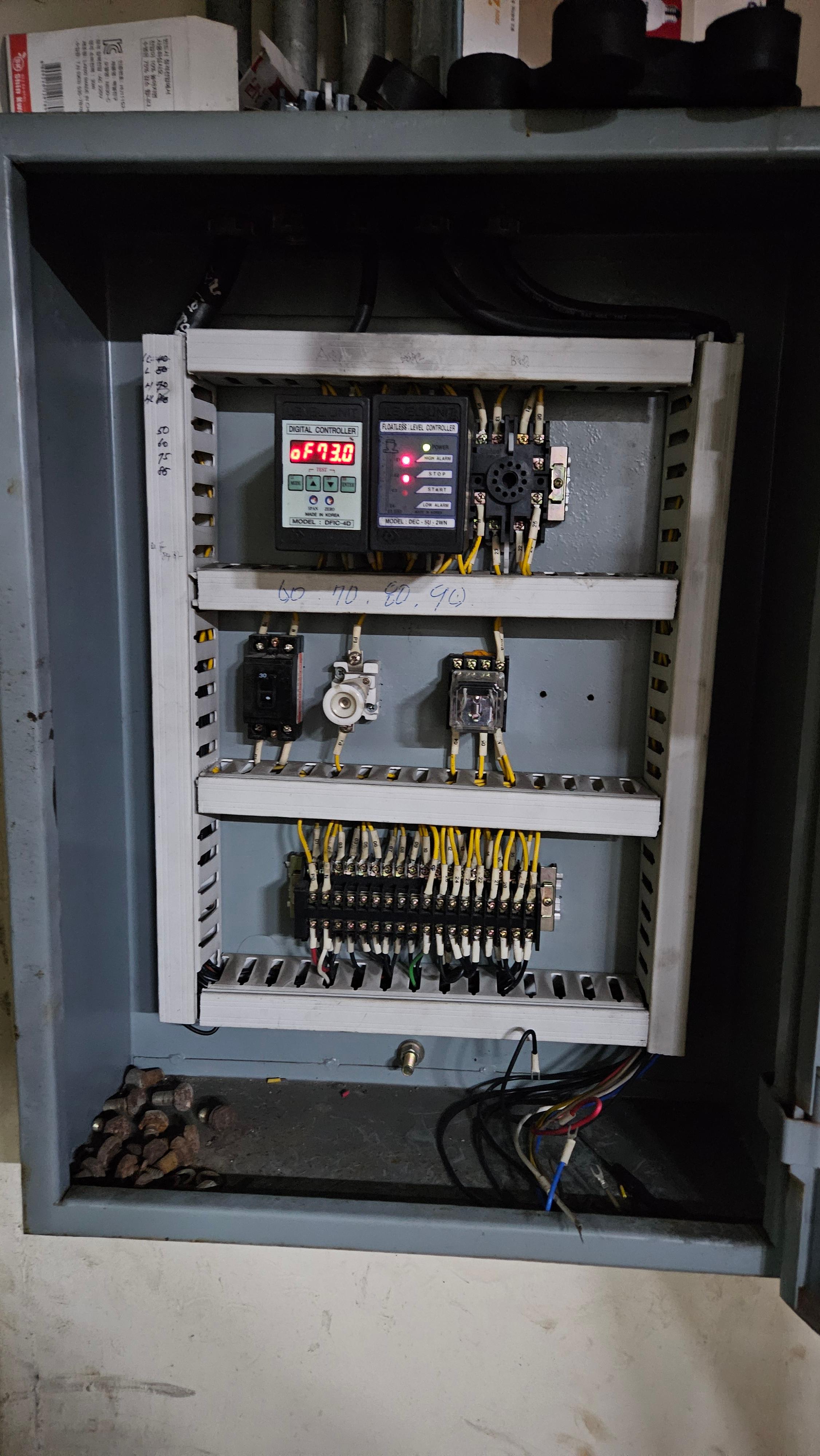

레벨콘트롤러입니다

오버풀로우관으로 물이 넘치자 하이알람과 스탑에 LED가 점등되어있습니다

정상입니다 레벨센서와 레벨콘트롤러는 하지만

잠시후 스타트로 갔다 소방수조에 물이 까득찼는데도 왔다갔다하네요

어쩌면 다행입니다

관리소장님께 이부분도 보고하고 레벨센서와 레벨콘트롤러도 같이 교체하기로 했습니다
