삼양정수위밸브 YAW-3F 50A 안닫힘으로 인한 물넘침 신형으로교체

서울특별시 구로구에 있는 아파트 상가 건물 지하 저수조 입니다

건물 관리업체 대표님으로 부터 여러장의 사진과 함께 문의가 왔습니다

증상:저수조 정수위밸브 이상으로 저수조탱크 물넘침이 발생하여 수도요금이 상당히 많이 나온것 같다

설비 업체에 의뢰 점검을 받아봤는데 확실한 답을 안준다

이런문의였습니다

보내온사진을 바탕으로 건물 관리 업체 대표님과 의견을 조율합니다

저수조 내부 사진입니다

저수조 내부 15A 볼탑에서 계속 물이 나오고 또 올라가서 닫혀도 주배관으로 물이 나오는것 같다고 합니다

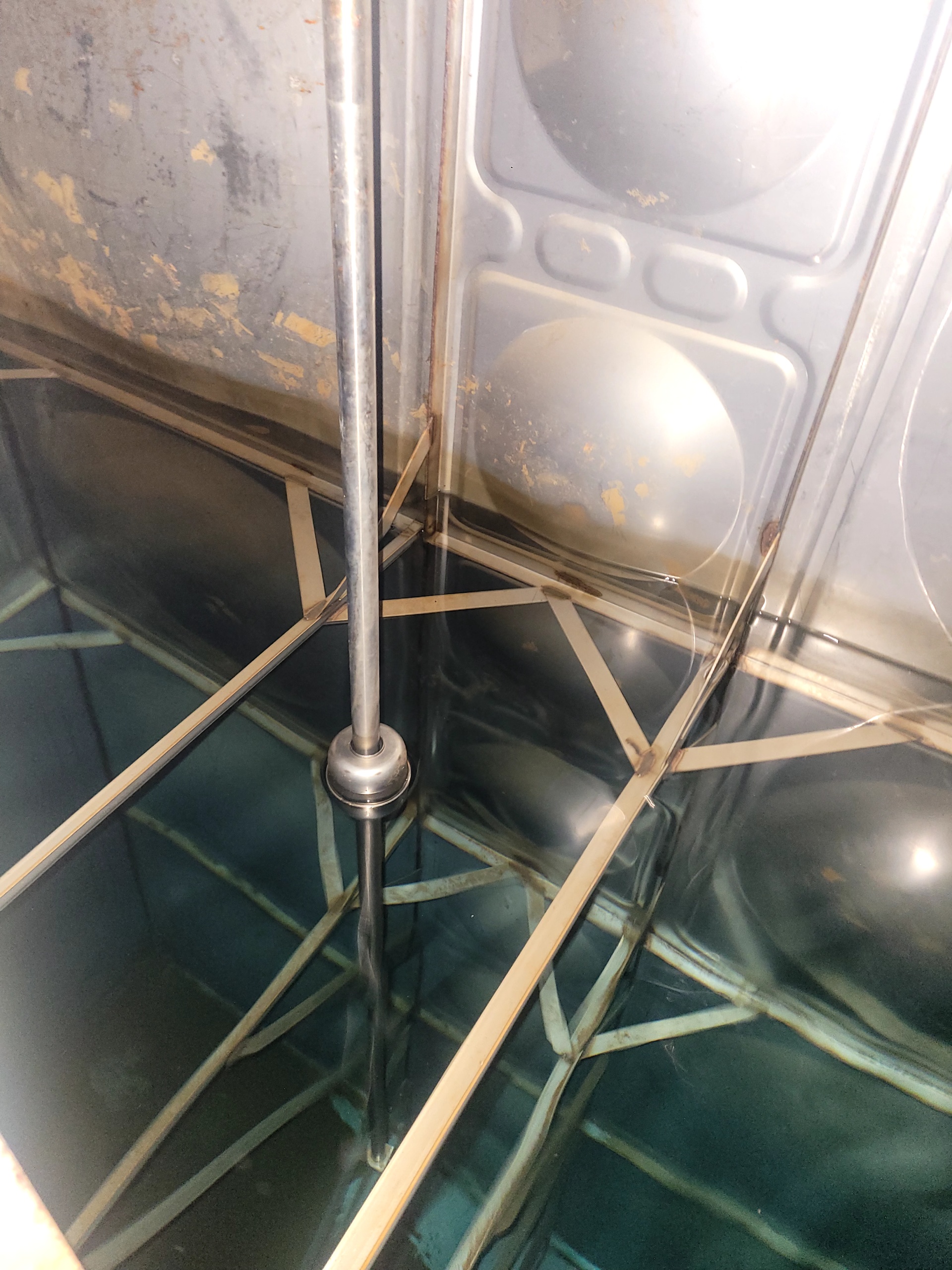

저수조 내부 사진을 보내주셨는데 아래 사진은

저수조 수위센서 입니다 후롯트 타입 레벨센서입니다

저수조 정수위밸브 사진입니다

후렌지 체결볼트가 4개인것 보니 구경65A아니면 50A

모양은 삼양레벨콘트롤밸브 입니다

배관도를 보니 전자볼탑겸용타입으로 사용중입니다

바이패스 포함 배관도입니다

레바식버터플라이밸브를 열고 닫아 현제 물을 받고 있다고 합니다

저수조 레벨콘트롤러 입니다

램프가 점등안되어있네요

DDC판넬 외부 상태 입니다

저수조실 대형 지시계입니다





위 보내온 사진을 바탕으로

건물관리 대표님과 의견과 정수위밸브 특징에 대해서 서로 의견을 조율합니다

솔레노이드밸브가 달려있는 정수위밸브의 동작은 의외로 간단합니다

점검방법도 간단합니다

솔레노이드밸브로 전원이 들어가면 정수위밸브가 열리고

솔레노이드밸브 전원이 차단되면 5~15초 있다 닫힘니다

정수위밸브가 바로 닫히지 않는 이유는 정수위밸브를 사용하는 목적에 있습니다

정수위밸브를 사용하는 목적중 가장큰이유중하나가 배관에 충격이 없이 닫히게 하기위해 정수위밸브를 사용하기때문에 솔레노이드밸브 전원이 차단되더라도 바로닫히지않고 5~15초 200A정도는 30초 1분 후 배관구성에따라 닫히게 충격없이 쒸~~~~~~~~~~익 소리와 함께 닫히게 됩니다

​

레벨콘트롤러에서 전원을 차단해도 물이 계속 들어간다면 정수위밸브고장입니다

​

대표님계속 전화로 바로 작업날짜를 잡아달라 하셔서

현제는 아파트 상가다보니 만수위후 몇일을 사용하수있다고 하네요

​

자재를 준비해서 방문합니다

처음가는 건물이지만 상가관리 대표님께 구조를 대충이야기 듣고

대부분 원리는 거기서 거기이기때문에 건물마다 틀리지만 관리자분이 어디에 어떤게 있고 없고 이야기 하다보면

일은 저희가 해야겠죠 ㅎㅎ

건물관리 대표님께서 약속때문에 좀 늦으신다고 하셔서

알아서 일하는중입니다

​

모든정수위밸브는 이렇게 밸브 하부 케이싱에 구경이 각인되어있습니다

구경 50A

어떻게 작업할건지 살펴봅니다

정수위밸브 상부 동배관을 풀러 내부 물을 빼냄니다



저수조 상부로 가는 배관을 분리합니다

이제 정수위밸브후렌지를 분리합니다



배관에서 밸브제거및 후렌지 가스켓제거

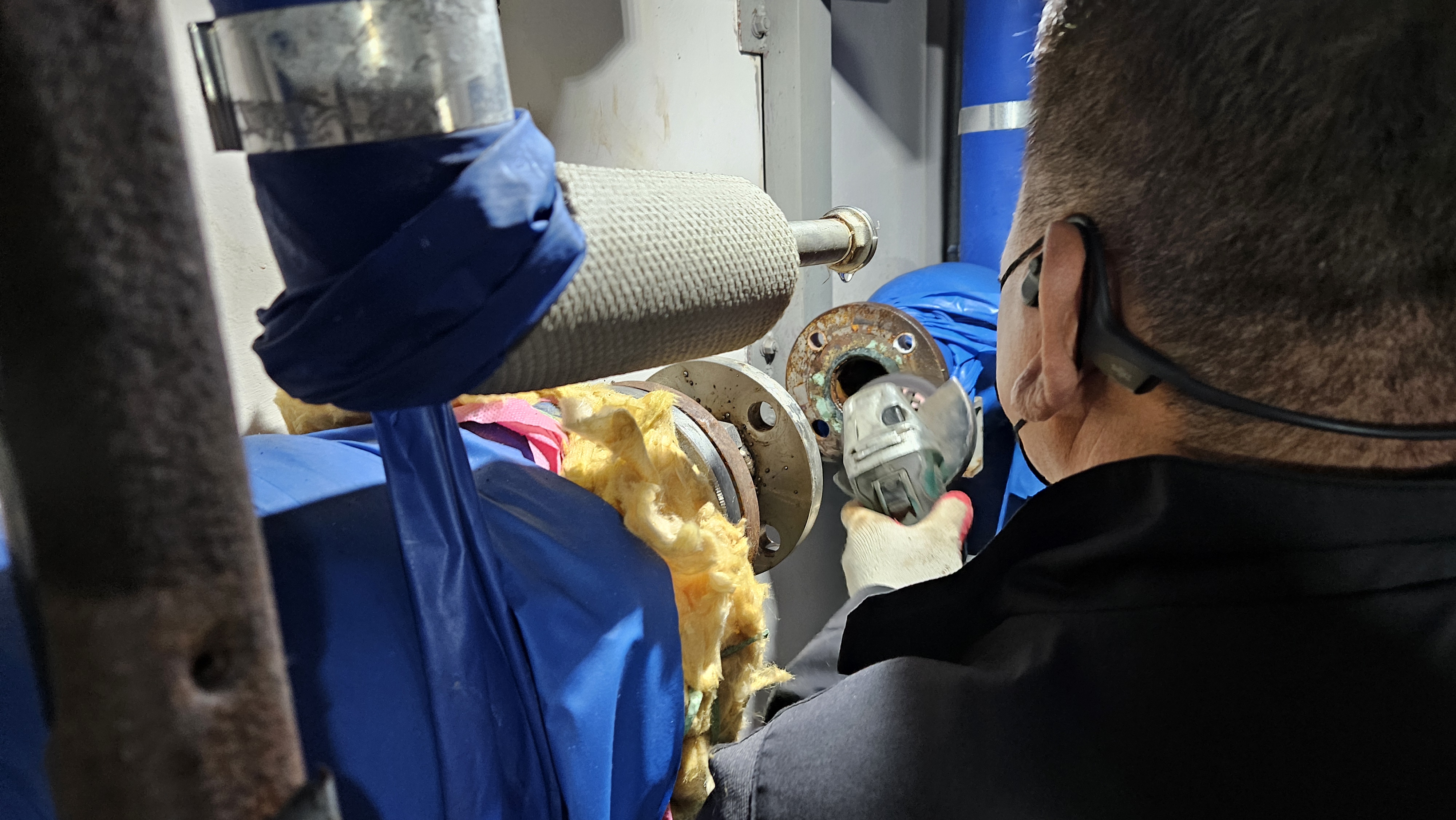

후렌지 크리닝

교체해드릴 신형 정수위밸브 박스개봉전

후렌지크리닝후 배관내 이물질제거를 위한 후래씽작업

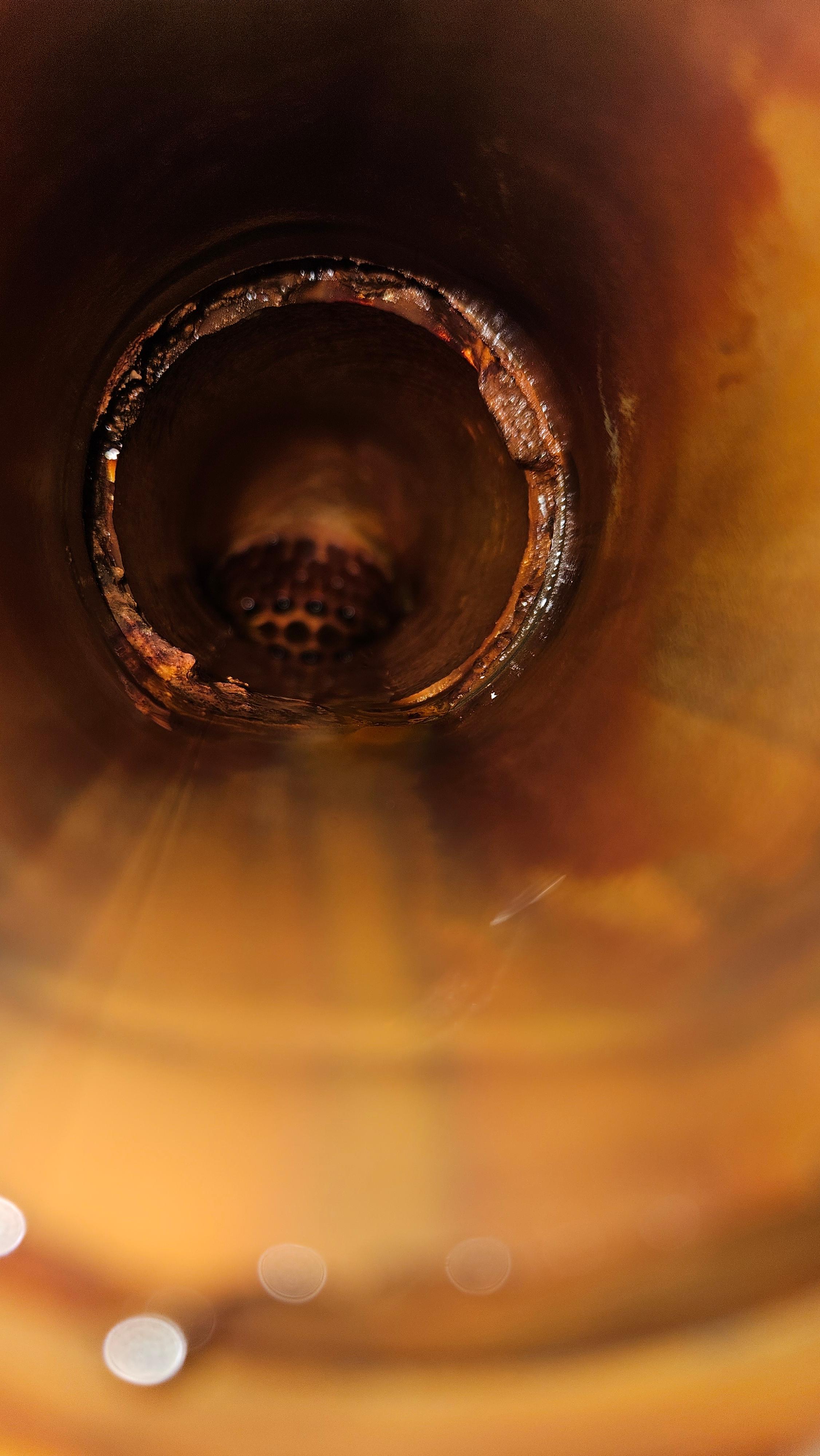

정수위밸브 전단 스트레이너 상태 확인

저희 대승엔지니어링에서는 항상 최신제조품 밸브로 교체작업을 진행해드립니다

저희대승엔지니어링에서 교체후 시운전 등록

혹시 모를 이상시 밸브에 대해서 본사A/S팀에서 2년간 A/S를 받으실수있습니다

외부 이물질유입 레벨센서 레벨콘트롤러 이상시 유상처리가 될수도있습니다

거의 문제는 발생하지 않습니다



밸브를 배관에 조립중입니다

정수위밸브 전단밸브를 열고 누수확인중입니다

저희 대승엔지니어링에서는 정수위밸브 점검이 용이하도록 솔레노이드밸브전원선을 짹타입으로 만들어 놓습니다

YAW-3F 타입 삼양정수위밸브경우 신형과 상부 모양이 틀려 기존 배관에 연결이 필요합니다

기존배관에 볼밸브까지 설치하여 점검이 용이하도록 만듭니다

교체 완료 시운전완료

시운전을 하다보니 레벨콘트롤러가 이상있네요

대표님께서 레벨콘트롤러 레벨센서까지도 같이 준비해서 교체요청을 하시네요
