서울특별시 서초구에 있는 모 상가 건물입니다
관리소장님으로 부터 여러장의 사진과 함께 저수조 정수위밸브 안닫힘에 대한 문의 입니다
레벨콘트롤러에서 정지신호가 들어가도 계속 물이 들어간다고 합니다
정수위밸브의 작동은 어떻게 보면 간단합니다
솔레노이드밸브에 전원이 인가되면 열리고 솔레노이드밸브에 전원치 차단되면 보통 5~15초 사이에 쉬~~~~~~익
소리와 함께 닫히는 구조입니다
가끔 솔레노이드밸브는 정상적으로 닫힌다 이런 질문을 많이하시는데
솔레노이드밸브가 정상적으로 닫히더라도 (솔레노이드밸브는 보조적인 역확) 주 정수위밸브가 안닫히는경우입니다
이경우 여러 원인이 있는데
솔레노이드밸브가 딱하고 소리가 났어도 이건 구조적으로 전원이 차단거나 전원이 인가될때 전자석 소리입니다
딱소리가 났다고 해서 솔레노이드밸브가 정상적인 작동이라고 볼순없습니다
또한 정수위밸브자체적 정수위밸브 상부로 유입되는 관로에 대한 문제 입니다
이경우가 오래 사용하다 보면 가장 많습니다
정수위밸브가 높게 달려있네요
정수위밸브 모양을 보니 신우공업주식회사 정수위밸브로 2000년 이전모델이네요
정수위밸브 명판입니다
예상대로 신우정수위밸브 완전 구형모델입니다 그런데 정수위밸브 2차 측에 버터플라이밸브가 바로 붙어있네요
이경우 교체시 버터플라이밸브도 같이 교체해줘야 누수가 없습니다
관리소장님께 작업자 눈높이에 맞춰 약간 멀리서 현장사진을 부탁드렸습니다
바닥에서 3미터 정도 위에 있다고 하네요
측면이고요
바로 밑에 펌프가 있어 PT아시바 설치도 불가능하네요
위 사진을 바탕으로 관리소장님과 저수조 정수위밸브 점검및 설치된 환경등을 충분히 조율후 견적을 넣고
작업을 진행하였습니다
저희 대승엔지니어링에서는 현장에서 용접작업보단 대부분회사의 밸브 특징사양등을 알고있어
단관을 미리 제작하여 바로 조치가 가능합니다
기존 구형 신우정수위밸브 SWV-S12 사이즈80A 에서 삼양 레벨콘트롤밸브 YAW-3 구경80A로 단관및 버터플라이밸브 교체 포함 작업을 준비합니다
정수위밸브 전단 레바식 버터플라이밸브를 잠그고 정수위밸브 낙하 방지를 위해 안전장치를 합니다
사다리 작업이라 후들 후들합니다
앙카작업을 진행합니다
그후 정수위밸브 솔레노이드 밸브 전원을 짹타입으로 개조합니다
밸브를 체인블럭을 이용하여 고정합니다
밸브를 배관에서 분리중입니다

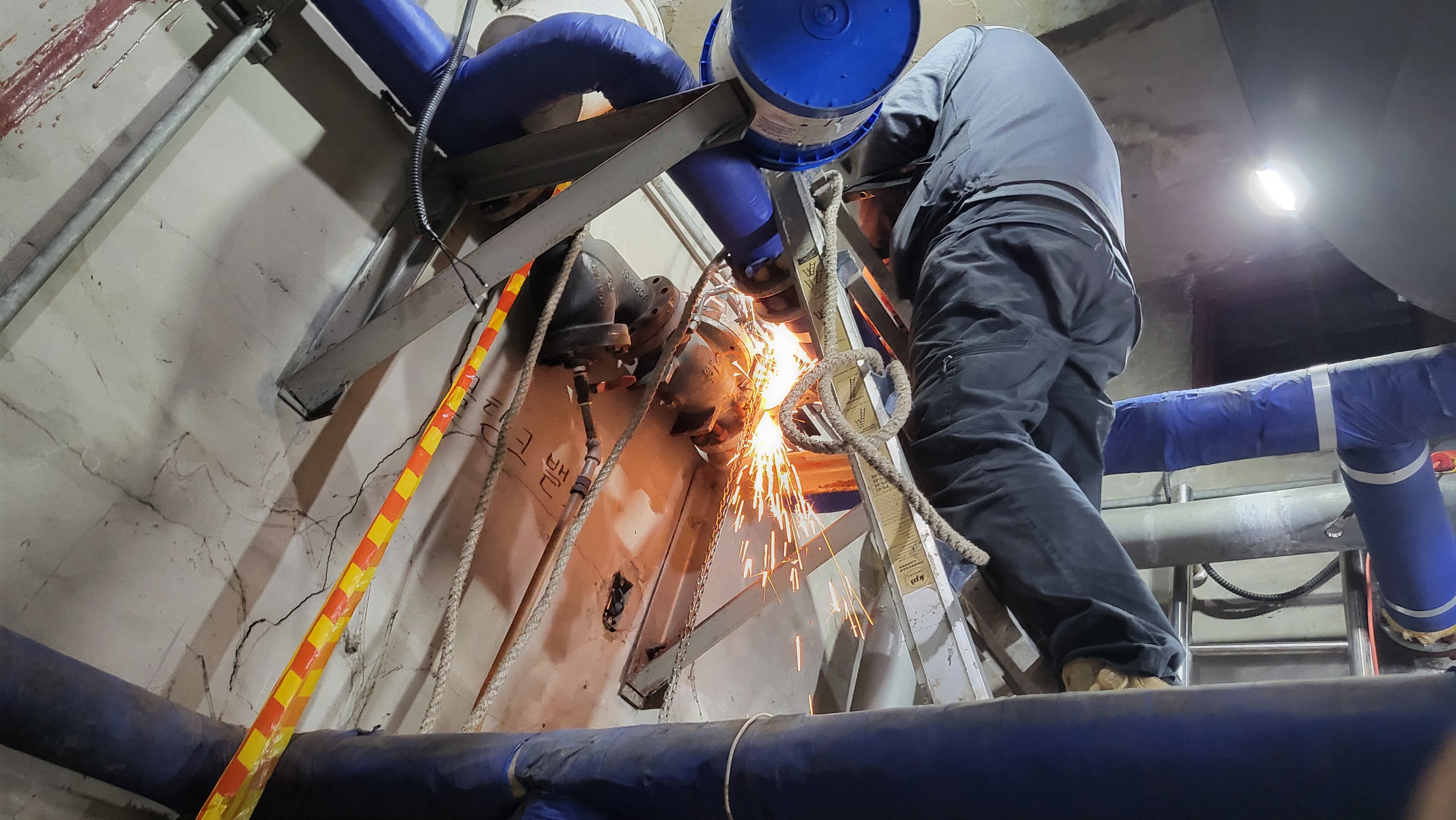

밸브가 25년 이상되다 보니 고정볼트가 부식이 심해 짤라내고 있습니다
드디여 밸브 배관에서 분리
스트레이너 후렌지 이물질제거중
스트레이너 후렌지 크리닝
배관내 이물질제거를 위한 후래씽작업
교체하드릴 삼양정수위밸브 YAW-3 80A 인양중
삼양정수위밸브 명판 YAW-3 80A
저희대승엔지니어링에서 교체 시운전후 등록 혹시 모를 이상시 2년간 본사 A/S팀으로 부터 A/S를 받으실수있습니다(단 이물질 유입 레벨센서 레벨콘트롤러 등 정수위밸브 이외 문제 유상)
항상 최신 제조품으로 교체작업을 진행합니다
준비해온 단관과 버터플라이밸브도 같이 교체 합니다
솔레노이드밸브 전용 전자타입으로 개조중
1차측 버터플라이밸브를 열고 후렌지 연결부분 누수확인중

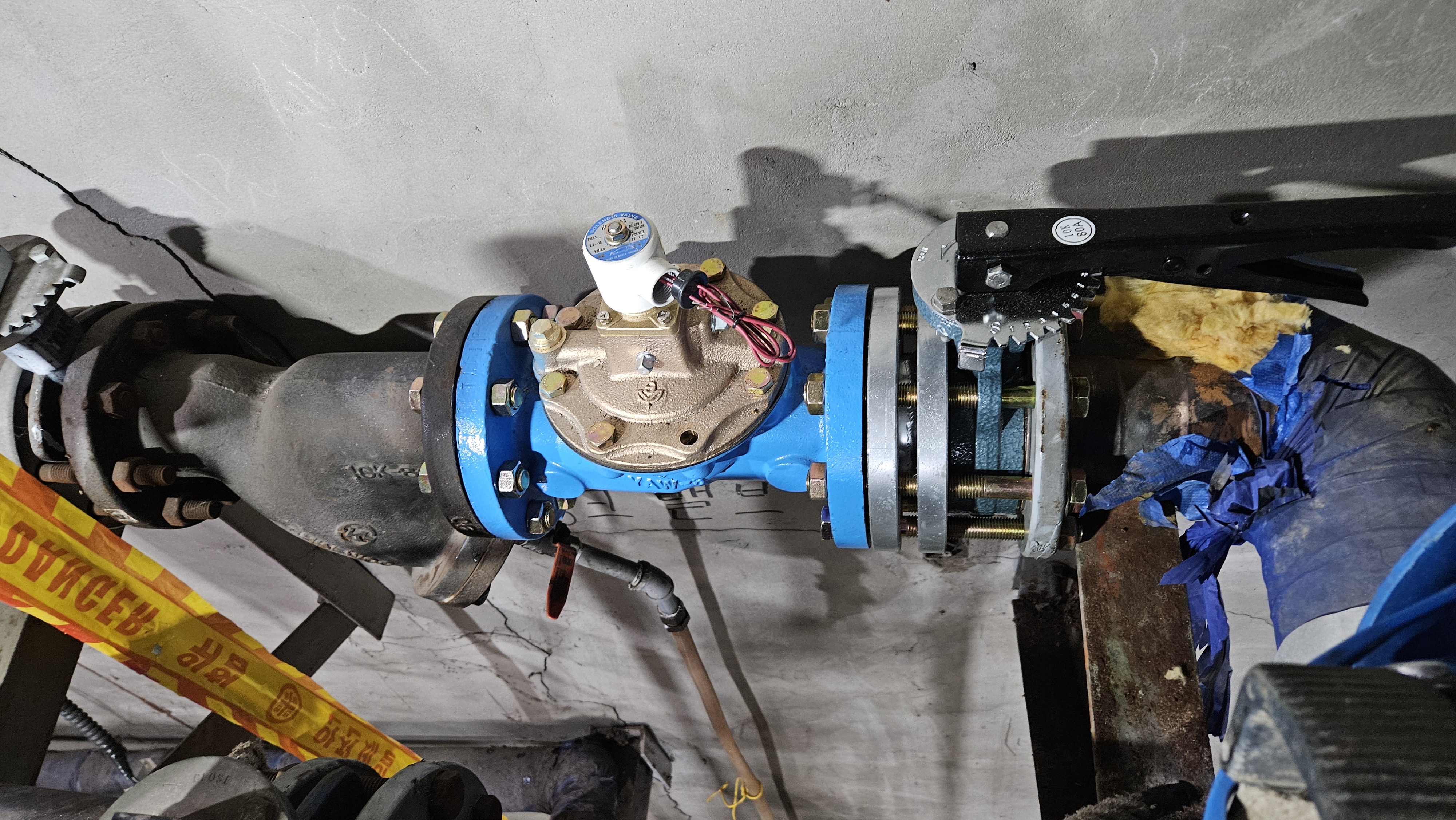

시운전

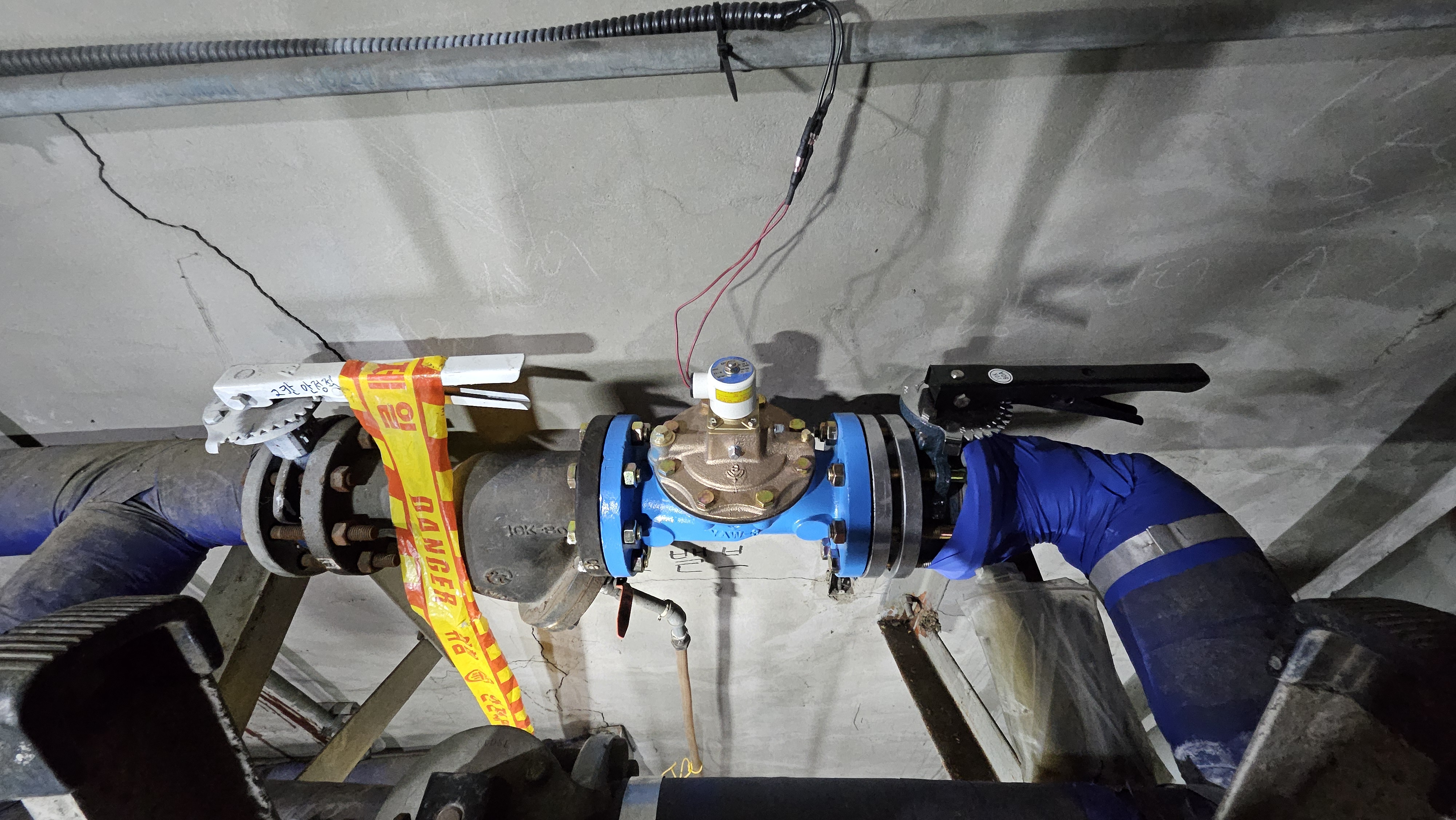

교체완료 시운전완료
