밸브/삼양밸브

SWV-FS12B 80A 신우공업정수위조절밸브 안닫힘으로 인한 고수위알람 YAW-3 80A 삼양발브로 교체 단관제작 포함

대승엔지니어링 2025. 4. 22. 21:53

서울특별시 송파구에 있는 모 건물입니다

긴급하게 관리소장님으로 부터 소개받고 연락을 주셨습니다

저수조 정수위밸브가 안닫혀 계속 고수위알람이 발생한다고 합니다

건물 지하에 체육시설이 있어 저녁 늦께 까지 많은 물을 사용한다고 합니다

때문에 저수조 위에 올라가서 계속 밸브를 열고 닫고 한다고 합니다

보내온 사진을 보니 신우공업정수위조절밸브 전자볼탑겸용 SWV-FS12B 구경80A 모델입니다

관리소장님께서 몇번 스크린청소 니들밸브 청소등을 하여 사용했는데

이제는 청소를 해도 닫히지 않는다고 합니다

위 사진을 보고 삼양레벨콘트롤밸브 YAW-3 80A 모델로 견적을 넣고

바로 작업을 진행했습니다

먼저 저수조 수위레벨콘트롤러를 체크합니다

수덕레벨 STI-4US모델이네요 수위체크 핸드폰으로 찍었는데 0%로 나와 버리네요 가끔 LED때문에 그렇습니다

저수조 위에 신우정수위밸브 입니다

솔레노이드밸브 단자가 콘넥터로 되어있지않고 그냥 테이핑해있어

추후 점검및 시운전이 편하게 총알잭으로 만들고있습니다



FS타입 전자볼탑 타입이라 볼탑라인 배관을 분리 할려고 했는데

SR조인트 방식에 유니온을 사용하지 않았네요 ㅠㅠ

이경우 노하우가 필요합니다



먼저 상부 카바를 열어보니 부식이 상당히 심합니다

외부에서 사용자가 청소를 하지만 내부가 막히면 밸브는 더이상 정상 작동을 하지 않습니다

대략 5~10년 주기로 올 수리 또는 교체를 해야합니다

신우정수위밸브 하부케이싱 분리중

스텐볼트로 체결이 되어있는데 스텐볼트의 단점은 한번 나사산이 어긋나면 사용을 안해야합니다

꼼짝을 하지않아 컷팅합니다

겨우 배관에서 분리 했습니다

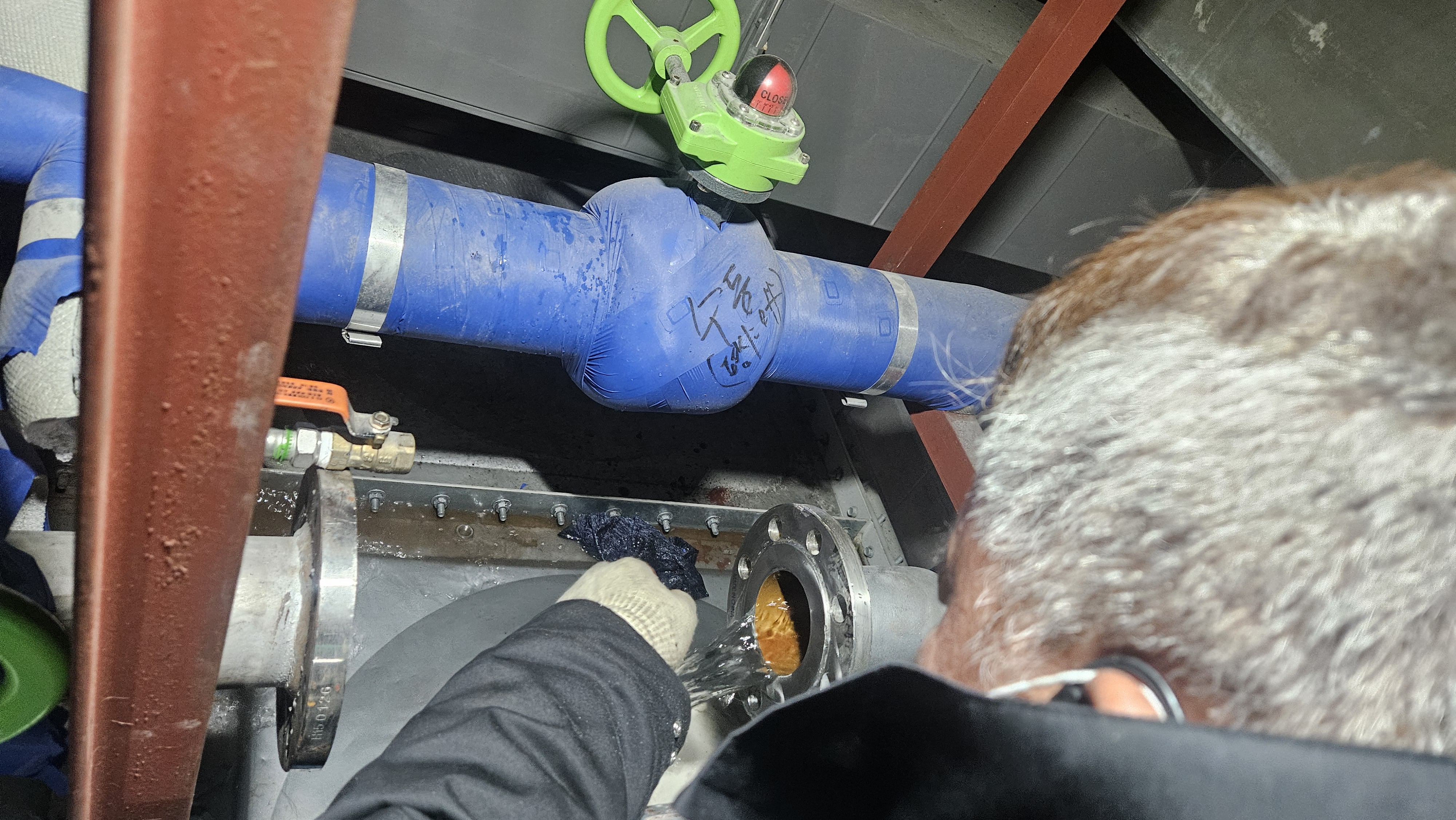

후렌지 부식을 제거합니다

배관내 이물질제거를 위해 후래씽 작업을 진행합니다

스트레이너는 올스텐이라 깔금합니다

준비해온 단관과 삼양레벨콘트롤밸브를 배관에 조립합니다

전자볼탑타입이라 YAW-3 80A 삼양정수위밸브를 전자볼탑타입으로 개조중입니다

배관을 연결중입니다

볼탑라인 배관연결

저희 대승엔지니어링에서 교체 시운전후 등록

혹시모를 밸브 오작동시

본사A/S팀을 통해 2년간 A/S를 받으실수있습니다

거의 문제 발생은 없습니다

저수조 올라간김에 기어식레벨센서 사용도 체크합니다

시운전및 누수확인후 저희마님께서 보온중입니다
