경기도 고양시 모아파트입니다
아파트 자동제어 관리업체 의뢰로 고가수조 급수펌프 모터 소손으로
교체작업을 하였습니다
주공아파트로 HTM80/4 효성굿프링스펌프에 모터 30kW4P 40마력4극 모터 소손이라고 교체 작업의뢰입니다
자동제어 업체 대표님이 보내주신 기계실까지 이동 동선입니다
급수펌프 모터 명판 30kW4P 40마력4극
여기서 중요한건 모터의 프레임입니다
180L로 특이사항없는 모터입니다
가끔 오래된 구형모터일경우 한칫수 윗등급 프레임일경우가 있습니다
프레임이란 모터 바닥부터 샤프트 중심점까지이며 이부분을 규격으로 펌프등 베이스를 제작합니다
고가수조 펌프명판입니다 효성굿프린스 HTM80/4 입니다
토출구경80A 4단 효성다단터빈펌프
펌프설치된위치까지 동선입니다
주공아파트는 놀이터처럼 별도로 꾸며진 곳에 대부분 기계실이 있습니다
오랜된 아파트라 계속 기계실 펌프수리등 작업을 해서 그런지 천정에 앙카등 체인블럭을 걸수있게 되어있네요
이렇게 계단을 살짝내려가면 제어판넬이 있고
여기서 한번더 내려가야지 기계실이 있습니다
고가수조 급수펌프 상태입니다
위 사진을 바탕으로 견적을 넣고
작업을 진행합니다
기계실까지 모레 밭이라 구르마 도 안지지만 요령건 모터를 이송시키고 있습니다
기존 모터 해체 작업
리드선 분리도 만만치 않은작업입니다
리드선 해체후 바닥 고정볼트를 풀고있습니다

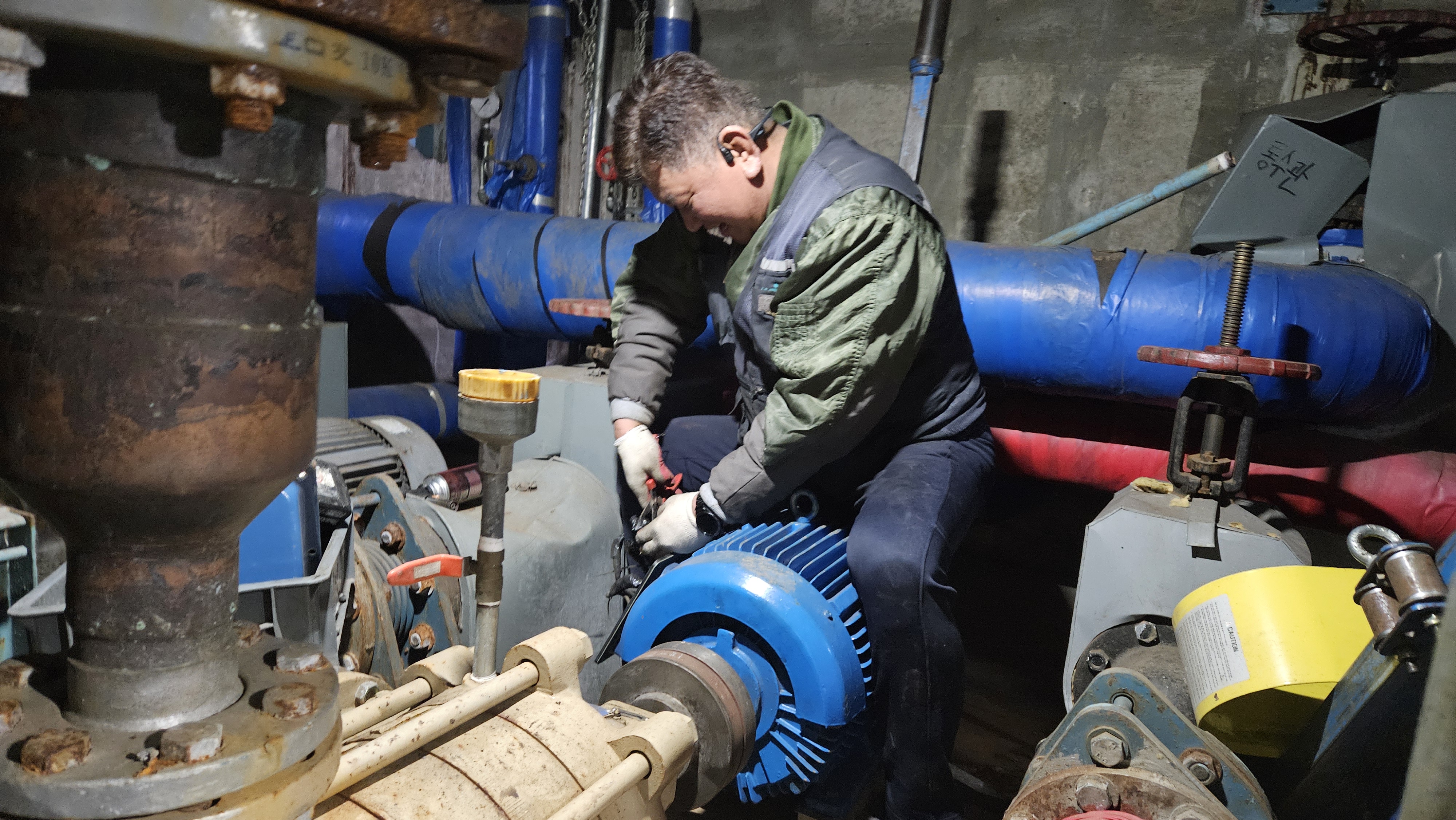

준비해온 모터에 전기선 연결중

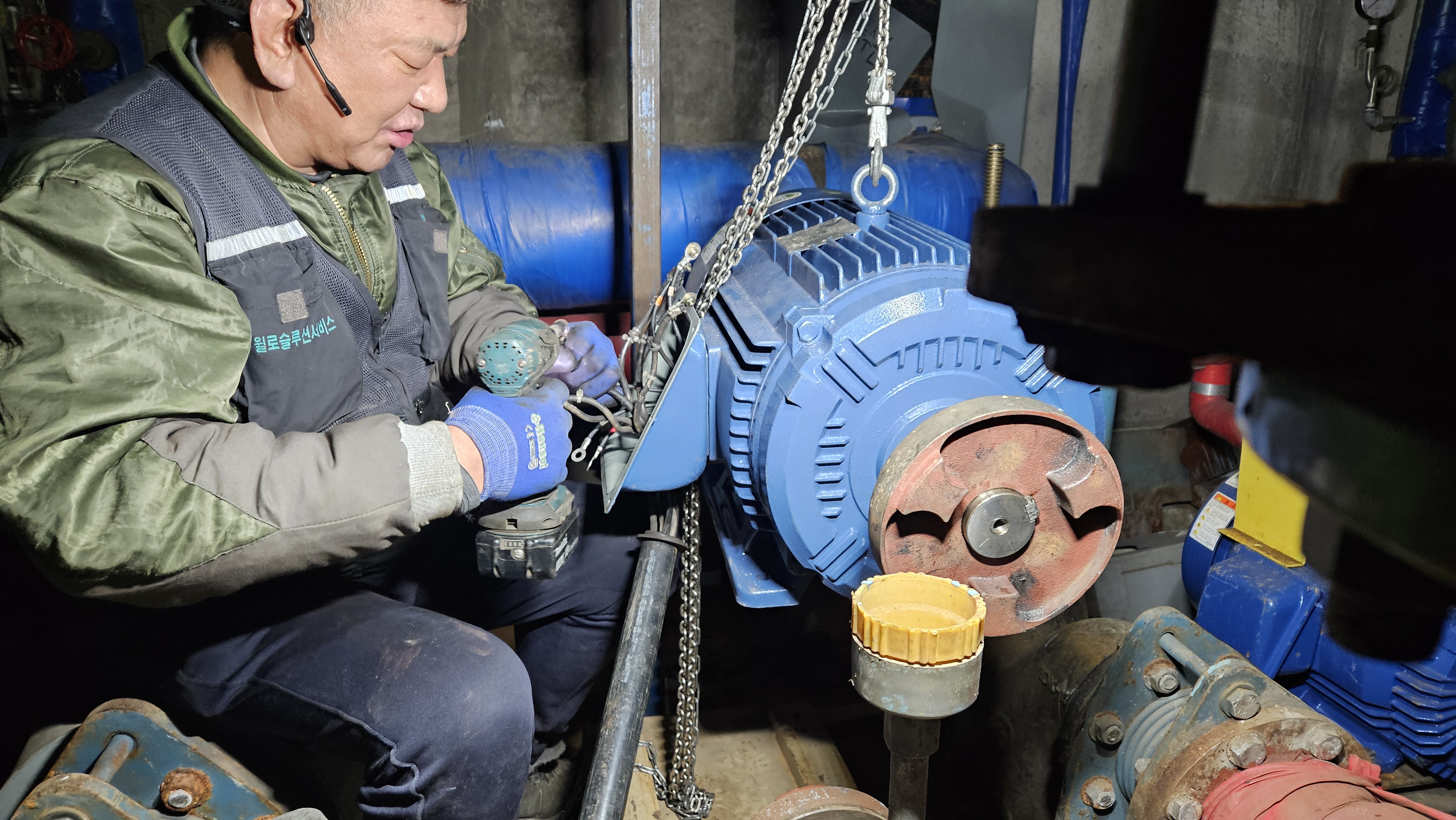

펌프와 모터축정렬

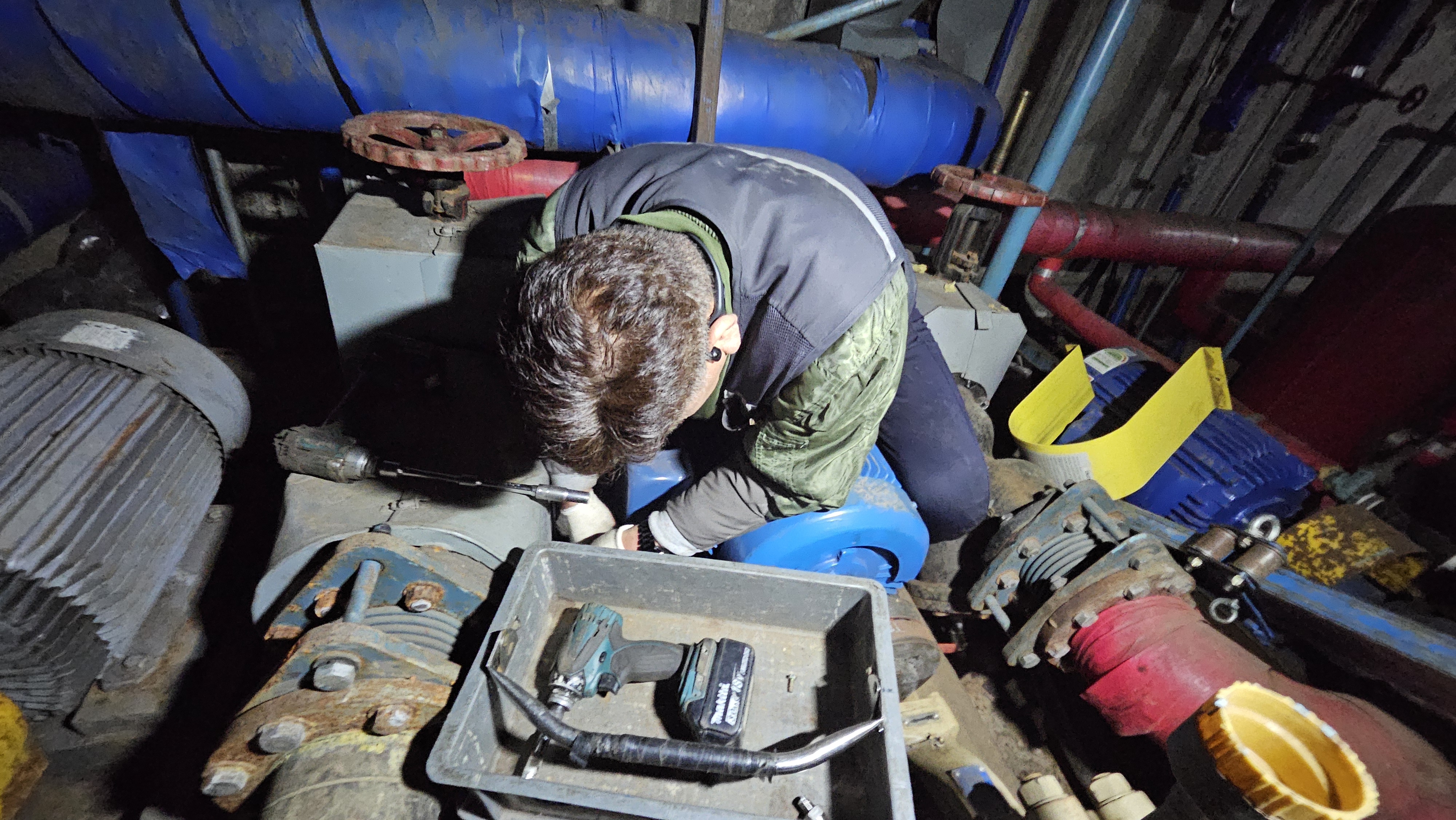

모터 고정
요즘은 일반모터에서 고효율모터 프리미엄급 모터만 생산됩니다
대신 가격은 많이 상승했습니다 프리미엄급이란 일반모터 고효율모터에 비해 말그대로 효율이 좋다는 이야기입니다
다시말해서 100의 전기에너지가 효율만큼 94.1%의 운동에너지로 변환이가능하기때문에 그만큼 열발생등이 적고 전기료면에서도 많은 절약이됩니다

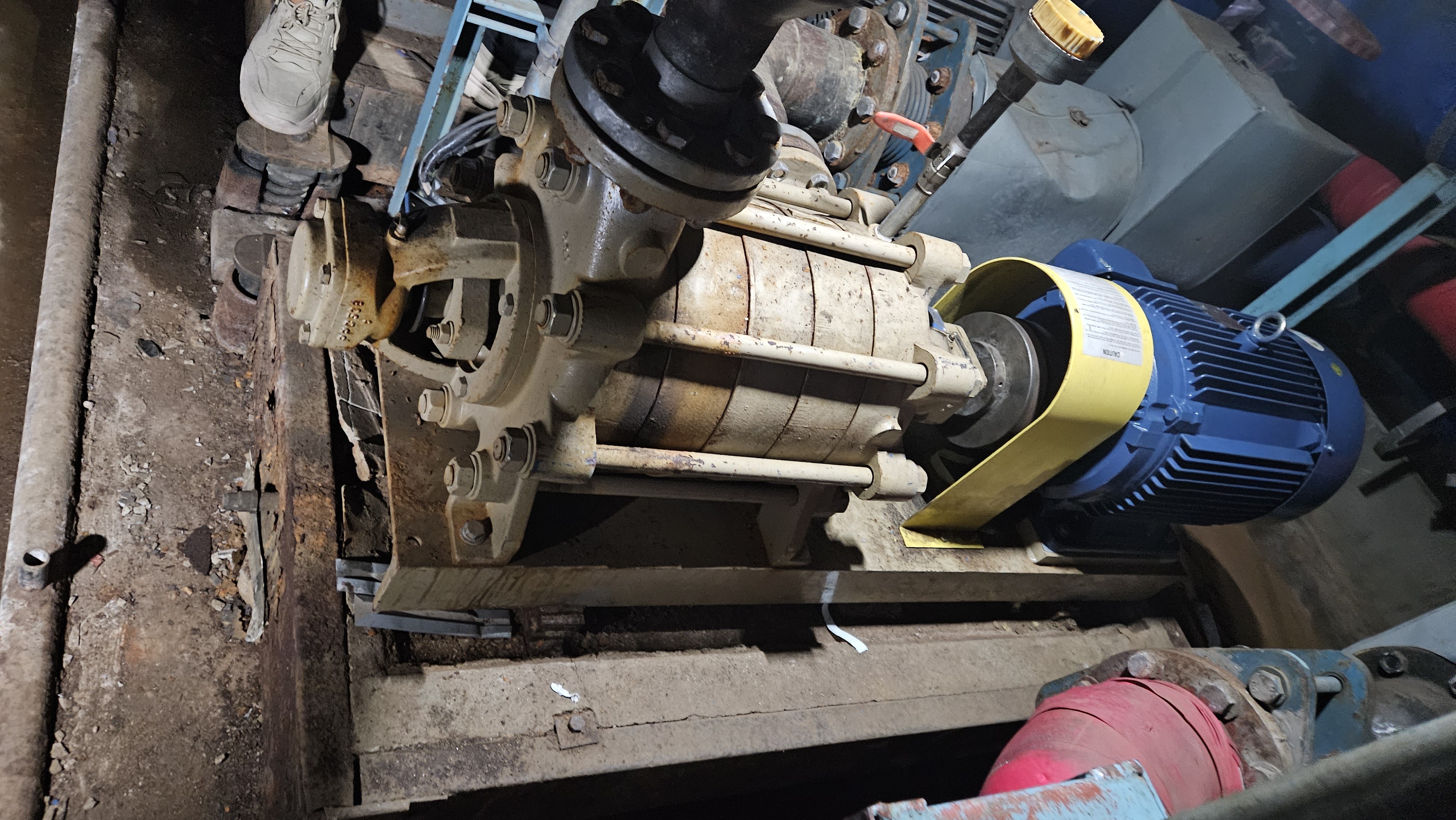

모터 교체완료
시운전 소리도 좋습니다
정수위밸브가 닫혀있기때문에 물에 흐름이없어 운전암페어는 체절암페어가 됩니다
