인천광역시 서구에 있는 모 교회 건물 소방주펌프 오랜사용으로 샤프트에서 누수가 심하여
구리스패킹교체및 베어링교체 작업을 하였습니다
모터베어링포함
DMT125-3S 60마력 4극 입니다
DMT 동원펌프 중 다단터빈펌프 모델
125 흡입구 후렌지구경125A 토출구경100A
3S 케이싱 임페라가 들어있는 케이싱이 총3개입 흡입구 케이싱은 임페라가없음 총케이싱은4개 그중 임페라 들어있는 케이싱만 표기함
소요동력 45KW 마력으로 환산하면 60마력 4극 회전수 1750rpm
펌프 명판
모터 명판 효성60마력4극
작업전 확실확실하게 전원을 차단함
펌프와 모터 카플링 안전망제거후 모터 발판 고정볼트를 제거중

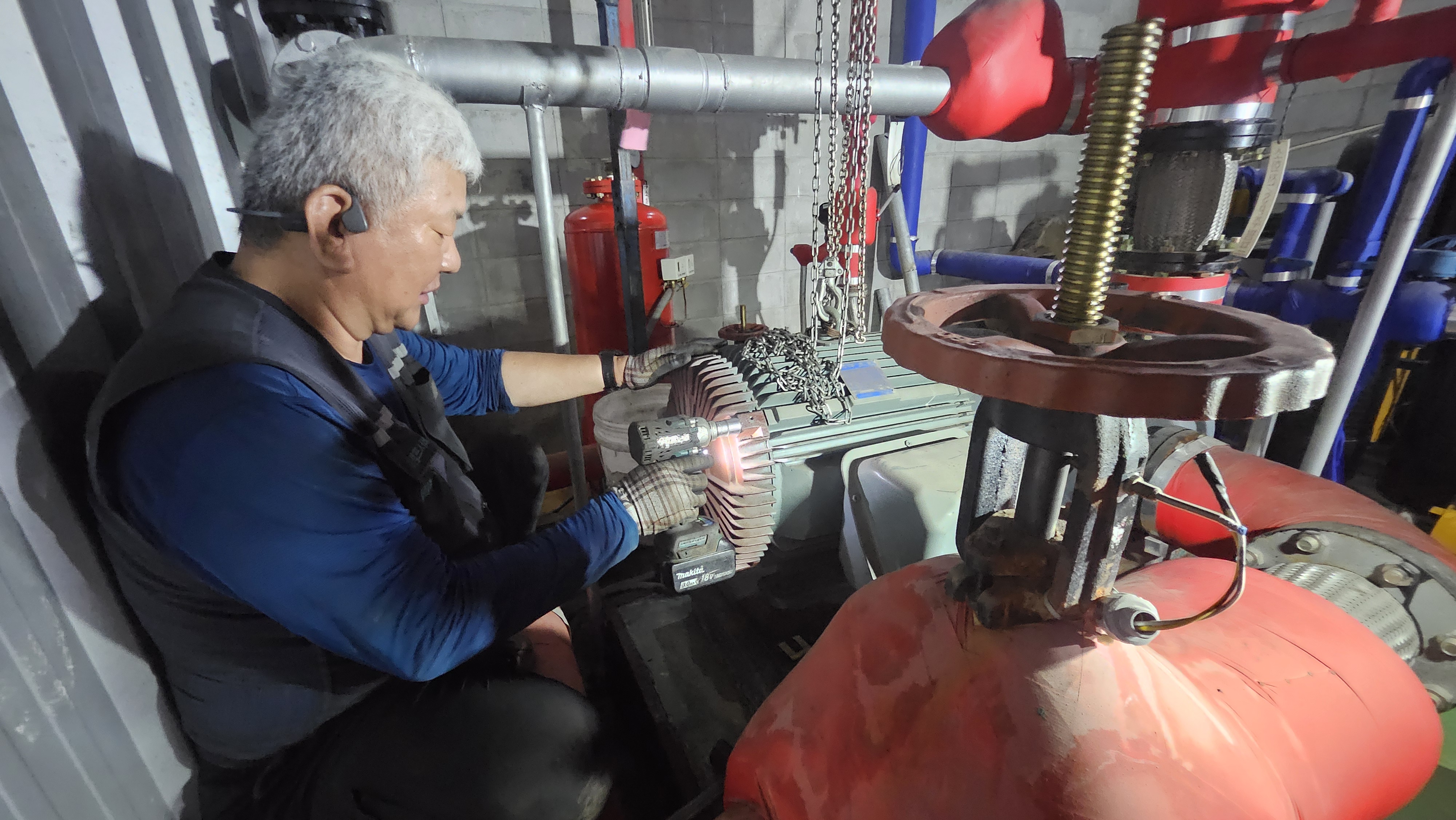

휴대용 크레인 설치후 모터베어링교체를 위해 분리중
모터 반부하측 베어링하우징 분리중

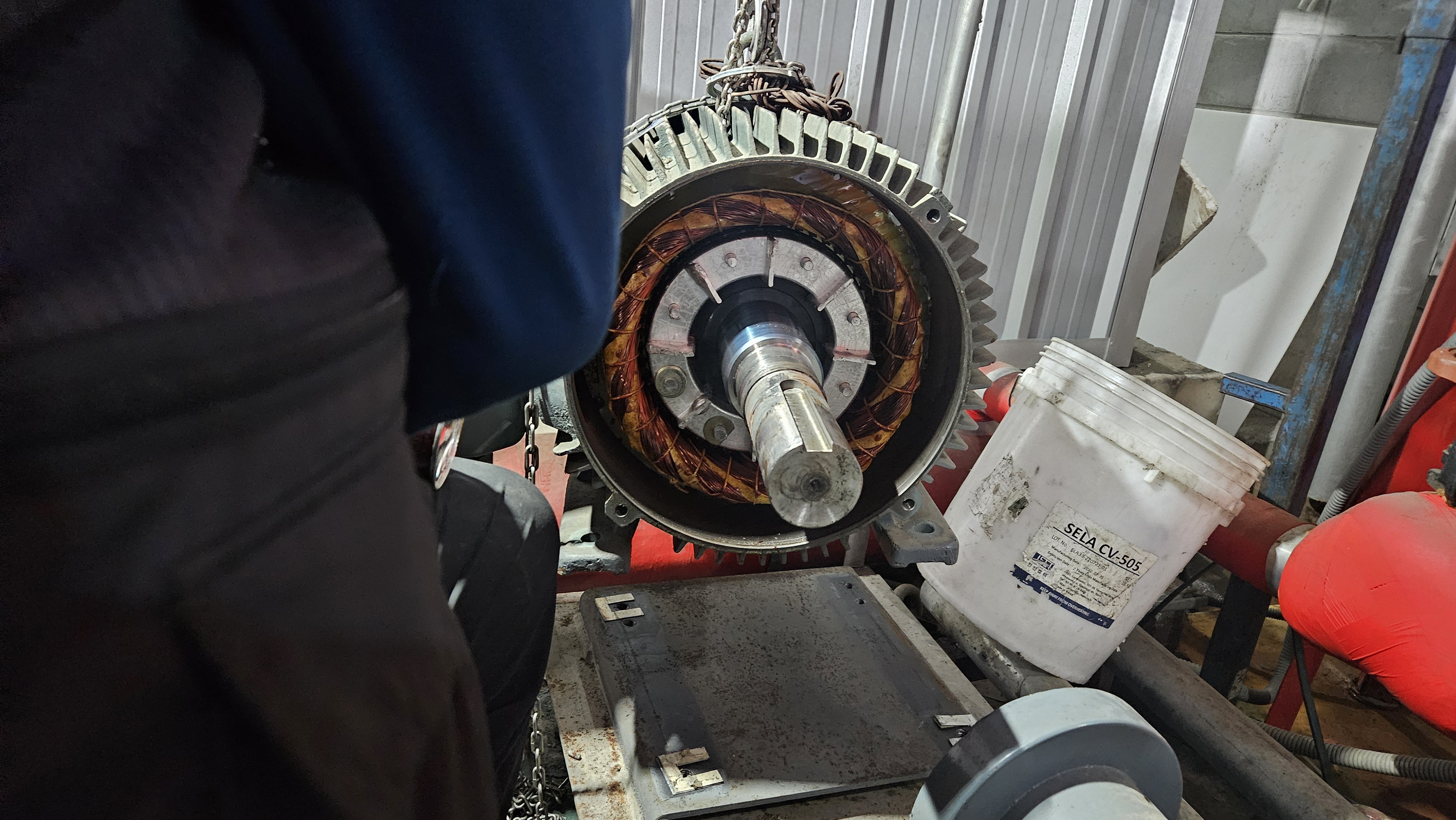

모터반부하베어링 샤프트에서 분리중
교체할 모터 베어링 펌프베어링
부하측 베어링을 교체하기위해 모터 카플링 분리중
모터 부하측 베어링분리중
샤프트에서 베어링분리
베어링 교체 삽입
펌프측 카풀링 분리중
펌프 흡입측 베어링하우징 분리중
패킹제거 전용툴을 사용하여 기존 그랜드패킹및 구리스패킹 제거중
기존 패킹누루게 철볼트에서 부식이 되지 않게 스텐볼트로 교체
그랜드패킹 및 구리스패킹교체및 기존패킹과 비교
펌프 흡입측 베어링교체 삽입중
베어링교체 전용지그 TMFT36 사용하교 베어링을 삽입하고 있습니다
베어링은 NTN6309LL C3 급으로 교체 했습니다
베어링교체후 구리스를 살짝 발라줍니다
펌프다보니 습기로 인하여 베어링이 녹슨경우가 가끔있기 때문입니다
토출측베어링입니다 7308계열 베어링으로 앵귤러볼베어링입니다
샤프트에서 분해전 샤프트와 베어링 삽입 공차를 측정합니다
로크노트 조임길이 측정
앵귤러베어링 7308
베어링 하우징 분리중
패킹전용 제거툴을 이용하여 구리스패킹 그랜드패킹제거중
구리스 패킹및 그랜드패킹교체 후 배교샷
SKF 베어링 샵입 전용툴 TMFT36 사용하여 베어링 삽입중
교체후 구리스도 충분히 충진
모터 펌프 축정렬
카플링 안전망 설치중
시운전전 케이싱마다 에어빼기
시운전 완료
