관공서 중간 급수펌프 DMS50X50 4단 7.5마력 구리스패킹타입(대아펌프)에서 DMV 50-4 5.5kW 7.5마력 메카니칼씰타입(대영파워펌프 다단펌프)으로 교체

서울특별시 강서구에 있는 모 관공서 건물 중간 급수펌프입니다

예전 관공서 건물중에서 산중턱에 존재하는 건물경우 상수도가 산중턱까지 올라가지 못하기때문에 상수도가 올라갈수있는 곳에 저수조를 설치하고 거기서부터 급수펌프를 사용하여 건물 물탱크까지 올리는 방식입니다

대부분 관공서 정문부근에 위치하며 맨홀뚜껑을 열면 공간을 만들어 저수조를 만들고 다단펌프등을 이용하여 건물 옥상까지 올리는 급수방식이 대부분입니다

한쪽은 여름에 교체를 하였고

이번에 예산이 되어 나머지 한쪽도 교체를 하기로했습니다

펌프 명판을 보니 DMS 50X50 7.5HP

DMS 대아기계펌프 다단펌프

50X50 흡입구 후렌지 토출후렌지 각각50A

7.5HP 7.5마력4극모터 사용

제조월일을 보니 2003년 21년사용했네요

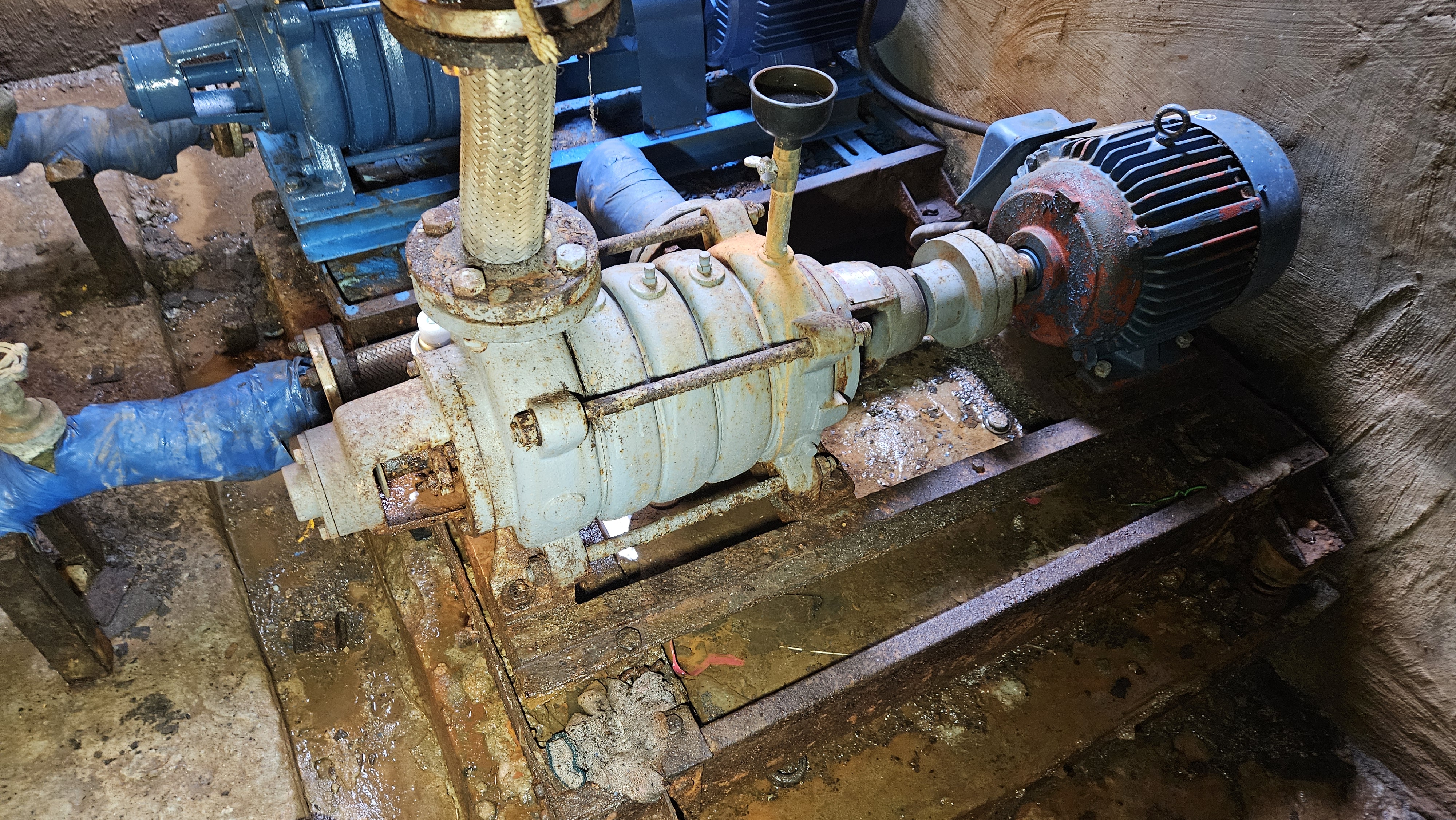

구리스패킹타입으로 주변에 물이 흔건하고 부식이 되어있습니다

여름에 저희대승엔지니어링에서 교체 해준 옆펌프는 메카니칼씰타입으로 교체하여 기존 부식되던 부분이 아주 말끔해졌습니다

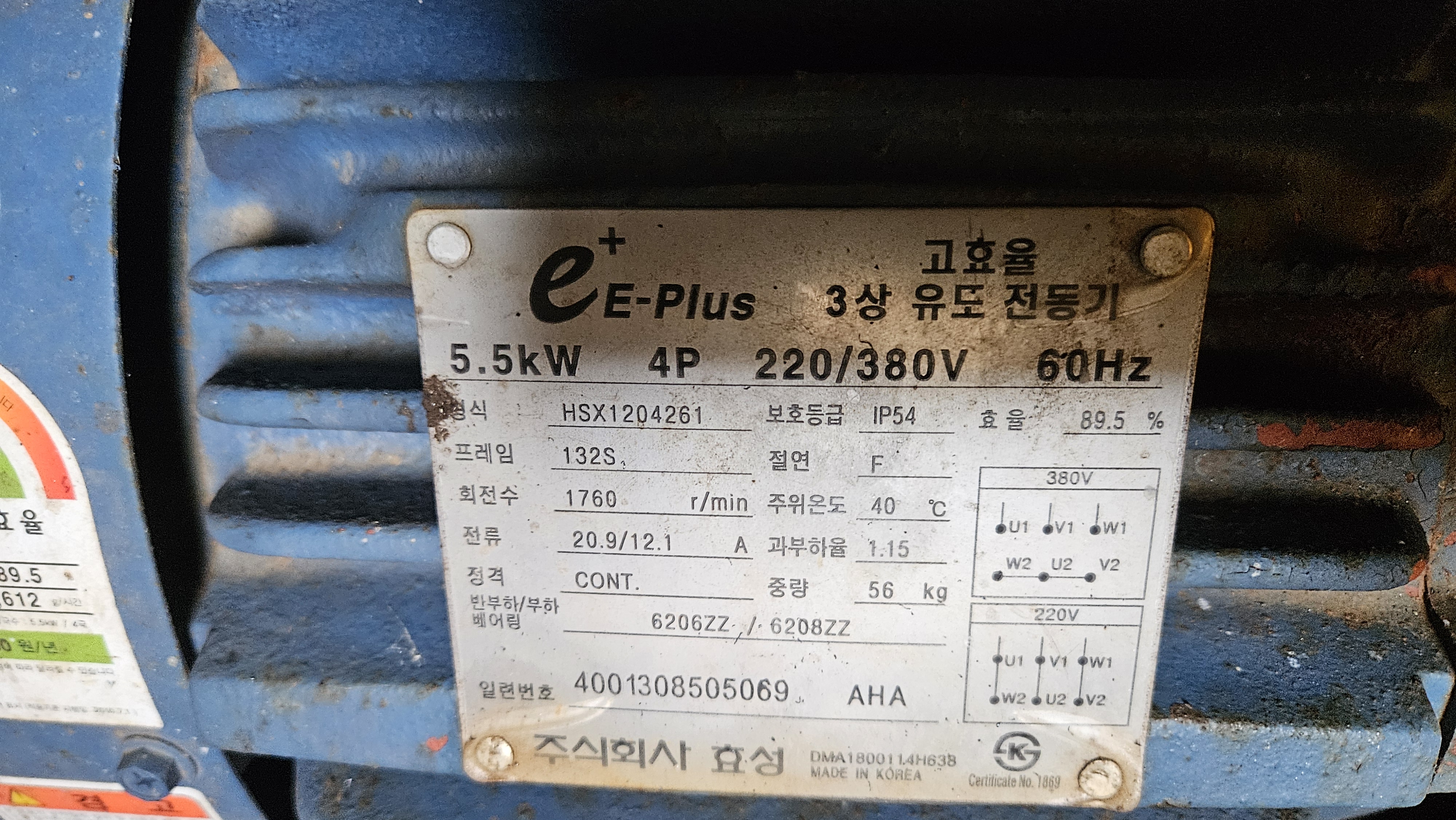

5.5kW 4P 7.5마력4극 모터명판입니다

4극은 모터의 극수 회전수로 1800RPM에서 각회사별로 슬립을 뺀 효성고효율모터경우 명판에 1760RPM입니다

여름에 교체해준 옆에 삼정 다단펌프는 말끔합니다

교체를 위해 보온제를 벗끼고있습니다

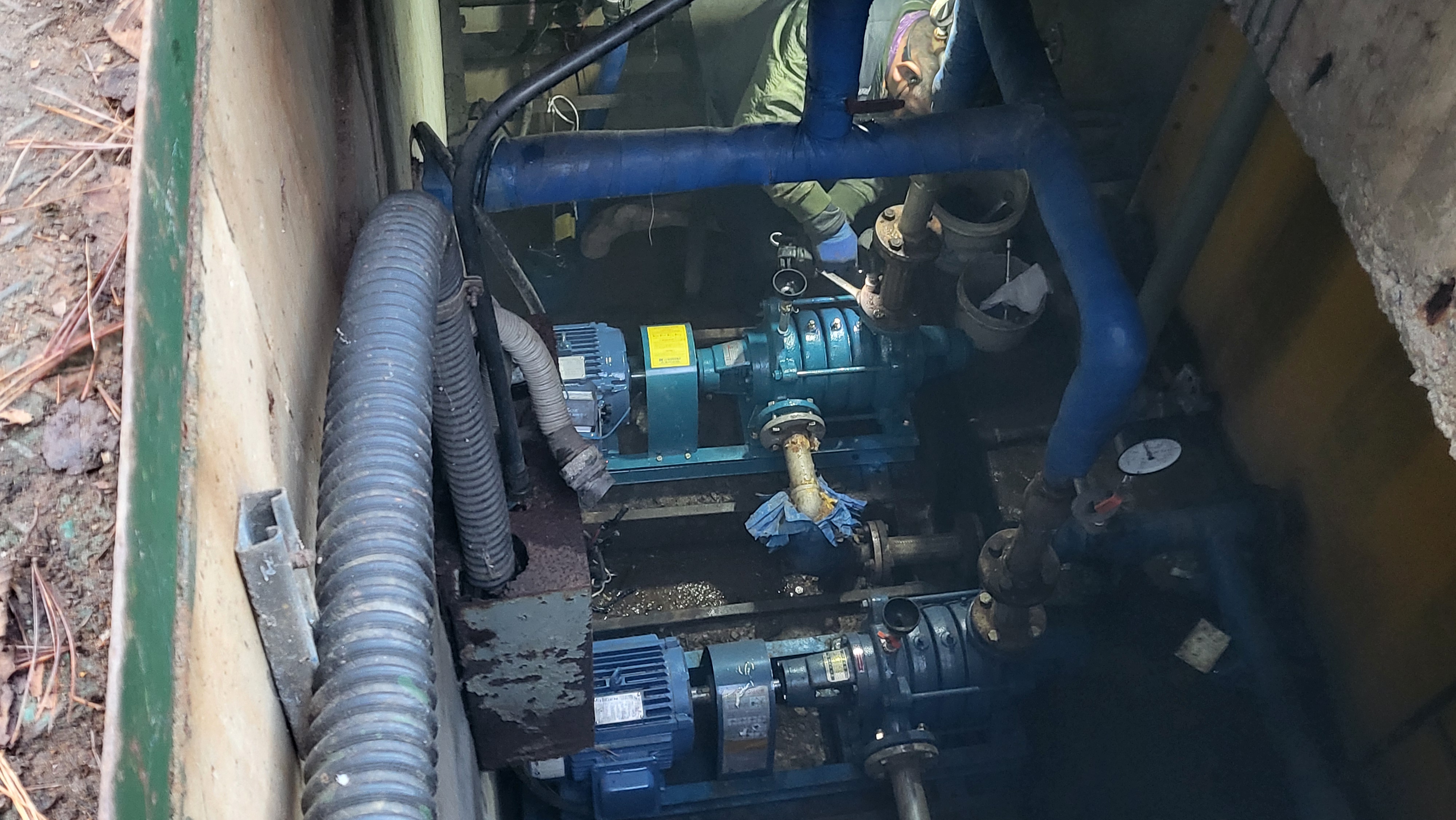

이렇게 멘홀아래 공간이 있고 급수펌프 A B가 있습니다

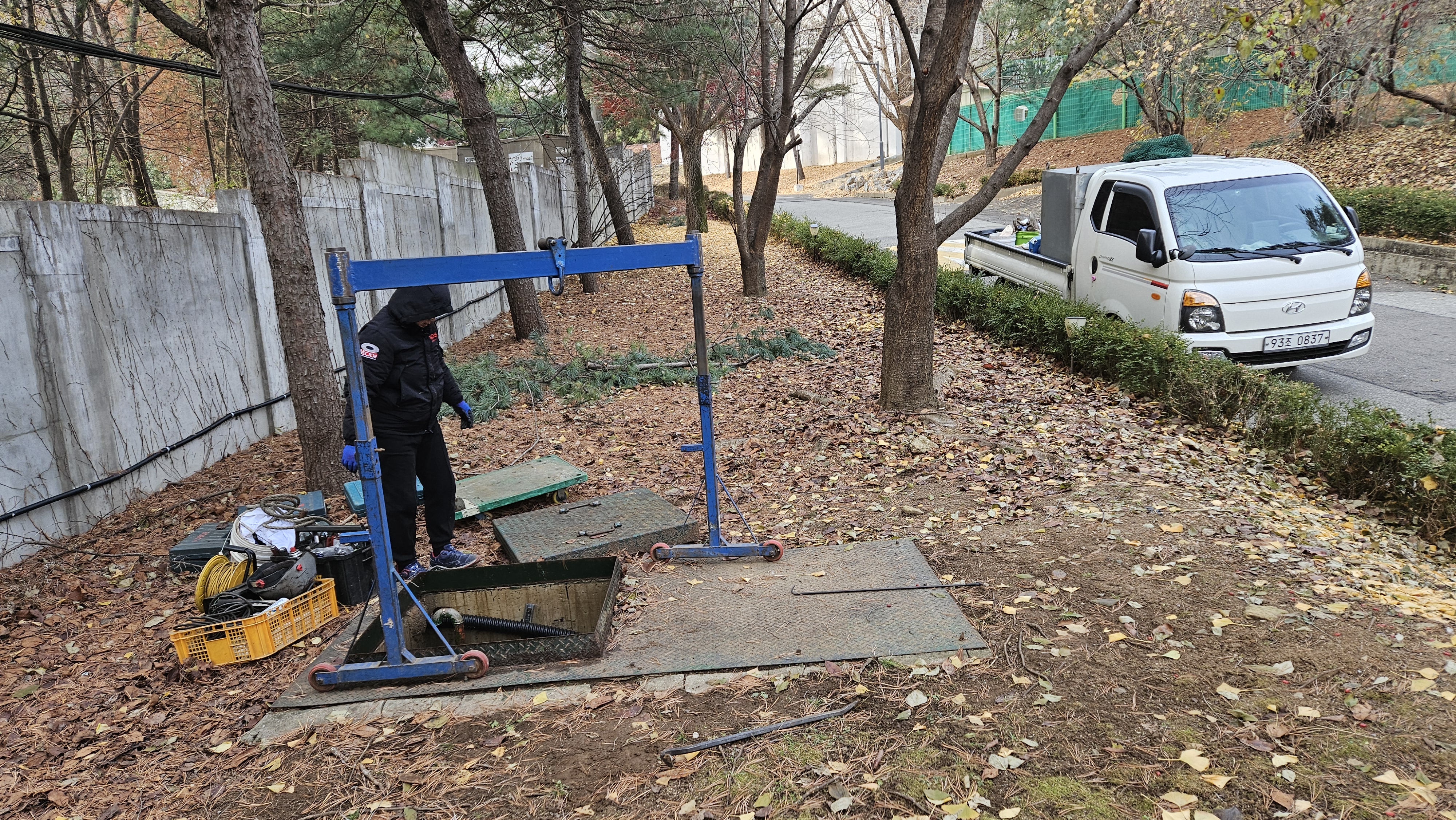

기존펌프 철거및 교체해드릴 신규 펌프모터를 내리기 위해 휴대용크레인설치중

무엇보다도 전원을 확실히 차단해야 안전사고에 예방입니다

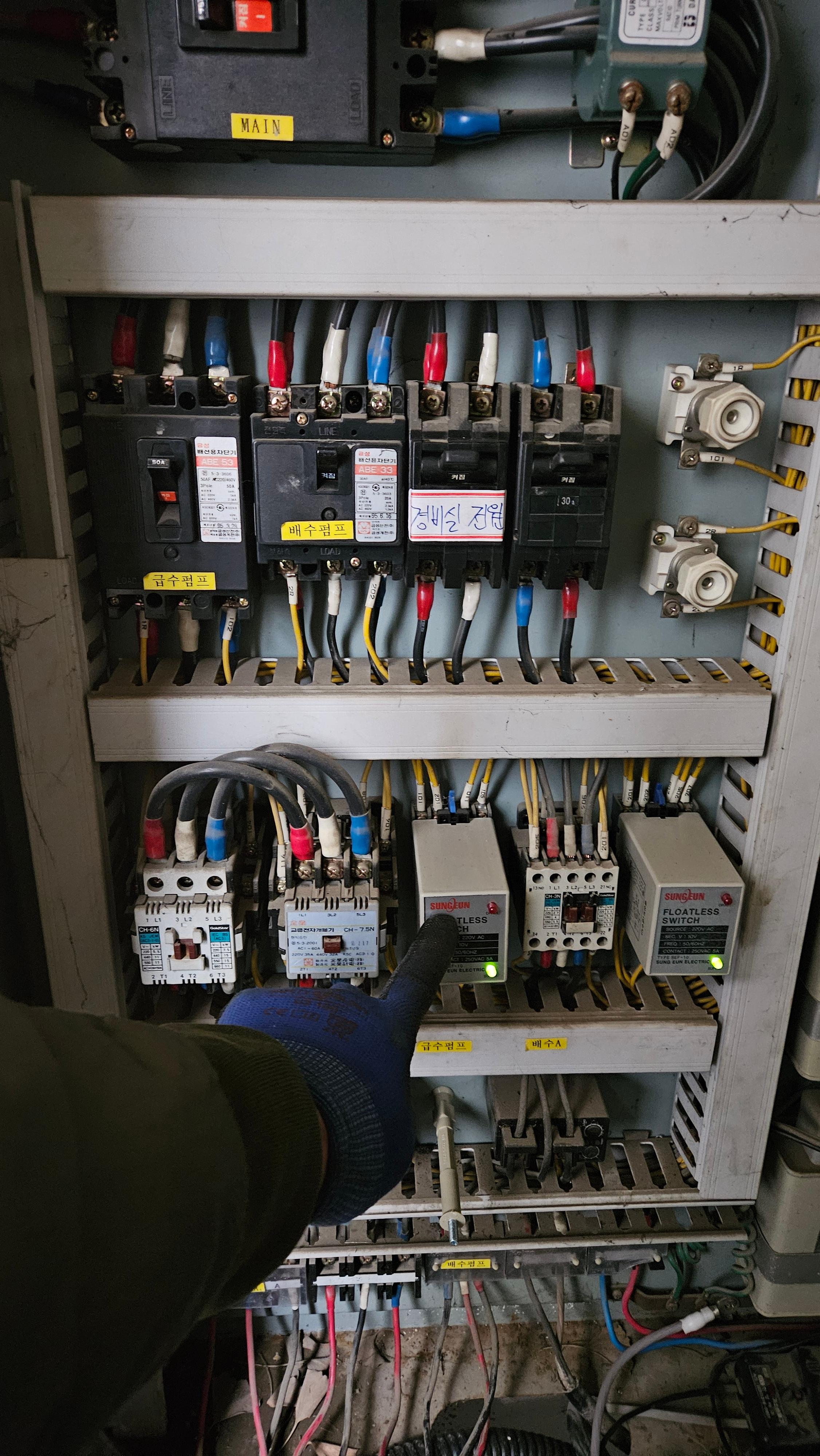

손가락으로 가르키는 부분은 고가수조 플로트레스 스위치로 램프가 점등하면 고가수조에 물이 없어 급수펌프가 작동하게 됩니다



고가수조에 물을 충분히 올린후 단수전에 작업을 끝내야합니다

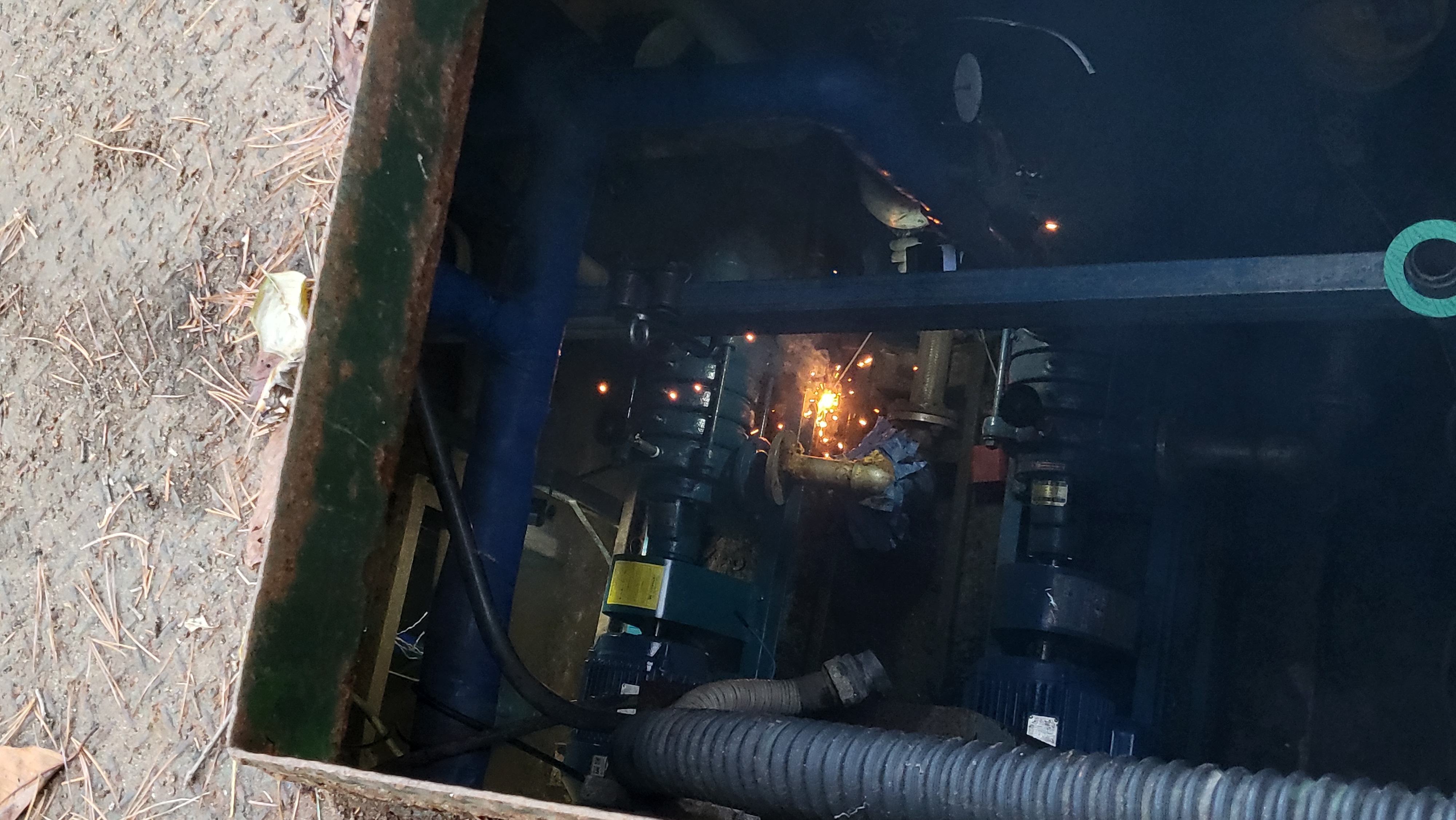

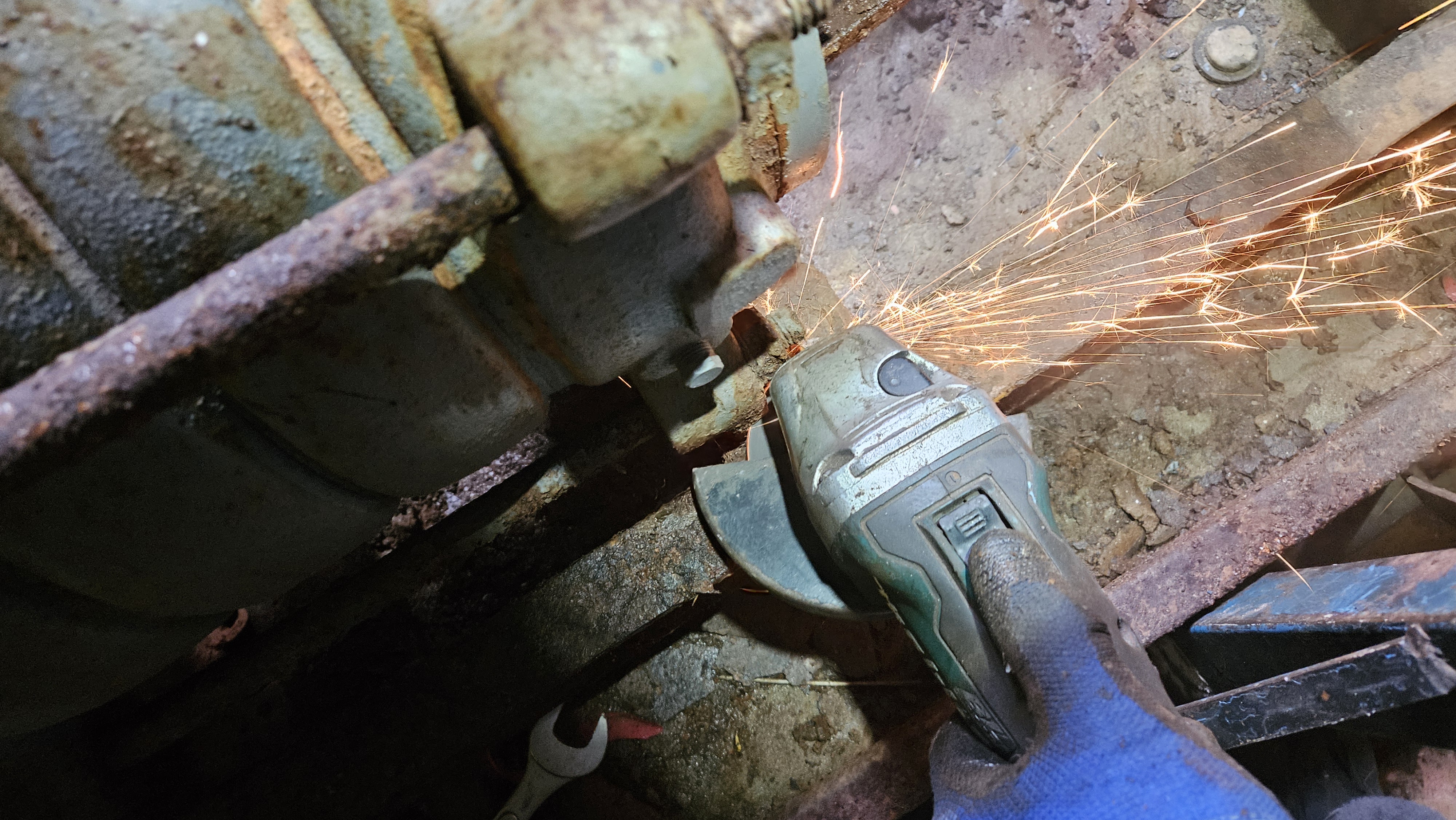

구리스패킹에서 물도 새고 부식이 심해 고정볼트가 풀리지 않아 절단하고 있습니다



먼저 모터를 옮기고 있습니다

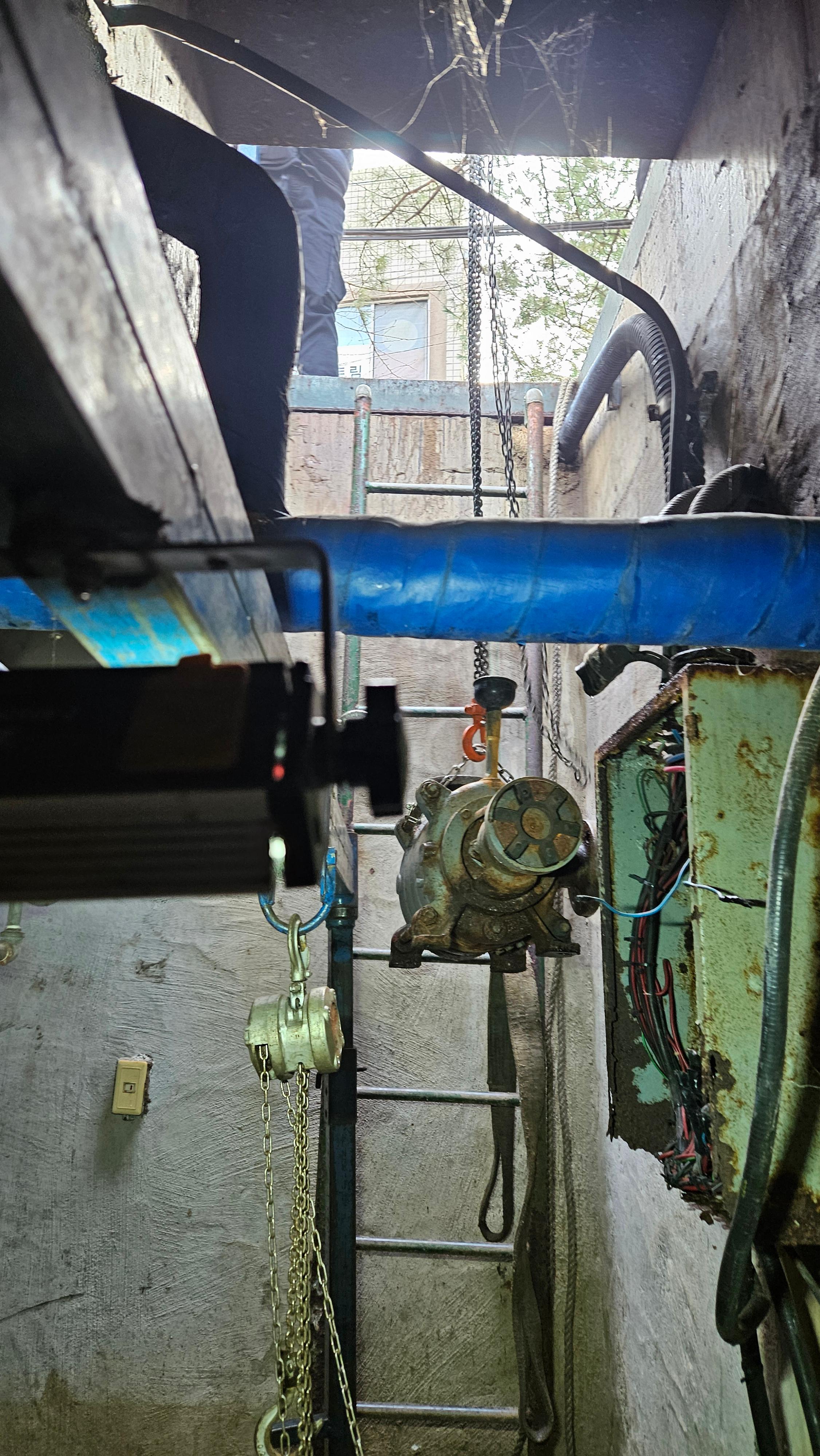

모터 인양중

펌프도 옮김니다

펌프인양중

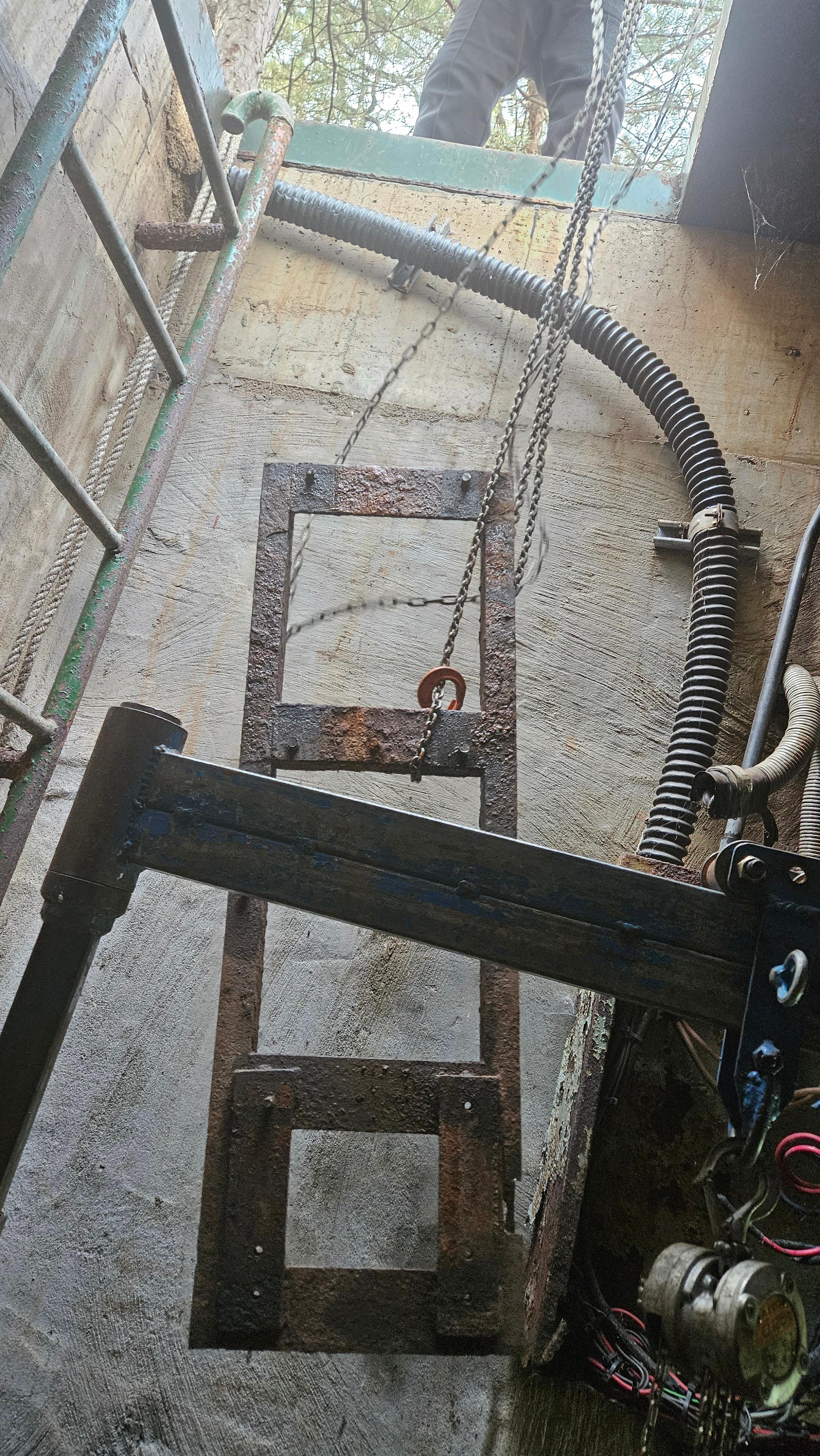

펌프 베드도 인양합니다

기존 펌프 모터 펌프베드



펌프 모터 펌프베드 철거후

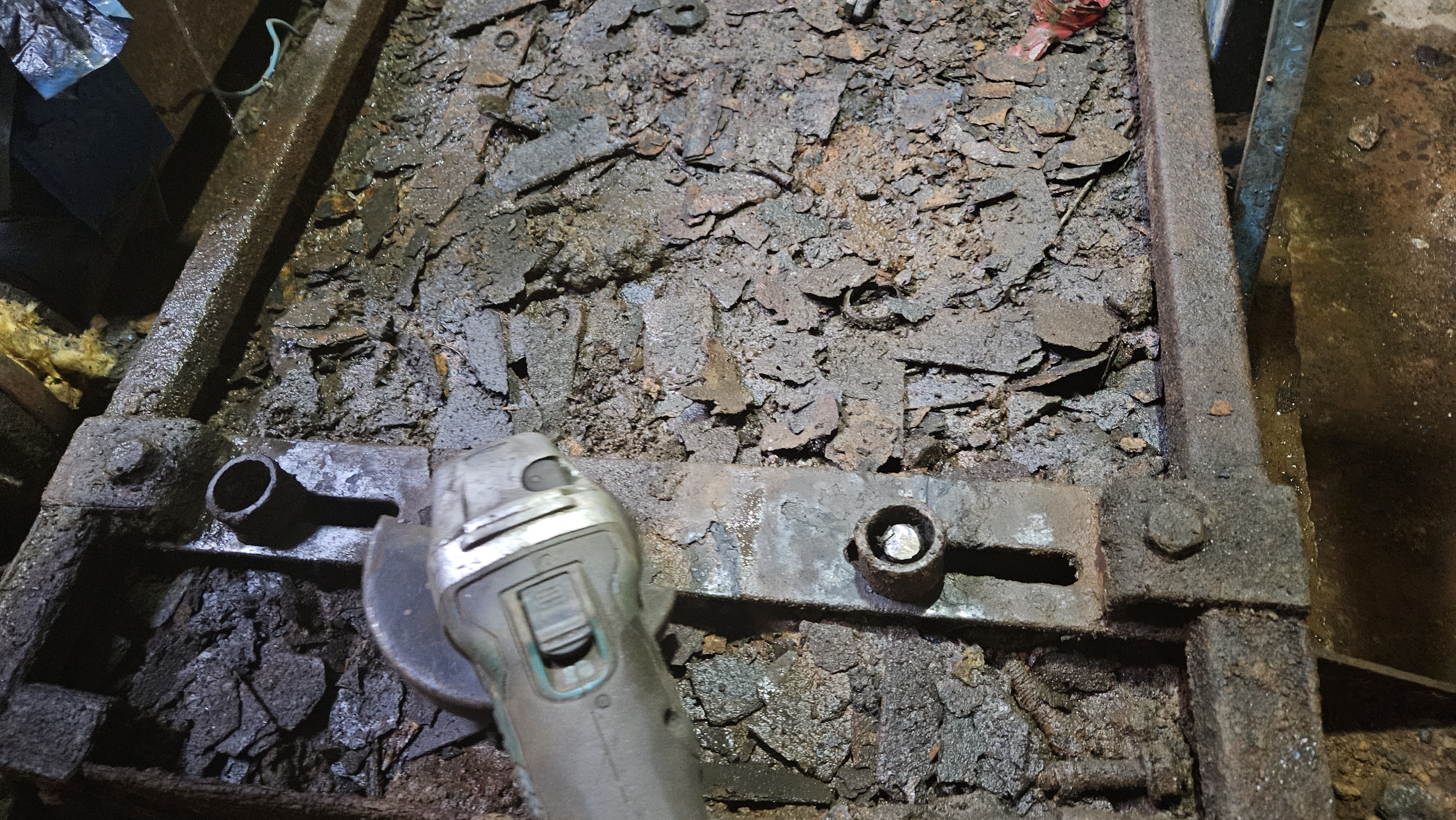

기본 펌프방진베드를 정리합니다

흡입구및 토출후렌지 이물질제거중

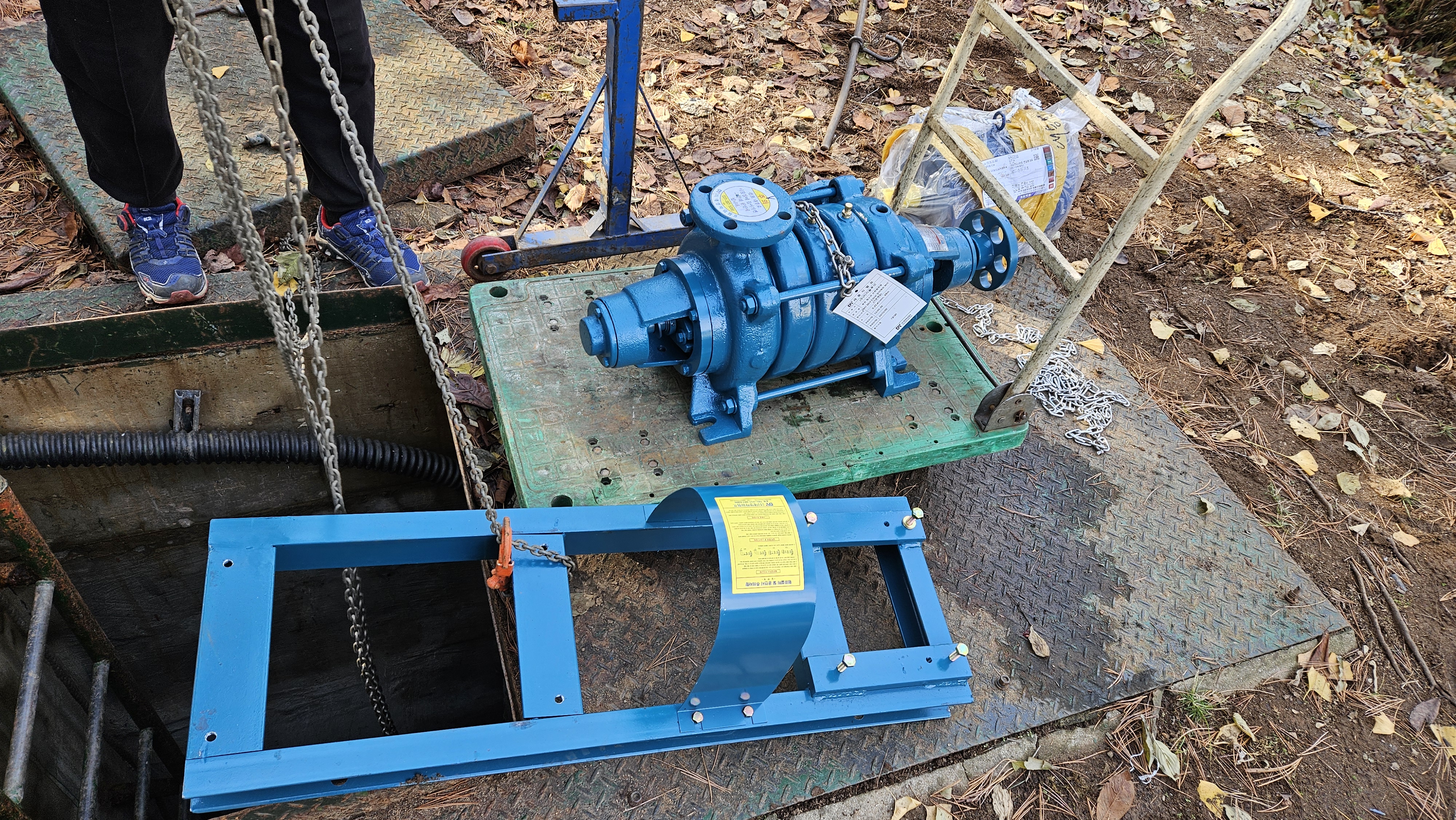

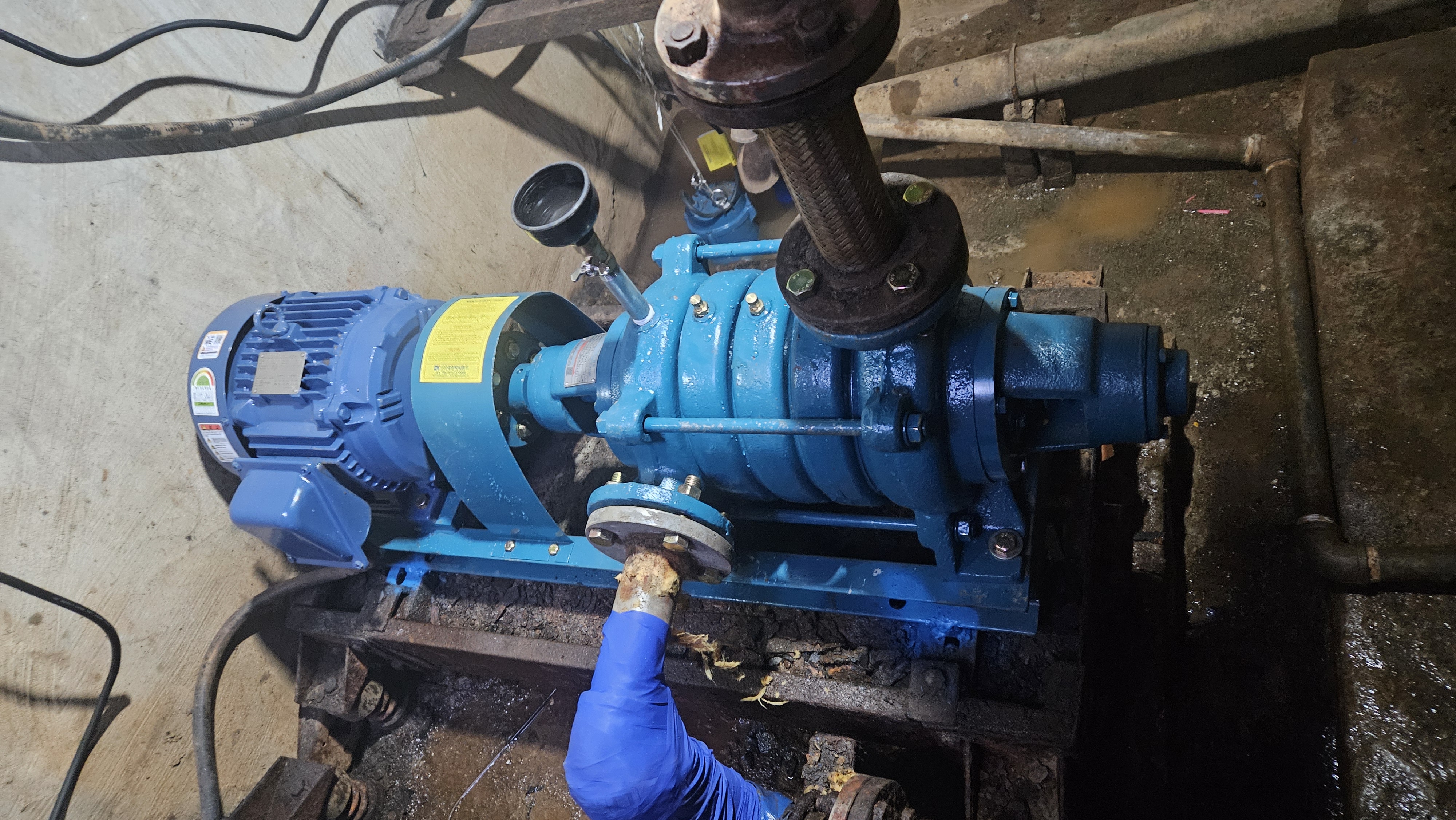

교체 해드릴 DMV 50-4 5.5kW 용 대영파워펌프 다단펌프 메카니칼씰타입

먼저 펌프 베드가 들어갑니다



펌프베드를 방진가드위에 놓고 펌프가 조립됩니다

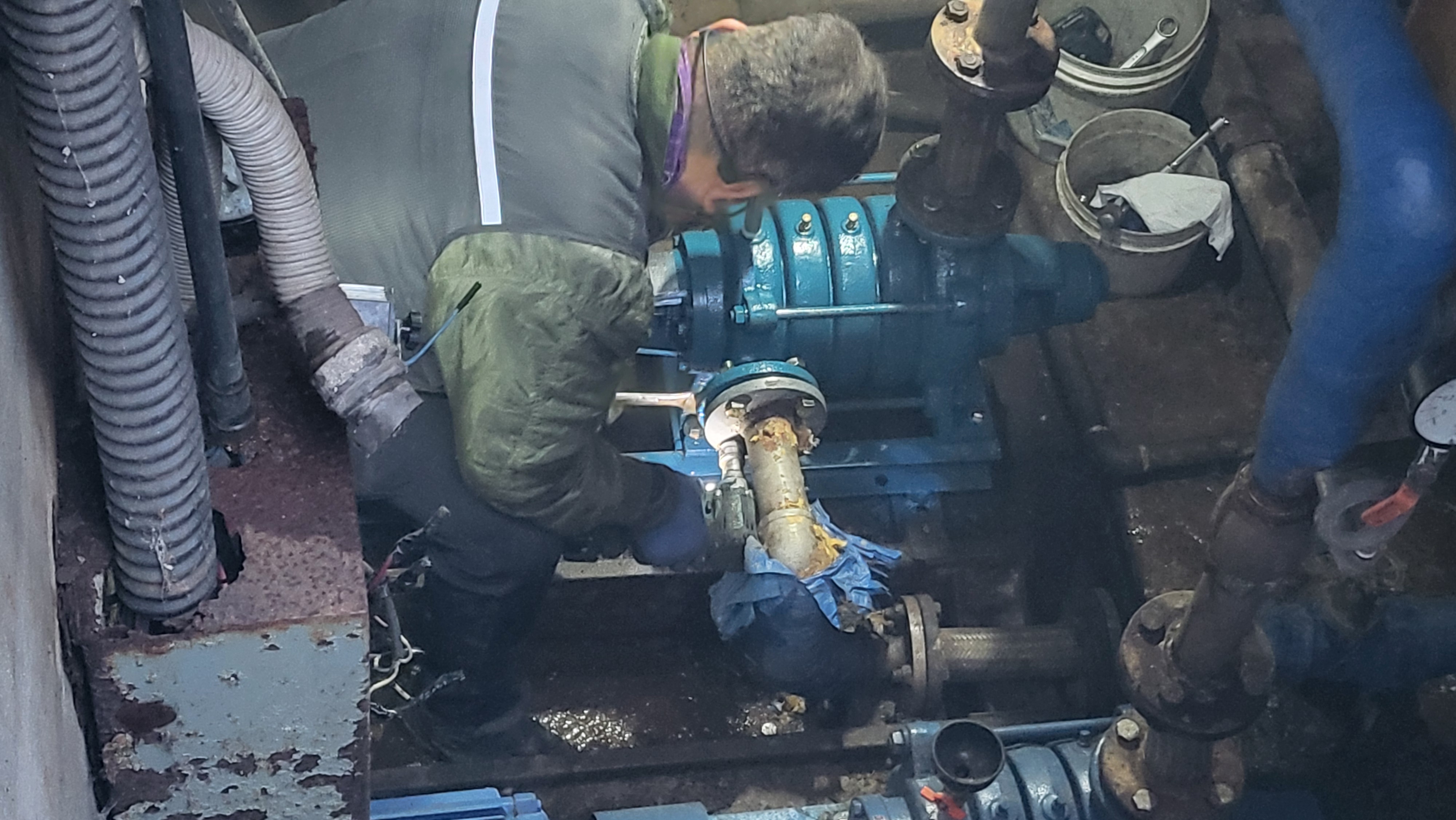

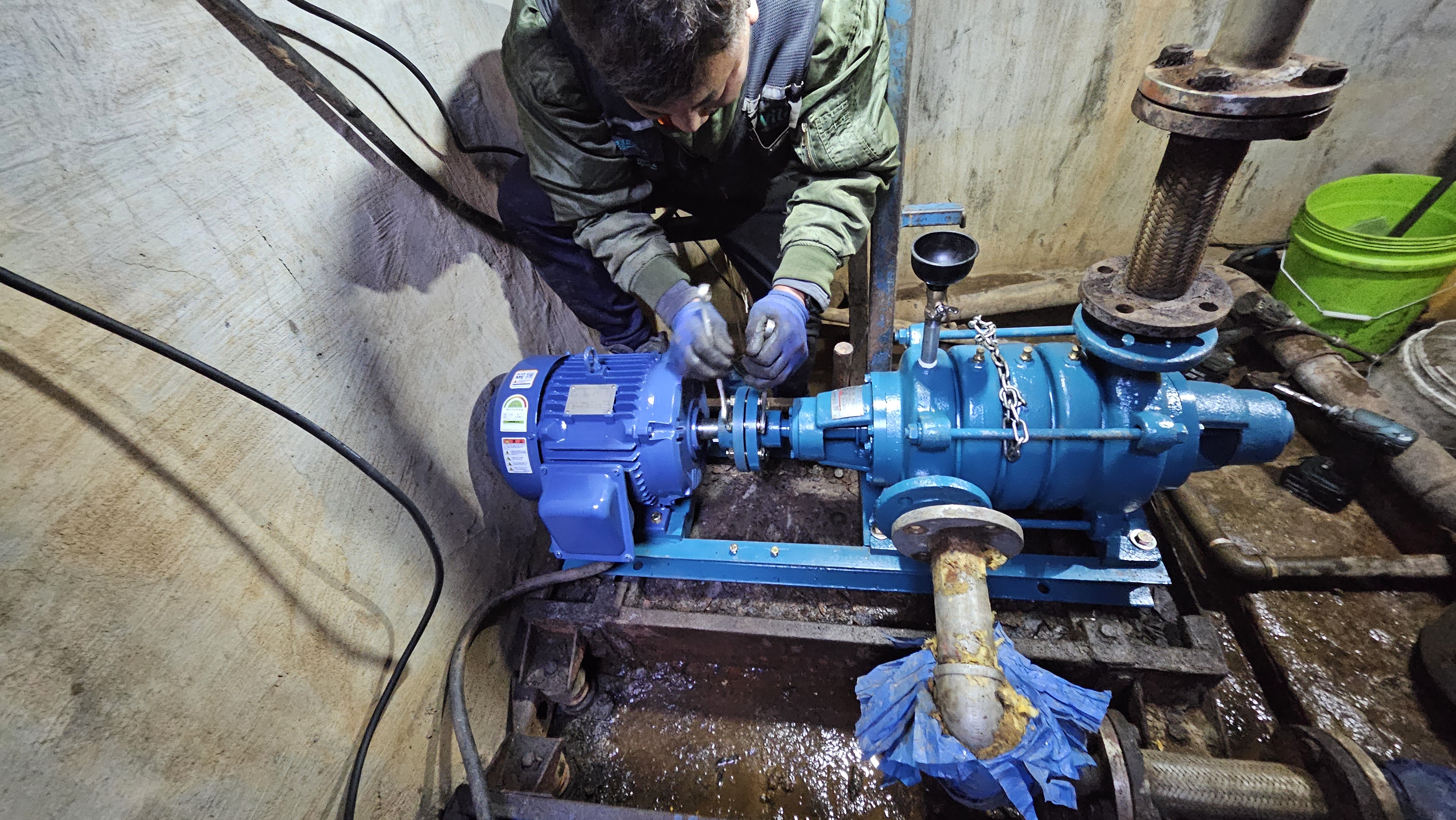

모터가 이제 자리를 잡고 펌프와 모터 축정렬중입니다

모터는 효성프리미엄급 IE3 5.5kW 4P 7.5마력4극 입니다

모터와 펌프 축정렬이 잘되면 후렌지 커풀링 고무볼트가 잘 조립됩니다

축정렬후 펌프베드를 용접으로 방진베드고정합니다

그후 토출 후렌지를 조립합니다







흡입구 후렌지를 조립합니다

먼저 토출또는 흡입구 후렌지를 조립한다면

모터와 펌프 축정렬등이 제대로 되지 않습니다 펌프와 모터가 먼저 편하게 안착된다음 배관이 조립되어야 합니다

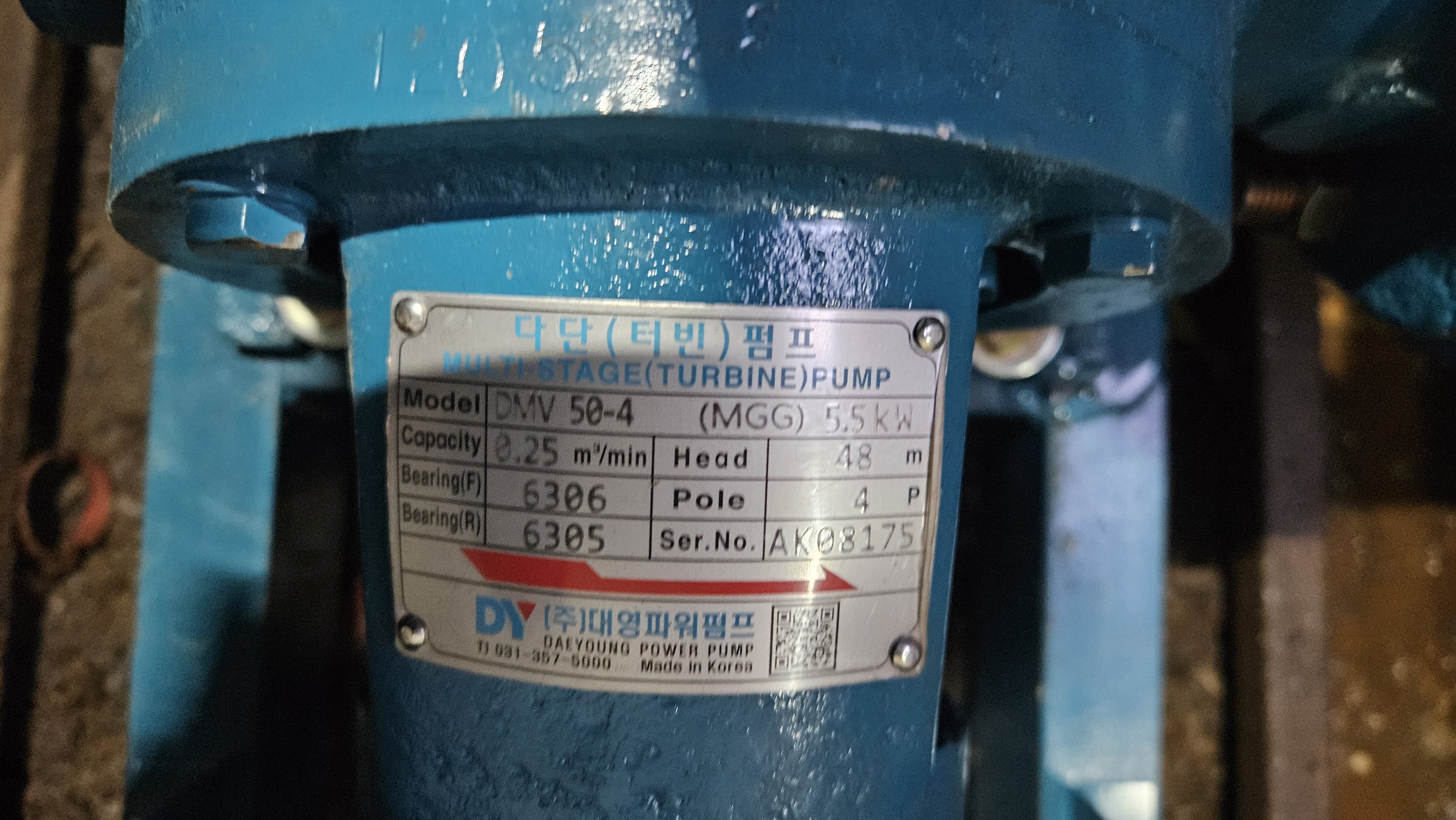

DMV50-4 MGG 5.5kW

DMV 대영파워펌프 다단펌프

50-4 흡입구 토출구 후렌지50A 4단 임페라4개란뜻

MGG M축봉장치 물이누수가 없는메카니칼실 타입이며 GG 펌프케이싱과 임페라가 GC200(회주철)재질이란뜻입니다

5.5kW 사용동력 7.5마력

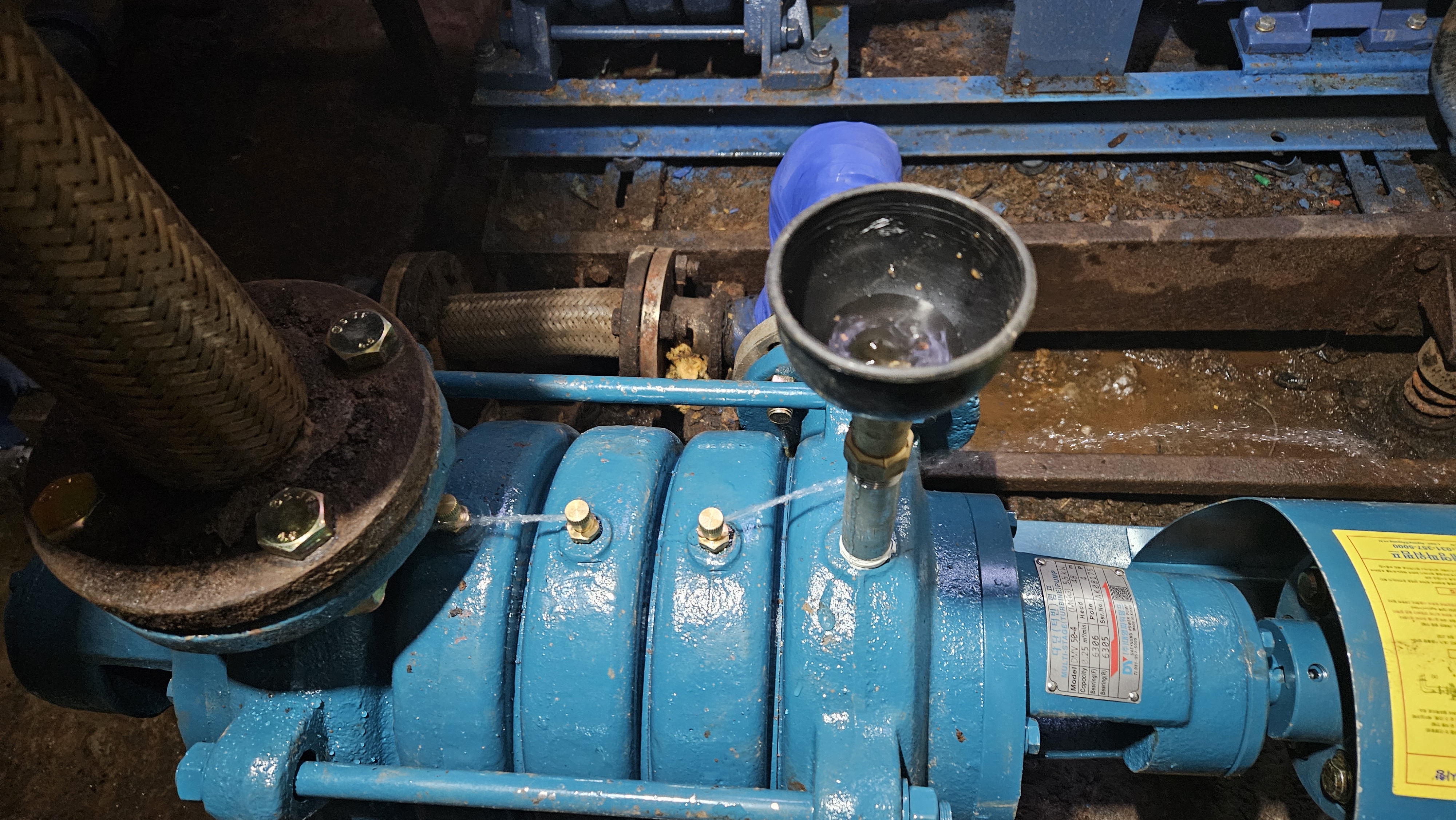

에어빼기 각 단수마다 에어를 충분히 빼줘야합니다

배관 보온및 마무리 지하미트라 크게 보온은 필요하지않습니다

시운전 22.2A 조금높게 나오네요

이유는 예전 건물이라 사용전압이 3상220V 입니다 그만큼 물에 이동양이 많다는 뜻이기도합니다

여름에 교체해준 급수펌프A도 21.3A나오네요

전류가 모터 전암페어보다 아주 살짝높지만 급수펌프경우 어느정도 운전하다 고가수조에 물이 차면 자동으로 정지되기 때문에 큰문제는 없다고 봅니다

펌프의 양정이 48m용이기때문에 높이에 따른 양정이 약간 높다고 볼수있습니다

자동제어판에서 모두 자동으로 놓고 스스로 정지하는지 확인합니다
