경기도 부천에 있는 모 대학교 옥상에 있는 구내식당 배기팬 모터 소손입니다
식당배기팬은 6호 10마력4극입니다
학교시설팀 전기 담당이 자동제어판넬 eocr이 계속 트립되자 점검
모터소손같다고 점검으뢰들어와 체크해보니 모터 권선 소손이였습니다
2025년1월초 왜 추운날만 옥상이 걸리는지 ㅎㅎ
단단히 준비하고 출발
그래도 해빛이 있으면 그나마 괜찮습니다
송풍기 명판 6호는 시로코팬 크기입니다
거기에 회전수에 따라 모터 마력이 정해집니다
회전수를 빠르게 하면 배기되는 바람양과 속도가 빨라질테고 그만큼 사용동력은 올라갑니다
자주 듣는 질문에 몇마력 송풍기요 하는데
사진에 있는 6호 송풍기가 10마력4극이 설치될수도 있고
1마력4극 6극 3마력4극등 회전수에따라 너무 많습니다
꼭 호수 송풍기의 크기와 마력을 같이 말해줘야 수리시 준비하는 부품등이 틀려집니다
v벨트 풀리는 그대로 사용해야하니 파손안되게 보강을 해서 분리하니다
준비해온 효성7.5kW4P 10마력4극 프리미엄급 IE3입니다

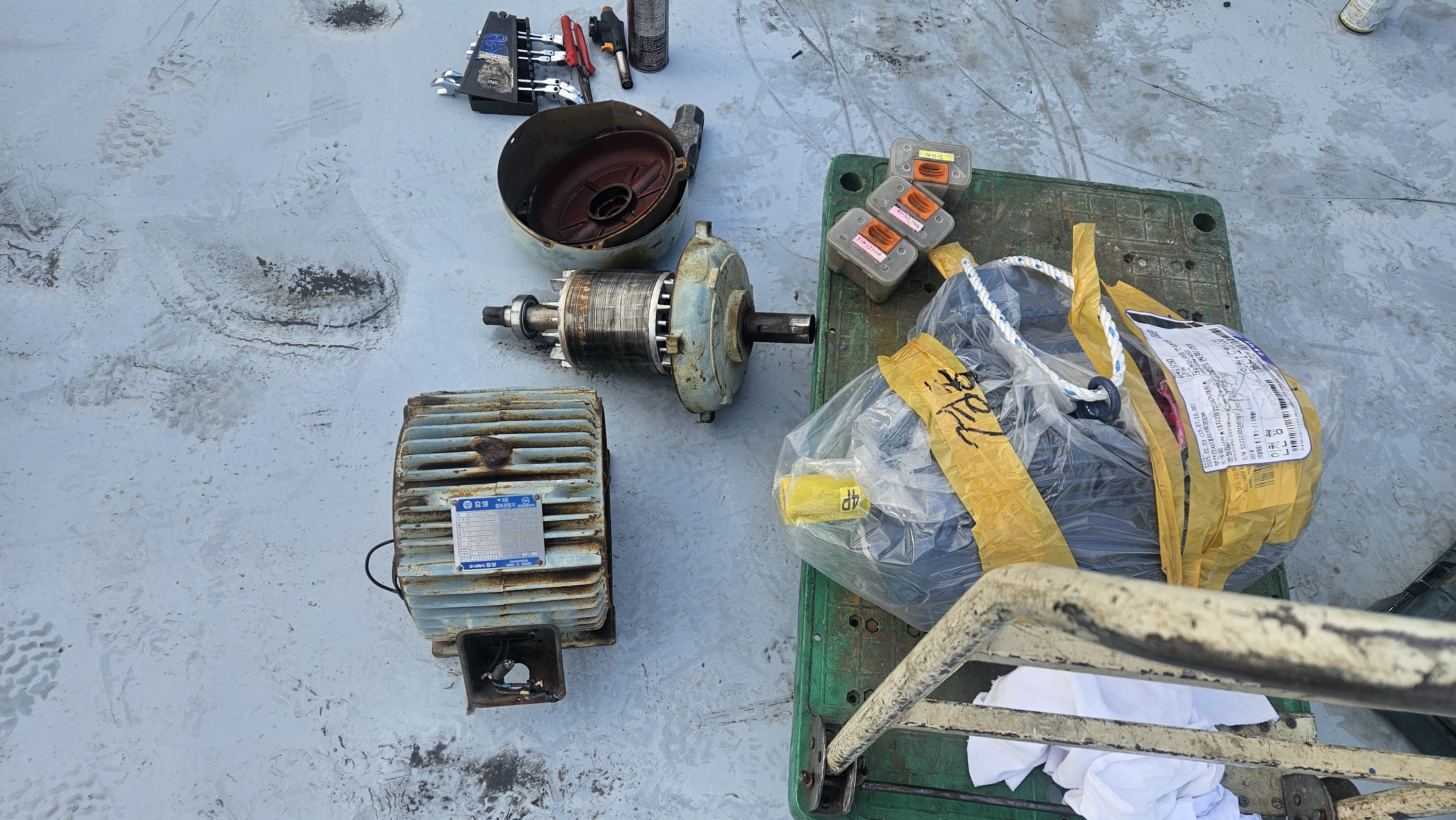

오래된 일반모터와 비교샷

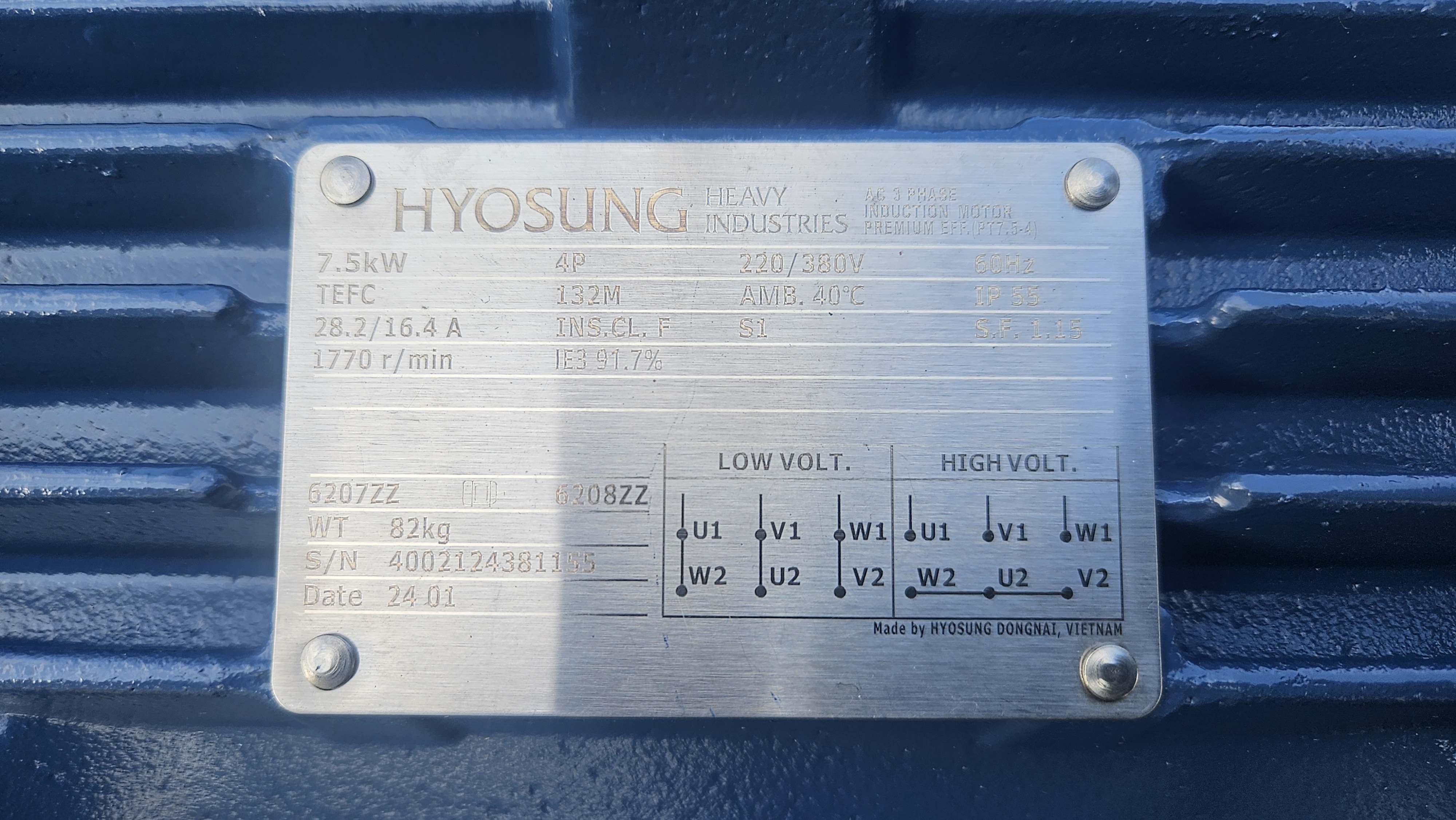

효성3상유도전동기 7.5kW4P 프레임132M 220/380V겸용
구형에 비해 조금 무거워졌습니다
프리미엄급으로 코일이 기존 일반모터 고효율모터 이제는 프리미엄급만 생산되며
내부 권선(코일)이 많이들어가 있습니다
직업상 허리가 안좋아 복대하고
기존 전기선이 그냥 꽈배기로 연결되어 터미널 연결을위해 벗끼고 있습니다
터미널과 볼트로 연결
소손된 이유는 꽈배기 부분에서 접촉불량이 일어난것 같습니다
모터 교체 완료 시운전
