LS인버터 380V20마력 SV150iG5A-4 모델 에서 LSLV0150G100-4 EONN으로 교체

인천광역시 서구 청라지구에 모 수영장 순환펌프로 사용중인 주펌프 LS인버터 380V20마력 SV150iG5A-4

하루에 한두번씩 다운이 되어 껏다가 키면 정상작동을 한다고 합니다

관리자 분께 인버터가 다운될때 꼭 에러 코드라든지 모니터에 사진을 부탁드렸습니다

관리자분이 보내온 동영상을 보니 에러코드가 GFT입니다

LS 인버터 SV-iG5A 모델에서 GFT 에러코드는 지락전류 인버터 출력측에 지락이 발생하여 지락전류가 흐르면 인버터 출력을 차단합니다 라고 설명서에 나와있습니다

지락은 전기 기기의 일부를 대지에 잇는일로 절연이 파괴되어 대지로 전기가 흐르는것을 의미

여기서 누전은 절연이 불완전하여 설계한 회로 밖에서 전류가 흐르는것

누설절류 절연체를 통과하여 흐르는 약한전류

지락 누전 누설절류 비슷한것 같으면서 헷갈리네요

하여간 지락이라고 하네요 설명서에는

하지만 그동안 경험상 지락보단 인버터 사용이 오래된경우

인버터 자체의 고장으로 판단됩니다

​

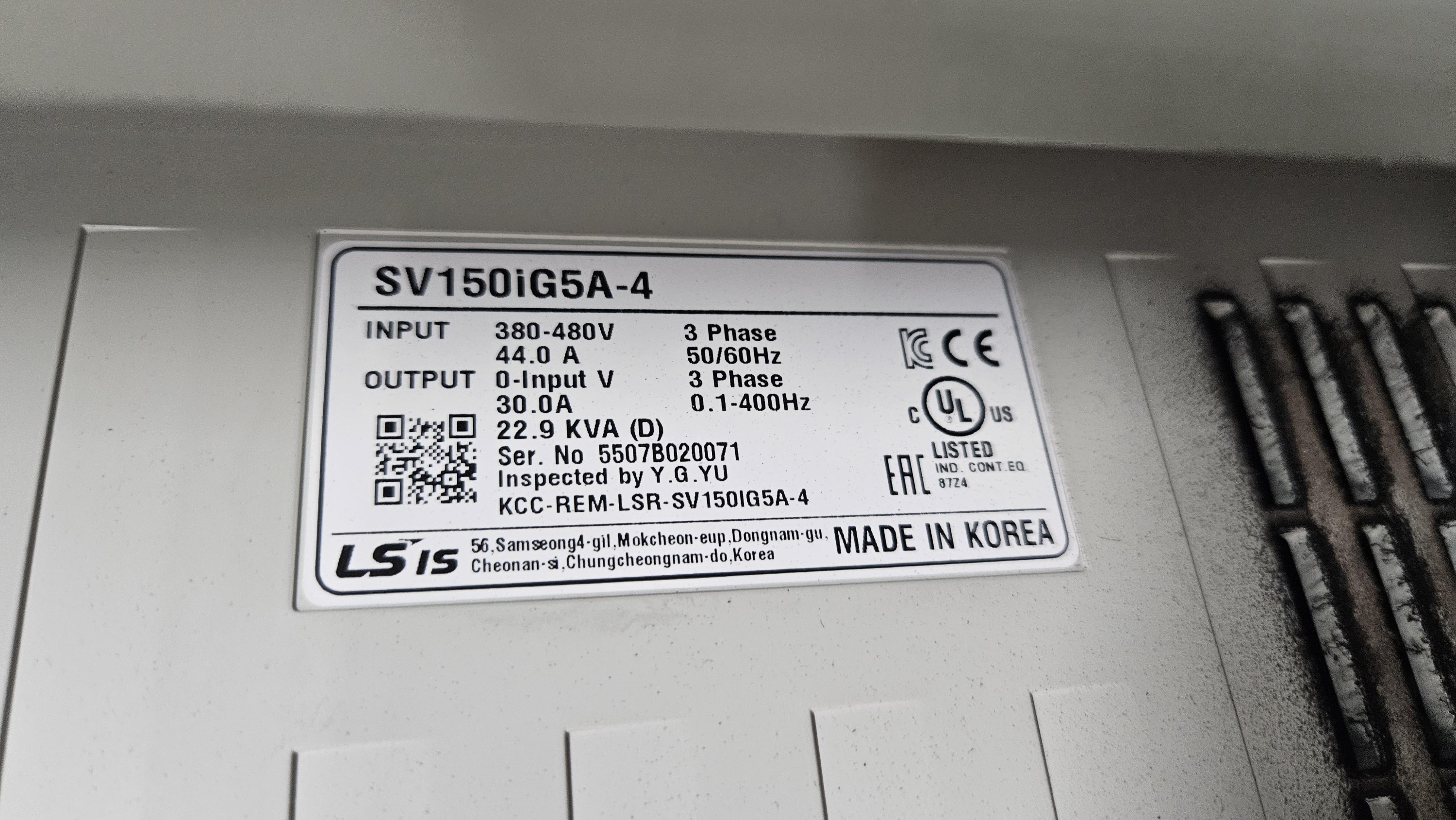

LS 인버터 측면을 보면 이렇게 스티커가 붙어있습니다

SV150iG5A-4 인버터 형식

이부분은 SV- iG5A 인버터 종류이며

150 이분은 적용전동기 용량이라고 보시면됩니다

004면 0.4kW 015면 1.5kW 따라서 150이면 150kW 가됩니다 각각 마력으로환산하면

0.5마력 2마력 20마력 이렇게 이해 하시면됩니다

IN PUT 입력전압입니다 380~440V 입력이네요 3상

또한 중요한게 암페어입니다 44.0A 까지 사용할수있네요 전 마력보단 암페어에 적용해야한다고 배웠습니다

OUTPUT 말그대로 출력 전압 3상출력이며 30A라고 되어있네요 헤르즈변경은 0.1~400Hz

헤르즈는 모터의 회전수라고 생각하시면되겠죠

120*60Hz/극수

따라서 우리나라의 Hz는 60Hz입니다

따라서 4극 모터 적용경우 전원을 넣으면 분당1800회전이 나옵니다 60으로 나누면 초당 30회전

0.1~400Hz까지 조절이 가능하다고 하닌까

인버터를 사용하는가장큰이유중하나가 모터의 회전수를 제어하는 부분입니다

물론 인버터를 사용하는 이유는 여러가지가 있습니다

그중 가장 큰부분이 자유롭게 회전수조절에 있습니다

위 공식에 대입해보면

120*0.1/4 =3 인데 이렇게는 사용을 안해봐서 장담을못하겠네요 이론적인거겠죠

분당3RPM에서 12,000RPM까지 조절이 가능하네요

보통 120Hz이상은 사용을 하지 않습니다

대부분 60Hz이하 사용입니다

120Hz를 사용할려면 2극 모터를 사용하면되닌까요

각각 거기에 맞는 극수모터가 있으니 잠시사용은 몰라도 .......... 그냥 제생각입니다

​

요기까지 간략하게 인버터를 제가아는한 말씀드리고

혹시 몰라 인버터에 나와있는 에러코드대로 모터의 리드카바를 열어봤습니다

지락 특별히 접촉되는 부분은 없는것 같습니다

수영장기계실에 잠시 환기가 고장나서 부식이 순식간에 발생은 했지만 절연상태가 나뻐지진 않은것 같습니다

사용하는 순환펌프는 입형다단펌프입니다

단자대에서 모터와의 절연체크 모터코일은 각상저항상태도 양호합니다

인버터 전압도 55Hz운전이라 양호합니다

​

수영장측에서 위에 60Hz로 운전되는 예비펌프 순환능력이 약하게 올라온다하여

인버터에 걸리는 암페어를 보니 정말 순환펌프모터 암페어가 많이 차이가 나네요

55Hz로 운전되는데 16.9A

60Hz로 운전되는 11.6A 결국 더 빨리 회전하는 펌프가 반대로 일을 더 못하는것으로 판단됩니다

이부분을 유량하고 비례하며

임페라 소손등으로 인하여 순화펌프내의 물의 이동양이 적다고 볼수도있습니다





인버터를 교체가 정답인것 같습니다 에러부분에 따라

혹시몰라 인버터크기를 측정해놓습니다

여기서 하나는 예비 하나는 주펌프 인관계로 인버터와 펌프 모터를 서로 바꿔 일주일후에 괜찮다면 100%인버터 문제 이기때문에 수영장측에 그렇게 설명드렸습니다

​

일주일동안 인버터가 트립되지 않은거로 보아 인버터 이상이 맞는것 같습니다

​

요즘은 iG5A스리즈에서 G100 타입으로 바뀌였습니다

기존 인버터 결선은 간략하게 외부온오프입니다

입력 출력 선이고요

그래도 혹시몰라 한번더 표시

기존인버터 판넬에서 분리중

신형G100시리즈와 비교샷

G100시리즈 단자대 조금 작어진듯합니다

인버터 기존판넬에 설치중

조작선 결선중

문제는 설치했는데 동작을 안하네요 ㅎㅎ

이럴땐 고민없이 LS산전 1544-2080으로 전화주시면 됩니다

전 구매처에서 사장님이 신속히 알려주셔서

접속불량이라고 나오네요 인버터 자체는 이것저것 입력 해보니 이상없고

다시 천천히 단자대 접속을 하니 정상작동 G100 단자대가 좀 작다보니

이제 제가 필요한 설정값 55Hz를 입력합니다



펌프를 수리후 작동하니 펌프도 이제 정상적으로 유량이 나오네요

18A



운전 Hz는 55Hz입니다

입형펌프 모터의 회전수는 2극 동기속도3600rpm 이닌까 3600/60하면 Hz당60회전 여기서 다시 55Hz로 곱하면60*55Hz=3300rpm으로 펌프가 회전하네요 물론 여기서 모터특성상 슬립을 빼면 조금더 회전수는 낮아지겠죠

결국 순환펌프용략은 과다 설계되어

이부분을 인버터를 사용하여 회전수를 줄여 적정유량을 사용하게 했다고 생각됩니다

제어 했다고 봐야겠죠

수영장 순환펌프 제어판넬입니다 인버터는 단지 외부 온오프 입니다
