서울 용산구에 있는 모 아파트입니다
아파트 입구에 폭포가 있는데 자동 급수장치가 고장이 나서 시간때별로 일일이 수동급수를 하고 있다고 합니다
만약 이경우 수동으로 운전할경우 펌프 제어장치가 급수 자동센서와 연결되어있다면
물부족으로 폭포에 사용하고있는 펌프도 고장날수있어 긴급으로 조치를 원하였습니다
먼저 아파트측에 폭포 자동제어판넬과 센서 자동밸브사진을 부탁드렸습니다
수위센서는 전극봉으로 되어있네요
폭포 자동제어 판넬 내부입니다
펌프 마그네트와 타이머에 의해 아마 낮에만 가동하게 할것 같습니다
프론트레스스위치는 전극봉이겠죠
판넬 외부 모습입니다
자동급수는 정수위밸브를 사용했네요 구경50A
삼양정수위밸브YAW-3 모델이네요
단자대를 보고 펌프와 정수위밸브 제어전원 전극봉은4P인걸 확인할수있습니다
폭포 자동수위제어용으로 프론트레스스위치사용 낮에만 사용할수있게 타이머로 제어
삼양YAW-3 모델 정수위밸브입니다
솔레노이드밸브 모양이 변한걸로 보아 (하얀캡) 어떤이유에서 솔레노이드밸브가 소손된것으로 보이며
그래서 전원선을 짤라논것 같습니다
상부케이싱 분해및 다이아후램 분리
폭포에 물을 빼보니 폭포에 사용하는 심정용 수중펌프

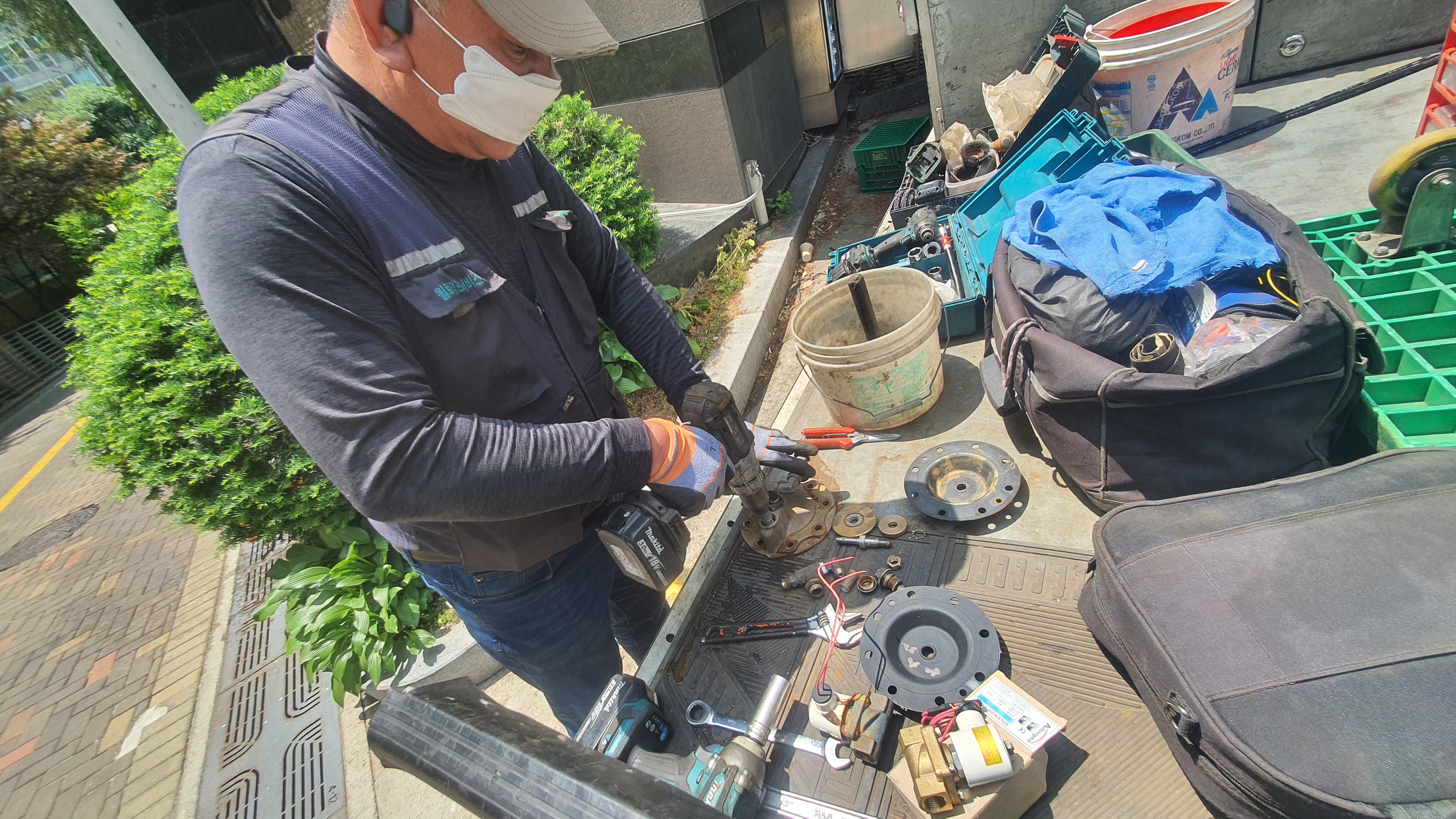

정수위밸브 상부케이싱과 다이아후램을 밖으로 갖고나와 점검수리중입니다
상부 부품 분해및 점검 다이아후램 교체 솔레노이드밸브교체 전
상부케이싱 크리닝

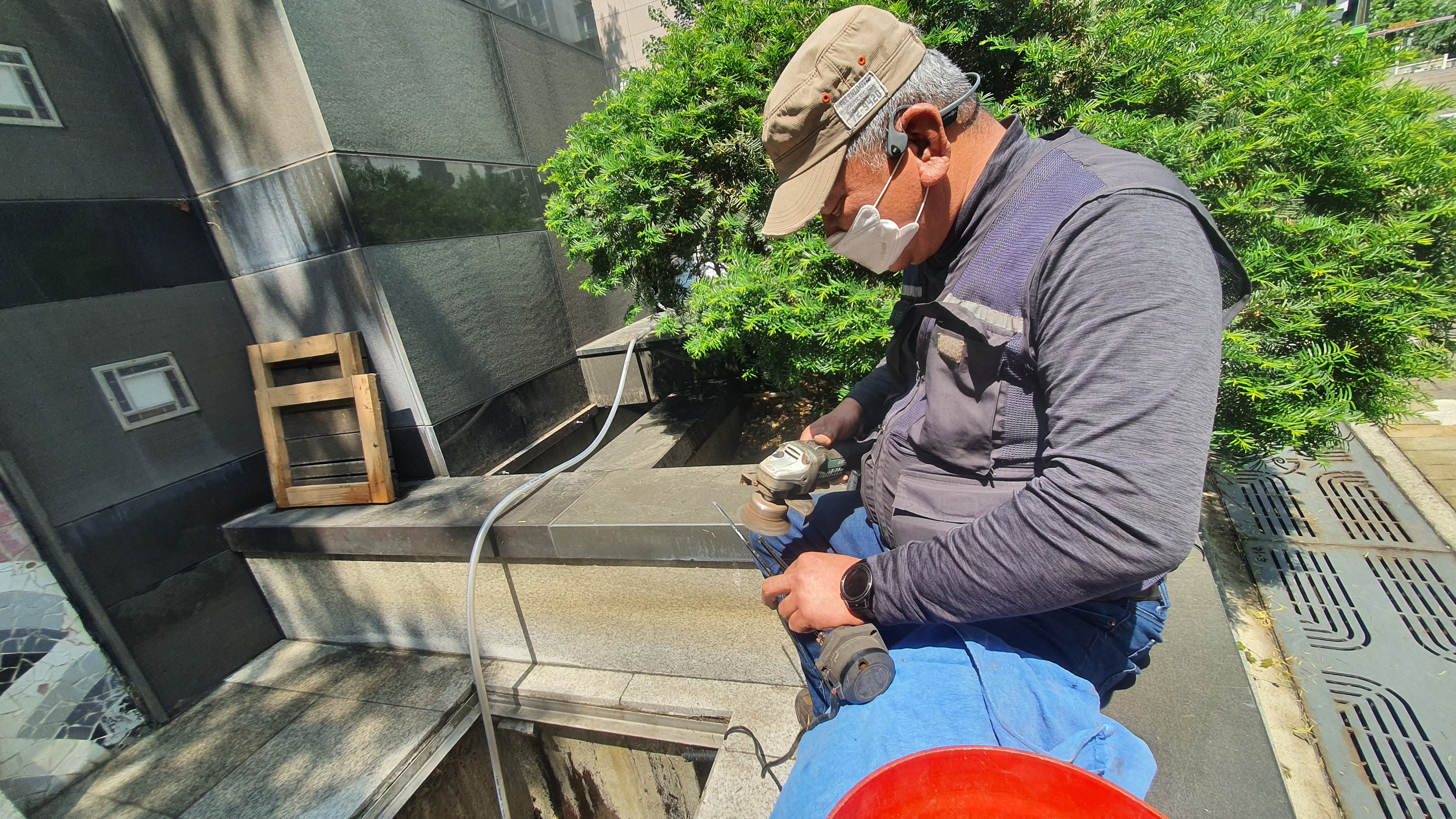

점검및 크리닝후 조립중
전극봉 도 크리닝합니다
4극 전극봉입니다
정수위밸브 다이아후램 조립
상부케이싱조립
전검이 용이하게 솔레노이드밸브 전원선을 짹으로 만듭니다
전원을 인가합니다
타이머도 조정하여 시간을 맞춰줍니다
폭포 상부에 모습입니다
이렇게 일자로 된곳에 물이 차고 전체적으로 골고루 내려오는 구조입니다
잠시후 물이시원하게 내려오네요
지정된 전극봉위치까지 물이 차오르며
급수가 됩니다
어느정도 급수가 되고 물이 차오르자 정수위밸브가 닫힘니다
아파트 직원분이 뭔가 했더니 이렇게 연꽃모양도 던져놓습니다 ㅎㅎ
보기 좋습니다
