부스터펌프시스템 7.5마력X3PUMP 시스템 한대만 운전 되어 점검및 조치

인천광역시 서구에 모교회입니다

소방펌프및 전체 펌프 점검및 교체 도중

관계자로부터 부스터펌프시스템에서 부수터펌프가 한대만 도는것 같다호 하여 점검후 조치 해드렸습니다

​

부스터펌프 시스템은 7.5마력X3PUMP 타입이며

​

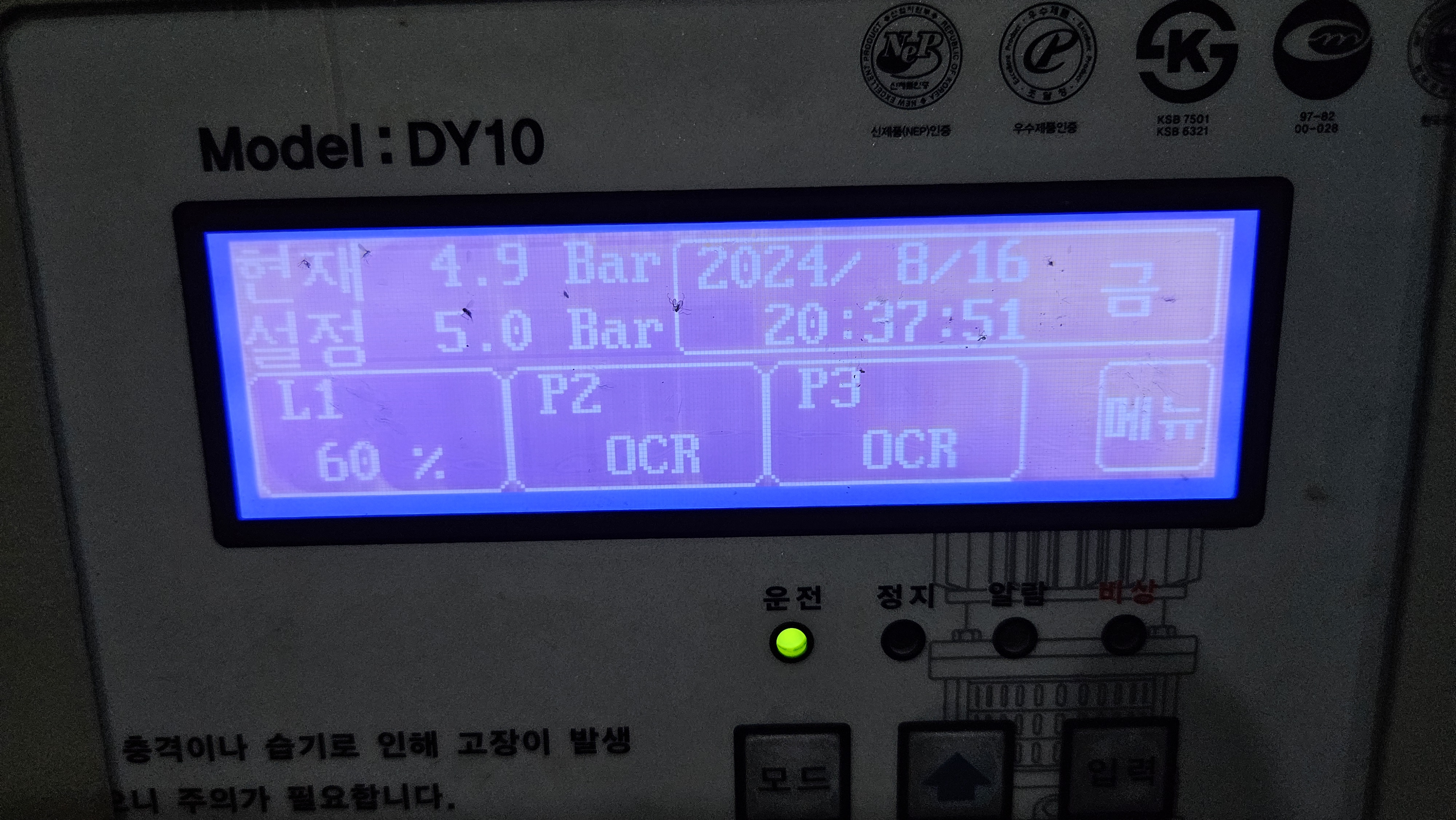

컨트롤판넬 스크린에 정말 한대만 인버터 운전이되고 두대경우 OCR 이 떠있네요

OCR은 펌프모터 과부하 상태로 자동제어에서 정지를 시킨상태를 말합니다

따라서 펌프 P1만 정상운전 펌프 P2 P3는 어떤 이유에서 정지된상태입니다

​

이경우 전원등을 차단후 충분히 펌프P2 P3를 점검해야합니다

판넬 내부입니다

인버터를 교체한 흔적이 있습니다

주펌프 한대만 인버터 운전이 되며 나머지 두대는 사용유량에 따라 자동적으로 직기동 되는 시스템입니다

압력탱크입니다

부스터 펌프시스템에서 압력탱크는 상당히 중요한 역활을 합니다

사용가의 사용유량에 따라 또한 새벽 같은 시간 물을 안사용할경우 부스터시스템이 배관내 유량및 압력변화가 없으면 정지 하게 됩니다

이때 최상층등에서 수도꼭지 화장실등을 사용할때 압력탱크내에 물이 먼저 반응하여 사용자가 불편없이 사용할수있게 합니다

만약 압력탱크 기능이 상실 압력이 없거나 과충진 또는 압력탱크내의 고무 브레이더가 터질경우

퍽하고 순간 물이 단절되고 에어가 나올수도있습니다

또 물사용량이 많을경우 기본 한대는 인버터 운전 또하나는 직기동시 순간압력이 높게나오거나 반대로 물사용량이 없다 순간 물을 많이 사용할경우 인버터 반응속도 때문에 압력이 급강하 할수있습니다

7.5마력X3PUMP 부스터 시스템

압력탱크 점검을 해보니 공기압은 없어

콤퓨레샤를 이용하여 적정압력을 충압합니다

사진에 있는 압력탱크는 브레이더 방식이 아닌 다이아후램방식입니다



판넬을 체크 해보니 열동형 과부하 차단기 부분이 모두 트립되어있네요

터치 스크린에서 펌프1번만 설정하고 판넬 단자대에서 모터의 소손여부를 체크합니다



모터 명판

펌프 명판

커플링 쪽을 보니 한대는 오래된 모델이고



한대는 교체를 한것 같습니다

제우스펌프 JVL8-80 모델이네요

제우스 펌프경우 메카니칼씰은 카트리지 타입이네요



커플링을 돌려보니 이상이 없는것 같아

펌프 에어빼기를 충분히 해줍니다

판넬 터치스크린에서 다시 펌프 P2 P3를 인식시키고

동작을 시켜봅니다

오래된 펌프가 약간에 베어링소음은 있지만 그런대로 쓸만하고 한대는 정상작동합니다

시운전시 암페어도 이상없는것 같습니다

3대 모두 비슷하게 암페어가 나오네요

한달반이 지난 지금까지 별이상없다고 합니다
