서울특별시 성동구에 있는 모 관계기관입니다
작년에 옥상배기팬 수리후
담당 주무관님께서
부스터펌프시스템에서 펌프한대가 소음발생한다고 하여
점검결과 기동시 심한 소음과 함게 운전되고있었습니다
아래 그때 찍어놓은 사진입니다
세고산업펌프로 두대가 운전됩니다
세고 부스터펌프 시스템
2펌프 1005모델 모터는 3.7KW 전원은 380V
전체적인 사진
펌프명판 SM 1005
모터 명판 현대 모터로 3.7kW 5마력입니다
교체로 결정이 되어
자재를 준비합니다
전체적으론 부스터펌프 시스템이며
준비해온 펌프는 입형다단펌프라 칭합니다
신품 신형으로 메카니칼씰은 카트리지 타입입니다
모터는 글쎄요 현대모터에서 자체적으로 모터를 바꾼것 같습니다
원가 절감이겠죠
작업준비입니다
부스터펌프 판넬에서 교체할쪽 펌프를 정지 시켜 펌프등록을 취소합니다
판넬디스플레이에 한대만 등록된걸로 나옵니다
전체적인 판넬 내부 회로
인버터는 한대입니다
모터 리드박스 열고있습니다
리드박스 결선 확인 및 리드선 분리

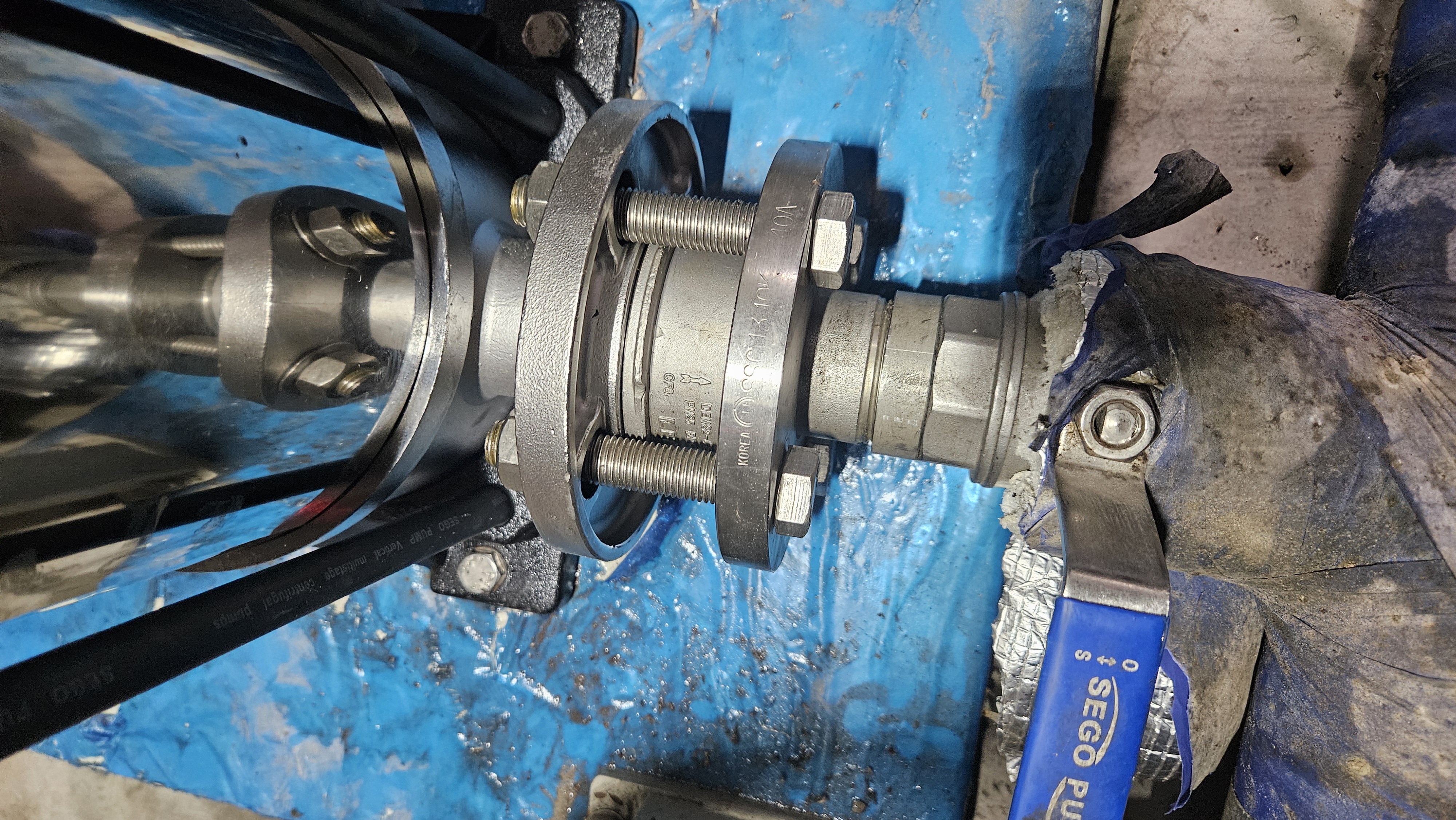

입형펌프 베이스에서 분리중

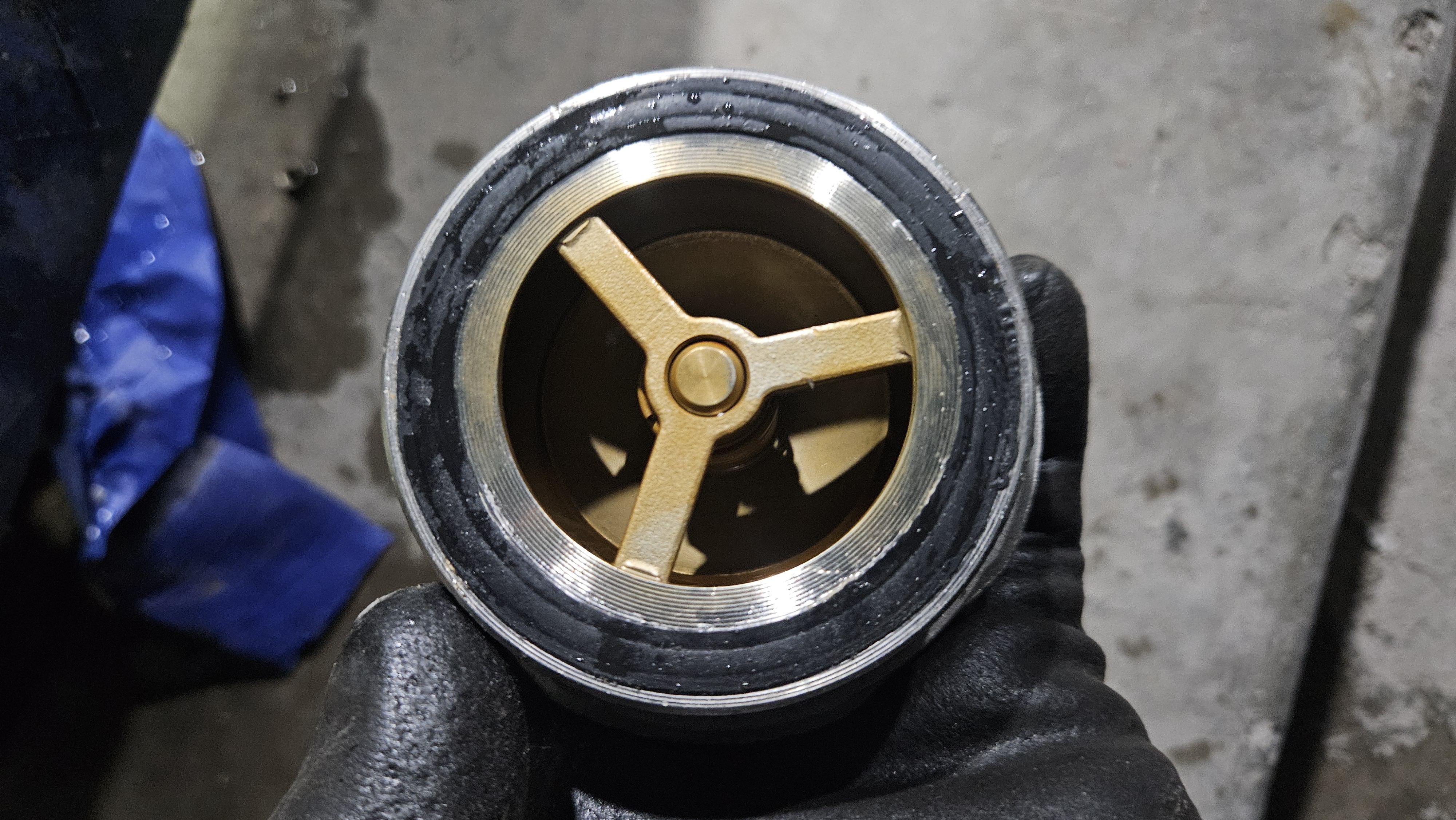

판체크밸브 점검
부스터펌프시스템 입형펌프 한대 분리
신품과 비교샷

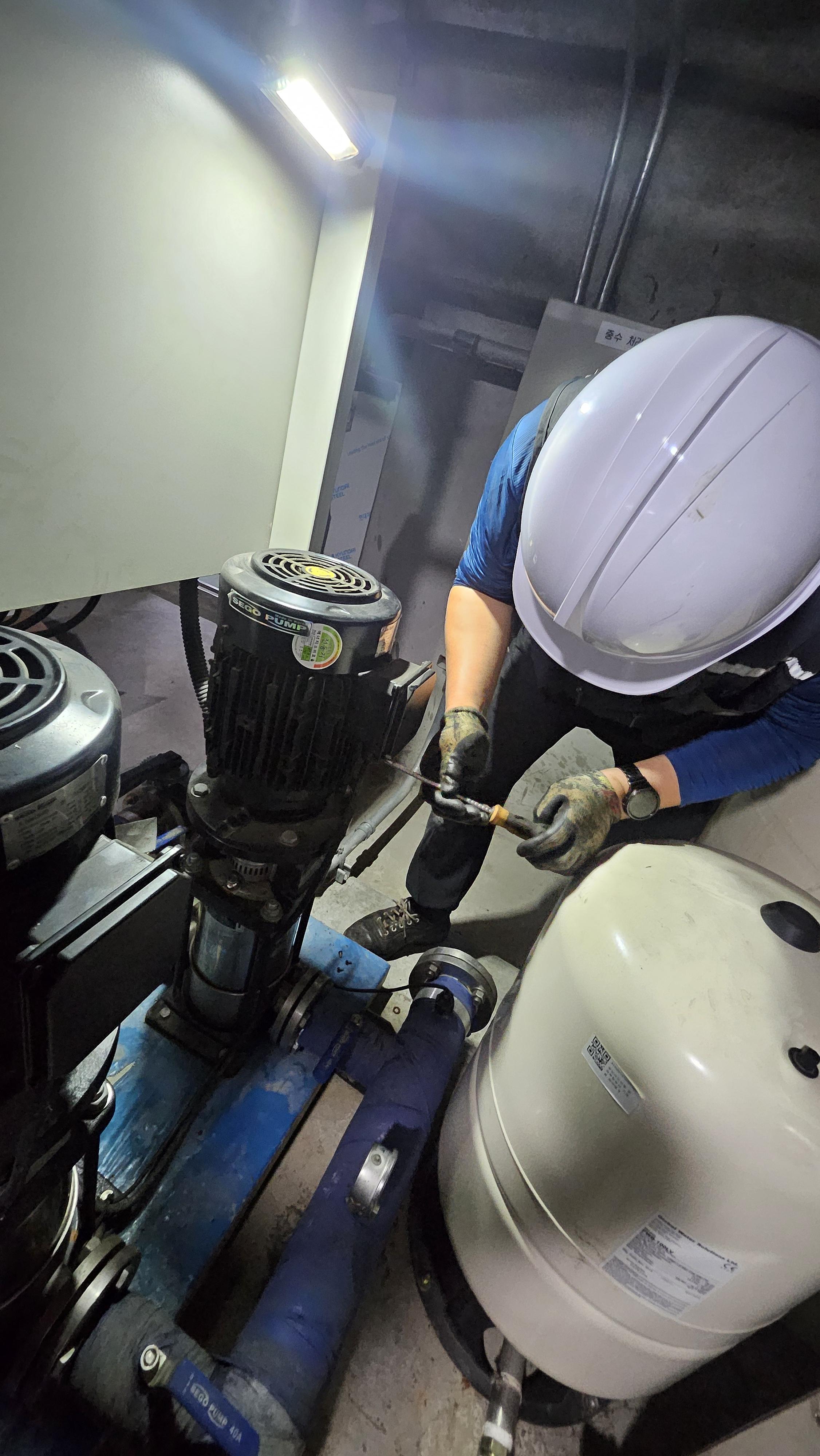

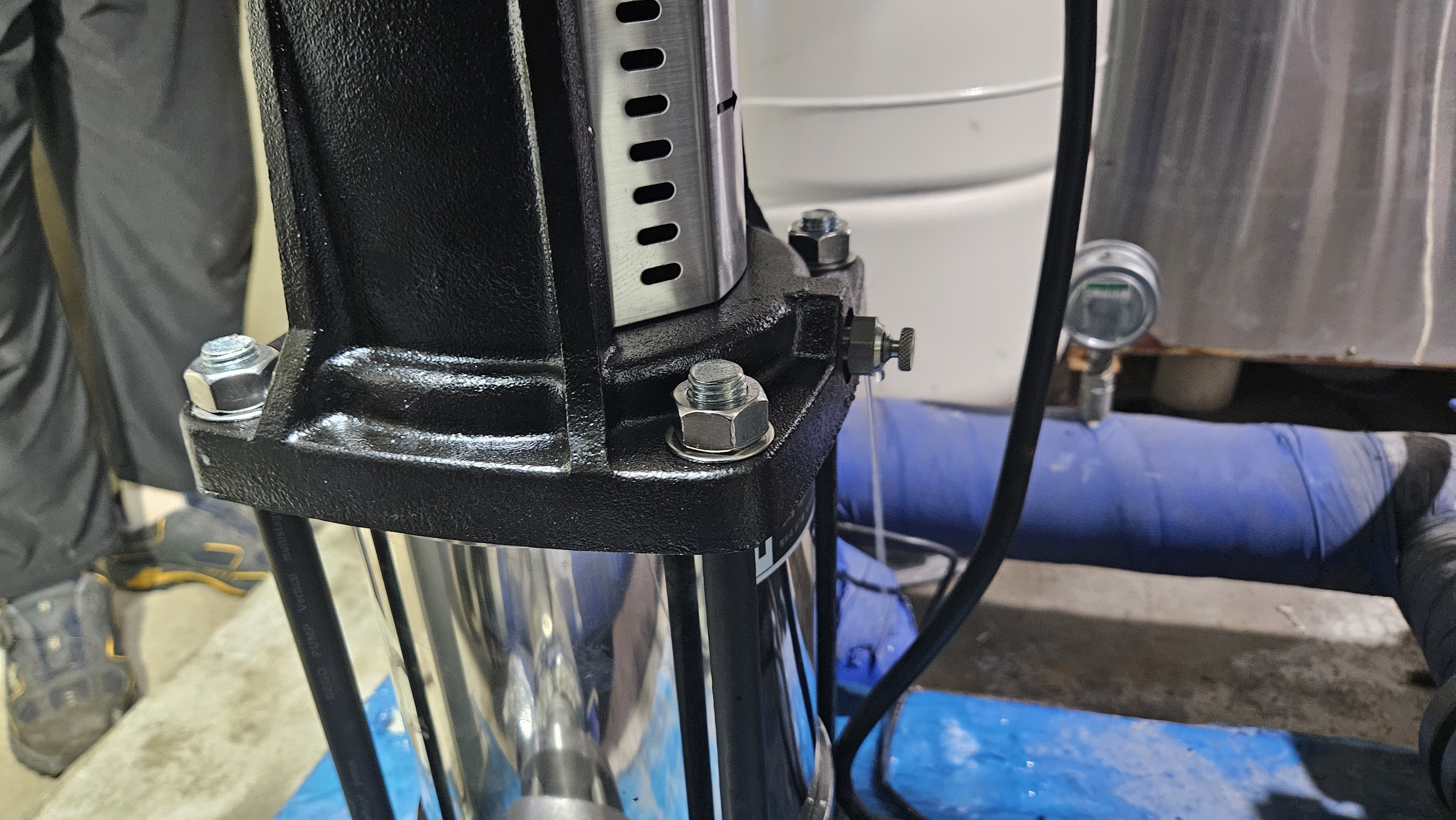

신형 입형다단펌프 교체및 전원선 결선
세고펌프 SM1005모델
모터 명판입니다
3.7kW 5마력 입니다
2P 극수입니다 모터의 회전수는 분당3600에서 자체 슬립속도를 뺀 3500RPM입니다
혹시몰라 판체크 밸브 방향을 사진찍어놓습니다
시운전전 에어빼기

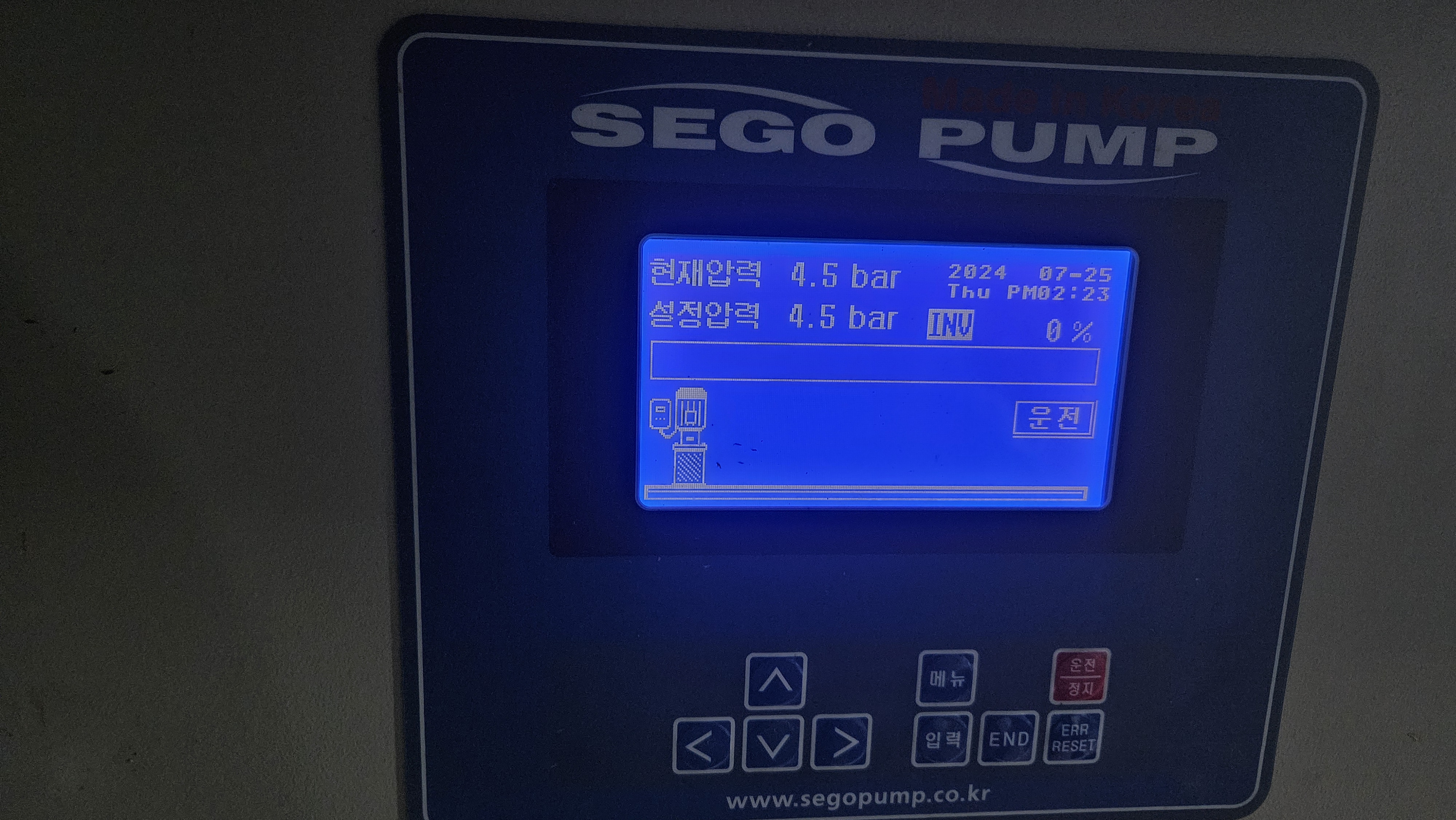

이제 교체한 펌측을 등록시켜 시운전을 준비합니다
교체한 펌프가 운전되며 압력이 형성됩니다
잘못 설치되면 압력이 발생하지 않습니다

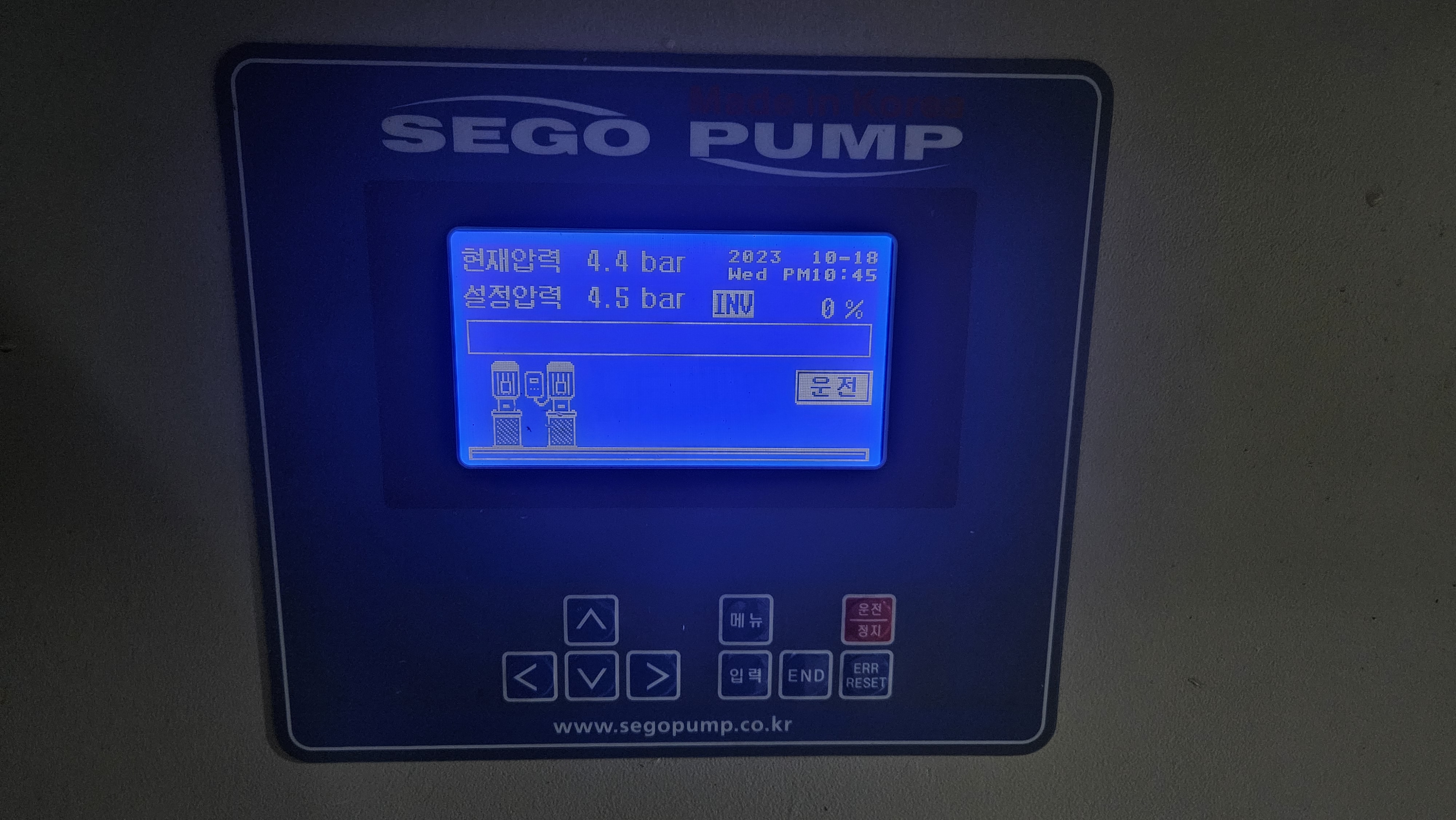

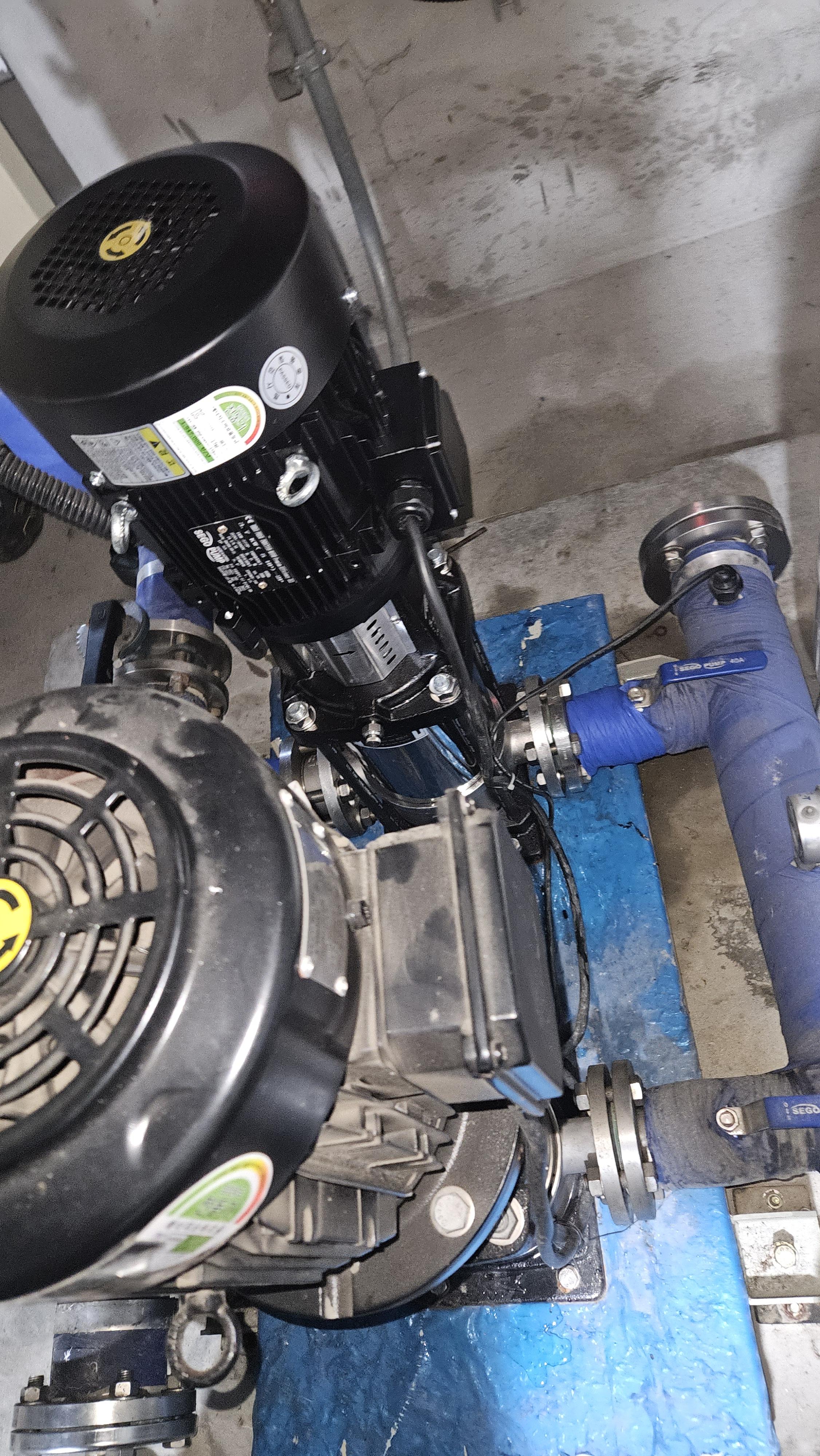

정상적으로 펌프두대모두 등록하여 정상운전을 합니다
후렌지 부분등 누수를 확인합니다
벗껴진 보온테이프등을 다시 하고 정리합니다
