인천광역시 서구 청라지구에 있는 모 스포츠 센터 기계실입니다
주로 수영장 여과기 역세할대 사용하는 용도입니다
오랜사용과 오뚜기센서 이상으로 한대가 소손되어
교체하는김에 수중펌프설치에서 중요한 체크밸브도 같이 교체 하기로 했습니다
기계실 집수정입니다
수중펌프 두대가 설치되어있고
설치된 부분은 특별한건 없는것 같습니다
교체 의뢰들어온 수중펌프 명판인데 오래되어 잘 안보입니다
두크펌프 제품인것만 보입니다

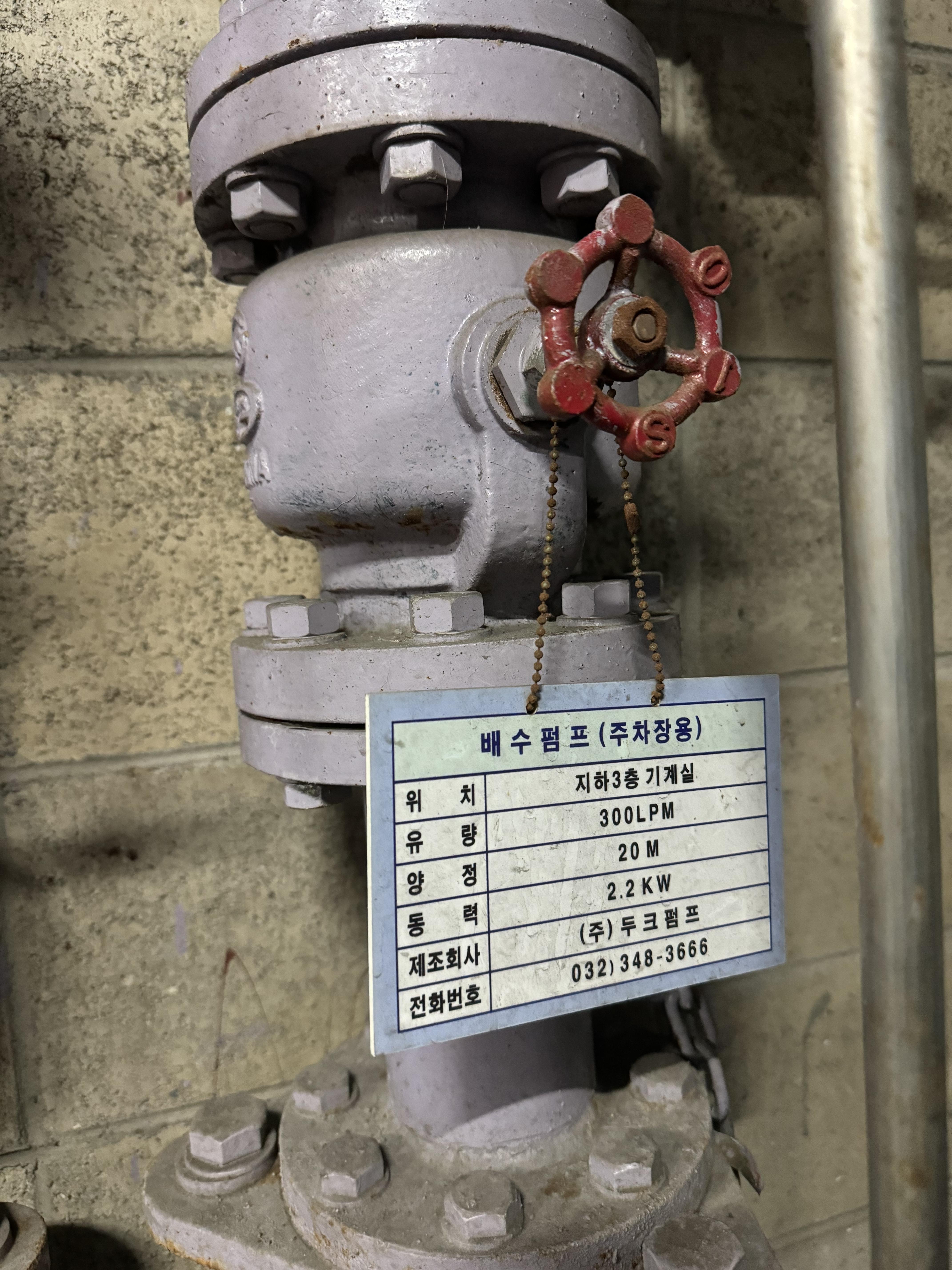

수중펌프 배관에 걸려있는 네임플레이트를 보니 두크펌프 2.2kW (3마력) 수중펌프로 되어있습니다
위 사진을 보고 긴급히 방문하여 우선적으로 오뚜기센서 이상을 발견하고 조치후 수중펌프 한대교체및 체크밸브 2개를 교체 하기로 했습니다
체크밸브는 해머리스체크밸브로 10K80A 입니다
남성전자 NS-S2ST 레벨콘트롤러로 자동제어가 되어있네요
집수정 스틸그레이팅을 설치후 여과기 드레인파이프등을 설치한것 같습니다
집수정스틸그레이팅이 안열려 배관을 짤라내고있습니다
겨우 겨우 배관도 짜르고 집수정 그레이팅을 열었습니다
옆에 펌프를 돌려서 집수정 물을 빼냄니다
전류치를 체크해보니 네임플레이트처럼 3마력이 아닌 5마력 같습니다
어느정도 집수정에 물을 퍼내고 고정U볼트를 절단하고 있습니다
휴대용 크레인을 설치하고 펌프를 인양하고 있습니다
펌프를 인양하여 수중펌프 흡입구를 보니 이물질로 거의 막혀있네요
기존 수중펌프에서 배관을 분리하고있습니다
수영장 관리자분께서 같은조건에서 조금더 용량이 큰거롤 했으면 해서 5마력 수중펌프로 교체 하기로 했습니다
파워펌프 GD-3700I 모델입니다
박스개봉
기존네임플레이트보다 양수량이 조금많습니다 0.3㎥/min 에서 0.5㎥/min
3.7.kW (5마력)으로 했습니다
이제 준비해온 펌프를 설치할 준비중
펌프의 전기케이블을 기존 후렉시블 전선관에 넣고 있습니다
수중펌프 전기케이블 연결중
자동제어 판넬로 와서 수중펌프 조작 마그네트와 연결을 합니다
이상없이 연결되었나 저항값으로 체크합니다
수중펌프 전원을 올리고 수동으로 펌프를 돌려 회전방향이 맞는지 확인을 합니다
그런데 뭔가 이상합니다
한번 작동후 수동운전이 되질 않습니다
마그네트 eocr 모두 이상없는것 같습니다
결국 푸쉬버터 체크중
off버턴 접점이 전원램프는 들어오지만 b접점부위가 조금않좋은것 같습니다
차에 있는 예비 푸쉬버턴처럼 확실히 접점 저항이 나와야하는데
off 푸쉬버턴교체중
차에 예비품은 LED램프 타입 최신제품이라 약간 모양이 틀립니다
이제 아주 정상적으로 작동합니다

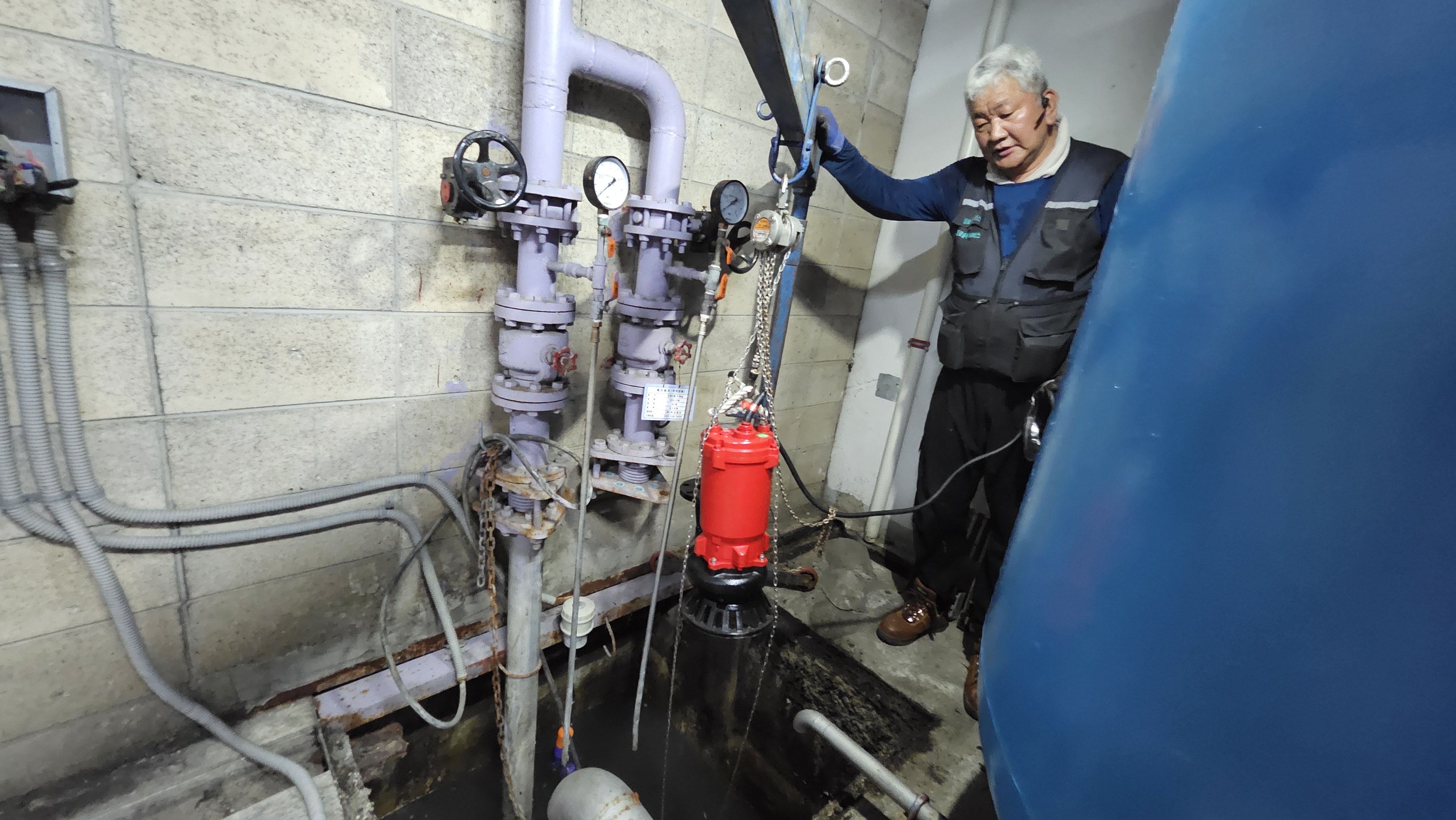

수중펌프 회전방향 확인후 집수정에 넣고있습니다
수중펌프 배관에 연결중
이제 스모렌스키버터플라이밸브교체

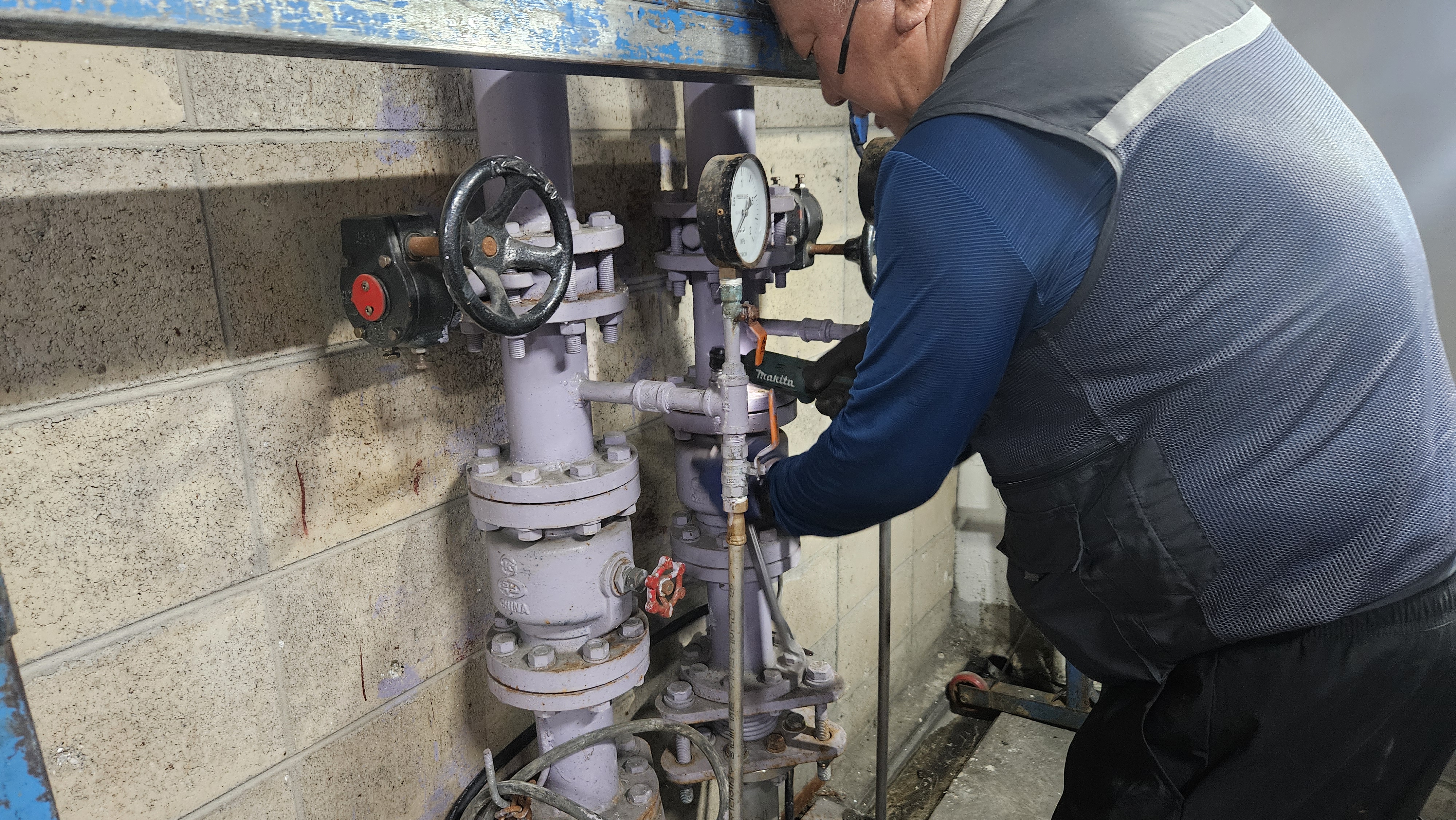

버터플라이밸브를 배관에서 분리중
준비해온 해머리스체크밸브
기존 해머리스체크밸브 오랜사용으로 스탬가이드도 조금 이격이 생기고 이물질이 걸려있네요
잘 교체한듯합니다
깔끔하게 교체 완료
물을 체우고 시운전
네임플레이트를 다시 수정합니다
자동제어판넬의 셀렉터스위치도 자동으로 놓습니다
교체한 OFF 푸쉬버턴
OFF버턴은 B접점 연결입니다
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
