저수조 정수위밸브 안닫힘으로 인한 교체 작업 SHWLC-01 구경150A 신한콘트롤밸브

서울특별시  영등포구에 있는 모아파트입니다

저수조 정수위밸브 안닫힘으로 인한 문의 입니다

아파트 시설과장님이 몇장의 사진을 보내주셨습니다

자체적으로 솔레노이드밸브를 교체도 했는데 얼마 안가서 또 안닫힘 현상이 발생한다고 합니다

아래 사진을 보고 서로 증상과 수리 방법또는 교체등을 의논합니다

사진상 솔레노이드밸브위치와 색상을 보니 최소 20년이상된 신한 콘트롤밸브 입니다

SHWLC-01 워터레벨콘트롤밸브 신한콘트롤밸브모델입니다

신한정수위밸브라 합니다

전체적인 모습인데

기계실 바닥에서 2미터 이상 상부에 설치되어있네요

다시한번 과장님께 정수위밸브 점검법을 알려드렸습니다

저수조 정수위밸브 이상유무판단법



저희 대승엔지니어링에서는



정수위밸브 수리부품



신우정수위밸브40A~150A까지

신한정수위밸브50A~200A까지

삼양정수위밸브65A~150A까지



항상 차에 구비가 되어 최대한 빠른 대응조치를 하고있습니다

먼저 전화로 문의가 많은데

해당 정수위 밸브 사진을 여러장 많을수록 좋습니다

최대한 많이 찍어 사진을 보내달라고 합니다

그후 각 회사와 모델별로 특징이 있어

점검방법등을 알려드리고 조치를 하고 있습니다

대부분의 정수위조절밸브 고장문의는 안닫힘입니다

저수조 레벨콘트롤에서 하이알람이 울렸다

이때 저수조에 수위가 하이알람 위치에 있으면 대부분 정수위밸브(워터링밸브 ,레벨콘트롤밸브,워터레벨콘트롤밸브)

이상일경우가 많습니다

저희 대승엔지니어링 의 그동안 데이터를 보면

정수위밸브 안닫힘 고장이 80% 정수위밸브 안열림 고장 10% 레벨센서 레벨콘트롤 고장10%

정도로 문의가 들어옵니다

대부분의 고장은 정수위밸브 안닫힘으로

사용자의 간단한 점검방법은

정수위밸브가 전자타입 또는 전자볼탑 겸용타입일경우

솔레노이드밸브의 전원을 차단하여도

1분이상이 걸려도 정수위밸브가 완전히 물을 차단시키지 못하면

정수위밸브 이상으로 생각하셔도 무방합니다

대부분 정상적인 범위는 솔레노이드밸브 전원차단후 5~15초 (특이한 경우 조금 길어질수도 있음)

내에 쉬~~~~~~~~~~~익 소리와 함께 정수위밸브가 닫히게 됩니다

정수위밸브 안열림은

당연히 저수조에 물이 없겠죠

이때 솔레노이드밸브가 아주뜨겁거나

또는 솔레노이드밸브 외부가 변형(손상)이 되었을수도있습니다

레벨센서 레벨콘트롤이상은

레벨센서의 신호값을 4mA~20mA (기어식레벨센서 프론트타입레벨센서)값을 레벨콘트롤이

인식하여 0%~100%값을 표시하는데

표시가 안되거나 어느지점에서 변동이 없거나 헌팅이라 표현하는 올라갈때 1 2 3 4 5~99 100%

반대로 물이 내려갈때 100 99 98 97 96~2 1 0% 이렇게 순차적으로 저수조 수위에 따라 표시되어야하는데 순간

10%에서 20~30%로 넓뛰기 한다든지 반대로 내려올때 70%에서 60 50%로 넓뛰기 한다든지 입니다

저수위알람이울려 놀래서 달려가봤는데 수위는 저수위알람위치에 있지 않고 정상수위

반대로 고수위알람이 울려서 달려갔더니 고수위알람수위에 있지 않는경우입니다

순간 몇% 몇십% 헌팅하여 알람을 발생하고 제자리를 잡은경우가 이때 레벨센서를 의심해볼필요가있습니다



오래된 모델이라 교체작업으로 진행하기로 했습니다

교체할밸브를 준비하고 출발

보내온 사진을 바탕으로 준비할걸 준비하고 교체 작업을 진행합니다

신한정수위밸브 무게와 또 과장님이 정수위밸브 작동원리를 궁금해 하셔서 상부케이싱을 분해합니다

상부 뚜겅을 열었더니 놀래시네요 오래 사용하셨으니 부식은 당연하다고 생각됩니다

밸브를 배관에서 분리중입니다 중량물이라 상당히 조심해야합니다

밸브를 안전하게 내리고 있습니다

과장님이 스트레이너상태를 걱정하셔서

걱정말라고 한장찰칵했습니다

경험상 스트레이너는 초기 배관 용접물 또는이물질에 의해 막히지 않는한 시수 계량기쪽에도 스트레이너가 있기에 20년이상되도 아래 사진처럼 비교적 깨긋합니다

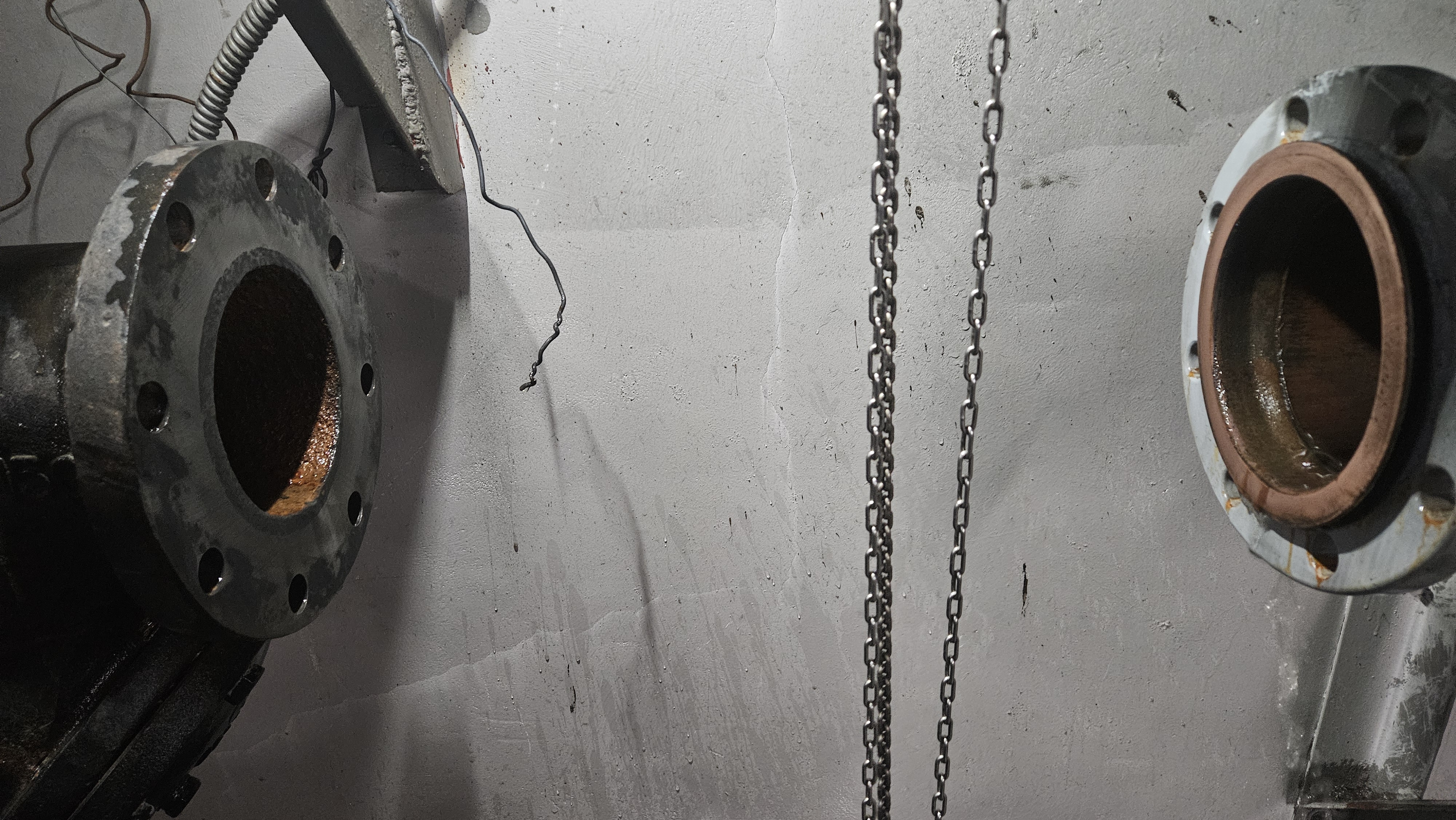

후렌지 이물질제거및 크리닝

후렌지 이물질 제거후 배관내 이물질을 제거 하기위해 배관 후래씽 작업을 합니다

오래사용해도 크리닝을 했더니 깔끔합니다

준비해온 신한시스템 SHWLC-01 150A입니다

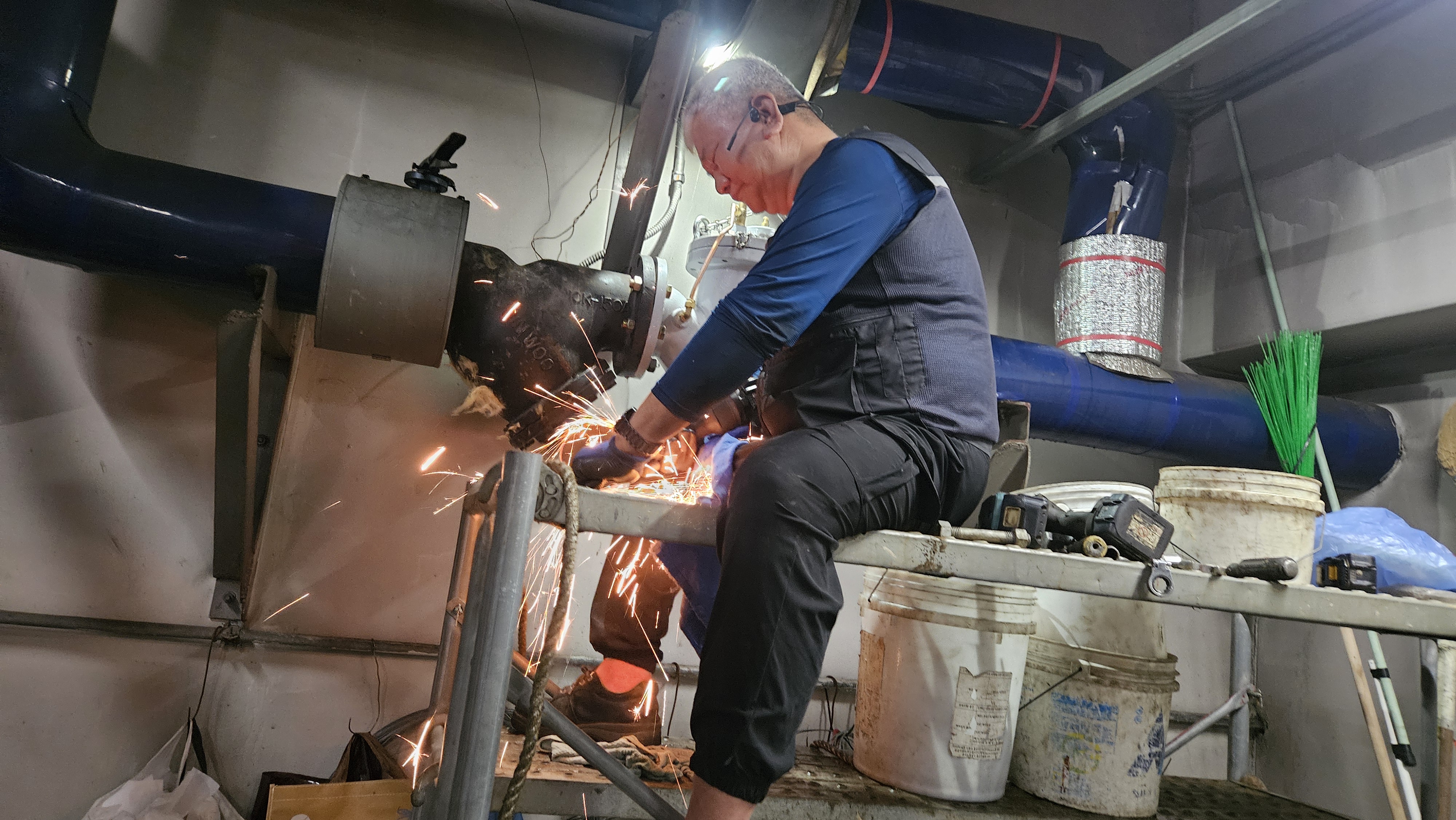

밸브 부착중 볼트가 들어가지 않아 맞게 절단중입니다

정수위밸브와 버터플라이밸브가 단관을 사용하지 않고 바로 붙어있어 고생좀합니다

저희 대승엔지니어링에서 정수위밸브 교체후 등록

혹시 모를 이상시 본사A/S팀에서 2년간 A/S를 받으실수있습니다

항상 저희 대승엔지니어링은 최신제조품을 사용하여 교체 해드립니다

시운전후 거의 A/S는 발생하지 않습니다

시운전을 위해 공기 빼기를 합니다

후렌지 부분 누수확인후 보온을  합니다

시운전및 교체완료
