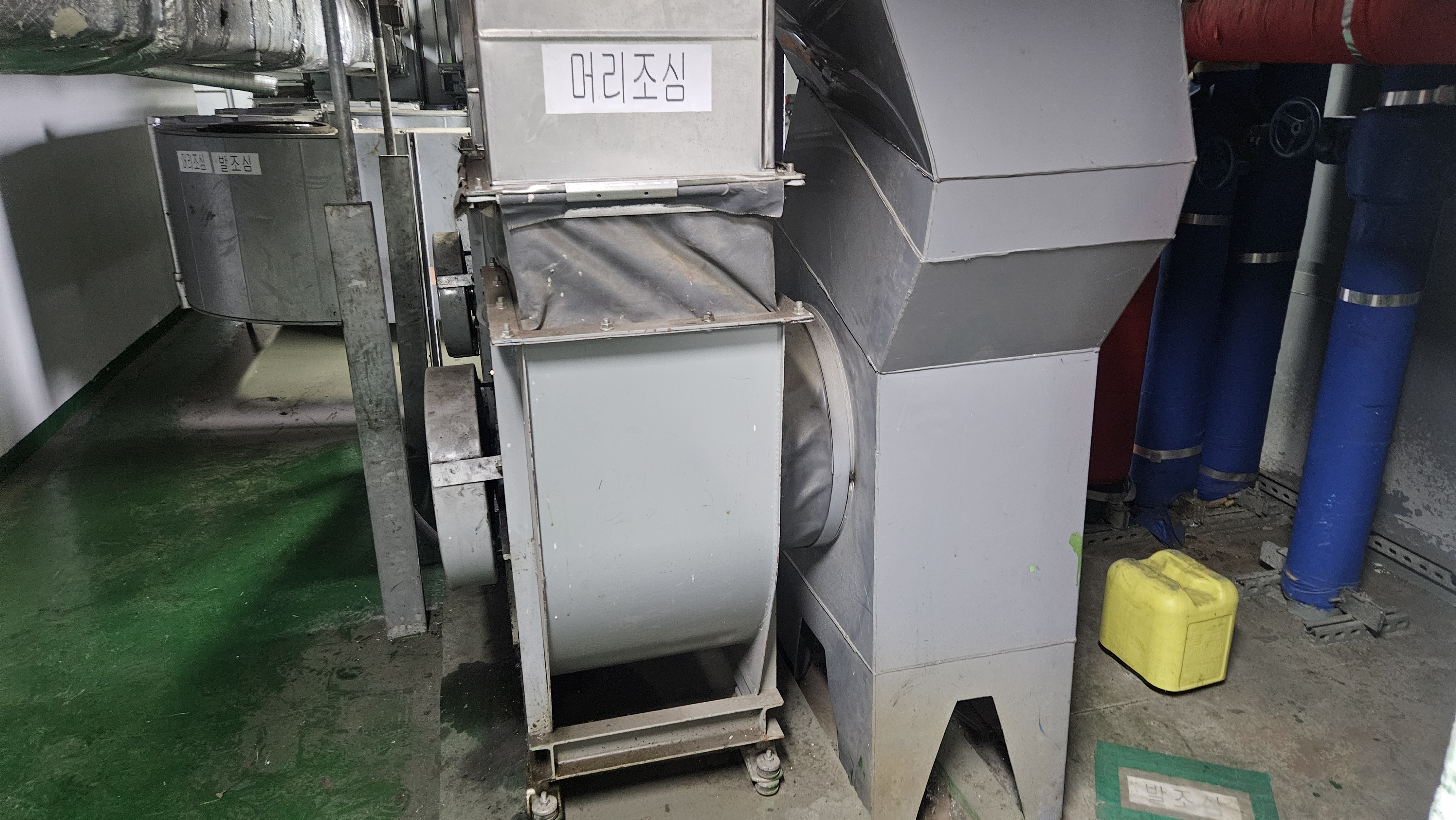

서울특별시 영등포구에 있는 모 오피스텔 건물입니다

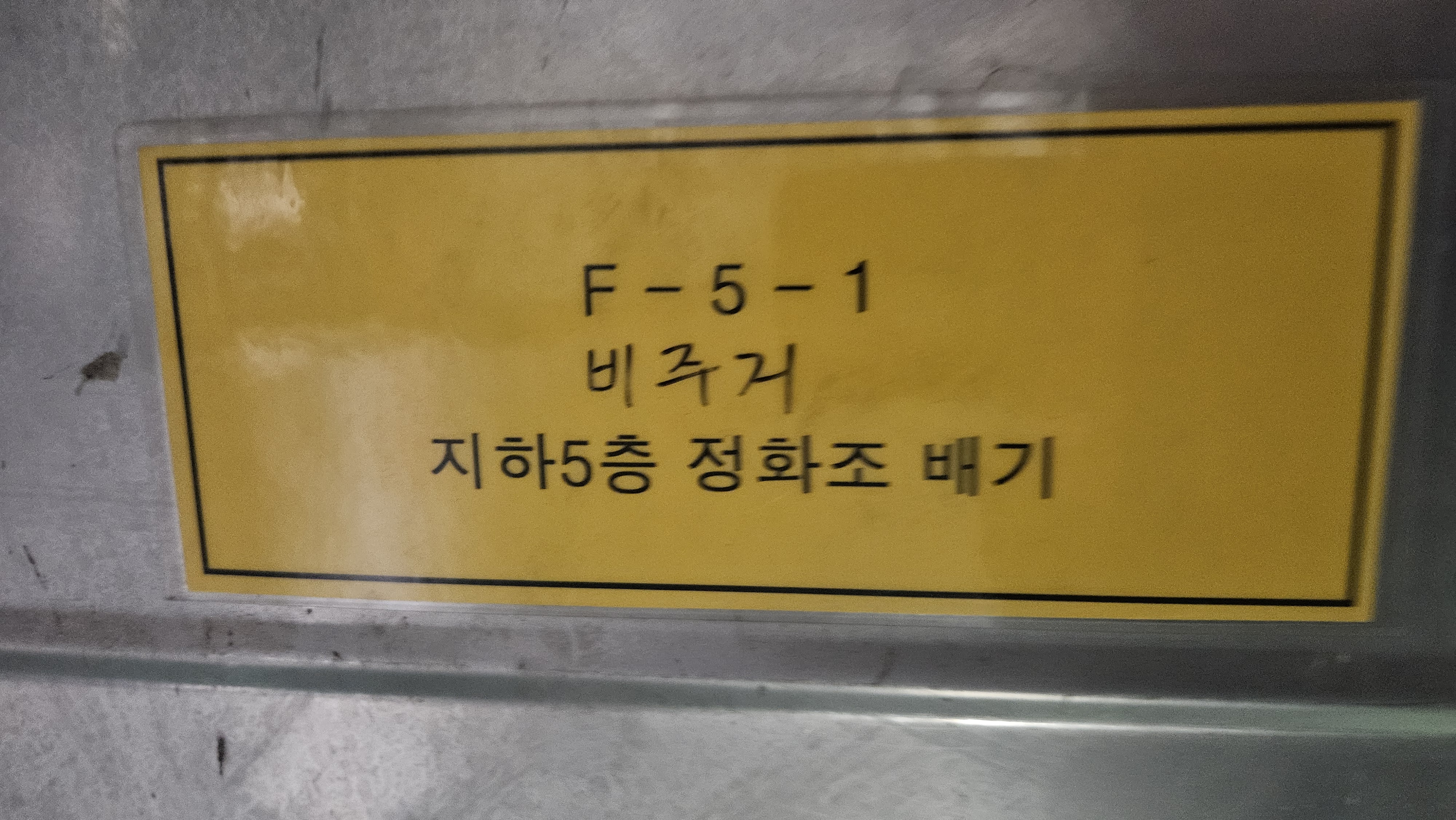

지하5층 정화조 배기팬이 41층 기계실 내부에 설치되어있습니다
벨트형 시로코팬으로 크기는3호3마력 소음으로 인한 수리과정입니다
벨트형 시로코팬 명판입니다 크기는 3호 풍량 분당92㎥/min 풍압40 mmAq 이네요
모터는 3마력4극 사용 송풍기측 베어링은UCP207 UCP206사용 시로코팬 회전수는 분당 850RPM 입니다
모터 베어링 시로코팬 베어링 V벨트 입니다
송풍기 V벨트 안전커버를 벗낌니다
V벨트가 끊어지기 직전이네요
먼저 모터 V벨트 풀리 분리

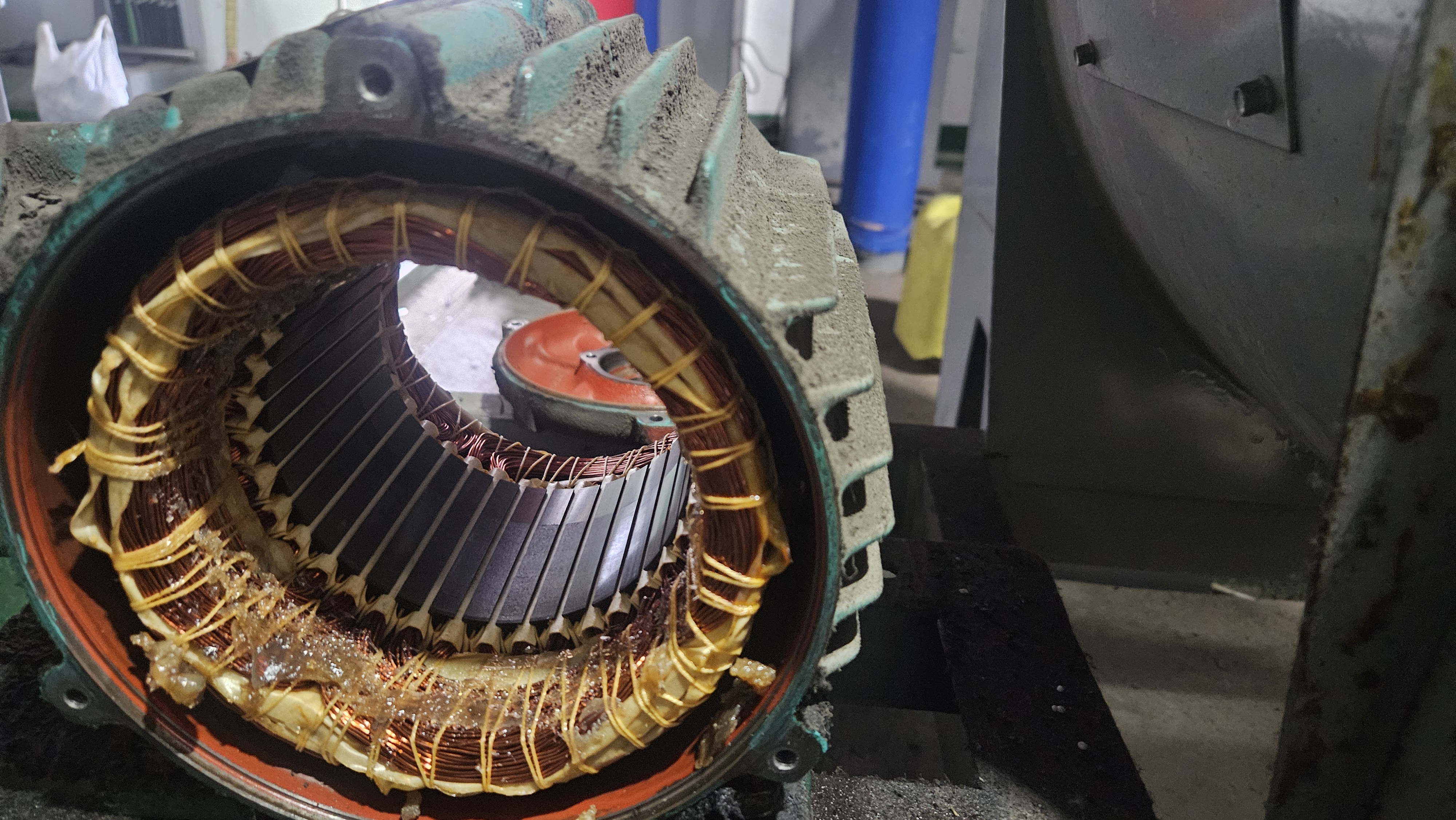

20년 사용한 모터인데 내부는 신품과도 똑같습니다
회전기기의 생명은 무엇보다도 베어링입니다
또하나는 사용온도입니다
기본적으로 주위온도 40도 이하 사용입니다

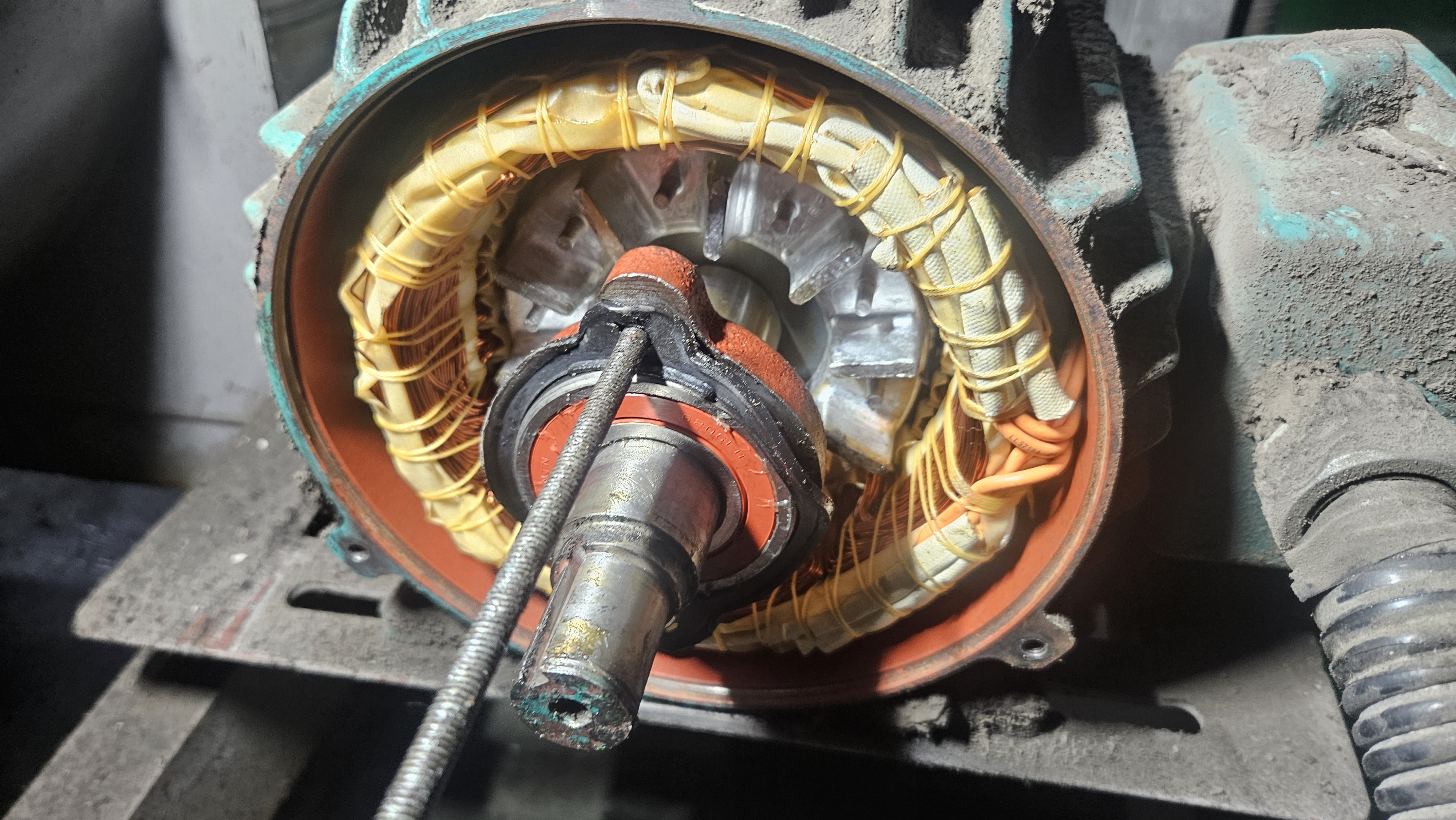

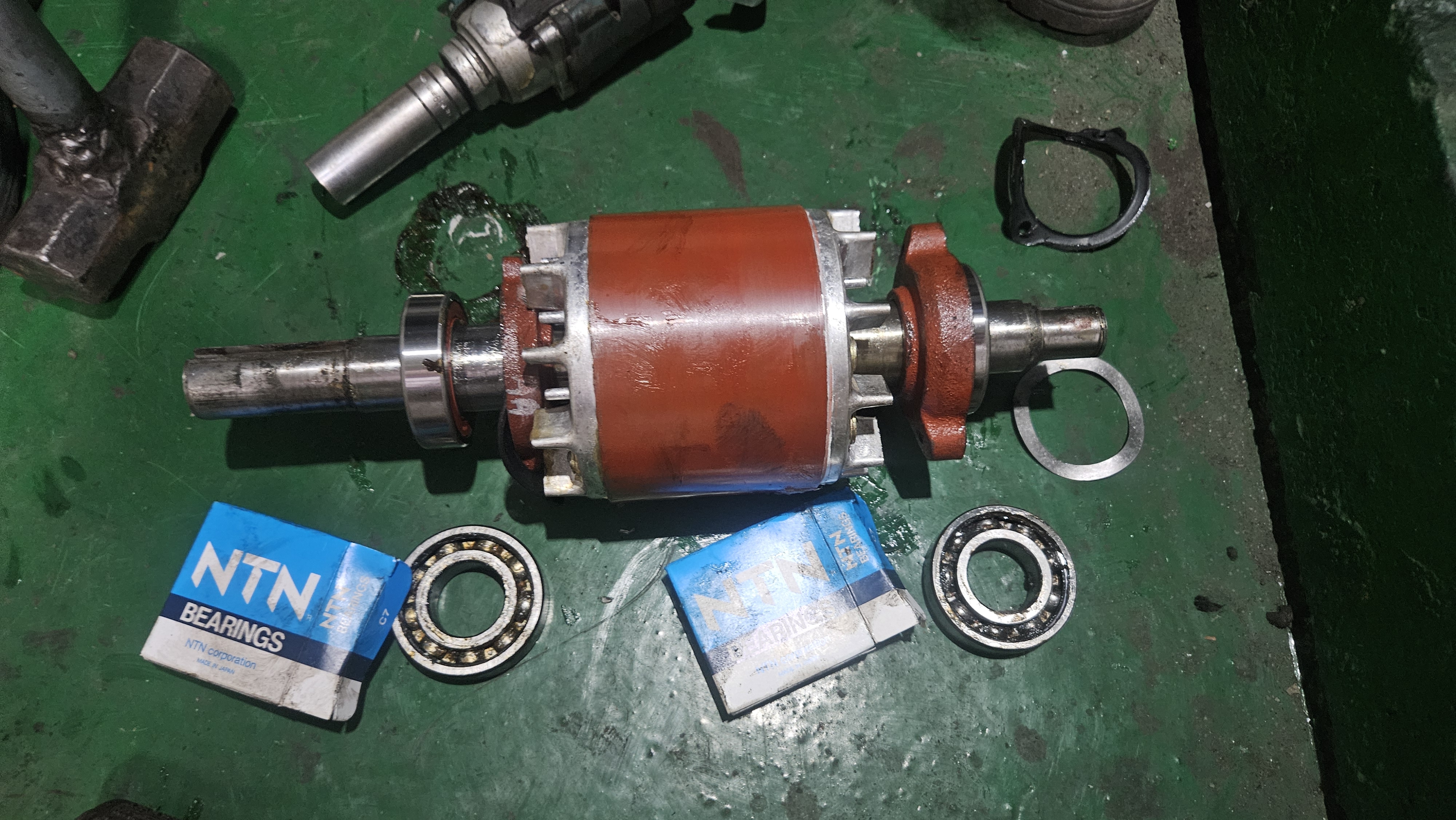

모터 회전자 베어링을 교체 했습니다
현대 모터 경우 베어링교체후 베어링 하우징 조립시 약간에 노하우가 필요합니다
현대 저압3상 모터 3마력4극
팬측 UCP베어링분리중
잘못하가는 UCP블럭이 깨져서 다칠수있으니 조심해야합니다

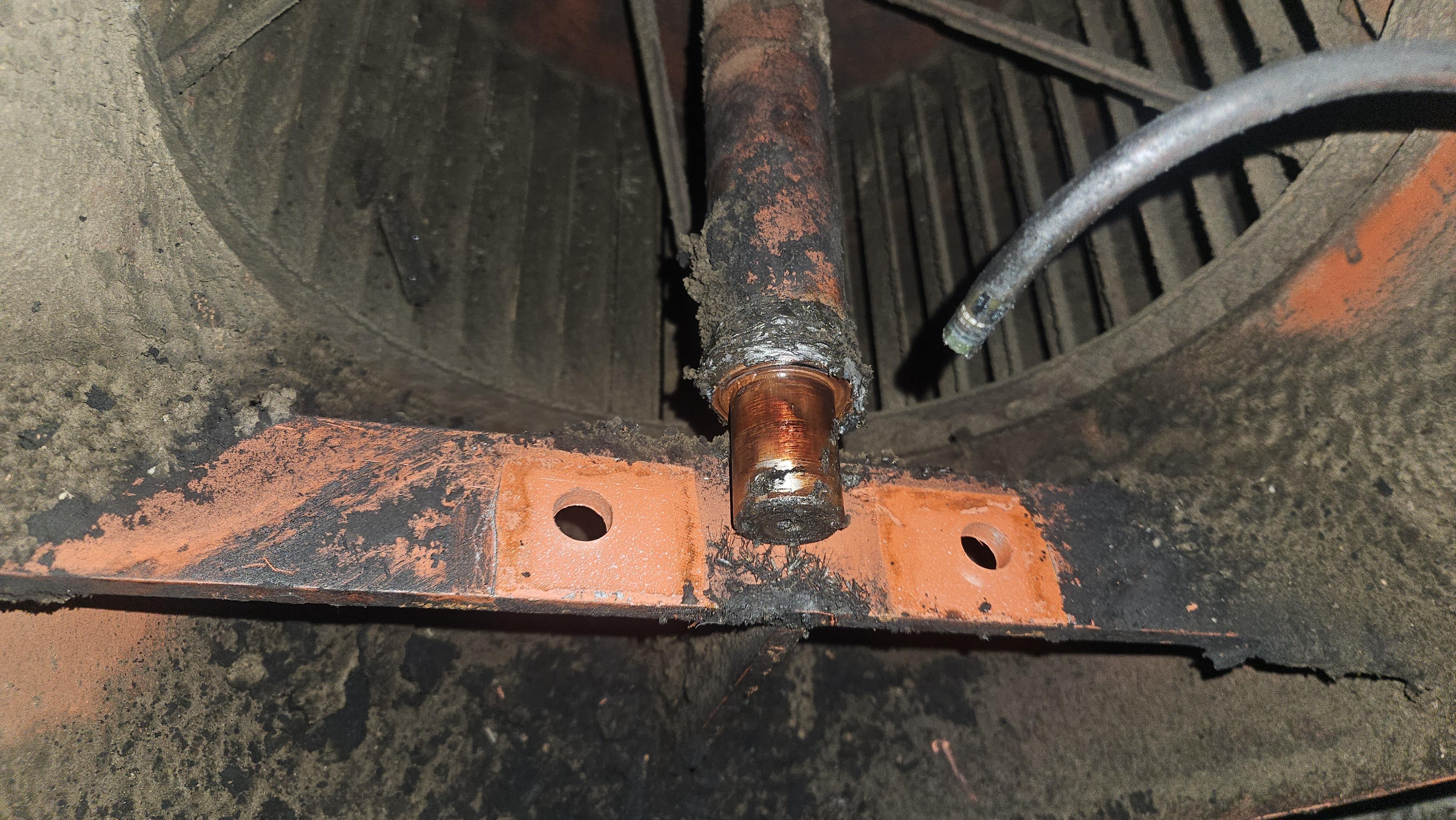

흡입구측 베어링상태입니다
정화조다 보니 이물질이 많습니다
UCP베어링분리
축정렬후 V벨트 장착
시운전
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
