오피스텔 41층 기계실에 설치되어있는 화장실 배기팬입니다
소음으로 인한 민원때문에 가동이 중단된상태입니다

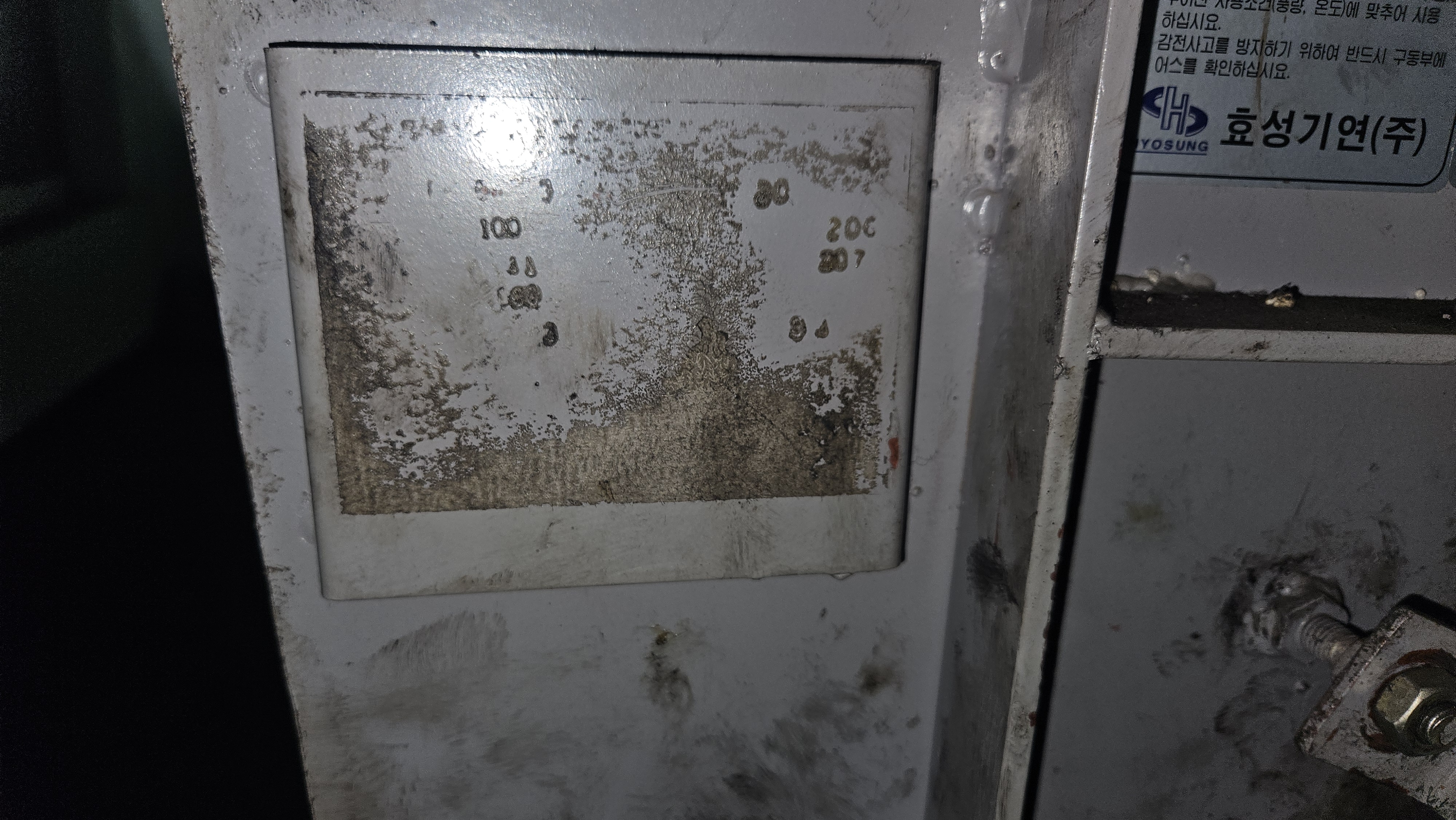

누군가 송풍기 명판을 누군가 훼손했네요
기계장치에서 명판은 절때 훼손해서는 안되는 중요한 표시입니다
명판이 훼손되어 육안으로 확인해야합니다
V벨트는 B- 67 2줄 입니다
송풍기 측 베어링은 부하측 V벨트측 UCP207입니다

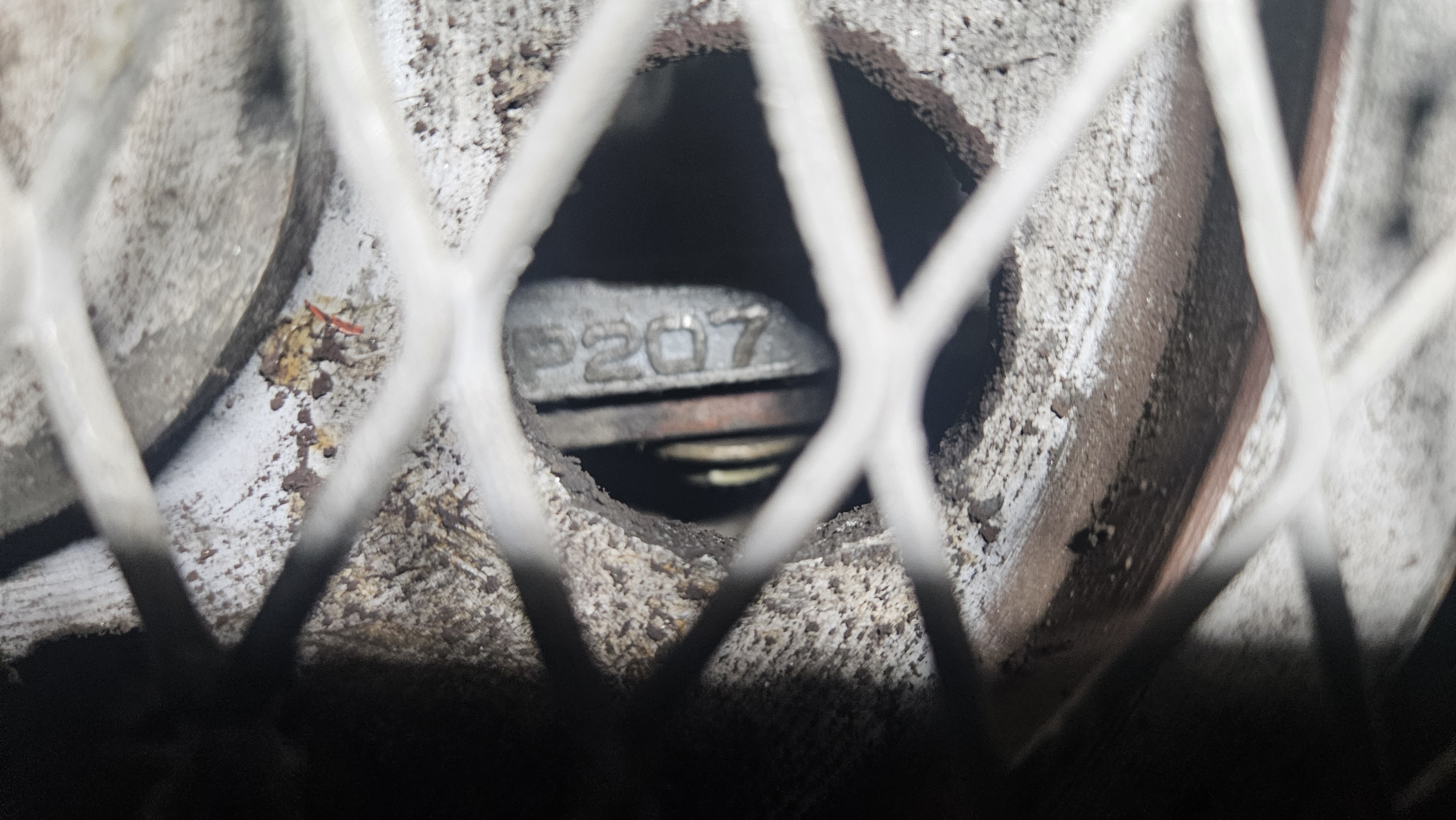

송풍기 V벨트풀리사이로 보면 UCP베어링 번호를 확인할수있습니다
흡입구 공간 확인
모터는 현대모터 3마력4극 입니다
이경우 모터 베어링은 6206Z C3 급 2개 입니다
견적을 넣고 오케이되어 작업을 진행합니다
먼저 제어판넬에 전원을 차단합니다
V벨트 안전카바를 분리합니다

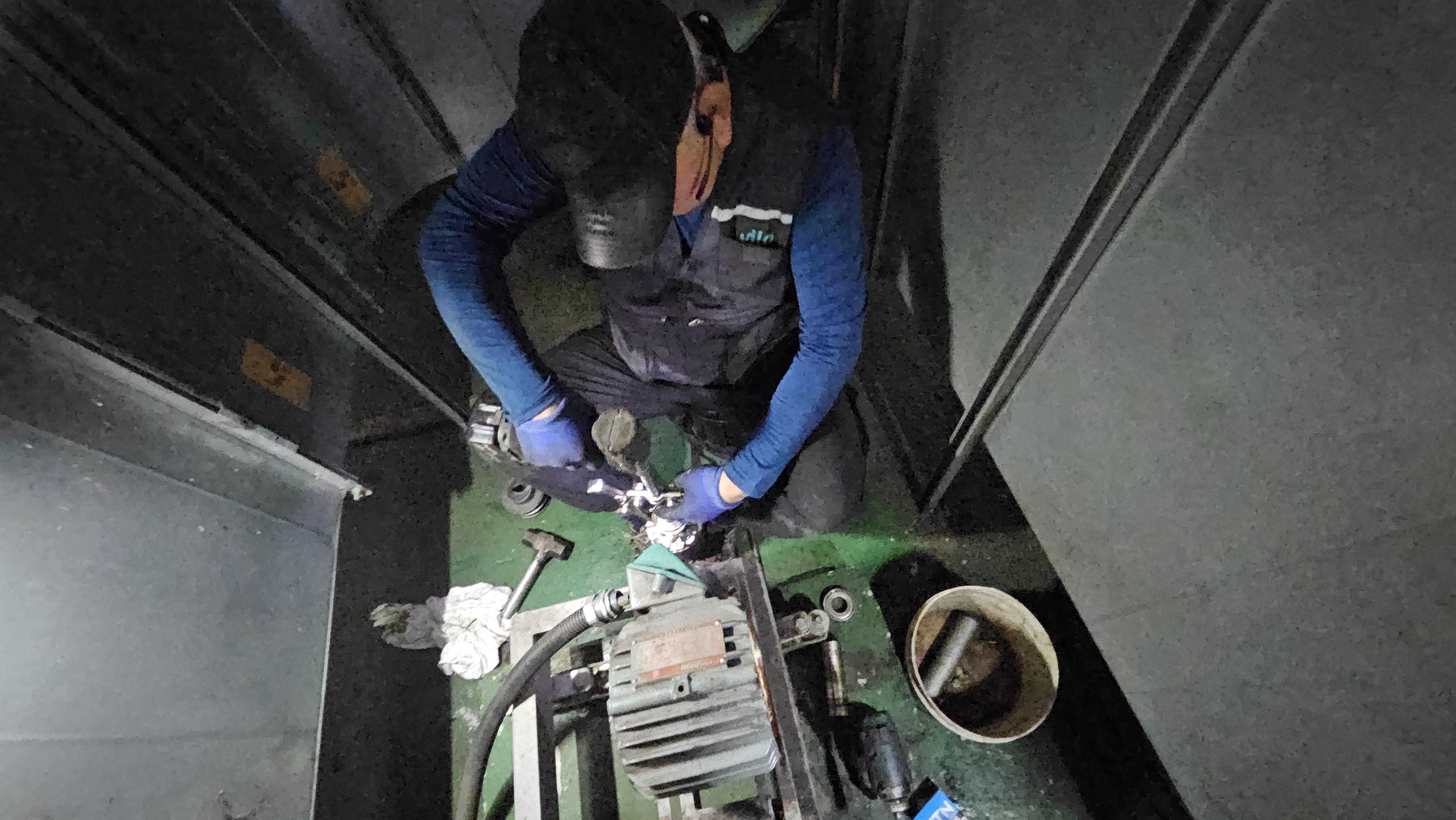

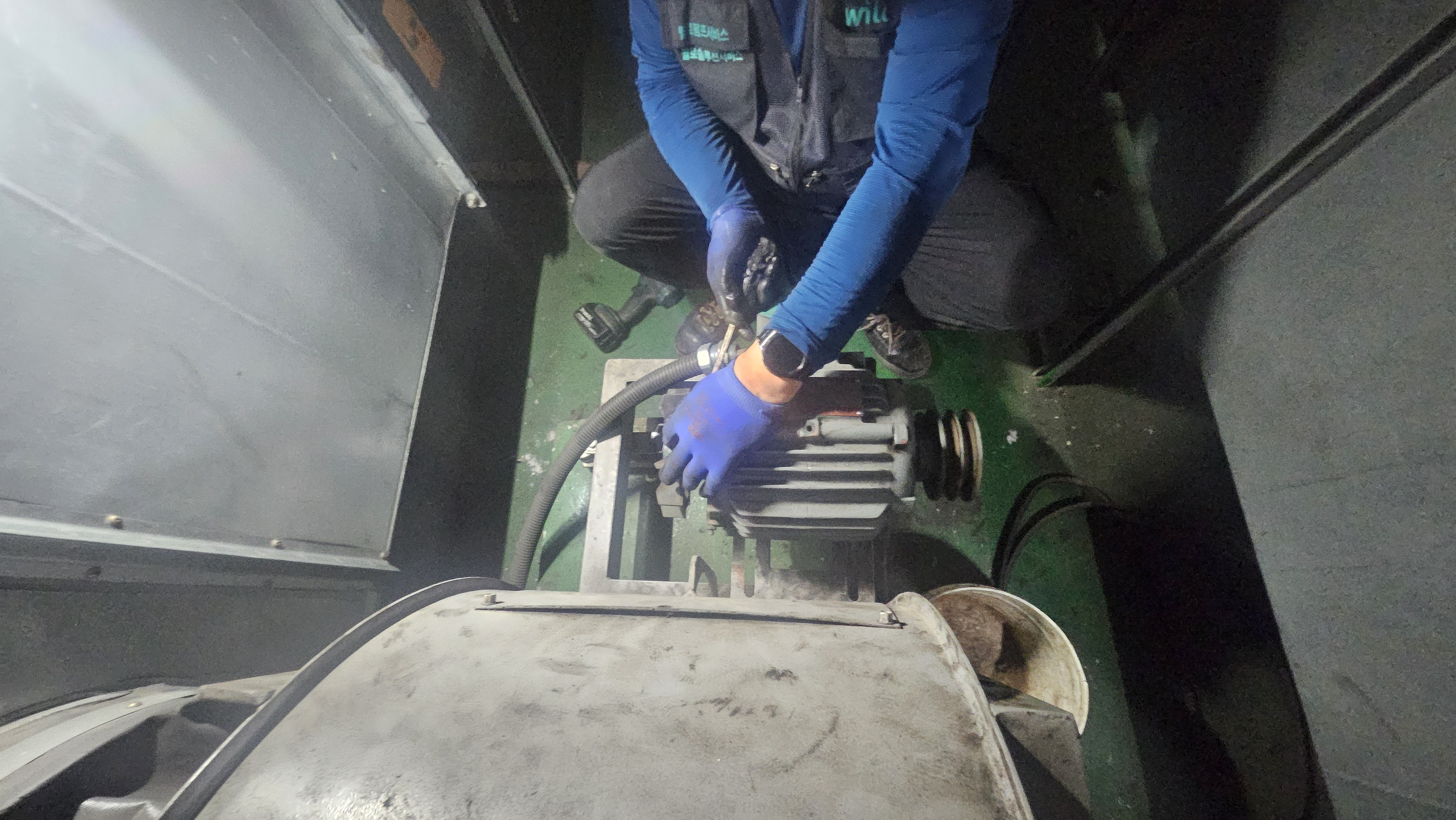

모터베어링을 교체하기위해 모터를 분해하고있습니다
모터측 풀리 분리중
20년 이상을 사용한 모터인데 권선은 깔금합니다
회전자 베어링분리중
모터 회전자 베어링교체
모터 베어링교체후 시로코팬측 베어링을 교체 하기위해 시로코팬 V벨트 풀리를 분리하렬고 하는데
시로코팬 샤프트와 V벨트 풀리가 이상합니다
살짝 간격이 발생한것 보니 서로공차가 발생한것 같습니다

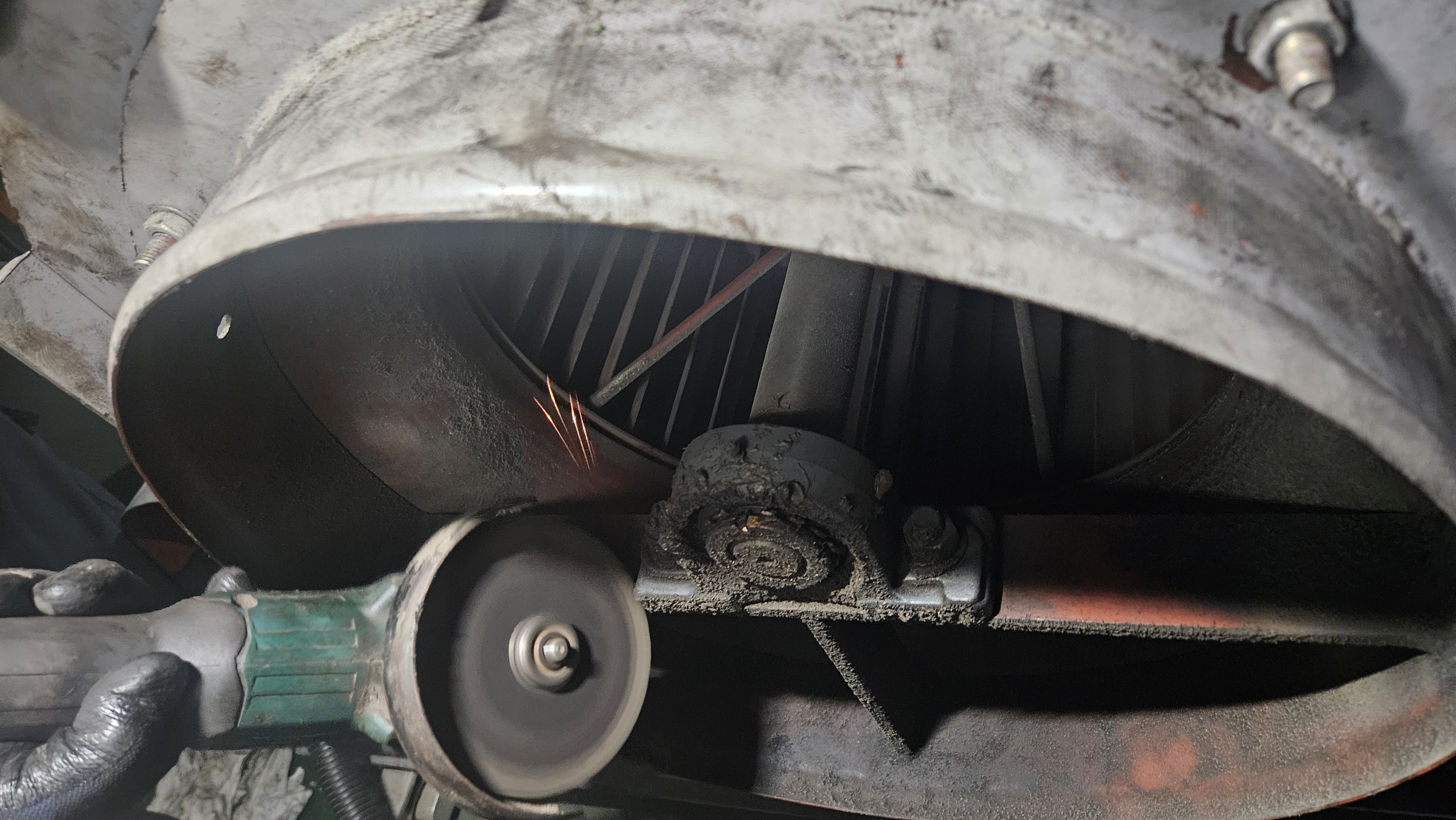

송풍기 베어링분리중
송풍기측 베어링 샤프트 공차는 괜찮지만 V벨트풀리 샤프트 공차는 문제가 있어보입니다
교체해드릴 UCP베어링
미리 구리스충분히 넣어놓습니다
V벨트측 베어링교체
흡입측 베어링점검
흡입측 베어링을 살펴보니 이상합니다
같은종류의 시로코팬경우 흡입측은 UCP206 인데
흡입측베어링을 살펴보니 UCK207 베어링을 사용했네요
이경우 샤프트는 UC206과 같은 30￠이지만 높이가 차이납니다
구리스 주입관도 없네요
UK 타입베어링은 아답터 베어링이라고도 합니다
베어링 분해
송풍기 점검구를 열어 임페라 수평을 봅니다
UCP206으로 교체하니 임페라 중심이 맞습니다

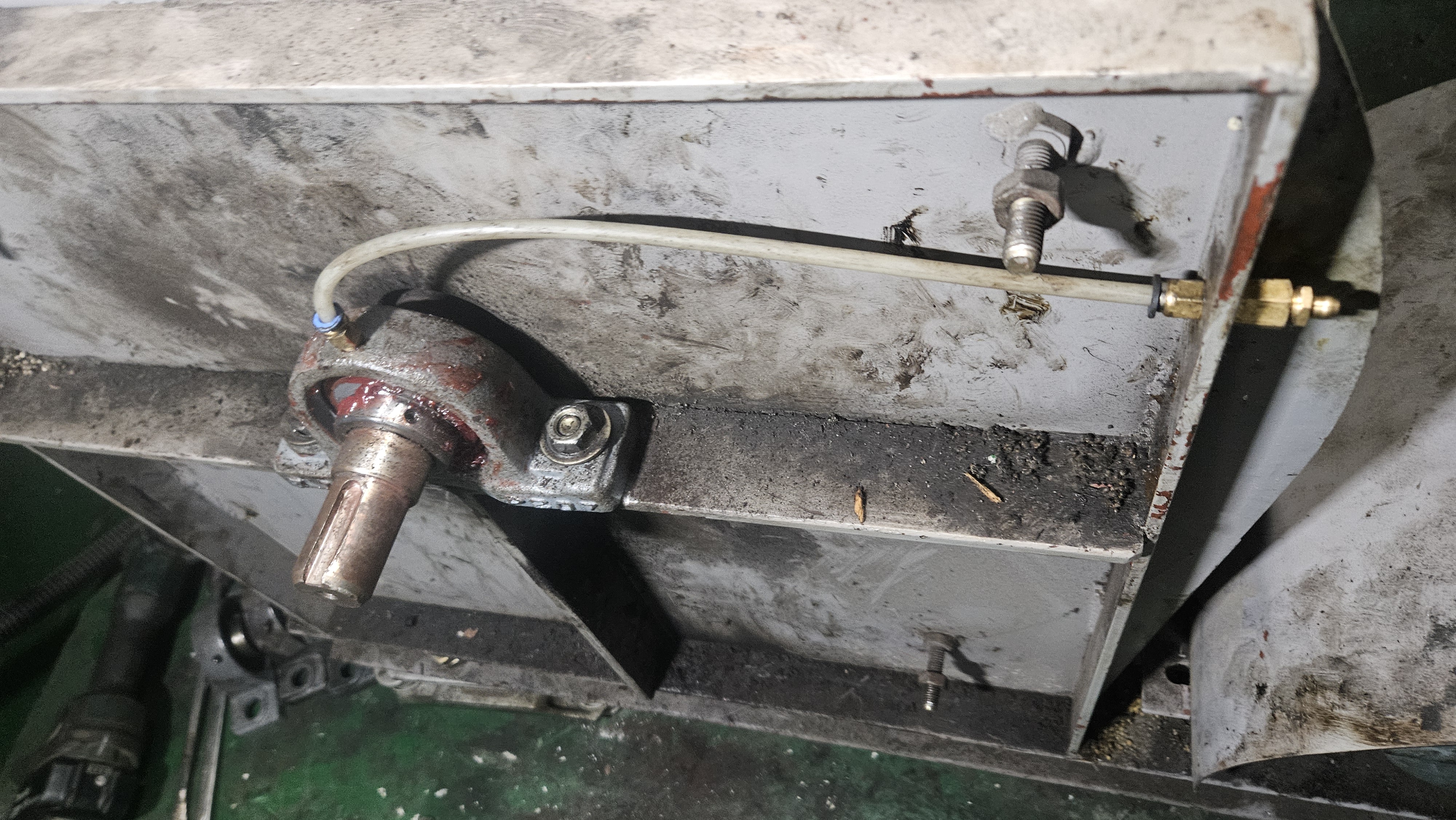

구리스 주입관을 연결합니다
V벨트 풀리측 베어링에도 구리스 주입관을 만듭니다
축정렬후 V벨트를 장착합니다
시운전 이상하게 약간에 소음이 발생합니다
푸쉬버턴 램프도 여러게 안들어오네요
시로코팬측 베어링 번호를 베직으로 써놓았습니다
또 시로코팬 샤프트 이상을 적어놓습니다

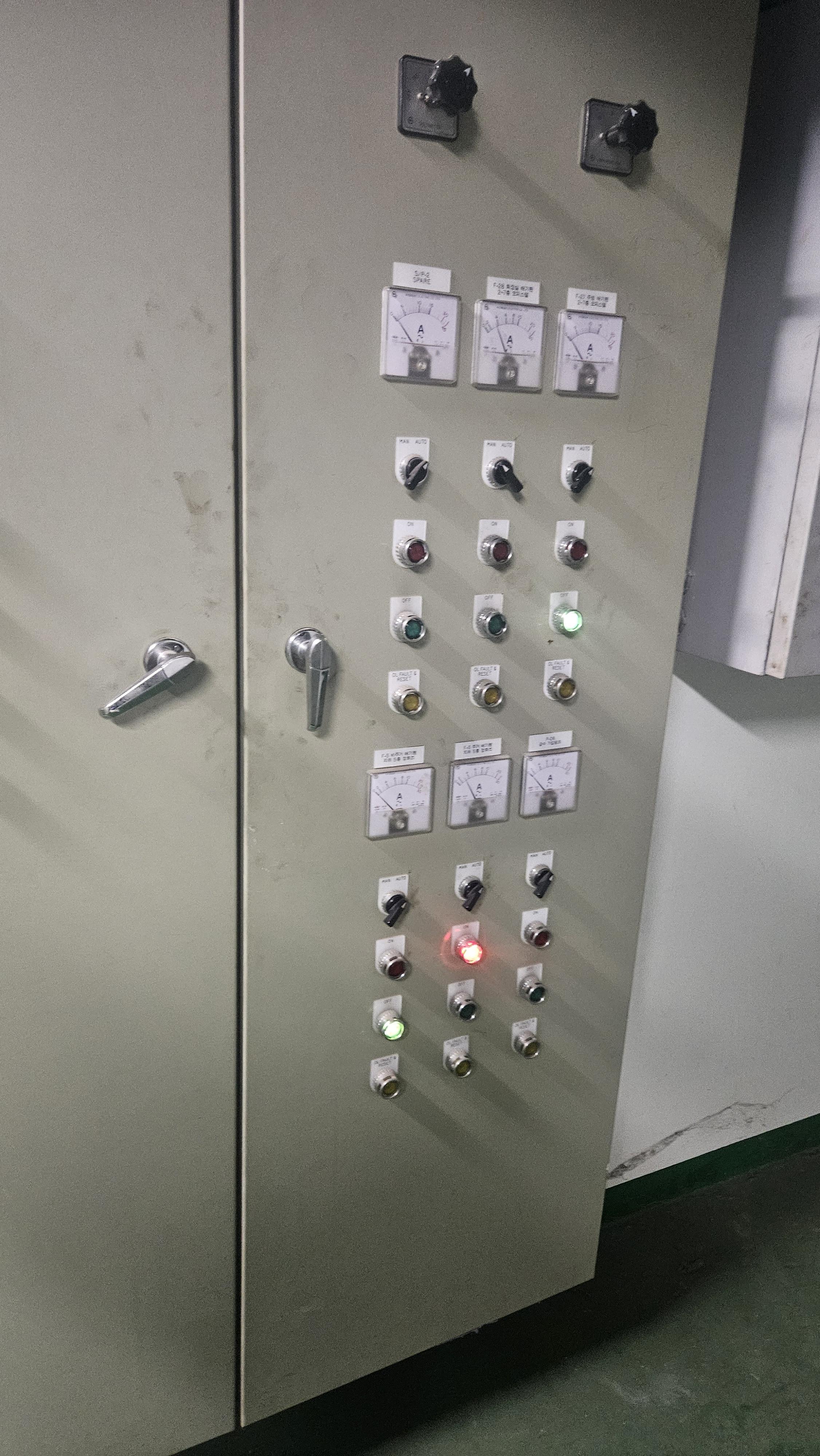

ON OFF 푸쉬버턴 9개 램프가 안들어와 모두 교체해드렸습니다
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
