SSC811CA 실험실 고속교반기 점검및조치 DC100V 180W 10,000RPM

사진 두장과 함께

실험실 교반기 문의가 왔습니다

잘 사용하던건데 오래 사용했다고 합니다

지금은 전원을 투입해도 안돌아가 간다고 합니다

DC모터 경우

일반적인 우리가 접하는 전기는 밧데리 아닌이상

AC 입니다

따라서 DC모터경우 자동차 선박 등 밧데리 사용하지 않은경우

AC 전원을 DC 콘트롤러를 통해 DC로 변환  DC  V를 0V~모터 사용접압에 따른 100V 또는 180V 등을 단계적으로

변환시켜 DC모터 아마츄어에 투입하면 속도가 DC 볼트에 따라 달라집니다



보내주신 사진을 보니 위에 있는건

우리가 쉽게 접하는 AC220V 를  트랜스(도란스라고도 하죠)통해서 AC110V로 다운시켜 주는것같습니다

이경우 아주 오래된 제품 우리나라도 1970도 까지는 대부분 AC110V를 사용하다 점차적으로

220V승압을 시켜 이제는 AC110V 들어오는곳이 없기때문에  AC110V를 사용할려면 다운 트랜스를 사용해야합니다

또하나는 모터가 일제 또는 미제 인경우입니다

일본과 미국은 아직도 AC110V를 사용하고 있기때문입니다

트랜스 밑에 있는건 AC전원을 DC로 변환시켜주는 장치입니다

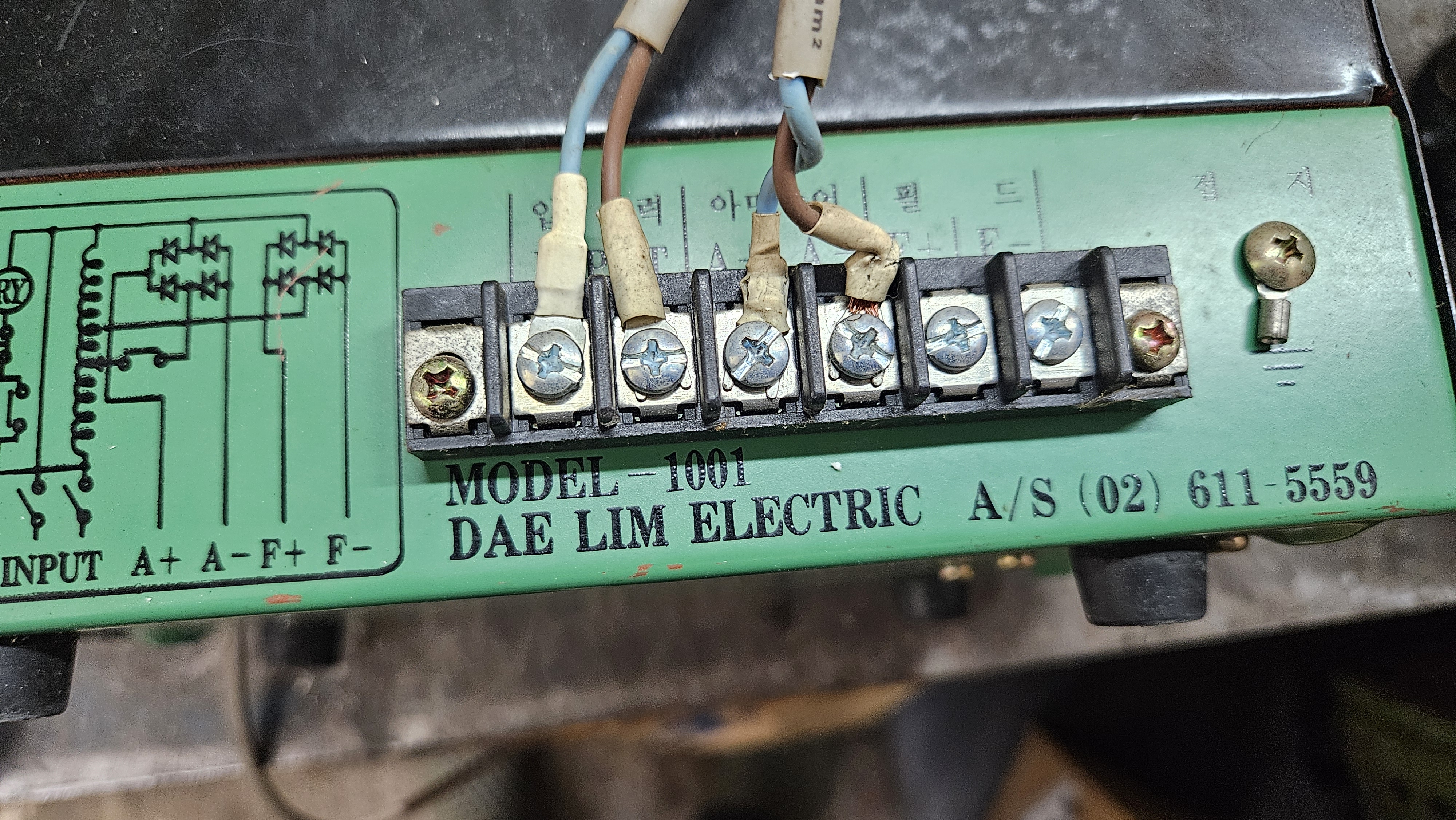

DC 모터 콘트롤러라고 표시된건

DC로만 변환해주는게 아니라 변환된 DC V를 0볼트에서  콘트롤러 좌측 검정 손잡이를 우로 회전시키면 DC 110V 까지 변환되면서 모터 명판에 최고속도에 이르게 됩니다

DC모터 콘트롤러를 보니 최고 1800RPM으로 되어있는데

이경우 DC모터 4극 기준입니다 따라서 2극일경우 3600RPM이 됩니다

월래 DC V를 나타내는데 여기선 RPM으로 나오네요

중요한건 모터에 따라 RPM이 틀려진다는겁니다

단지 위에서 언급한것 처럼 DC 모터 특성상 아마츄어에 인가되는 DC  V에 따라 회전속도가 변하게 되어있습니다

또하나는 모터의 극수이고 또하나는 거기다 모터의 최고 인가되는 DC허용볼트입니다

보내온사진을 보니 실험실 같은곳에서 사용하는 교반기로 판단됩니다

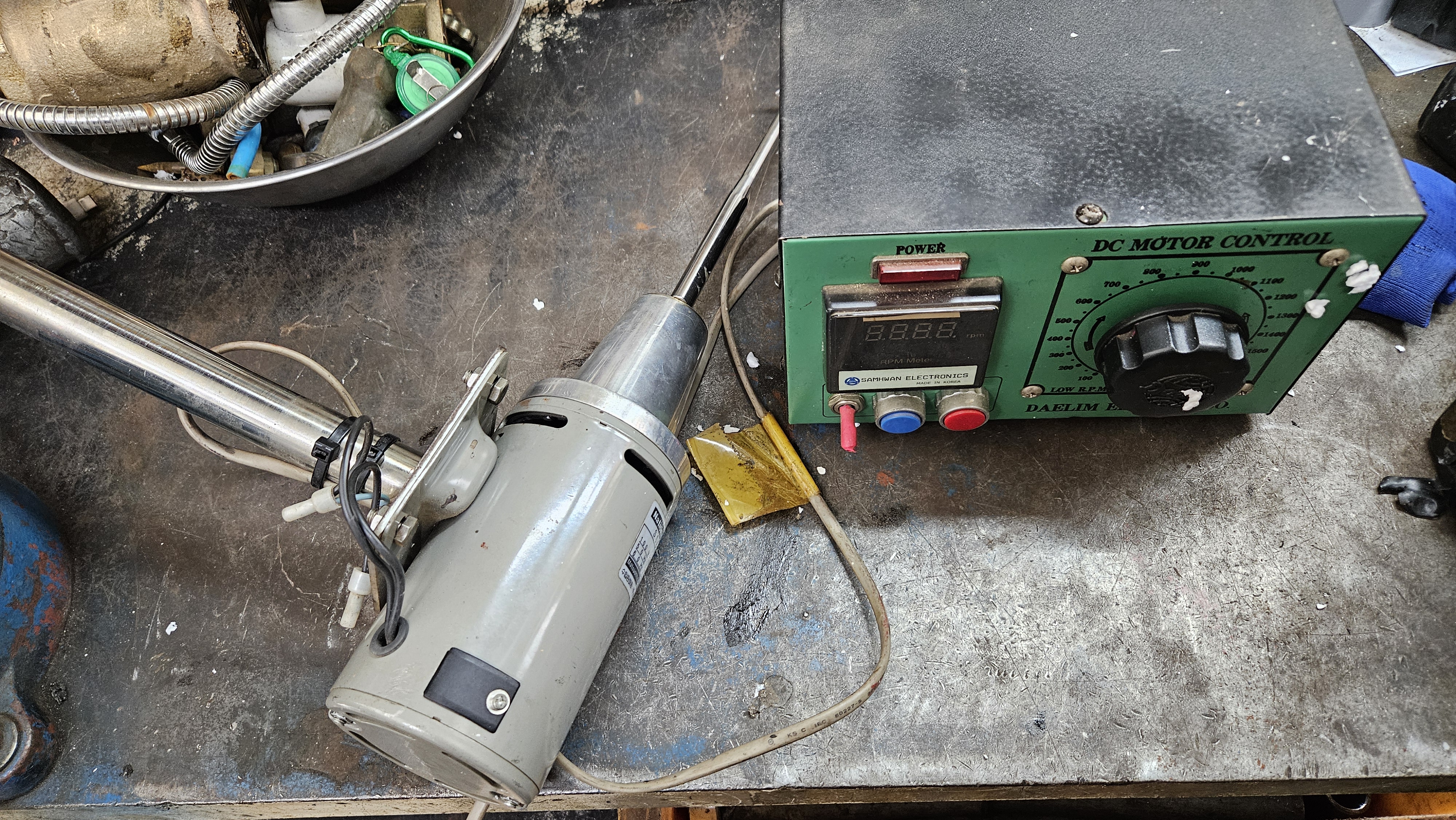

전체 사진인데 쉽게 설명드리자면 가정용 AC220V를 다운트랜스를 사용해서 AC110V 만들고

AC110V를 DC MOTOR 콘트롤과 연결하여 정류자를 통해 DC로 만들어 아래 콘트롤경우 슬라이닥스 방식으로

DC0V에서 최고 110V를 만드는것 같습니다

택배로 보내주셨습니다

요즘은 기름값보다 택배가 잘되어있다보니

택배로 보내주시는게 편합니다

갖고 오신다면 저희 일정에 맞춰주셔야하고 바로 수리점검되는게 아님니다

보내온 DC 모터 교반기입니다

혹시 몰라 전원공급장치인 DC 모터 콘트롤러도 같이 보내달라했습니다

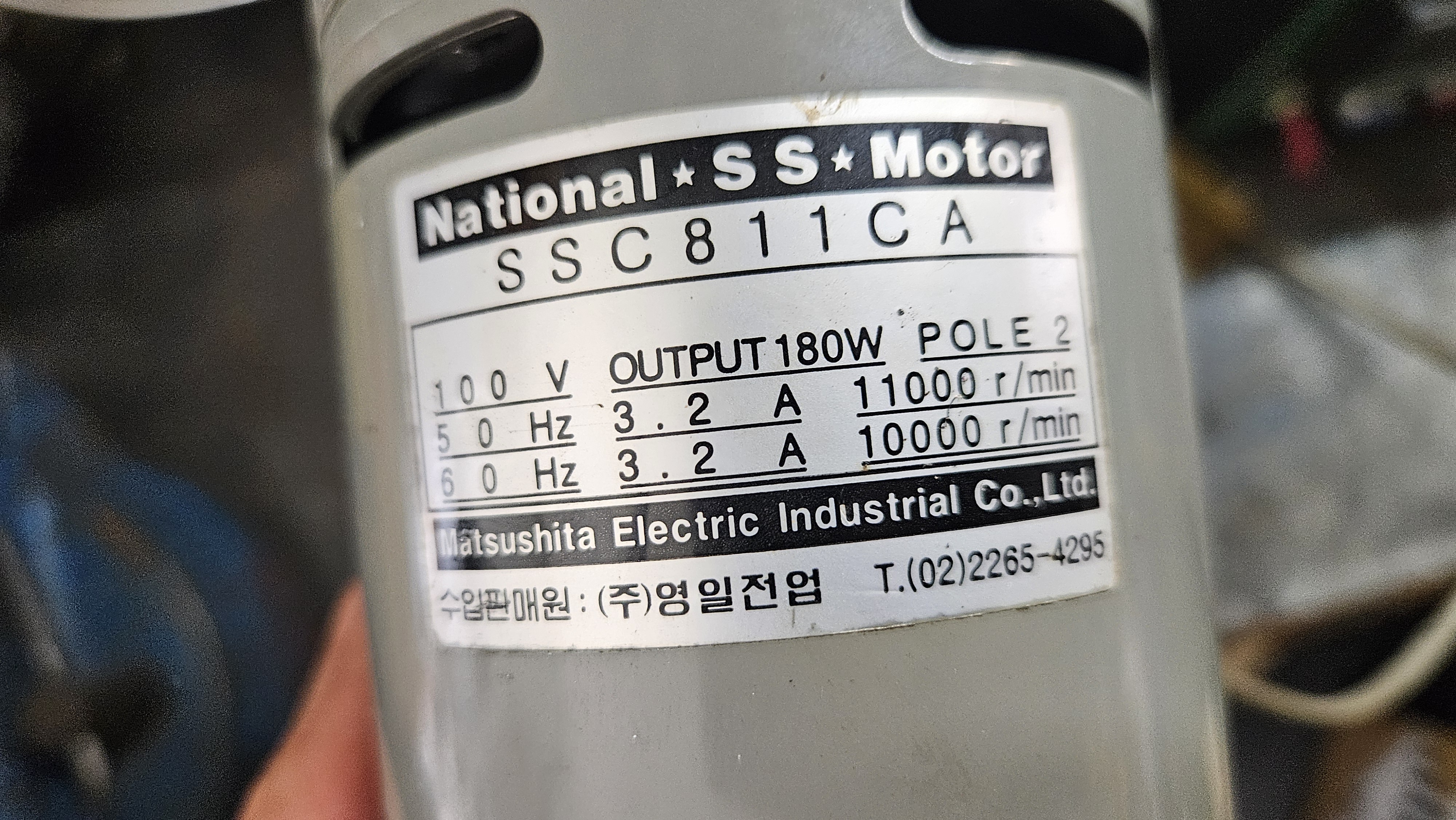

DC모터 명판을 보니

SSC811CA 모델로 영일전업에서 수입했나봅니다

일제 제품으로 입력최대 전압은 DC100V 이며 180W 모터 용량입니다

2극 모터로   최대 RPM10,000 이네요

위에서 제거 언급한것처럼  모터 콘트롤러 명판에 회전수는 그냥 보기편하게 4극 모터 최대 1,800RPM을 표기한것 뿐입니다

대림엘렉트릭에서 만들었네요

AC전원을 입력하면  아마츄어는 DC0V부터 콘트롤러 앞에 검정핸들을 돌리는것에 따라 가변되고 필드경우는 고정DC 전압이 출력됩니다

DC MOTOR 콘트롤러는 이상없는것 같아

DC모터를 체크 하는데 저항이 안뜨네요

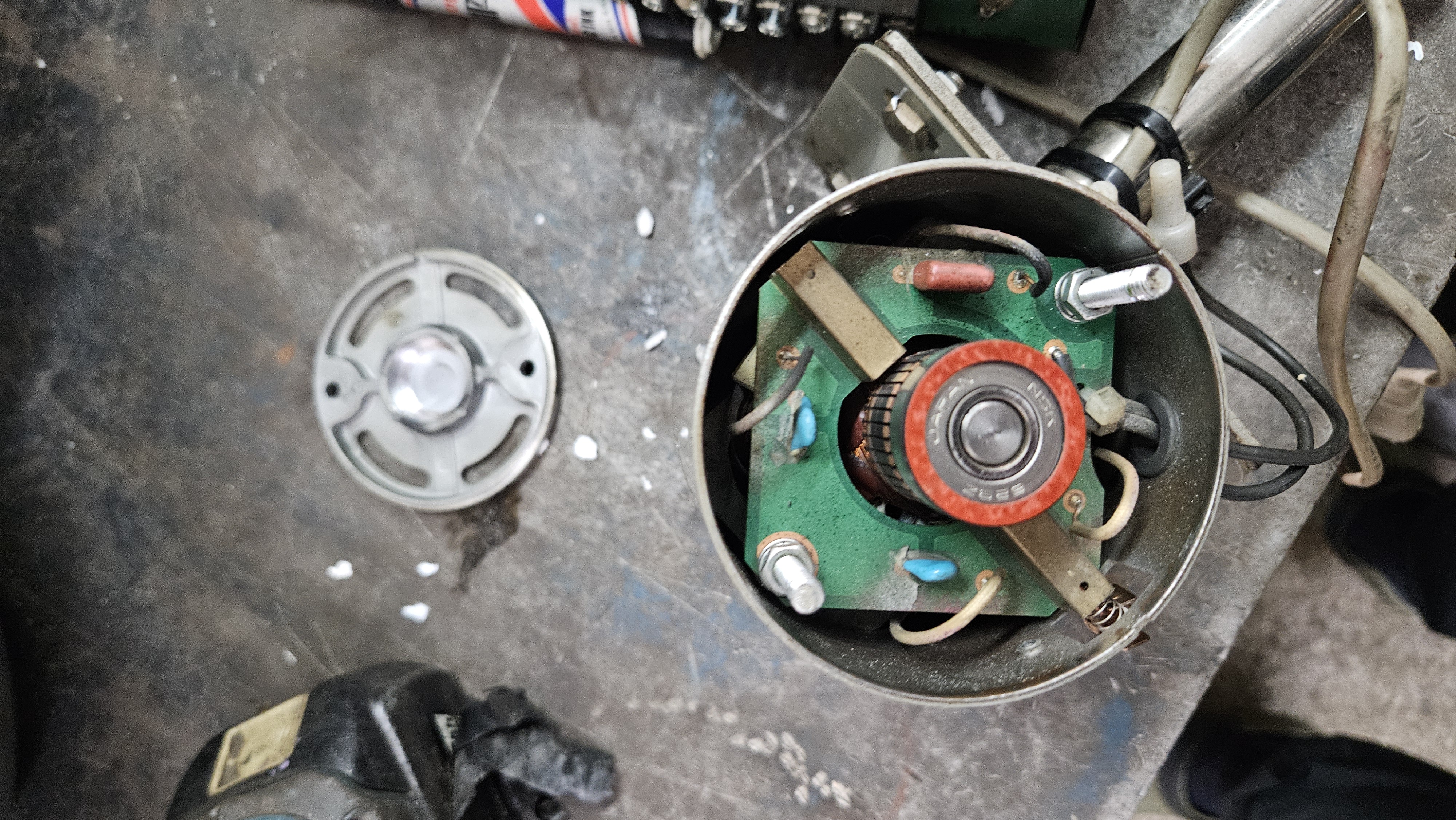

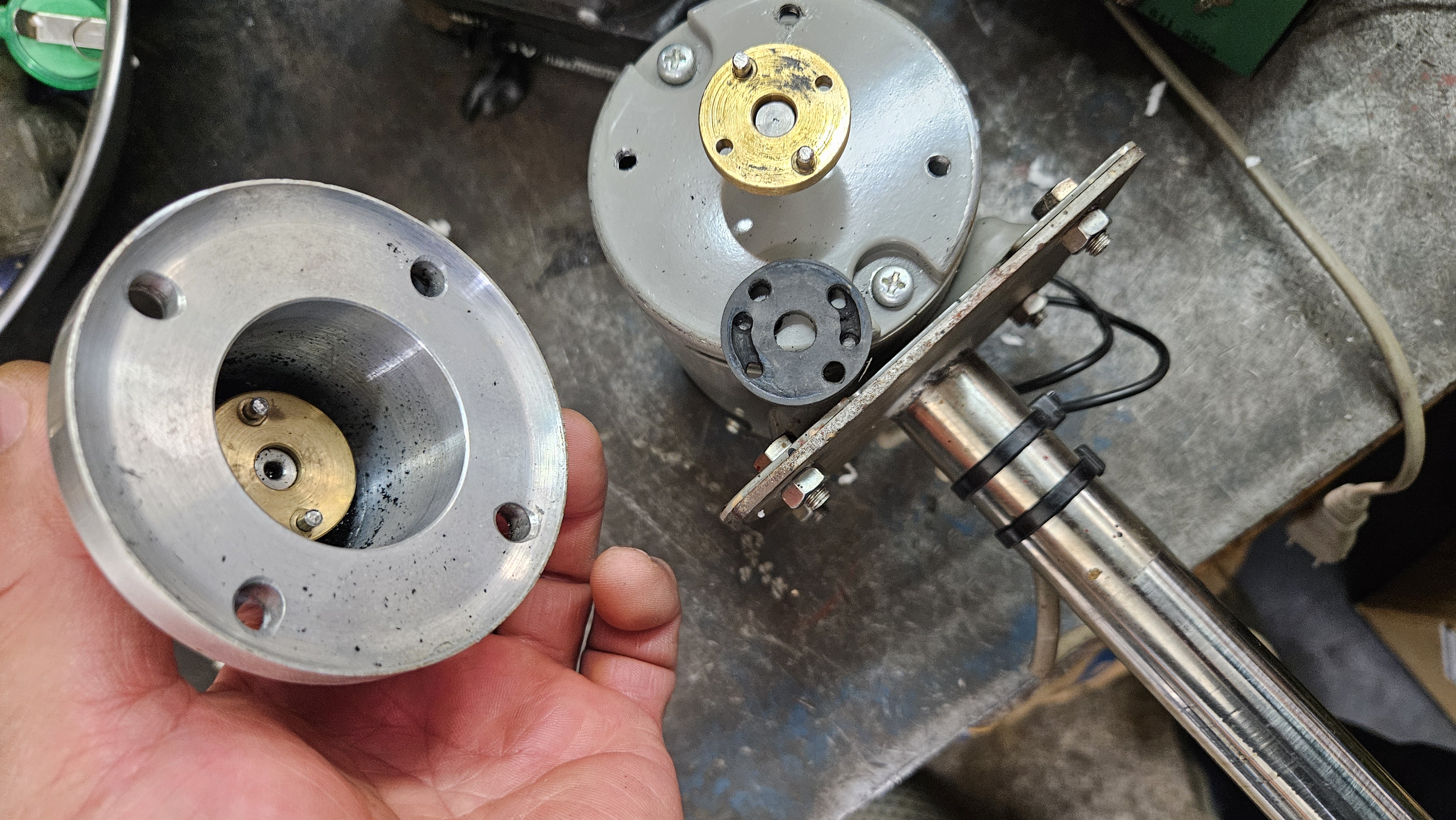

실험실 교반기 DC모터 점검을 위해 분해합니다



DC모터를 완전 분해하기위해서는 베어링을 먼저 분리해야합니다



카본브러쉬가 있는 DC모터의 단점은

오랜사용이 정기적인 오버홀작업을 해야합니다

올분해후 내부 이물질제거등 절연저항을 측정 누전이 없어야합니다

아마츄어 점검및 누전측정

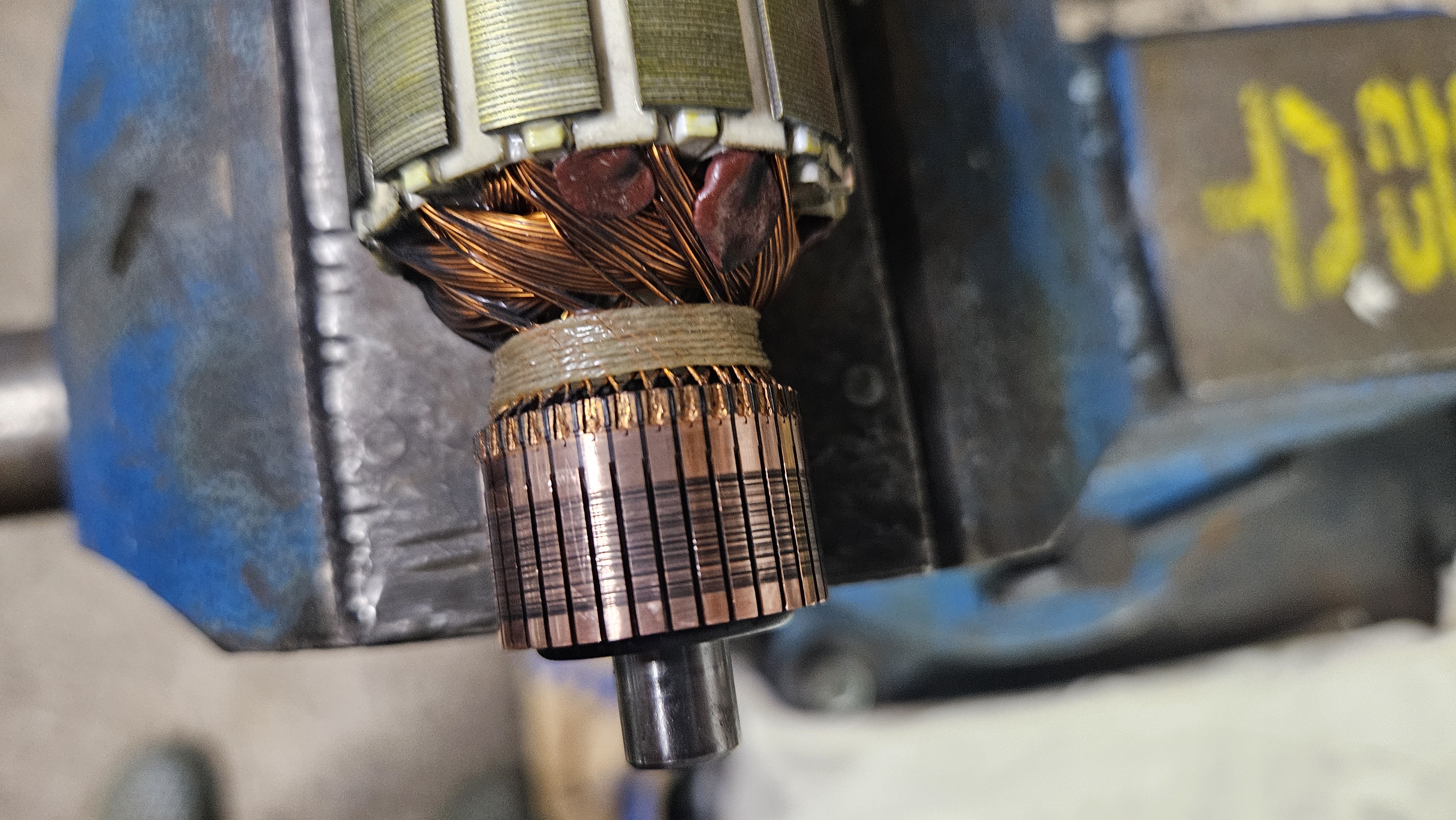

정류자를 살짝 가공후 고미상태를 가공합니다

한땀 한땀해야 합니다 정류자 편이서로 통하면 안됩니다

정류자 홀더 세척후 홀더 영접을 잡고 조립을 합니다

이제 저항이 뜨네요 이상없이 잘된것 같습니다

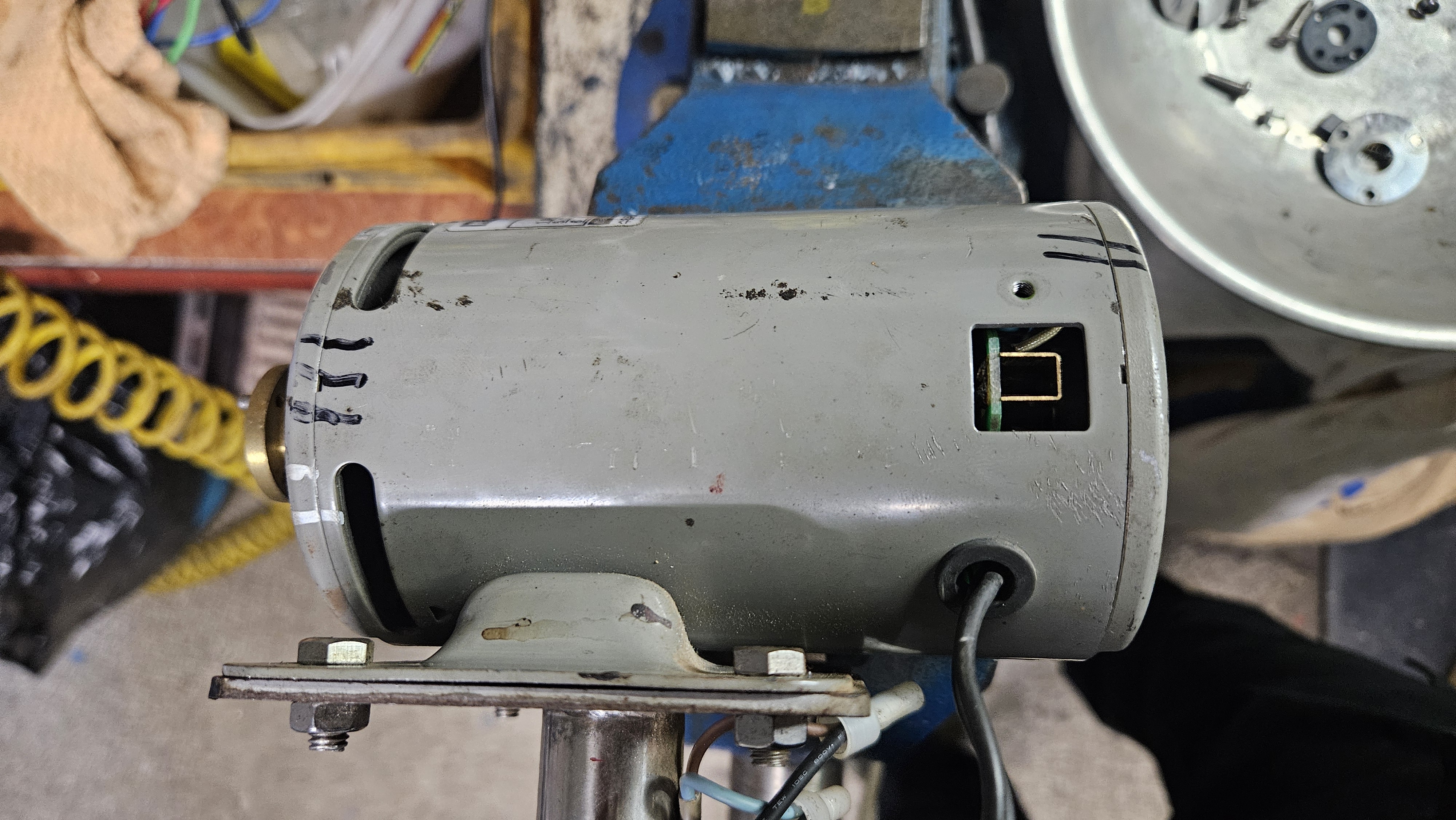

시운전 을합니다

DC모터의 암페어 측정은  10A이하는  리드선에 직렬로 연결하여 측정할수있습니다

요즘은 DC 암페어를 측정할수있는 후꾸메터가있어

측정이 가능하지만 초기 나오는 암페어 숫치가 완전히 영점이 잡히지 않기때문에

초기 나오는 숫자 더하기 운전할때 암페어를 계산하면 됩니다

동영상에 초기 6.2암페어 운전할때 순간 7.2암페어 를 나타내다 모터가 회전수를 찾으면 6.9암페를 나타냅니다

모터 명판에 허용암페어가 3.2암페어니  공회전 암페어가 1암페어 미만이니 모터 회전소음도 괜찮고

모터 상태가 상당히 양호합니다

잘수리 된것 같습니다





모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비

대승엔지니어링 010-3294-4253
