SHWLC-01 구경80A 신한콘트롤 워터레벨콘트롤밸브 안닫힘으로 인한 신형으로교체

인천광역시 미추홀구에 있는 모 건물입니다

지하6층 저수조 정수위밸브 안닫힘으로 인한 문의 입니다

관리소장님께서 여러장의 사진과 함께 문의를 주셨고

관리소장님께서 기계를 잘 아시는 분이라 자체적으로 점검을 해보고

전자변을 분리해도 정수위밸브가 닫히지 않고 계속 물이 들어가자 저희대승엔지니어링에 문의를 주셨습니다

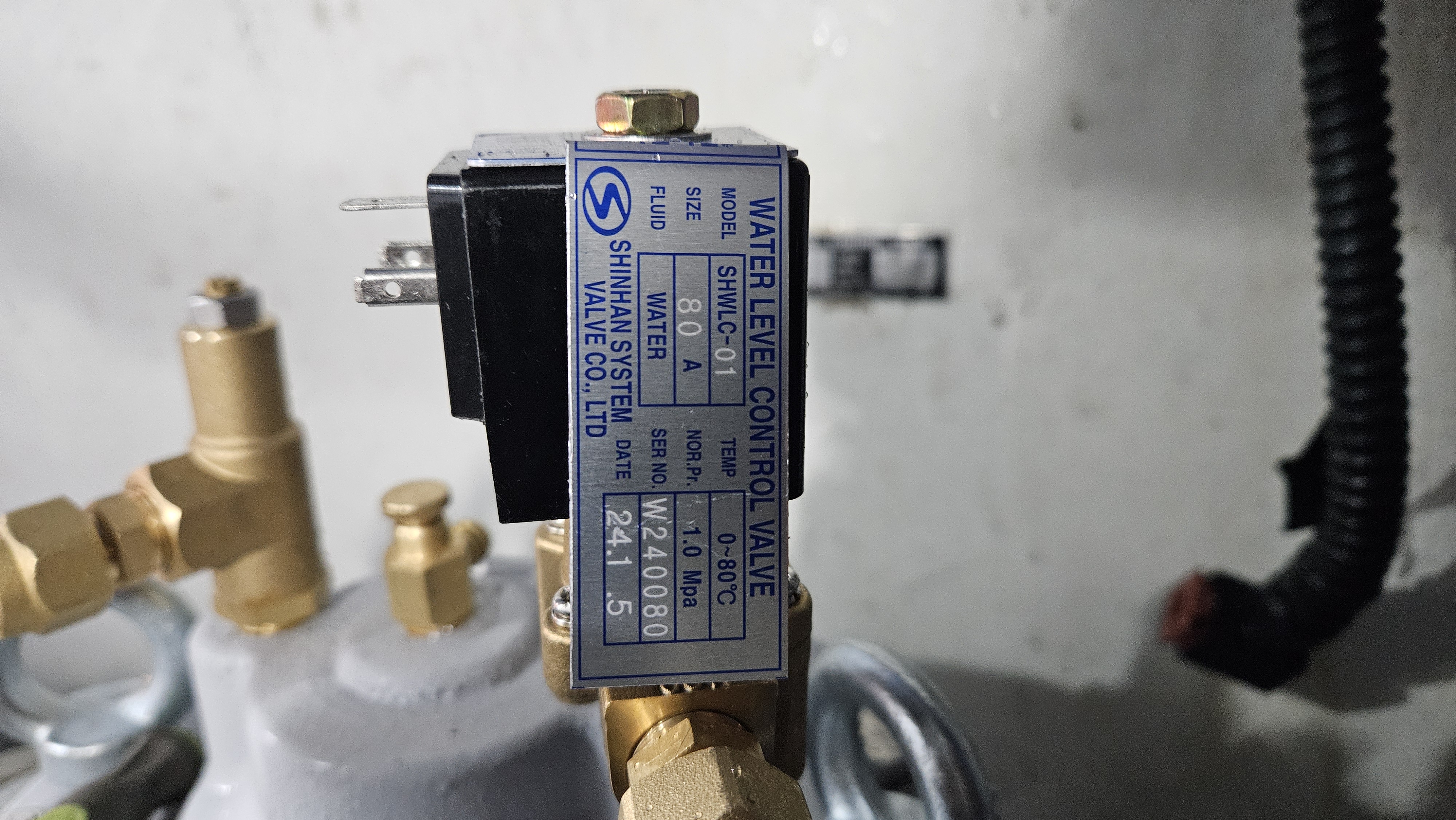

신한정수위밸브 명판입니다

SHWLC-01

신한정수위밸브경우 구경은 밸브 하단케이싱에 각인되어있습니다

보온제를 벗끼고 찍어 주셨습니다

구경은 80A 입니다

설치된 위치는  저수조 하단부 사람 허리 바로 위높이라고 하네요



위 사진을 바탕으로

견적을 넣고

관리소장님께서 바로 기안을 올려 다음날 교체작업을 진행해달라고 하시네요



자재를 준비 바로 다음날 작업을 진행해드렸습니다



사람 가슴높이라  밸브탈착지 밸브 떨어짐에 주의 해야하며

솔레노이드밸브를 지나 저수조 상부 볼탑과 연결되어있는 볼탑라인이 몰코배관으로 연결되어있는데 유니온이 없네

이럴땐 과감히 짤래 냄니다

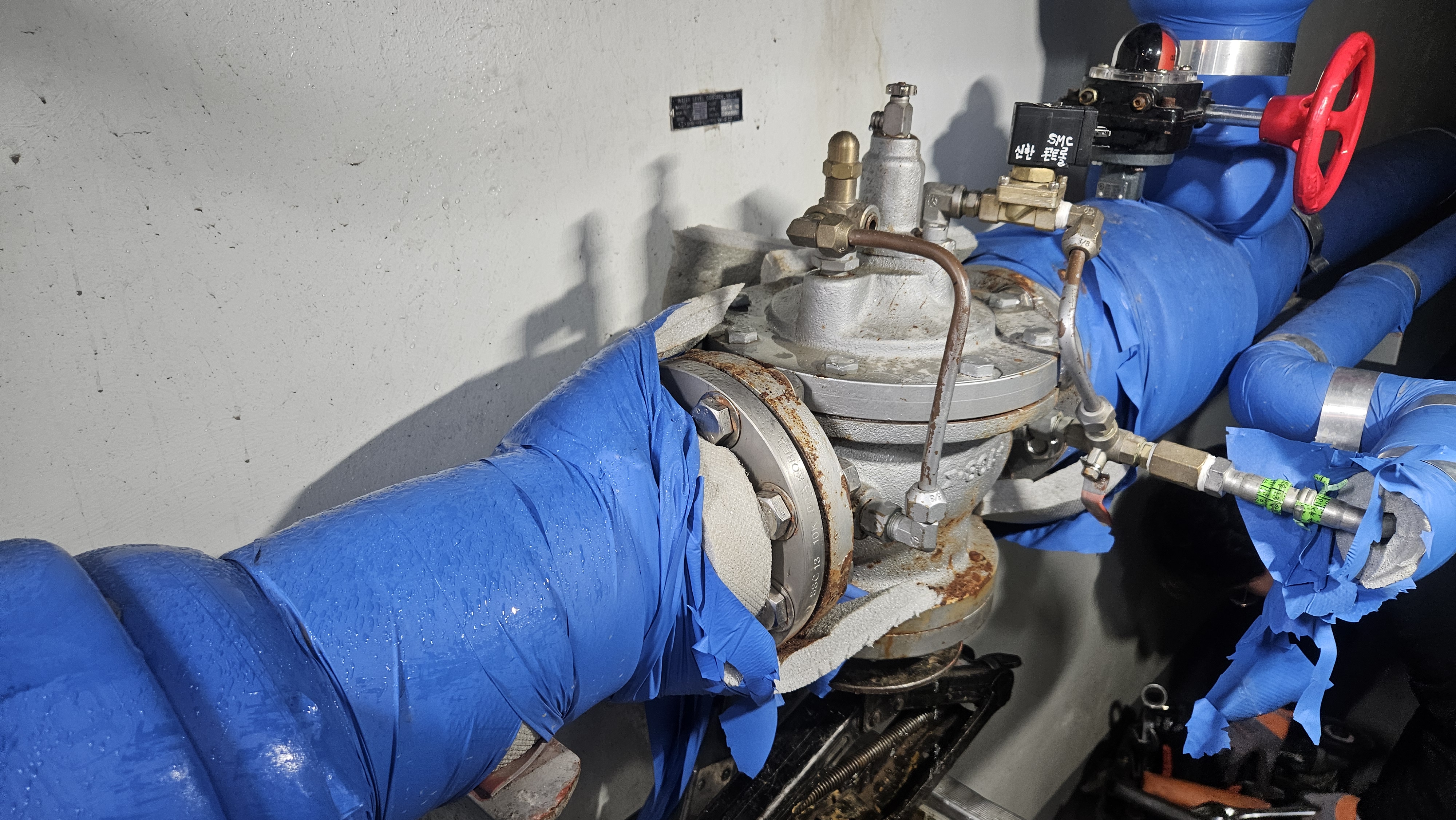

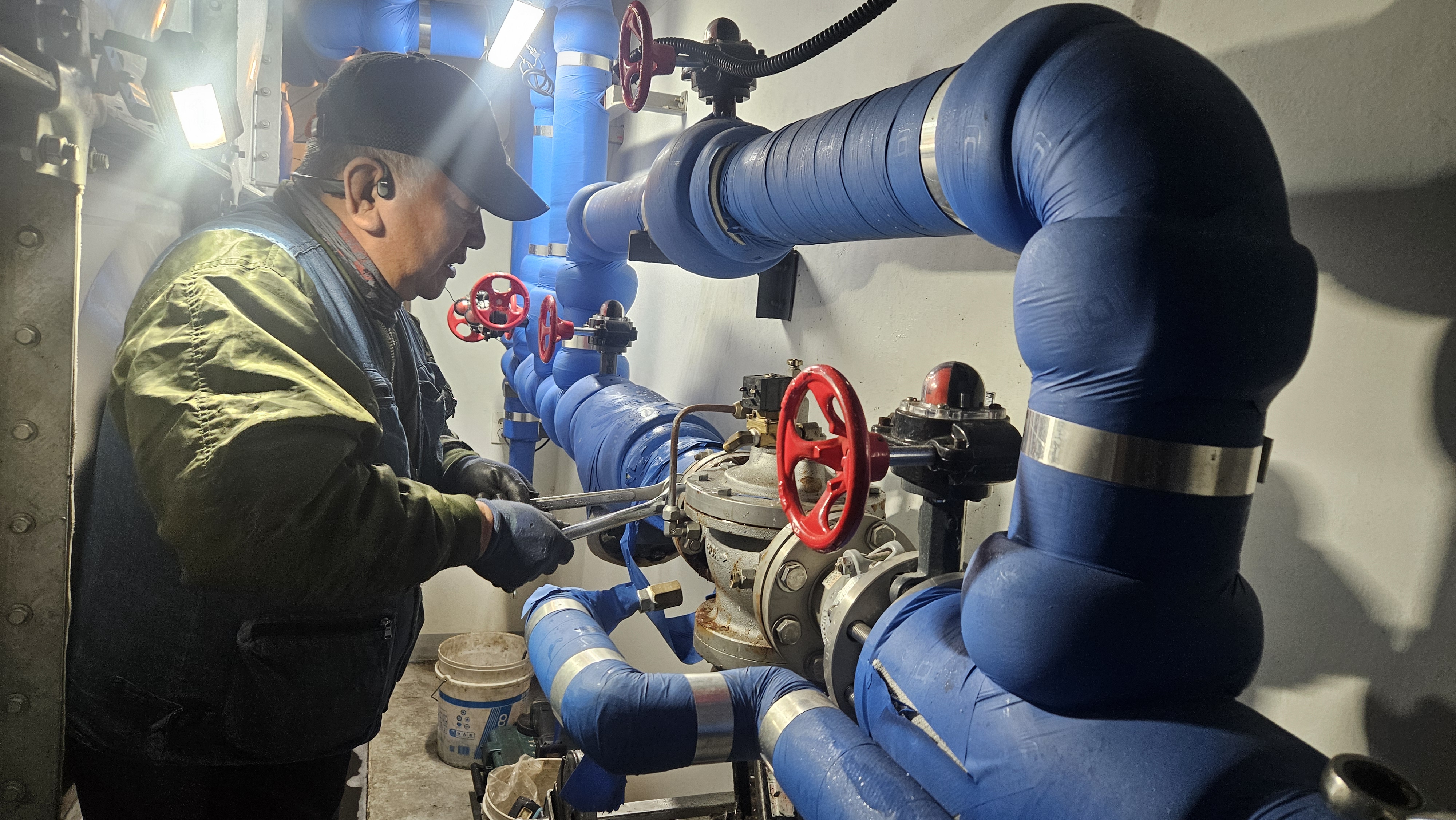

신한정수위밸브 SHWLC-01 80A배관에서 분리중

분리시 약간에 요령이 필요합니다

밸브 배관에서 분리후 후렌지 가스켓제거중

밸브는 글로브조인트 방식이네요

조심해야합니다

교체 해드릴 신한시스템 정수위밸브입니다

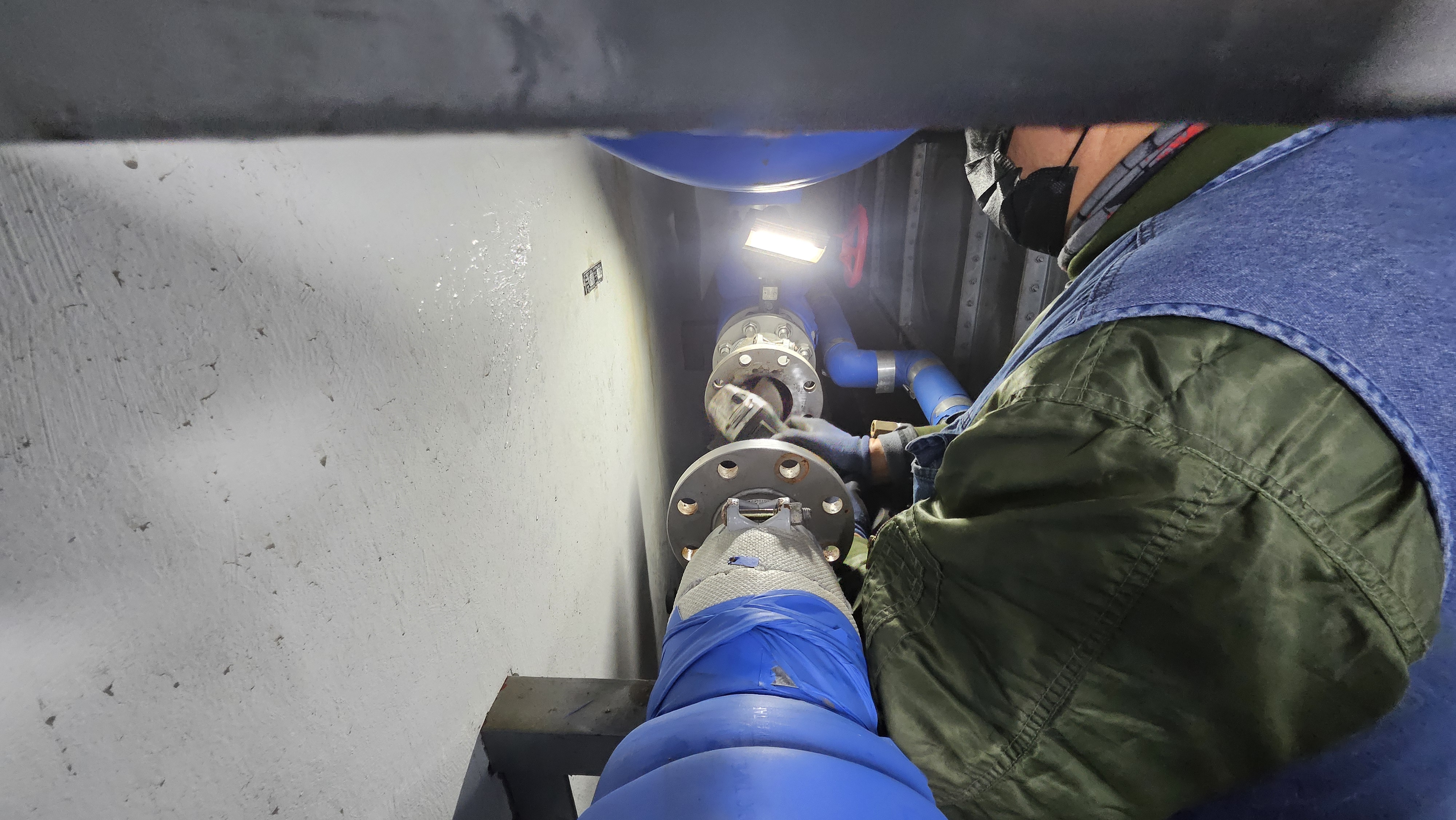

후렌지 이물질 제거중 크리닝

후렌지 이물질제거후 배관내 이물질제거를 한번더 플러씽 작업으로

스트레이너 내부 깨긋합니다

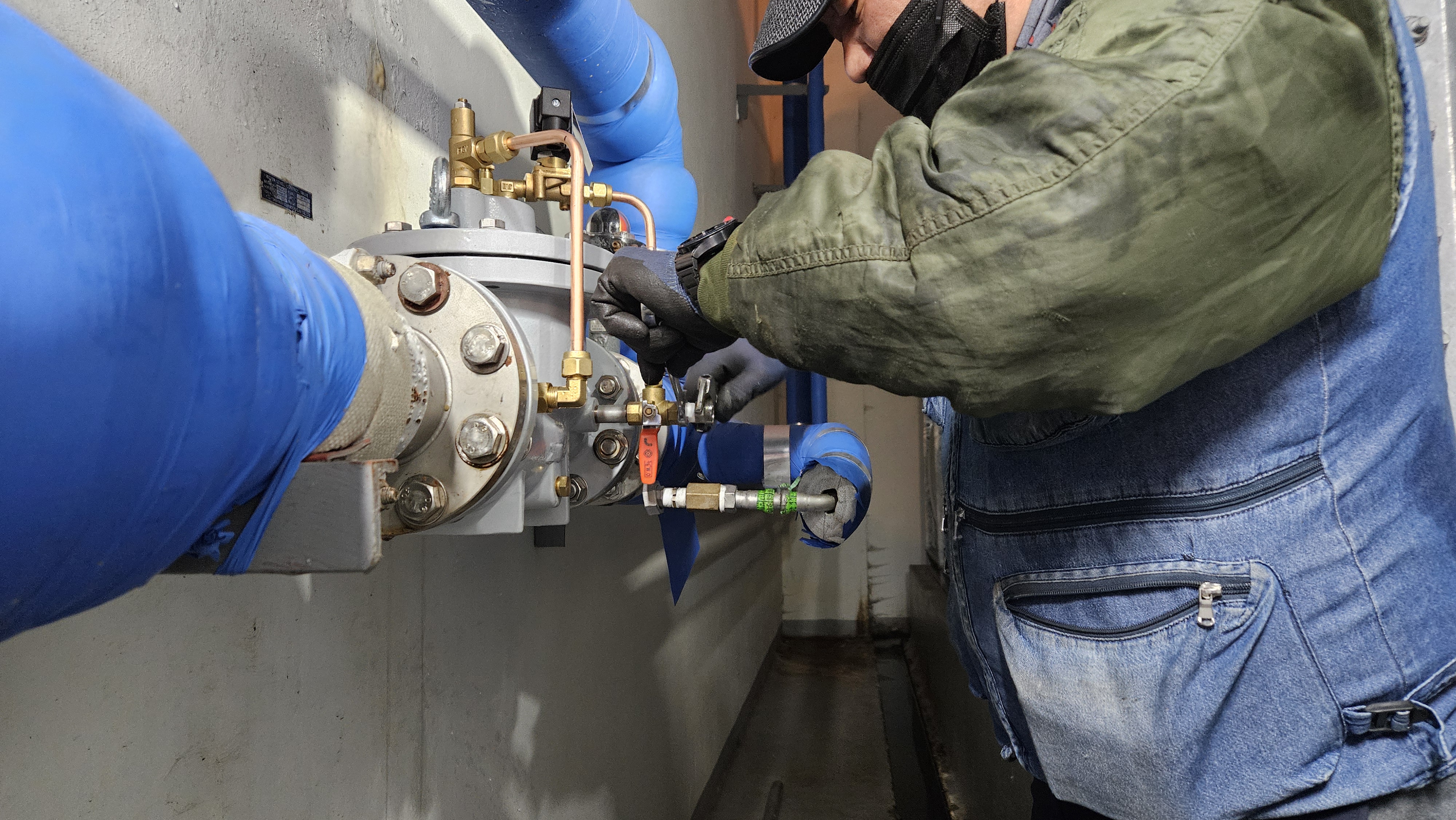

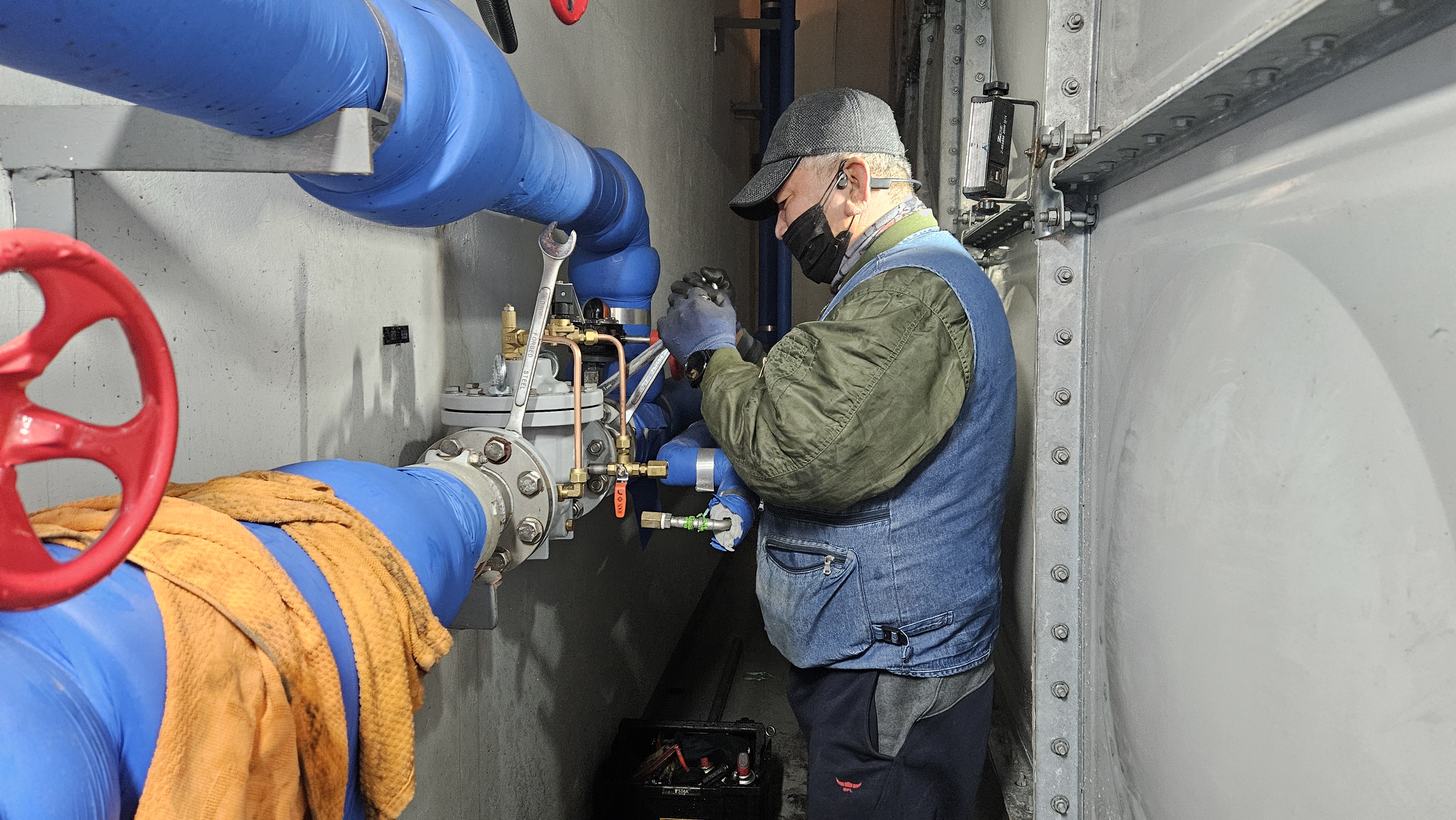

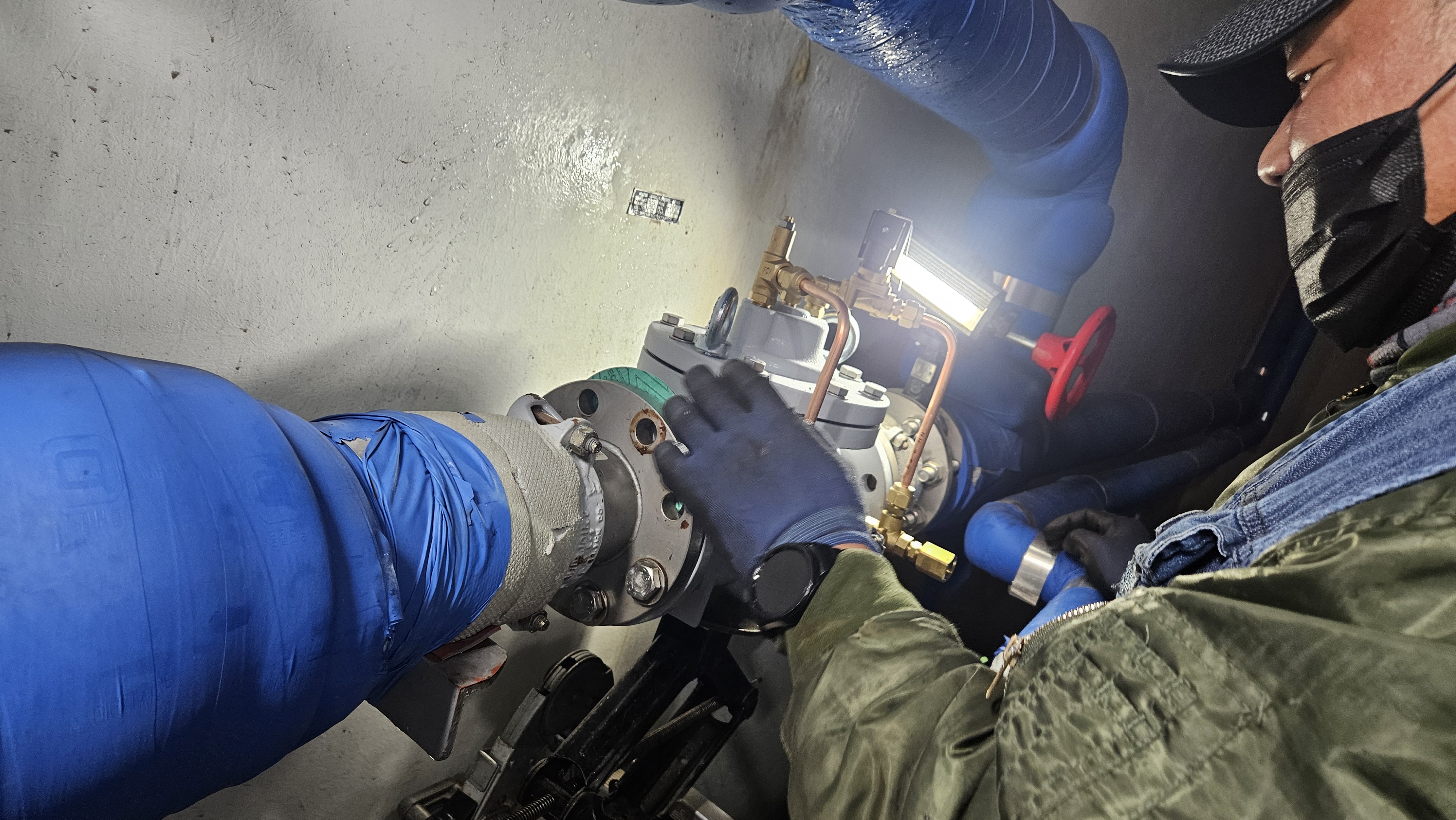

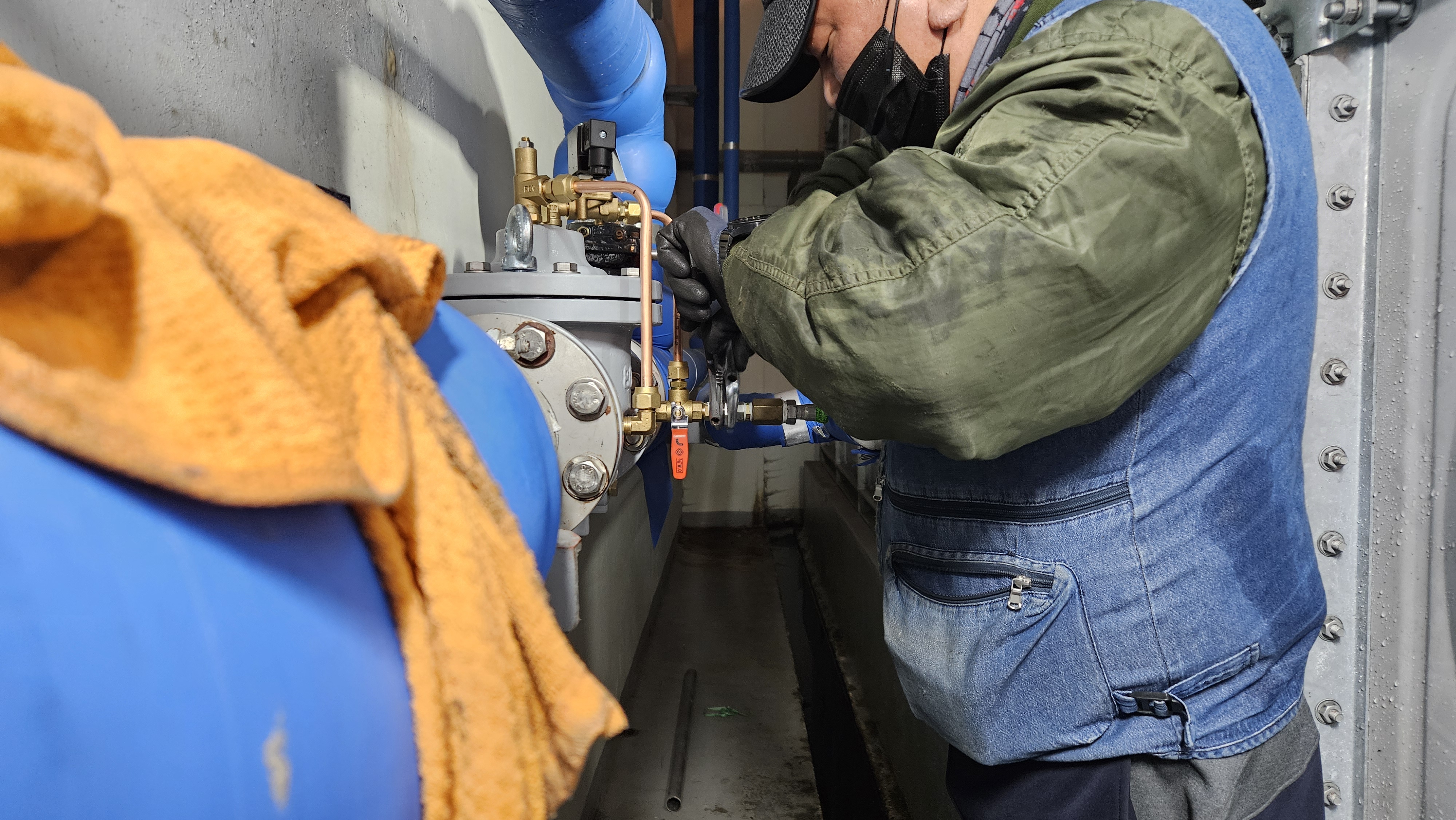

신형 정수위밸브 SHWLC-01 80A 부착중

그라인더로 짤라냈던 솔레노이드 밸브 후단 삼방밸브와 볼탑라인 유니온을 사용하여 연결

추후 점검및 교체작업이 용이합니다

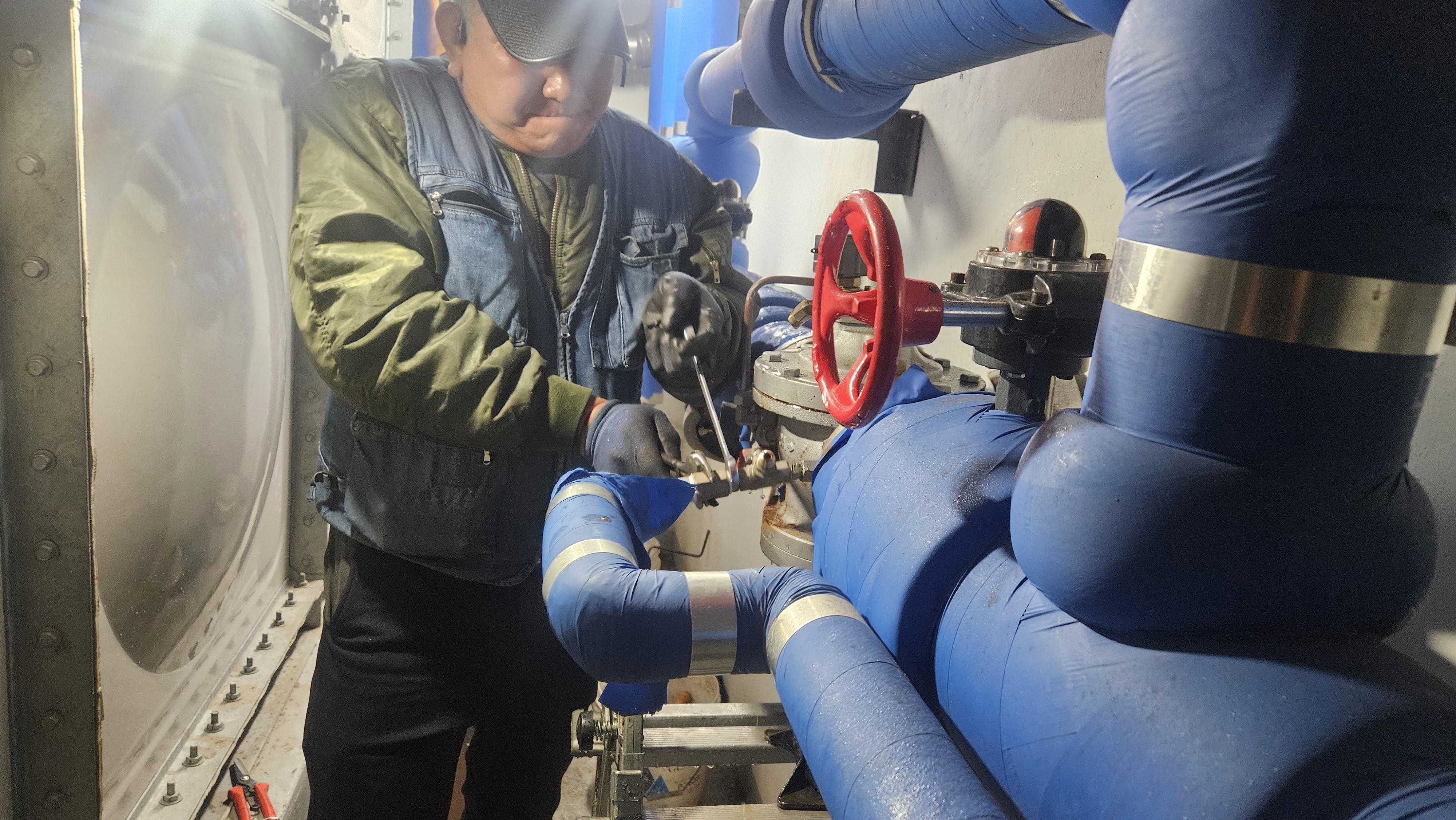

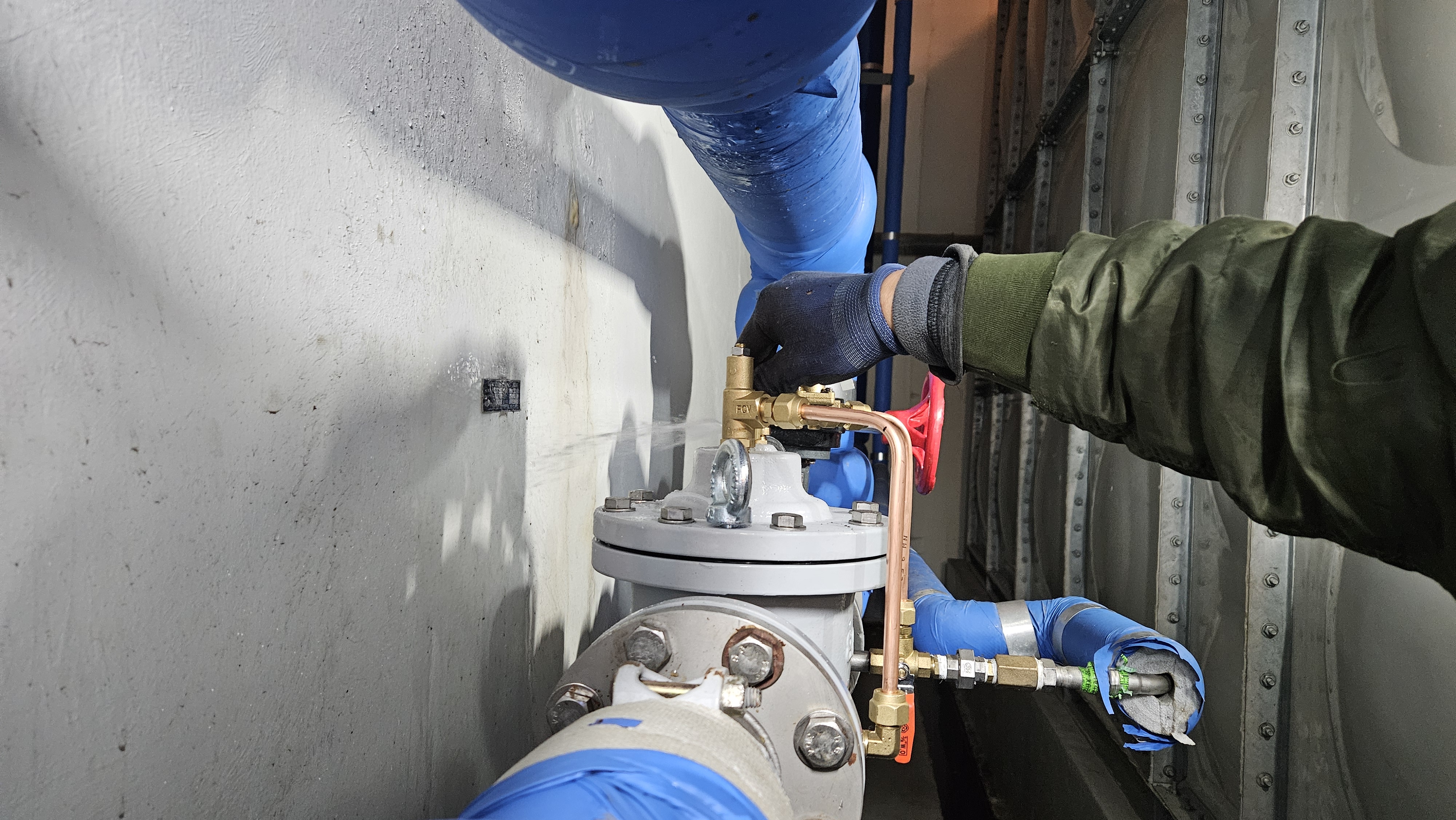

시운전을 위해 에어빼기

시운전시 100% 워터햄머가 잡히지 않네요

이경우는 대부분 이번 현장처럼 저수조 하부에 정수위밸브가 설치되어있으며

저수조 상부에 아래 사진처럼 피스텍밸브가 2중안전장치로 설치된경우입니다

최대한 현장에 맞게 조정해드렸습니다

관계자분들이 예전에는 정수위밸브가 열려 시수 들어가는 소리도 심했고

닫힐때 꽝 꽝 했다고 하네요

정수위밸브 고장을 대비해서 2차 안전밸브로 달려있는 피스텍밸브입니다

우측 배관을 쫓아가보면 볼탑이 달려있고 볼탑이 닫히면 피스텍밸브가 닫혀 저수조 물넘침을 방지합니다

A탱크 B탱크 이렇게  나눠져 있으며 A탱크 B탱크에 사진처럼 한탱크에 볼탑이 두게 설치된이유는 하나는 정수위밸브 에서 연결된 배관이며 15A 좌측 볼탑  우측볼탑은 바로위사진 피스텍밸브와 연결된 15A 볼탑입니다

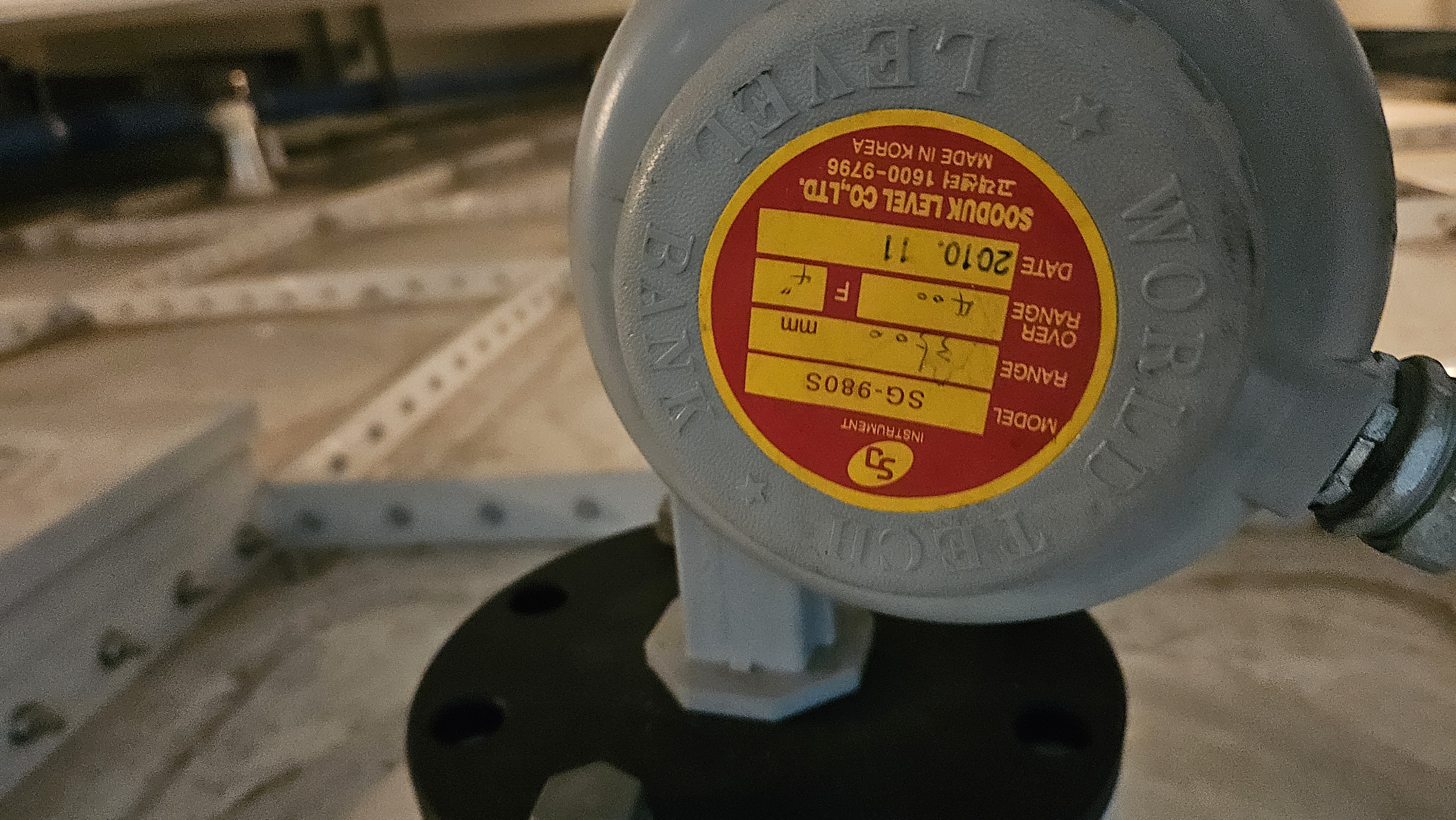

올라간김에 기어식레벨센서도 사진찍어 놓습니다

추후 이상시 바로 제작후 교체

관리소장님과 관리사무소 기사분들이 정수위밸브 원리에 대해서 확실히 알고 싶어 하셔서

기존 안닫히 정수위밸브를 분해해서 왜 정수위밸브 고장인지 설명을 드렸습니다

대부분 정수위밸브가 안닫히면 솔레노이드밸브 고장으로 알고있는데

솔레노이드밸브 이상도 있을수가 있지만 오래 사용했다면

아래 사진처럼 정수위밸브 자체에 스케일로 해서 작동이 제대로 안한다고 보시면됩니다

간혹 어떤 기사분들은 자기가 예전에 다수리 했었다하면서

솔레노이드밸브를 교체 하여 고쳤다고 했다가

몇일 못가서 저수조 물넘침이 발생하기도 합니다

이유는 솔레노이드밸브 교체시 충격으로 인하여 아래 사진처럼 막고 있던 스케일이 순간적으로 떨어져 나간경우입니다

사람으로 따지면 혈관에 동맥경화과 진행되었고 살짝 피떡이 떨어져 작동이 되었다 다시 심장이 멈춘경우라 할수있습니다

판단은 사용자분들의 목입니다
