SHWLC-01 80A신한콘트롤 정수위밸브 긴급교체

서울특별시 영등포구에 있는 모 오피스텔건물입니다

2023년 년말을 삼일앞둔 12월28일 오후 전화를 주셨습니다

입주자 대표님이라고 밝히시고

기존 관리업체와 문제로  관리업체가 바뀌고

그동안 이상있던 부분을 체크 가장먼저인것 같다고 생각한

저수조 하이알람 부분이 궁금하시다고 합니다



먼저 설치된 레벨콘트롤러와 정수위밸브를 설명드리고 사진을 여러장 부탁드렸습니다

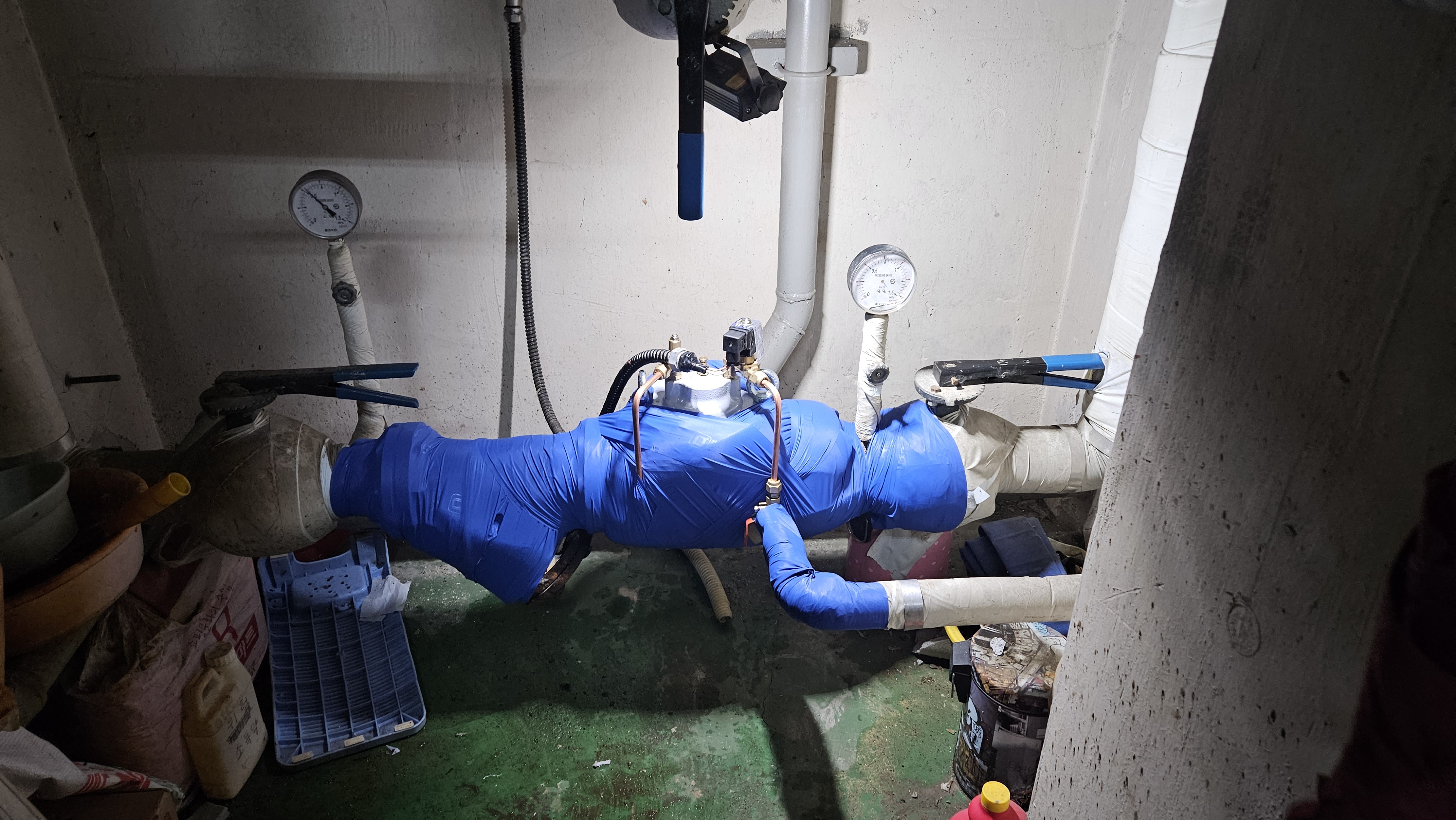

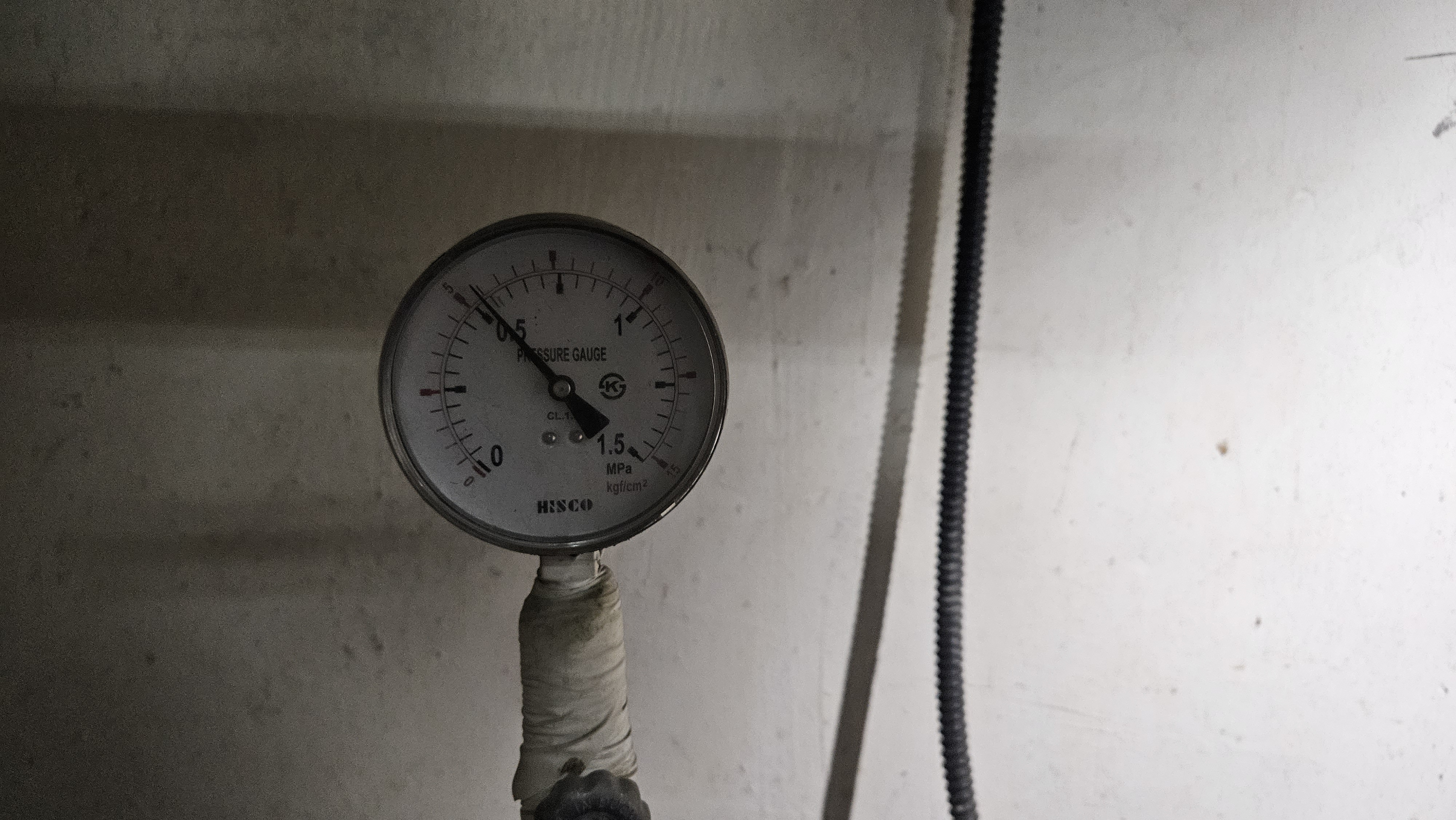

아래 보내온 사진입니다

사진을 보니 신한콘트롤러 워터레벨콘트롤밸브(정수위밸브) 이네요

모델은 SHWLC-01입니다



하부케싱에 80A 가 각인되있는것 보니 구경은80A 입니다

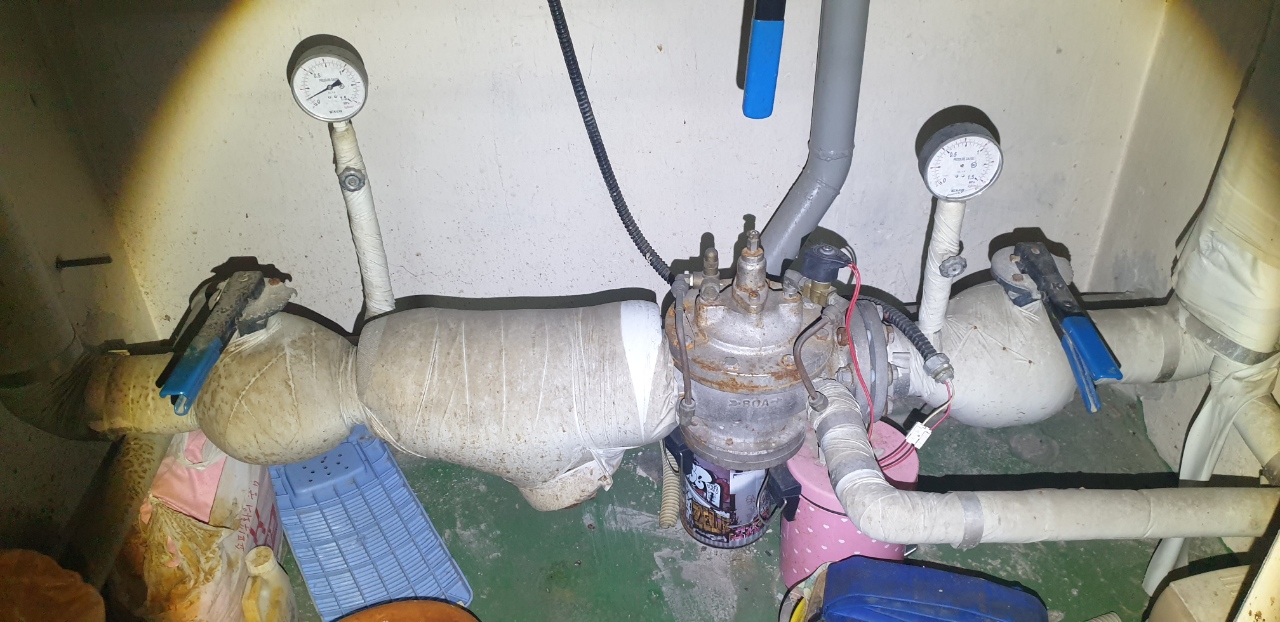

정수위밸브 기준 전후단 레바식버터플라이밸브와 상부에 바이패스 배관에 레베식 버터플라이밸브가 닫혀있는것 보니

어떤이유로 저수조에 하이알람이 발생 저수조 넘치기 전에 밸브를 잠궈논것같습니다

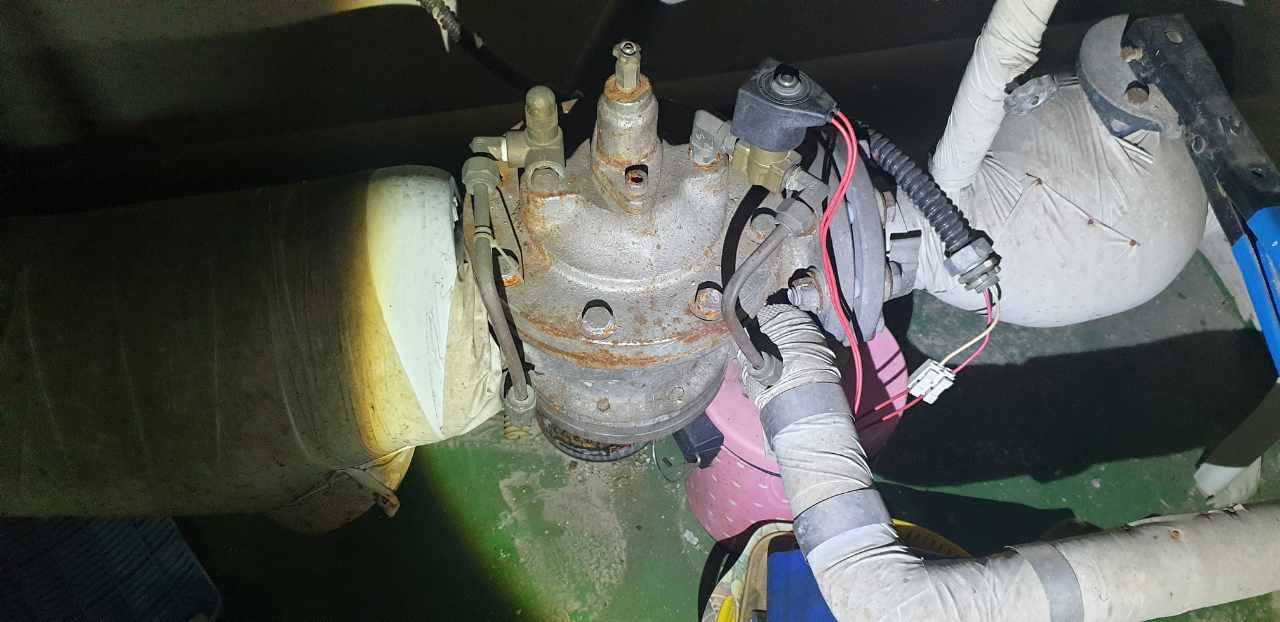

솔레노이드 밸브 사진을 보니 솔레노이드밸브도 교체하나것 같습니다

또한 솔레노이드밸브 전원선을 형광등 연결 짹으로 해놓았네요



위 사진을 보고 문의하신 레벨센서와 레벨콘트롤보단

정수위밸브 문제 같으며

점검하는 방법을아래와 같이 알려드렸습니다



정수위밸브 점검법을 간단히 소개 해드립니다

먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 (고수위경보)발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음



위같은 방법으로 점검했을때

정수위밸브에서 닫히는 소리가 들리지 않아

우선 정수위밸브 교체후 레벨센서 레벨콘트롤등을 추가로 점검해볼필요가 있으며

가장먼저 정수위밸브 고장이 의심간다고 입주자대표님과 의견조율

견적을 넣고

곧 연말 연초 연휴가 시작되어 긴급으로 공장에서 퀵으로 제품을 받고 작업을 진행했습니다

이경우 퀵비가 오만원정도 추가됩니다 (거리에 따라)

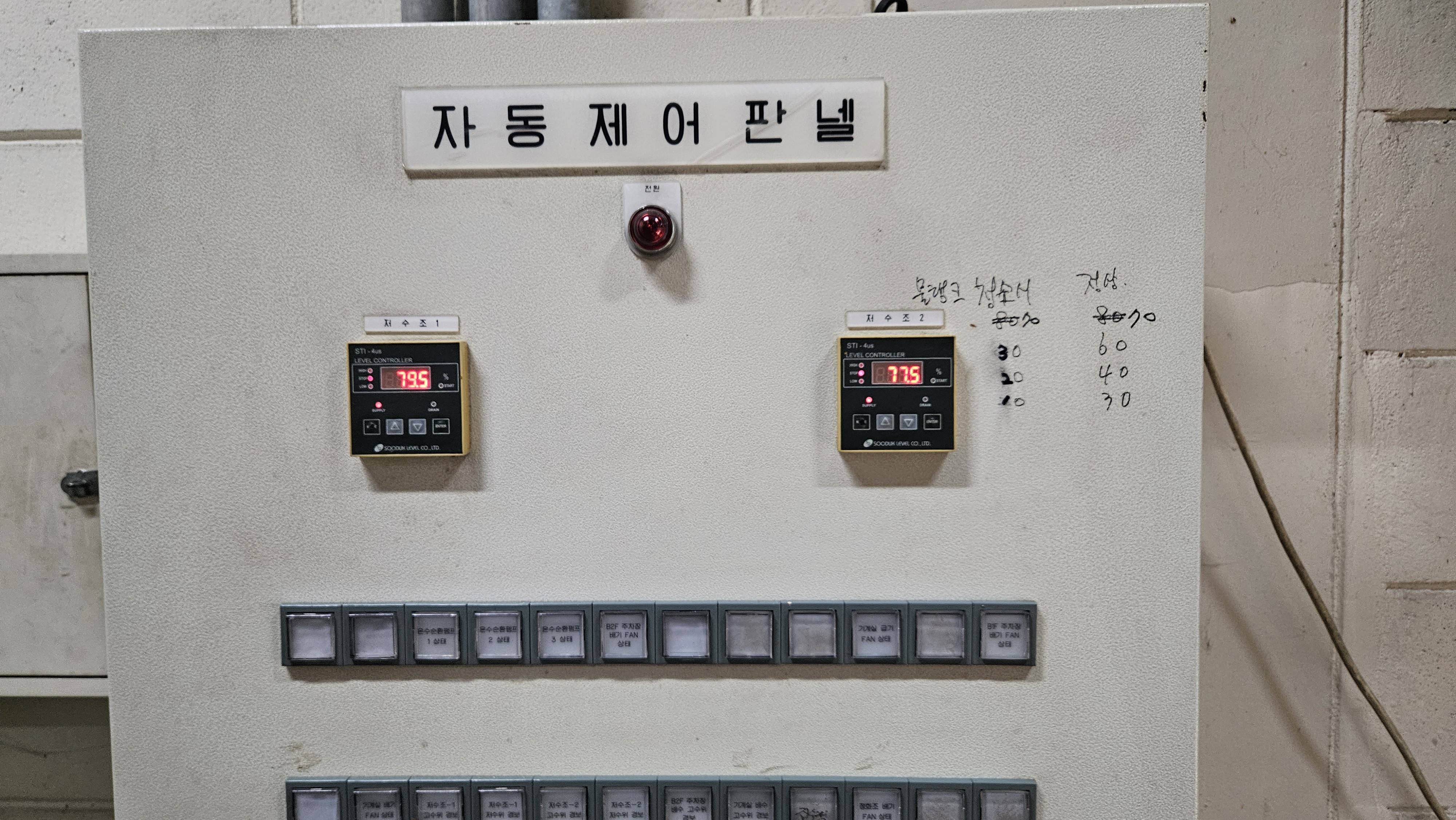

먼저 자동제어 판넬에서 레벨센서의 수위 위치를 보고 작업시 저수조에 물부족이 없도록 체크합니다

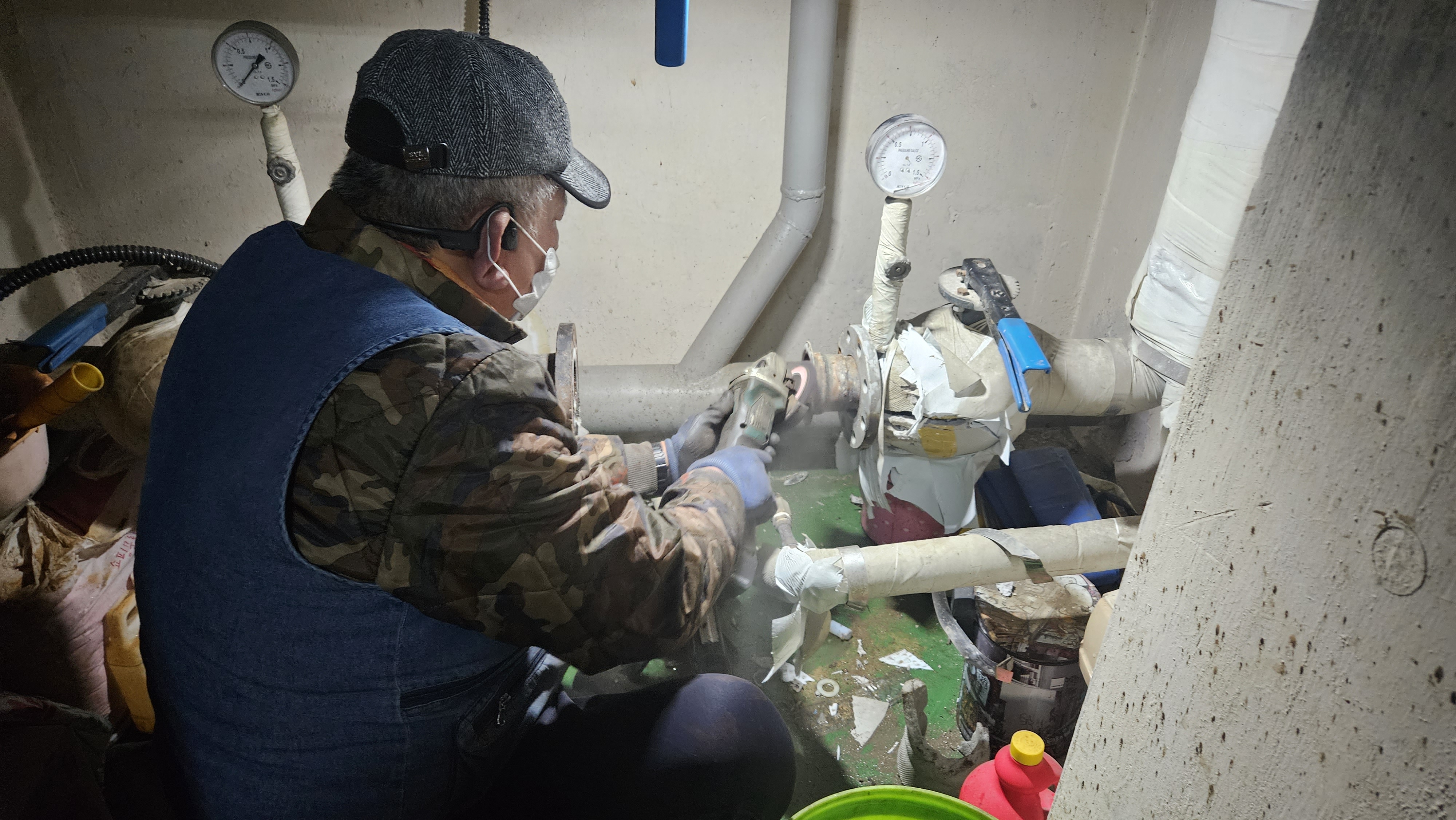

신한정수위밸브를 배관에서 분리하기 위해 보온제를 제거합니다

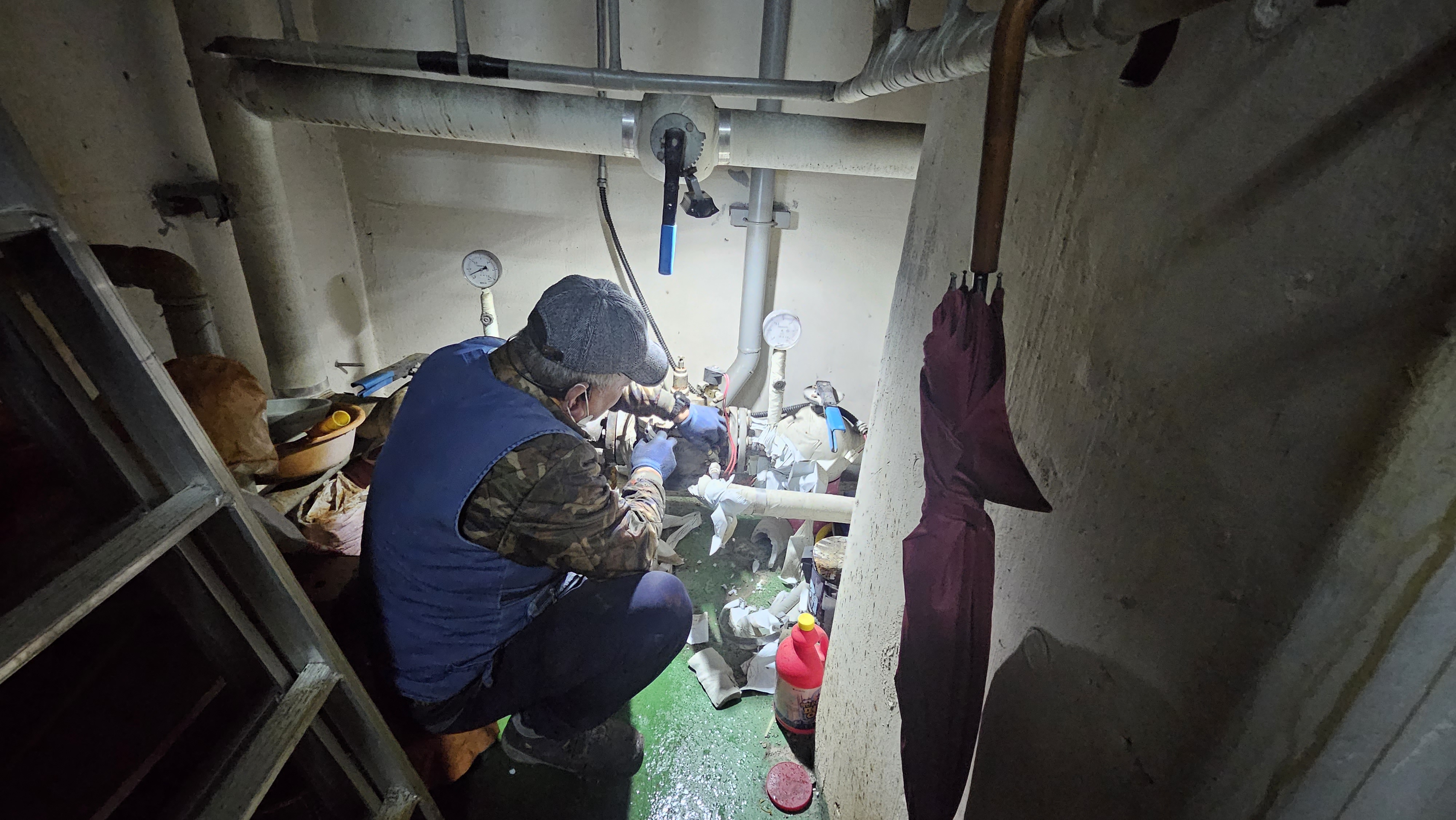

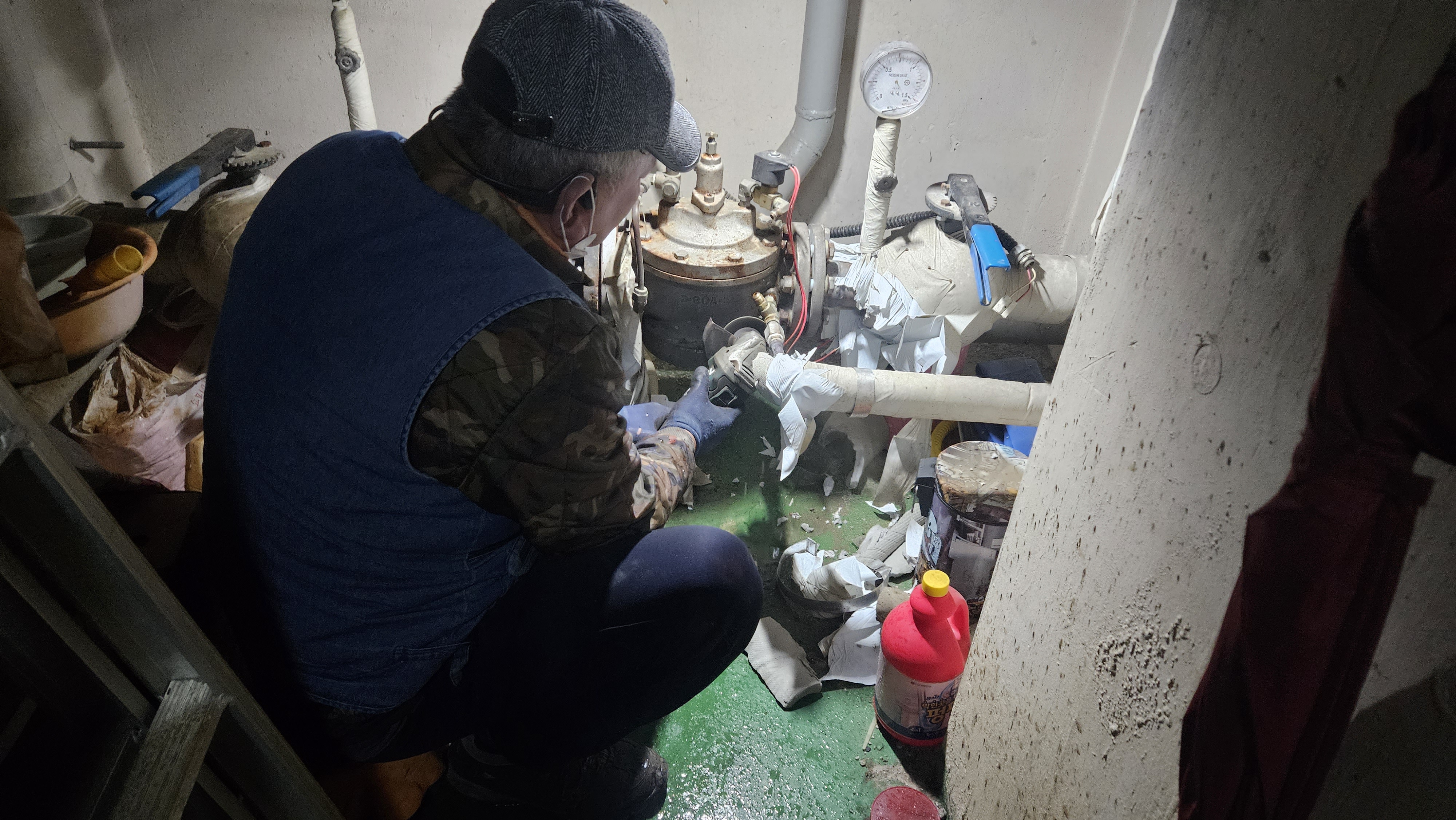

저수조 상부 볼탑과 연결된 15A 배관을 용접으로 연결해놓아 짤라내고 있습니다

교체 해드릴 신품 제품과 비교샷



제조일자가 2023년12월18일 입니다

저희 대승엔지니어링에서 교체및 시운전후 혹시 모를 이상시

본사A/S팀에서 2년간 A/S를 받으실수있습니다(거의 A/S가발생하지 않습니다)

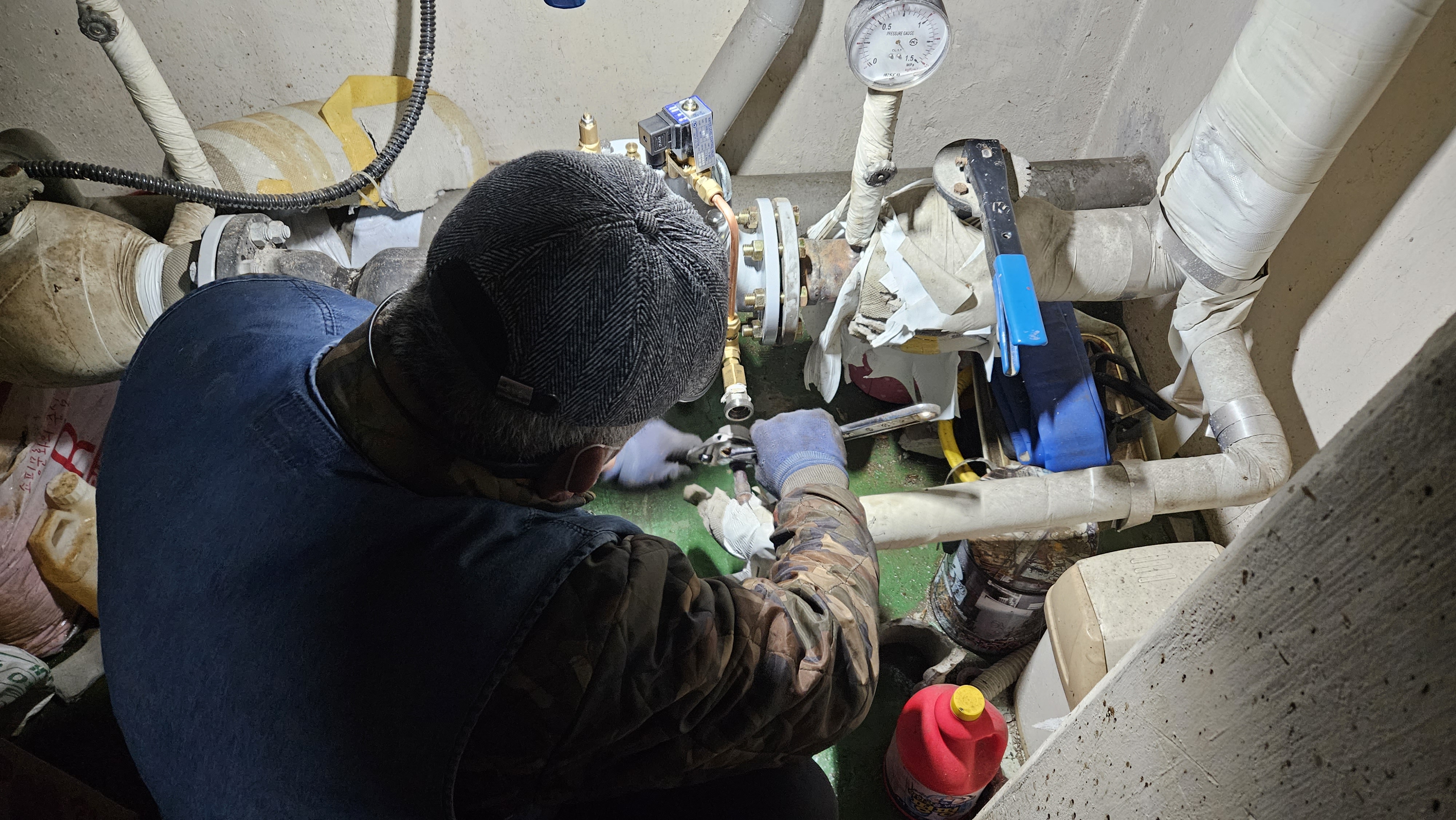

후렌지 이물질 제거중

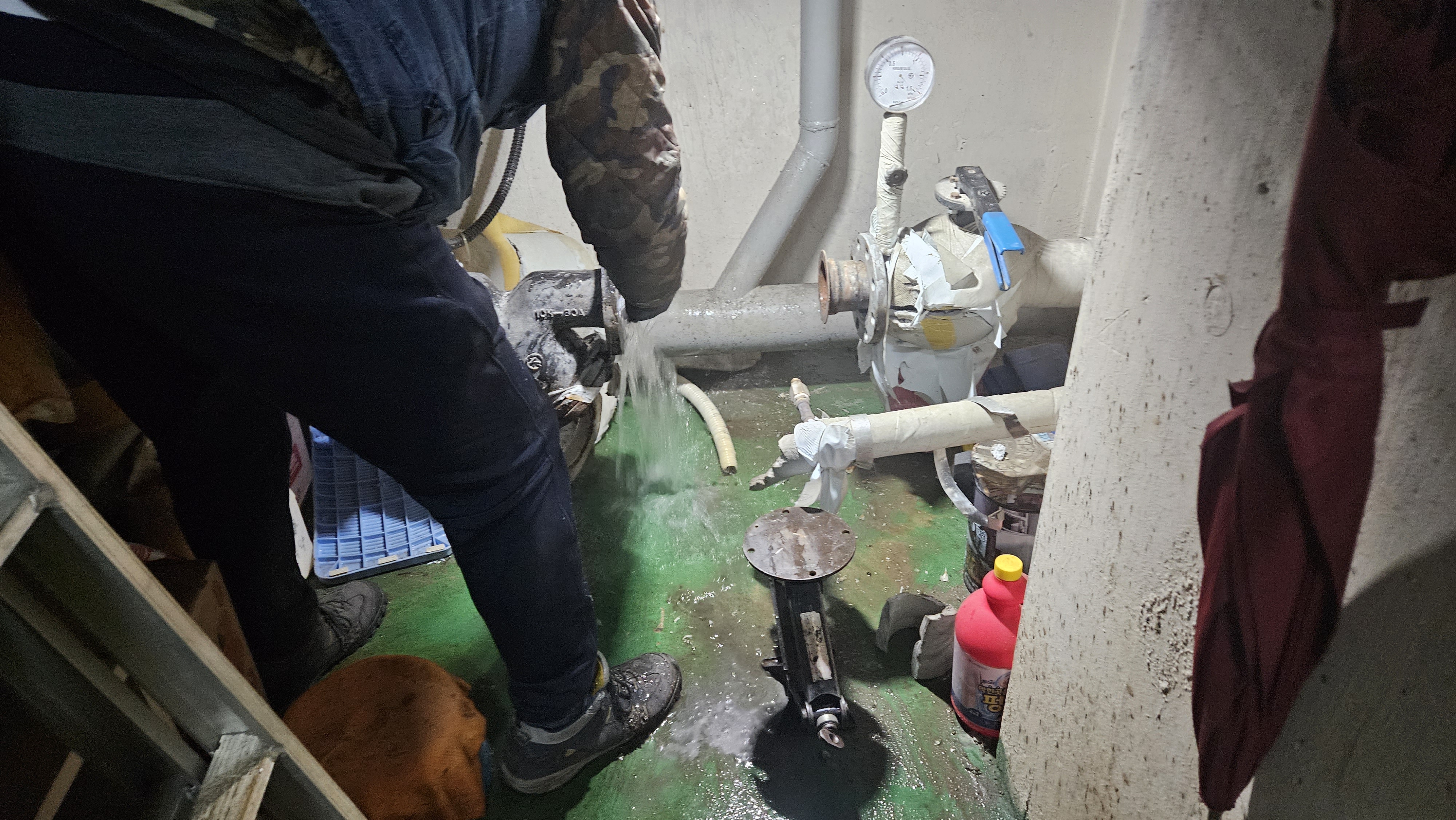

배관네 이물질제거을 위해 플러싱작업

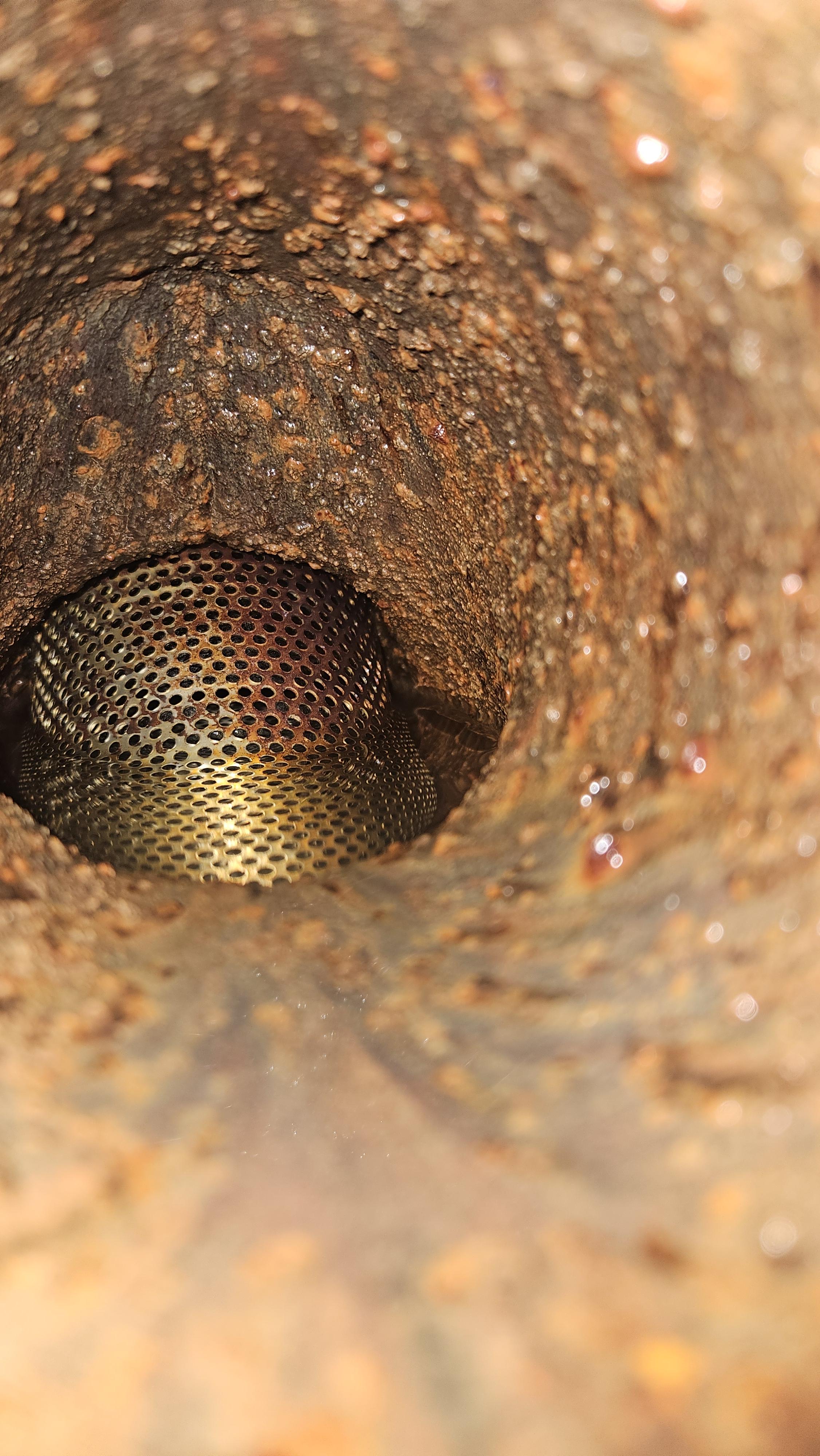

오랜사용에도 스트레이너는 비교적 깨긋합니다

배관과 밸브 수평을 잡고

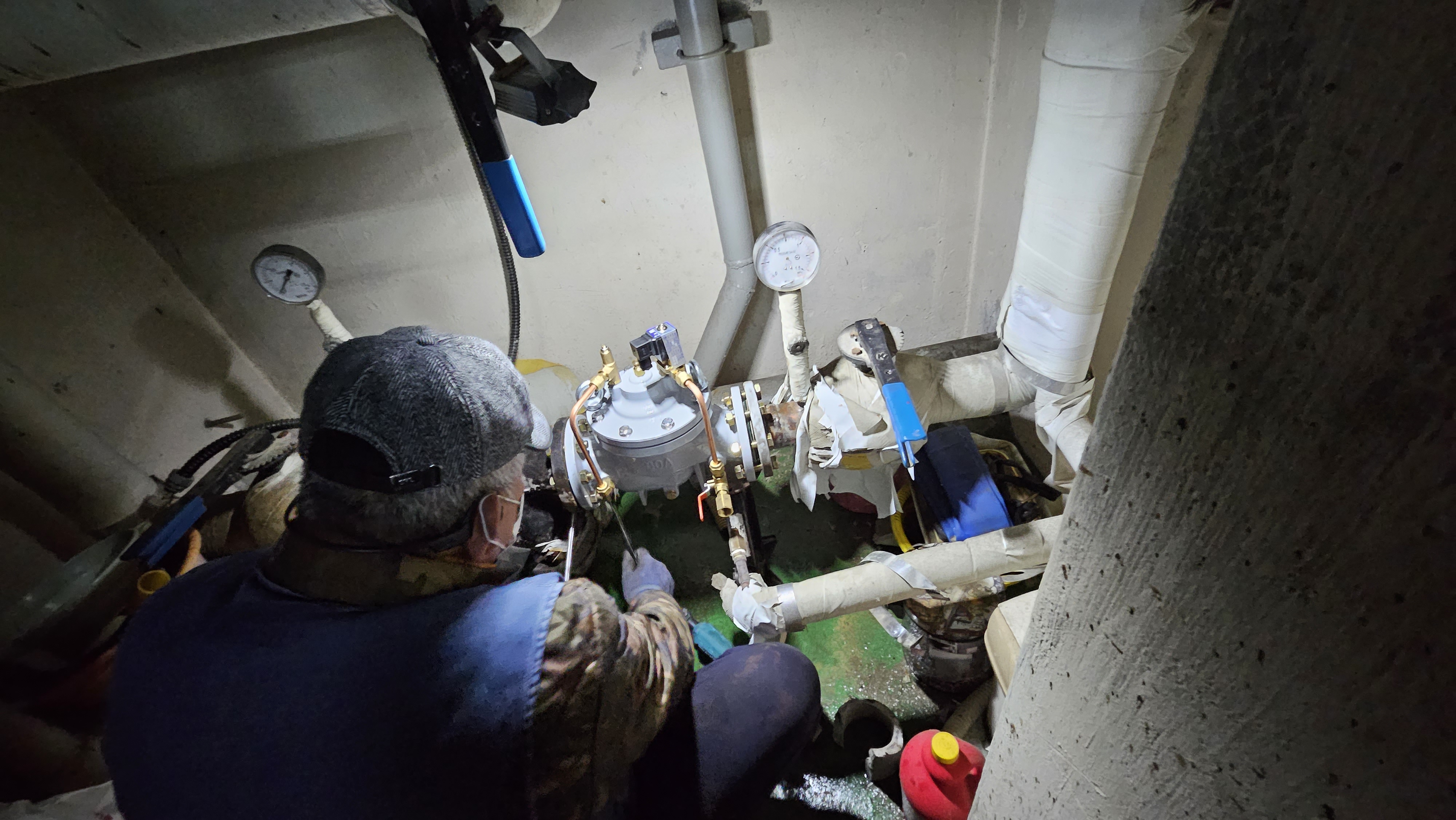

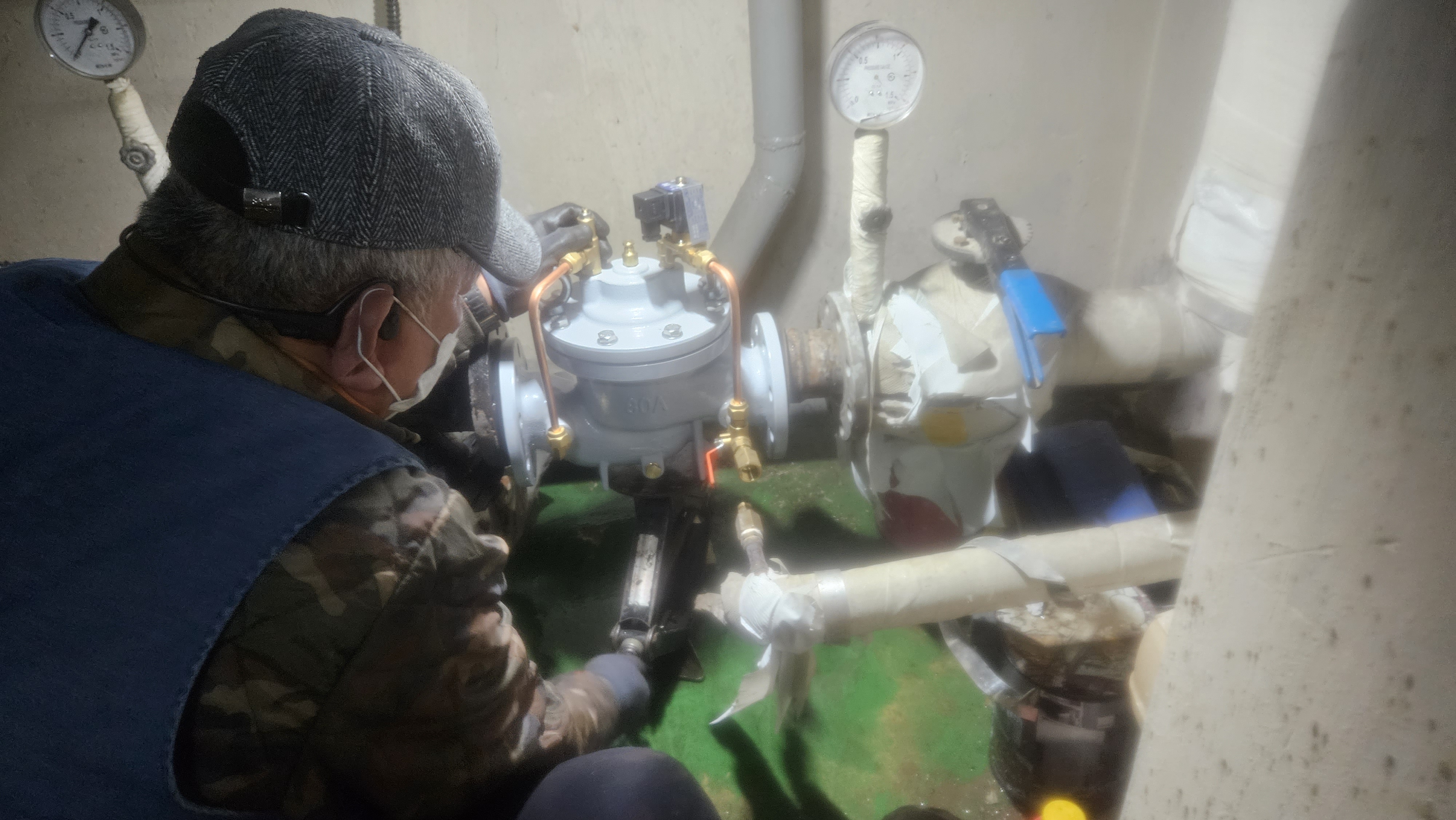

신한정수위밸브 신형을 배관에 연결중입니다

용접으로 연결된 부분도 유니온을 사용하여 추후 점검및 교체가 용이하도록 합니다

시운전을 위해 에어빼기

시운전을 하면서 배관접합부분등에서 누수가 있는지 확인중

저희 마님께서 마무리를 하십니다

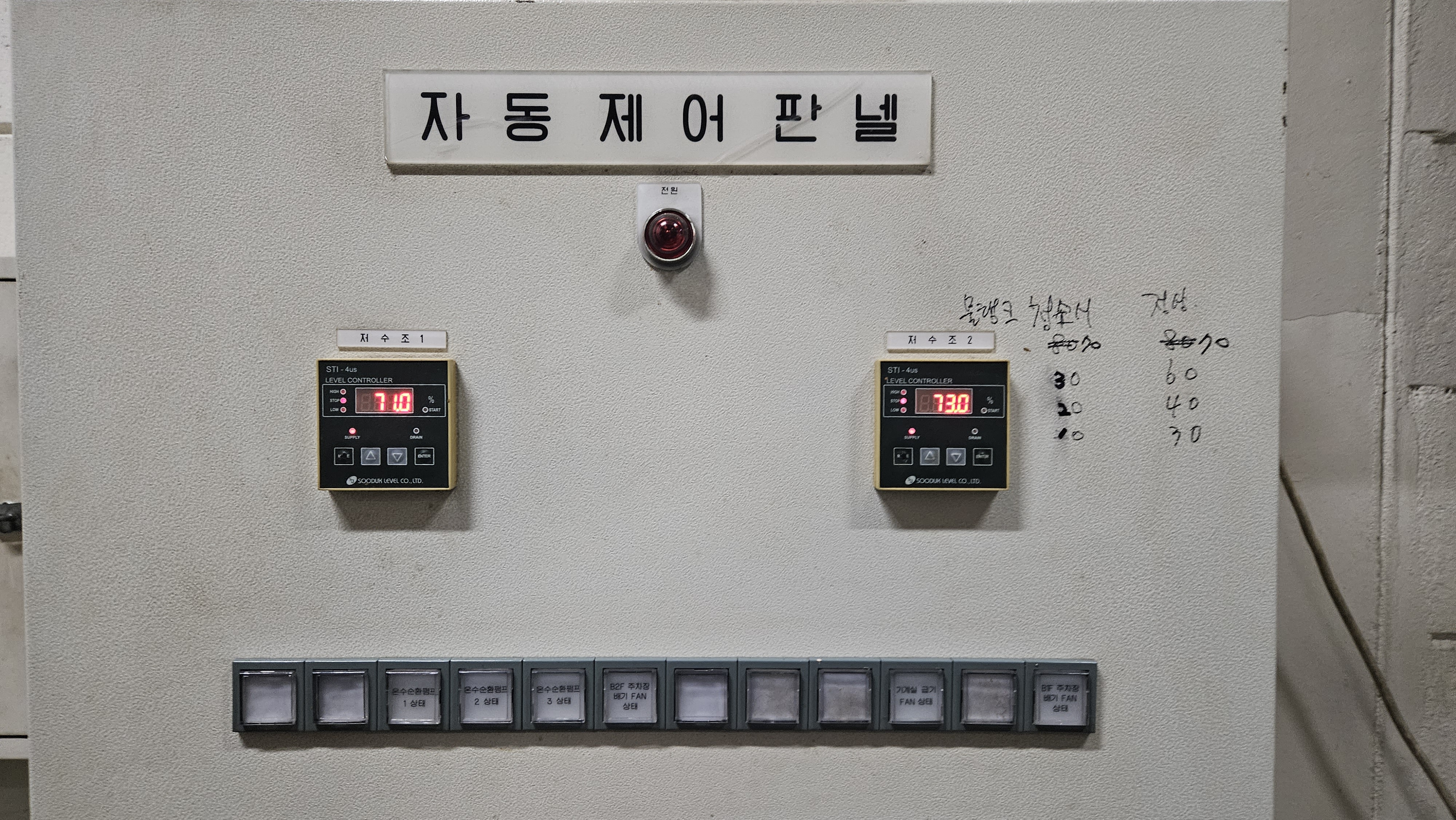

자동제어 판넬 저수조레벨콘트롤러 정지수위에서 정확히 정지하네요

점검해보니 오랜사용으로 레벨센서와 레벨콘트롤러도 상태가 조금안좋습니다

몇%식 헌팅현상이 발생합니다
