SHWLC-01 사이즈 80A 시한시스템 워터레벨콘트롤밸브 안닫힘으로 인한 교체

인천광역시 청라지구에 모 아파트입니다

신한시스템 정수위밸브 SHWLC-01 사이즈 80A  안닫힘으로 인하여 수리를 원하셨으나

수리보단 교체를 권장해드렸습니다

블로그에서 글로써 설명드릴수는 없고

아래 모델경우 수리보단 교체를 권장합니다

엑폭시 코팅제품으로 고장이 없으면 참 좋은데

한번 고장이나면 수리보단 교체를 권장합니다



먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음

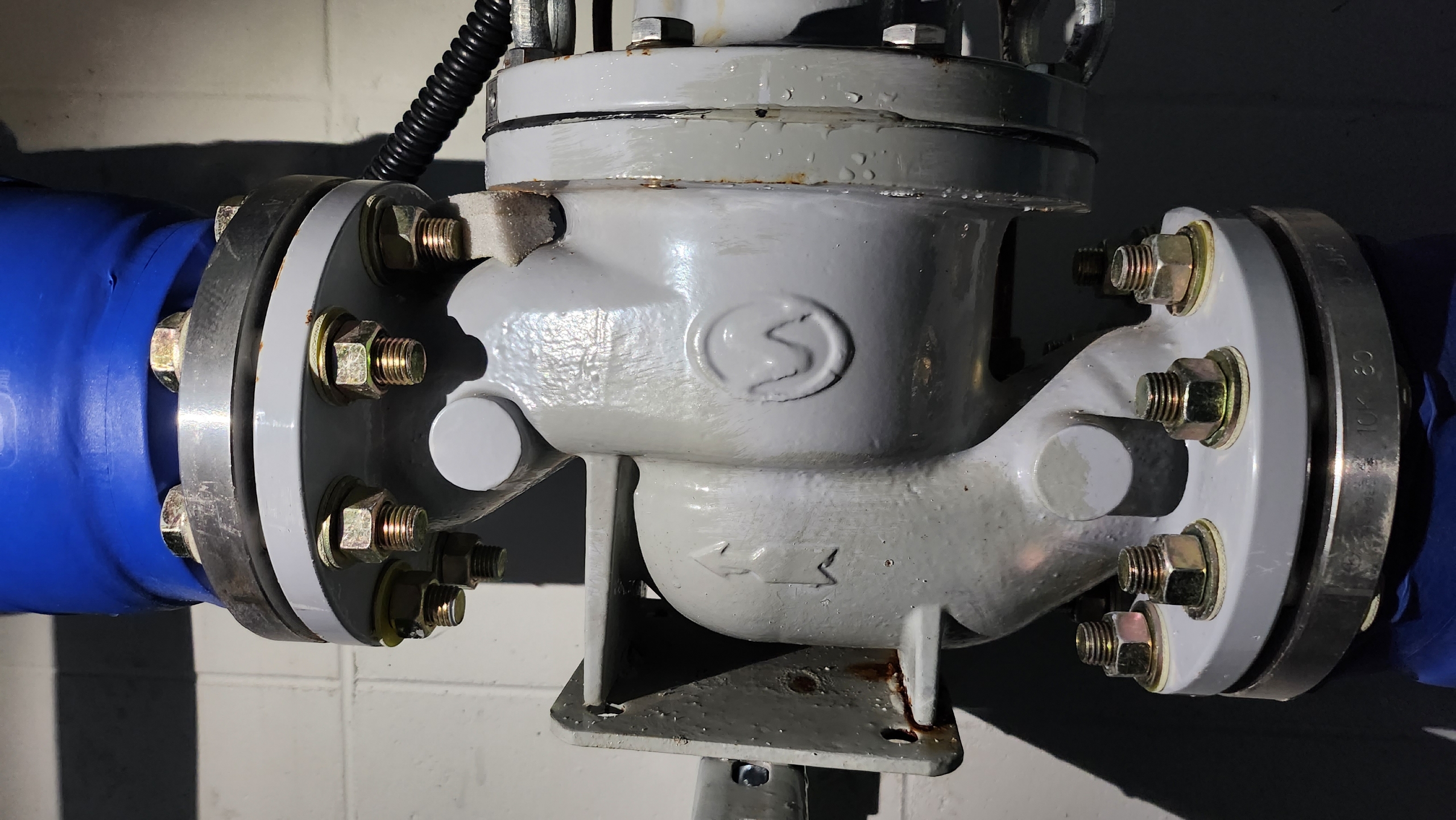

먼저 사진으로 현장에 있는 정수위밸브 사진을 부탁했습니다

모양을 보니 신한시스템 워터레벨콘트롤밸브로 10년 미만 제품입니다

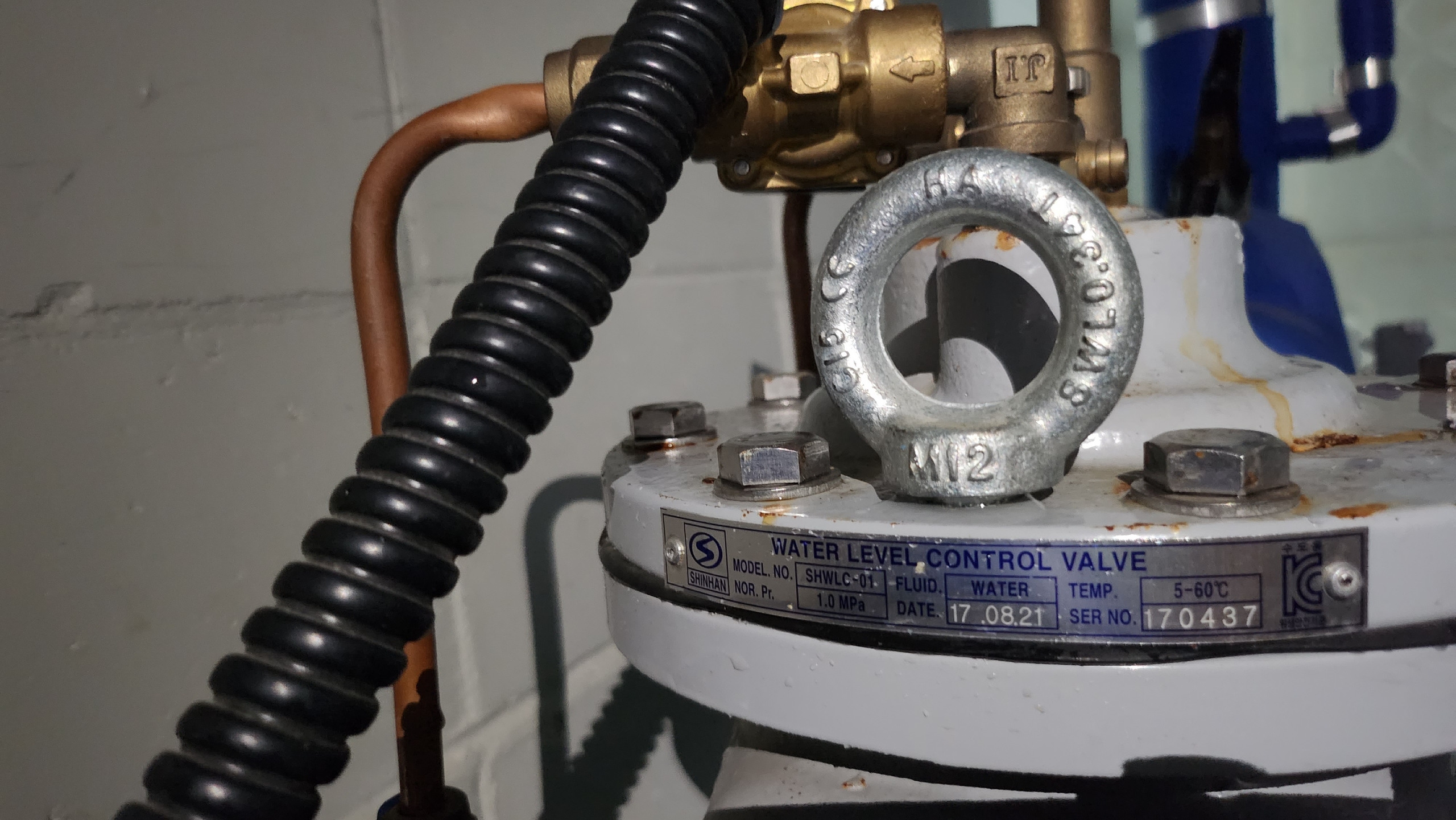

제조날짜를 보니 2017년8월제품이네요

동관을 보니 자체적으로 솔레노이드 밸브 분해를 했던것 같습니다

신한정수위밸브 사이즈 구경은 80A 이네요

위 사진을 바탕으로 견적을 넣고 최대한 빨리 원하셔서

바로작업을 진행 했습니다

먼저 레벨콘트롤러에 표시된 수위를 보고 교체작업시 수위에따른 불편함이 없도록 작업계획을 잡습니다

아파트 관리자 분들께 정수위밸브 원리에 대해서

또 왜 수리보다 교체를 권했는지 분해해서 설명드립니다

상부카바 분해모습

솔레노이드밸브 후단 삼방변 연결부위가  유압압착으로 되어있어 짤라내고있습니다

배관에서 신한정수위밸브를 분리합니다

이상하게 바디까지 용접을 해놓았네요

이유는 나중에 알았습니다

다른곳과 다르게 정수위밸브 설치위치가 저수조 하단에 있고 배관구조때문에

정수위밸브가 닫힐때 워터햄머가 생겨 아마 정수위밸브를 고정해놓은것 같습니다

교체해드릴 신한시스템 워터레벨콘트롤밸브입니다



정수위밸브 받힘대를 정리합니다

후렌지 부식을 제거합니다

교체할 제품과 비교샷

저희 대승엔지니어링에서는 항상 최신 제조품으로 교체작업을 진행해드립니다

저희 대승엔지니어링에서 교체 시운전후 혹시모를 밸브이상시 본사 A/S팀에서 2년간 A/S를 받으실수있습니다

거의 A/S가 발생 하지 않습니다

교체전 배관 이물질제거를 위해 후래씽작업중

정수위밸브 전단 스트레이너 내부 점검

신한시스템 워터레벨콘트롤밸브를 부착하고있습니다

저수조 상부에 있는 볼탑라인과 유니온을 사용하여 결합 추후 점검이 용이하게 합니다

시운전을 위해 에어빼기

누수 확인

누수확인및 보온

시운전동안 저수조 상부에서 기어식레벨센서등을 점검합니다

추후 기어식레벨센서 이상시 전체적인 길이 제작을 위해 명판 사진을 찍어놓습니다

대한센서 제품으로 프로트트랜스미터라고도 합니다

저수조 오버플로우관 위치 체크
